气缸盖拆装步骤
气缸盖的拆装的实训报告
一、实训目的本次实训旨在使学生了解汽车发动机的结构和拆装方法，掌握气缸盖的拆装步骤和注意事项，提高学生的动手能力和实践技能。
二、实训内容1. 气缸盖的组成及作用气缸盖是发动机的一个重要组成部分，位于气缸体的顶部，主要由水套、燃烧室、气门座、气门导管、火花塞座、进排气道等组成。
其主要作用是封闭燃烧室，使燃烧产生的气体在气缸内膨胀做功，并将燃烧室的热量传递给冷却系统。
2. 气缸盖的拆装步骤（1）准备工作1）准备好拆装所需的工具，如扳手、螺丝刀、气门导管拉器、气门弹簧压缩器等。
2）检查气缸盖的密封面是否有划痕、裂纹等损伤。
3）准备适量的冷却液和机油。
（2）拆卸气缸盖1）拆卸气门导管：用气门导管拉器将气门导管从气门座中拉出。
2）拆卸气门弹簧和气门：用气门弹簧压缩器将气门弹簧压缩，取出气门。
3）拆卸火花塞：用火花塞套筒和橡皮锤将火花塞从火花塞座中取出。
4）拆卸气门摇臂和摇臂轴：用扳手拆卸摇臂螺栓，取出摇臂和摇臂轴。
5）拆卸气缸盖螺栓：按对角线交叉顺序逐一拧松气缸盖螺栓。
6）拆卸气缸盖：用塑料锤轻敲气缸盖的侧面，使气缸盖与气缸体分离。
（3）拆卸气缸盖后的检查1）检查气缸盖的密封面是否有损伤，如有损伤，需进行修复或更换。
2）检查气门导管、气门、气门摇臂等零部件是否有磨损、变形等损伤，如有损伤，需进行修复或更换。
3）检查气缸盖螺栓是否有损伤，如有损伤，需进行修复或更换。
（4）安装气缸盖1）安装气缸盖螺栓：按对角线交叉顺序逐一拧紧气缸盖螺栓。
2）安装气门导管、气门、气门摇臂等零部件。
3）安装火花塞。
4）安装气门导管、气门、气门摇臂等零部件。
5）安装气缸盖。
6）安装气缸盖螺栓。
三、实训心得通过本次实训，我对气缸盖的拆装步骤和注意事项有了更深入的了解，以下是我在实训过程中的心得体会：1. 气缸盖的拆装是一项技术性较强的工作，需要严格按照操作规程进行，确保安全。
2. 在拆装过程中，要注重细节，如拆卸气缸盖螺栓时，要按对角线交叉顺序逐一拧松，防止气缸盖变形。

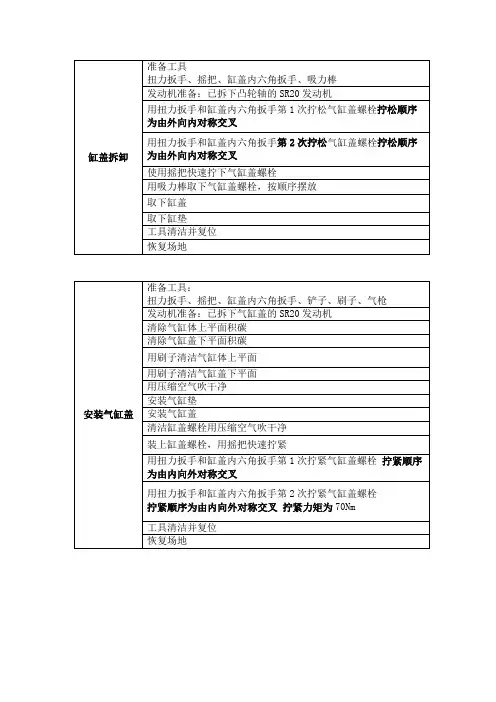

缸盖拆装
准备工具
扭力扳手、摇把、缸盖内六角扳手、吸力棒
发动机准备：已拆下凸轮轴的SR20发动机
用扭力扳手和缸盖内六角扳手第1次拧松气缸盖螺栓拧松顺序为由外向内对称交叉
用扭力扳手和缸盖内六角扳手第2次拧松气缸盖螺栓拧松顺序为由外向内对称交叉
使用摇把快速拧下气缸盖螺栓
用吸力棒取下气缸盖螺栓，按顺序摆放
取下缸盖取下缸垫源自工具清洁并复位恢复场地安装气缸盖
准备工具：
扭力扳手、摇把、缸盖内六角扳手、铲子、刷子、气枪
发动机准备：已拆下气缸盖的SR20发动机
清除气缸体上平面积碳
清除气缸盖下平面积碳
用刷子清洁气缸体上平面
用刷子清洁气缸盖下平面
用压缩空气吹干净
安装气缸垫
安装气缸盖
清洁缸盖螺栓用压缩空气吹干净
装上缸盖螺栓，用摇把快速拧紧
用扭力扳手和缸盖内六角扳手第1次拧紧气缸盖螺栓拧紧顺序为由内向外对称交叉
用扭力扳手和缸盖内六角扳手第2次拧紧气缸盖螺栓
拧紧顺序为由内向外对称交叉拧紧力矩为70Nm
工具清洁并复位
恢复场地
气缸盖拆装ppt课件
向两边交叉对称的顺序拧紧气缸盖各螺栓。 • 注意：扭力扳手的设置 • 第四次，以同样顺序用扭力扳手和专用套筒将气缸盖各螺
栓再拧过180度。
作业
• 1、 汽缸盖的作用。 • 2、 汽缸盖的拆装步骤。
• • 3：用抹布清洁气缸盖。 • 第五步：气缸盖的安装 • 1：再次用干净的毛巾清洁气缸体，气缸筒和气缸盖平面。 • 注意：清理盲孔。 • 2：安装新气缸垫，在气缸垫上涂上一层密封胶，有标记
的一面朝上，并对准气缸体上的螺孔。
• 注意：安装气缸盖之前，要将曲轴旋转到第一缸上止点位 置。
• 3：将气缸盖平稳地置于气缸垫上，并对准螺孔。 • 注意：并保证气缸垫与气缸盖上的所有水道孔、油孔、螺
栓孔对准。
• 4：润滑与安装新气盖螺栓。 • 注意：装入气缸盖螺栓前，必须清理气缸盖螺栓盲孔，保
证孔内没有杂物，气缸盖螺栓螺纹处涂上机油。 • 5：按规定力矩分三到四次以中间向两边交叉对称的顺序
拧紧气缸盖螺栓。 • 第一次，先用扳手扭紧螺栓。 • 第二次，用快速摇摆和专用套筒，以中间向两边交叉对称
• 第四步：气缸盖的检测 • 1：目测气缸盖无裂纹，螺栓螺孔的螺纹无
损伤
• 2：将气缸盖翻过来，用钢直尺放到气缸盖 表面上，用厚薄规检查气缸盖的平面度。
• 注意：使用前必须将钢片擦净。塞尺上不 得有污垢、锈蚀及杂物；塞尺使用完毕后 要将测量面擦拭干净，并涂油
•
• 气缸盖的平面度最大不得超过0.1mm，如超过最大极限值， 应予以修理或更换。
气缸盖的功用：
• 密封气缸的上部，与活塞、气缸等共同构成 燃烧室。
•
案例：
• 一位客户反映其汽车的动力性很差，燃 油及机油消耗量大。该车使用年限较长，发 动机无大修记录，通过汽缸压力的检测，测 试值低于技术要求，从火花塞孔向汽缸注入 少量机油进行湿汽缸压力测试，重测的气缸 压力与第一次相近，表明是进、排气门或气 缸衬垫不密封，因此需要对缸盖等进行解体 检测。
发动机气缸盖的拆装步骤
发动机气缸盖的拆装步骤气缸盖的拆装步骤及注意事项：1、首先放掉气缸盖、缸套冷却水腔的冷却水；2、拆除与缸头和缸头附件相连接的管子。
所有向上的管口、油孔麻布包扎好。
对拆下的螺栓、零件和垫床妥善放好；3、拆卸时应先对气缸盖每个螺母与螺栓相对位置编号，并做好记号，然后按对角线交叉顺序逐一拧松，取下缸头螺母用铁丝或麻绳穿起来；4、拆除进排气阀的摇臂机构，抽出气阀顶杆，拆除缸头上的仪表；5、吊起气缸盖。
将吊环螺栓拧入起吊螺孔中，穿好钢丝索，为防止起重吊环被扭伤，最好在钢丝绳中加上一块撑板；6、在起吊过程中切勿用力过猛，尤其是用电动葫芦时。
在起吊瞬间当钢丝绳被拉紧后可用手锤垫上木块轻轻打气缸盖的侧面，并用手摇动钢丝绳使气缸盖松动，一旦松动即可缓慢吊起。
如果粘的很牢可以用撬杠小心的试撬或者用楔子在缸盖一侧打松；7、气缸盖应用木板垫好放稳，注意保护密封面。
若不吊起或暂不吊起活塞时，木盖将气缸口盖好，缸体上的冷却水孔道应用破布或木塞子塞住。
气缸盖拆装要注意以下这些：1、首先放掉气缸盖、缸套冷却水腔的冷却水；2、拆除与缸头和缸头附件相连接的管子。
所有向上的管口、油孔麻布包扎好。
对拆下的螺栓、零件和垫床妥善放好；3、拆卸时应先对气缸盖每个螺母与螺栓相对位置编号，并做好记号，然后按对角线交叉顺序逐一拧松，取下缸头螺母用铁丝或麻绳穿起来；4、拆除进排气阀的摇臂机构，抽出气阀顶杆，拆除缸头上的仪表；5、吊起气缸盖。
将吊环螺栓拧入起吊螺孔中，穿好钢丝索，为防止起重吊环被扭伤，最好在钢丝绳中加上一块撑板；6、在起吊过程中切勿用力过猛，尤其是用电动葫芦时。
在起吊瞬间当钢丝绳被拉紧后可用手锤垫上木块轻轻打气缸盖的侧面，并用手摇动钢丝绳使气缸盖松动，一旦松动即可缓慢吊起。
如果粘的很牢可以用撬杠小心的试撬或者用楔子在缸盖一侧打松；7、气缸盖应用木板垫好放稳，注意保护密封面。
若不吊起或暂不吊起活塞时，木盖将气缸口盖好，缸体上的冷却水孔道应用破布或木塞子塞住。
气缸盖的拆装步骤注意事项
气缸盖的拆装步骤注意事项气缸盖是发动机的重要部件之一，它位于汽车发动机的上方，起到密封气缸的作用。
在发动机维修或更换气缸盖时，需要进行拆装操作，下面将介绍气缸盖的拆装步骤及注意事项。
一、拆卸气缸盖的步骤：1. 准备工作：首先，需要将发动机停止运转，并确保发动机处于冷却状态，以免烫伤自己。
另外，为了避免出现部件丢失或装配错误的情况，可以拍摄或记录下拆卸过程中的每个步骤。
2. 卸下进气管和排气管：先拆卸进气管和排气管，需要使用扳手和扳手等工具，将相关螺栓松开，并将管路组件从气缸盖上取下。
3. 卸下气缸盖螺栓：使用扳手，逆时针松开气缸盖上的螺栓。
通常，气缸盖螺栓分布在盖子的四周，需要按照一定的顺序依次松开。
4. 拆卸气缸盖：轻轻将气缸盖从发动机上抬起，需要注意避免对发动机其他部件造成损坏。
5. 清洁工作：拆卸下来的气缸盖上可能会有油污和碳垢，需要用清洁剂将其清洗干净，以确保气缸盖的表面整洁。
二、安装气缸盖的步骤：1. 安装新的气缸盖垫片：在安装新的气缸盖之前，需要先安装垫片。
垫片的选择应该与发动机型号相匹配，并确保垫片的质量可靠。
2. 安装气缸盖：将清洁过的气缸盖小心地放置到发动机上，并确保与气缸盖垫片完全贴合。
3. 固定气缸盖螺栓：使用扳手，顺时针旋紧气缸盖上的螺栓。
同样，需要按照一定的顺序依次旋紧螺栓，并确保螺栓的紧固扭矩符合规定。
4. 安装进气管和排气管：将之前卸下的进气管和排气管重新安装到气缸盖上，并使用扳手和扳手等工具将相关螺栓紧固。
5. 清洁工作：完成气缸盖的安装后，需要对发动机进行清洁工作，以确保没有残留的油污和碳垢。
三、气缸盖拆装的注意事项：1. 注意安全：在拆装过程中，一定要注意自身安全，特别是在拆卸气缸盖时，要避免烫伤和其他伤害。
2. 仔细记录：在拆卸过程中，可以使用照片或记录仪器记录每个步骤，以便后续装配时参考，避免出现装配错误。
3. 清洁工作：在拆卸和安装气缸盖之前，要保持工作区域的清洁，以避免进入杂质和碎片，影响发动机的正常运行。
发动机气缸盖及正时链拆卸与安装
发动机气缸盖及正时链拆卸与安装发动机气缸盖及正时链拆卸与安装一、准备工作1.工具准备：●拆卸工具：扳手、套筒、扳手、千斤顶等。
●螺栓拆卸工具：扭力扳手、扳手等。
●清洁工具：刷子、刮刀、清洁剂等。
●安装工具：扭力扳手、扳手等。
●其他辅助工具：防护手套、护目镜等。
2.零部件准备：●新的气缸盖和正时链组件。
●密封垫片、垫片涂剂。
●正时链张紧器、张紧器螺栓等。
二、气缸盖拆卸1.断开电瓶连接并排放冷却液。
2.移除进气管路和排气管路以及其他连接至气缸盖的部件。
3.卸下喷油嘴、点火线圈和气缸盖保护罩。
4.拆卸气缸盖螺栓，按照正确的拆卸顺序进行。
5.小心分离气缸盖和缸体之间的密封垫片，确保不产生损坏。
三、清洁和检查工作1.使用刷子和清洁剂彻底清洁气缸盖和缸体表面，去除所有残留物。
2.检查气缸盖和缸体是否有裂纹、变形或其他损坏。
3.检查凸轮轴、进气门、排气门和其它关键零件是否正常运动。
4.清洁并检查正时链和张紧器是否损坏或需要更换。
四、气缸盖安装1.在气缸盖和缸体之间的密封面涂抹一层薄的垫片涂剂。
2.将新的密封垫片安装在正确的位置上。
3.将气缸盖放置在缸体上，并按照正确的顺序安装螺栓。
4.使用扭力扳手按照厂家规定的扭矩数值拧紧气缸盖螺栓。
5.按照正确的顺序按照规定的扭矩拧紧其他连接至气缸盖的部件。
五、正时链安装1.按照厂家提供的指导将正时链安装到凸轮轴和曲轴齿轮上。
2.确保正时链与凸轮轴和曲轴齿轮的匹配正确，链条紧绷且没有松弛。
3.安装正时链张紧器并拧紧螺栓。
4.检查正时链张紧器是否正常工作，链条是否保持正确的张紧状态。
六、其他工作1.恢复电瓶连接并重新注入冷却液。
2.启动发动机并进行测试，确保气缸盖和正时链安装正确。
本文档涉及附件：无本文所涉及的法律名词及注释：●气缸盖：发动机中用于封闭汽缸的部件，承受高压和高温。
●正时链：控制凸轮轴与曲轴之间同步运转的链条。
●扭力扳手：用于精确拧紧螺栓的工具，可根据规定的扭矩数值进行调整。
气缸盖的拆装步骤注意事项
气缸盖的拆装步骤注意事项以气缸盖的拆装步骤注意事项为标题，写一篇文章。
气缸盖是发动机的重要部件之一，它位于发动机的上部，覆盖在气缸上方，起到密封气缸的作用。
在某些情况下，需要拆下气缸盖进行维修或更换。
下面将介绍气缸盖的拆装步骤以及注意事项。
一、拆装步骤1. 准备工作：首先，需要将车辆停放在平坦的地面上，并且切断发动机的电源。
同时，也需要准备好所需的工具和材料，如扳手、螺丝刀、密封胶等。
2. 气缸盖的拆卸：首先，需要将气缸盖上的各个部件进行拆卸，如进气歧管、排气歧管、喷油器等。
然后，使用扳手逐个拆下气缸盖上的螺栓，注意按照规定的拆卸顺序进行操作，避免损坏气缸盖。
3. 清洁工作：在拆卸下来的气缸盖上，可能会有积碳、油污等污垢，需要使用清洁剂和刷子进行清洗，确保气缸盖的表面干净。
4. 更换密封件：在拆卸下来的气缸盖上，有一些密封件，如气门室盖垫片、汽缸盖垫片等，如果发现这些密封件有损坏或老化现象，需要及时更换。
5. 安装气缸盖：在安装气缸盖之前，需要将发动机气缸内的活塞拨到下止点位置，以避免发生碰撞。
然后，将气缸盖放置在气缸上方，并且按照规定的顺序和力度依次拧紧螺栓。
6. 其他部件的安装：安装完气缸盖后，需要将之前拆卸的部件进行逆序安装，确保每个部件的位置和连接正确。
7. 调试工作：在完成气缸盖的安装后，还需要进行一些调试工作，如检查各个部件的连接是否紧固、是否存在松动现象，以确保安装的质量。
二、注意事项1. 安全第一：在拆装气缸盖的过程中，一定要注意安全，避免发生意外。
在进行拆卸工作时，需要确保发动机已经停止运行，并且切断了电源，以避免触电或其他危险。
2. 拆卸顺序：在拆卸气缸盖时，一定要按照规定的顺序进行操作，避免出现问题。
一般来说，需要先拆除与气缸盖连接的其他部件，再进行气缸盖的拆卸。
3. 清洁工作：在拆卸下来的气缸盖上，可能会有油污和积碳等污垢，需要及时进行清洗，以确保气缸盖的表面干净。
同时，在安装气缸盖之前，也要确保发动机内部的清洁。
4JB1气缸盖拆装指引
4JB1气缸盖拆装指引
一、气缸盖拆卸的步骤
1、拆进气歧管（注意拆卸螺栓的顺序，并且把部件和螺栓摆放好!）
2、拆下排气歧管（注意事项同上）
3、拆下连接缸体和气缸盖的水管（注意保管好管夹并摆放好!）
4、拆下喷油器（注意回油管不必逐一拆开，四个喷油器一整体取出）
5、拆预热塞（先拆松螺母，卸下公共连接片，再逐拆下各缸预热塞）
6、拆下气门室盖，注意三个螺栓的胶圈不要脱落!
7、摇转曲轴，找出1缸（或4缸）上止点，观察气门的开闭规律！
8、拆下摇臂轴总成（注意固定螺栓要平衡拆松，以防止变形）
9、取出气门推杆（切记要做好记号，以便按顺序装配）
10、拆下气缸盖（特别注意拆卸螺栓的顺序，按从两边往中间分两到三次拆松）
11、取出气缸垫并摆放好。
二、安装气缸盖
1.气缸盖杂质铲除干净
2.缸体要擦干净
3.装上两对角的定位锁
4.气缸垫要放到位
5.注要“TOP”要朝上
6.清洁气缸盖
7.放入气缸盖时注意定位锁位置8. 缸盖螺栓装前要涂上新鲜机油
9. 缸盖螺栓拧紧特别要注意，一
定要从中间往两边的顺序进行
11. 气缸盖安装完毕后，先把推杆、摇臂
安装，调整好气门间隙，然后安装气门室
盖、装上进气歧管、喷油器、预热塞、高
压油管等以及其他外围部件。
气缸盖安装完毕后，先把推杆、摇臂安装，
调整好气门间隙，然后安装气门室盖、装
上进气歧管、喷油器、预热塞、高压油管
等以及其他外围部件。
10. 用扭力扳手按规定扭矩和顺序分两到三次把螺栓拧紧。
