溢流阀作用
溢流阀
溢流特性曲线
3．在系统中的应用
1）溢流定压
2）防止系统过载（安全）
3）造成背压
4）实现远程调压
5）系统卸荷（电磁溢流阀）
6）多级压力控制
二级调压回路
三级调压回路
1）直动式溢流阀 结构： 由阀体、阀芯、上盖、 弹簧、调节手柄等 组成。
职能符号：
直动式溢流阀工作原理动画演示
1）直动式溢流阀工作原理：
p < p s， 阀不溢流
p > p s， 阀溢流
液压力与弹簧力直接平衡---直动式。 一般用于低压场合。
ቤተ መጻሕፍቲ ባይዱ
DBD型直动式溢流阀
2）先导式溢流阀 结构：先导部分和主阀部分组成。
调节螺钉 阀盖 调压弹簧 锥阀芯 阀座 遥控口K
职能符号：
阀体
主阀弹簧
主阀芯
主阀座
进油口 P
出油口 T
工作原理
P PC
不溢流
P PC
溢流
先导式溢流阀工作原理动画演示
先导阀弹簧的作用：调节溢流压力。 主阀弹簧的作用：主阀弹簧只用于克服主阀芯的摩 擦力，弹簧很软。 导阀调压，主阀溢流。
一般用于高压、大流量场合。
先导式溢流阀远程控制口K : 实现远程调压。
3）结构特点： 主阀口常闭； 控制阀口打开的油液来自进油口；
泄油采用内泄方式。
2．溢流特性： 当溢流阀的溢流量变化时，阀口开 度将相应地变化，其溢流压力也 有改变，此即溢流特性。
开启压力Pk：溢流阀开始溢流时，进口处的压力。 调定压力（全流压力）Pn： 溢流阀通过额定流量qn时，进口处的压力。 静态调压偏差：全流压力与开启压力之差。 开启比n：开启压力与全流压力之比。

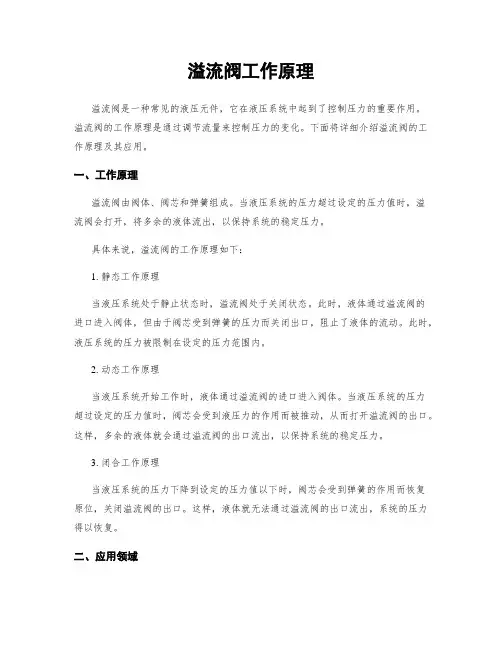

溢流阀工作原理
溢流阀工作原理溢流阀是一种常见的液压元件，它在液压系统中起到了控制压力的重要作用。
溢流阀的工作原理是通过调节流量来控制压力的变化。
下面将详细介绍溢流阀的工作原理及其应用。
一、工作原理溢流阀由阀体、阀芯和弹簧组成。
当液压系统的压力超过设定的压力值时，溢流阀会打开，将多余的液体流出，以保持系统的稳定压力。
具体来说，溢流阀的工作原理如下：1. 静态工作原理当液压系统处于静止状态时，溢流阀处于关闭状态。
此时，液体通过溢流阀的进口进入阀体，但由于阀芯受到弹簧的压力而关闭出口，阻止了液体的流动。
此时，液压系统的压力被限制在设定的压力范围内。
2. 动态工作原理当液压系统开始工作时，液体通过溢流阀的进口进入阀体。
当液压系统的压力超过设定的压力值时，阀芯会受到液压力的作用而被推动，从而打开溢流阀的出口。
这样，多余的液体就会通过溢流阀的出口流出，以保持系统的稳定压力。
3. 闭合工作原理当液压系统的压力下降到设定的压力值以下时，阀芯会受到弹簧的作用而恢复原位，关闭溢流阀的出口。
这样，液体就无法通过溢流阀的出口流出，系统的压力得以恢复。
二、应用领域溢流阀广泛应用于各种液压系统中，主要用于控制系统的压力，保护系统的安全稳定运行。
以下是几个常见的应用领域：1. 液压系统中的溢流阀可以用于控制液压缸的下降速度。
通过调节溢流阀的流量，可以控制液压缸的速度，使其在工作过程中达到最佳效果。
2. 溢流阀还可以用于液压系统中的过载保护。
当系统的压力超过设定的压力值时，溢流阀会自动打开，将多余的液体流出，以保护系统的安全运行。
3. 在液压系统中，溢流阀还可以用于控制液体的流量。
通过调节溢流阀的开启度，可以控制液体的流量，实现对系统的精确控制。
4. 溢流阀还常用于液压系统中的紧急停机装置。
当系统发生故障或紧急情况时，溢流阀可以迅速打开，将液体流出，以实现系统的快速停机。
总结：溢流阀是液压系统中的重要元件，其工作原理通过调节流量来控制压力的变化。
溢流阀的作用及应用
溢流阀的作用及应用溢流阀（Overflow Valve）是一种自动调节流体压力的装置，主要功能是当系统中的压力超过设定值时，溢流阀会自动打开，将多余的流体导流回油箱或其他低压部位，以保持系统压力稳定。
在控制系统中起着关键的作用，广泛应用于各种液压系统、液压设备、工程机械、船舶舵机系统以及水处理等行业。
溢流阀的作用具体包括以下几个方面：1. 压力调节：当系统的压力达到或超过设定值时，溢流阀会自动打开，将多余的液体导流回油箱，以维持系统的稳定工作压力。
通过调整溢流阀的调节阀芯位置（或其他参数），可以改变设定值，从而实现对系统压力的调节。
2. 保护装置：当系统发生压力过高的情况时，溢流阀会迅速打开，将多余的流体导回低压环节，以避免压力过高造成设备损坏或事故发生。
溢流阀在液压系统中充当了一种保护装置的角色。
3. 流量调节：溢流阀还可以用来调节系统的流量大小。
通过改变阀芯位置或其他参数，溢流阀可以限制流体通过的截面积，从而实现对液压系统流量的调节。
溢流阀的应用非常广泛，主要包括以下几个方面：1. 液压系统：溢流阀在液压系统中起到重要作用，可以用于调节系统压力和流量，保护系统安全。
在液压机械、液压车辆、液压升降机等设备中都有应用。
2. 汽车制动系统：溢流阀被广泛应用于汽车制动系统中。
当制动液压系统中压力过高时，溢流阀会打开，将多余的压力导回蓄能器，以避免制动器过热或其他故障。
3. 船舶舵机系统：船舶舵机系统中的溢流阀用来控制舵机油缸中的液体流量，通过调节溢流阀的截面积，实现舵机的灵敏性调节和稳定工作。
4. 水处理：在水处理行业中，溢流阀主要用于调节水压力和流量，保护设备安全。
溢流阀可以根据系统的需要，自动调整水流量和水压。
总之，溢流阀作为一种自动调节流体压力的装置，具有调节压力、保护装置和流量调节的功能。
它广泛应用于各种液压系统、汽车制动系统、船舶舵机系统和水处理等多个领域，在提高系统安全性、保护设备、调节流量等方面都起到了重要的作用。
溢流阀工作原理
常随压力波动开启）。系统卸荷作用：在溢流阀的遥控 口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的 遥控口通油箱，此时液压泵卸荷。溢流阀此时作为
卸荷阀使用。安全保护作用：系统正常工作时，阀门关 闭。只有负载超过规定的极限（系统压力超过调定压力） 时开启溢流，进行过载保护，使系统压力不再增
加（通常使溢流阀的调定压力比系统最高工作压力高 10%～20%）。
全文完！谢谢欣赏 再见！
vip视频解析 /
溢流阀是一种液压压力控制阀，在液压设备中主要起定 压溢流作用，稳压，系统卸荷和安全保护作用。下面跟 大家讲解一下溢流阀的基本知识。溢流阀1溢流阀
工作原理溢流阀是一种液压压力控制阀，在液压设备中 主要起定压溢流作用，稳压，系统卸荷和安全保护作用。 溢流阀原理：在定量泵节流调节系统中，定量泵
提供的是恒定的流量，当系统压力增大时，会使流量需 求减小。此时溢流阀开启，使多余流量溢回油箱，保证 溢流阀进口压力。在定量泵节流调节系统中，定量
泵提供的是恒定流量。当系统压力增大时，会使流量需 求减小。此时溢流阀开启，使多余流量溢回油箱，保证 溢流阀进口压力，即泵出口压力恒定（阀口常随压
力波动开启）。2溢流阀和减压阀的区别溢流阀是防止系 统超载，保证安全。减压阀是在保证系统不过载的前提 下，降低系统压力。1、减压阀主要是用来降低
液压系统某一分支油路的压力，使分支压力比主油路压 力低且稳定，在调定压力的范围内，减压阀也像溢流阀 那样是关闭的。但是随着系统压力的升高当达到减
常通的，通过狭窄通道减压。4、溢流阀的作用是稳压、 溢流、过载保护。减压阀是减小压力，液压系统某一部 分压里减小。用途不一样。所以不能代替。溢流
阀3溢流阀简介溢流阀是一种液压压力控制阀，在液压设 备中主要起定压溢流作用，稳压，系统卸荷和安全保护 作用。定压溢流作用：在定量压力增大时，会使 流量需求减小。此时溢流阀开启，使多余流量溢回油箱， 保证溢流阀进口压力，即泵出口压力恒定（阀口

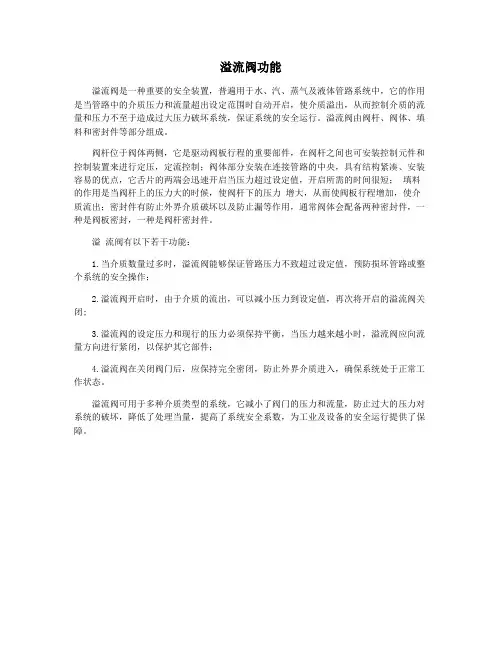

溢流阀功能
溢流阀功能
溢流阀是一种重要的安全装置，普遍用于水、汽、蒸气及液体管路系统中，它的作用是当管路中的介质压力和流量超出设定范围时自动开启，使介质溢出，从而控制介质的流量和压力不至于造成过大压力破坏系统，保证系统的安全运行。
溢流阀由阀杆、阀体、填料和密封件等部分组成。
阀杆位于阀体两侧，它是驱动阀板行程的重要部件，在阀杆之间也可安装控制元件和控制装置来进行定压，定流控制；阀体部分安装在连接管路的中央，具有结构紧凑、安装容易的优点，它舌片的两端会迅速开启当压力超过设定值，开启所需的时间很短；填料的作用是当阀杆上的压力大的时候，使阀杆下的压力增大，从而使阀板行程增加，使介质流出；密封件有防止外界介质破坏以及防止漏等作用，通常阀体会配备两种密封件，一种是阀板密封，一种是阀杆密封件。
溢流阀有以下若干功能：
1.当介质数量过多时，溢流阀能够保证管路压力不致超过设定值，预防损坏管路或整个系统的安全操作；
2.溢流阀开启时，由于介质的流出，可以减小压力到设定值，再次将开启的溢流阀关闭;
3.溢流阀的设定压力和现行的压力必须保持平衡，当压力越来越小时，溢流阀应向流量方向进行紧闭，以保护其它部件；
4.溢流阀在关闭阀门后，应保持完全密闭，防止外界介质进入，确保系统处于正常工作状态。
溢流阀可用于多种介质类型的系统，它减小了阀门的压力和流量，防止过大的压力对系统的破坏，降低了处理当量，提高了系统安全系数，为工业及设备的安全运行提供了保障。
溢流阀的作用和常见故障分析及操作规程
溢流阀的作用和常见故障分析及操作规程溢流阀的作用和常见故障分析溢流阀是一种液压压力掌控阀，在液压设备中紧要起定压溢流，稳压，系统卸荷和安全保护作用。
溢流阀在装配或使用中，由于O 形密封圈、组合密封圈的损坏，或者安装螺钉、管接头的松动，都可能造成不应有的外泄漏。
紧要作用1.定压溢流作用：在定量泵节流调整系统中，定量泵供应的是恒定流量。
当系统压力增大时，会使流量需求减小。
此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。
2.稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性加添。
3.系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。
溢流阀此时作为卸荷阀使用。
4.安全保护作用：系统正常工作时，阀门关闭。
只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再加添（通常使溢流阀的调定压力比系统最高工作压力高10%～20%）。
结构溢流阀一般有两种结构：1、直动型溢流阀。
2、先导式溢流阀。
对溢流阀的紧要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载本领大，噪声小。
故障分析1.减小或除去先导式溢流阀噪声和振动的措施一般是在导阀部分加置消振元件。
消振套一般固定在导阀前腔，即共振腔内，不能自由活动。
在消振套上都设有各种阻尼孔，以加添阻尼来除去震动。
另外，由于共振腔中加添了零件，使共振腔的容积减小，油液在负压时刚度加添，依据刚度大的元件不易发生共振的原理，就能削减发生共振的可能性。
消振垫一般与共振腔活动搭配，能自由运动。
消振垫正反面都有一条节流槽，油液在流动时能产生阻尼作用，以更改原来的流动情况。
由于消振垫的加入，加添了一个振动元件，扰乱了原来的共振频率。
共振腔加添了消振垫，同样削减了容积，加添了油液受压时的刚度，以削减发生共振的可能性。
在消振螺堵上设有蓄气小孔和节流边，蓄气小孔中因留有空气，空气在受压时压缩，压缩空气具有吸振作用，相当于一个微型吸振器。
溢流阀作用
溢流阀作用
溢流阀（Relief Valve），是一种常用于控制和保护液压系统的阀门装置。
其主要作用是在液压系统中当系统压力超出设定值时，能自动打开溢流通道，将多余的液压油流回油箱，以保持系统压力稳定。
溢流阀的作用主要有三个方面。
首先，溢流阀可以控制液压系统的最大工作压力。
当系统压力达到或超过溢流阀设定的压力值时，溢流阀将自动打开溢流通道，将多余的液压油流回油箱，从而避免系统压力过高对设备和管道的损坏。
这种保护作用对于液压系统的正常运行非常重要。
其次，溢流阀还可以起到控制流量的作用。
在液压系统中，通过调节溢流阀的开口面积，可以控制液压油的流量。
当液压系统需要减小流量时，可以适当调节溢流阀的开口面积，限制液压油的流动速度，从而实现流量的控制。
这种流量控制作用在一些需要精确控制液压油流量的场合非常重要，比如自动机械设备和液压缸的行程控制。
最后，溢流阀还可以起到过载保护的作用。
在液压系统中，当设备或管道发生堵塞或其他故障时，系统压力会急剧上升。
如果没有溢流阀的保护，这种压力过高可能会导致设备和管道的损坏。
而溢流阀的存在，可以在系统压力过高时迅速打开溢流通道，将多余的液压油流回油箱，从而保护设备和管道不受压力过高的伤害。
总之，溢流阀在液压系统中起着非常重要的作用。
它能够控制
液压系统的最大工作压力，调节流量，并起到过载保护的作用。
通过合理选择和使用溢流阀，可以保证液压系统的安全运行，延长设备的使用寿命，并提高液压系统的工作效率。
因此，对于液压系统的设计和维护人员来说，了解和掌握溢流阀的作用和工作原理是非常重要的。
溢流阀的基本功能
溢流阀的基本功能
溢流阀是一种液压控制元件，主要用于控制系统压力。
它的基本功能主要有以下几点：
1. 调压：溢流阀可以通过调节弹簧的预紧力来改变系统的工作压力，从而实现对系统压力的精确控制。
2. 稳压：当系统的压力超过设定值时，溢流阀会自动打开，将多余的液体排回油箱，从而保持系统压力的稳定。
3. 防止过载：在液压系统中，如果负载突然增大，可能会使系统压力急剧升高，造成设备的损坏。
溢流阀可以在压力超过设定值时立即打开，将多余的液体排回油箱，从而防止系统过载。
4. 保护系统：在液压系统中，如果某个部分出现故障，可能会导致系统压力急剧升高。
溢流阀可以在压力超过设定值时立即打开，将多余的液体排回油箱，从而保护系统的其他部分不受损坏。
5. 卸荷：在某些情况下，需要将液压系统中的液体快速排出，以便于进行维修或更换部件。
溢流阀可以在这种情况下迅速打开，将系统中的液体快速排回油箱。
6. 安全保护：溢流阀还可以作为安全阀使用，当系统压力超过其额定压力时，溢流阀会自动打开，将多余的液体排回油箱，从而保护系统的安全。
溢流阀是液压系统中非常重要的一个组成部分，它通过调节和控制系统压力，保证了液压系统的正常运行和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、任务引入
系统中应采用什么样的液压 元件来控制这些动作呢？
它们又是如何工作的呢？
二、任务分析
1、减压阀
控制液压缸A的夹紧力，使输入端 的液压油压力能够随输出端的压力降低 而自动减小。
2、顺序阀
液压缸B必须在液压缸A夹紧力达 到规定值时才能动作，即动作前需要通 过检测A缸的压力，把A缸的压力作为控 制B缸动作的信号
项目五 压力控制阀
主讲教师：徐文琴 孙英达 贾铭新
课题一 压锻机液压系统
知识点:
溢流阀的结构及工作原理 溢流阀的应用
技能点:
正确、合理调节系统压力 正确连接与安装调压回路及系统中 压力的分析
一、任务引入
液压式压锻机在工作时需服强大的材料变形阻力，这就需要 液压系统主供油回路中的液压油提供稳定的工作压力，同时 为了保证系统安全，还必须保证系统过载时能有效地卸荷。
三、相关知识
1.定压减压阀
图5—9定压减压阀 a）实物图 b）职能符号 c〉结构图 1一主阀芯 2一阻尼孔 3一先导阀阀芯
2.顺序阀
顺序阀是把压力 作为控制信号， 自动接通或切断 某一油路，控制 执行元件做顺序 动作的
图5—11 液控顺序阀 a）实物图 b）结构图 c）图形符号 d ）作为卸荷阀时的图形符号
调压回路评分标准
序号 1 2 3 4 项 目
学号：
配分
姓名： 总得分：
得分
备注
根据回路图选择元器仵 调压回路的正确连接 调压回路的油路分析 安全文明操作
ቤተ መጻሕፍቲ ባይዱ
20 40 20 20
知识链接
压力继电器
压力继电器是一种将油液的压力信号转换成电信号的电液控制元 件，当油液压力达到压力继电器的调定压力时，即发出电信号，控制 电磁铁、电磁离合器、继电器等元件动作，使油路卸压、换向，以使 执行元件实现顺序动作，或者关闭电动机，使系统停止工作，起安全 保护等作用。
图5—7 柱盛式压力继电器 a）结构图 b）职能符号，c）实物图1一柱塞 2一杠杆 3—弹 簧 4—开关
思考题与习题
1．溢流阀在液压系统中有什么功能？ 2．直动式溢流阀与先导式溢流阀的区别是什么？
课题二 液压钻床液压回路
知识点:
减压阀，顺序阀的结构及工作原理 减压阀，顺序阀的应用
技能点:
正确连接与安装各类压力控制回路
pA kx0
时，阀口关闭； kx 0 时，阀口即将打开，此时， p A
时，阀口打开，P T；
k ( x0 x) kx 0 kx p A A A
忽略后一项
kx 0 p A
X0 ↑↓ 溢流阀调整压力。 p↑↓，
3、调压原理：
即： 调节调压螺帽改变弹簧预压缩量，便可调节
4、图形符号：如图所示。 5、作用
1．单级调压回路
2．远程调压回路
3．三级调压回路
实习操作
在液压实验台上正确连接与安装三级调压回路，要求 如下：
（1）能看懂调压回路图，并能正确选用元器件。 （2）安装元器件时要规范，各元器件在工作台上合理布置。 （3）用油管正确连接元器件的各油口。 （4）检查各油口连接情况后，启动液压泵，观察压力表上显示 的系统压力值 （5）调节溢流阀调压手柄，观察压力表显示值变化情况。
a）单作用增压回路
b）双作用增压回路 1、2、3、4单向阀 5—换向阀
四、任务实施
顺序动作回路
思考
利用减压阀来控制A缸的夹紧力， 用顺序阀来控制A缸和B缸的动作顺 序
液压钻床的液压系统回路
实习操作
在液压实验台上完成液压钻床的液压回路的连接，要求如下： （1）能看懂液压回路图，并能正确选用元器件。 （2）安装元器件时要规范，各元器件在工作台上合理布置。 （3）用油管正确连接元器件的各油口。 （4）检查各油口连接情况后，启动液压泵，观察压力表显示系统 压力值。
（1）稳压溢流 （2）安全保护 (3) 3、作背压阀用
6、特点 （1）pA直接与 kx0 平衡，称直动式。 （2）进口压力恒定。 （3）定压精度较低。 （4）一般用于低压（<2.5MPa）、小流量场合。
讨论
如何设计适用于高压、大流量场合的溢流阀
先导式溢流阀
1、组成
先导阀 ： 直动式锥阀 + 硬弹簧
3、应用
（1）减压回路
图5－12 减压回路 a）简单减压回路 b）远控式减压回路
（2）增压回路
如果系统或系统的 某一支油路需要压力较 高但流量又不大的压力 油，而采用高压泵又不 经济，或者根本就没有 必要增设高压泵时，就 常采用增压回路，这样 不仅易于选择液压泵， 而且系统工作较可靠， 噪声小。
那么在液压传动系统中是依靠什么元件 来实现这一目的？这些元件又是如何工作的 呢？
二、任务分析
液压传动系统一旦过载，如无有效的卸荷措施，会使液压 传动系统中的液压泵处于过载状态，很容易发生损坏。

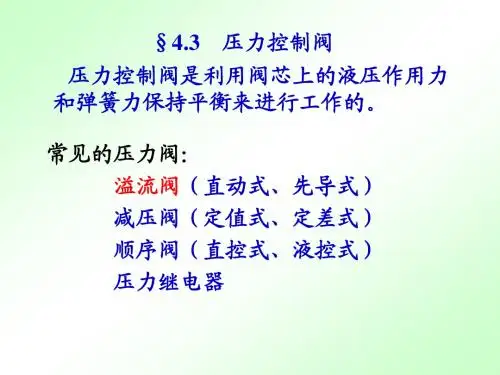

在液压传动系统中控制工作液体压力的阀称压力控制阀，简 称压力阀。常用的压力阀有溢流阀、减压阀和顺序阀等。
特点：利用作用于阀芯上的油液压力和弹簧力相平衡的原 理进行工作。其中溢流阀在系统中的主要作用就是稳压和 卸荷
远程调压回路
溢流阀的功能
（1）溢流稳压 在液压系统中用定量泵和节流阀进行调速时，溢流阀可使系统的压力恒 定，并且，节流阀调节的多余压力浊可以从溢流阀溢流回油箱。 （2）限压保护 在液压系统中用变量泵进行调速时，泵的压力随负载变化，这时需防止 过载，即设置安全阀。在正常工作时此阀处于常闭状态，过载时打开阀 口溢流，使压力不再升高。
三、相关知识
图5－1 溢流阁 a）实物图 b）职能符号 c）工作原理 1一阀芯 2一弹簧 3一手轮
溢流阀
作用：
控制系统中的压力基本恒定，实现稳压、调压 或限压。
分类：
直动式溢流阀
先导式溢流阀
直动式溢流阀
1、组成
阀体、阀芯、弹簧、 调节螺钉
2、工作原理： 当 当
当
pA kx0
pA kx0
（3）卸荷 先导式溢流阀与电磁阀组成电磁溢流阀，控制系统卸荷。
（4）远程调压 将先导式溢流阀的外控口接上远程调压阀，便能实现远程调压。 （5）作为背压阀使用 在系统回油路上接上溢流阀，造成回油阻力，形成背压，可改善执行元件 的运动平稳性。背压大小可根据需要通过调节溢流阀的调定压力来获得。
四、任务实施
主
阀： 软弹簧。
滑阀 +
2、工作原理 （1） p 较小时→锥阀未打开 →油不流动→阻尼孔上 没有压降→主阀芯上、下腔油液压力相等 → pA pA kx0 → 主阀芯下沉 →P、T口互不通
3、调压原理
调节调压螺帽，改变硬弹簧力，即改变压力。
4、图形符号：
4、应用（作用）举例：
远程调压
电磁溢流阀卸荷回路
