蜗轮蜗杆的规格及尺寸

常见普通蜗轮蜗杆的规格及尺寸

例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。求传动中心距a=?

0时：

中心距a=（+蜗轮）/2=(特性系数q*m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120

特性系数:蜗杆的与模数的比值称为蜗杆特性系数。

加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。

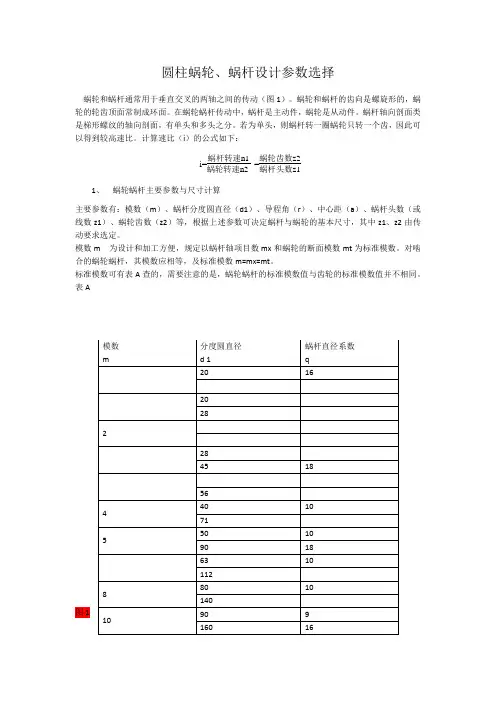

圆柱蜗

轮、蜗杆设计

参数

选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。计算速比（i ）的公式如下：

i=蜗杆转速n1蜗轮转速n2 =蜗轮齿数z2蜗杆头数z1

1、蜗轮蜗杆主要参数与尺寸计算

主要参数有：模数（m ）、蜗杆分度圆直径（d1）、导程角（r ）、中心距（a ）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。

（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx 和蜗轮的断面模数mt 为标准模数。对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt 。

标准模数可有表A 查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。

表A 模数

m 分度圆直径 d 1

蜗杆直径系数 q 20 16

图1

图2

（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削

加工。但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。为了减少蜗轮滚刀数目，在规定标准模数的同时，对蜗杆分度圆直径亦实行了标准化，且与m 有一定的匹配。蜗杆分度圆直径d1与轴向模数mx 之比为一标准值，称蜗杆的直径系数。即

q= 蜗杆分度圆直径模数

=d1m d1=mq

有关标准模数m 与标准分度圆直径d1的搭配值及对应的蜗杆直径系数参照表A

（3）蜗杆导程角r 当蜗杆的q 和z1选定后，在蜗杆圆柱上的导程角即被确定。为导程角、导程和分度圆直

径的关系。

tan r= 导程分度圆周长 = 蜗杆头数x 轴向齿距分度圆周长 =z1px d1π =z1πm πm q =z1q

相互啮合的蜗轮蜗杆，其导程角的大小与方向应相同。

（4）中心距a 蜗轮与蜗杆两轴中心距a 与模数m 、蜗杆直径系数q 以及蜗轮齿数z2间的关系式如下：

a=d1+d22 =m q (q+z2)

蜗杆各部尺寸如表B

名称代号公式

分度圆直径d1齿顶高ha1

齿根高hf1

齿高h1

齿顶圆直径da1齿根圆直径df1轴向齿距px d 1=mq

ha1=m

hf1=

h1=ha1+hf1=

da1=d1+2ha1=d1+2m df1=d1-2hf1=d1+

px=πm

2、蜗轮蜗杆的画法

(1) 蜗杆的规定画法参照图1图2（2）蜗轮的规定画法参照图1图2（3）蜗轮蜗杆啮合画法参照图1图2.名称代号公式

蜗杆导程pz

导程角r

轴向齿形角α

蜗杆齿宽b1

Pz=z1px

Tanr=

α=20°

当z1=(1~2),b1≥(11+m

当z1=(3~4),b1≥+m
