钢闸坝和液压坝的区别
液压坝性能优势
液压坝性能优势
扬州富达液压坝与橡胶坝、翻板门坝及钢坝闸的比较
目前全世界用得最多的活动坝是橡胶坝。
橡胶坝不仅成本高，而且安全性、可靠性较差，使用寿命短。
液压坝即完全达到了橡胶坝能升能降的效果，又克服了橡胶坝安全性、可靠性、耐久性较差的缺点，而且成本还大为降低，使用寿命是橡胶坝的五倍以上。
翻板门坝存在很多的问题，主要有：一是阻水，经不住特大洪水的冲击。
二是易被漂浮物卡塞或上游泥沙淤积，造成不能自动翻版而影响防洪安全。
三是河床上游漂浮物无法清理，造成河道脏乱，影响环境。
四是洪水过后，翻板门再关上时，底部被沙石卡住，造成大量漏水。
液压升降坝以底部为轴，脚下生了根，放倒的坝面沉入河底，再大的洪水都不怕，这就是液压升降坝的最大优势。
同样的规格，钢坝闸的投资是液压升降坝的几倍。
富达液压坝每扇门板采用四点支撑，力学结构科学，抗洪水冲击的能力强，可靠性高，可以在较高溢流时，形成更壮观的瀑布。
钢坝闸仅靠两侧液压缸通过摇臂支撑，力学结构不科学，经不住较大洪水的冲击，可靠性低，只能承受较低溢流。
钢坝闸显然没有彩色弧形液压升降坝美观。
景观生态闸闸型选择研究
Engineering Design | 工程设计 |·209·2020年第15期景观生态闸闸型选择研究犹 爽（中国电建集团成都勘测设计研究院有限公司，四川 成都 610000）摘 要：近年来，各种类型的景观生态闸应运而生，常见的闸型有底轴旋转式钢坝、气盾式钢坝和液压翻板坝等。
各闸型各有优缺点，不同闸型的工程呈现效果存在较大差异，需根据工程的特点及边界条件仔细甄别适应的闸型。
基于此，文章深入分析了三种常见生态闸的闸型特点及使用效果，提出各闸适用性，为各工程水闸的合理选型提供了一定参考。
关键词：景观生态闸；闸型选择；底轴旋转式钢坝；气盾式钢坝；液压翻板坝中图分类号：TV66 文献标志码：A 文章编号：2096-2789（2020）15-0209-02作者简介：犹爽，女，硕士，工程师，研究方向：水利水电工程设计。
目前，我国各大省市均加快了生态文明建设的步伐，为实现“绿水青山”的美好愿景，流域治理及其景观提升成了生态文明建设重中之重的任务。
在生态景观工程中，景观效果的呈现及亲水性的体验至关重要，而景观生态闸的建设为水域提供取水条件，并可形成大水面景观效果，因此景观生态水闸的合理应用十分重要。
1 底轴旋转式钢闸（1）特性。
底轴旋转式钢闸是一种大跨度底轴驱动翻板闸门，能够实现双向挡水、灵活启闭、闸门开度可调、工程隐蔽、无碍防汛和通航、改善河道景观等功能，其组成部分有土建结构、带固定轴的钢性坝体、液压驱动装置设备及底板等。
闸门门体上带有底横轴，其受力全部传于底横轴，再通过底铰传给闸底板，闸门通过闸墩内的液压启闭机控制。
（2）行洪能力。
卧倒能紧贴底板（底轴高出底板约27cm ），单跨过洪能力好，河床不阻水。
但闸墩需布设液压启闭机，尺寸相对较大，河岸景观打造难度较高。
（3）启闭操作。
钢性闸门采用启闭机执行启闭工作，运行速度为1～2m/min ，即一般工程完成升坝和塌坝的时间不超过2min ，因此可对来水流量变化作出积极反应，可有效保证突发洪水时及时泄洪。
钢闸坝和液压坝的区别
钢闸坝和液压坝的区别集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-根据当前社会对城市水利建筑物建设要求较高的实际情况，为了水闸坝的安全性和可靠性，我单位对国内及国际上的使用情况及效果和钢坝闸使用情况及效果进行了大规模的调研，比较得出如下结论：一、使用寿命钢坝闸的设计使用寿命可达50~60年，当前国际上最长寿命的闸为近百年。
国内最早的福建小溪电站为1958年建成至今仍在使用，同样的钢结构在解放前就开始使用一直运用至今的案例到处都有。
而权威部门根据室内测试资料和工程实践初步判定的使用寿命10~15年就必须更换一次坝袋。
至今国内第一条的寿命未超过15年，上世纪我国建的许多橡胶坝已拆除，2005年位于广西东笋电站建的橡胶坝也已拆除改建钢闸门。
一次钢坝闸的投资等于四次橡胶坝的投资（中间大量建设辅助工作不算）。
二、损坏及维修(1)人为破坏造成的损坏橡胶坝容易受到尖利和有尖角物体的损坏，在容易遭受到由于无知或恶意破坏而造成的严重的重复损伤的地方不应安装橡胶坝。
2)洪水过后的残骸造成的损坏，景观的影响由于洪水过后遗留的各种残骸，诸如民用设施与建筑材料这类尖利的物体很可能对坝体的上游面造成损伤。
微小处的漏气易于修复，然而，如果漏气面积很大，例如建筑物的碎石造成的漏气，修复起来比较困难。
且遗留的各种残骸在给景观带来极大影响，目前每次塌坝后运行单位派员进行擦洗，工作量较大。
(3)放气水造成的损坏放气水期间，橡胶坝体可能会由于紧靠坝下游面的尖利物体所刺破。
(4)磨损造成的损伤坝体的振动、坝与河床以及与两岸的摩擦，以及漂浮的各种垃圾都可能导致坝的摩损。
(5)火造成的损坏1、火也许是对橡胶坝最为不利的潜在。
火可引起大范围的坝体损坏，而修复大面积的坝体有时是不可能的。
对于很重要的坝，可行的办法是提供备用橡胶坝，以便在出现严重损坏时，能迅速替换。
2、钢性闸门它本身属性决定上述情况都不会发生。
钢 坝 闸
钢坝闸（1）简介在水利水电建设上，随着我国城市用水、景观建设及环境整治和灌溉、发电的需要，水闸和橡胶得到广泛的运用。
然而，橡胶坝产生比较复杂，运行时充水（充气）升坝或放水（放气）塌坝时间较长，影响快速截流或泄洪，再加上橡胶易老化的水、弊端，容易发生质量事故。
现在市场上出现大量钢结构闸门，但无论是提升式或卧倒式，单孔都很难适用较宽的河道。
钢坝闸是一种型可调控溢流闸门，它由带固定轴的钢闸门门体、启闭设备等组成，土建结构非常简单、这种建筑物适合于闸孔较宽（10米～100米）而水位差比较小的情况（1～7米），由于它可以设计得比较宽，可以省去数孔闸墩，所以不但结构简单，可以节省不少投资。
该种钢坝闸可以立门蓄水，卧门行洪排涝，适合开启调节水位，还可以利用闸门顶过水，形成人工瀑布的景观效果。
（2）主要应用领域城市防洪、河道整治、河流蓄水、泄洪、景观水利工程。
（3）主要性能指标：高度 0.5～7m速度 20m～100m单孔开启、关闭时间：2分钟以内（4）国内外应用情况：沈阳新民市新开河、珠海凤凰河。
钢坝闸与橡胶坝方案比较损伤的地方不应安装橡胶坝。
2)洪水过后的残骸造成的损坏，景观的影响由于洪水过后遗留的各种残骸，诸如民用设施与建筑材料这类尖利的物体很可能对坝体的上游面造成损伤。
微小处的漏气易于修复，然而，如果漏气面积很大，例如建筑物的碎石造成的漏气，修复起来比较困难。
且遗留的各种残骸在坝上给景观带来极大影响，目前每次塌坝后运行单位派员进行擦洗，工作量较大。
(3)放气水造成的损坏放气水期间，橡胶坝体可能会由于紧靠坝下游面的尖利物体所刺破。
(4)磨损造成的损伤坝体的振动、坝与河床以及与两岸的摩擦，以及漂浮的各种垃圾都可能导致坝的摩损。
(5)火造成的损坏1、火也许是对橡胶坝最为不利的潜在危害因素。
火可引起大范围的坝体损坏，而修复大面积的坝体有时是不可能的。
对于很重要的坝，可行的办法是提供备用橡胶坝，以便在出现严重损坏时，能迅速替换。
液压升降坝与其他坝型的比较
液压升降坝与各种坝型的比较、概述液压升降坝是一项水利科技的创新成果，也是国内外最领先的活动水坝技术。
它广泛应用于灌溉、船闸、渔业、海水挡潮、城市河道景观工程和小水电站等建设。
液压升降坝力学结构科学、泄洪畅快、不畏泥砂淤积、不惧漂浮物影响；部分面板微降即可快速冲掉上游漂浮物，恢复清澈水面；塌坝迅速，确保汛期行洪安全；结构坚固耐用，抗洪水冲击能力强。
它克服了传统活动坝型的主要缺陷，又兼备传统坝型的主要优点：它美观如钢坝闸，可实现瀑布景观；紧贴坝基同橡胶坝，行洪畅通无阻；自动放坝行洪像翻板闸，实现任意高度挡水；坚固耐用似普通水闸，易于维护。
二、结构及原理液压升降坝是起重机后顶直推形式力学原理与液压翻板坝水工结构型式完美结合，兼具挡水和泄水双重功能。
液压升降坝的构造由面板、液压缸和液压泵站等组成。
采用液压启闭系统直接驱动活动坝面，使其绕底轴在一定角度范围内转动，实现升坝挡水，降坝泄洪的功能。
可选配固定支撑杆支撑活动坝面的背面，构成稳定的支撑墩坝。
可采用角度传感器等监测装置，配套电控液压操作系统，达到无人管理即可根据洪水涨落实现活动坝面的自动升降。
、产品规格面板结构：钢筋混凝土、钢板门型：弧形、平板形、异形（定制）门高（H）: 0.5m、1.0m、1.5m、2m、2.5m、3m、3.5m、4m、4.5m、5m、6m 单扇宽度：标准宽度为6m，非标另行设计。
启闭结构：柱塞缸、双作用缸、多级缸控制系统：手动摇杆式操作、PLC电控操作、电脑远程监控。
其他可选功能：同步升降坝功能、自动报警功能、自动降坝功能四、工作特点1、面板采用组装式设计、标准化生产，适用于不同宽度要求的河道。
坝体跨度大, 结构简单，支撑可靠，对地质适应性强，易于建造和维护。
特别适用于钢坝闸不宜建造的地质条件不良区域及宽度较大的河道。
2、控制系统灵活多样，可针对不同的客户需求，配备手动摇杆式操作、PLC自控操作、电脑远程监控等控制系统；还可采用角度传感器等监测装置，配套电控液压操作系统，达到自动升降操作。

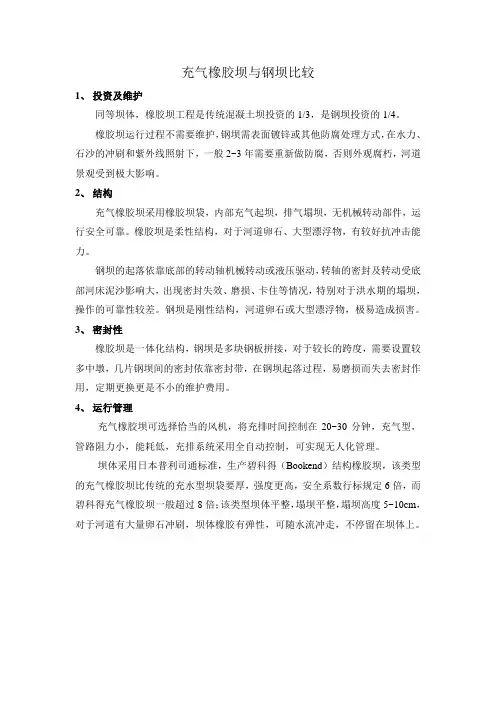

橡胶坝与钢闸比较
充气橡胶坝与钢坝比较
1、投资及维护
同等坝体，橡胶坝工程是传统混凝土坝投资的1/3，是钢坝投资的1/4。
橡胶坝运行过程不需要维护，钢坝需表面镀锌或其他防腐处理方式，在水力、石沙的冲刷和紫外线照射下，一般2~3年需要重新做防腐，否则外观腐朽，河道景观受到极大影响。
2、结构
充气橡胶坝采用橡胶坝袋，内部充气起坝，排气塌坝，无机械转动部件，运行安全可靠。
橡胶坝是柔性结构，对于河道卵石、大型漂浮物，有较好抗冲击能力。
钢坝的起落依靠底部的转动轴机械转动或液压驱动，转轴的密封及转动受底部河床泥沙影响大，出现密封失效、磨损、卡住等情况，特别对于洪水期的塌坝，操作的可靠性较差。
钢坝是刚性结构，河道卵石或大型漂浮物，极易造成损害。
3、密封性
橡胶坝是一体化结构，钢坝是多块钢板拼接，对于较长的跨度，需要设置较多中墩，几片钢坝间的密封依靠密封带，在钢坝起落过程，易磨损而失去密封作用，定期更换更是不小的维护费用。
4、运行管理
充气橡胶坝可选择恰当的风机，将充排时间控制在20~30分钟，充气型，管路阻力小，能耗低，充排系统采用全自动控制，可实现无人化管理。
坝体采用日本普利司通标准，生产碧科得（Bookend）结构橡胶坝，该类型的充气橡胶坝比传统的充水型坝袋要厚，强度更高，安全系数行标规定6倍，而碧科得充气橡胶坝一般超过8倍；该类型坝体平整，塌坝平整，塌坝高度5~10cm，对于河道有大量卵石冲刷，坝体橡胶有弹性，可随水流冲走，不停留在坝体上。
钢坝闸——一种新型挡水结构的设计和应用
￣ ： ｌＬ ｘＰ ３，
一
种新型挡水 结构 的设计和应用
孟建 发
０００ ） ５０ ０
蔡金丽
（ 太原市水利勘测设计院 太原 ００ ０ ） （ ３０２ 河北省石津灌 区管理局 石家庄
【 摘
要 】 钢坝 闸作为一种新 型的挡水结构 ， 克服 了橡胶坝容 易被尖锐物刺破 、 易老 化、 充塌坝时间长影响行洪等不
该 档案保管 单位 顺序号 （ 即案卷号 ） 属类 代号 （ 印机 、 复 打印机 ）
项 目 别代号 （Ｂ 类 ｓ 表示设 备项 目 ） 类
得 心应 手 。 我 院 档号 的 编 制 标 准 得 到 了水 利 部 、 案 局 、 利 档 水 厅 有 关 负 责 同 志 和专 家 的认 可 。我 院 各 类 档 案 都 严 格 按 以上 分 类 组 卷 ，我们 将 档 号 中所 有 的数 据 输 入 档 案 程 序 并 取 值 ， 功 地 打 印 出所 需 要 的 各 种 表 单 ， 步 实 成 初
便 。到春天 解 冻时 ， 冰凌 不能 在橡 胶坝 上溢 流 ， 实 而 锋 结 利 的冰 块很可 能把 橡胶 坝划 破 。
３２ 缺点 ．
液压启闭机 ，每 台液压启 闭机的额定最大功率为 １ｋ Ｗ。 ５
１０ 的钢坝 闸用 ｈ 每
程投资额 ， 更为将来极少的维护减少 了许多管理工作 。
观上都有一定 的影响。 橡胶坝克服了以上缺点 ， 但是橡胶
图 ２ 钢 坝 闸启 闭设 备
坝 坝袋 易 被尖 锐 物刮 破 ， 其 充塌 坝 时 间较 长 ， 于北 方 且 对 季 节性 河 道来 说 ，一 是洪 水 期河 道 内夹 杂 的 大石 块 或树 枝 等较 多 ，坝袋 容 易 被 刮破 ，二是 塌 坝 时 间长 （ ３ ～ 约 ０
水工大坝几种坝型简介
水工大坝几种坝型简介(孙国俊收录整理)1.重力坝重力坝是由砼或浆砌石修筑的大体积档水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。
主要依靠坝体自重来维持稳定的坝。
重力坝是由砼或浆砌石修筑的大体积挡水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。
重力坝在水压力及其他荷载作用下，主要依靠坝体自重产生的抗滑力来满足稳定要求;同时依靠坝体自重产生的压力来抵消由于水压力所引起的拉应力以满足强度要求。
在水压力及其他外荷载作用下，主要依靠坝体自重来维持稳定的坝。
重力坝的断面基本呈三角形，筑坝材料为混凝土或浆砌石。
据统计,在各国修建的大坝中,重力坝在各种坝型中往往占有较大的比重。
在中国的坝工建设中,混凝土重力坝也占有较大的比重,在20座高100m以上的高坝中，混凝土重力坝就有10座。
2.拱坝拱坝是一种建筑在峡谷中的拦水坝，做成水平拱形，凸边面向上游，两端紧贴着峡谷壁。
是指一种在平面上向上游弯曲，呈曲线形、能把一部分水平荷载传给两岸的挡水建筑，是一个空间壳体结构。
拱坝是在平面上呈凸向上游的拱形挡水建筑物，借助拱的作用将水压力的全部或部分传给河谷两岸的基岩。
与重力坝相比，在水压力作用下坝体的稳定不需要依靠本身的重量来维持，主要是利用拱端基岩的反作用来支承。
拱圈截面上主要承受轴向反力，可充分利用筑坝材料的强度。
因此，是一种经济性和安全性都很好的坝型。
平面上呈拱形并在结构上起拱的作用的坝。
拱坝的水平剖面由曲线形拱构成，两端支承在两岸基岩上。
竖直剖面呈悬臂梁形式，底部座落在河床或两岸基岩上。
拱坝一般依靠拱的作用，即利用两端拱座的反力，同时还依靠自重维持坝体的稳定。
拱坝的结构作用可视为两个系统，即水平拱和竖直梁系统。
水荷载及温度荷载等由此二系统共同承担。
当河谷宽高比较小时，荷载大部分由水平拱系统承担；当河谷宽高比较大时，荷载大部分由梁承担。
拱坝比之重力坝可较充分地利用坝体的强度。
其体积一般较重力坝为小。
其超载能力常比其他坝型为高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢闸坝和液压坝的区别根据当前社会对城市水利建筑物建设要求较高的实际情况，为了水闸坝的安全性和可靠性，我单位对国内及国际上的使用情况及效果和钢坝闸使用情况及效果进行了大规模的调研，比较得出如下结论：
一、使用寿命
钢坝闸的设计使用寿命可达50~60年，当前国际上最长寿命的闸为近百年。
国内最早的福建小溪电站为1958年建成至今仍在使用，同样的钢结构在解放前就开始使用一直运用至今的案例到处都有。
而权威部门根据室内测试资料和工程实践初步判定的使用寿命1 0~15年就必须更换一次坝袋。
至今国内第一条的寿命未超过15年，上世纪我国建的许多橡胶坝已拆除，2005年位于广西东笋电站建的橡胶坝也已拆除改建钢闸门。
一次钢坝闸的投资等于四次橡胶坝的投资（中间大量建设辅助工作不算）。
二、损坏及维修
(1)人为破坏造成的损坏
橡胶坝容易受到尖利和有尖角物体的损坏，在容易遭受到由于无知或恶意破坏而造成的严重的重复损伤的地方不应安装橡胶坝。
2)洪水过后的残骸造成的损坏，景观的影响
由于洪水过后遗留的各种残骸，诸如民用设施与建筑材料这类尖利的物体很可能对坝体的上游面造成损伤。
微小处的漏气易于修复，然而，如果漏气面积很大，例如建筑物的碎石造成的漏气，修复起来比较困难。
且遗留的各种残骸在给景观带来极大影响，目前每次塌坝后运行单位派员进行擦洗，工作量较大。
(3)放气水造成的损坏
放气水期间，橡胶坝体可能会由于紧靠坝下游面的尖利物体所刺破。
(4)磨损造成的损伤
坝体的振动、坝与河床以及与两岸的摩擦，以及漂浮的各种垃圾都可能导致坝的摩损。
(5)火造成的损坏
1、火也许是对橡胶坝最为不利的潜在。
火可引起大范围的坝体损坏，而修复大面积的坝体有时是不可能的。
对于很重要的坝，可行的办法是提供备用橡胶坝，以便在出现严重损坏时，能迅速替换。
2、钢性闸门它本身属性决定上述情况都不会发生。
在此我们对钢性闸门进行了细致的分析，现在闸门的运转件采用特殊复合材料MGA、MGB，该种材料在水下运行若干年无需加润滑油，也不会锈蚀。
3、最近有资料报导山东临沂市城防工程小埠东拦河橡胶坝运行五六年，就坝体已维修了三次，费用高达600万元（其它未计算），而钢性闸门约三十年左右进行一次防腐即可。
三、运行情况
1、运行时间橡胶坝是通过充气或充水达到升坝的目的，正常需要2~3小时才能完全升或塌坝，时间较长。
而钢性闸门采用启闭机启闭，运行速度可达1~2m/分钟，该工程我单位计算不超过2分钟即可完成开闸和闭闸。
这样可有效的保证突发洪水时能及时泄洪。
橡胶坝会随着使用次数和年份的增加而使用充气（水）、排气（水）时间增长，因为坝内和管道内会结垢的原因。
2、运行可靠性
（1）由于橡胶坝存在泄漏，原因是橡胶膜交联、刺伤、管道联结缺陷以及紧固系统和施工质量，故要不断经常性的充气，否则会出现过了一段时间坝泄气（水）自动塌下来的现象，有时河道内水流干都不知道，造成一定损失，而钢坝闸采用机械锁定，当闸门开启关闭或调节水位时经常角度都可锁定，不会发生移动。
3、振动性
橡胶坝设计规范中明确规定溢流不能超过50cm，否则将出现跨坝事件，而钢坝闸可有效的克服这一缺陷，可以长时间大流量的从坝顶溢流形成瀑布效果。
四、安全
橡胶坝一般须建一座供气站或水泵房，管路多且复杂，而钢坝闸门仅仅配套二台集成式启闭机，该种型式启闭机是一种新型启闭机型式，它结构简单，操作方便，无须油管、泵站等附属设施，另该种启闭机配备了手动装置，若由于停电或其他故障可以手动操作可以手动操作，操作力只需5kg。
这样可以有效的保证塌坝时能塌坝，立坝时能立坝，安全性极高。
橡胶坝一般难实现集中网络控制，而钢闸门（坝）可以实现先进的自动化控制，网络控制在全球任一互联网都可控制。
五、冬季冰冻问题
橡胶坝根据和实际使用情况，冬季一旦结冰就必须做好刨冰工作，否则将对橡胶坝的质量造成致命的损坏，而刨冰工作完全依靠人工完成，既耗时又耗力，且给管理带来极大的不便。
到春天解冻时，冰凌不能在橡胶坝上溢流，结实而锋利的冰块很可能把橡胶坝划破。
钢坝闸可以轻松安全的度过冬季，一般情况钢坝闸比储蓄水位高出几十公分，所以到了冬季，将钢坝闸倾斜一定角度，此时若结冰，冰层可以沿着斜角向上延伸，从而有效的释放水解冰的膨胀力，这样钢坝闸不会受到任何破坏，相当于正常的河边胸墙。
另由于钢材本身的坚硬特质，每年春天的凌汛均可以完全在坝顶泄洪。
六、防腐问题
钢坝闸表面是按照进行热喷锌，附着力极强，权威机构研究结果表明，沙的流速≤8m/ s，不会对锌层构成破坏，且据了解一般河流的流速不可能达到这个速度。
七、淤积问题
钢坝闸是一种特殊结构的水闸形式，它没有底门槽和侧门槽，是门叶围绕底轴心放置的结构。
上游压在圆轴上，当门竖起或倒下时，不离圆轴的表面，始终保持密封状态；侧面止水同样的原理，止水面始终不离开侧胸墙（不锈钢埋件），故淤沙（泥）不会影响钢坝闸门的开启和关闭。
针对淤积较严重的地区，一般在闸前设挡沙（泥）槛和喇叭口。
一是为了有效的挡住大的石块，二是当塌坝泄洪时，提高闸门位置的流速，可有效的让泥沙、水混合物直接随洪水冲至下游。
一般情况立坝蓄水是该闸的主要功能。
立坝时间较长易淤积，但是钢坝闸是围绕底轴向下游倾倒，故塌坝时淤积的泥沙被水流冲向下游，不可能形成阻塞。
另，行洪后我们会根据当地的泥沙含量分析出有多少量的淤沙（泥），并通过淤沙（泥）量计算出启门时需要的启闭力，充分考虑到启门时克服淤沙（泥）的力量。
八、能耗的对比
100m橡胶坝的量最少需要功率100kw/小时左右，第次升坝时间约为2-3个小时。
100m的钢坝闸的启闭只需要4台液压启闭机，每台液压启闭机的额定最大功率为15 kw。
这样100m的钢坝闸量只需功率60kw/小时左右。
每次升坝时间约为2-3分钟。
钢坝闸比橡胶坝每年节省了相当大的用电量。
