非标设备制作方案.doc
非标设备制作方案
非标设备制作方案1．工程概况1.1编制说明本方案仅适用于山东海力化工有限公司环氧四期中石化建公司承接的所有非标设备制作工程。
1.2工程概述本工程非标设备共13台，材质包括碳钢、及不锈钢，2.编制依据2.1非标制造图纸及技术文件。
2.2《钢制焊接常压容器技术条件》JB2880-813.施工准备3.1技术准备3.1.1施工前技术人员、检查人员及施工人员必须认真熟悉图纸和有关规范标准。
3.1.2必须有核准的施工方案，并有技术人员向施工人员进行严格技术交底。
3.1.3施工前，技术人员及检查人员对材料的质量和规格进行严格检查，所有材料材质证明书应齐全，需有标记移值号的材质有材质移值号，不符合要求严禁使用。
3.2物资准备3.2.1施工所用设备机具齐全，并具备使用条件。
3.2.2到货设备机具能满足施工要求，消耗材料配备齐全。
3.3 现场条件准备3.3.1施工场地平整,具备“三通一平”条件。
3.3.2到货材料能够满足施工需要。
4．施工方法及程序4.1施工方法非标设备在非标预制场制作成形，预期制场设钢平台、卷板机。
板材、型材切割采用气割，焊接采用手工电弧焊，。
4.2施工程序施工准备→材料验收检查→放线下料→筒体组焊→整体组装→充水试验5．施工技术措施5.1下料前，应检查所用材料的质量证明书。
证明书必须是钢厂原件或原件的复印件，不得使用超件。
证明书是钢厂原件复印件的必须有销售厂家原始印章。
5.2划线下料材料在其外表面标明排板序号、形式。
5.3筒节下料以板边长为基准找出垂直线，并由此画出下料线、校准线和至少两条中心线。
当用气割切料时还应划出刨边留量线。
5.4采用气割及等离子切割，要求切割后的切口平整、垂直、光滑，要求不垂直度≤0.05δ5.5坡口加工采用单V形坡口或双V形坡口,如板厚不等时,应有过渡边。
5.6筒体制造5.6.1卷板前，应对板材两端进行预弯。
5.6.2卷板时，板材必须放正，保证两侧与滚轴线垂直。
5.6.3纵缝的组对一般可在卷板机上进行。
非标设备制安工程施工方案

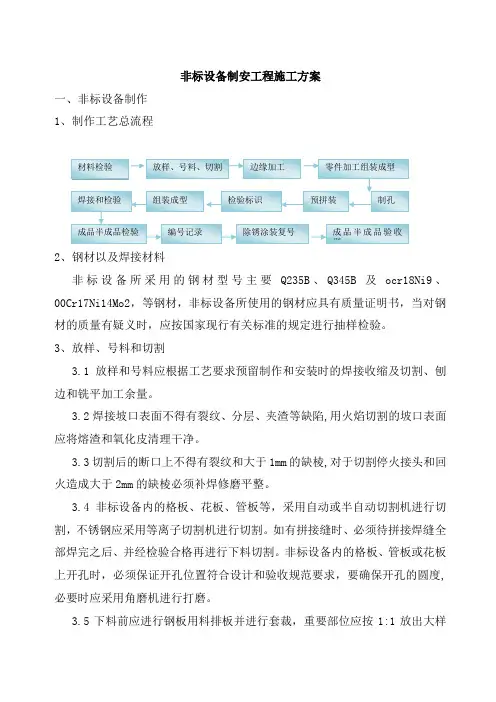

非标设备制安工程施工方案一、非标设备制作1、制作工艺总流程2非标设备所采用的钢材型号主要Q235B、Q345B及ocr18Ni9、00Cr17Ni14Mo2，等钢材，非标设备所使用的钢材应具有质量证明书，当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。
3、放样、号料和切割3.1放样和号料应根据工艺要求预留制作和安装时的焊接收缩及切割、刨边和铣平加工余量。
3.2焊接坡口表面不得有裂纹、分层、夹渣等缺陷,用火焰切割的坡口表面应将熔渣和氧化皮清理干净。
3.3切割后的断口上不得有裂纹和大于1mm的缺棱,对于切割停火接头和回火造成大于2mm的缺棱必须补焊修磨平整。
3.4非标设备内的格板、花板、管板等，采用自动或半自动切割机进行切割，不锈钢应采用等离子切割机进行切割。
如有拼接缝时、必须待拼接焊缝全部焊完之后、并经检验合格再进行下料切割。
非标设备内的格板、管板或花板上开孔时，必须保证开孔位置符合设计和验收规范要求，要确保开孔的圆度,必要时应采用角磨机进行打磨。
3.5下料前应进行钢板用料排板并进行套裁，重要部位应按1:1放出大样作好样板。
样板应注明工号、零件号、数量及加工边、坡口部位、弯折线方向、孔径等。
样板应妥为保存，经检查合格后方可交付号料。
3.6号料前核对材料规格和质量保证书等、在材料上划出割、铣、刨、钻孔等的加工位置，标出零件编号、号料要根据配料表和样板进行套裁，尽可能节约材料。
3.7切割采用氧割、半自动切割机，切割要求：切割割缝值：自动气割割缝宽度按2mm考虑，手动气割割缝宽度按3mm考虑。
气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。
3.8构件在放样时，应预放的焊接的收缩纵向余量按如下要求考虑：加筋板焊缝收缩：筋板厚≤8mm时，每对按1mm考虑；筋板≥10mm时，每对按0.5mm 考虑。
钢板对接：各种板厚每个接口按1.0mm考虑。
4、边缘加工所有的壁板、筒体板、底板的焊接坡口边缘尺寸、设备内的管板、格板及花板焊接坡口尺寸都应按焊接工艺要求进行加工。
第二节非标设备制作方案

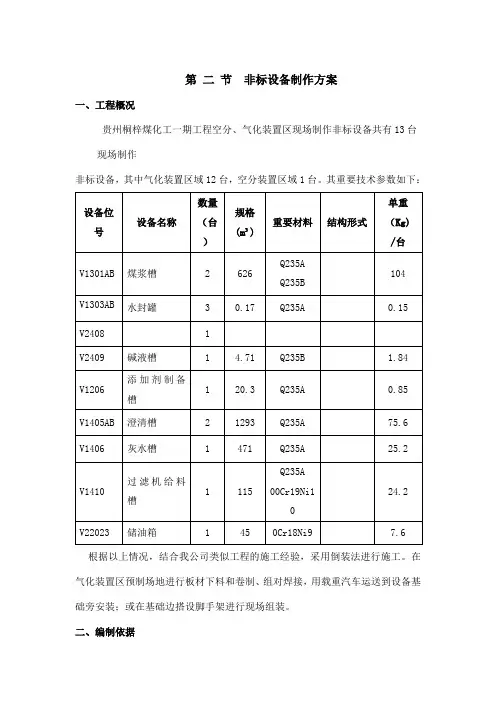

第二节非标设备制作方案一、工程概况贵州桐梓煤化工一期工程空分、气化装置区现场制作非标设备共有13台现场制作非标设备，其中气化装置区域12台，空分装置区域1台。
其重要技术参数如下：根据以上情况，结合我公司类似工程的施工经验，采用倒装法进行施工。
在气化装置区预制场地进行板材下料和卷制、组对焊接，用载重汽车运送到设备基础旁安装；或在基础边搭设脚手架进行现场组装。
二、编制依据1、《现场设备、工业管道焊接工程施工及验收规范》 GB50236-982、《立式圆筒形钢制焊接油罐施工及验收规范》 GBJ128-903、《石油化工钢制塔、容器现场组焊施工工艺标准》 SH3524-994、《石油化工立式圆筒形钢制储罐施工及验收规范》 SH3530-2023-T5、相关设备的设计图纸和标准规范6、根据GB/T19001、GB/24001、GB/T28001建立的公司质量管理体系、环境管理体系、职业健康安全管理体系管理文献三、施工程序（一）设备制作倒装法施工程序（二）施工前的准备工作1. 提高倒链的准备为了提高生产效率，更有效地保证施工质量与安全，采用倒链提高倒装法施工，即先组装罐底板和顶板，由上至下逐圈组装贮罐壁板，尽量减少高空作业，以保证施工安全和施工质量可靠。
(1)施工用提高装置倒链的选用；10t手动倒链。
(2)考虑到我们有成套的倒链提高装置，所以运用原有的倒链及提高立柱；提高立柱由φ159×8×3850mm钢管制成。
(3)提高总重量的计算：总重量减去底板重量，即为待提高的重量；还要考虑磨擦等因素，安全系数按约2倍考虑。
2、材料准备◆施工前技术人员编制每台设备《底板排版图》、《顶板排版图》、《壁板排版图》，并报送总包商和监理公司相关人员审核。
◆用于非标设备制作的钢材、焊材、附件的规格型号和质量必须符合设计规定，且具有产品质量证明书，产品合格证等。
◆用于设备制作的钢板必须逐张进行外观检查，表面不得有裂纹、拉裂、折叠、夹杂、结疤和压入氧化皮及分层等缺陷。
非标设备制作安装方案
非标设备制作安装方案引言在工业生产过程中，非标设备（或称定制化设备）的使用越来越重要。
与传统设备不同，非标设备根据特定工艺要求定制制作，能够更好地适应生产线的工艺流程。
然而，制作和安装非标设备并非易事，需要综合考虑材料选择、结构设计、安装调试等多个因素。
本文将介绍非标设备的制作安装方案，以帮助读者更好地了解非标设备制作安装的流程和关键要点。
设备制作方案1. 确定需求和规格在开始制作非标设备之前，首先需要明确设备的具体功能和性能要求。
这包括了设备的功能特点、工作环境、产量要求等。
同时，确定设备的尺寸和外观要求，以便后续的结构设计和加工制作。
2. 结构设计和材料选择根据设备的需求和规格，进行结构设计和材料选择。
结构设计需要考虑设备的稳定性、可靠性和操作便捷性等因素。
材料选择需要根据设备的使用环境和需求进行评估，选择适合的材料以确保设备的使用寿命和安全性。
3. 制作过程和工艺流程根据结构设计和材料选择，制定制作过程和工艺流程。
制作过程通常包括以下几个步骤：•加工和制造设备零部件•进行装配和组装•进行设备调试和测试•完成设备安装和调试4. 制作安装方案的评估和修改在制作过程中，需要进行反复的评估和修改。
这包括对设备结构、材料选择和制作工艺等方面的评估，以及对设备功能和性能进行测试和验证。
在评估和修改过程中，需要与相关人员进行沟通和讨论，以共同解决问题，并不断完善设备制作安装方案。
安装方案1. 安装准备在开始安装非标设备之前，需要进行一系列的准备工作。
首先，将设备移至安装现场，并确定设备的安装位置。
然后，根据设备的尺寸和外观，进行现场测量和调整，以确保设备能够顺利安装。
2. 安装步骤安装非标设备的步骤主要包括以下几个环节：•设备基础的施工：根据设备的尺寸和重量，进行基础的施工和加固。
•设备组装和安装：根据设备的结构设计和制作工艺，进行设备的组装和安装。
这包括设备零部件的连接和固定，以及管道和电气的连接。
•设备调试和测试：在完成设备组装和安装后，进行设备的调试和测试。
非标设备制作安装方案
非标设备制作安装方案编制：校审：批准：目录一、工程概况 (3)二、编制根据 (3)三、施工方法及技术要求 (4)四、施工进度计划（见附件2） (17)五、劳动力计划 (17)六、施工机具计划及措施用料计划 (17)七、施工质量操纵措施 (18)八、施工安全管理措施 (20)九、（非标设备施工）工作危害分析（JHA）记录表 (30)附件1：非标设备排版图 (34)附件2：非标设备施工进度 (48)附件3：ITP计划 (49)一、工程概况1.1山西潞安高硫煤清洁利用油化电热一体化示范项目煤气化装置附属设施安装工程中共有7台非标设备进行制作安装，分别是:灰储仓（位号：11、13-V-1517）2台、碱罐（位号：11、13-T-3601）2台，滤液回收罐（位号：11、13-T-1703）2台，柴油罐（位号：11-T-1301），钢渣仓（位号：10-V-0601）1台，均为立式常压非标设备，材质为碳钢。
根据现场实际情况，碱罐，滤液回收罐，柴油罐，现场使用倒装法安装。
灰储仓在预制场下料、卷板、预制，现场分段安装。
1.2工程特点及应对措施1.2.1灰储仓本体结构较复杂，壁板较厚，成型非常困难。
1.2.2灰储仓外形较大，需要大型平板车运输。
1.2.3灰储仓安装在钢结构框架内，无法直接吊装，只能在现场分段安装。
1.2.4每段筒体根据现场与现场吊车大小定是否二次组装。
1.3设备情况一览表二、编制根据2.1惠生工程（中国）有限公司提供的非标设备施工图2.2我公司的经审核批准的施工组织设计2.3《立式圆筒形钢制焊接油罐设计规范》GB50341-20032.4《钢制焊接常压容器》NB/T47003.1-20092.5《立式圆筒形钢制焊接油罐施工及验收规范》GB50128-20052.6《固定料仓》NB/T47003.2-20092.7《现场设备、工业管道焊接施工及验收规范》GB50236-20112.8《承压设备用焊接工艺评定》NB/T47014-20112.9《压力容器焊接规程》NB/T47015-20102.10《承压设备无损检测》JB/T4730-20052.11《石油化工工程起重施工规范》SH/T3536-20112.12现场实际条件三、施工方法及技术要求3.1施工方法3.1.1灰储仓在预制场分段预制，设备分成裙座相贯线段、椎体段、中间壁板段、顶板段等四段。
非标设备制作工程施工设计方案
专业资料第一章编制说明1.1 编制依据1.1.1 非标设备制作项目安装合同。
1.1.2 建设单位提供的施工图及设计变更。
1.1.3 国家现行有关标准、规程规范。
1.1.4 我公司从事同行业类似工程的施工经验及成熟的施工方法。
1.1.5 我公司及当地资源情况。
1.1.6 现场实际情况。
1.1.7设备及材料采购到货情况。
1.2 工程范围 :110 、111 非标设备制作1.3 主要工程量：设备共计 88 台： 50 台碳钢设备、 38 台不锈钢设备1.4 工程特点：工期紧任务大，冬季气温低、露天作业对焊接不利。
1.5 工期计划：在克服种种困难的同时，综合考虑各种因素，分四批按甲方求完成：批次 / 交货日期合计数量（台）碳钢数量（台）不锈钢数量（台）备注第一批19190/06.11.30第二批 /0.612.631625第三批 /07.1.101385第四批 /07.3.2025178第二章主要施工方法及措施2.1非标设备制作2.1.1 不锈钢容器设备制造工艺要点（1）不锈钢容器设备制造工艺流程图下料→ 封头加工→ 筒节制作→焊缝焊接矫圆→ 检验→ 组对→环缝焊接检验→人孔、接管支座组焊→总体尺寸、形体、外观检验→水压试验设备净化→酸洗刷漆→铭牌安装→外包装（2）准备工艺2.1.2 材料检验材料检验是保证不锈钢容器设备制造质量的重要措施。
检验项目有以下几个方面：（1）对出厂质量证明书进行审查。
如有异议需进行复检，复检内容包括：化学成分、机械性能、金相、化学性能、探伤、工艺性能。
（2）外观检验：主要是表面裂纹、麻点、弧坑、不平度等。
（3）尺寸检验：厚度、长度、宽度。
2.2材料净化净化是除掉材料表面的油泥等污物，所以也叫表面处理。
2.3划线设备零件都是空间几何形体，根据零件图，将立体表面的形状和尺寸依次摊平在平面上，称为立体表面展开。
展开所画的图形，称为零件表面展开图。
将零件展开图按1：1 的比例直接划在钢板上，或先划在铁皮（或纸板）上做成样板（称为放样），再用样板在钢板上划线的过程称为号料（也叫下料）。
非标设备制作方案范文
非标设备制作方案前言随着工业自动化水平的不断提高，越来越多的企业开始重视非标设备的使用。
非标设备不同于通用设备，它们通常是根据用户的具体需求和生产过程来进行定制的，可以提高生产效率和产品质量。
然而，对于大多数企业而言，选择和制作一台非标设备都不是一件容易的事情，需要考虑各种因素，如预算、性能、时间等等。
本文将提供一些基本的非标设备制作方案，以帮助企业或个人更好地完成自己的任务。
第一部分：选型和设计选型首先，需要根据具体的需求和预算来确定所需的设备类型和品牌。
需要注意的是，在选择设备时，不仅要考虑价格和性能，还要考虑设备的可靠性和售后服务等因素，以避免后期出现问题。
可以通过咨询厂商、网上搜寻产品信息、向同行了解信息等方式来进行对比和选择。
设计设计是非标设备制作的重要环节，需要有经验丰富的工程师或技术人员来进行。
设计时需要考虑以下因素：1.设备的用途和工作流程，以确定正确的结构和部件；2.设备的尺寸和重量，以适应具体的生产场所；3.设备的控制系统，以实现精确的操作和控制；4.设备的维护和保养，以确保设备的长期稳定运行。
第二部分：零部件采购和制作零部件采购在制作非标设备时，需要根据设计图纸和所选品牌来进行零部件的采购。
可以通过询价、网上采购等方式来得到比较合理的价格和质量。
零部件制作零部件制作是制作非标设备的关键步骤之一，需要根据设计图纸来进行精确制作，包括各种结构件、传动件、控制件等。
常用的制作方式包括数控加工、手工制作、3D打印等。
第三部分：装配和调试装配在零部件制作完成后，需要对各部件进行装配组装。
装配过程需要严格按照设计图纸来进行，确保设备的结构和功能正确。
调试装配完成后，需要对设备进行调试，包括各种传动系统、控制系统的调试和调整，以确保设备能正常工作，满足设计要求。
调试过程中，需要注意安全和正确性，避免造成损失。
第四部分：使用和维护使用设备制作完成后，需要对设备进行使用和测试。
在使用过程中，需要注意设备保养和维护，及时进行保养和修理。
主厂房非标设备制作安装施工方案
主厂房非标设备制作安装施工方案本次主厂房非标设备制作安装施工方案旨在详细阐述该项目的目标、步骤和实施措施，确保项目能够按时高质量完成。
以下是我们的方案：一、项目目标：1.按照客户的要求设计、制作和安装非标设备，以满足客户的工艺和生产需求。
2.确保项目的安全性，防止任何事故和质量问题的发生。
3.监督项目进度，确保完成日期准时交付。
二、项目步骤：1.确定项目要求：与客户沟通，了解项目的技术要求、工艺流程和设备性能等方面的要求，制定合适的技术方案。
2.设计制作方案：基于项目要求，设计出满足工艺和生产需求的设备，制定详细的制作方案，包括材料选择、工艺流程和工期计划等。
3.材料采购和制作：根据制作方案，采购所需材料，并进行设备的制作和加工，确保设备的质量和性能。
4.设备安装调试：在制作完成后，进行设备的安装和调试工作，确保设备能够正常运行。
5.安全监控和质量控制：在项目实施过程中，实施严格的安全监控措施，确保工人和设备的安全。
并实施质量控制措施，确保设备的质量达到要求。
6.进度控制和交付：监控项目进度，根据计划安排和调整项目流程，确保项目能够按时交付并具备可用性。
三、实施措施：1.建立项目管理团队：由经理、技术人员和工程师组成的项目管理团队，负责项目的各个方面。
2.确定专责人员：为项目的每一个环节，确定专责人员，监控和负责相应工作。
3.确定工期计划：根据项目的要求和工作量，制定合理的工期计划，并及时调整和管理。
4.实施安全管理：建立完善的安全管理制度，确保工作场所的安全和工人的安全。
5.质量控制：制定质量控制计划，包括材料采购、制作过程和设备性能的检验和测试等。
6.与客户沟通：与客户保持及时的沟通，了解客户的需求和反馈，并及时调整方案和解决问题。
以上是本次主厂房非标设备制作安装施工方案的基本内容。
通过合理的项目管理和实施措施，我们相信本次项目可以顺利完成，并且达到客户的满意度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新疆尼勒克瑞祥焦化小型非标设备制作方案批准：审核：编制：中化二建瑞祥焦化项目部二OO八年七月施工方案审批表目录1、工程概述2、编制依据3、施工程序4、施工准备5、材料检验及存放6、预制加工7、设备组装焊接8、焊接检验及设备试验9、设备防腐10、设备绝热11．质量保证措施12、安全保证措施13、环境保护措施及文明施工14、资源配置15、工程施工进度计划16、工程竣工资料目录1、编制说明本项目选用采用2×72孔JN43-G型捣固焦炉，工程包括备煤车间、炼焦车间、干熄焦、筛贮焦、煤气净化车间（冷鼓工段、脱硫工段、硫铵工段、粗苯工段）和甲醇车间(利用焦炉回收的净煤气生产的化学产品)。
工程建成后可使公司年产干全焦炭达到90万吨，焦油4万吨、粗苯1.2万吨、硫铵1.2万吨、硫磺0.14万吨、甲醇10万吨。
依据已有图纸，冷鼓工段的非标设备为圆筒形容器和立式圆筒储罐。
本施工方案特针对此类设备进行编制，同时本方案对同类设备组焊具有共同的指导意义，今后所到图纸同类设备也可参照本方案执行，如有特殊结构的将另行编制施工方案或施工技术要求。
2、编制依据2.1 化学工程第二设计院提供的设计图纸2.2《钢制焊接常压容器》JB/T4735-19972.3《立式圆筒形钢制焊接油罐施工及验收规范》GBJ128-902.4《工业安装工程质量检验评定统一标准》GB50252-942.5《圆筒形钢制焊接贮罐施工及验收规范》HGJ210-812.6《钢结构工程施工及验收规范》GB50205-20012.7《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-912.8《工业设备及管道绝热工程施工及验收规范》GBJ126-892.9《中化二建集团公司质量管理体系》——ISO9001-20002.10《中化二建集团公司环境管理体系》——ISO14001-19962.11《中化二建集团公司职业健康管理体系》——OHSAS180013、设备名细一览表瑞祥焦化冷鼓区共有非标设备22台，其工作量及各种技术性能如下表：4.施工程序施工准备→材料检验→预制加工→组装→焊接及检验→设备试验→设备防腐→设备保温→竣工验收5.施工准备1.图纸已经会审，有关规范、规程、标准等技术文件齐全。
2.施工技术方案已编制、审核、批准、技术交底已完成。
3.施工现场具备三通一平，满足施工要求。
4.施工用机具齐全，性能良好，满足施工要求。
5.施工用材料已落实，各种品种规格齐全，部分材料已进入场内。
6.基础验收完毕，具备安装条件。
7.小型贮罐应符合下列要求：1.基础中心标高允许偏差为±20mm2.每两米长度内任意两点高差应≤5mm3.圆周上任意两点高差应≤10mm。
6.材料检验及存放1.设备制作用所有钢材、配件、防腐涂料、保温材料、焊接材料以及其它材料必须具备产品质量合格证。
2.钢板表面不得有气孔、裂纹、拉裂、折叠、夹渣及重层等缺陷，质量应符合现行钢板标准的规定，制作设备的钢板厚度的允许偏差如下表。
3.焊接材料应有出厂质量证明书，对其有疑问时，应对焊接材料进行复验，复验合格后方可使用。
4.防腐材料应有合格证，并在有效期内，使用前应目视检查合格。
7.预制加工1.用δ=0.5～1.0mm的镀锌钢板制作检验样板。
当构件的曲率半径≤12.5m时,弧形样板的弦长为1.5m;曲率半径大于12.5m时,弧形样板长不得小于2m。
2.焊接接头的坡口型式按图纸要求，焊材选用E4303。
3.采用手工氧-乙炔气或半自动切割机进行钢材的切割。
7.4壁板预制1.预制前应绘制排版图，并应符合下列规定：2.槽体壁板必须压弧，符合规范要求。
3.直径小于12.5米的储罐,各带壁板的宽度不得小于500mm，长度不得小于1000mm。
直径大于或等于12.5米的储罐，各带壁板的宽度不得小于1000mm；长度不得小于2000mm。
4.各圈壁板的纵向焊缝宜向同一方向逐圈错开，其间距宜为板长的1/3，且不得小于500mm；5.底圈壁板的纵向焊缝与罐底对接焊缝间的距离，不得小于200mm；6.储罐壁开孔接管或开孔接管补强板外缘与槽壁纵向焊缝间的距离，不得小于200mm ；与环向焊缝间的距离，不得小于100mm ；7.包边角钢对接焊缝与壁板纵向焊缝间的距离，不得小于200mm ； 8.壁板尺寸允许偏差，应符合下表规定：单位（mm ）8.作找正时的基准线。
9.壁板卷制后，立置在平台上用样板检查。
垂直方向上用直线样板检查，其间隙不得大于1mm ；水平方向上用弧形样板检查，其间隙不得大于4mm 。
7.5底板预制1.底板在预制前要绘制排板图。
2.底板任意相邻焊缝之间的距离，不得小于200mm 。
3.底板的排板直径，宜按设计直径放大0.1%-0.2%。
4.到货钢板为开平板,底板在预制前要进行平直,以消除钢板自身应力。
7.6顶板预制1.顶板预制前要绘制排板图，并符合下列要求。
2.任意相邻焊缝的间距，不得小于200mm 。
3.包边角钢等弧形构件加工成型后，用弧形样板检查，其间隙不得大于2mm 。
8.设备组装焊接1.储槽直接在基础上采用倒装法组装，组装工序如下,焊接采用手工电弧焊,选用J422焊条。
2.设备制作施工顺序施工准备→材料检验→预制加工→组装→焊接及检验→设备试验→设备防腐→设备保温→竣工验收8.2底板的组焊1.底板在铺设前,应在底面进行防腐处理(搭接部位除外)，根据钢材到货的实际情况、以及现场的实际气候环境和甲方的意见，钢材的基层处理采用机械除锈，标准达到st2.5级。
2.在基础上划出十字中心线,根据排版图由中心向两侧铺设中幅板和边缘板。
找正后用卡具定位并点焊固定。
3. 罐底中幅板之间及中幅板与边缘板之间的对接接头可不开坡口或V型坡口。
不开坡口的接头，板边间隙应大于或等于6毫米，并需在背面使用3毫米以上的垫板。
4.罐底中幅板、边缘板的搭接焊缝应采用单面连续角焊缝，焊缝尺寸等于较薄板的厚度。
5.边缘板与罐壁板相焊接的部位应做成平滑支承面。
边缘板对接焊缝下面按图作好垫板，垫板必须与边缘板贴紧。
6.罐底采用手工焊时，宜按下列顺序进行焊接。
（1）中幅板的焊接，应将短焊缝焊完后再焊长缝；长缝焊接时，焊工要均匀对称分布，由中心向外分段退焊。
（2）边缘板的对接焊缝的焊接，焊工宜对称分布隔缝跳焊，焊缝表面应光滑平整。
（3）为了减少焊接变形，罐底与底圈壁板的环行角焊缝，宜由数对焊工对称分布在罐内和罐外（罐内焊工应在前约500毫米处），沿同一方向分段退焊，也可根据具体情况，采取先焊内圈再焊外圈的施焊顺序。
（4）边缘板的搭接焊缝，应由外向里分段退焊。
（5）最后焊接边缘板与中幅板的连接缝，焊工应沿圆周均匀分布，分段跳焊。
8.3筒体组焊1.大于等于400m3的贮罐筒体采用倒装法施工,小于400m3的贮罐筒体用16吨吊车进行正装法施工。
2.筒壁组装前,在底板上按内径画出圆周线,并沿圆周线点焊定位角钢。
3.顶圈壁板及包边角钢组装焊接后，应符合下列要求：(1)在内壁上任意点测量水平半径，其允许偏差为：当储罐直径不大于12.5m时,半径允许偏差为±13mm,当储罐直径大于12.5m且小于45m时, 其半径允许偏差为±19mm。
4.测量壁板上口的水平偏差应不大于3mm。
5.在壁板上下两侧测量周长偏差不应大于±0.2/1000。
6.测量每圈壁板的垂直度偏差应不大于其高度的3/1000。
7.壁板组装时,对接接头内壁应齐平,对口错边量应符合下列要求：（1）纵向焊接接头错边量应不大于板厚的1/10，且不应大于1.5mm。
（2）环向焊接接头错边量，当上圈壁板厚度小于8mm时，错边量不得大于1.5mm；当上圈壁板厚度大于等于8mm时，错边量不得大于板厚的1/5，且不大于3mm。
8.圆筒对接纵向焊缝形成的棱角，用弦长等于1/6直径且不小于300mm的内或外样板检查，其值不得大于（0.1δ+2）mm,且不大于5mm，对接环向焊缝形成的棱角，用长度不小于300mm的钢尺检查其值同上。
9.壳体同一断面上最大直径与最小直径之差不大于该断面设计内直径的1%，且不得大于30mm。
10.壳体组装时，执行<<JB/T4735-97>>的设备其相邻圆筒的纵向焊缝间距不小于100mm，筒节长度不小于300mm。
执行<<HGJ210-83>>的设备其相邻圆筒的纵向焊缝间距不小于500mm，筒节长度不小于1000mm。
11.罐壁应先焊纵焊缝，后焊环焊缝。
环焊缝的焊接应根据设备直径的大小，对称均匀分布焊工，并沿同一方向施焊。
搭接环焊缝应先焊内部断续角焊缝，再焊外部连续角焊缝。
8.4顶板的组焊1.在安装顶板前按7.3.2进行检查并应符合要求。
2.安装顶板前应先将顶板支撑组焊定位,如设计无顶板支撑,要按顶板的拱度做出临时支撑,以确保顶板的拱度。
3.包边角钢的自身连接必须采用对接接头。
4.包边角钢的焊接,应先焊对接缝,再焊内部搭接缝,最后焊接外部连续角焊缝。
5.罐顶板的焊接顺序为:先焊内侧的断续焊缝,后焊外部的连续焊缝；边续焊缝应先焊环向短环缝，再焊径向长焊缝。
长缝的施焊要由中心向外分段退焊；焊接顶板和包边角钢间的环焊缝时，焊工要对称均匀分布，沿同一方向分段退焊。
8.5其它构件及附属设备的安装1.安装开孔的接管,应保证和罐体轴线平等和垂直,偏斜不应大于2mm,接管上法兰面要平整,不得有焊接飞溅和径向沟痕。
安装接管法兰面应保证水平或垂直。
倾斜不应大于法兰外径的1/100，且不大于3mm，螺栓孔分布要跨中。
2.加热器的安装要保证施工图要求的坡度,并按施工图做强度试验合格。
3.所有配件及附属设备的开孔、接管、保温钉等均要在设备总体试验前安装完毕，设备试验合格后，不得在其本体再动电、气焊。
8.6贮罐的倒装施工强度验算根据现场的实际情况，因最重的是3000m3的贮槽，故本叙述以3000m3贮罐为例。
1.槽节提升布置如下图2.抱杆的选择：立杆规格为Φ219*6无缝钢管3.抱杆的强度核算a、受力分析图b、提升到最终状态抱杆和倒链的受力F 2=G/cos4.95º/12=49KN/0.9963/12=0.82KN F=F 2sin4.95º =0.07KN F 1=F/cos41.8º =0.094KNN=G/12+F 1sin41.8º+0.13KN(抱杆重量)+0.075KN =4.35KN C 、强度核算P=N*1.1*1.2=5.74 KN=5857KgM=4.35KN*182mm=791.8*103 Nmm=808*102Kg.cm 查表：ΦF=40.1cm 2 W=208cm 3 r=7.53cm G=545.4 KNλ=4000/75.3=53.12 根据λ查得：Φ=0.875σ==5857/0.875/40.1+808×102/208=555.4Kg/cm 2＜1700Kg/cm 2 经过核算抱杆强度满足要求.4. 倒链的选用12个10吨倒链可以满足使用.5. 筒体提升支撑圈及抱卡焊缝强度验算贴角焊缝的抗压、抗拉和抗剪容许压力查表得1200公斤/厘米2，由公式计算50000Kg/1200Kg/cm2=41.67厘米2，要求焊接焊角高度为6mm,则焊缝长度为41.67/0.4242=98.3厘米，整个提升圈上均匀分布有36个抱卡和12个吊耳，经验算满足要求。
