【CN209196674U】一种电工实验室照明装置【专利】

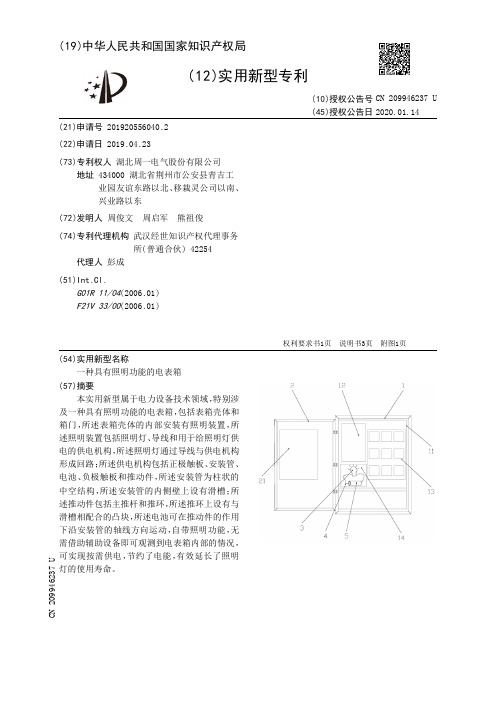

【CN209946237U】一种具有照明功能的电表箱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920556040.2(22)申请日 2019.04.23(73)专利权人 湖北周一电气股份有限公司地址 434000 湖北省荆州市公安县青吉工业园友谊东路以北、移栽灵公司以南、兴业路以东(72)发明人 周俊文 周启军 熊祖俊 (74)专利代理机构 武汉经世知识产权代理事务所(普通合伙) 42254代理人 彭成(51)Int.Cl.G01R 11/04(2006.01)F21V 33/00(2006.01)(54)实用新型名称一种具有照明功能的电表箱(57)摘要本实用新型属于电力设备技术领域，特别涉及一种具有照明功能的电表箱，包括表箱壳体和箱门，所述表箱壳体的内部安装有照明装置，所述照明装置包括照明灯、导线和用于给照明灯供电的供电机构，所述照明灯通过导线与供电机构形成回路；所述供电机构包括正极触板、安装管、电池、负极触板和推动件，所述安装管为柱状的中空结构，所述安装管的内侧壁上设有滑槽；所述推动件包括主推杆和推环，所述推环上设有与滑槽相配合的凸块，所述电池可在推动件的作用下沿安装管的轴线方向运动，自带照明功能，无需借助辅助设备即可观测到电表箱内部的情况，可实现按需供电，节约了电能，有效延长了照明灯的使用寿命。
权利要求书1页 说明书3页 附图1页CN 209946237 U 2020.01.14C N 209946237U权 利 要 求 书1/1页CN 209946237 U1.一种具有照明功能的电表箱，包括表箱壳体(1)和箱门(2)，所述表箱壳体(1)的侧端通过合页铰接有箱门(2)，其特征在于：所述表箱壳体(1)的内部安装有照明装置，所述照明装置包括照明灯(3)、导线(4)和用于给照明灯(3)供电的供电机构(5)，所述照明灯(3)通过导线(4)与供电机构(5)形成回路；所述供电机构(5)包括正极触板(51)、安装管(52)、电池(53)、负极触板(54)和推动件(55)，所述安装管(52)为柱状的中空结构，所述安装管(52)的内侧壁上设有滑槽；所述推动件(55)包括主推杆(551)和推环(552)，所述推环(552)上设有与滑槽相配合的凸块(553)，所述电池(53)可在推动件(55)的作用下沿安装管(52)的轴线方向运动。

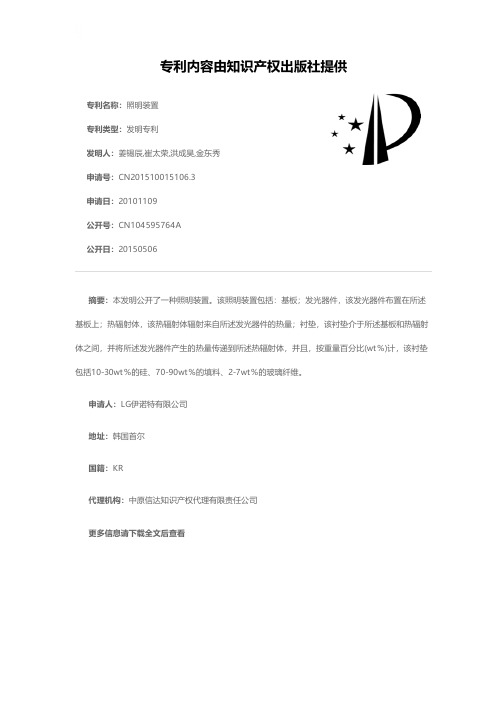

照明装置[发明专利]
![照明装置[发明专利]](https://img.taocdn.com/s3/m/9398993e195f312b3069a568.png)
专利名称：照明装置
专利类型：发明专利
发明人：姜锡辰,崔太荣,洪成昊,金东秀申请号：CN201510015106.3
申请日：20101109
公开号：CN104595764A
公开日：
20150506
专利内容由知识产权出版社提供
摘要：本发明公开了一种照明装置。
该照明装置包括：基板；发光器件，该发光器件布置在所述基板上；热辐射体，该热辐射体辐射来自所述发光器件的热量；衬垫，该衬垫介于所述基板和热辐射体之间，并将所述发光器件产生的热量传递到所述热辐射体，并且，按重量百分比(wt％)计，该衬垫包括10-30wt％的硅、70-90wt％的填料、2-7wt％的玻璃纤维。
申请人：LG伊诺特有限公司
地址：韩国首尔
国籍：KR
代理机构：中原信达知识产权代理有限责任公司
更多信息请下载全文后查看。

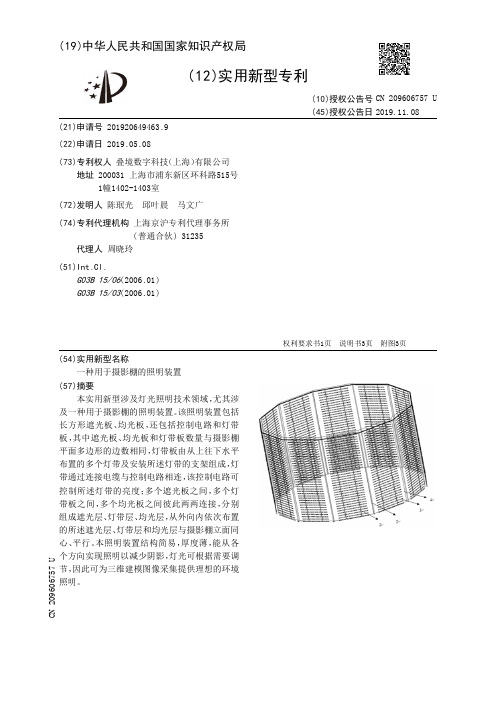

【CN209606757U】一种用于摄影棚的照明装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920649463.9(22)申请日 2019.05.08(73)专利权人 叠境数字科技（上海）有限公司地址 200031 上海市浦东新区环科路515号1幢1402-1403室(72)发明人 陈珉光 邱叶晨 马文广 (74)专利代理机构 上海京沪专利代理事务所(普通合伙) 31235代理人 周晓玲(51)Int.Cl.G03B 15/06(2006.01)G03B 15/03(2006.01)(54)实用新型名称一种用于摄影棚的照明装置(57)摘要本实用新型涉及灯光照明技术领域，尤其涉及一种用于摄影棚的照明装置。
该照明装置包括长方形遮光板、均光板，还包括控制电路和灯带板，其中遮光板、均光板和灯带板数量与摄影棚平面多边形的边数相同，灯带板由从上往下水平布置的多个灯带及安装所述灯带的支架组成，灯带通过连接电缆与控制电路相连，该控制电路可控制所述灯带的亮度；多个遮光板之间，多个灯带板之间，多个均光板之间彼此两两连接，分别组成遮光层、灯带层、均光层，从外向内依次布置的所述遮光层、灯带层和均光层与摄影棚立面同心、平行。
本照明装置结构简易，厚度薄，能从各个方向实现照明以减少阴影，灯光可根据需要调节，因此可为三维建模图像采集提供理想的环境照明。
权利要求书1页 说明书3页 附图3页CN 209606757 U 2019.11.08C N 209606757U权 利 要 求 书1/1页CN 209606757 U1.一种用于摄影棚的照明装置，包括长方形的遮光板和均光板，所述摄影棚平面为多边形，其特征在于，还包括控制电路和灯带板，所述遮光板、均光板和灯带板数量与所述多边形的边数相同，所述灯带板由从上往下水平布置的多个灯带及安装所述灯带的支架组成，所述灯带的灯珠朝所述摄影棚内，所述灯带通过连接电缆与所述控制电路相连，该控制电路可控制所述灯带的亮度；多个所述遮光板位于最外侧，两两连接，沿所述摄影棚立面一周组成一圈密闭的与所述摄影棚平面形状和尺寸匹配的遮光层；多个所述灯带板两两相连，沿所述遮光层立面一周组成灯带层；多个所述均光板在内侧两两相连，沿所述灯带层立面一周组成均光层；从外向内依次布置的所述遮光层、灯带层和均光层与所述摄影棚立面同心、平行。
照明装置[发明专利]
![照明装置[发明专利]](https://img.taocdn.com/s3/m/7e48ae110242a8956aece44b.png)
专利名称：照明装置
专利类型：发明专利
发明人：陈国勋,江逊旌,沙益安,杨翔云申请号：CN201410008690.5
申请日：20140107
公开号：CN104344254A
公开日：
20150211
专利内容由知识产权出版社提供
摘要：一种照明装置包含散热座、至少一发光模组及绝缘胶合层。
发光模组设于该散热座的表面。
绝缘胶合层位于该发光模组和散热座之间，用于将发光模组黏合固定于该散热座。
其中该绝缘胶合层包含高分子成分及散布于该高分子成分中的导热填料，该高分子成分至少包含热固型树脂。
绝缘胶合层的导热率大于0.5W/m-K，厚度为0.02～10mm，该绝缘胶合层与散热座和发光模组间的结合力大于300g/cm，且可承受至少500伏特的电压。
本发明的绝缘胶合层并无传统硅高分子黏合材料的流油和劣化等缺点，且本发明的绝缘胶合层具有高导热率及强黏着力，因此特别适用于例如LED照明的高导热需求场合。
申请人：聚鼎科技股份有限公司
地址：中国台湾新竹市
国籍：CN
代理机构：隆天国际知识产权代理有限公司
更多信息请下载全文后查看。

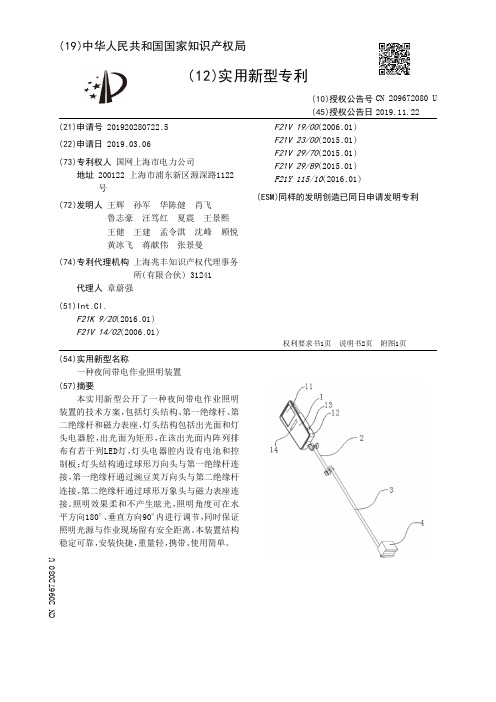

【CN209672080U】一种夜间带电作业照明装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920280722.5(22)申请日 2019.03.06(73)专利权人 国网上海市电力公司地址 200122 上海市浦东新区源深路1122号(72)发明人 王辉 孙军 华陈健 肖飞 鲁志豪 汪笃红 夏震 王景熙 王健 王建 孟令淇 沈峰 顾悦 黄冰飞 蒋献伟 张景曼 (74)专利代理机构 上海兆丰知识产权代理事务所(有限合伙) 31241代理人 章蔚强(51)Int.Cl.F21K 9/20(2016.01)F21V 14/02(2006.01)F21V 19/00(2006.01)F21V 23/00(2015.01)F21V 29/70(2015.01)F21V 29/89(2015.01)F21Y 115/10(2016.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种夜间带电作业照明装置(57)摘要本实用新型公开了一种夜间带电作业照明装置的技术方案，包括灯头结构、第一绝缘杆、第二绝缘杆和磁力表座，灯头结构包括出光面和灯头电器腔，出光面为矩形，在该出光面内阵列排布有若干列LED灯，灯头电器腔内设有电池和控制板；灯头结构通过球形万向头与第一绝缘杆连接，第一绝缘杆通过豌豆荚万向头与第二绝缘杆连接，第二绝缘杆通过球形万象头与磁力表座连接。
照明效果柔和不产生眩光，照明角度可在水平方向180°、垂直方向90°内进行调节，同时保证照明光源与作业现场留有安全距离。
本装置结构稳定可靠，安装快捷，重量轻，携带、使用简单。
权利要求书1页 说明书2页 附图1页CN 209672080 U 2019.11.22C N 209672080U权 利 要 求 书1/1页CN 209672080 U1.一种夜间带电作业照明装置，包括灯头结构、第一绝缘杆、第二绝缘杆和磁力表座，其特征在于：所述灯头结构包括出光面和灯头电器腔，所述出光面为矩形，在该出光面内阵列排布有若干列LED灯，所述灯头电器腔内设有电池和控制板；所述灯头结构通过球形万向头与第一绝缘杆连接，所述第一绝缘杆通过豌豆荚万向头与所述第二绝缘杆连接，所述第二绝缘杆通过球形万象头与磁力表座连接。

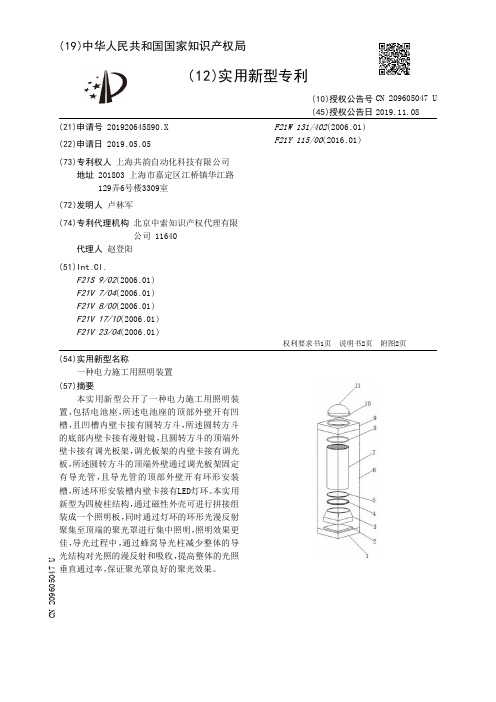

【CN209605047U】一种电力施工用照明装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920645890.X(22)申请日 2019.05.05(73)专利权人 上海共韵自动化科技有限公司地址 201803 上海市嘉定区江桥镇华江路129弄6号楼3309室(72)发明人 卢林军 (74)专利代理机构 北京中索知识产权代理有限公司 11640代理人 赵登阳(51)Int.Cl.F21S 9/02(2006.01)F21V 7/04(2006.01)F21V 8/00(2006.01)F21V 17/10(2006.01)F21V 23/04(2006.01)F21W 131/402(2006.01)F21Y 115/00(2016.01)(54)实用新型名称一种电力施工用照明装置(57)摘要本实用新型公开了一种电力施工用照明装置，包括电池座，所述电池座的顶部外壁开有凹槽，且凹槽内壁卡接有圆转方斗，所述圆转方斗的底部内壁卡接有漫射镜，且圆转方斗的顶端外壁卡接有调光板架，调光板架的内壁卡接有调光板，所述圆转方斗的顶端外壁通过调光板架固定有导光管，且导光管的顶部外壁开有环形安装槽，所述环形安装槽内壁卡接有LED灯环。
本实用新型为四棱柱结构，通过磁性外壳可进行拼接组装成一个照明板，同时通过灯环的环形光漫反射聚集至顶端的聚光罩进行集中照明，照明效果更佳，导光过程中，通过蜂窝导光柱减少整体的导光结构对光照的漫反射和吸收，提高整体的光照垂直通过率，保证聚光罩良好的聚光效果。
权利要求书1页 说明书2页 附图2页CN 209605047 U 2019.11.08C N 209605047U权 利 要 求 书1/1页CN 209605047 U1.一种电力施工用照明装置，包括电池座(1)，其特征在于，所述电池座(1)的顶部外壁开有凹槽，且凹槽内壁卡接有圆转方斗(3)，所述圆转方斗(3)的底部内壁卡接有漫射镜(2)，且圆转方斗(3)的顶端外壁卡接有调光板架(4)，调光板架(4)的内壁卡接有调光板(5)，所述圆转方斗(3)的顶端外壁通过调光板架(4)固定有导光管(7)，且导光管(7)的顶部外壁开有环形安装槽，所述环形安装槽内壁卡接有LED灯环(8)，且导光管(7)的顶端外壁套接有密封盖(9)，所述密封盖(9)的顶端外壁开有环形槽，且环形槽内壁卡接有导光光环(10)，导光光环(10)的顶端外壁卡接有聚光罩(11)，所述导光管(7)的内壁等距离环形排列有蜂窝导光柱(13)，且蜂窝导光柱(13)的外壁包裹有柔性套管(12)。
一种灯具[实用新型专利]
专利名称：一种灯具
专利类型：实用新型专利
发明人：于晓明
申请号：CN201920416599.5申请日：20190328
公开号：CN209605077U
公开日：
20191108
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种灯具，包括底座、支撑架、光源、光源板、散热器和导光灯罩，支撑架设置在底座上，散热器设置在支撑架上，光源板固定在散热器的下方，光源固定在光源板上，导光灯罩环绕支撑架设置，导光灯罩的上部与散热器连接，支撑架的内部设置有用于放置电源驱动装置的腔体，导光灯罩的内侧壁上设置有条形齿面，条形齿面沿导光灯罩的高度方向呈多个排列，光源位于导光灯罩的壁厚中，光源的光线照射到条形齿面上后反射至导光灯罩的外面。
通过将光源设置在导光灯罩的壁厚中，利用带齿的立体导光灯罩将光向外反射出，在不需要光的方向，不设置导光灯罩，没有使灯具光的利用率降低，并且支撑架中间的部分可以空出来做为放置电源驱动的腔体。
申请人：东莞市唯欧照明科技有限公司,于晓明
地址：523850 广东省东莞市长安镇乌沙社区民二路5号二楼202
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：李海建
更多信息请下载全文后查看。
一种实验室节能照明系统[实用新型专利]
专利名称：一种实验室节能照明系统专利类型：实用新型专利
发明人：赵树理
申请号：CN201721769261.5
申请日：20171218
公开号：CN207914295U
公开日：
20180928
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种实验室节能照明系统，包括多个实验柜体，每个所述实验柜体内均设置有实验台，所述实验台上方设置有抽风口；对应每个所述抽风口设置的风力发电装置，每个所述风力发电装置均包括风轮、发电机和整流器；蓄电池组，每个所述整流器的直流电输出端均连接所述蓄电池组；设置在每个所述实验柜体内的照明灯，每个照明灯均连接所述蓄电池组，所述蓄电池组和每个所述照明灯之间均设置有手动开关和感应开关；微处理器和对应每个所述感应开关设置的热释电红外传感器。
该实验室节能照明系统具有设计科学、能源可回收、人走灯灭、实验成本低的优点。
申请人：郑州需求侧能源管理有限公司
地址：450001 河南省郑州市高新技术产业开发区西三环路279号12幢13层65号
国籍：CN
代理机构：郑州德勤知识产权代理有限公司
代理人：黄红梅
更多信息请下载全文后查看。
一种照明装置[实用新型专利]
专利名称：一种照明装置
专利类型：实用新型专利
发明人：吴县明,吴文龙
申请号：CN202022398439.8申请日：20201023
公开号：CN212900987U
公开日：
20210406
专利内容由知识产权出版社提供
摘要：本实用新型提供一种照明装置，涉及照明技术领域。
本实用新型所述照明装置，包括无线通信模块和金属隔离片，所述金属隔离片上设有连通结构，所述无线通信模块的两端分别位于所述金属隔离片的两侧，所述无线通信模块包括天线，所述天线穿设于所述连通结构并外露于被照明区域，以接收和/或发送无线信号。
本实用新型所述照明装置，通过所述金属隔离片形成对天线需要接收的信号和/或发射的无线信号进行反射，在一定程度上起到天线参考地的作用，避免信号的丢失；另外，所述金属隔离片还可以对位于所述金属隔离片上远离所述天线的外露部分一侧的元器件或电路结构进行隔离或屏蔽，避免对所述天线的外露部分接收和/或发射的信号造成影响。
申请人：深圳市智岩科技有限公司
地址：518000 广东省深圳市南山区桃源街道平山社区平山一路2号南山云谷创业园二期9栋5层502室
国籍：CN
代理机构：北京隆源天恒知识产权代理事务所(普通合伙)
代理人：吴航
更多信息请下载全文后查看。
一种实验室用照明装置
专利名称：一种实验室用照明装置专利类型：实用新型专利
发明人：拜小枫,谭验
申请号：CN202122406515.X 申请日：20210929
公开号：CN215722824U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型涉及照明装置技术领域，尤其涉及一种实验室用照明装置，其包括机架、照明灯和安装机构；安装机构上设置机架；机架上设置照明灯；安装机构包括固定半筒、固定板、导杆、弹簧、圆筒、转轴和把手；固定半筒设置两组，两组固定半筒组成固定筒；导杆一端滑动设置在固定半筒上，另一端连接固定板；弹簧设置在固定半筒上，位于固定半筒和导杆之间；圆筒一端连接固定板，与导杆平行，且与导杆位于固定板的同一侧；转轴转动贯穿设置在固定半筒上，一端设置在圆筒内部，另一端设置把手；转轴一端侧壁上设置限位销；圆筒的侧壁上设置有滑槽；限位销设置在滑槽内。
本实用新型中，装置使用时仅需要转动把手，即可移动，便于使用，操作简单。
申请人：东莞净拓生物科技有限公司
地址：523000 广东省东莞市松山湖园区科技九路6号6栋101室
国籍：CN
代理机构：北京中政联科专利代理事务所(普通合伙)
代理人：刘艳
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920220226.0
(22)申请日 2019.02.21
(73)专利权人 内蒙古工业大学
地址 内蒙古自治区呼和浩特市新城区爱民
路(北)49号
(72)发明人 寇志伟 崔啸鸣 李文军 徐明娜
马德智 王永峰 巴特尔
(74)专利代理机构 北京东方盛凡知识产权代理
事务所(普通合伙) 11562
代理人 牟炳彦
(51)Int.Cl.
F21S 8/00(2006.01)
F21V 19/02(2006.01)
F21V 21/22(2006.01)
F21V 17/12(2006.01)
F21Y 115/10(2016.01)
(54)实用新型名称一种电工实验室照明装置(57)摘要本实用新型公开了一种电工实验室照明装置，包括安装在电工实验台上的两个照明装置，两个所述照明装置包括固定安装在电工实验台的上端左右两侧的安装条，两个所述安装条内均开设有条形安装槽，所述条形安装槽内的相对内壁之间转动连接有螺杆，所述螺杆上螺纹套接有移动套，所述安装条的外侧壁上转动连接有把手，所述把手的一端贯穿条形安装槽并与螺杆固定连接，所述移动套的上端固定连接有移动杆，所述安装条的顶端侧壁上开设有与移动杆位置对应的活动槽，所述移动杆的上端固定连接有照明机构。
本实用新型结构紧凑，操作方便，便于对电工实验台的台面上进行照明，且照明范围可根据实验具体位置进行适当调节，
使用效果很好。
权利要求书1页 说明书3页 附图2页CN 209196674 U 2019.08.02
C N 209196674
U
权 利 要 求 书1/1页CN 209196674 U
1.一种电工实验室照明装置，包括安装在电工实验台（1）上的两个照明装置，其特征在于，两个所述照明装置包括固定安装在电工实验台（1）的上端左右两侧的安装条（2），两个所述安装条（2）内均开设有条形安装槽（3），所述条形安装槽（3）内的相对内壁之间转动连接有螺杆（4），所述螺杆（4）上螺纹套接有移动套（5），所述安装条（2）的外侧壁上转动连接有把手（8），所述把手（8）的一端贯穿条形安装槽（3）并与螺杆（4）固定连接，所述移动套（5）的上端固定连接有移动杆（6），所述安装条（2）的顶端侧壁上开设有与移动杆（6）位置对应的活动槽（7），所述移动杆（6）的上端固定连接有照明机构，所述安装条（2）的背面一侧活动连接有对移动套（5）进行导向的导向机构，所述导向机构的一端贯穿条形安装槽（3）并与移动套（5）的侧壁固定连接。
2.根据权利要求1所述的一种电工实验室照明装置，其特征在于，所述照明机构包括安装在移动杆（6）侧壁上的L型固定杆（9），所述L型固定杆（9）的上端固定连接有金属伸缩管（10），所述金属伸缩管（10）的前端固定安装有LED照明灯（11）。
3.根据权利要求2所述的一种电工实验室照明装置，其特征在于，所述电工实验台（1）设置有电源，所述LED照明灯（11）通过导线与电源电性连接。
4.根据权利要求3所述的一种电工实验室照明装置，其特征在于，所述移动杆（6）的侧壁上开设有螺纹孔（14），所述L型固定杆（9）螺纹套设在螺纹孔（14）内。
5.根据权利要求4所述的一种电工实验室照明装置，其特征在于，所述导向机构包括固定连接在移动套（5）侧壁上的导向杆（12），所述安装条（2）的背面侧壁上开设有与导向杆（12）位置对应的导向槽，所述导向杆（12）的外侧一端贯穿导向槽并固定连接有导向块（13）。
6.根据权利要求5所述的一种电工实验室照明装置，其特征在于，所述导向块（13）的内侧侧壁与安装条（2）的侧壁滑动连接。
2。
