门机控制器故障判断
车库门控制器的故障排查
车库门控制器的故障排查车库门是现代生活中必需品之一，而车库门控制器则为车库门的正常使用提供了保障。
但有时我们可能会遇到车库门控制器出现故障的情况，本文将介绍车库门控制器常见故障及其解决方法。
故障一：车库门无法打开或关闭解决方案1.检查电源：确保车库门控制器插座连接牢固，电源线没有断裂。
2.检查遥控器：确认遥控器电池是否有电，遥控器信号是否正常。
3.检查门的连接点：检查门的安装位置是否正常，门的连接点是否松动，门与轨道之间是否可顺畅喇叭。
4.检查开关：有时候，门的开关可能会停止工作。
使用多用途工具从控制器上连接的弹簧端向控制器轻轻地挤压，以激活开关。
故障二：车库门开启时，会再次突然关闭解决方案1.检查开关：有时候门的开关或附加开关可能会故障。
使用多用途工具从门控制器上连接的弹簧端向控制器轻轻地挤压，以激活开关。
2.检查障碍物：门开启时，可能会碰到障碍物，导致门瞬间关闭。
确认门前是否清晰，避免堆放物品和车辆在门前。
故障三：门没有关闭或没有完全关闭解决方案1.调整传感器：门的传感器可能需要调整。
通过调整传感器距离或方向，确保门完全关闭。
2.调整车库门控制器：门控制器可能需要重新编程或调整，以确保门完全闭合。
故障四：门不响应遥控器命令或命令延迟解决方案1.检查电池：遥控器电池可能已耗尽。
更换新电池并测试遥控器。
2.检查信号：确认遥控器是否与控制器之间有障碍。
增加距离，确保信号更清晰。
3.检查天气：天气因素可能会影响信号。
如果遇到类似情况，请等待或尝试更换位置。
4.门控制器的操作速度慢：检查车库门控制器的配置是否正确，是否有bug或软件错误，如果发现问题可以联系设备的生产厂家或经销商帮助解决。
总的来说，车库门有它们的故障模式-使用和时间。
对你最新的问题，只要你在与门控制器和门做正确的工作，你应该可以诊断和解决任何问题。
蒂森故障参考
蒂森克虏伯电梯TCM常见故障的诊断、分析及处理1、门系统方面的故障故障现象：电梯门关闭，内外指令正常登记，运行方向及COP、LIP楼层显示正常，不能启动也不能开门，关人。
故障解释：门锁机械锁钩在XX层卡住，在特性芯片内的门型号必须被正确设定。
现场处理:检查特性芯片的门机型号设定,带有门板驱动机构的一般设定参数：A093/F0F3=04，如果设定成其他值如28等，则偶尔会出现这个故障。
2）06XX故障现象：电梯门已经关闭，单梯内外指令全部消号，并联梯内指令消号,无法登记，无运行方向，COP、LIP楼层显示正常，不能启动也不能开门，关人。
故障解释：电梯三次关门尝试门锁不能闭合，15分钟后再次尝试。
现场处理:A）检查该层的门锁触点是否合得上，是否锁钩闭合不上，调整；B）检查该层的厅门机械部件是否卡阻，是否受到撞击，调整；C）检查厅门地坎内是否有异物如螺丝、小石子致厅门门锁不能闭合；D）检查门锁接线是否松动，接线盒也要一起检查，紧固。
3）14XX故障现象：电梯在运行中急停，层显消号，系统复位后显示”JU”调整运行结束后再次恢复正常运行。
现场处理:A）通过DU1检查故障代码，看XX是哪一层，一般来说使用MS2板的系统比较准确，国产的如MS2-C,MS3-C,MS3-S则不一定准确；B）有个别厅门锁触点因不能完全插入导致虚接，仔细检查并调整；C）门锁机械装置不到位致门锁触点闭合不牢靠，调整并活动部分润滑；D）高速电梯重点检查门锁片插入深度及簧片变形量，很重要；E）门锁触点回路接线松动；F）高层电梯使用的K139.1,K139.2,K139.3触点或接线不良；4）6300/63XX故障现象：电梯门已经关闭，电梯运行时突然门锁断开，该故障现象与14XX基本上相同，急停，消号，电梯重新调整运行后恢复。
现场处理：（与14XX处理方法基本相同）A）通过DU1检查故障代码，看XX是哪一层，一般来说使用MS2板的系统比较准确，国产的如MS2-C,MS3-C,MS3-S则不一定准确；B）有个别厅门锁触点因不能完全插入导致虚接，仔细检查并调整；C）门锁机械装置不到位致门锁触点闭合不牢靠，调整并活动部分润滑；D）高速电梯重点检查门锁片插入深度及簧片变形量，很重要；E）门锁触点回路接线松动；F）高层电梯使用的K139.1,K139.2,K139.3触点或接线不良；5）0701/0801故障现象：电梯开门到位后，虽门保护信号均正常也按住关门却不能正常关门，层显正常，大概30秒后关门，然后运行。

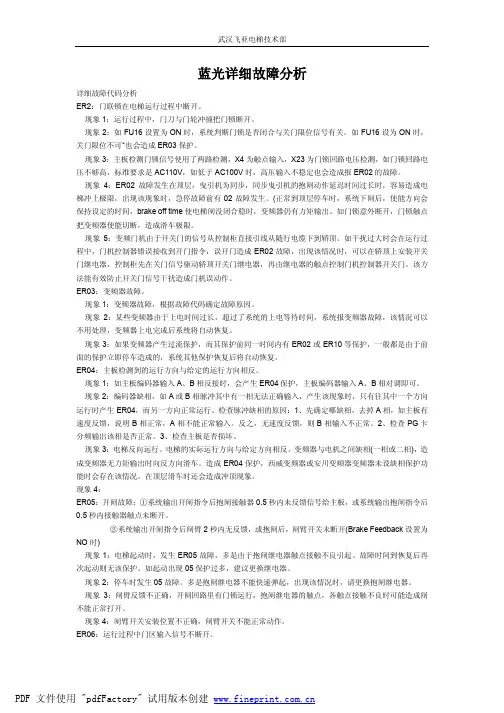

蓝光详细故障分析
蓝光详细故障分析详细故障代码分析ER2：门联锁在电梯运行过程中断开。
现象1：运行过程中，门刀与门轮冲撞把门锁断开。
现象2：如FU16设置为ON时，系统判断门锁是否闭合与关门限位信号有关。
如FU16设为ON时，关门限位不可*也会造成ER03保护。
现象3：主板检测门锁信号使用了两路检测，X4为触点输入，X23为门锁回路电压检测，如门锁回路电压不够高，标准要求是AC110V，如低于AC100V时，高压输入不稳定也会造成报ER02的故障。
现象4：ER02故障发生在顶层，曳引机为同步，同步曳引机的抱闸动作延迟时间过长时，容易造成电梯冲上极限，出现该现象时，急停故障前有02故障发生。
(正常到顶层停车时，系统下闸后，使能方向会保持设定的时间，brake off time使电梯闸没闭合稳时，变频器仍有力矩输出。
如门锁意外断开，门锁触点把变频器使能切断，造成滑车极限。
现象5：变频门机由于开关门的信号从控制柜直接引线从随行电缆下到轿顶。
如干扰过大时会在运行过程中，门机控制器错误接收到开门指令，误开门造成ER02故障，出现该情况时，可以在轿顶上安装开关门继电器，控制柜先在关门信号驱动轿顶开关门继电器，再由继电器的触点控制门机控制器开关门。
该方法能有效防止开关门信号干扰造成门机误动作。
ER03：变频器故障。
现象1：变频器故障，根据故障代码确定故障原因。
现象2：某些变频器由于上电时间过长，超过了系统的上电等待时间，系统报变频器故障，该情况可以不用处理，变频器上电完成后系统将自动恢复。
现象3：如果变频器产生过流保护，而其保护前同一时间内有ER02或ER10等保护，一般都是由于前面的保护立即停车造成的，系统其他保护恢复后将自动恢复。
ER04：主板检测到的运行方向与给定的运行方向相反。
现象1：如主板编码器输入A、B相反接时，会产生ER04保护，主板编码器输入A、B相对调即可。
现象2：编码器缺相，如A或B相脉冲其中有一相无法正确输入，产生该现象时，只有往其中一个方向运行时产生ER04，而另一方向正常运行。
门禁系统故障排除方法及常见问题处理
门禁系统故障排除方法及常见问题处理门禁系统故障的常见排除方法有四种，分别是：软件测试法、硬件指示灯法、替换排除法与分离排除法门禁门锁系统控制图一、软件测试法：利用门禁系统管理软件，检测各硬件运行状态等。
1、检测法：启动管理软件，进入总控制台选中门，点击检测控制器，软件运行信息会提示相关故障，那么就可以根据相关信息处理。
2、实时监控法：总控制台—实时监控，实时监控对应相应的刷卡指示灯方便查出刷卡不开门的故障。
3、搜索.net法：基本设置—控制器—搜索.net，有助于查找TCP/IP控制器的通讯故障对应通讯指示灯有助于查找通讯故障。
请关闭防火墙!二、硬件指示灯法：通电时查看各硬件部位的指示灯及CPU指示灯等。
1、通电时，我们可以看电源指示灯POWER，CPU指示灯闪烁判断控制器是否处于工作状态。
2、刷卡时，我们可以看card灯判断是否有读卡数据传输到控制器。
3、按出门按钮，我们可以看继电器指示灯，是否咔嚓响一下，判断控制器继电器输出是否正常。
4、通讯操作时看TX和RX灯，TCP控制器Rx(Link)灯常亮标示接线大致没有问题。
Tx灯闪烁表示正在通讯。
5、err灯闪烁代表控制器出现故障了，在软件检测获得详细信息。
6、视频控制器也可以看电源指示灯，ping时Rj45口指示灯是否交替闪烁。
7、485有源转换器有无闪烁可以判断电脑有无数据发送。
三、替换排除法：对不能判定的硬件，进行替换来排除故障。
1、设备替换法：这个只能参考，不能完全确定，因为，如果是某个环境或者因素引起的不一定会马上表现出来，就像人的慢性疾病有一个潜伏期，过段时间同样会引起问题出现，如果换下来的怀疑有问题的设备，单独检测没有问题，这可能是布线等环境干扰问题，应该积极地继续查找故障源。
2、电脑替换法：可以判断是否是客户的电脑或者操作系统环境、病毒问题，串口输出或者设置不对。
3、数据库、软件替换法：比如提取记录或上传设置失败，生成报表失败等，可以用另一个全新的数据库或软件，确定问题的范围。
自动门常见故障及其维修
自动门常见故障及其维修
自动门常见故障有：
1、电动自动门运行变慢或完全停止：此时门开启度可能不够，可能是由于电源电压低、机器损坏、控制器故障等原因，可以通过检查电源电压、更换机器或更换控制器来解决。
2、自动门无法随控制器一起启动：此时门可能是断线、机械故障或电子组件故障，可以先检查电源线有没有断路，检查机械是否被卡住，检查电子组件是否有故障。
3、自动门不断开关：此时可能是电子组件、保护装置及传感器故障，可以检查电子组件是否有故障，检查保护装置是否有问题，检查传感器的有效性。
4、自动门控制器不响应：控制器可能故障，可以更换控制器，或者仔细检查电路图来确定是否有接触问题。
通过以上的故障检查及维修方法，可以对自动门进行维修和保养，以确保自动门正常使用。

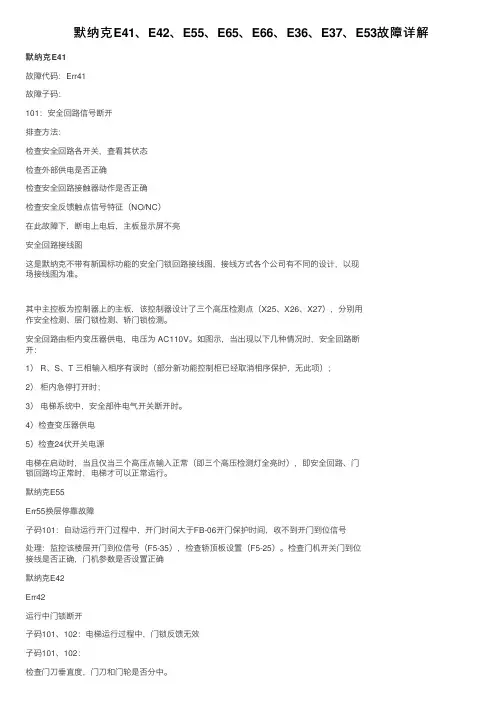

默纳克E41、E42、E55、E65、E66、E36、E37、E53故障详解
默纳克E41、E42、E55、E65、E66、E36、E37、E53故障详解默纳克E41默纳克故障代码：Err41故障⼦码：101：安全回路信号断开排查⽅法：检查安全回路各开关，查看其状态检查外部供电是否正确检查安全回路接触器动作是否正确检查安全反馈触点信号特征（NO/NC）在此故障下，断电上电后，主板显⽰屏不亮安全回路接线图这是默纳克不带有新国标功能的安全门锁回路接线图，接线⽅式各个公司有不同的设计，以现场接线图为准。
其中主控板为控制器上的主板，该控制器设计了三个⾼压检测点（X25、X26、X27），分别⽤作安全检测、层门锁检测、轿门锁检测。
安全回路由柜内变压器供电，电压为 AC110V。
如图⽰，当出现以下⼏种情况时，安全回路断开：1） R、S、T 三相输⼊相序有误时（部分新功能控制柜已经取消相序保护，⽆此项）；2）柜内急停打开时；3）电梯系统中，安全部件电⽓开关断开时。
4）检查变压器供电5）检查24伏开关电源电梯在启动时，当且仅当三个⾼压点输⼊正常（即三个⾼压检测灯全亮时），即安全回路、门锁回路均正常时，电梯才可以正常运⾏。
默纳克E55Err55换层停靠故障⼦码101：⾃动运⾏开门过程中，开门时间⼤于FB-06开门保护时间，收不到开门到位信号处理：监控该楼层开门到位信号（F5-35），检查轿顶板设置（F5-25）。
检查门机开关门到位接线是否正确，门机参数是否设置正确默纳克E42Err42运⾏中门锁断开⼦码101、102：电梯运⾏过程中，门锁反馈⽆效⼦码101、102：检查门⼑垂直度，门⼑和门轮是否分中。
检查导靴和轿厢防晃装置是否过松，导致轿厢运⾏时晃动过⼤。
检查厅，轿门锁是否连接正常检查门锁接触器动作是否正常检查门锁接触器反馈点信号特征（NO/NC）检查外围供电是否正常，（测量变压器输出电压，检查保险丝）检查输⼊输出主电源供电电缆是否接触不良。
（主电缆供电不好，会导致门锁变压器输⼊电压偶尔降低，门锁接触器电压不⾜）新国标门锁电路原理图⽼国标门锁电路原理图其中主控板为控制器上的主板，该控制器设计了三个⾼压检测点（X25、X26、X27），分别⽤作安全检测、层门锁检测、轿门锁检测。
门机故障分析
M
AC
运行指令
1、输入电压过高：直流电压Ud＝2.34×220V＝514V 如果输入电压变大，直流母线电压更高，甚至达到制动 电压。用万用表判别即可。 2、制动单元坏 （1）无法将电能转化为热能释放出去。制动单元相当 于一个闸门，当母线电压达到制动电压，制动单元便将 电阻与母线导通。 （2）制动单元上有制动指示灯，当电机制动时，若制 动单元坏，指示灯不亮。 3、电阻片断开、虚接 ①电阻片完全断开便无法制动，没有电流流通，电阻片 虚接会使阻值变大，电流变小，不能在规定时间内完成 制动。 ②用万用表测阻值。 4、门机超载、甩钩也会出现此故障，电机发电回馈母 线
1 #木薯干大机PLC通讯故障
故障现象：司机反应无论是在司机室还是 用遥控器操作，大机都没有任何反应，上 位操作界面右上角显示PLC未连接，检查 发现机下PLC故障指示灯频闪，输出模块 上OK灯频闪。 故障分析： ①上位与通讯模块通讯中断 ②PLC通讯线插头掉
③PLC模块与输入输出连接底板脱扣 ④PLC程序故障 故障处理：上机后发现上位操作界面与PLC通 讯未连接，检查发现PLC通讯模块出通讯线 接头接触不良，重新插拔后，连接正常，但 是PLC通讯故障仍未消是PLC内部通讯 故障，连接PLC程序查看故障记录，发现有 一 故障PLC无法复位，通过PLC编程软件手 动删除程序后，故障消除，试车后正常。
故障处理： 检查大机锚固限位和防撞限位均未动作，通 知司机操作主令手柄，夹轨器动作正常，检查电 缆卷筒限位（PLC处指示灯）均为动作，但大机 仍无行走动作。 查看图纸发现大机有机下行走按钮，在机下 操作左行，右行，大机正常行走，但只有一档， 查看梯形图发现机下行走只允许一档。 机下行走正常说明，行走变频器以及PLC模 块运行正常，可以判定故障点在主令控制器。 更换主令控制器。
佛马特门机故障解决
专业电梯门系统 技术资料故障解决方案上海贝思特佛马特门机有限公司上海市南汇区航头镇大麦湾工业区Phone: 86-21-58228800 Fax: 86-21-58229061E-mail: marketing@目录DIP开关设置错误导致关门撞击 (1)门刀没有从门锁开启滚轮中间通过导致关门撞击 (2)门板间隙过小导致关门撞击 (3)机械阻力导致的开门不到位 (4)门板和地坎的间隙导致开门受阻 (5)门刀没有完全张开导致的开门撞击 (6)保险丝熔断 (7)厅门锁未闭合导致电梯不走车 (8)编码器反相导致的自学习不成功 (9)门仅运行26cm (10)马达反相导致的自学习不成功 (11)挂门板倾斜导致的摩擦噪音 (12)厅门关闭弹簧的摩擦噪音 (13)信号干扰引起的关门运行时开门 (14)门机导轨涂油润滑 (15)门关闭后有轻微回弹 (16)编号:001 DIP开关设置错误导致关门撞击故障描述与分析门机自学习时，最后一个关门的动作，会有撞击，独立的测试运行时关门也会出现撞击现象。
经检查，DIP开关设置错误—厅门类型被设置为手动（MANUAL LANDING）形式。
对于自动厅门，厅门与门机为完全同步运行，因此，门刀开启期间皮带运行的距离未被计算在门机的行程中。
而手动厅门由于没有自动门刀，因此省略了门刀开启的过程。
解决方案检查并确认DIP开关2设置正确—门类型设置正确。
预防方案或建议1，产品出厂前均预先设置为自动厅门类型，无须再更改。
2，设置其它DIP开关时，需小心确认开关所对应的含义，不要将设置对象混淆。
3，设置其它DIP开关时，需小心操作，避免误动其它开关。
电梯门在某个固定层站总会关门撞击，其它层站没有关门撞击的现象。
检查发现，是该层门刀没有从门锁开启滚轮中间通过造成的。
调节确认门刀自门锁开启滚轮中间通过。
（对于中分四扇开门宽度600至915mm ，该尺寸为100mm 。
）故障描述与分析解决方案预防方案或建议门刀没有从门锁开启滚轮中间通过导致关门撞击熟悉安装手册中的相关细节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
门机控制器故障判断
1、门机编码器故障现场判断方法
A、确认编码器线是通的，插头没有氧化生锈,否则更换；
B、确认编码器上的2个霍尔元件(IC1、IC2)的管脚正常（管脚有断开现象则编码器故障）且是
立起来的，距离同步带轮有1-2mm的距离（否则调整霍尔元件）；
C、确认编码器的插头插紧，检查编码器的插头是否牢固（上下左右可以晃动则编码器故障）；
D、门机变频器断电，门置于半开状态，上电后用手向外推门过程中脉冲数字会连续增加（如果
连续减小说明脉冲方向反了，更改A3反向）说明编码器正常，如果脉冲在2个值之间跳动或不变化说明编码器故障。
2、电机故障现场判断方法
A、电机用手转动灵活，卡死直接认为电机故障；
B、用万用表200Ω档测量电机的三个线圈阻值，近乎相等（阻值46Ω左右，前壁安装的电机阻
值75Ω左右）为正常，某一相相差较大或测不出阻值则电机故障；
C、用万用表最大的电阻档位测电机线圈对电机外壳是否绝缘，如果测不出值为正常，测出阻值
则电机故障。
永磁同步电动机故障判断：
A、电机用手转动灵活，卡死直接认为电机故障；
B、用万用表200Ω档测量电机的三个线圈阻值，近乎相等（阻值155.5～160.5Ω左右）为正常，
某一相相差较大或测不出阻值则电机故障；
C、用万用表最大的电阻档位测电机线圈对电机外壳是否绝缘，如果测不出值为正常，测出
阻值则电机故障。
D、用万用表二极管档分别量九芯插头的1,2,3,4,6号脚，要求两两之间没有短路导通（万用
表不响），响则有故障。
3、门机变频器故障现场判断方法
A、确认门机变频器的输入电压为交流220V±10%，偏差超出范围加稳压器；
B、门置于半开状态，门机变频器上电，如果变频器没有显示则变频器故障；
C、上电后，检查电机线插头是否插紧，设置A1=1，点动按住上箭头，门应该慢慢的开门（如
果关门说明电机方向反了，改A4反向），如果电机不动说明变频器故障。
D、确认完脉冲反向（A3）、电机方向（A4）和开关门曲线（A7）后设置d2=1做自学习(先关门
到位显示00，再开门到位显示99即为成功)，自学习成功后改成手动开关门A1=2，试一下开关门效果，可以更改 E 组C组U组F组相应参数使效果达到最佳，如果调整不好（确认机械部分灵活且工作正常）则认为变频器故障。
E、最后检查端子是否有效，H1（关门输入）和H2（开门输入）分别和COM短接门机会关门
和开门，如果哪个端子没有反应则可用H3或H4代替（参数要互换），在关门到位显示00的时候测P1（关门到位输出）和C1为断开状态、在开门到位且显示大于等于97时P2（开门到位输出）和C2为断开状态，如果某个端子不正常可用P3或P4代替（参数要互换）。
如果仍然故障则视为变频器故障。
特别提示：本公司控制器都是经过严格测试后出厂的，如果门机变频器通过邮寄方式到现场出现电机不转或无显示可能为运输过程中插头松了，请打开变频器盖子把插头插紧即可，谢谢！。
