吊顶轻钢龙骨石膏板吊顶施工方案[1]

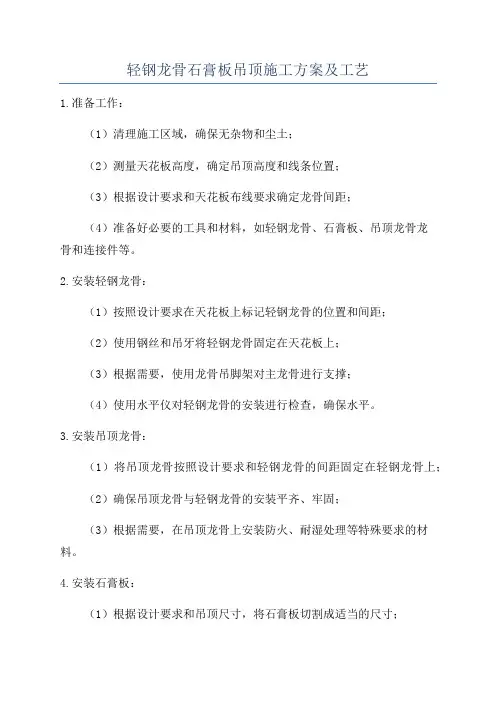

轻钢龙骨石膏板吊顶施工方案及工艺
轻钢龙骨石膏板吊顶施工方案及工艺1.准备工作：（1）清理施工区域，确保无杂物和尘土；（2）测量天花板高度，确定吊顶高度和线条位置；（3）根据设计要求和天花板布线要求确定龙骨间距；（4）准备好必要的工具和材料，如轻钢龙骨、石膏板、吊顶龙骨龙骨和连接件等。
2.安装轻钢龙骨：（1）按照设计要求在天花板上标记轻钢龙骨的位置和间距；（2）使用钢丝和吊牙将轻钢龙骨固定在天花板上；（3）根据需要，使用龙骨吊脚架对主龙骨进行支撑；（4）使用水平仪对轻钢龙骨的安装进行检查，确保水平。
3.安装吊顶龙骨：（1）将吊顶龙骨按照设计要求和轻钢龙骨的间距固定在轻钢龙骨上；（2）确保吊顶龙骨与轻钢龙骨的安装平齐、牢固；（3）根据需要，在吊顶龙骨上安装防火、耐湿处理等特殊要求的材料。
4.安装石膏板：（1）根据设计要求和吊顶尺寸，将石膏板切割成适当的尺寸；（2）将石膏板放置在吊顶龙骨上，用螺丝固定石膏板；（3）确保石膏板与吊顶龙骨的接触平整牢固；（4）安装好一块石膏板后，用尺子和水平仪检查其水平和垂直度。
5.补充施工：（1）根据需要，对石膏板的接缝和螺丝孔进行填充和修整；（2）使用石膏板胶带处理石膏板的接缝，保证平整；（3）对石膏板进行打磨和抛光，使其表面平滑；（4）根据设计要求，进行石膏板的装饰和涂料处理。
6.完工验收：（1）对施工的各个环节进行验收，确保安装牢固、工艺合格；（2）检查石膏板的平整度和表面处理情况；（3）清理施工区域，确保无杂物和尘土。
以上是一种常用的轻钢龙骨石膏板吊顶施工方案及工艺。
在施工过程中，需注意安全操作，保证材料质量和工艺验收标准，确保吊顶的质量和使用寿命。
轻钢龙骨石膏板吊顶施工方案
轻钢龙骨石膏板吊顶施工方案
轻钢龙骨石膏板吊顶：
（1）操作程序
弹标高线→固定吊杆→安装主龙骨→主龙骨底拉线→固定次龙骨→按设计标高及质量标准调整、加固龙骨→安装石膏板→石膏板饰面→清洁保护。
（2）施工要点
①吊杆安装
用§8mm内膨胀螺栓将吊杆固定于钢筋混凝土顶棚上，吊杆§8采用通牙螺杆下端套好，配好螺端头外露＞3mm，吊杆均匀布置，吊点间距1100mm 以下，有迭级造型时应在其交界自布置吊点。
②龙骨安装
用吊杆与主龙骨连接，并拧紧螺钉卡牢。
主龙骨纵向用连接长。
主龙骨间距1100mm以下，次龙骨间距依板材尺寸而定，一般不大于500mm 。
若＞800mm ，次龙骨间应增设小龙骨。
在板材接缝自应安装龙骨横撑。
③石膏板安装
用3.5×25沉头自攻螺钉将石膏板固定在龙骨上，螺钉距板边10～15mm，螺钉间距：板边150～170mm，中间200～300mm为宜，钉头沉入板面0.5～1mm，并不能将纸面弄破，涂以防锈漆后用腻子找平。
板缝处理：留3mm缝隙，嵌腻子，贴玻璃纤维或纸质、布质接缝带，再用腻子刮平顺。
（3）质量标准
①允许偏差：龙骨四周水平线±5mm，面板用2m以检查，表面平整≤3mm，接缝高低＜1mm；
②吊点安装牢固、分布合理、符合规范。
重载和接口部应增设吊点；
③面板与龙骨连接紧密、平整，不得有凹凸不平、掉角、翘曲现象。

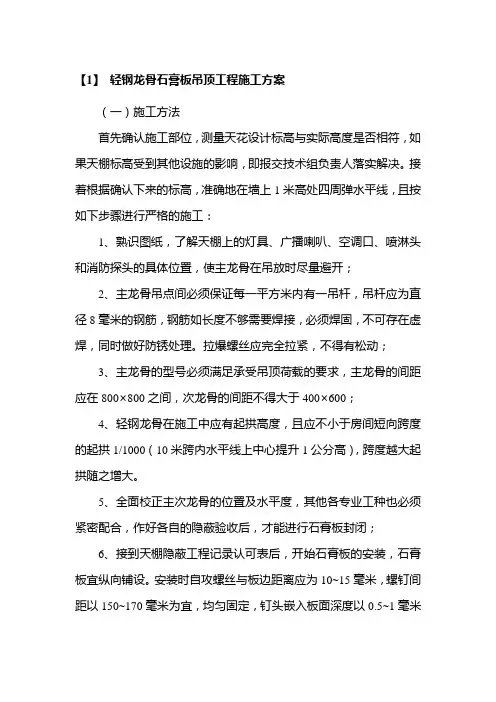

轻钢龙骨石膏板吊顶工程施工方案
【1】轻钢龙骨石膏板吊顶工程施工方案（一）施工方法首先确认施工部位，测量天花设计标高与实际高度是否相符，如果天棚标高受到其他设施的影响，即报交技术组负责人落实解决。
接着根据确认下来的标高，准确地在墙上1米高处四周弹水平线，且按如下步骤进行严格的施工：1、熟识图纸，了解天棚上的灯具、广播喇叭、空调口、喷淋头和消防探头的具体位置，使主龙骨在吊放时尽量避开；2、主龙骨吊点间必须保证每一平方米内有一吊杆，吊杆应为直径8毫米的钢筋，钢筋如长度不够需要焊接，必须焊固，不可存在虚焊，同时做好防锈处理。
拉爆螺丝应完全拉紧，不得有松动；3、主龙骨的型号必须满足承受吊顶荷载的要求，主龙骨的间距应在800×800之间，次龙骨的间距不得大于400×600；4、轻钢龙骨在施工中应有起拱高度，且应不小于房间短向跨度的起拱1/1000（10米跨内水平线上中心提升1公分高），跨度越大起拱随之增大。
5、全面校正主次龙骨的位置及水平度，其他各专业工种也必须紧密配合，作好各自的隐蔽验收后，才能进行石膏板封闭；6、接到天棚隐蔽工程记录认可表后，开始石膏板的安装，石膏板宜纵向铺设。
安装时自攻螺丝与板边距离应为10~15毫米，螺钉间距以150~170毫米为宜，均匀固定，钉头嵌入板面深度以0.5~1毫米为宜，板与板之间的缝隙应在3~5毫米左右，固定时应从一块板的中间向板的四边固定，不得多点同时操作；7、凡用夹板造型的迭级天棚，应在地面上开线弹墨定位，再用悬垂挂线定出吊装迭级造型的准确位置，安装好吊装的支撑铁件或吊杆，试吊后临时挂起，通线后调平，再把迭级造型紧固。
所用的木方、夹板均要进行防火处理，高级装饰还要进行防虫处理；8、螺钉眼应先刷防锈漆，再用石膏腻子点补，缝隙在填满后必须用纱布封闭，然后根据面层的装饰材料，做好板面的平整和防潮处理。
9、工程质量允许偏差：（用2米靠尺和楔形塞尺检查）石膏板：表面平整3毫米，立面垂直3毫米，接缝高低1毫米。

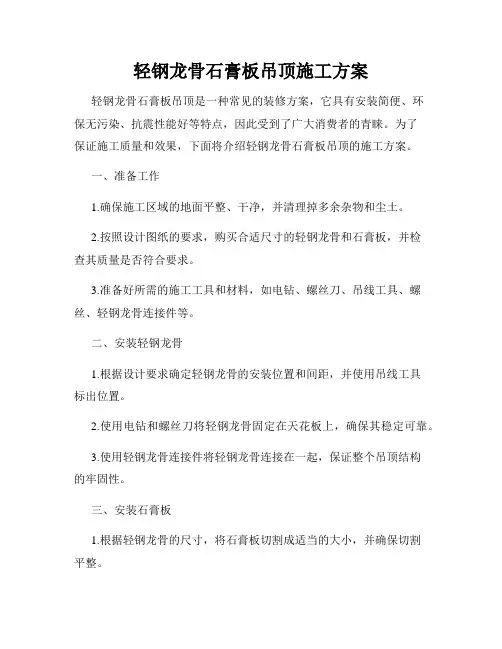

轻钢龙骨石膏板吊顶施工方案
轻钢龙骨石膏板吊顶施工方案轻钢龙骨石膏板吊顶是一种常见的装修方案，它具有安装简便、环保无污染、抗震性能好等特点，因此受到了广大消费者的青睐。
为了保证施工质量和效果，下面将介绍轻钢龙骨石膏板吊顶的施工方案。
一、准备工作1.确保施工区域的地面平整、干净，并清理掉多余杂物和尘土。
2.按照设计图纸的要求，购买合适尺寸的轻钢龙骨和石膏板，并检查其质量是否符合要求。
3.准备好所需的施工工具和材料，如电钻、螺丝刀、吊线工具、螺丝、轻钢龙骨连接件等。
二、安装轻钢龙骨1.根据设计要求确定轻钢龙骨的安装位置和间距，并使用吊线工具标出位置。
2.使用电钻和螺丝刀将轻钢龙骨固定在天花板上，确保其稳定可靠。
3.使用轻钢龙骨连接件将轻钢龙骨连接在一起，保证整个吊顶结构的牢固性。
三、安装石膏板1.根据轻钢龙骨的尺寸，将石膏板切割成适当的大小，并确保切割平整。
2.将石膏板放置在轻钢龙骨上，并使用螺丝将其固定在轻钢龙骨上。
3.相邻石膏板之间的接缝应留出一定的缝隙，以便后续施工时方便进行填充和修补。
4.确保石膏板安装平整，无明显起泡或松动情况，保证吊顶的整体美观度。
四、修补和装饰1.使用专用填缝剂填充石膏板之间的缝隙，并使用刮刀将填缝剂刮平，使吊顶表面光滑。
2.等待填缝剂干燥后，可进行砂纸打磨，以进一步提升石膏板的表面质量。
3.根据需要，可以进行喷涂或刷涂装饰效果，使吊顶更加美观。
五、施工注意事项1.施工过程中要注意安全，佩戴好防护用品，防止尘土和碎片对身体的伤害。
2.施工前要仔细检查材料的质量和规格，确保满足设计要求。
3.在进行轻钢龙骨和石膏板的固定时，要使用适当的螺丝和连接件，确保吊顶的牢固性和稳定性。
4.施工过程中要严格按照设计图纸的要求进行操作，保证施工质量和效果。
5.施工完成后要进行验收，确保吊顶的装饰效果和使用功能符合要求。
综上所述，轻钢龙骨石膏板吊顶施工方案包括准备工作、安装轻钢龙骨、安装石膏板、修补和装饰等步骤。
在施工过程中要注意安全和质量，以确保吊顶的稳定性和美观度。

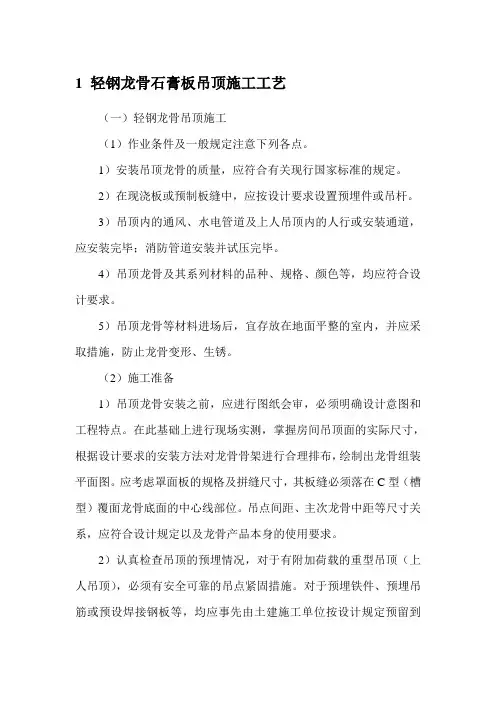

轻钢龙骨石膏板吊顶施工工艺
1 轻钢龙骨石膏板吊顶施工工艺（一）轻钢龙骨吊顶施工（1）作业条件及一般规定注意下列各点。
1）安装吊顶龙骨的质量，应符合有关现行国家标准的规定。
2）在现浇板或预制板缝中，应按设计要求设置预埋件或吊杆。
3）吊顶内的通风、水电管道及上人吊顶内的人行或安装通道，应安装完毕；消防管道安装并试压完毕。
4）吊顶龙骨及其系列材料的品种、规格、颜色等，均应符合设计要求。
5）吊顶龙骨等材料进场后，宜存放在地面平整的室内，并应采取措施，防止龙骨变形、生锈。
（2）施工准备1）吊顶龙骨安装之前，应进行图纸会审，必须明确设计意图和工程特点。
在此基础上进行现场实测，掌握房间吊顶面的实际尺寸，根据设计要求的安装方法对龙骨骨架进行合理排布，绘制出龙骨组装平面图。
应考虑罩面板的规格及拼缝尺寸，其板缝必须落在C型（槽型）覆面龙骨底面的中心线部位。
吊点间距、主次龙骨中距等尺寸关系，应符合设计规定以及龙骨产品本身的使用要求。
2）认真检查吊顶的预埋情况，对于有附加荷载的重型吊顶（上人吊顶），必须有安全可靠的吊点紧固措施。
对于预埋铁件、预埋吊筋或预设焊接钢板等，均应事先由土建施工单位按设计规定预留到位。
对于没有预埋的钢筋混凝土楼板，当采用射钉、膨胀螺栓及加设角钢块等方法处理吊点时，必须符合吊顶工程的承载要求，应由设计经计算和试验而定。
3）工程施工前包括吊顶安装的施工过程中，土建、消防与电气设备等作业应密切配合，相关单位应做好协调工作，对于设备及管线的隐显要求和使用安全，对于预留孔洞、悬吊重物等处的补强等重要事项，均应符合有关法规或规定的标准。
（3）吊顶龙骨安装龙骨的安装应按照图纸施工，采用科学合理的操作程序并严格执行施工规范。
1）根据吊顶的设计标高在四周墙（柱）上弹线，弹线应清楚，位置应准确，其水平允许偏差5MM。
2）主龙骨吊点间距，应根据轻钢龙骨吊顶产品按设计要求确定。
龙骨中间部分应起拱，起拱高度应不小于房间短向跨度的1/200，主龙骨安装后应及时校正其位置和标高。

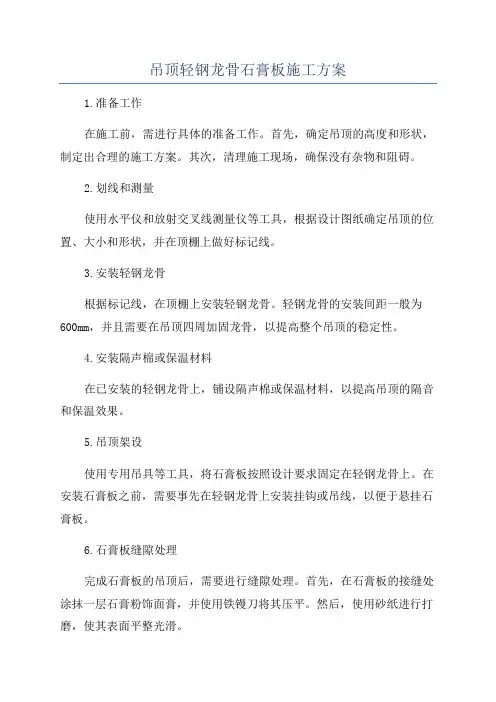

吊顶轻钢龙骨石膏板施工方案
吊顶轻钢龙骨石膏板施工方案
1.准备工作
在施工前，需进行具体的准备工作。
首先，确定吊顶的高度和形状，制定出合理的施工方案。
其次，清理施工现场，确保没有杂物和阻碍。
2.划线和测量
使用水平仪和放射交叉线测量仪等工具，根据设计图纸确定吊顶的位置、大小和形状，并在顶棚上做好标记线。
3.安装轻钢龙骨
根据标记线，在顶棚上安装轻钢龙骨。
轻钢龙骨的安装间距一般为600mm，并且需要在吊顶四周加固龙骨，以提高整个吊顶的稳定性。
4.安装隔声棉或保温材料
在已安装的轻钢龙骨上，铺设隔声棉或保温材料，以提高吊顶的隔音和保温效果。
5.吊顶架设
使用专用吊具等工具，将石膏板按照设计要求固定在轻钢龙骨上。
在安装石膏板之前，需要事先在轻钢龙骨上安装挂钩或吊线，以便于悬挂石膏板。
6.石膏板缝隙处理
完成石膏板的吊顶后，需要进行缝隙处理。
首先，在石膏板的接缝处涂抹一层石膏粉饰面膏，并使用铁镘刀将其压平。
然后，使用砂纸进行打磨，使其表面平整光滑。
7.石膏板装饰
完成石膏板的吊顶后，可以进行装饰处理。
可以在石膏板上进行喷涂、贴瓷砖、贴壁纸等装饰作业，以满足设计要求和个人喜好。
8.完工验收
完成吊顶轻钢龙骨石膏板的施工后，进行完工验收。
检查吊顶的固定性、平整度和表面质量，并确保各项工作符合施工标准和设计要求。
以上是一种常见的吊顶轻钢龙骨石膏板的施工方案。
在施工过程中，
需要严格按照设计要求和相关标准进行操作，确保吊顶的质量和稳定性。
同时，施工人员需使用个人防护装备，注意安全施工。
轻钢龙骨石膏板吊顶专项施工方案
轻钢龙骨石膏板吊顶2.1 工艺流程2.2 操作工艺（1）弹线弹线包括：标高线、顶棚造型位置线、吊挂点布置线、大中型灯位线。
1)确定安装标高线：根据室墙上+100cm水平线，用尺量至顶棚的设计标高划线、弹线。
若室+100cm水平线未弹通线或通线偏差较大时，可采用一条塑料透明软管灌满水后，将软管的一端水平面对准墙面上的高度线。
再将软管另一端头水平面，在同侧墙面找出另一点，当软管水平面静止时，画上该点的水平面位置，再将这两点连线，即得吊顶高度水平线。
用同样方法在其它墙面做出高度水平线。
操作时应注意，一个房间的基准高度点只用一个，各面墙的高度线测点共用。
沿墙四周弹一道墨线，这条线便是吊顶四周的水平线，其偏差不能大于3mm。
2)确定造型位置线：对于较规则的建筑空间，其吊顶造型位置可先在一个墙面量出竖向距离，以此画出其它墙面的水平线，即得吊顶位置外框线，而后逐步找出各局部的造型框架线。
对于不规则的空间画吊顶造型线，宜采用找点法，即根据施工图纸测出造型边缘距墙面的距离，从墙面和顶棚基层进行引测，找出吊顶造型边框的有关基本点或特征点，将各点连线，形成吊顶造型框架线。
3)确定吊点位置：双层轻钢U、T型龙骨骨架吊点间距≤1200mm，单层骨架吊顶吊点间距为800-1500mm（视罩面板材料密度、厚度、强度、刚度等性能而定）。
对于平顶天花，在顶棚上均匀排布。
对于有叠层造型的吊顶，应注意在分层交界处吊点布置，较大的灯具及检修口位置也应该安排吊点来吊挂。
（2）吊杆安装1）吊杆紧固件或吊杆与楼面板或屋面板结构的连接固定有以下四种常见方式：a)用M8或M10膨胀螺栓将∠25×3或∠30×3角钢固定在楼板底面上。
注意钻孔深度应≥60mm，打孔直径略大于螺栓直径2-3mm。
b)用φ5以上的射钉将角钢或钢板等固定在楼板底面上。
c)浇捣混凝土楼板时，在楼板底面（吊点位置）预埋铁件，可采用150×150×6钢板焊接4φ8锚爪，锚爪在板锚固长度不小于200mm。
轻钢龙骨石膏板吊顶施工方案
轻钢龙骨石膏板吊顶施工方案一、施工准备1、材料准备：按设计要求选用龙骨和石膏板，其材料品种、规格、质量应符合设计要求。
2、机具准备：电锯、无齿锯、手电钻、冲击电锤、电动螺丝刀、射钉枪、拉铆枪、手锯、手刨子、钳子、扳子、水准仪、靠尺、钢卷尺等。
3、作业条件：施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验；对吊顶内的管道、设备的安装及水管试压进行验收；进场材料应具有产品合格证书、性能检测报告；安装石膏板前应完成吊顶内管道和设备的调试及验收。
二、质量要求1、材料要求：材料品种、规格、质量应符合设计要求；相关骨架、吊件表面防锈处理满足相应标准。
2、技术要求：弹线必须准确，经复验后方可进行下道工序。
安装龙骨应平直牢固，龙骨间距和起拱高度应在允许范围内。
3、质量要求：吊顶龙骨必须牢固、平整:利用吊杆螺栓调整起拱高度。
安装龙骨时应严格按放线的水平标准线组装周边骨架。
受力节点应安装严密、牢固、保证龙骨的整体刚度。
龙骨的尺寸应符合设计要求，纵横拱度均匀，互相适应。
（1）吊顶面层必须平整:施工前应弹线，中间按平线起拱。
长龙骨的接长应采用对接；相邻龙骨接头要错开，避免主龙骨向边倾斜。
龙骨安装完毕，应经检查合格后再安装饰面板。
吊件必须安装牢固，严禁松动变形。
（2）大于3kg的重型灯具及其他重型设备严禁安装在吊顶工程的龙骨上。
（3）由于吊顶内设备管线较多，影响吊杆正常铺设，另吊顶高度超过1.2m的需要设转换层，来保证吊顶平整安装。
三、施工工艺1、工艺流程：顶棚标高弹水平线→划龙骨分档线→安装水电管线→安装主龙骨→安装次龙骨→安装石膏板。
2、操作工艺：（1）用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为500mm），从水准线量至吊顶设计高度加12mm，单层石膏板为12㎜，用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轻钢龙骨石膏板吊顶施工方案
施工准备
一、材料准备
1、主材：应按设计要求选材，其规格包括主龙骨，副龙骨，纸面石膏板，细木工板，木龙骨。
副材：主龙骨吊件、副龙骨吊挂、主龙骨连接件、副龙骨连接
件、支托连接件。
辅材：巾8吊筋、角铁吊件、膨胀栓、螺母、自攻丝、防锈油
漆、焊条。
2、石膏板、细木工板材料，其品种、规格、质量应符合设计要求。
进场材料应有出厂合格证。
二、施工机具准备
电锤、手枪钻、金属切割机、砂轮机、电焊机、气泵、风批、拉铆
枪、气带、激光自动安平标线仪、施工线、墨斗、盒尺、手锤、錾
子、扫帚、套丝、板牙。
三、施工工艺
吊顶顶棚工艺流程：施工准备-弹吊顶标高水平线-吊杆制作- 钻吊筋孔-安装龙骨吊杆-木工板收边-安装主龙骨-安装次龙骨—安装横撑龙骨—安装纸面石膏板。
1）根据每个房间的具体尺寸结合设计吊顶蓝图进行再细化翻样，原则是以房间中划十字线往四周边返。
灯具、喷淋头、烟感、通风口、检修口位置要求对称、适中、一条线，经审核无误后再进行施工。
2）弹顶棚标高水平线：根据各楼层500mm水平标高线，用尺竖向量至顶棚设计标高，沿玻璃幕墙、柱四周用墨斗线弹顶棚标高水平
线，其水平允许误差士3mm
3）吊杆制作：吊杆根据吊顶标高，采用巾8镀锌通丝钢筋加工而
成。
吊杆一端与主骨挂件连接，另一端套内膨胀螺丝，固定在楼板上。
4）钻吊筋孔：根据图纸造型尺寸及现场情况，按主龙骨间距w 1.2m尺寸确定吊点位置，用电锤在顶棚上打好吊筋孔。
5）安装主龙骨吊杆：
将制作好的吊杆带内膨胀螺丝的一端安装在打好的吊筋孔内，用扳手拧紧螺母，固定牢固。
吊杆距主龙骨端部不得超过300mm否则应增设吊杆。
6）安装窗帘盒：采用细木工板制作，用巾8钢筋吊杆与顶棚吊挂固定。
吊顶立面露明部分附加纸面石膏板封死。
细木工板背面（吊顶内侧）涂刷三遍防火涂料。
7）安装主龙骨：配装吊杆螺母，在主龙骨上安装吊挂件。
并按
照分档线位置使吊挂件穿入相应的吊杆螺栓，拧好螺母。
主龙骨相接
处装好连接件，拉线调整位置标高、起拱和平直。
起拱高度应不小于
房间短向跨度的1/200。
钉固边龙骨，边龙骨采用3*4木方，采用钢排钉固定，间距500mm有木窗帘盒处直接直钉固定。
8）安装次龙骨
在主龙骨上卡放次龙骨吊挂件。
吊挂次龙骨，次龙骨间距400mm 将次龙骨通过吊挂件吊挂在主龙骨上。
当次龙骨需接长时，必须用次
龙骨连接件，在吊挂次龙骨的同时相接，调直固定。
石膏板到四周墙边及独立柱四周边时留设10m m宽凹槽。
9）安装横撑龙骨
在次龙骨上安装水平连接件，连接横撑龙骨，横撑龙骨必须安装在石膏板接缝处。
10）安装石膏板
在安装石膏板前必须对顶棚内的各种管线进行检查验收，并经打压试验合格后，才允许安装纸面石膏板。
纸面石膏板安装：在已安装好并经验收的轻钢龙骨架下面，按板
的规格，拉缝间隙（5mm，从顶棚中间顺通长次龙骨方向先装一行纸面石膏板，每组2人用专用木托架托顶纸面石膏板。
纸面石膏板的长边应沿纵向次龙骨铺设，板材的接缝处，必须安装在次龙骨上。
纸面石膏板与龙骨固定，应从一块板的中间向板的四边固定，不得多点同时作业。
自功螺钉距面纸包封的板边10~ 15mm为宜，切割的板边以15~ 20m m为宜。
钉距以150~ 170m为宜，螺钉应与板面垂直。
弯曲、变形的螺钉应剔除，并在相距50mr的位置另补安螺钉。
钉帽头宜略埋入面板，并不使纸面破损。
钉眼用毛笔涂刷防锈漆处理，最后用嵌缝腻子抹平。
石膏板到四周墙边及独立柱四周边时留设
10mm宽凹
槽。
质量标准
一、主控项目
1、吊顶标高、尺寸、起拱和造型应符合设计要求。
2、饰面材料的材质、品种、式样、规格应符合设计要求。
3、吊杆、龙骨和石膏板安装必须牢固。
4、吊杆、龙骨的材质、规格、安装间距及连接方法应符合设计
要求。
二、一般项目
1、石膏板表面应洁净、色泽一致、不得有翘曲、裂缝及缺损。
2、石膏板上的灯具、烟感器、喷淋头、风口算子等设备的位置
应合理、美观、与饰面板交接应吻合、严密。
3、石膏板的接缝应均匀一致，角缝应吻合，表面应平整，无翘
曲、锤印。
三、允许偏差项目
文明施工及成品保护
一、安全文明施工
1、龙骨、石膏板以及其他材料在进场入库存放、使用过程中应严格管理，保证不变形、不受潮、不生锈等。
2、龙骨、石膏板边角废料及其它施工垃圾要随时清理，不得随意堆放，每天做到工完场清。
二、成品保护措施
1、轻钢骨架、纸面石膏板及其他吊顶材料在入场存放、使用过程中应严格管理，保证不变形、不受潮、不生锈。
2、装修吊顶用吊杆严禁挪做机电管道、线路吊挂用；机电管道、线路如与吊顶吊杆位置矛盾，须经过项目技术人员同意后更改不得随意改变、挪动吊杆。
3、吊顶龙骨上禁止铺设机电管道、线路。
4、轻钢骨架及纸面石膏板安装应注意保护顶棚内各种管线轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备件上
5、为了保护成品，纸面石膏板安装必须在棚内管道、试水、保温等一切工序全部验收后进行。
6、设专人负责成品保护工作，发现有保护设施损坏的，要及时恢复。
7、工序交接全部采用书面形式由双方签字认可，由下道工序作业人员和成品保护负责人同时签字确认，并保存工序交接书面材料，下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查责任。
图纸附后。
