元胞自动机时空数据模型与预测方法
高速公路交通流状态的元胞自动机模型仿真与推演
第12期2023年6月无线互联科技Wireless Internet TechnologyNo.12June,2023作者简介:陈晓静(1983 ),女,江苏宿迁人,高级工程师,硕士;研究方向:交通信息工程㊂高速公路交通流状态的元胞自动机模型仿真与推演陈晓静(江苏长天智远交通科技有限公司,江苏南京210019)摘要:文章提出了一个新的元胞自动机模型即AD 模型㊂该模型最主要的改进在于车辆的减速方式更加合理㊂本研究使用SUMO 进行微观交通仿真㊂文章假设了3种可能的下游场景,包括车道封闭㊁限流瓶颈和限速瓶颈,并使用AD 模型㊁IDM 模型和SUMO 默认的Krauss 模型分别进行分析㊂结果表明在限速瓶颈场景下,使用AD 模型可以得到最好的仿真效果㊂这一成果对未来的高速公路交通流管控工作具有重要的参考价值㊂关键词:元胞自动机模型;高速公路交通流;微观仿真;SUMO 中图分类号:U4㊀㊀文献标志码:A0㊀引言㊀㊀元胞自动机(Cellular Automata,CA)模型具有进化规则灵活㊁计算效率高的优点,是研究复杂系统行为的一个重要理论框架,已被广泛应用于各个领域[1]㊂在交通领域中,很多学者通过建立交通模型去描述和解释非平衡相变[2]㊁自组织临界性㊁亚稳态区域和同步交通等非线性现象[3-4]㊂传统的交通研究方法无法准确解释上述各类非线性现象及其特性㊂相比之下,元胞自动机非常适合于描述非线性现象[5]㊂因此,近年来越来越多的学者开始使用元胞自动机模型进行交通流模拟,包括高速公路[6]和城市道路[7]等㊂本文提出了一种新的元胞自动机模型,在合理设置车辆减速方式和参数的基础上,实现了更好的模拟效果,能够用于微观仿真中的高速公路交通流运行态势分析和管控措施研究㊂1㊀元胞自动机模型规则㊀㊀自从1992年Nagel 和Schreckenberg 提出了著名的NS 模型[8]之后,这一领域的学者先后提出了很多元胞自动机模型,但它们都存在着各自的缺点㊂其中比较集中的一点是,对车辆减速过程的描述往往过于粗糙㊂例如:NS 模型中不论车辆大小如何,都可以在一个更新时间步(通常为1s)直接减速到0㊂这样虽然可以避免碰撞,但很容易产生过大的㊁异常的减速度㊂故本文提出了一种新的元胞自动机模型,即期望减速度(Anticipated Deceleration,AD)模型㊂具体规则为:(1)计算前车的虚拟速度:vᶄn -1=MIN{v m -1,MAX{0,V anti (AD ,gap n -1)-1},v n -1};(2)确定性的加速或减速运动:v n =MIN{v n +A n ,v m }㊀㊀㊀如果(1-r )v n +rB (v n ,AD )<gap n +vᶄn -1V anti (AD ,gap n +vᶄn -1)反之ìîíïïï(3)随机慢化:v n =MAX{v n -1,0},触发概率为p;(4)位置更新:x n (t +1)=x n (t )+v n (t );其中x n 表示第n 辆车的位置,v n 表示第n 辆车的速度,A n 表示第n 辆车的加速度,gap n 表示第n 辆车的间距,括号里的t 和t +1表示时刻,模拟时间间隔为1s㊂关于模型的具体含义,需要解释的是:(1)将格点设置为1格=1m,认为1辆车的长度为8格=8m,加速时的加速度则为1m /s 2㊂(2)因为现实中车辆的减速能力有限,所以本模型引入了AD 模型㊂在某一AD 值作用下,车辆不能在瞬间减速到0,如果速度为ν,在离散化的元胞自动机模型中假设m =int(v /|AD |),那么这辆车的刹车距离B 是ν和AD 的函数:B (v ,AD )=v +(v +AD )+(v +2AD )+...+(v +mAD )=(2v +mAD )(m +1)/2由于元胞自动机模型是离散模型,减速发生在运动之前,并且AD 不一定是整数,所以此处减速距离并不等于v 2/(2AD )㊂此时车辆的减速方式不再是直接减速至与车头间距相同(v n =gap n ),而是通过寻找能满足条件B (v ,AD )ɤgap 的最大速度值来实现,记为v n =V anti (AD ,gap n )㊂具体方法是逐个试验ν,ν-1, ,类似于穷举㊂和基于NS 规则的模型相比,在AD 模型中,当车辆接近前方的慢车时,它会采用更大的减速度刹车㊂这样就降低了在未来某时刻忽然采用过大减速度的可能性,同时这一机理也促进了同步流的稳定形成㊂另外,当密度不断增加时,车辆速度会下降,此时AD 模型的减速规则会越来越接近NS 模型㊂(3)为了体现后车对前车运动状态的即时反应,前车的虚拟速度效应也在AD 模型中有应用㊂和前人模型的区别是,将前人使用的vᶄn -1=MIN{v m -1,MAX{0,gap n -1-1},v n -1}改变为:vᶄn -1=MIN{v m -1,MAX{0,V anti (AD ,gap n -1)-1},v n -1}(4)此处考虑两种不同的驾驶策略,一种偏保守,另一种偏激进,且前者的比例为r ,后者的比例为1-r ㊂r =1则演化为保守模型,r =0演化为激进模型㊂此处r 的含义非常接近于一些跟驰模型中的侵略性参数㊂(5)关于参数取值,通常取随机慢化概率p =0.1,保守车辆比例r =0,Vm =32m /s (对应大约120km /h)㊂而AD 取值可以根据具体需要调整,本文统一取值为-4m /s 2㊂2㊀交通流数据特征㊀㊀本文的仿真研究区域是润扬大桥北侧㊁扬溧高速与沪陕高速交会处的路段㊂由南向北的车流从桩号为K3+315的地点A 开始运动,经过桩号为K0+795的地点B 之后,可以分别从地点C(桩号K0+350)和地点D(桩号K0+310)的立交驶出㊂这4个地点均安装有监像头㊂在2022年9月30日,即国庆放假前一天,这一路段在下午出现了较长时间的交通拥堵,并影响到了道路上游区域,因此本文选择这一场景进行微观交通仿真研究㊂具体的交通流量通过自行开发的视频检测程序提取,其基础框架为YOLO V5+Deepsort,可以确保较高的精度㊂其中,地点B 统计车辆驶离高速公路主线前的流量;地点C 统计车辆从汊河枢纽驶入高速前的流量;地点D 统计车辆从汊河枢纽驶入高速后的流量㊂4个地点的交通流量统计结果如图1所示,时间为下午4点40到晚上6点,包括以1min 为间隔和以10min 为间隔的结果,数值单位全部换算为辆/h /车道,均为2或3个车道的平均结果㊂由于摄像头转动,导致5点40以后K0+310处的数据难以采集㊂从图2可以看到,除K0+350之外,其余地点的流量变化幅度较大㊂K0+350的流量明显小于上游K0+795处,可推测这一带拥堵严重,从而积压了大量车辆㊂而K0+310的流量有所恢复,主要原因是有较多车辆通过D 点立交进入主线㊂图1㊀4个地点的流量统计结果3 微观交通仿真和评价3.1㊀仿真配置㊀㊀从监控视频和流量统计结果可以看到,在K0+ 350和K0+310下游一带,出现了严重的拥堵,本文用3种不同的手段对这一拥堵场景进行仿真,具体包括:(1)场景A:车道封闭㊂假设在K0+310下游(图2中的路段1)发生特殊事件(例如:交通事故),导致左车道临时关闭,具体影响长度为20m,并于20min 后恢复通行㊂(2)场景B:设置限流瓶颈㊂假设在K0+310下游有一个限流瓶颈,每一辆车在瓶颈处(图2中的路段1下游2km)都要停车10s,这一设置的原理类似于收费站㊂(3)场景C:设置限速瓶颈㊂假设在K0+310下游路段2的限速降为40km/h,从而造成拥堵效果㊂本文使用的微观仿真交通软件是SUMO㊂它是一种开源㊁微观㊁多模态的交通仿真软件[9],自带有很多跟驰模型和换道模型,并且可以利用TraCI接口,用Python和C++语言实现模型二次开发㊂在仿真区域内设置如下3种车辆行驶路径,并按照实际流量赋值:(1)驶离高速公路主线:A->B->C;(2)驶入高速公路主线:C->D;(3)完整通过仿真区域:A->B->C->D㊂仿真时间段为T=3100s,其中前100s没有任何车辆输入,用于清空道路㊂车辆从第101s开始进入道路,按照实地采集的10min统计数据输入车辆,具体结果如表1所示㊂表1㊀仿真流量配置实际时间仿真时间/s A->B->C->D A ->B->C(驶离高速)C->D (驶入高速)左中右左中右4:40PM101~7001571638761117170 4:50PM701~130020821010261117192 5:00PM1301~190017720910661117136 5:10PM1901~25001381627461117152 5:20PM2501~31001121047161117174㊀㊀本文共使用3种跟驰模型进行仿真㊂除前文所述的AD模型外,还使用了SUMO默认的Krauss模型[10]和交通流领域常用的IDM模型[11]进行对比㊂由于AD模型不是SUMO内置的模型,需要单独进行外部配置才能加载到SUMO的代码库中,具体步骤包括:编写名称标签㊁编写相关参数的声明㊁设置默认值㊁调整构造函数,然后使用Visual Studio进行自动编译㊂3.2㊀仿真结果评价㊀㊀分析场景A的仿真结果,如图2所示,包括K0+ 310处左右车道的平均流量和平均速度曲线㊂可以看到在车道封闭的20min内,车辆到达K0+310时减速非常明显,尤其是左车道㊂而在封闭解除后,两个车道的交通状态都会迅速恢复,流量和速度都和车道封闭时存在巨大的差异㊂相比之下,实际交通数据的流量波动较小(图中黑色曲线),前后不存在显著差异㊂总而言之,3种模型的仿真结果都和实际交通状态不太一致,意味着场景A的配置可能与现实交通不吻合㊂分析场景B的结果,如图3所示㊂可以看到此时3个模型的结果差异并不大,均在1000s左右开始形成严重的拥堵㊂和实际交通数据相比,模拟结果的波动始终更大,3个模型的流量均下降至很低,说明即便是短暂的停车,也会对整个系统产生很大的影响㊂这意味着场景B的配置也可能与现实交通不太吻合㊂分析场景C的结果㊂从图4可以清楚地看到,此时的仿真平均流量明显和实际交通数据更为接近,两个车道的吻合程度均超过了场景A和B㊂在定量层面,IDM模型的仿真结果波动性较强,而Krauss模型和AD模型的结果比较稳定,值得进一步研究和对比㊂为了定量评估各场景下模型的表现,参照公式(1)㊁(2)计算仿真结果稳定段数据值和实测数据值的均方根误差(Root Mean Square Error,RMSE)以及平均绝对百分比误差(Mean Absolute Percentage Error,MAPE):RMSE=1mðm i=1(h(x i)-y i)2(1) MAPE=1mðm i=1h(x i)-y i y i(2)图2㊀场景A的仿真结果对比㊀㊀其中,i为第i个数据;m为总数据量;h(x i)为数据i对应的仿真结果;y i为数据i对应的实际值㊂此时计算结果如表2所示,不同场景和模型的MAPE和RMSE 结果各不相同㊂为统一起见,此处主要使用MAPE结果进行仿真效果评价㊂就仿真场景而言,场景C的3种模型平均仿真结果相对最好,MAPE的平均值为25.9%㊂就跟驰模型而言,AD模型在3种场景里的仿真结果最好,MAPE的平均值为62.8%㊂而场景C+AD 模型具有最好的仿真结果,MAPE的平均值仅有16.0%㊂这说明本场景最佳的仿真方案是假设路段1限速40km/h,并使用AD模型㊂这体现出元胞自动机模型在高速公路交通流仿真中具备了一定的优势㊂图3㊀场景B的仿真结果对比图4㊀场景C的仿真结果对比表2㊀不同模型下各场景误差计算场景模型车道时间范围/s MAPE RMSE场景A KraussADIDM左车道1050~2220130.3%328.1右车道1080~222044.7%646.1左车道1050~2220118.9%322.0右车道1080~222040.7%542.1左车道1200~242027.7%316.0右车道1200~242044.3%217.3场景B KraussADIDM左车道1080~3000191.2%440.7右车道1050~300033.1%208.7左车道1080~300099.1%475.1右车道1050~300086.2%427.4左车道1180~320028.6%187.0右车道1180~3200204.2%473.2场景C KraussADIDM左车道780~300022.2%189.3右车道780~300012.3%112.3左车道780~300018.3%151.6右车道780~300013.6%126.2左车道880~310061.2%946.5右车道880~310027.9%338.44 结语㊀㊀本文提出了一个新的元胞自动机模型,即AD模型㊂和前人模型相比,最主要的改进在于车辆的减速方式更加合理㊂接着简要分析了润扬大桥北侧路段在拥堵时段的交通流特征,在采集监控摄像头视频数据的基础上,使用SUMO进行了微观交通仿真,并使用AD模型㊁IDM模型和SUMO默认的Krauss模型在车道封闭㊁限流瓶颈和限速瓶颈3个场景下分别进行分析㊂结果表明在限速瓶颈场景下,使用AD模型可以得到最好的仿真效果㊂这一成果对未来的高速公路交通流管控工作具有重要的参考价值㊂参考文献[1]黎夏,叶嘉安.基于神经网络的元胞自动机及模拟复杂土地利用系统[J].地理研究,2005(1): 19-27.[2]KERNER B S,REHBORN H.Experimental properties of phase transitions in traffic flow[J]. Physical Review Letters,1997(20):4030-4033. [3]KERNER B S,KONHUSER P.Cluster effect in initially homogeneous traffic flow[J].Physical Review E,1993(4):2335-2338.[4]雷丽,薛郁,戴世强.交通流的一维元胞自动机敏感驾驶模型[J].物理学报,2003(9):2121-2126. [5]HELBING D,HENNECKE A,SHVETSOV V,et al. MASTER:Macroscopic traffic simulation based on a gas-kinetic,non-local traffic model[J].Transportation Research Part B,2001(2):183-211.[6]KNOSPE W,SANTEN L,SCHADSCHNEIDER A, et al.Towards a realistic microscopic description of highway traffic[EB/OL].(2000-11-24)[2023-07-07].https:///usercenter/paper/ show?paperid=ce8512ad8eca4645c77ed80dc06a07 bc&site=xueshu_se.[7]JIN C J,WANG W,JIANG R.Cellular automaton simulations of a T-shaped unsignalised intersection with refined configurations[J].Transportmetrica A,2014 (10):273-283.[8]NAGEL K,SCHRECKENBERG M.A cellular automaton model for freeway traffic[J].Journal De Physique I,1992(12):2221-2229.[9]LOPEZ P A,BEHRISCH M,BIEKER-WALZ L, et al.Microscopic traffic simulation using SUMO[C]. Maui:IEEE Intelligent Transportation Systems Conference(ITSC),2018.[10]KRAUßS,WAGNER P,GAWRON C.Metastable states in a microscopic model of traffic flow[J]. Physical Review E,1997(55):5597-5602. [11]TREIBER M,KESTING A,THIEMANN C. Traffic flow dynamics:data,models and simulation [M].Berlin:Springer,2013.(编辑㊀王永超)Simulation and deduction of cellular automata model for highway traffic flow stateChen XiaojingITSSKY Technology Co. Ltd. Nanjing210019 ChinaAbstract This paper proposes a new cellular automaton model namely AD model.The main improvement of the model is that the vehicle deceleration mode is more reasonable.The microscopic traffic simulation was performed using SUMO.Three possible downstream scenarios were assumed including lane closure flow-limiting bottleneck and rate -limiting bottlenecks and analyzed separately using the AD model the IDM model and the default Krauss model of SUMO.The results show that the best simulation results can be obtained using the AD model in the rate-limiting bottleneck scenario.This achievement has an important reference value for the future expressway traffic flow control work.Key words cell automaton model highway traffic flow micro-simulation SUMO。
空间时序数据的预测建模及趋势分析
空间时序数据的预测建模及趋势分析随着技术的不断进步，大量的空间时序数据被广泛应用于各个领域，如气象、交通、环境监测等。
这些数据具有时间和空间的关联性，对于预测未来发展趋势和进行趋势分析具有重要意义。
本文将研究如何基于空间时序数据进行预测建模和趋势分析，以期为决策提供可靠的依据。
一、空间时序数据的预测建模空间时序数据的预测建模旨在利用过去的数据来预测未来的发展趋势。
这需要考虑数据的季节性、周期性和趋势性等特征。
下面将介绍一些常用的预测建模方法：1. 时间序列分析时间序列分析是最常用的预测方法之一。
它假设未来的趋势是基于过去的趋势发展的，通过对时间序列进行平稳性检验、自相关分析和移动平均等方法，可以建立ARIMA模型进行预测。
2. 空间统计模型空间统计模型包括地理加权回归模型、地理信息系统和空间自相关模型等。
这些模型可以考虑空间上的相关性，对空间时序数据进行建模和预测。
3. 机器学习方法机器学习方法在空间时序数据的预测建模中也有广泛应用。
例如，基于支持向量机（SVM）的模型可以通过学习数据的特征和模式，进行未来的预测。
二、空间时序数据的趋势分析空间时序数据的趋势分析旨在了解数据的长期变化趋势，识别出其中所包含的信息。
以下是一些常用的趋势分析方法：1. 移动平均法移动平均法是最简单的趋势分析方法之一，通过计算一定时间窗口内数据的平均值，可以平滑数据，并观察数据的长期趋势。
2. 季节趋势分解季节趋势分解利用分解技术将数据分解为趋势项、季节项和随机项，从而更好地理解数据的长期变化趋势。
3. 同期比较法同期比较法是将不同时间点的数据进行对比，观察数据在不同时间段之间的变化趋势。
可以通过绘制折线图或柱状图来观察数据的趋势。
4. 空间插值方法空间插值方法可以用来填补空间时序数据中的缺失值，并推断出未来的发展趋势。
5. 空间聚类分析空间聚类分析可以将空间时序数据划分为不同的群组，从而发现数据的局部趋势。
三、案例分析与实践为了验证空间时序数据的预测建模和趋势分析方法的有效性，我们可以选择一个典型的应用领域来进行案例分析和实践。
时空序列预测的深度学习模型
时空序列预测的深度学习模型深度学习模型在时空序列预测中的应用时空序列预测是许多领域中的关键问题，如气象预测、交通流量预测和股票价格预测等。
随着深度学习的兴起，越来越多的研究者和工程师开始运用深度学习模型来解决时空序列预测问题。
本文将介绍几种常用的深度学习模型，并探讨它们在时空序列预测中的应用。
一、循环神经网络（Recurrent Neural Network，RNN）循环神经网络是一种经典的深度学习模型，主要用于处理具有时间依赖关系的序列数据。
RNN通过引入循环单元，可以有效地捕捉序列之间的时序信息。
在时空序列预测中，RNN可以通过学习过去一段时间的数据来预测未来的时空序列。
例如，在交通流量预测中，可以利用过去几天的交通数据来预测未来几天的交通情况。
二、长短期记忆网络（Long Short-Term Memory，LSTM）长短期记忆网络是一种改进的循环神经网络模型，专门用于解决传统RNN面临的长时依赖问题。
LSTM通过引入输入门、遗忘门和输出门等机制，能够更好地控制过去信息的记忆和遗忘，从而提高模型的长期记忆能力。
在时空序列预测中，LSTM可以更好地捕捉序列中的长期依赖关系，例如在气象预测中，可以利用过去几个月的气象数据来预测未来几个月的天气情况。
三、卷积神经网络（Convolutional Neural Network，CNN）卷积神经网络主要用于处理图像数据，但在时空序列预测中也有一定的应用价值。
通过使用一维卷积核，CNN可以有效地提取序列数据中的空间特征。
在交通流量预测中，可以将不同位置的交通流量数据看作一幅"图像"，然后利用CNN提取空间特征，从而实现对未来交通流量的预测。
四、时空注意力网络（Spatio-Temporal Attention Network）时空注意力网络是一种新兴的深度学习模型，专门用于时空序列预测问题。
该模型通过引入注意力机制，能够自动学习序列中不同时间和空间位置的重要性。
元胞自动机模型步骤
元胞自动机模型是一种模拟系统行为的离散模型，其中每个元素被称为元胞，它们遵循一组规则进行状态转移。
以下是构建元胞自动机模型的步骤：1.确定元胞空间首先，确定元胞的空间布局。
元胞空间通常是一个网格，元胞在网格中的位置可以用行和列的坐标表示。
根据问题的具体需求，可以选择不同大小的网格和元胞数量。
2.定义状态转移规则接下来，需要定义元胞的状态转移规则。
每个元胞的状态在一定时间步会根据一组规则进行更新。
这些规则通常包括相邻元胞的状态以及当前元胞的状态，它们共同决定了下一个状态。
例如，在“康威生命游戏”中，每个元胞的存活、死亡或繁殖取决于相邻元胞的状态。
3.初始化元胞状态在开始模拟之前，需要初始化元胞的状态。
这通常是一个随机过程，但也可以根据特定的问题背景进行初始化。
每个元胞都被赋予一个初始状态，这些状态在后续的迭代中会发生变化。
4.迭代更新状态迭代更新状态是模型的核心步骤，它涉及根据定义的规则将每个元胞从当前状态转移到下一个状态。
通常使用循环或递归实现这个步骤，每次迭代都根据当前状态计算下一个状态。
迭代过程中，可以记录下每个元胞的历史状态，以便后续分析。
5.分析结果最后，根据模型的实际应用，可以对结果进行分析。
例如，如果模型用于模拟生物群体的演化，可以观察不同时间步的群体结构变化；如果用于模拟交通流，可以分析交通拥堵的形成和传播。
此外，还可以通过可视化工具展示元胞自动机模型的状态演化过程。
总之，元胞自动机模型是一种强大的工具，可用于模拟各种复杂系统的行为。
通过以上步骤，可以构建出具有不同应用背景的元胞自动机模型，并通过迭代更新状态和分析结果来揭示系统的内在规律。
元胞自动机模型
元胞行为
局部变化引起全局变化
*可以简单认为元胞自动机在运动上 类似于波.
*无胞的状态变化依赖于自身状态和 邻居的状态
元胞自动机的规则
某元胞下时刻的状态只决定于邻居的状 态以及自身的初始状态．
元胞行为
元胞网格
元胞行为
元胞邻居
经典元胞
生命游戏
生命游戏 (Came of Life)是J. H. Conway 在2世纪6年代末设计的一种单人玩的计算机 游戏(Garclner，M.，97、97)。他与现代的 围棋游戏在某些特征上略有相似：围棋中有 黑白两种棋子。生命游戏中的元胞有{"生"，" 死"}两个状态 {，};围棋的棋盘是规则划分的 网格，黑白两子在空间的分布决定双方的死 活，而生命游戏也是规则划分的网格(元胞似 国际象棋分布在网格内。而不象围棋的棋子 分布在格网交叉点上)。根据元胞的局部空间 构形来决定生死。只不过规则更为简单。
程序实现
典型元胞程序精讲
交通流
谢谢！
生命游戏的构成及规则: *元胞分布在规则划分的网格上； *元胞具有，两种状态，代表“死”，l代表“生”； *元胞以相邻的8个元胞为邻居。即Moore邻居形式； *一个元胞的生死由其在该时刻本身的生死状态和周 围八个邻居的状态 (确切讲是状态的和)决定: 在当前时刻，如果一个元胞状态为“生”，且八 个相邻元胞中有两个或三个的状态为“生”，则在下-时刻该元胞继续保持为“生”，否则“死”去； 在当前时刻。如果一个元胞状态为"死"。且八个 相邻元胞中正好有三个为"生"。则该元胞在下一时刻 " 复活"。否则保持为"死"。

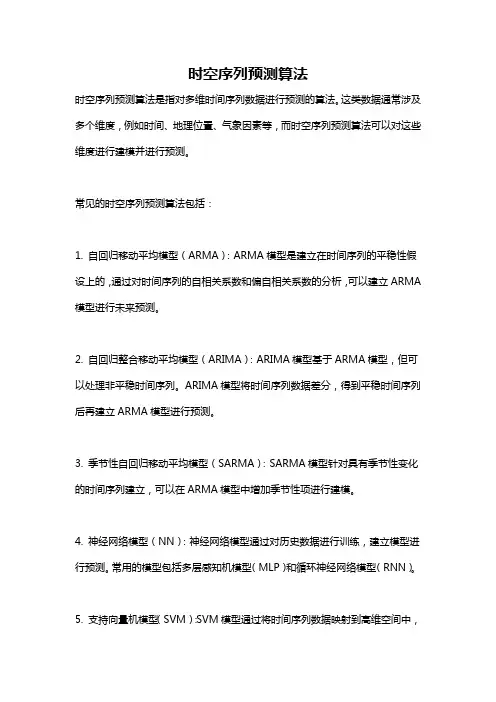

时空序列预测算法
时空序列预测算法
时空序列预测算法是指对多维时间序列数据进行预测的算法。
这类数据通常涉及多个维度，例如时间、地理位置、气象因素等，而时空序列预测算法可以对这些维度进行建模并进行预测。
常见的时空序列预测算法包括：
1. 自回归移动平均模型（ARMA）：ARMA模型是建立在时间序列的平稳性假设上的，通过对时间序列的自相关系数和偏自相关系数的分析，可以建立ARMA 模型进行未来预测。
2. 自回归整合移动平均模型（ARIMA）：ARIMA模型基于ARMA模型，但可以处理非平稳时间序列。
ARIMA模型将时间序列数据差分，得到平稳时间序列后再建立ARMA模型进行预测。
3. 季节性自回归移动平均模型（SARMA）：SARMA模型针对具有季节性变化的时间序列建立，可以在ARMA模型中增加季节性项进行建模。
4. 神经网络模型（NN）：神经网络模型通过对历史数据进行训练，建立模型进行预测。
常用的模型包括多层感知机模型（MLP）和循环神经网络模型（RNN）。
5. 支持向量机模型（SVM）：SVM模型通过将时间序列数据映射到高维空间中，
构建超平面进行分类和预测。
6. 深度学习模型（DL）：深度学习模型是一类神经网络模型的扩展，能够学习非线性关系和特征表示。
常用的模型包括卷积神经网络模型（CNN）和长短期记忆神经网络模型（LSTM）。
这些算法可以根据具体应用场景选择合适的模型进行预测，例如对气象数据进行预测时常用ARIMA模型，对交通流量进行预测时常用神经网络模型等。
元胞自动机交通流模型
二、NS 模型
在第184号规则的基础上，1992年，德国学者 Nagel和Schreckenberg提出了一维交通流CA模型， 即，NS 模型（或NaSch模型） Nagel and Schreckenberg. A Cellular automaton model for freeway traffie．Journal of Physics(France)，1992 CA模型最基本的组成包括四个部分:元胞(cell )、 元胞空间(lattice)、邻域(neighbor)及更新规则 (rule)。
d) 延迟加速 4）位置更新:车辆前进
例：设
vmax 2
a）加速过程
b）安全刹车过程
c）随机慢化过程
（以随机慢化概率p）
d）位置更新
在NS 模型的基础上，又陆续地提出了一系列一维 CA交通模型，如TT、BJH、VDR、FI等模型； 双车道CA交通模型：STNS模型 机非混合CA模型： CCA模型 城市路网CA二维模型： BML、CTM模型
场科学变革。
Free online access: /
90号规则：分形结构 ——CA_rule_90.m
110号规则：复杂结构 ——CA_rule_110.m
§2 元胞自动机交通流模型
一、第184号规则 特别注意：第184号规则
100 90 80
初始 随机
×7.5m
随机慢化概率p=0.2；密度ρ=27veh/km/lan（0.2）；
初始 均匀 分布
×7.5m
随机慢化概率p=0.2；密度ρ=33veh/km/lan（0.25）；
×7.5m
交通流CA模型的主要优点：
如何进行时空数据建模与分析
如何进行时空数据建模与分析时空数据建模与分析是指对在时间和空间上变化的数据进行建模和分析的过程。
随着科技的发展和数据采集技术的进步，时空数据变得越来越重要，它可以应用于各个领域，如城市规划、环境保护、交通管理等。
本文将介绍时空数据建模与分析的基本概念和方法，并讨论如何有效地进行时空数据建模与分析。
一、时空数据建模的基本概念时空数据建模是指对在时间和空间上变化的数据进行抽象和描述的过程。
时空数据经常以表格、图像或视频形式呈现，它包含了多个维度的数据，例如时间、地理位置、属性等。
时空数据建模的目标是找到数据的内在规律和关联，并能够解释和预测未来的变化趋势。
在时空数据建模中，需要考虑以下几个关键问题：1. 数据获取：时空数据的获取是建模的基础，需要使用各种数据采集技术，如卫星遥感、传感器网络等。
获取的数据应具有高准确度和高时空分辨率，以更好地反映现实世界的变化。
2. 数据预处理：时空数据通常存在缺失值、异常值和噪声，需要进行预处理，以提高数据质量。
预处理的方法包括插值、异常检测和平滑等。
3. 数据集成：时空数据通常来自多个数据源，需要将不同来源的数据集成为一个一致的数据集。
数据集成的关键是解决数据的差异性和冲突性，以提供一个完整的时空数据集。
4. 数据建模：数据建模是将时空数据转化为可分析的形式，以进行进一步的分析和预测。
常用的建模方法包括统计模型、机器学习和深度学习等。
二、时空数据分析的基本方法时空数据分析是指对时空数据进行统计、挖掘和可视化的过程。
通过分析时空数据，可以发现其潜在的规律和关联，从而提供支持决策和优化的依据。
下面介绍几种常用的时空数据分析方法：1. 空间分析：空间分析是对地理位置上变化的数据进行分析和研究的过程。
常用的空间分析方法包括地理加权回归、Kriging插值和空间聚类等。
通过空间分析，可以揭示空间分布的规律和模式。
2. 时间序列分析：时间序列分析是对时间上变化的数据进行建模和分析的过程。
