工程测量知识点整理
工程测量知识重点讲解
第一章高程放样高程放样就是以已知高程点为依据，测设高差后标出设计高程的位置，它与距离、水平角放样一样，也是最基本的放样工作。
如下图如示，A点为已知高程点，其高程为Ha，B点为待设点，其设计高程为Hb。
若B 点的高度已被定出，在A、B之间安置水准仪，分别读取这两个点上的标尺读数a和b，则根据几何水准测量原理可得下列关系式：b=Ha-Hb+a即：放样点的标尺读数＝已知点高程－放样点高程+后视读数若按上式求得待设点上的标尺读数(b)为负值，此时可将待设处的标尺倒立，并指挥该尺上、下移动，当仪器视线正好对准标尺上读数b时，在标尺顶端(零点)做标志，此即为待放样的高程位置。
第二章建筑工程施工测量第一节概述一、开工前的测量工作1)建立施工控制网；2)场地平整测量；3)建（构）筑物的定位、放线测量。
二、施工过程中要进行的测量工作1)基础施工测量；2)建筑物轴线的投测和高程传递；3)工业厂房构件安装测量；4)工业厂房设备安装测量；5)某些重要工程的基础沉降观测；6)阶段性竣工验收测量。
三、竣工后要进行的测量工作1)测绘竣工图；2)配合竣工验收、检查工程质量的测量。
在施工测量中必须遵循“由整体到局部，先控制后细部”的原则。
对于建（构）筑物的放样精度要求一般有两种：一是对各建（构）筑物相互位置的要求，即各建筑物主轴线间的位置精度；二是建（构）筑物本身各部分间的位置的位置精度，即主轴线与其它轴线以及各细部结构间的位置精度。
第二节建筑施工控制网的形式和点位布置用于控制建筑物内部相对位置的厂房控制网，一般都布设成矩形，所以亦称之为矩形控制网。
对于场区（或场地）控制网来说，其布设形式一般可采用下列几种：1)建筑方格网：是一种特殊形式的施工控制网，其相邻点的连线平行或垂直于建筑物主轴线，组成正方形或矩形的格网，控制点即位于格网的交点上。
所以建筑场地上，大多采用方格网形式作为施工控制网，特别是在地势较为平坦、建筑物布置规则且密集的建筑物场地上更为适用。

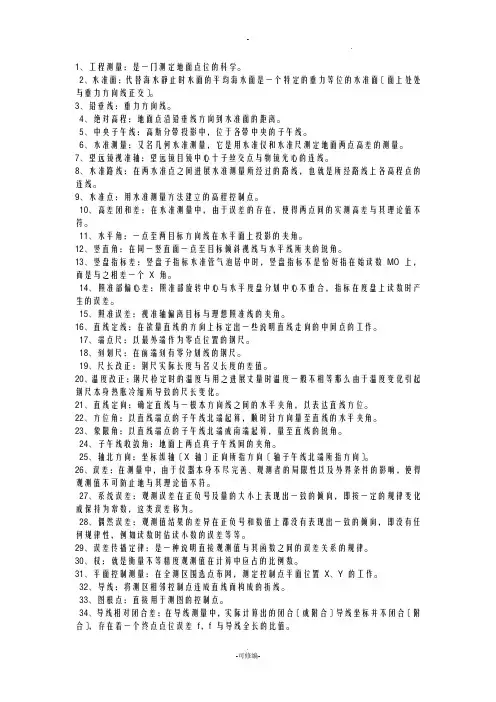

工程测量知识点总结
1、工程测量：是一门测定地面点位的科学。
2、水准面：代替海水静止时水面的平均海水面是一个特定的重力等位的水准面〔面上处处与重力方向线正交〕。
3、铅垂线：重力方向线。
4、绝对高程：地面点沿铅垂线方向到水准面的距离。
5、中央子午线：高斯分带投影中，位于各带中央的子午线。
6、水准测量：又名几何水准测量，它是用水准仪和水准尺测定地面两点高差的测量。
7、望远镜视准轴：望远镜目镜中心十子丝交点与物镜光心的连线。
8、水准路线：在两水准点之间进展水准测量所经过的路线，也就是所经路线上各高程点的连线。
9、水准点：用水准测量方法建立的高程控制点。
10、高差闭和差：在水准测量中，由于误差的存在，使得两点间的实测高差与其理论值不符。
11、水平角：一点至两目标方向线在水平面上投影的夹角。
12、竖直角：在同一竖直面一点至目标倾斜视线与水平线所夹的锐角。
13、竖盘指标差：竖盘子指标水准管气泡居中时，竖盘指标不是恰好指在始读数MO上，而是与之相差一个X 角。
14、照准部偏心差：照准部旋转中心与水平度盘分划中心不重合，指标在度盘上读数时产生的误差。
15、照准误差：视准轴偏离目标与理想照准线的夹角。
16、直线定线：在欲量直线的方向上标定出一些说明直线走向的中间点的工作。
17、端点尺：以最外端作为零点位置的钢尺。
18、刻划尺：在前端刻有零分划线的钢尺。
19、尺长改正：钢尺实际长度与名义长度的差值。
20、温度改正：钢尺检定时的温度与用之进展丈量时温度一般不相等那么由于温度变化引起钢尺本身热胀冷缩所导致的尺长变化。
21、直线定向：确定直线与一根本方向线之间的水平夹角，以表达直线方位。
22、方位角：以直线端点的子午线北端起算，顺时针方向量至直线的水平夹角。
23、象限角：以直线端点的子午线北端或南端起算，量至直线的锐角。
24、子午线收敛角：地面上两点真子午线间的夹角。
25、轴北方向：坐标纵轴〔X 轴〕正向所指方向〔轴子午线北端所指方向〕。
26、误差：在测量中，由于仪器本身不尽完善、观测者的局限性以及外界条件的影响，使得观测值不可防止地与其理论值不符。
工程测量章节知识点总结
工程测量章节知识点总结一、工程测量的基本原理1.1 工程测量的定义工程测量是利用一定的测量仪器和方法，对工程地质、土木和建筑工程进行测量、勘测和监测，来获取工程设计、施工和监理所需的地理空间信息的一门技术。
1.2 工程测量的目的工程测量的目的是确定工程项目的地理位置、方向和尺寸，以确保工程设计和施工的准确性和稳定性。
工程测量还可以为工程项目的管理和监理提供必要的地理空间信息。
1.3 工程测量的基本原理工程测量的基本原理包括：测量对象的选取与分析、测量基准的确定、测量地理坐标系的建立、测量控制点的布设、测量数据的采集与处理、测量成果的表达与发布等方面。
1.4 工程测量的关键技术工程测量的关键技术包括：控制网的建立、无人机测量、3D激光扫描测量、卫星定位测量、地面摄影测量等。
1.5 工程测量的应用领域工程测量的应用领域包括：建筑工程测量、道路工程测量、桥梁工程测量、地质勘测与地质灾害监测、海洋工程测量等。
二、测量基础知识2.1 测量基准的确定测量基准的确定包括水准测量基准、高程测量基准、水准网和高程网的建立等。
2.2 坐标系的建立坐标系的建立包括平面坐标系的建立、空间直角坐标系的建立、大地坐标系的建立等。
2.3 测量控制点的布设测量控制点的布设包括控制点的选址、控制点的布设、控制点的标志和监护等。
2.4 测量数据的采集和处理测量数据的采集和处理包括测量数据的采集、测量数据的录入、测量数据的分析和处理等。
2.5 测量成果的表达和发布测量成果的表达和发布包括测量成果的报告、测量成果的图纸和报告的编制等。
三、测量工具和技术3.1 测量仪器常用的测量仪器包括：全站仪、水准仪、经纬仪、GPS接收机、激光仪、测距仪、测角仪等。
3.2 测量技术常用的测量技术包括：全站仪测量技术、GPS测量技术、激光测量技术、摄影测量技术、声纳测量技术等。
3.3 测量软件常用的测量软件包括：AutoCAD测量软件、GIS测量软件、3D激光扫描软件、无人机测量软件、地质勘测软件等。
工程测量必考知识点总结
工程测量必考知识点总结一、地形测量地形测量是工程测量中的一个重要内容，它主要是指对地表地貌、地形特征以及地形变化进行测量和记录。
地形测量的目的是为了为工程规划和设计提供依据，以及为地质勘探等活动提供有关信息。
地形测量主要包括以下内容：1. 高程测量高程测量是地形测量中的重要内容，它主要是对地面或地物的高度进行测量。
高程测量通常采用水准测量法和GPS测量法等方法进行。
水准测量法是通过水准仪进行测量，通过设立水准点测量高程。
GPS测量法则是利用全球定位系统进行高程测量，通过接收卫星信号来确定地面高程。
2. 地形图测绘地形图测绘是地形测量的另一个重要内容，它是通过测量地表地貌、地形特征等信息，绘制出反映实际地形情况的地图。
地形图测绘通常采用遥感测绘技术和地形测量仪器进行。
二、建筑测量建筑测量是工程测量的重要领域之一，它主要是指对建筑物的位置、尺寸、形状等进行测量和记录。
建筑测量的目的是为了为建筑设计和建设提供依据，以及为房地产开发等活动提供有关信息。
建筑测量主要包括以下内容：1. 建筑物的平面测量建筑物的平面测量是建筑测量的重要内容，它主要是对建筑物的平面位置、尺寸等进行测量和记录。
建筑物的平面测量通常采用测绘仪器进行，如全站仪、测距仪等。
2. 建筑物的立面测量建筑物的立面测量是建筑测量的另一个重要内容，它主要是对建筑物的立面形状、高度等进行测量和记录。
建筑物的立面测量通常也采用测绘仪器进行。
三、工程测量方法工程测量方法是工程测量的关键内容，它主要是指在实际测量中应用的各种测量技术和方法。
在工程测量中，需要根据具体情况选择合适的测量方法，以实现高精度的测量结果。
工程测量方法主要包括以下内容：1. 静态测量方法静态测量方法是指在不动的情况下进行测量的方法，通过在地面或建筑物上设置控制点，使用测绘仪器进行测量。
静态测量方法主要包括水准测量法、全站仪测量法、测距仪测量法等。
2. 动态测量方法动态测量方法是指在运动的情况下进行测量的方法，通过移动式的测量仪器进行测量。
工程测量课程知识点总结
工程测量课程知识点总结一、测量仪器的概念及使用1.测距仪：测距仪是一种用于测量距离的仪器，包括激光测距仪、光学测距仪、仪表测距仪等。
测距仪的使用能够快速准确地测量出建筑物的长度、高度、宽度等。
2.经纬仪：经纬仪是一种用于测量地理位置的仪器，通常用于测量地面上点的方位角和高差。
经纬仪的使用能够快速准确地确定建筑物的地理位置，为工程设计提供参考。
3.水准仪：水准仪是一种用于测量高程的仪器，在建筑测量中起到了至关重要的作用。
水准仪的使用能够快速准确地确定地面的高程，为建筑物的修建提供了重要数据。
4.全站仪：全站仪是一种集光学、机械、电子和计算机于一体的复合仪器，它可以同时测高、测角、测距和计算坐标。
在工程测量中，全站仪的使用能够快速准确地测量出建筑物的各种参数，为工程设计和施工提供了重要数据支持。
5.三角测量仪：三角测量仪是一种用于测量角度的仪器，通常用于测量建筑物的水平、垂直与倾斜角度。
三角测量仪的使用能够快速准确地确定建筑物的角度，为建筑施工提供了重要参考数据。
以上是工程测量中常用的测量仪器及其使用方法，掌握这些仪器的使用方法对于工程测量师来说是非常重要的。
二、地形测量地形测量是工程测量的重要内容之一，它是指在工程建设中，利用测量技术对建筑现场的地貌、地形、地势等进行详细测量和记录，以便为工程设计和施工提供准确的地形数据。
1.地形测量的方法：地形测量主要包括了野外测量和室内数据处理两个部分。
野外测量主要是利用各种测量仪器和设备进行测量，包括了测距、测高、测角等；室内数据处理主要是将野外测量所得数据进行整理、编辑、计算等工作，得出地形测量的成果图、报告及相关数据。
2.地形测量的仪器：地形测量常用的测量仪器包括了全站仪、测距仪、水准仪、经纬仪等。
这些仪器在地形测量中发挥了重要作用，能够为工程设计和施工提供准确的地形数据。
3.地形测量的数据处理：地形测量所得的大量数据需要经过仔细的处理和计算，包括了平面坐标计算、高程计算、地形图绘制、等高线图绘制等。
工程测量知识点
1.测量学的任务是测定和测设。
2.确定地面点位关系的基本元素是水平角、水平距离和高差。
3.测量上述所说的正形投影，要求投影后保持角度不变、长度变。
4.传统的测量方法确定地面点位的三个基本观测量是水平角、水平距离、高差。
5.自由静止的海水面向大陆、岛屿内延伸而成定的闭和曲面称为水准面，其面上任一点的铅垂线都与该面相垂直。
与平均海水面相重合的水准面称为大地水准面。
某点到大地水准面的铅垂距离称为该点的绝对高程。
6.位于东京116°28′、北纬39°54′的某点所在6°带带号及中央子午线经度分别为20、117°。
7.从测量平面直角坐标系的规定可知X轴为纵坐标轴，Y轴为横坐标轴。
8.相对高程是由任一假定水准面起算的地点面的高度。
9.水准测量的基本原理利用水准仪的水平视线求取两点的高差。
10.倾式水准仪的景平指的是用微倾螺旋水准管气泡居中。
11.视准轴是指十字丝中央交点与物镜光心的连线。
12.在水准测量中，前后视距相等可消除地球曲率和大气折光的影响对高差的影响。
13.符合水准路线A123B中，水准点A、B的高程分别是104.350m、107.215m，又测得高差h ab=+2.850m，则水准管高差闭合差f h为-0.015m。
14.已知A、B的高程分别是200m、100m，则B、A两点的高差h BA为+100m。
15.水准仪的i角误差是水准管轴与视准轴在铅垂面内投影的夹角。
16.用望远镜观测中，当眼睛晃动时，如目标影像与十字丝之间有相互移动现象称为视差现象，产生原因是目标成像平面与十字丝平面不重合。
17.消除视差的正确方法是仔细的进行物镜对光。
18.水准测量是利用水准仪提供水平视线求得两点高差，并通过其中一已知点的高程，推算出未知点的高程。
19.水准仪读得后视读数后，在一个方格的四个角M、N、O和P读得中视读数分别为1.254m，0.493m，2.021m和0.216m，则方格上最高点和最低点分别是P、O。
工程测量知识点
工程测量知识点测量学是一门研究地球的形状和大小，以及测定地面点的位置和高程，将地球表面的地形及其他信息测绘成图的学科。
2、测量学的任务有（测图、测设、用图）。
3、处于自由静止状态的水面称为（水准面），水准面上处处与重力方向（垂直），通过任何高度的一个点都有一个水准面，因而水准面有（无数）个。
4大地水准面: 平均海平面向陆地延伸所形成的闭合水准面称为大地水准面。
5、（大地水准面）和（铅垂线）是测量依据的基准面和基准线。
6高程:地面点至大地水准面的垂直距离称为绝对高程或海拔，简称高程。
7、一般而言，普通测量工作的目的就是（测定地球表面的地形并绘制成图）8、测量的基本问题就是（测定地面点的平面位置和高程）9、测量的基本工作是（距离测量、角度测量、高程测量）10测量工作应遵循的基本原则是“由整体到局部”；“先控制后碎部”；“从高级到低级”。
11为什么要进行多余观测？偶然误差产生的原因十分复杂，又找不到完全消除其影响的办法，观测结果中就不可避免存在着偶然误差的影响。
因此，在实际测量工作中，为了检核观测值中有无错误，提高成果的质量，必须进行多余观测，即观测值的个数多于确定未知量所必须的个数。
1水准测量的基本原理是水准测量是利用水准仪提供的水平视线测出地面上两点间的高差，根据已知点的高程推算出未知点的高程。
2水准测量核心、目的、关键分别是水准测量核心是测定高差，目的是推算高程，关键是视线水平。
3、DS3型水准仪由（望远镜、水准器、基座）三部分构成。
4水准仪使用的步骤:水准仪使用的步骤为粗平→瞄准→精平→读数。
5水准路线有（1）闭合水准路线（2）附合水准路线（3）支水准路线6为什么要把水准仪安置在与两尺距离大致相等处进行观测？大地水准面是一个曲面，只有当水准仪的视线与之水平时，才能测出两点间的真正高差。
在实际测量中，一般采取前后视线距离大致相等来抵消地球曲率和大气折光误差。
7、水准仪应满足1）圆水准器轴平行于仪器的竖轴；（2）十字丝横丝垂直于竖轴；（3）水准轴平行于视准轴。
工程测量知识点
⼯程测量知识点1.测量学的任务是测定和测设。
2.确定地⾯点位关系的基本元素是⽔平⾓、⽔平距离和⾼差。
3.测量上述所说的正形投影，要求投影后保持⾓度不变、长度变。
4.传统的测量⽅法确定地⾯点位的三个基本观测量是⽔平⾓、⽔平距离、⾼差。
5.⾃由静⽌的海⽔⾯向⼤陆、岛屿内延伸⽽成定的闭和曲⾯称为⽔准⾯，其⾯上任⼀点的铅垂线都与该⾯相垂直。
与平均海⽔⾯相重合的⽔准⾯称为⼤地⽔准⾯。
某点到⼤地⽔准⾯的铅垂距离称为该点的绝对⾼程。
6.位于东京116°28′、北纬39°54′的某点所在6°带带号及中央⼦午线经度分别为20、117°。
7.从测量平⾯直⾓坐标系的规定可知X轴为纵坐标轴，Y轴为横坐标轴。
8.相对⾼程是由任⼀假定⽔准⾯起算的地点⾯的⾼度。
9.⽔准测量的基本原理利⽤⽔准仪的⽔平视线求取两点的⾼差。
10.倾式⽔准仪的景平指的是⽤微倾螺旋⽔准管⽓泡居中。
11.视准轴是指⼗字丝中央交点与物镜光⼼的连线。
12.在⽔准测量中，前后视距相等可消除地球曲率和⼤⽓折光的影响对⾼差的影响。
13.符合⽔准路线A123B中，⽔准点A、B的⾼程分别是104.350m、107.215m，⼜测得⾼差h ab=+2.850m，则⽔准管⾼差闭合差f h为-0.015m。
14.已知A、B的⾼程分别是200m、100m，则B、A两点的⾼差h BA为+100m。
15.⽔准仪的i⾓误差是⽔准管轴与视准轴在铅垂⾯内投影的夹⾓。
16.⽤望远镜观测中，当眼睛晃动时，如⽬标影像与⼗字丝之间有相互移动现象称为视差现象，产⽣原因是⽬标成像平⾯与⼗字丝平⾯不重合。
17.消除视差的正确⽅法是仔细的进⾏物镜对光。
18.⽔准测量是利⽤⽔准仪提供⽔平视线求得两点⾼差，并通过其中⼀已知点的⾼程，推算出未知点的⾼程。
19.⽔准仪读得后视读数后，在⼀个⽅格的四个⾓M、N、O和P读得中视读数分别为1.254m，0.493m，2.021m和0.216m，则⽅格上最⾼点和最低点分别是P、O。
工程测量知识点总结归纳
工程测量知识点总结归纳一、测量基础知识1. 测量的定义与概念测量是指使用测量工具、设备和方法进行地面或空间位置的确定、距离的测定、方向的测定和角度的测定等技术手段的活动。
它是指以一定的精度和准确度获取现实世界中的地理信息、工程信息、物理量信息等的活动。
2. 坐标系统坐标系统是指用来描述和表示空间点位置和方位关系的系统。
目前使用最广泛的坐标系统是直角坐标系和极坐标系。
3. 测量单位测量单位是测量过程中用来表示长度、面积、体积等物理量的标准。
常见的测量单位有米、毫米、公顷、立方米等。
4. 测量误差测量误差是指测量结果与被测量值之间的差别，它是由于测量方法、仪器精度、环境条件等因素引起的。
5. 测量精度和测量准确度测量精度和测量准确度是指测量结果与事实值之间的关系。
测量精度是指测量结果的可重复性，而测量准确度是指测量结果的接近程度。
二、地面测量1. 三角测量三角测量是通过测量三角形的边和角来确定不同地点之间的相对位置和方位关系的方法。
它是地面测量中使用最为广泛的一种方法。
2. 电子全站仪测量电子全站仪是一种先进的测量仪器，它集成了测角仪、测距仪和数据处理仪等功能于一体，能够实现测量、计算和图形输出等多种功能。
3. GPS测量GPS是一种通过卫星定位来确定地面点位置的技术，它在地面测量中有着重要的应用价值。
4. 地形测量地形测量是指通过对地表地形进行测量和分析，得到地形图、地形模型等地理信息的活动。
5. 高程测量高程测量是指对不同地点的垂直位置进行测定和比较的活动，它常常使用水准仪、高山测量等方法来进行。
6. 地籍测量地籍测量是指对土地界址、地界、地形和地表特征进行测定和记录的活动，它是保障土地权益和土地利用的基础。
三、建筑测量1. 建筑物测量建筑物测量是指对建筑物的平面、立面、轮廓、体积等进行测定和记录的活动。
它是建筑设计和施工的基础。
2. 施工测量施工测量是指对建筑施工过程中建筑物位置、高程、水平、尺寸等进行测定和监督的活动。
工程测量知识点
工程测量知识点
1. 哎呀呀，你知道吗，水准测量可是工程测量里超级重要的一点呢！就好像建房子得先把地基打平一样。
比如说在修一条路的时候，我们就得用水准测量来保证路面是平整的呀，不然车子开上去得多颠簸啊！
2. 嘿，角度测量也很关键呢！这就像我们要精准地找到方向。
就像我们要确定一个大楼的朝向，角度测量就能帮我们准确搞定，要是弄错了，那大楼不就歪了呀！
3. 哇哦，距离测量也是必不可少的呀！没有它，我们怎么知道两个点之间相隔多远呢。
比如我们要建一座桥，就要清楚两端的距离，这样桥才能合适地架起来呀，不是吗？
4. 天呐，全站仪的使用可太牛了！它就像是工程测量的大明星。
在大型工程里，如果没有全站仪帮忙测量各种数据，那得乱成什么样啊，想想都可怕！
5. 嘿呀，地形测量也是很有意思的哟！这就像是给大地画画。
要规划一个公园，就得先通过地形测量了解地形地貌，才能设计出最合适的方案，对吧？
6. 哇塞，控制测量可是整个测量的基础呢！就好像盖房子先得有稳固的框架。
如果没有准确的控制测量，那其他测量不都乱套了吗！
7. 呀，测量误差的分析很重要啊！不注意这个可不行。
就像我们走路会有偏差一样，测量也会有误差，得好好分析，尽量减少，不然工程可就出问题啦！
8. 哟，测量仪器的保养可不能马虎！它们可是我们的好伙伴。
就像我们要爱护自己的宝贝一样爱护仪器，它们才能更好地工作呀！
9. 总之，工程测量的知识点太多太重要啦！每个都不能忽视，它们共同保障着工程的顺利进行和高质量完成！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5条主要轴线:圆水准器轴，照准部水准管轴，竖轴，视准轴以及横轴。
满足条件：①照准部水准管轴应垂直于竖轴②圆水准器轴应平行于竖轴③望远镜视准轴应垂直于横轴④横轴垂直于竖轴。另外，竖盘指标差应接近于０°。
3）磁偏角：磁子午线方向与真子午线方向的夹角叫做磁偏角。用 表示。东偏为正,西偏为负。
4）坐标纵轴方向(轴北方向)：高斯平面直角坐标系投影带的中央经线作为坐标纵轴。在投影带内的直线定向，以该带的坐标纵轴方向作为标准方向。采用假定坐标系时，其坐标纵轴X方向作为该测区直线定向的标准方向。坐标纵轴也可简称轴北方向。
高差:ｈAB =a-b (后视读数-前视读数;a>b，hAＢ为正,a＜b,hAB为负）
高程:ＨＢ=ＨA＋hAB=HA+a－b
仪高法:用于已知某点高程和仪器高，求另一点的高程(图见12页２-２)
Ｈi=ＨＡ+ａ（H1=Hi-b1H2＝Hｉ-b2)
二水准仪的构造(简答题的形式出现）
水准仪的构造有哪些主要轴线？它们之间应满足什么条件?其中哪个条件是最主要的?为什么他是最主要的？
二经纬仪的构造与读数（见书３０页）
1）水平角的观测(测回法和全圆方向观测法)
测回法:适用于测量两个方向之间的单角。(见书3５页表3-1)
2)竖直角测量原理
竖角:是同一竖直面内倾斜视线与水平线的夹角,视线在水平线以上形成仰角,其符号为正,视线在水平线以下形成俯角,其符号为负,竖直角的范围是０°→ ９0°
2)视线倾斜时Ｄ=Kl
3)视距法求高差的公式h—高差i—仪器高v—中丝截尺高
ｈ=Ｄｔan +i－v
五直线定向(确定直线与标准方向之间水平角称为直线定向)
1）真子午线方向（真北方向）:通过某点的真子午线的切线方向,即真北方向,指向地球北极的方向
2）磁子午线方向（磁北方向）:通过某点的磁子午线的切线方向，即磁北方向。
读数:见书1７页
四水准测量外业
1）水准点:简记ＢM
2）转点:起传递高程作用的立尺点称为转点,简记TP
3） 已知HA则,
4）附和水准路线
高差闭合差为
限差为：平地： 山地：
L—路线总长，kmn—路线上总测站数
5)闭合水准路线高差闭合差为
6)支水准路线
五水准测量内业
附合水准测量内业计算（见书20页)
六水准测量误差分析
工程测量知识点整理
———————————————————————————————— 作者:
———————————————————————————————— 日期：
工程测量知识点整理
第1章绪论
建议将没有标注的图画在相应说明的旁边或纸的背面方便记忆
一测量的基准线于基准面（图见书5页）
1）重力:测量工作是在地球表面上进行的,地球上任一点都要受离心力和地球引力的双重的作用,这两个力的合力称重力
2）铅垂线：重力的方向称为铅垂线,即测量仪器悬挂垂球，指向重力方向。铅垂线就是测量的基准线。
3）水准面:小的范围而言，水面是一个水平面,实际上是一个曲面,我们把水面称为水准面。水准面上任意一点都和重力的方向相垂直。空间任意一点都有水准面,处处和重力方向相垂直的曲面均称水准面，水准面就是测量的基准面。和水准面相切的平面称为水平面。
4）大地水准面:由于水准面的高度不同,水准面有无穷多个,其中一个和平均的海水面重合,我们称为大地水准面。
二地面点位的确定
1）独立平面直角坐标系（图见书4页）
规定南北方向为纵轴，记为Ｘ轴,Ｘ轴向北为正,向南为负
X轴选取的方式有三种①真南北方向②磁南北方向③建筑的南北主轴线
以东西方向为横轴,记为Y轴。Y轴向东为正，向西为负。象限按顺时针排列编号。
水准测量误差包括：水准仪本身的仪器误差，人为的观测误差以及外界条件的影响三个方面
可以通过观测方法减弱或消除的：残余误差，视差影响，水准尺倾斜误差。
可以通过计算减弱的：水准尺误差
第3章角度测量
一水平角测量原理
1）水平角:地面上一点到两个目标点的方向线垂直投影到水平面上的夹角,或者说，是过两条方向线的竖面所夹的两面角。范围0°~３60°。
满足条件1)圆水准器轴平行于竖轴2)十字丝横轴垂直于竖轴3)水准管轴平行于视准轴
其中最主要的是视准轴平行于水准管轴。
三水准尺
单面尺和双面尺两种。单面尺仅有黑白相间的划分,尺底为零，最小化分单位为厘米。塔尺和折尺属于单面水准尺。双面尺有两面划分，正面黑白划分,反面红白划分，其长度有两米和三米两种。黑面尺的尺底为零,红面尺的尺底不为零,一根尺为4.687米，另一根尺为4.787米。两尺配成一对使用。
5）子午线收敛角:以真子午线方向为准,中央子午线偏东为正,偏西为负。用 表示。
第4章距离测量与直线定线
一量距工具（见书54页)
二直线定向（直线定线，一般量距方法，钢尺检定）
平坦地区：一般量距方法:D=nl+q
n—尺段数ｌ—钢尺长度q—不足一整尺的余长
往返丈量：相对误差 通常化为分子为一的分子形式
倾斜地面：沿地面丈量法：
三钢尺检定
名义长度:钢尺尺面上注记长度（３0m 50m）叫名义长度
主要轴线１）视准轴：物镜光心与十字丝交点的连线称为视准轴
2）水准管轴：水准管圆弧上分划的对称中心成为水准管零点,通过水准管零点做水准管圆弧的纵切线,称为水准管轴
3）圆水准器Biblioteka :水准仪还装有圆水准器,其顶面内壁被磨成球面，顶面重心刻有圆分划圈。通过圆圈中心（即零点)做球面的法线,称为圆水准器轴。
４）仪器竖轴
尺长方程式：标准温度t0为＋2０℃，3０ｍ钢尺施加标准拉力为100N,设钢尺名义长为l0,经检验该尺在标准温度和标准拉力下，其实际长度为ｌ,则尺长改正 l， l＝l－l0
=1,25×1０－５
四视距测量
1)视距轴水平时的视距公式
尺间隔：望远镜瞄准标尺,用上,下丝读出标尺的一段长度，称为尺间隔。
D＝Kl=100ｌ
2）高斯独立平面直角坐标系
3）高程：地面上任意点到水准面的垂直距离,称为该点的高程
4）绝对高程:某点至大地水准面的垂直距离称为该点的绝对高程（图见书5页)
5）相对高程:某点至假定水准面的垂直距离称为该点的假定高程（又称相对高程）
第2章水准测量
一水准测量原理
高差法：适用于由一已知点推算某一待定高程点的情况
