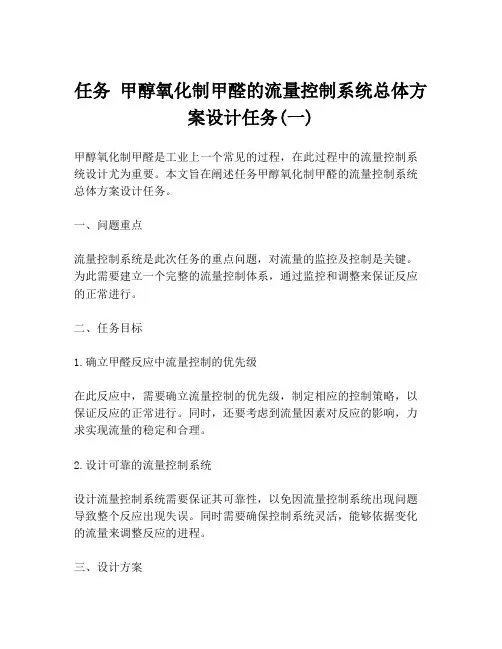

任务 甲醇氧化制甲醛的流量控制系统总体方案设计任务(一)
任务甲醇氧化制甲醛的流量控制系统总体方案设计任务(一)甲醇氧化制甲醛是工业上一个常见的过程，在此过程中的流量控制系统设计尤为重要。
本文旨在阐述任务甲醇氧化制甲醛的流量控制系统总体方案设计任务。
一、问题重点流量控制系统是此次任务的重点问题，对流量的监控及控制是关键。
为此需要建立一个完整的流量控制体系，通过监控和调整来保证反应的正常进行。
二、任务目标1.确立甲醛反应中流量控制的优先级在此反应中，需要确立流量控制的优先级，制定相应的控制策略，以保证反应的正常进行。
同时，还要考虑到流量因素对反应的影响，力求实现流量的稳定和合理。
2.设计可靠的流量控制系统设计流量控制系统需要保证其可靠性，以免因流量控制系统出现问题导致整个反应出现失误。
同时需要确保控制系统灵活，能够依据变化的流量来调整反应的进程。
三、设计方案在设计流量控制系统的同时，需要考虑到整个反应的运行过程，以从整体上进行综合考虑。
方案设计包括以下几个方面：1.流量监测需要设计一套完整的流量监测系统，以确保流量的准确监测和记录。
可以采用现有的流量计或者其他监测手段。
同时还要考虑到监测到的数据的准确性和及时性。
2.流量控制流量控制是整个系统的核心，需要设计一套稳定可靠的流量控制系统。
可以采用 PID 控制算法或其他流量控制算法。
同时，还要考虑到流量控制系统的实时性和响应速度。
3.流量调整策略在流量控制的基础上，还需要设计一套针对不同反应阶段的流量调整策略，以保证反应的正常进程和良好效果。
4.算法优化对于流量控制算法需要进行优化，并确定最优参数，以实现更加稳定和高效的控制效果。
同时，还需要考虑到算法的适应性和泛化能力。
四、结论总之，流量控制系统设计对于甲醇氧化制甲醛的反应是一个至关重要的任务。
通过在流量控制监测、流量控制、流量调整策略和算法优化等方面进行全面细致的设计，可以实现更好的反应效果和生产效益。
流量控制系统设计
目录第一章过程控制仪表课程设计的目的意义 (2)1.1 设计目的 (2)1.2课程在教学计划中的地位和作用 (2)第二章流量控制系统（实验部分） (3)2.1 控制系统工艺流程 (3)2.2 控制系统的控制要求 (4)2.3 系统的实验调试 (5)第三章流量控制系统工艺流程及控制要求 (6)3.1 控制系统工艺流程 (6)3.2 设计内容及要求 (7)第四章总体设计方案 (8)4.1 设计思想 (8)4.2 总体设计流程图 (8)第五章硬件设计 (9)5.1 硬件设计概要 (9)5.2 硬件选型 (9)5.3 硬件电路设计系统原理图及其说明 (13)第六章软件设计 (14)6.1 软件设计流程图及其说明 (14)6.2 源程序及其说明 (16)第七章系统调试及使用说明 (17)第八章收获、体会 (20)参考文献 (21)第一章微控制器应用系统综合设计的目的意义1.1 实验目的本次课程设计是为《过程控制仪表》课程而开设的综合实践教学环节，是对《现代检测技术》、《自动控制理论》、《过程控制仪表》、《计算机控制技术》等前期课堂学习内容的综合应用。
本设计主要是通过对典型工业生产过程中常见的典型工艺参数的测量方法、信号处理技术和控制系统的设计，掌握测控对象参数检测方法、变送器的功能、测控通道技术、执行器和调节阀的功能、过程控制仪表的PID控制参数整定方法，培养学生综合运用理论知识来分析和解决实际问题的能力，使学生通过自己动手对一个工业过程控制对象进行仪表设计与选型，促进学生对仪表及其理论与设计的进一步认识。
本次设计的主要任务是通过对一个典型工业生产过程（如煤气脱硫工艺过程）进行分析，并对其中的液位参数设计其控制系统。
设计中要求学生掌握变送器功能原理，能选择合理的变送器类型型号；掌握执行器、调节阀的功能原理，能选择合理的器件类型型号；掌握PID调节器的功能原理，完成液位控制系统的总体设计，并画出控制系统的原理图和系统主要程序框图。
基于plc 的流量控制系统
辽宁工业大学电气控制与PLC技术课程设计（论文）题目：基于PLC的流量控制系统设计院（系）：电气工程学院专业班级：自动化112学号： 110302032学生姓名：王毅指导教师：（签字）起止时间：2014.6.30~2014.7.11课程设计（论文）任务及评语院（系）：电气工程学院 教研室： 自动化 注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算 学 号110302032 学生姓名 王毅 专业班级 自动化112 课程设计（论文）题目 基于PLC 的流量控制系统设计课程设计（论文）任务课题完成的功能：本课程设计要求以管道流量作为被控对象，采用西门子S7-200型PLC 作为控制核心，实现流量大小的控制运行。
设计任务及要求：（1）认真查阅相关文献资料，清楚了解管道流量控制的工作过程。
（2）完成PLC 控制系统硬件设计，内容包括DI/AI/DO/AO 信号分配、PLC 硬件电气接线原理图等。
（3）完成流量传感器、变送器、I/V 变换、A/D 转换及D/A 转换和电动阀门的信号控制。
（4）完成PLC 控制系统软件设计，内容包括主程序及相关子程序的程序流程图设计和梯形图程序设计。
（5）撰写课程设计说明书（论文）：其中应包含设计方案选择与论证、总体功能框图、总体电路原理图、软件流程图及部分程序等内容。
技术参数：管道直径0.5米，要求给定流量0.1m 3/s ，变送器4-20mA ，I/V 变换0-5V 。
进度计划 （1）布置任务，查阅资料，确定系统组成和功能分析（2天） （2）系统硬件电路设计（3天） （3）系统软件设计及实验研究（2天） （4）撰写、打印设计说明书（2天） （5）答辩（1天）指导教师评语及成绩平时： 论文质量： 答辩： 总成绩： 指导教师签字：年 月 日摘要随着科技的飞速发展，自控系统的应用正在不断深入，同时代替传统控制检测技术日益更新。
自动控制技术可谓无所不能。
本文提出一种对液体流量进行实时精确控制的设计方案。
流量控制系统课程设计
流量控制系统课程设计一、课程目标知识目标：1. 让学生掌握流量控制系统的基本概念、原理及分类；2. 让学生了解流量控制系统中常用的传感器、执行器及其工作原理；3. 使学生理解流量控制系统的数学模型及其在工程实践中的应用。
技能目标：1. 培养学生运用所学知识分析流量控制系统问题的能力；2. 培养学生设计简单的流量控制系统方案，并进行仿真实验；3. 提高学生运用现代信息技术手段解决流量控制系统问题的能力。
情感态度价值观目标：1. 培养学生对流量控制系统及相关工程领域的兴趣，激发学生的探究欲望；2. 培养学生严谨的科学态度和团队协作精神，养成良好的工程伦理道德观念；3. 增强学生的环保意识，让学生认识到流量控制系统在节能减排中的重要作用。
课程性质：本课程为理论与实践相结合的课程，注重培养学生的实际操作能力和创新能力。
学生特点：学生具备一定的物理、数学基础，对工程实践有较高的兴趣，希望通过本课程的学习，提高自己的专业素养。
教学要求：结合学生特点和课程性质，课程目标分解为具体的学习成果，以实际工程案例为主线，采用项目驱动、任务导向的教学方法，引导学生主动探究、积极实践，提高学生的综合能力。
同时，注重过程评价，确保课程目标的实现。
二、教学内容1. 流量控制系统的基本概念与原理- 流量控制系统的定义、作用及分类- 流量控制系统的基本工作原理2. 流量控制系统中的传感器与执行器- 常用传感器的工作原理及应用- 常用执行器的工作原理及应用3. 流量控制系统的数学模型- 系统数学模型的建立方法- 系统数学模型在工程实践中的应用4. 流量控制系统设计与仿真- 流量控制系统设计方法与步骤- 流量控制系统仿真软件的使用5. 流量控制系统案例分析- 分析实际工程案例，了解流量控制系统在实际应用中的优点与局限- 结合教材内容，进行课堂讨论与总结教学内容安排与进度：第1周：流量控制系统的基本概念与原理第2周：流量控制系统中的传感器与执行器第3周：流量控制系统的数学模型第4周：流量控制系统设计与仿真第5周：流量控制系统案例分析教学内容依据教材章节进行组织，注重理论与实践相结合，确保学生能够系统地掌握流量控制系统的相关知识。
流量比值控制系统的设计
流量比值控制系统的设计1引言在生产过程中，凡是将两种或两种以上的物料量自动地保持一定比例关系的控制系统，就称为比值控制系统。
在化工行业中，流量控制是非常重要的。
本文主要介绍了一种流量比值控制系统，经实验和实践运行，证明该系统具有结构简单、稳态误差小、控制精度高等优点。
2工作原理比值控制有开环比值控制、单闭环比值控制和双闭环比值控制三种类型。
开环比值控制是最简单的控制方案。
单闭环比值控制系统是为了克服开环比值控制方案的缺点而设计的，这种方案的不足之处是主流量没有构成闭环控制。
本系统采样双闭环比值控制方案。
图1kcl-h2so4双闭环流量比值控制系统原理图由图1所示，第一个闭环控制系统是主流量氯化钾本身构成的流量闭环控制系统，当设置确定后，通过闭环调节作用，消除扰动的影响，使氯化钾的流量稳定在设定值上，主流量闭环控制系统属于恒值控制系统。
第二个闭环控制系统是副流量硫酸闭环控制系统，其输入量是经过检测与变送后的氯化钾流量信号q1与比值系数k1的乘积。
硫酸副流量闭环控制系统由副控制器1、硫酸泵变频器、硫酸泵以及检测点2/变送器2等组成。
副流量闭环控制系统属于跟随系统。
3流量比值控制系统设计3.1 流量比值控制系统构成氯化钾与硫酸流量比值控制系统是由三菱fx2nc系列plc、耐腐蚀泵、西门子mm440变频器、计量螺旋、电磁流量计等组成。
流量比值控制系统方框图如图2所示。
图2流量比值控制系统方框图（1）三菱fx2nc系列plc。
fx2nc系列plc具有很高的性能体积比和通信功能，可以安装到比标准的plc小很多的空间内。
i/o型连接器可以降低接线成本，节约接线时间。
i/o 点数可以扩展到256点，最多可以连接4个特殊功能模块。
（2）耐腐蚀泵。
硫酸属于腐蚀性介质，输送泵必须采用耐腐蚀泵。
本系统采用ihf 6550-160型氟塑料离心泵，泵进口直径65mm；出口直径50mm；叶轮名义直径160mm；转速2900r/nin，流量25m3/h；扬程32m；电机功率5.5kw。
流量控制系统设计

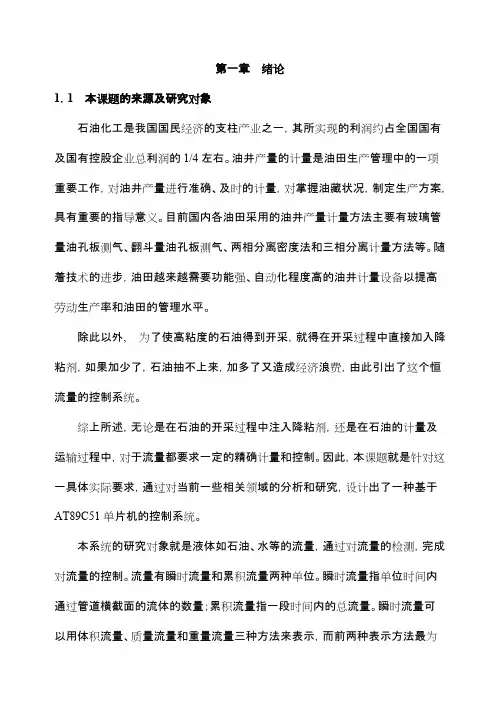

第一章绪论1．1 本课题的来源及研究对象石油化工是我国国民经济的支柱产业之一，其所实现的利润约占全国国有及国有控股企业总利润的1/4左右。
油井产量的计量是油田生产管理中的一项重要工作，对油井产量进行准确、及时的计量，对掌握油藏状况，制定生产方案，具有重要的指导意义。
目前国内各油田采用的油井产量计量方法主要有玻璃管量油孔板测气、翻斗量油孔板测气、两相分离密度法和三相分离计量方法等。
随着技术的进步，油田越来越需要功能强、自动化程度高的油井计量设备以提高劳动生产率和油田的管理水平。
除此以外, 为了使高粘度的石油得到开采，就得在开采过程中直接加入降粘剂，如果加少了，石油抽不上来，加多了又造成经济浪费，由此引出了这个恒流量的控制系统。
综上所述，无论是在石油的开采过程中注入降粘剂，还是在石油的计量及运输过程中，对于流量都要求一定的精确计量和控制。
因此，本课题就是针对这一具体实际要求，通过对当前一些相关领域的分析和研究，设计出了一种基于AT89C51单片机的控制系统。
本系统的研究对象就是液体如石油、水等的流量，通过对流量的检测，完成对流量的控制。
流量有瞬时流量和累积流量两种单位。
瞬时流量指单位时间内通过管道横截面的流体的数量；累积流量指一段时间内的总流量。
瞬时流量可以用体积流量、质量流量和重量流量三种方法来表示，而前两种表示方法最为常用。
除了上述瞬时流量之外，生产过程中有时还需要测量某段时间之内流体通过的累积总量，称为累积流量，也常被称为总流量。
质量总量以M表示，体积流量以Qv表示。
流量是重要的过程参数之一。
流量是衡量设备的效率和经济性的重要指标；流量是生产操作和控制的依据，流量的测量与控制是实现工业生产过程自动化的一项重要任务。
1．2 研究目的、意义及研究内容（1）研究内容：本课题的主要研究内容是对流量进行检测，主要由流量传感器采集流量信息，然后经过AD转换器将连续的模拟信号离散化后传给单片机，单片机在软件系统的控制下，根据预先的设置和预期的控制要求,通过步进电机来精确控制阀门的开度,实现对流量的精确控制。
道路交通流量控制系统工程设计方案
道路交通流量控制系统工程设计方案城市化进程加快，使得道路交通流量问题逐渐显露，影响着人们的出行效率和生活质量。
为了解决这个问题，道路交通流量控制系统应运而生，它不仅可以优化交通流量，还能提高道路的通行能力，提升交通安全性。
接下来将详细探讨这一系统的设计方案。
系统设计目标在进行交通流量控制系统设计时，明确设计目标十分重要。
系统的基本目标包括：减少交通拥堵、提高道路通行效率、保障交通安全、实现交通信息的实时监控与管理。
根据城市交通的特点和需求，这些目标需要结合实际情况做出相应调整。
需求分析在开始设计之前，需求分析是必不可少的环节。
需考虑本地区的交通流量特征、车流组成、交通事故发生频率以及每个交叉路口的流动情况。
通过对实地调研的数据收集，并结合历史记录，可以有效评估交通流量的变化规律。
本区域的交通流量通常会在高峰时段出现明显波动，因此智能化的流量监控十分必要，通过感应器、摄像头等设备实时收集数据，并进行分析，为制定合理的控制策略奠定基础。
技术选型在工程设计中，技术选型对系统的稳定性及其运行效率至关重要。
应考虑采用先进的传感器技术，比如光纤传感器或雷达探测装置，实时监测车辆的流动。
系统应具备一定的智能化水平，通过数据挖掘和机器学习算法，优化交通信号配时。
需要明确的是，所有的设备和技术都应具备较高的兼容性，以便未来的升级和维护。
远程监控和操作功能也是必要的，便于交通管理部门进行实时监管和应急处理。
功能模块设计设计的交通流量控制系统可划分为多个功能模块，以实现不同的控制和监测目标。
实时监控模块这个模块主要负责收集来自传感器与摄像头的数据，并进行处理。
它支持图像处理、数据分析，必须具备快速反应能力，从而及时应对突发情况。
例如，系统可以根据实时流量数据调整信号灯的配时，避免因信号灯与车流不匹配而造成的拥堵。
数据分析模块通过对收集到的数据进行深度分析，可以识别出流量高峰及其分布特征。
利用这些分析结果，可以形成科学的交通预测，为决策提供依据。
BitTorrent流量控制系统的总体设计
近年来 ， ２ Ｐ ｅ ｅｒ对 等联 网 ） 术及其 应用 已成为 互联 网技术 应 用 的主 流． 为在 理论 上 这 Ｐ Ｐ（ ｅｒ ｏＰ ｅ ， ｔ 技 因
类应 用对带 宽 的需求 是无 限的 ， 以会 使 原来运 行流 畅 的网络变 得拥 塞． 宁夏 石嘴 山联通互 联 网网络 的 所 在 运行 中 ，２ Ｐ Ｐ降低 了用 户体验 、 大 了网络 出 口流量 压力 ， 增 使得 网络基 础设 施不 堪重 负 ， 而造成 网络 结算 从 流量成本 增加 等负 面影 响 ， 已成 为 电信 运 营企业 面临 的重要 问题 ＿ １ 剖．
第 ３ 卷第 ４ １ 期
Ｖｏ ． １ Ｎｏ ４ ２ １ １３ ． ０ ０
青 岛 理 工 大 学 学 报
Ｊ ｕ ｎ ｌ ｆ ｎ ｄ ｏＴｅｈ ｏ ｏ ｉ ｌ ｉ ｒｉ ｏ ｒ ａ ｏ ｇ ａ ｃ ｎ ｌ ｃ ｖ ｓ ｙ Ｑｉ ｇ ａ Ｕｎ ｅ ｔ
Ｂ ｔ ｏ ｒｎ 流 量 控 制 系 统 的 总 体 设 计 ， ｉ ｒｅ ｔ Ｔ
关键 词 ： 等联 网 ； 对 比特 流 ； 计 设
中 图分 类 号 ： ３ ３ １ ＴＰ ９． 文献标志码 ： Ａ 文 章 编 号 ：６ ３ ４ ０ （０ Ｏ Ｏ 一Ｏ ｇ 一Ｏ １７ － ６ ２ ２ １ ）４ ０ ８ ６
Ｔｈ ｓ ｇ ｆ ＢｉＴｏ ｒ ｎｔＴｒ ｆ ｉ ｎ ｒ ｌＳ ｓ ｅ ｅ Ｄｅ ｉ ｎ ｏ ｔ ｒ ｅ ａ ｆ ｃ Ｃｏ ｔ ｏ ｙ ｔ ｍ
针对 该种情 况 ， 石嘴 山联 通采 用增 加带 宽 ， 并且 全 面禁止 Ｐ Ｐ应 用 ， 限制 某 些应 用 等策 略 以缓解 网 ２ 或 络 运营压 力 ， 但这 并 不 能彻底 解 决 电信运 营 企业 网络 拥 塞 和用 户体 验 的矛 盾． 笔者 针对 Ｐ Ｐ应 用 中最 广 ２
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章过程控制仪表课程设计的目的意义 (2)1.1 设计目的ﻩ21.2课程在教学计划中的地位和作用ﻩ2第二章流量控制系统（实验部分）ﻩ３2.１控制系统工艺流程.........................................３2.2 控制系统的控制要求ﻩ４２．3 系统的实验调试 (5)第三章流量控制系统工艺流程及控制要求......................... ６３．1 控制系统工艺流程.............................................. ６3.２设计内容及要求ﻩ7第四章总体设计方案ﻩ84.1 设计思想 (8)4．2 总体设计流程图........................................... ８第五章硬件设计..................................................... ９5．1 硬件设计概要ﻩ95.2 硬件选型 ......................................................... ９５.3 硬件电路设计系统原理图及其说明 (13)第六章软件设计..................................................... 1４６．1 软件设计流程图及其说明 (14)６．2 源程序及其说明............................................... 1６第七章系统调试及使用说明ﻩ１７第八章收获、体会ﻩ２0参考文献 (21)第一章微控制器应用系统综合设计的目的意义1．1 实验目的本次课程设计是为《过程控制仪表》课程而开设的综合实践教学环节,是对《现代检测技术》、《自动控制理论》、《过程控制仪表》、《计算机控制技术》等前期课堂学习内容的综合应用。
本设计主要是通过对典型工业生产过程中常见的典型工艺参数的测量方法、信号处理技术和控制系统的设计,掌握测控对象参数检测方法、变送器的功能、测控通道技术、执行器和调节阀的功能、过程控制仪表的PID控制参数整定方法，培养学生综合运用理论知识来分析和解决实际问题的能力，使学生通过自己动手对一个工业过程控制对象进行仪表设计与选型,促进学生对仪表及其理论与设计的进一步认识。
本次设计的主要任务是通过对一个典型工业生产过程（如煤气脱硫工艺过程)进行分析,并对其中的液位参数设计其控制系统。
设计中要求学生掌握变送器功能原理,能选择合理的变送器类型型号;掌握执行器、调节阀的功能原理，能选择合理的器件类型型号;掌握PID调节器的功能原理,完成液位控制系统的总体设计,并画出控制系统的原理图和系统主要程序框图。
通过对过程控制系统的组态和调试，使学生对《过程控制仪表》课程的内容有一个全面的感性认识,掌握常用过程控制系统的基本应用，使学生将理论与实践有机地结合起来，有效的巩固与提高理论教学效果。
1.2 课程设计在教学计划中的地位和作用本课程设计是为《过程控制仪表》课程而开设的综合实践教学环节,是对《现代检测技术》、《自动控制理论》、《过程控制仪表》、《计算机控制技术》等前期课堂学习内容的综合应用,使学生加深对过去已修课程的理解,用本课程所学的基本理论和方法，运用计算机控制技术,解决过程控制领域的实际问题，为学生今后从事过程控制领域的工作打下基础。
因此本课程在教学计划中具有重要的地位和作用。
第二章流量控制系统（实验部分)2.1 控制系统工艺流程图2.1 内容器单闭环流量控制系统工艺流程图说明:FT为流量变送器,ＦC为智能调节器,VＬ为电动阀,SSＲ为固态继电器控制输出，Q表示流量。
图2.3同。
图2.2 内容器单闭环流量控制系统方块流程图图2.3 双闭环比值控制工艺流程图图2.4 双闭环比值控制方块流程图2.2 控制系统的控制要求２.２.1 单闭环控制要求给定流量范围为0～40０L/h，流量从2０0L/h稳态向3００L／h稳态过渡的调节时间不超过1００ｓ，超调量不超过５%,稳态误差不超过±5%．2.２.2 双闭环比值控制主回路（图2.4中FＣ1调节的回路）要求如单闭环控制要求，副回路（FC2调节的回路)的比值K为2,主回路Q1随给定Ｑs改变：在Q1稳定在给定Ｑｓ后,副回路调节时间不超过5０s,超调量不超过5%，稳态误差不超过±５%２.3 系统的实验调试2.3．1单闭环流量控制①在实验面板上接好线,确认无误后打开实验机柜电源和水泵开关；②将智能调节器ＦC1设置为单路输入内给定、人工模糊自整定PID调节方式;③调节PＩＤ参数:积分分离值为0，先使积分时间TI为一较大值,微分时间TＤ为0;调节比例带P,使流量Ｑ1能稳定到给定值附近，且过渡时间不太大、超调量满足工艺要求；再调节积分时间TI，使流量Q1的稳态误差减小以满足工艺要求。
若此时过渡时间也能达到工艺要求，则可以不要微分作用,若不能满足则慢慢增加微分时间TD，使调节时间减小以满足工艺要求。
说明：在调节比例带Ｐ使流量能稳定到给定值附近后,主要需解决的是减少稳态误差（减小TI）、减少超调量（增加比例带Ｐ或积分时间TI)和减少过渡时间(增加微分时间TD或减小积分时间TI）,P、TI、TD这3个参数主要需调节的是P和ＴＩ,观察无纸记录仪的响应曲线，多试几组参数，使流量控制达到工艺要求。
２.３.2双闭环比值控制①在２.３.1中单闭环流量控制已满足工艺要求的前提下，将其做为主回路,不需再改动其参数。
②将调节器FC2设置为双路输入外给定、人工模糊自整定PＩＤ调节方式。
③将比值器设置为加法方式，比例系数A=0.5，Ｂ=0。
④Ｑ1稳定后,副回路的给定也就一定了。
调节PＩD参数（调节方法如单闭环控制)，给调节器FC2选择合适的PID值以满足工艺要求。
第三章 流量控制系统工艺流程及控制要求３．1 控制系统工艺流程HPF 法脱硫是国内新开发的技术，它是以氨为碱源液相催化氧化脱硫新工艺,采用的催化剂ＨＰF 是一种复合催化剂,它对脱硫和再生过程均有催化作用。
所产废液完全可以回兑到炼焦煤中,从而大大简化了工艺流程。
脱硫、脱氰效率较高,一般可达到塔后煤气含Ｈ２S ≤100mg ／m 3,含ＨC Ｎ≤３０0mg/ｍ３。
H ＰF 法脱硫的工艺流程是:鼓风机后的煤气进入预冷塔与塔顶喷洒的冷却水逆向接触，被冷却为３0℃,冷却水从塔下部用泵抽出,送外冷器被低温水冷至28℃送回塔顶循环喷洒。
采取部分剩余氨水更新循环冷却水,多余循环水返回机械化氨水澄清槽。
冷后的焦炉煤气经过两台并联的脱硫塔,从塔顶喷淋脱硫液以吸收煤气中的H ２Ｓ、H ＣN （同时吸收氨,以补充脱硫脱氰过程中消耗的氨)。
脱H 2Ｓ后的煤气送入洗涤工段。
两台并联的脱硫塔都有自己独立的再生系统，吸收了H 2S 、HCN 的溶液从塔溜出,经液封槽进入各自独立的反应槽，再经溶液循环泵送入再生塔。
同时由空气压缩机送来的压缩空气鼓入再生塔底部，溶液在塔内即得到再生。
再生后溶液经液位调节器返回各自对应的脱硫塔循环使用。
浮于再生塔顶的硫泡沫利用位差流入泡沫槽，硫泡沫经泡沫泵送入戈尔膜过滤器分离,清液流入反应槽，硫膏经压缩空气压榨成硫饼装袋外销。
为避免脱硫液盐类积累影响脱硫效果，排出少量废液送往配煤。
脱硫工艺的流程如图3.1所示。
图中L 表示液位;P 表示压力;T 表示温度；F 表示流量;I 表示指示；Ｃ表示控制；V 表示阀门；Q 表示累计。
图３.１HPF脱硫工艺流程流程图3.2 设计内容及要求１).循环上水的流量范围在800~1000m３/h,精度要求为±5%。
２)．抽水高度(即预冷塔高度）约20m。
第四章总体设计方案４.1 设计思想设计的关键在于循环水的抽送、流量的检测和控制,分别可以通过选择合适的工业水泵、流量计、无纸记录仪和流量积分演算智能调节器、电动调节阀完成相关功能。
另外,假设氨水与循环上水的流量比值有固定要求,可增加比值器实现流量比值控制。
设循环上水的流量为主控量Q１,氨水的流量给定则为Q２s=Q1*K，二者的配比为氨水：循环上水=K：1,则可用实验中的流量比值控制系统实现该控制环节。
4.2 总体设计流程图循环上水给定偏差Q1i第五章硬件设计5.1 硬件设计概要硬件设计主要是智能调节器的设计，可采用单片机做实时监控芯片,结合外围电路实现流量信号的变换、采集、PＩD运算与控制输出等功能。
为了能实时调整PＩD参数,需增加键盘扫描电路；为了显示PＩD参数和流量的大小,需增加显示模块。
５．2 硬件选型5．2．1 智能调节器的自行设计I/V转换可用ＯP07构成的比例放大器实现。
由于AＤＣ0８09的转换速度只有几十微妙,相对流量的变化时间很小，可以不要保持器。
而ADC0809与DＡC08３2都是八位的转换器件，理论上的控制精度可达到1／2５5*100%＝0.4%，足以满足流量控制的精度要求。
V/I转换可用RCＶ420转换器。
单片机选择STC8９C５2一是CMＯS工艺的单片机功耗较低;二是价格便宜；再者内部程序存储器有８KＢ的ＦLASＨROM,能满足绝大部分工控过程实时监控程序的烧写需求。
