Ra、Rz数值换算表
表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表表面光洁度▽1 ▽2 ▽3 ▽4 ▽5 ▽6 ▽7Ｒａ50 25 12.5 6.3 3.2 1.60 0.80表面粗糙度Ｒｚ200 100 50 25 12.5 6.3 6.3表面光洁度▽8 ▽9 ▽10▽11 ▽12 ▽13 ▽14Ｒａ0.40 0.20 0.100 0.050 0.025 0.012 -表面粗糙度Ｒｚ 3.2 1.60 0.80 0.40 0.20 0.100 0.050无论用何种加工方法加工，在零件表面总会留下微细的凸凹不平的刀痕，出现交错起伏的峰谷现象，粗加工后的表面用肉眼就能看到，精加工后的表面用放大镜或显微镜仍能观察到。
这就是零件加工后的表面粗糙度。
过去称为表面光洁度。
国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。
高度参数共有三个:•轮廓的平均算术偏差(R a):通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，•不平度平均高度(Rz):就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，•轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
间距参数共有两个：1.轮廓单峰平均间距S，就是在取样长度内，轮廓单峰间距的平均值。
而轮廓单峰间距，就是两相邻轮廓单峰的最高点在中线上的投影长度Si。
2.轮廓微观不平度的平均间距Sm:含有一个轮廓峰和相邻轮廓谷的一段中线长度Smi，称轮廓微观不平间距。
综合参数只有一个，就是轮廓支承长度率tp。
它是轮廓支承长度np与取样长度l之比。
在原有的国家标准中，表面光洁度分为14级，其代号为 1、2……14。
后的数字越大，表面光洁度就越高，即表面粗糙度数值越小。
在车间生产中，常根据表面粗糙度样板和加工出来的零件表面进行比较，用肉眼或手指的感觉，来判断零件表面粗糙度的等级。
此外，还有很多测量光洁度的仪器。
表面粗糙度的标注

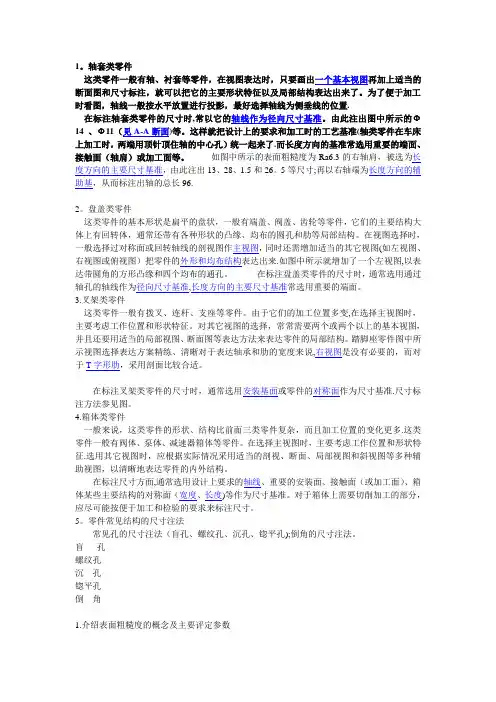

1。
轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置.在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面)等。
这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了.而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26。
5等尺寸;再以右轴端为长度方向的辅助基，从而标注出轴的总长96.2。
盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图(如左视图、右视图或俯视图）把零件的外形和均布结构表达出来.如图中所示就增加了一个左视图,以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准,长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变,在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说,右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准.尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多.这类零件一般有阀体、泵体、减速器箱体等零件。
附1章表面粗糙度
精密机床主轴锥孔，顶尖圆锥面，活塞旳活塞销孔， 要求气密旳表面
精密机床主轴箱上与套筒配合旳孔，仪器在使用中要承受摩 擦旳表面，如导轨、槽面。液压传动用旳孔旳表面，阀旳工 作面，汽缸内表面，活塞销旳表面 尤其精密旳滚动轴承套圈滚道，钢球及磙子表面，量仪中中 档精度间隙配合旳工作面，量规旳测量表面
在不同位置 上的标注方 法
粗加工表面比较精确旳一级，应用范围较广，如轴 端面、倒角、垫片旳接触面等
半精加工面：支架，箱体，带轮侧面，凸轮侧面等非接触自 由表面，轴和孔旳退刀槽，与螺栓头旳接触面
半精加工面：支架，箱体，盖面，套筒等和其他零 件连接而没有配合要求旳表面。
表面质量要求较高旳表面，机床工作台面，组合机床主轴箱 箱座和箱盖旳结合面，带轮旳工作面，衬套。
尤其精密旳滚动轴承套圈滚道，钢球及磙子表面，高压油泵 中柱塞和柱塞套旳配合面，高度气密旳结合面
仪器旳测量表面，量仪中高精度间隙配合零件旳工作表面， 尺寸超出100mm旳量块工作表面。
5-4 表面粗糙度旳符号和代号及其标注 GB/T131-93 一、符号
二、代号
基本符号，用任何 用去除材料的方 用不去除材料的 方法获得的表面 法获得的表面 方法获得的表面
1.3 轮廓最大高度Ry
2、间距特征参数 2.1 轮廓微观不平度旳平均间距 2.2 轮廓单峰旳平均间距
S=1/n∑Si
3、形状特征参数tp 轮廓支承长度ηp： ηp=b1+b2+...bi+…bn =∑bi
轮廓支承长度率tp：tp =ηp /L
2024版Mastercam全部课程[1]
![2024版Mastercam全部课程[1]](https://img.taocdn.com/s3/m/181820d050e79b89680203d8ce2f0066f53364e6.png)
多轴联动加工技术。利用Mastercam 多轴加工功能，完成复杂零件的多轴联 动加工，提高加工效率和精度。
模具设计与制造实例。结合模具设计制 造的实际需求，通过Mastercam完成 模具设计、电极设计、数控编程等任务， 实现模具的快速制造。
2024/1/24
33
经验总结与展望未来发展
2024/1/24
2024/1/24
16
刀具选择与切削参数设置
刀具类型及选用
介绍常用刀具类型、特点及选用原则，如车刀、铣刀、钻头等。
2024/1/24
切削参数设置
讲解切削速度、进给量、切削深度等切削参数的设定方法及影响 因素。
刀具磨损与寿命管理
分析刀具磨损原因，介绍刀具寿命管理方法及延长刀具使用寿命 的措施。
17
加工路径规划与优化
线切割机床结构
详细解析线切割机床的主要组成部分，如工作台、导丝机构、脉冲电源等，以及各部分的功 能和相互关系。
线切割材料选择与准备
探讨适合线切割加工的材料类型，以及材料准备过程中需要注意的事项，如材料厚度、表面 质量等。
28
线切割编程与操作技巧
01
编程软件介绍
简要介绍常用的Mastercam线切割编程软件，包括其基本功能和操作
2
01
Mastercam基础知识
2024/1/24
3
软件介绍与安装
Mastercam软件概述
Mastercam是一款广泛应用于机械制造行业的CAD/CAM软件，具有强大的建模、编程和加工功能。
安装步骤与注意事项
详细介绍Mastercam软件的安装过程，包括安装前的准备工作、安装过程中的选项设置以及安装后的配置等。
切槽与切断加工
加工中心编程实例(1)
数控铣床编程实例（参考程序请看超级链接）实例一毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。
1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。
2）工步顺序①铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。
②每次切深为2㎜，分二次加工完。
2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。
故选用XKN7125型数控立式铣床。
3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。
4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系和对刀点在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。
采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。
6．编写程序按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。
考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。
该工件的加工程序如下（该程序用于XKN7125铣床）：N0010 G00 Z2 S800 T1 M03N0020 X15 Y0 M08N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜N0050 G01 Z2 M09N0060 G00 X0 Y0 Z150N0070 M02 ；主程序结束N0010 G22 N01 ；子程序开始N0020 G01 ZP1 F80N0030 G03 X15 Y0 I-15 J0N0040 G01 X20N0050 G03 X20 YO I-20 J0N0060 G41 G01 X25 Y15 ；左刀补铣四角倒圆的正方形N0070 G03 X15 Y25 I-10 J0N0080 G01 X-15N0090 G03 X-25 Y15 I0 J-10N0100 G01 Y-15N0110 G03 X-15 Y-25 I10 J0N0120 G01 X15N0130 G03 X25 Y-15 I0 J10N0140 G01 Y0N0150 G40 G01 X15 Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×60㎜×10㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量，要求加工出如图2-24所示的外轮廓及φ20㎜的孔。
