机械密封失效分析与故障分析参考文本
机械密封失效的原因分析
机械密封失效的原因分析机械密封具有密封性能可靠、泄漏量小、使用寿命长、功率损耗少和适用范围广等优点，被广泛应用于各个技术领域，尤其适用于高转速、高压差的工作条件和昂贵或有毒及强腐蚀性的工艺介质。
同时，机械密封又是设备的最薄弱环节之一。
为延长其使用寿命，除了选择恰当的摩擦副材料和合适的端面比压外，正确的安装和维修也可起到重要的作用。
机械密封是由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用下以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。
1、机械密封的结构1）旋转环（动环）2）弹性元件3）弹簧座4）紧定螺钉5）旋转环辅助密封圈6）静止环辅助密封圈7）防转销8）固定在压盖2、机械密封失效泄漏的原因分析①轴套与轴间的密封；②动环与轴套间的密封；③动、静环间密封；④对静环与静环座间的密封；⑤密封端盖与泵体间的密封。
1）动静环端面磨损导致机械密封泄漏不管哪种类型的机械密封，最主要的特点即密封面为垂直于旋转轴线的端面，也就是将极易泄漏的轴向密封改为不易泄漏的端面密封。
所以，机械密封失效的主要形式是静、动环之间的磨损失效。
动、静环端面摩擦副主要靠弹簧推力来压紧，阻止泄漏。
动、静环压得越紧越不易泄漏，但其间的摩擦力也随之增大，动、静环接触端镜面在较大摩擦力的作用下会很快磨损，最后失效泄漏。
2）工艺条件不稳定和安装不良导致机械密封泄漏工艺条件不稳定和安装不良造成的振动、设备抽空汽化瞬间断流都会导致机械密封动静环之间的液膜破坏，使机械密封在无润滑条件下“干态”运行，密封环温度迅速上升，有的直接烧毁，有的当泵恢复正常工作状态时被急剧冷却，形成热冲击而碎裂。
冲洗流体与冲洗条件不良也会形成热冲击，导致密封环出现径向裂纹，加剧动静环的磨损失效。
同时，当石墨环超过使用温度，其表面会析出晶体，在温度较高的摩擦副附近发生炭化，其微粒进入摩擦副使动静环急剧磨损失效。
3）机械密封的密封圈失效也是密封泄漏主要原因动静环密封圈装配歪斜；与密封圈相配合的轴或轴套表面光洁度不够，或配合尺寸过小；密封圈与密封介质发生物理或化学反应，腐蚀变形、老化等，均可导致泄漏。
机械工程中机械密封环的失效分析与改进
机械工程中机械密封环的失效分析与改进
一、机械密封环的失效分析：
1.密封环的磨损：机械密封环在运行过程中，由于摩擦和磨损，导致密封环表面不平整，从而影响其密封性能。
2.密封环材料的老化：密封环材料的老化是导致机械密封环失效的一个主要因素。
长时间高温、酸碱等环境条件下，密封材料会发生物理和化学变化，导致密封环性能下降。
3.密封环的断裂：机械密封环在机械振动或机械冲击的作用下，可能会发生断裂，从而导致泄漏。
4.密封环的设计缺陷：一些机械密封环的设计存在缺陷，比如剖面设计不合理、尺寸匹配不当等，导致其失效。
二、机械密封环的改进：
1.优化密封环材料：选择抗磨损、耐高温、耐腐蚀等性能良好的密封环材料，如陶瓷、金属等，以提高密封环的使用寿命和可靠性。
2.改进密封环结构设计：通过优化机械密封环的剖面设计、尺寸匹配等，提高密封环的密封性能和耐久性。
3.引入新的密封技术：如采用真空密封技术、磁悬浮密封技术等，可以改善传统机械密封环的失效问题，提高密封性能。
4.定期检修和保养：定期检查机械密封环的磨损情况，及时更换磨损严重的密封环，同时进行润滑保养，以延长其使用寿命。
综上所述，机械密封环失效的原因很多，但通过合理的分析和改进措施，可以有效减少其失效可能性，提高机械密封环的使用寿命和可靠性，保证设备的正常运行。
因此，工程师和技术人员应密切关注机械密封环的失效问题，并不断优化改进，以满足不同应用领域对密封性能的要求。
机械密封失效分析与故障分析
机械密封失效分析与故障分析机械密封是一种常见的密封方式，广泛应用于各种工业设备中，它起到防止液体或气体泄漏的作用。
然而，由于机械密封长时间运行或使用条件不当等原因，可能出现失效或故障。
本文将对机械密封的失效分析与故障分析进行探讨。
首先，机械密封的失效主要表现为泄漏。
泄漏可能来自密封面之间的间隙或密封材料的损坏。
泄漏的原因可以是由于机械密封的安装不当、密封面磨损、密封材料老化或质量不合格等多种因素。
在进行失效分析时，需要对泄漏的位置、程度以及泄漏时的工况等进行全面的观察和记录，以便找出失效的根本原因。
其次，机械密封的故障种类较多，常见的故障有密封面磨损、泄漏、密封材料老化、弹簧断裂等。
对于不同的故障，需要采取相应的措施进行修复或更换。
比如对于密封面磨损导致的泄漏，可以通过研磨、打磨或更换密封面来解决；对于弹簧断裂，需要更换弹簧等。
在进行故障分析时，需要梳理故障出现的原因、频率以及对设备运行的影响，以便采取相应的措施进行维修和防范。
失效分析和故障分析的目的是为了找出机械密封失效和故障的原因，并采取相应的措施进行预防和维修。
对于机械密封的失效分析，可以通过实验手段进行模拟和验证，例如使用试压设备对机械密封进行压力测试，以检测泄漏的位置和程度；对于机械密封的故障分析，可以通过观察故障部件的状态和特征来确定故障原因，同时可以进行实验和实地测试，以验证故障的原因和解决方案。
在进行机械密封失效分析与故障分析时，需要注意以下几点。
首先，要对机械密封的运行条件、使用环境以及工艺参数进行详细了解和记录，以便进行精确的分析。
其次，要进行全面的检查和测试，包括外观、内部构造、密封面状态、密封材料性能等等。
第三，要对失效和故障进行分类和归纳，以便建立相应的数据库和维修记录，为以后的失效分析和故障排除提供参考。
最后，要不断总结和积累经验，不断完善和改进机械密封的设计、安装和维护，以提高机械密封的使用寿命和性能。
总之，机械密封的失效分析与故障分析对于保证设备的安全运行和延长设备的使用寿命非常重要。
机械密封失效原因分析
泵轴机械密封的失效分析机械密封端面泄漏、端面偏磨、密封环碎裂、密封圈泄漏等常见早期失效现象，产生这些现象的原因，主要是设计制造使用过程中各种问题造成的。
机械密封系指两块密封元件在其垂直于轴线的光洁而平直的表面上相互贴合，并作相对转动而构成密封的装置。
它通常由静环、动环、弹簧加荷装置(包括推环、弹簧、弹簧座、固定螺钉，传动销)、辅助密封圈(动环密封圈和静环密封圈)等元件组成。
防转销固定在压盖上，用以防止静环转动。
机械密封主要是将极易泄漏的轴向密封，改变为不易泄漏的端面密封。
因为机械密封具有密封性能可靠、泄漏量少、使用寿命长、功率损耗少、不需要经常维修等优点，且能满足生产自动化和高温、低温、高压、高真空、高速、各种易燃易爆、腐蚀性以及腐蚀性介质的密封要求，因此较其它密封获得更为迅速的发展和推广，越来越多地替代填料密封和其它密封。
由动环和静环所组成的摩擦副是机械密封最重要的零件。
密封的寿命和工作质量(泄漏指标)都和它有直接关系。
机械密封摩擦副的材料要根据泵的工作介质的性质、工作压力、温度、转动速度等因素来选择，特别是对老产品上填料密封改装机械密封或原机械密封的改造，合理地选用机械密封材料是非常重要的。
当机械密封在腐蚀性介质中时，它经受着化学腐蚀和电化腐蚀，尤其在摩擦面上，腐蚀率极大，这是因为端面上腐蚀生成物刚产生(能降低腐蚀率)就被摩擦所破坏的缘故。
这种由耐腐蚀表层的产生到磨去，周期性的循环不止,通常称为磨蚀现象。
其磨蚀速度约为无摩擦作用表面的腐蚀率的10至50倍。
因此，摩擦副应选择既耐腐蚀耐磨性又好的材料。
一般来说，石墨浸渍酚醛树脂耐酸不耐碱，浸渍呋喃树脂耐酸亦耐碱，浸渍环氧树脂耐碱性好，浸渍聚四氟乙烯树脂和陶瓷能耐强腐蚀性介质。
摩擦副配对材料的硬度差，对颗粒磨损的影响很大。
摩擦副硬度差大，出现颗粒磨损的情况就少得多，摩擦磨损速率也小；但硬度差小，出现颗粒磨损情况就多。
其原因主要是由于当颗粒侵入摩擦副，在动环硬度高时，只在石墨环上或嵌入石墨环上擦出沟纹，硬环未被擦伤，还能保持原有光洁度，过一段时间，颗粒还有可能被密封水冲走。
机械密封失效分析与故障分析(2021年)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改机械密封失效分析与故障分析(2021年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes机械密封失效分析与故障分析(2021年)1.腐蚀失效机械密封因腐蚀引起的失效为数不少，常见的腐蚀类型有如下几种。
（1）表面腐蚀由于腐蚀介质的侵蚀作用，机械密封件会发生表面腐蚀，严重时也可发生腐蚀穿孔，弹簧件更为明显，采用不锈钢材料，可减轻表面腐蚀。
（2）点腐蚀弹簧套常出现大面积点蚀或区域性点蚀，有的导致穿孔，此类局部腐蚀对密封使用尚不会造成很严重的后果，不过大修时也应予更换。
（3）晶间腐蚀碳化钨环不锈钢环座以铜焊连接，使用中不锈钢座易发生晶间腐蚀，为克服敏化的影响，不锈钢应进行固溶处理。
（4）应力腐蚀破裂金属焊接波纹管、弹簧等在应力与介质腐蚀的共同作用下，往往会发生断裂，由于弹簧的突然断裂而使密封失效，一般采用加大弹簧丝径加以解决。
（5）缝隙腐蚀动环的内孔与轴套表面之间、螺钉与螺孔之间，O形环与轴套之间，由于间隙内外介质浓度之差而导致缝隙腐蚀，此外陶瓷镶环与金属环座间也会发生缝隙腐蚀，一般在轴套表面喷涂陶瓷，镶环处表面涂以黏结剂以减轻缝隙腐蚀。
（6）电化学腐蚀异种金属在介质中往往引起电化学腐蚀，它使镶环松动，影响密封，一般亦采取在镶接处涂黏结剂的办法予以克服。
2.热损失效（1）热裂如密封面处于干摩擦、冷却突然中断、杂质进入密封面、抽空等，会导致环表面出现径向裂纹，从而使对偶环急剧磨损，密封面泄漏迅速增加。
碳化钨环热裂现象较常见。
机封故障分析及处理

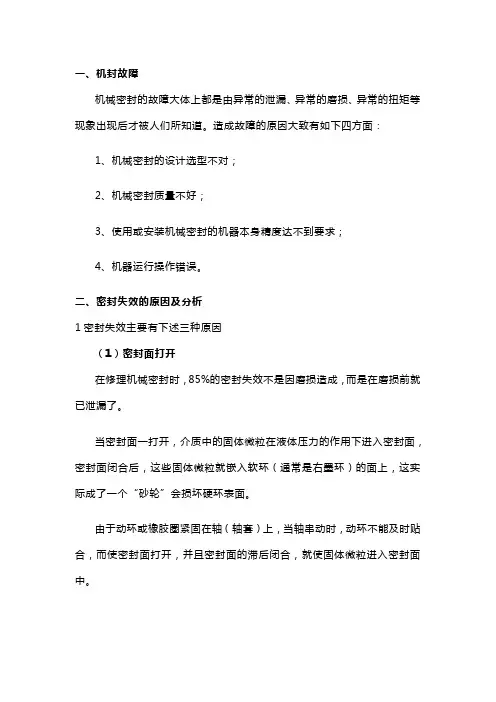

一、机封故障机械密封的故障大体上都是由异常的泄漏、异常的磨损、异常的扭矩等现象出现后才被人们所知道。
造成故障的原因大致有如下四方面：1、机械密封的设计选型不对；2、机械密封质量不好；3、使用或安装机械密封的机器本身精度达不到要求；4、机器运行操作错误。
二、密封失效的原因及分析1密封失效主要有下述三种原因（1）密封面打开在修理机械密封时，85%的密封失效不是因磨损造成，而是在磨损前就已泄漏了。
当密封面一打开，介质中的固体微粒在液体压力的作用下进入密封面，密封面闭合后，这些固体微粒就嵌入软环（通常是右墨环）的面上，这实际成了一个“砂轮”会损坏硬环表面。
由于动环或橡胶圈紧固在轴（轴套）上，当轴串动时，动环不能及时贴合，而使密封面打开，并且密封面的滞后闭合，就使固体微粒进入密封面中。
同时轴（轴套）和滑动部件之间也存在有固体微粒，影响橡胶圈或动环的滑动（相对动密封点，常见故障）。
另外，介质也会在橡胶圈与轴（轴套）磨擦部位产生结晶物，在弹簧处也会存有固体物质，都会使密封面打开。
（2）、过热因密封面上会产生热，故橡胶圈使用温度应低于设计规范。
氟橡胶和聚四氟乙烯的使用温度为216℃，丁晴橡胶的使用温度为162℃，虽然它们都能承受较高的温度，但因密封面产生的热较高，所以橡胶圈有继续硫化的危险，最终失去弹性而泄漏。
（冷区考虑冷脆）密封面之间还会因热引起介质的结晶，如结碳，造成滑动部件被粘住和密封面被凝结。
而且有些聚合物因过热而焦化，有些流体因过热而失去润滑等甚至闪火。
过热除能改变介质的状况外，还会加剧它的腐蚀速率。
引起金属零件的变形，合金面的开裂，以及某些镀层裂缝，设计应选用平衡型机械密封，以降低比压防止过热。
（3）、超差正确的装配公差，对于安装机械密封是很必要的，轴（轴套）必须有合适的表面粗糙度和正确的尺寸，但制造者很少提供公差数据，这些数据对安装来讲都是很关键的。
（依靠经验和常识）机械密封的尺寸精度及形位公差必须符合图纸要求，超差将会导致密封提前失效。
泵轴机械密封的失效分析
泵轴机械密封的失效分析1. 引言泵轴机械密封是一种常见的泵密封形式，其主要作用是防止泵在工作时发生泄漏。
然而，在使用过程中，泵轴机械密封可能会出现失效的情况，导致泵泄漏，影响设备的正常运行。
因此，本文将对泵轴机械密封的失效原因进行分析，并提供相应的解决方案。
2. 失效原因2.1 密封面磨损密封面磨损是泵轴机械密封失效的常见原因之一。
在泵运行时，由于轴向力和离心力的作用，导致密封面产生相对运动，从而引起磨损。
长时间的磨损会导致密封面的平整度下降，进而使泄漏增加。
2.2 密封环老化密封环的老化是导致泵轴机械密封失效的另一个重要因素。
密封环通常由橡胶或聚氨酯等弹性材料制成，在长期的使用过程中，受到介质的侵蚀和温度的影响，密封环会发生老化，丧失其原有的弹性，从而无法有效密封。
2.3 温度过高温度过高是泵轴机械密封失效的常见原因之一。
在一些高温工况下，密封面和密封环会因温度过高而变软，导致泄漏增加。
同时，高温还会引起密封面和密封环的热胀冷缩，进一步破坏密封性能。
2.4 泵压力过高泵轴机械密封在过高的泵压力下容易失效。
高压会增加密封面和密封环之间的接触力，导致磨损加剧，进而引起泄漏。
同时，过高的压力也会导致泵轴变形，进一步破坏密封性能。
3. 解决方案3.1 选用合适的材料合适的材料选择对泵轴机械密封的失效有重要影响。
在选择密封面材料时，需要根据介质的性质和温度要求进行合理选择，以提高密封面的耐磨性和耐腐蚀性。
同时，密封环材料也需要具有良好的耐热性和耐化学性，以延长密封环的使用寿命。
3.2 加强密封面润滑合适的润滑方式可以有效减少密封面的磨损，延长泵轴机械密封的使用寿命。
可以采用外润滑或者内润滑方式，对密封面进行充分润滑。
外润滑可以通过给密封腔注入润滑油进行实现，而内润滑则是通过在密封环内部设置润滑油腔来实现。
3.3 控制温度和压力控制温度和压力是预防泵轴机械密封失效的重要措施之一。
可以通过降低介质的温度和减少泵的运行压力来避免泵轴机械密封的失效。
机械密封失效原因与故障分析
机械密封失效原因与故障分析（二）机械密封的故障及处理方法如下：一、机械密封的故障在零件上的表现1、密封端面的故障：磨损、热裂、变形、破损(尤其是非金属密封端面)。
2、弹簧的故障：松弛、断裂和腐蚀。
3、辅助密封圈的故障：装配性的故障有掉块、裂口、碰伤、卷边和扭曲；非装配性的故障有变形、硬化、破裂和变质。
机械密封故障在运行中表现为振动、发热、磨损，最终以介质泄漏的形式出现。
二、机械密封振动、发热的原因分析及处理1、动静环端而粗糙。
2、动静环与密封腔的间隙太小，由于振摆引起碰撞。
处理方法：增大密封腔内径或减小转动件外径，至少保证0.75mm的间隙。
3、密封断面耐腐蚀和耐温性能不良，摩擦副配对不当。
处理方法：更改动静环材料，使其耐温，耐腐蚀。
4、冷却不足或断面再安装时夹有颗粒杂质。
处理方法：增大冷却液管道管径或提高液压。
三、机械密封泄漏的原因分析及处理1、静压试验时泄漏①密封端面安装时被碰伤、变形、损坏。
②密封端面安装时，清理不净，夹有颗粒状杂质。
③密封端面由于定位螺钉松动或没有拧紧，压盖（静止型的静环组件为压板）没有压紧。
④机器、设备精度不够，使密封面没有完全贴合。
⑤动静环密封圈未被压紧或压缩量不够或损坏。
⑥动静环V形密封圈方向装反。
⑦如果是轴套漏，则是轴套密封圈装配时未被压紧或压缩量不够或损坏。
处理方法：应加强装配时的检查、清洗，严格按技术要求装配。
2、周期性或阵发性泄漏①转子组件轴向窜动量太大。
处理方法：调整推力轴承，使轴的窜动量不大于0.25mm。
②转子组件周期性振动。
处理方法：找出原因并予以消除。
③密封腔内压力经常大幅度变化。
处理方法：稳定工艺条件。
3 经常性泄漏①由于密封端面缺陷引起的经常性泄漏。
a、弹簧压缩量（机械密封压缩量）太小。
b、弹簧压缩量太大，石墨动环龟裂。
c、密封端面宽度太小，密封效果差。
处理方法：增大密封端面宽度，并相应增大弹簧作用力。
d、补偿密封环的浮动性能太差（密封圈太硬或久用硬化或压缩量太小，补偿密封环的间隙过小）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械密封失效分析与故障分析参考文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
机械密封失效分析与故障分析参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1.腐蚀失效
机械密封因腐蚀引起的失效为数不少，常见的腐蚀类
型有如下几种。
（1）表面腐蚀
由于腐蚀介质的侵蚀作用，机械密封件会发生表面腐
蚀，严重时也可发生腐蚀穿孔，弹簧件更为明显，采用不
锈钢材料，可减轻表面腐蚀。
（2）点腐蚀
弹簧套常出现大面积点蚀或区域性点蚀，有的导致穿孔，此类局部腐蚀对密封使用尚不会造成很严重的后果，不过大修时也应予更换。
（3）晶间腐蚀
碳化钨环不锈钢环座以铜焊连接，使用中不锈钢座易发生晶间腐蚀，为克服敏化的影响，不锈钢应进行固溶处理。
（4）应力腐蚀破裂
金属焊接波纹管、弹簧等在应力与介质腐蚀的共同作用下，往往会发生断裂，由于弹簧的突然断裂而使密封失
效，一般采用加大弹簧丝径加以解决。
（5）缝隙腐蚀
动环的内孔与轴套表面之间、螺钉与螺孔之间，O形环与轴套之间，由于间隙内外介质浓度之差而导致缝隙腐蚀，此外陶瓷镶环与金属环座间也会发生缝隙腐蚀，一般在轴套表面喷涂陶瓷，镶环处表面涂以黏结剂以减轻缝隙腐蚀。
（6）电化学腐蚀
异种金属在介质中往往引起电化学腐蚀，它使镶环松动，影响密封，一般亦采取在镶接处涂黏结剂的办法予以克服。
2.热损失效
（1）热裂
如密封面处于干摩擦、冷却突然中断、杂质进入密封面、抽空等，会导致环表面出现径向裂纹，从而使对偶环急剧磨损，密封面泄漏迅速增加。
碳化钨环热裂现象较常见。
（2）发泡、炭化
使用中如石墨环超过许用温度，则其表面会析出树脂，摩擦面附近树脂会发生炭化，当有黏结剂时，又会发泡软化，使密封面泄漏量增加，密封失效。
（3）老化、龟裂、溶胀
橡胶超过许用温度继续使用，将迅速老化、龟裂、变硬失弹。
如是有机介质则溶胀失弹，这些均导致密封失效。
凡因热损引起密封失效，关键在于尽量降低摩擦热，改善散热，使密封面处不发生温度剧变。
3.磨损失效
摩擦副若用材耐磨性差、摩擦因数大、端面比压（包括弹簧比压）过大、密封面进入固体颗粒等均会使密封面磨损过快而引起密封失效。
采用平衡型机械密封以减少端面比压及安装中适当减少弹簧压力，有利克服因磨损引起
的失效，此外，选用良好的摩擦副材料可以减轻磨损。
按耐磨次序材料排列为碳化钨-碳石墨、硬质合金-碳石墨、陶瓷（氧化铝）-碳石墨、喷涂陶瓷-碳石墨、氧化硅陶瓷-碳石墨、高速钢-碳石墨、堆焊硬质合金-碳石墨。
4.安装、运转等引起的故障分析
（1）加水或静压试验时发生泄漏
由于安装不良，机械密封加水或静压试验时会发生泄漏。
安装不良有下述诸方面。
a.动、静环接触表面不平，安装时有碰伤、损坏。
b.动、静环密封圈尺寸有误、损坏或未被压紧。
c.动、静环表面有异物夹入。
d.动、静环V形密封圈方向装反，或安装时反边。
e.紧定螺钉未拧紧，弹簧座后退。
f.轴套处泄漏，密封圈未装或压紧不够。
g.如用手转动轴泄漏方向性则有如下原因：弹簧力不均匀，单弹簧不垂直，多弹簧长短不一或个数少；密封腔端面与轴垂直不够。
h.静环压紧不均匀。
（2）由安装、运转等引起的周期性泄漏
运转中如泵叶轮轴向窜动量超过标准、转轴发生周期性振动及工艺操作不稳定，密封腔内压力经常变化均会导致密封周期性泄漏。
（3）经常性泄漏
a.动环、静环接触端面变形会引起经常性泄漏。
如端面比压过大，摩擦热引起动、静环的热变形；密封零件结构不合理，强度不够产生变形；由于材料加工原因产生的残余变形；安装时零件受力不均等，均是密封端面发生变形的主要原因。
b.镶装或粘接的动、静环接缝处泄漏造成泵的经常性泄漏，由于镶装工艺不合理引起残余变形、用材不当、过盈
量不合要求、黏结剂变质均会引起接缝泄漏。
c.摩擦副损伤或变形而不能跑合引起泄漏。
d.摩擦副夹入颗粒杂质。
e.弹簧比压过小。
f.密封圈选材不正确，溶胀失效。
g.V形密封圈装反。
h.动、静环密封面对轴线不垂直度误差过大。
i.密封圈压紧后，传动销、防转销顶住零件。
j.大弹簧旋向不对。
k.转轴振动。
l.动、静环与轴套间形成水垢不能补偿磨损位移。
m.安装密封圈处轴套部位有沟槽或凹坑腐蚀。
n.端面比压过大，动环表面龟裂。
o.静环浮动性差。
p.辅助装置有问题。
5.突发性泄漏
由于以下原因，泵密封会出现突然的泄漏。
（1）泵强烈振动、抽空破坏了摩擦副。
（2）弹簧断裂。
（3）防转销脱落或传动销断裂而失去作用。
（4）辅助装置有故障使动、静环冷热骤变导致密封面产生变形或裂纹。
（5）由于温度变化，摩擦副周围介质发生冷凝、结晶影响密封。
6.停泵一段时间再开支时发生泄漏
摩擦副附近介质的凝固、结晶，摩擦副上有水垢；弹簧锈蚀、堵塞而丧失弹性，均可引起泵重新开动时发生泄漏。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
