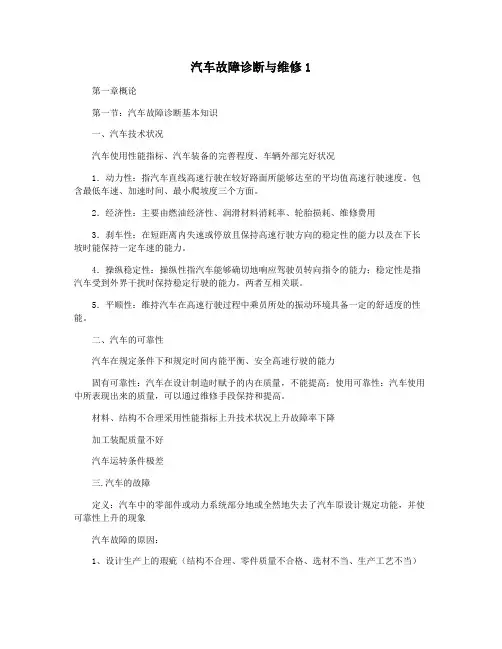

汽车故障诊断与维修1第一章概论第一节：汽车故障诊断基本知识一、汽车技术状况汽车使用性能指标、汽车装备的完善程度、车辆外部完好状况1．动力性：指汽车直线高速行驶在较好路面所能够达至的平均值高速行驶速度。
包含最低车速、加速时间、最小爬坡度三个方面。
2．经济性：主要由燃油经济性、润滑材料消耗率、轮胎损耗、维修费用3．刹车性：在短距离内失速或停放且保持高速行驶方向的稳定性的能力以及在下长坡时能保持一定车速的能力。
4．操纵稳定性：操纵性指汽车能够确切地响应驾驶员转向指令的能力；稳定性是指汽车受到外界干扰时保持稳定行驶的能力，两者互相关联。
5．平顺性：维持汽车在高速行驶过程中乘员所处的振动环境具备一定的舒适度的性能。
二、汽车的可靠性汽车在规定条件下和规定时间内能平衡、安全高速行驶的能力固有可靠性：汽车在设计制造时赋予的内在质量，不能提高；使用可靠性：汽车使用中所表现出来的质量，可以通过维修手段保持和提高。
材料、结构不合理采用性能指标上升技术状况上升故障率下降加工装配质量不好汽车运转条件极差三.汽车的故障定义：汽车中的零部件或动力系统部分地或全然地失去了汽车原设计规定功能，并使可靠性上升的现象汽车故障的原因：1、设计生产上的瑕疵（结构不合理、零件质量不合格、选材不当、生产工艺不当）2、使用因素及维修不良道路与天气情况：坎坷崎岖的路面，山区行驶；严寒低温，酷暑高温；燃油、润滑油使用不当：燃油牌号、润滑油黏度；驾驶操作不当；使用不当；维护保养不当；维修质量差。
3、零件失灵:大部分就是长期运转正常磨损后产生的用故障率曲线来表示汽车发生故障的频率随行驶里程或行驶时间的变化曲线该曲线描述了汽车故障的变化规律早期故障期（oa）——出现在汽车投入使用后的一段较短时间内，汽车处在走合期，故障率比较高，但随使用时间及里程的延续迅速下降。
新车：设计或生产木患材料瑕疵、工艺质量问题、质检不合格等等导致的大修过的汽车：加装不当、修理质量不低随机故障期（ab）——汽车的正常使用时期，故障率较低，曲线平坦稳定基本上不随时间而变化这一时期故障的出现是随机的损耗故障期（bc）——随着高速行驶里程的减少，汽车机件本身磨损、烦躁、锈蚀、老化等失灵激增，汽车的技术状况上升，可靠性也减少，步入该阶段，故障率急剧下降。
新能源汽车常见故障诊断与维修.ppt
动力 CAN-L
诊断接口 远程监控终端
1 7 9 8 10 4 2 3
直流快充插座
6
4 51 8 273
高压维修 开关MSD
电池管理系统(BMS)从控板
副电池箱
组合仪表
PEU(MCU、DCDC、转向 DCAC、制动DCAC) 12
2、充电相关故障
车辆无法充电故障，根据故障状态，可划分为三大类：第一类，无法完成物理连接；第二类，物理连接完成，已
若全部或大部分动力电池单体电压均为0V，优先考虑动力电池单体电压采集故障，直接联系动力电池厂家解决。
4
② 故障二
故障现象
动力电池故障指示
灯
、系统故障
指示灯
、高
压断开指示灯
点亮
车辆行驶中断高压、 无法上高压
动力电池故障指示
灯
、系统故障
指示灯
点亮
可以上高压，但功率 受限
可以上高压车辆可正 常行驶
原因分析
、系统故障指示灯
、SOC低指示灯
闪亮，高压断开指示灯
点亮，无法
上高压；
诊断与维修思路
对此故障现象，一般为动力电池组电量过低、动力电池单体电压过低、动力电池单体数据采集故障几方面原因；可
通过车辆组合仪表显示屏或诊断仪查看动力电池组单体电压情况，然后用诊断仪读取车辆故障码，确定故障原因。
若所有动力电池单体电压接近且较低，此时考虑动力电池组电量过低，对车辆进行充电处理。
诊断与维修思路
通过诊断仪读取车辆故障码，确定具体故障 原因，联系动力电池厂家解决。
① 用诊断仪读取车辆故障码，确定故障原 因，联系动力电池厂家解决。
② 若无诊断仪，除动力电池从板通讯失败 原因外，其他几方面原因均可通过车辆 组合仪表查看动力电池相关参数判断
汽车维修行业故障诊断与排除指南

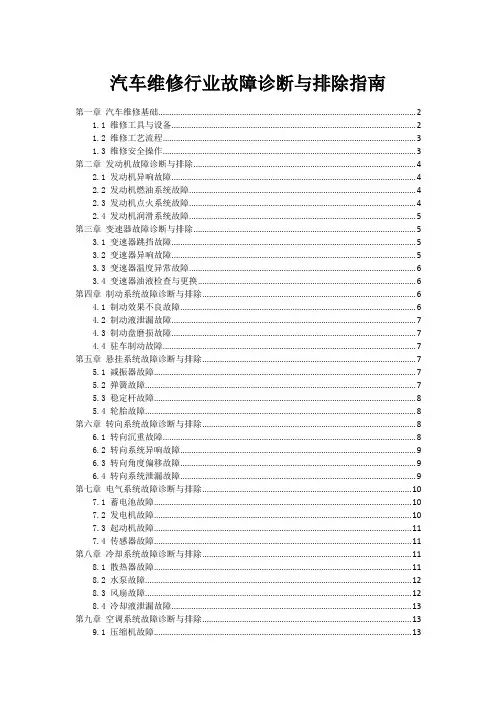

汽车维修行业故障诊断与排除指南第一章汽车维修基础 (2)1.1 维修工具与设备 (2)1.2 维修工艺流程 (3)1.3 维修安全操作 (3)第二章发动机故障诊断与排除 (4)2.1 发动机异响故障 (4)2.2 发动机燃油系统故障 (4)2.3 发动机点火系统故障 (4)2.4 发动机润滑系统故障 (5)第三章变速器故障诊断与排除 (5)3.1 变速器跳挡故障 (5)3.2 变速器异响故障 (5)3.3 变速器温度异常故障 (6)3.4 变速器油液检查与更换 (6)第四章制动系统故障诊断与排除 (6)4.1 制动效果不良故障 (6)4.2 制动液泄漏故障 (7)4.3 制动盘磨损故障 (7)4.4 驻车制动故障 (7)第五章悬挂系统故障诊断与排除 (7)5.1 减振器故障 (7)5.2 弹簧故障 (7)5.3 稳定杆故障 (8)5.4 轮胎故障 (8)第六章转向系统故障诊断与排除 (8)6.1 转向沉重故障 (8)6.2 转向系统异响故障 (9)6.3 转向角度偏移故障 (9)6.4 转向系统泄漏故障 (9)第七章电气系统故障诊断与排除 (10)7.1 蓄电池故障 (10)7.2 发电机故障 (10)7.3 起动机故障 (11)7.4 传感器故障 (11)第八章冷却系统故障诊断与排除 (11)8.1 散热器故障 (11)8.2 水泵故障 (12)8.3 风扇故障 (12)8.4 冷却液泄漏故障 (13)第九章空调系统故障诊断与排除 (13)9.1 压缩机故障 (13)9.2 冷凝器故障 (14)9.3 蒸发器故障 (14)9.4 空调系统泄漏故障 (14)第十章照明与信号系统故障诊断与排除 (14)10.1 灯光系统故障 (14)10.2 转向灯故障 (15)10.3 制动灯故障 (15)10.4 倒车灯故障 (16)第十一章底盘故障诊断与排除 (16)11.1 驱动轴故障 (16)11.2 驱动桥故障 (16)11.3 底盘异响故障 (17)11.4 底盘漏油故障 (17)第十二章车身与内饰故障诊断与排除 (17)12.1 车身钣金故障 (17)12.1.1 故障现象 (18)12.1.2 故障原因 (18)12.1.3 故障诊断与排除 (18)12.2 车身涂装故障 (18)12.2.1 故障现象 (18)12.2.2 故障原因 (18)12.2.3 故障诊断与排除 (18)12.3 内饰件故障 (18)12.3.1 故障现象 (19)12.3.2 故障原因 (19)12.3.3 故障诊断与排除 (19)12.4 车身电气故障 (19)12.4.1 故障现象 (19)12.4.2 故障原因 (19)12.4.3 故障诊断与排除 (19)第一章汽车维修基础1.1 维修工具与设备在现代汽车维修工作中，掌握正确的工具与设备使用方法是基础且关键的一环。
汽车故障诊断与维修--试卷参考答案
汽车故障诊断与维修试卷（一）答案一、填空1. 2～4 2～62.间隙过盈3.离心力平稳供油量4.中间轴中间轴5.0.03～0.046.怠速加浓加速7.进排气机械8.机械效率压力9.2-4 2-6 6-8 10.±1二选择1. C2. B3. C4. C5. B6. B7. B8. B9. A 10.A三、判断1、×2、√3、×4、×5、×6、√7、×8、√9、×10、×四、简答题1.(1)机油粘度过大。
(2)限压阀调整不当。
(3)机油表或机油压力表感传器不良造成误指示。
2.(1)变速器内缺油或润滑油变质。
(2)轴承磨损松旷。
(3)齿轮牙齿或轴上键槽严重磨损,使其啮合不正确。
(4)齿面金属剥落或轮齿断裂。
3.主供油装置的作用是除了怠速和极小负荷外的所有工况都起供油作用,目前广泛采用的是降低主量孔处真空度的方案,即主供油装置。
4.因为：(1)传动比大。
(2)采用它激的激磁方法。
五、综合题1.六缸四行程发动机工作2..现象：(1)怠速和中速时响声比较明显；(2)发动机转速变化时,响声的周期也变化；(3)发动机温度升高后,响声不减弱；(4)某缸“断火”后响声减弱或消失,当恢复工作时的瞬间,出现明显的响声。
原因：(1)活塞销与连杆小头衬套配合松旷；(2)活塞销与活塞上的销孔配合松旷。
汽车故障诊断与维修试卷（二）答案一、填空题1、容易出现过载、20A2、就车方法、外接仪器3、用来检查电控元件电路的通断4、解码器、多功能的诊断检测5、线路图__、__线束图__、___原理图_6、点火正时7、_空挡启动开关_8、负荷__、_转速_车速_比。
9、储液干燥过滤检视10、关闭11、开关或继电器12、数据流分析13、有电源测试灯___、__无电源测试灯。
14、专用诊断仪__、__通用诊断仪_ 15、连接器端子_、__搭铁线_ 16、进气量17、动力转向开关闭合将使发动机负荷增加18、相同转速、_相同方向_、直接挡_ 19、气态、液态20、冷凝器蒸发器21、开关和继电器22、多点23、_指针式万用表_、数字式万用表__。
汽车故障检测与诊断技术第一章
1、工作过程参数：工作过程中可供测量的。 2、伴随过程参数：工作过程的伴随量,间接反映，不易测量。（振 动、异响、发热） 3、几何尺寸参数，具体结构参数：间隙，自由行程，配气正时
2020/4/28
汽车检测诊断参数
检测对象 汽车总体
发动机总 体
检测参数
最高车速（km／h） 最大爬坡度（%） 0～100km加速时间（s） 驱动车轮输出功率（kW） 驱动车轮驱动力（N） 汽车燃油消耗量（L／100km，
综合检测线布局图
2020/4/28
4.3 汽车检测与诊断特点比较
“检测”（test或 inspection）主要指“ 性能检测”，一般是在 汽车使用过程中，对 汽车的动力性、经济 性、安全性和环保性 能等方面进行检查测 试，以便对相关的性 能做出评价，对发现 的问题做出及时调整 ，保证汽车良好的技 术状况。
2020/4/28
2.3．汽车故障分析方法
(2) 汽车故障诊断流程 图。根据汽车故障征兆和 技术状况间的逻辑关系， 反映汽车故障诊断的综合 分析、逻辑推理和判断思 路，描述汽车故障诊断操 作顺序和具体方法，从原 始故障现象到具体故障部 位和原因的顺序框图即为 汽车故障诊断流程图，它 是汽车故障诊断过程中检 测思路、综合分析、逻辑 推理和判断方法最常用的 具体表达方式。
2020/4/28
1、诊断方法 1、1、客观诊断
利用设备和仪器测量有关参数，对参数进行逻辑处 理，科学地识别发动机的技术状况，进行定量技术评价 ，能作出确切诊断结果。
目前汽车维修企业使用的诸多修车王等故障检测仪 器能直接诊断电器元件的故障部位；并能通过数据流参 数来表明各电器元件的工作情况及工作动态。 1、2、主观诊断
汽车故障诊断与维修技术理论知识试题(一)(附含答案)
汽车故障诊断与维修技术理论知识试题（一）（附含答案）一、单项选择题（共80题，每小题1分，共80分）1. 液压行车制动系在达到规定的制动效能时，对于座位数小于9的载客汽车踏板行程应不得超过( C )mm。
A、80B、100C、120D、1402. 关于冷凝器。
甲说：制冷剂离开冷凝器时并不总是100的液体。
乙说：少量制冷剂可能以气态离开冷凝器。
( C )。
A、甲正确B、乙正确C、甲乙都正确D、甲乙都不正确3. 下列选项中，不是盘式制动器优点的是（ D ）。
A、散热能力强B、抗水衰退能力强C、制动平顺性好D、管路液压低4. 蜗杆指销式汽车转向器的传动副是( D )。
A、轴承与壳体B、调整螺塞与壳体C、摇臂轴与壳体D、蜗杆和指销5. ( A )不是轮胎异常磨损的原因。
A、减振器性能减弱B、主销后倾角改变C、轮胎气压不平衡6. 轮载轴承螺栓、螺母的拆装适宜选用（D）A、内六角板手B、方扳手C、钩型扳手D、专用套筒扳手7. 关于汽车电流表检修，甲说不同型号的发电机应配用不同量程的电流表，乙说电流表应串联在蓄电池和发电机之间且接线时极性不可接错。
你认为以上观点( C )。
A、甲正确B、乙正确C、甲乙都正确D、甲乙都不正确8. 汽车车桥通过（B）与车架相连。
A、车轮B、悬架C、传动轴D、半轴9. 汽油发动机不能启动，检查电路，打开开关，电流表指示3-5A而不做间歇摆动，则可能（B）。
A、分电器个接头接触不实B、高压电路故障C、高压导线故障D、点火线圈短路10. 在日常接待工作中，符合平等尊重要求的是根据服务对象的( B )决定给予对方不同的服务方式。
A、肤色B、性别C、国籍D、地位11. 游标卡尺是( C )的测量器具之一。
A、标准B、专用C、通用D、长度12. 关于更换点火模块前应采取的措施，说法错误的是( B )。
A、注意观察点火模块的连接方式B、拆下蓄电池正极导线C、注意观察点火模块的型号D、关闭点火开关13. （B）是合同内容的载体。
汽车故障诊断与维修
汽车故障如何做到早发现汽车出厂后，机件就开始一天天损耗，除非车主定时保养、更换零件，否则汽车总有一天会发生故障。
而一辆有故障的汽车，就像一枚定时炸弹，随时会成为杀人武器。
日常生活中，车主常常会遇见一些小问题，如果您及时闻到车辆发出异味或可以识别车辆发出的特别声响，及时排除故障，将能帮助您节省昂贵的修理费或避免车辆严重毁损。
一、异味：１、烧焦橡胶味：可能是关闭的制动缔片造成轮胎过热或由衔接于热发动机的橡胶软管所造成的。
２、烧焦油味：或许是润滑机油量太少或变速器液太少，以致变速器过热，润滑机油滴在发动机最热的部分。
３、车中的废气异味：检查排气管是否破漏。
４、烧焦塑胶味：多数是由于电器系统的电流短路所致。
５、车中的汽油味：多数是由于泄漏或开脱的蒸汽或燃汽管线以及损坏的蒸发控制筒所致。
当出现最后两种情况时，您的车子可能要着火。
当出现车子异味时，应立刻送它去看"医生"。
二、怪声：１、喀嗒声（低沉噪声）：变速器液太少（限自动变速）。
２、嗒嗒声（节奏性，较清脆的金属轻敲声）：这可能是由于松动的车轮外壳，有缺陷的车轮轴承，松脱的凤扇翼片或发动机内的低油量所造成。
３、轻微的爆震声（敲击）：显示车子需要做一番调节或者发动机所需的汽油辛烷值。
４、尖锐刺耳的声音（金属摩擦声）：可能是制动器出毛病。
５、短俘刺耳的声音（尖锐的摩擦声）：也许是由于损坏的鼓式制动器衬垫、车子底盘架需要润滑、车轴弹簧磨损所致。
６、长而尖锐的声响（呜呜声）：可能是充气不足的轮胎、前轮定位失调的车轮，松动或磨损的动力转向风扇及冷气机压缩器带等造成的。
７、撞击声（低沉的金属碰撞声）：可能是车子的皮带轮松脱，曲轴主轴承已磨耗或排气管松动。
８、重大撞击声（连续不断）：也许是由磨损的曲轴主轴承或损坏的连接杆所致。
另外，最令人担忧的是，有一些会直接影响行车安全的征兆却常常容易被车主忽略，很多车主在不知不觉中便接受了汽车的缺点，结果导致意外。
汽车常见故障诊断与维修手册(全新实例版)
