传感器称重模块
称重模块的正确调整方法
称重模块的正确调整方法称重模块是一种常见的用于测量物体重量的装置。
在实际应用中，经常需要对称重模块进行调整以确保测量结果的准确性。
本文将介绍称重模块的正确调整方法，以帮助读者正确进行调整。
一、确定调整目标在进行称重模块调整之前，首先需要明确调整的目标。
一般来说，调整的目标是使得称重模块的测量结果与实际物体的重量尽可能接近。
因此，在调整过程中需要注意以下几个方面：1. 调整传感器的灵敏度：传感器是称重模块中最重要的部件之一。
通过调整传感器的灵敏度，可以控制称重模块对不同重量物体的测量响应。
一般来说，可以根据实际需要适当调整传感器的灵敏度，以确保测量结果的准确性。
2. 调整机械结构：称重模块的机械结构也会对测量结果产生影响。
在进行调整时，需要确保机械结构的稳定性和精度。
可以通过调整螺丝的紧固程度、检查机械结构的完整性等方式来实现。
3. 校准仪器：在调整称重模块之前，建议使用校准仪器对模块进行校准。
校准仪器可以提供准确的参考值，帮助我们确定调整的方向和幅度。
二、调整步骤在确定调整目标之后，可以按照以下步骤进行称重模块的调整：1. 首先，检查称重模块的各个部件是否完好无损，并确保连接可靠。
尤其需要检查传感器是否正常工作，是否存在松动或损坏的情况。
2. 其次，使用校准仪器对称重模块进行校准。
校准仪器会提供参考值，我们可以将称重模块的测量结果与校准仪器的值进行比较，以确定调整的方向和幅度。
3. 根据校准结果，逐步调整称重模块的各个参数，如灵敏度、机械结构等。
在调整过程中，需要注意调整的方向和幅度，以避免过度调整导致测量结果不准确。
4. 调整完毕后，重新进行校准，以验证调整的效果。
如果校准结果满足要求，说明调整成功；如果不满足要求，则需要重新调整。
三、调整注意事项在进行称重模块的调整过程中，需要注意以下几个问题：1. 调整过程中要小心操作，避免对称重模块造成损坏。
特别是在调整机械结构时，要注意力度的控制，避免过度调整导致损坏。
称重模块和称重传感器安装方法检验规范表格
称重模块和称重传感器安装方法检验规范表格序号安装方法检验规范1选择合适的安装位置-将称重模块或称重传感器安装在合适的位置，确保其能够准确测量被称重物体的重量。
-确保称重模块或传感器的安装位置稳固可靠、不易变形，并能够承受被称重物体的重量。
-检查安装位置是否符合技术要求和安全措施。
2安装固定支架-使用合适的支架将称重模块或传感器固定在安装位置上。
-确保支架能够稳固地固定称重模块或传感器，不易松动或变形。
-检查固定支架是否符合技术要求和安全措施。
3连接电源和信号线-根据供应商提供的连接方式，正确连接称重模块或传感器的电源和信号线。
-检查连接线是否完好无损、不易断裂，并正确连接至设备的电源和控制系统。
-检查电源电压和信号线是否符合规定的要求，确保称重模块或传感器的正常工作。
-测试连接线是否稳固可靠，无干扰和干扰。
4调试和校准-在安装完成后，进行相关调试和校准，确保称重模块和传感器的准确测量。
-根据供应商提供的技术要求和操作说明，进行相应的调试和校准步骤。
-检查调试和校准结果是否符合规定的精度和准确度要求，确保称重模块和传感器的可靠工作。
-检查调试和校准过程中是否存在问题或异常情况，及时处理并解决。
5定期维护和清洁-定期检查和维护称重模块和传感器的安装情况，确保其正常工作。
-清洁称重模块和传感器的表面和内部，去除积尘和污染物。
-检查电源和信号线是否有损坏或老化的情况，及时更换或修复。
-检查固定支架和其它附件是否紧固可靠，重新调整或更换必要的部件。
6记录和备份-在安装过程中，详细记录安装步骤和结果，包括检查、调试和校准等信息。
-对于重要的安装和校准结果，进行备份和存档，以备后续追溯和分析。
-定期检查和评估安装和校准结果的有效性和可靠性，根据需要进行调整和优化。
控泰公司称重传感器和称重模块的命名规则
称重传感器和称重模块的命名规则
例如： CLC103A ‐50t （L 20m ） 代表103型柱式称重传感器，量程50吨，不锈钢材质，线长12米。
注：1、我公司技术部门提供的图纸：“材料、应用”项完全省略，材质在标准图纸中标明，不同应用的制造工艺参见相关工艺文件。
2、说明： CLC101和CWM101，说明对应的传感器和对应的安装模块可配套使用；若CWM101还可配其他型号的传感器，则在模块的技术参
数表中标明。
若不同模块配相同的传感器，则在模块的“产品型号”的第四位区分，无需区分的情况下第四位完全省略。
3、说明：例如单剪切悬臂梁传感器，其他尺寸均相同，只有安装处可能为螺纹、通孔、沉孔台阶。
我公司在“型号规格”中省去第四位表述
时说明该型号囊括所有安装模式，若具体区分需增加第四位。
无需区分的产品第四位完全省略。
称重配套件及相关附件的命名规则
注：1、上述出CLA 用到四位，其他均采用三位数字。
2、确因本规则编码无法区分的，都必须在其后用文字说明，文字位于中括号“【】”中。
3、本规则中之外的产品统一用文字（中英文均可）描述，其后可附加“‐XX ”，XX 代表两位数字。

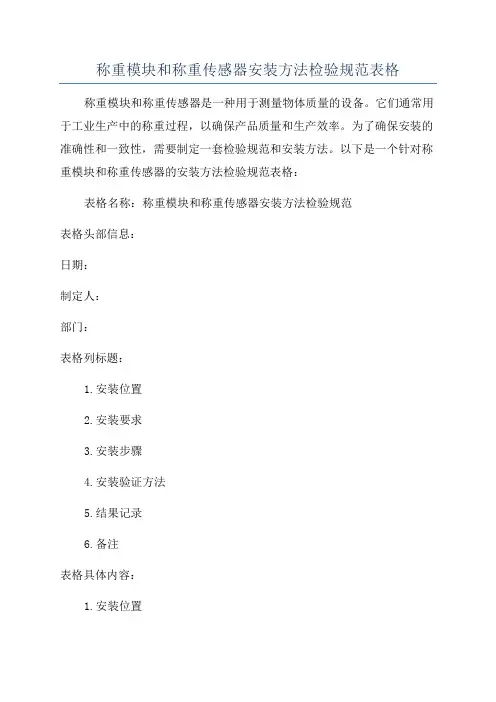

称重模块和称重传感器安装方法检验规范表格
称重模块和称重传感器安装方法检验规范表格称重模块和称重传感器是一种用于测量物体质量的设备。
它们通常用于工业生产中的称重过程，以确保产品质量和生产效率。
为了确保安装的准确性和一致性，需要制定一套检验规范和安装方法。
以下是一个针对称重模块和称重传感器的安装方法检验规范表格：表格名称：称重模块和称重传感器安装方法检验规范表格头部信息：日期：制定人：部门：表格列标题：1.安装位置2.安装要求3.安装步骤4.安装验证方法5.结果记录6.备注表格具体内容：1.安装位置在此列中，记录称重模块和称重传感器的安装位置。
这可以是一个特定的工作站、设备或机器的一些位置。
2.安装要求在此列中，记录称重模块和称重传感器的安装要求。
这可能包括安装角度、距离和固定方式等。
3.安装步骤在此列中，记录称重模块和称重传感器的安装步骤。
这应该是一个易于理解和遵循的步骤序列，以确保正确和一致的安装。
4.安装验证方法在此列中，记录用于验证称重模块和称重传感器安装的方法。
这可能包括使用特定工具、设备或测量仪器。
5.结果记录在此列中，记录安装验证方法的结果。
这可以是一个测量结果、一个开关状态或任何其他安装验证的结果。
6.备注在此列中，你可以记录任何与安装有关的额外信息或备注。
编写此表格时应注意以下几点：1.确保安装位置能够提供准确的称重结果。
例如，在液体流经管道时，确保传感器安装在水平位置上以避免重力干扰。
2.在安装之前，确保传感器和模块的表面干净，无尘和无损伤。
3.验证传感器的精度和灵敏度，确保其符合规定的精度范围和灵敏度要求。
4.在验证安装的结果时，应将结果与规定的标准或准确度要求进行比较。
如果结果符合要求，则通过验证。
否则，需要重新检查和校准安装。
5.进行记录时，应准确记录数据和结果。
记录应该能够为将来的参考提供充分的信息。
总结：制定称重模块和称重传感器的安装方法检验规范表格是确保安装准确性和一致性的重要步骤。
这个表格将帮助操作员遵循正确的安装步骤，并提供一种验证和记录安装结果的方法。
称重模块原理
称重模块原理称重模块是一种用于测量物体重量的装置，它通常由传感器、信号处理器和显示器等部件组成。
在工业生产、商业交易、医疗保健等领域，称重模块都扮演着重要的角色。
本文将介绍称重模块的原理及其工作过程。
首先，称重模块的核心部件是传感器。
传感器可以采用不同的工作原理，如应变片传感器、压力传感器、电子天平传感器等。
传感器的作用是将物体的重量转换成电信号，这一过程通常通过应变片或者压力敏感元件来完成。
当物体施加在传感器上时，传感器产生的电信号与物体的重量成正比。
其次，传感器产生的电信号需要经过信号处理器进行处理。
信号处理器通常包括放大、滤波、模数转换等功能。
首先，信号放大模块用于将传感器产生的微弱电信号放大到适合处理的电平。
接着，滤波模块用于去除噪声信号，以保证称重结果的准确性。
最后，模数转换器将模拟信号转换成数字信号，以便后续的数字处理和显示。
最后，经过信号处理器处理后的数字信号可以通过显示器进行显示。
显示器通常采用LED或LCD技术，能够直观地显示物体的重量。
同时，称重模块还可以通过通讯接口将称重数据传输到外部设备，如计算机、打印机等，以实现自动化的称重过程。
在称重模块的工作过程中，还需要考虑温度、湿度等环境因素对传感器和信号处理器的影响。
温度变化会引起传感器的灵敏度和零点漂移，从而影响称重的准确性。
因此，称重模块通常会采用温度补偿和湿度防护等措施，以确保称重结果的稳定和可靠。
总的来说，称重模块是一种通过传感器、信号处理器和显示器等部件组成的装置，用于测量物体的重量。
传感器将物体的重量转换成电信号，经过信号处理器处理后，最终通过显示器显示出来。
在实际应用中，还需要考虑环境因素对称重结果的影响，以确保称重结果的准确性和稳定性。
通过本文的介绍，相信读者对称重模块的原理及工作过程有了更深入的理解。
称重模块在各个领域都有着广泛的应用，它的发展将进一步推动自动化、智能化的进程，为人们的生产生活带来更多的便利和效益。
称重模块种类
称重模块种类一、电子称重模块电子称重模块是一种利用电子技术进行重量测量的装置。
它由称重传感器、模拟信号处理电路和数字信号处理电路组成。
称重传感器是电子称重模块的核心部件，它通过测量物体对其施加的压力或应变来确定物体的重量。
模拟信号处理电路负责将称重传感器输出的模拟信号进行放大、滤波和线性化处理，以便提供给数字信号处理电路进行数字化处理。
数字信号处理电路负责将模拟信号转换为数字信号，并进行数值计算和数据处理，最终输出物体的重量信息。
电子称重模块具有测量精度高、反应速度快、使用方便等特点。
它广泛应用于工业生产、商业贸易、医疗健康等领域。
在工业生产中，电子称重模块常用于物料称重、货物配送、生产工艺控制等环节。
在商业贸易中，电子称重模块常用于超市、菜市场、快递物流等场所，用于商品售卖、计价结算、重量统计等功能。
在医疗健康领域，电子称重模块常用于医院、家庭等场所，用于测量人体重量、婴儿体重等。
二、压力传感器称重模块压力传感器称重模块是一种利用压力传感器进行重量测量的装置。
压力传感器称重模块的工作原理是通过测量物体对其施加的压力来确定物体的重量。
压力传感器通常采用应变式或电容式传感原理，将物体的压力转换为电信号。
压力传感器称重模块通常包括压力传感器、信号调理电路和显示控制电路等组成部分。
压力传感器称重模块具有结构简单、成本低、使用方便等特点。
它广泛应用于家用电子秤、汽车载重传感、工业制造等领域。
在家用电子秤中，压力传感器称重模块常用于测量人体重量、厨房食材重量等。
在汽车载重传感中，压力传感器称重模块常用于测量车辆货物的重量，以便进行载重控制和安全监测。
在工业制造中，压力传感器称重模块常用于物料称重、机器设备负荷监测等。
三、弹簧称重模块弹簧称重模块是一种利用弹簧的变形来测量物体重量的装置。
弹簧称重模块通常由弹簧、机械结构和传感器组成。
当物体放置在弹簧称重模块上时，物体的重力会使弹簧发生变形，通过测量弹簧的变形量来确定物体的重量。
称重模块原理
称重模块原理称重模块是一种用于测量物体重量的设备，它在各种工业和商业领域都有着广泛的应用。
称重模块的原理是利用一定的传感器和电子元件，通过测量物体对称重模块的压力或拉力，从而得出物体的重量。
下面我们将详细介绍称重模块的原理及其工作过程。
首先，称重模块的核心部件是传感器。
传感器通常采用应变片传感器或压力传感器，它们能够将物体施加在称重模块上的力转化为电信号。
应变片传感器是一种能够感知物体受力变形的传感器，当物体施加在传感器上时，传感器内部的应变片会产生微小的变形，这种变形会导致电阻值的改变，从而产生与物体重量成正比的电信号。
而压力传感器则是通过物体对传感器施加的压力大小来测量物体的重量，压力越大，产生的电信号也越大。
其次，称重模块通常还包括一个称重平台和一个称重仪表。
称重平台是支撑物体的部分，它能够承受物体的重量并传递给传感器，称重仪表则是用于接收传感器产生的电信号并将其转化为具体的重量数值。
在工作过程中，当物体被放置在称重平台上时，传感器会感知到物体施加在平台上的力，并将这一力转化为电信号，称重仪表会接收并处理这一信号，并最终显示出物体的重量数值。
最后，称重模块的工作原理可以通过以下流程来说明，首先，当物体被放置在称重平台上时，称重平台会受到物体的压力或拉力，然后传感器会感知到这一力并产生相应的电信号；接着，这一电信号会被传输给称重仪表，称重仪表会将电信号转化为具体的重量数值，并显示出来。
整个过程中，传感器起到了感知和转化物体重量的作用，称重平台起到了支撑和传递物体重量的作用，称重仪表起到了接收和显示物体重量的作用。
总的来说，称重模块是一种通过传感器感知物体重量并将其转化为电信号，最终显示出具体重量数值的设备。
它的原理简单而有效，应用广泛，可以满足各种场合对物体重量测量的需求。
希望通过本文的介绍，读者能对称重模块的原理有所了解，并在实际应用中有所帮助。
称重压力传感器HX711AD模块电路+程序
unsigned char Price_Buffer[3] = {0x00,0x00,0x00};
unsigned long Money = 0;
bit Flag_OK = 0;
//****************************************************
if(temp==0xdd)com=5; //数字5
if(temp==0xdb)com=8;//数字8
if(temp==0xbe)com=3;//数字3
if(temp==0xbd)com=6; //数字6
if(temp==0xbb)com=9;//数字9
if(temp==0x7e)com=16;//数字A键，去皮功能
switch(Price_Count)
{
case 0:
LCD1602_write_com(0x80+0x40+6);
LCD1602_write_data(Price_Buffer[0] + 0x30);
break;
case 1:
LCD1602_write_com(0x80+0x40+7);
LCD1602_write_data(Price_Buffer[1] + 0x30);
break;
case 2:
LCD1602_write_com(0x80+0x40+9);
LCD1602_write_data(' ');
break;
default : brea)//数字D键，计算总价
{
Money = Price_Buffer[0] * 100 + Price_Buffer[1] * 10 + Price_Buffer[2];
称重模块的称重原理 称重模块工作原理
称重模块的称重原理称重模块工作原理称重模块是一款高精度的称重产品，体积小，但承重力却特别强。
适用于称重反应釜，料罐，滚道等应用场合，是一款性价比高，应用性强的称重检测产品。
现在称重模块的应用范围很广，很多用户在使用称重模块期间都会重视产品的使用方法，那么接下来我我就来为大家共享一些关于称重模块的称重原理。
希望大家能自此文章中获得一些帮忙，在今后的使用称重模块过程中能够对它有更多的认得。
称重模块的称重原理：以一个典型的化学反应釜秤量为例，安装在反应釜底部的三个压式称重模块将釜体的重量信号传至接线盒。
接线盒中并联各路称重模块信号，并可依据各称重模块受载情况调整角差，经过聚集后的重量信号送至称重端或重量变送器。
称重终端或重量变送器将重量信号处理成相应的重量数据。
对于非专业的用户来说，直接使用称重传感器是特别困难的。
称重模块是一种新型的称重元件，它将称重传感器、负荷传递装置和安装连接件等部件组合在一起，可以特别便利地和各种形状的机械装置相连接，如滚道、平台、立罐、槽罐、料斗等。
安装了称重模块的系统既可以保证称重传感器的精度高，长期稳定性好的特点，又解决了因安装不当而造成的称重误差。
使用称重模块的设备测量通常能达到更高的测重精度。
称重模块的分类和特点称重模块属于传感器的一种新型应用结构，紧要由称重传感器、顶板、基板、支承螺栓及负载支承柱构成；只需要将称重模块简单地安装到罐体、料斗以及其它设备的支脚或支柱下便可以将该设备改造成称。
通常依据负载支承柱及顶板的不同分为固定式、半浮动式和浮动式。
称重系统紧要由一个固定模块、一个半浮动模块以及若干全浮动模块构成。
称重模块的数量紧要取决于设备支撑点（支脚或耳架）的数量，通常分为三模块称重系统和四模块称重系统。
称重模块的分类：一、动载称重模块：紧要应用在水平冲击力较大的场合。
适用于承受水平作用力较大的机械装置如流水线、传送带等，另外动载称重模块还可用于机械平台秤的改造。
梅特勒-称重模块方案
称 重仪 表 PANTHER
－供桥 －EXC 白 ＋信号 ＋Sቤተ መጻሕፍቲ ባይዱG 红
－信号 －SIG
计量仓
模块传感器连接至接线盒 然后再连至称量仪表
IND560
传感器
传感器
仪表
传感器 传感器
模块安装布局示意图
若计量仓带搅拌 必须切向安装 以防传感器受侧向力
模块安装在 计量仓总高度的 三分之二
计量仓
4点切向
计量仓若与其他设备连接 必须软连接 否则影响称量
3点切向 3点径向
4点径向
计量仓
模块安装在 计量仓底部
模块安装连接示意图
计量仓连接板 计量仓连接板与 传感器模块顶板 通过螺栓连接
由于传感器是毫伏级的 安装完毕投入使用后 请注意雷击和烧焊
传感器模块底板与 垫板通过螺栓连接 垫板与地基 烧焊固定 安 装 基础
垫板
以保证良好的称量精度 安装基础水平要求为1/1000、其刚性形变要求为1/1000
梅特勒-托利多 传感器称重模块应用
传感器称重模块(数量及型号根据现场安装条件定) 称重仪表(根据使用要求选型) 传感器接线盒(安装在模块附近) 信号总线电缆(根据现场安装距离定)
黑
传感器接线盒连至称量仪表的 专用6芯双屏蔽电缆
屏蔽 SHIE 绿 ＋供桥 ＋EXC 黄 ＋反馈 ＋SEN 蓝 －反馈 －SEN
