临时用电变压器安装方法

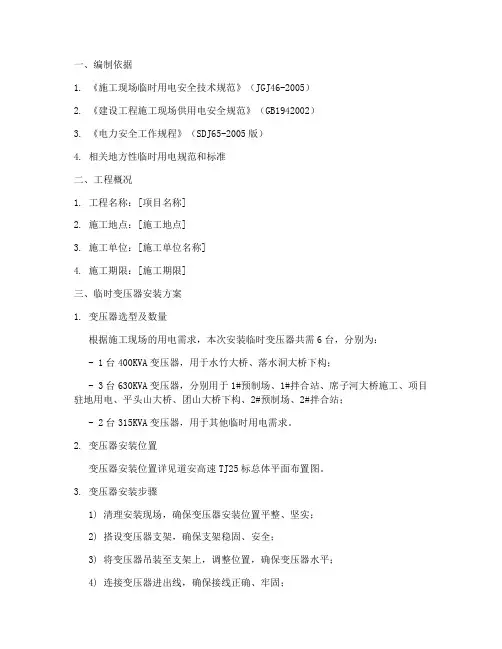

临时变压器专项方案
一、编制依据1. 《施工现场临时用电安全技术规范》（JGJ46-2005）2. 《建设工程施工现场供用电安全规范》（GB1942002）3. 《电力安全工作规程》（SDJ65-2005版）4. 相关地方性临时用电规范和标准二、工程概况1. 工程名称：[项目名称]2. 施工地点：[施工地点]3. 施工单位：[施工单位名称]4. 施工期限：[施工期限]三、临时变压器安装方案1. 变压器选型及数量根据施工现场的用电需求，本次安装临时变压器共需6台，分别为：- 1台400KVA变压器，用于水竹大桥、落水洞大桥下构；- 3台630KVA变压器，分别用于1#预制场、1#拌合站、席子河大桥施工、项目驻地用电、平头山大桥、团山大桥下构、2#预制场、2#拌合站；- 2台315KVA变压器，用于其他临时用电需求。
2. 变压器安装位置变压器安装位置详见道安高速TJ25标总体平面布置图。
3. 变压器安装步骤1) 清理安装现场，确保变压器安装位置平整、坚实；2) 搭设变压器支架，确保支架稳固、安全；3) 将变压器吊装至支架上，调整位置，确保变压器水平；4) 连接变压器进出线，确保接线正确、牢固；5) 进行变压器试验，确保变压器运行正常。
4. 变压器安全防护措施1) 变压器周围设置围栏，防止非专业人员接近；2) 变压器外壳接地，确保安全；3) 变压器附近设置警示标志，提醒施工人员注意安全。
四、配电系统设计1. 配电系统接线图配电系统接线图需根据施工现场实际情况进行设计，确保供电稳定、安全。
2. 配电装置布置图配电装置布置图需合理布置配电箱、开关、电缆等设备，确保施工用电需求。
3. 接地装置设计图接地装置设计图需根据现场土壤电阻率进行设计，确保接地电阻满足要求。
五、安全用电技术措施1. 保护接地变压器、配电箱等设备外壳接地，确保安全。
2. 保护接零配电系统采用保护接零方式，降低触电风险。
3. 设置漏电保护器在配电箱、开关等设备上设置漏电保护器，确保人身安全。
变压器安装的9个步骤
变压器安装的9个步骤1）设备到达现场后，应及时进行下列外观检查：①油箱及所有附件应齐全，无锈蚀及机械损伤，密封应良好。
②油箱箱盖、钟罩法兰、封板的联接螺栓应齐全、紧固良好，浸入油箱运输的附件，其油箱应无渗漏。
③充油套管的油位应正常、无渗油，瓷体无损伤。
④充氮运输的变压器其压力应为0.01-0.03Mpa。
⑤装有冲击记录仪时，应检查并记录设备在运输和装卸中的受冲击情况。
2）主变拖运就位方案①主变就位前土建的基础、油池已施工完毕并经验收合格。
②主变拖运就位方案见附图。
3）吊罩前应完成的工作：①高压套管、CT等已做完电气试验且符合规范要求。
②瓦斯继电器、温度计、测温电阻等元件已校验完毕并合格。
③变压器油已经过滤合格，油样的试验报告应满足规范要求并经监理核查。
④注油管路及散热器用合格的变压器油冲洗完毕待用。
⑤在变压器周围搭设两层脚手架，高度以不妨碍安装高压侧CT及套管为易。
⑥主变高低压套管用双钩法起吊，放在特制的支架上，将其顶部引线端子拆下来保存好，然后将套管的顶部及底部包扎严密。
检查瓷件表面是否有损伤，金属部分表面是否有锈蚀，是否有漏油的地方。
发现问题要及时与厂家联系。
4）如满足下列条件可不进行吊罩检查：①制造厂规定可不进行器身检查的变压器。
②就地生产仅做短途运输的变压器，如果事先参加了制造厂的器身总装，质量符合要求，并且在运输过程中进行了有效的监督，无紧急制动、剧烈震动、冲撞或严重颠簸等情况。
5）变压器上节油箱起吊①首先用真空滤油机把变压器的残油抽到一个空油罐内，不能混到已合格的变压器油中，放油开始要记录时间。
②上节油箱起吊前，应拆除全部箱沿螺栓，并拆除油箱顶部的定位装置盖板及其绝缘衬板，如有一侧衬板由于运输中受挤压而不能取出，可待油箱起吊时任其自行脱落，取下后应对该衬板的挤压情况进行检查并做记录。
起吊前应彻底清除尘埃、螺栓、螺母等可能吊落器身的物体。
③上节油箱起吊时，吊索与铅垂线的夹角不宜大于30℃，如果因起重机或环境原因，夹角大于30℃，则应校核吊索的强度，起吊过程中应保持油箱上下沿平行分离，油箱四周加晃绳，并注意防止箱壁与器身有碰撞或卡住等不正常现象。
变压器安装施工方案三篇
变压器安装施工方案三篇篇一：变压器安装施工方案一、工程概况：(一)工程规模：导线采用JKLGYJ-10kv线路；50/5.486km型高压交联聚氯乙烯电力电缆（铠装）0.588千米，电杆12米/28根，10米电杆77根，10kv 电缆分支箱一台、（2进4出）箱式变压器、（ZBW-630）二台、0.4kv 线路总长11.061km，配电变压器17台，总容量为20XXkvA(二)编写依据：控制规范》5 《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》(三)作业流程图1.架线序号项目内容说明1放线：四.危险点分析及其控制措施五.质量目标、质量保证体系及技术组织措施：（一）质量目标、质量保证体系及技术组织措施(1)、质量目标1)满足国家施工及验收规范要求，优质工程标准，达标投产。
2)工程一次验收合格率100%3)土建施工单位工程优良品率100%4)土建施工分部分项工程优良品率95%5)线路安装单位工程优良品率100%6)线路安装及电缆敷设分部分项工程优良品率95%7)工程建设期间发生质量事故0%8)工程技术资料、图纸、记录资料完整、真实、准确，满足工程资料归档及“达标投产”要求。
9)顾客可能出现的抱怨次数为零；顾客回访满意率为100%2、所采取的质量保证措施3、材料质量保证措施根据施工图纸编制详细材料供应计划，保证材料的质量和按时供货，制订材料管理制度，明确岗位职责，并规定采购、合同、现场、仓库、考核、复验、等管理制度。
（1）材料采购严格依照公司程序文件的要求，先评审建立合格分承包方，再按采购程序进行采购。
（2）现场材料管理、仓库管理按照“明确标识，妥善保管，建立台帐，严格收发，记录齐全，规范管理”进行，并及时做好报表。
（3）所有材料进场（包括建设单位提供的材料），均按照公司进货检验程序要求，对照验收标准进行检验验收，并要求提供完整的产品合格证、材质证明书、试验报告等，及时报请并配合业主工程师进行抽检复验；按品种规格进行标识、保管，发现不合格品应即标识隔离和处置，切实把好材料质量关。
变压器安装施工方案
目录1. 编制依据2. 概述3. 施工程序和施工方法4. 施工进度和作业力量安排5. 质量标准；6. 质量保证措施7. 安全技术措施8. 文明施工，】1 编制依据图纸SD-700-E70-04110，SD-700-E70-04310。
GB 148-90 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GB 50303-2002 《建筑电气安装工程质量检验评定标准》 《十三冶企业标准 变压器安装作业指导书》 2`3工程概况张家港浦项不锈钢连铸工程变压器安装在连铸电气室和修磨电气室。
共5台变压器，3施工工序和施工方法 施工工序;&（图3 －1 施工工序流程图`施工方法施工准备技术准备施工技术人员和施工人员要认真熟悉图纸和技术资料，明确施工工艺，必须进行图纸的自审、会审。
编制施工方案及安全技术措施，使每位施工人员做到心中有数。
每位施工人员都要持证上岗。
设备及材料要求1）变压器必须有出厂合格证，安装期限不应超过厂家规定的期限，制造厂家提供齐全的变压器使用说明书和设备出厂检验报告。
)2）变压器铭牌数据应符合设计图纸要求，变压器外观无缺损、附件齐全。
3）变压器油必须有合格证，且应经过理化试验和电气性能检验符合规定。
4）施工材料包括周转材料（道木、木跳板、钢管架、路基箱、油桶等）、辅助材料（变压器油、电焊条、油漆、滤油纸、吸湿剂、氧气、乙炔等）、消耗材料（白布、甲级破布、酒精、油杯、毛刷、盆、桶等）主要机具1)起重设备：50吨汽车吊、起重用手拉葫芦2）工具、设备：水电焊工具、切割机、千斤顶、磨光机、真空过滤、注油机、钢丝绳、卡环3）仪器、仪表：兆欧表、水平尺、钢卷尺、万用表4）吊装钢丝绳的计算：d×d×9＝2000×cosα~d＝17.7mm 所以选择钢丝绳直径20mm3.2.1.4作业条件的准备1）施工图纸及产品技术文件齐全。
2）屋顶、楼板施工完毕，不得渗漏；室内地面基层施工完毕；预埋件及预留孔符合要求，预埋件牢固；办理工序交接手续；临时施工设施拆除，场地清理干净；环境开阔，吊装无防碍物。
变压器安装的施工方案
变压器安装的施工方案1. 引言变压器是电力系统中必不可少的设备之一，用于改变电压的大小和分配电力负荷。
在变压器的安装过程中，施工方案的制定和执行是至关重要的，以确保变压器的安全运行和有效性。
本文将介绍一个变压器安装的施工方案，包括准备工作、设备安装和验收等内容。
2. 准备工作在开始安装之前，必须进行一系列的准备工作，以确保施工顺利进行。
2.1 确定安装位置和基础首先，需要确定变压器的安装位置，通常应远离易燃、易爆和高温等危险环境。
安装位置还需要考虑到通风和维护的便利性。
然后，根据变压器的尺寸和重量，设计并建造一个稳固的基础，以支撑变压器的重量并保证稳定。
2.2 准备必要的材料和工具准备安装所需的材料和工具，包括螺栓、螺母、垫片、电缆、绝缘材料、绝缘胶带、工具箱等。
确保这些材料和工具的质量和数量符合要求。
2.3 安装前的检查和测试在开始安装之前，对变压器及配套设备进行检查和测试，以确保其完好无损。
检查包括外观检查、连接器检查、绝缘检查等，测试包括绝缘电阻测试、电压测试等。
3. 设备安装完成所有准备工作后，可以开始进行变压器的实际安装工作。
3.1 短路和接地首先，确定安装地点的接地情况，并确保接地系统的有效性。
然后，进行短路测试，以验证安装地点的接地系统和变压器的相对接地性能。
3.2 安装变压器本体将变压器安装在已建好的基础上，使用螺栓、螺母和垫片进行固定。
确保固定牢固，并注意螺栓的紧固力。
3.3 连接电缆和绝缘连接变压器和配套设备之间的电缆，确保连接牢固、绝缘良好，并使用绝缘胶带进行绝缘处理。
同时，根据设计要求，进行接地和接地线的连接。
3.4 安装附件和辅助设备根据需要，安装变压器的附件和辅助设备，如温度计、压力表、热继电器等。
确保安装正确并连接稳固。
3.5 调整和固定调整变压器的位置和水平度，进行电气连接和调整。
确认所有电气连接正确无误后，使用绝缘材料和固定件固定连接点。
4. 施工验收在变压器安装完成后，必须进行施工验收，以确保安装质量符合要求。
临时用电变压器安装方案

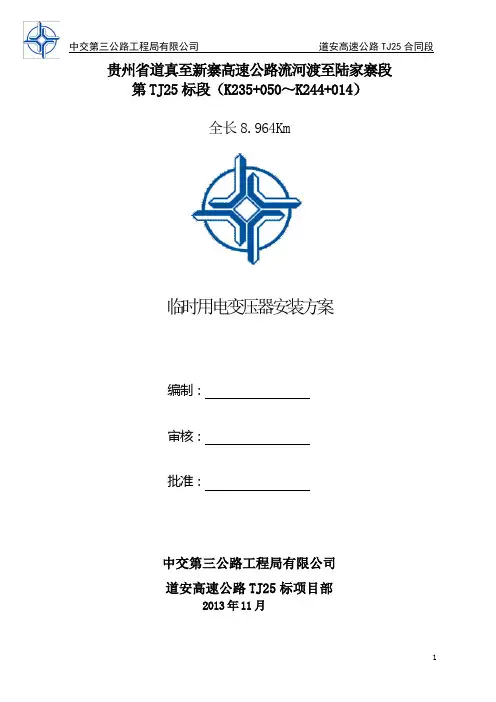

贵州省道真至新寨高速公路流河渡至陆家寨段第TJ25标段（K235+050～K244+014）全长8.964Km临时用电变压器安装方案编制：审核：批准：中交第三公路工程局有限公司道安高速公路TJ25标项目部2013年11月一、设置依据道安高速公路两阶段施工设计图；现场考察和勘察所取得的资料；项目公司、总承包部、项目办及监理办下发的文件通知。
在充分理解设计图纸的基础上，采用先进、合理切实可行的施工方案，以满足施工用电为第一要素，并符合相关的规范要求。
二、变压器安装数量级位置我标段线路全长9Km，主要构造物为5座大桥、5座天桥、23道通道涵洞，项目部根据现场踏勘，计划安装6台变压器，分别为400KVA一台，630KVA三台，315KVA两台变压器设置位置详见道安高速TJ25标总体平面布置图。
序号项目名称功用型号安装费用1 1#变压器水竹大桥、落水洞大桥下构1台400KVA2 2#变压器1#预制场、1#拌合站1台630KVA3 3#变压器席子河大桥施工、项目驻地用电1台630KVA4 4#变压器平头山大桥、团山大桥下构、2#预制场、2#拌合站1台630KVA、1台315KVA5 5#变压器3#~15#涵洞通道用电1台315KVA 暂定6三、变压器安装大小计算1）1#变压器：服务水竹大桥与落水洞大桥下构施工，用电设备主要考虑塔吊2台，钢筋加工房1座以及队伍临时驻地生活用电。
1#变压器用电设备表如下序号名称型号功率KW 数量小计备注1 80型塔吊602 1202 输送泵100 1 1003 调直机7.5 1 7.54 弯曲机 3 2 65 切断机 3 2 66 电焊机12 6 727 场地照明 1 20 208 生活照明0.1 50 59 生活用电50 1 5010 合计386.52）2#变压器：服务1#预制场、1#拌合站，用电设备主要考虑架桥机、龙门吊、钢筋加工房、拌合站用电以及队伍临时驻地生活用电。
2#变压器用电设备表如下序号名称型号功率KW 数量小计备注1 架桥机120 1 1202 龙门吊80T 100 2 2003 龙门吊10T 20 2 404 调直机7.5 1 7.55 弯曲机 3 1 36 切断机 3 2 67 电焊机12 4 488 拌合站30方/h 150 1 1509 场地照明 1 20 2010 生活照明0.1 50 511 生活用电50 1 5012 合计649.53）3#变压器：服务席子河大桥施工及项目驻地用电，用电设备主要考虑塔吊、升降机、钢筋加工房、项目驻地用电。
变压器安装施工方法
变压器安装施工方法1、主变压器安装1)变压器安装流程工预备一主变基层验收交接—件检查及预备一绝缘及密封检查—套管及冷却器安装一抽真空一真空注油—其它附件安装一二次注油—热油环一 -整体密封试验。
2)施工预备a.由技术员编割工作业指导书，组织工人员认真学习并交底；b 胞工前去除触工用场地与安装无关的杂物，合理布置 L 电源，合理规划好施工场地。
c 施工用机械及工具的配置@起重机板 25 吨汽车吊 1 辆，真空滤油机 1 台，20t 储油管 2 个，倒链，电动手，电焊机，专用取油样瓶，枕木及所用的消耗材料等；d 劳动力组织工程部经理及总工，工班长 1 名，专业技术员 1 名，电焊工 1 名，专工 2 名，变压器安装人员 7 名，调试人员两名。
正式工前要与当地气象部门联系，了解掌捏近期的天气状况。
确定吊芯检查的准确日期，并通知业主、监理及厂方代表。
对所使用的真空滤油机的各个阀门及电气局部进展彻底的检修和清理。
用白布面团、清理干净储油罐内部杂物。
3)变压器密封检查检查变压器本身所带的充氮装置上氮气压力表指示的状况，氮气压力应保持在0.0lMa-0.D3Ma 范围内，充油变压器是否渗油，并做好记录。
4)变压器油处理|a.利用滤油机将运至现场的变压器油注入储油罐中，主要是先对油进展一次租过滤，滤出油中的杂质。
h.利用真空滤油机进展油净化、枯燥处理；c.滤油前，先取源油样进展耐压试验，并作具体记录：在滤油过程中，向隔24 小时从油罐中取油样這行电气强度试验，当三次耐压平均值满足规程要求后，再取油样进展微水介损和色谱的简化分析，合格后封闭油；5)附件检查a.套管检查：用 25t 汽吊将高压套管直立，固定在专用的支架上，外观检查套管瓷件有无损伤，油位是否正常，是否有滲油现象。
假设无问题进展电气试验。
b.冷却器密封检查：在冷却器内入 0.25Mpa(或按制造规定的值)压力的变压器油，持线 30 分钟，认真观看有无渗滟现象。
装配变压器操作指南最新
装配变压器操作指南最新
1. 准备工作
- 检查所有必需的工具和材料是否齐全
- 仔细阅读变压器的技术规格和安装说明
- 清理并准备好工作区域,确保足够空间进行操作
2. 安全注意事项
- 佩戴合适的个人防护装备,如安全手套、护目镜和防护服 - 确保工作区域通风良好
- 遵守所有电气安全规程
3. 变压器组装
- 依照制造商的指示,小心地从包装中取出变压器部件
- 检查所有部件是否完好无损
- 按照说明书的步骤,正确地组装变压器
- 连接好所有电线和接头
4. 测试和调试
- 在通电之前,再次检查所有连接是否正确
- 根据制造商的说明进行试运行测试
- 监测变压器的运行状态,确保一切正常
- 进行任何必要的调整和微调
5. 安装和固定
- 选择合适的安装位置,考虑散热和接线需求
- 使用适当的支架或安装硬件将变压器牢固地固定到位
- 确保变压器的安装位置稳固,不会移位或振动
6. 最终检查
- 再次检查所有连接和固定装置
- 查阅制造商的使用说明,确保没有遗漏任何重要步骤
- 进行全面的功能测试,确保变压器运行正常
7. 文档和维护
- 妥善保存所有相关文件,包括说明书和测试记录
- 制定定期维护和检查计划,确保变压器的持续高效运行
请务必严格遵守所有安全规程,并根据具体情况作出必要的调整。
如有任何疑问,请咨询专业人员。
