排水用HDPE管施工工艺
HDPE排水管道施工工艺
HDPE排水管道施工工艺导读：HDPE排水管是以进口优质的高密度聚乙烯为主要材料的一种新型耐酸、耐腐蚀、抗压、无毒的绿色环保管材，属于环保节能型高新技术产品，使用年限达50年以上.管材较轻…HDPE排水管是以进口优质的高密度聚乙烯为主要材料的一种新型耐酸、耐腐蚀、抗压、无毒的绿色环保管材，属于环保节能型高新技术产品，使用年限达50年以上.管材较轻，便于运输、安装、施工，连接可靠，工程综合造价低，在国内外得到广泛应用.国家建设部规定在埋地管的使用中限制使用混凝土管，推荐使用HDPE排水管，HDPE 排水管是混凝土管和铸铁管的更新换代产品.1.施工前的准备1.1管材验收管道安装前，应对管材及其连接件进行检查验收，包括管材的检验报告、产品质量保证书、厂商提供与产品有关的技术文件及査验管材的产品合格标志.其产品质量应满足表1及表2的规定.表1管材的物理、力学性项目性能指标软化温度126脆化温度-70熔点131吸水率≤ 0.01密度≥0.94热膨胀系数11 X 10-5抗拉强度21 ~24弹性模量>800表2管材的质量指标项目指标试验方法GB/T16111液压试验不破裂、不渗漏纵向尺寸收縮率≤ 3 GB/T6671连接部件密封试无渗漏现象GB/T6671验GB/T14152落锤试验不破裂、不脱开刚环度SN≥4 96471.2管材的运输及堆放由于管材比较柔软，当气温变化或场地不平整安放不好等情况时，管身会发生少许变形.因此，管材堆放时应注意以下问题.1〉管材在装卸、运输、堆放时，应轻卸轻放，不得抛落拖滚和相互撞击.2〉管材吊装时应用软质绳捆扎牢固，采用2个吊点起吊.严禁用绳子串心吊装.3〉管材直接堆放在地面上，地面必须平坦，严禁将管材放在尖锐的硬物上，所有堆放的管材需采取防止滚动的措施.4〉为便于施工取管，管材宜按种类、规格、等级分类堆放.5〉管材如长时间存放，宜放置于棚库内，如需露天堆放，尤其是夏季或气温较高的天气，应加以遮盖，不能受日光长时间的暴晒.6〉管材和管件不得与会产生腐蚀的油类和其他有害化工原料接触.2.沟槽开挖及管基处理1〉开挖沟槽应严格控制基底标高，不得扰动基面.开挖时，对基底设计标高0.2-0.3m 的原状土，安装管道前采用人工清理至设计标高.局部超挖或发生扰动，可换填粒径较小的天然级配的石料或碎石，整平夯实.2〉根据设计埋设深度、土质与地下水位，确定施工方法.沟槽宽度以适于槽下作业为宜，底槽宽度应符合设计要求，槽底不得受水泡或受水冻，应坚实稳定.3〉一般采用砂砾垫层基础，垫层材料要铺设均匀，对一般土质地段，基底可铺设一层厚度为0.1m的粗砂基础.对软土地基，槽底又处在地下水位以下时，宜铺垫一层砂砾层，其厚度不小于0.15m,上面再铺中、粗砂垫层，厚度不小于0.05m，垫层总厚度不小于0.20m.4〉沟槽断面形式应根据施工现场环境、槽深、地下水位高低、土质情况、施工设备及季节影响等因素综合考虑选定.5〉沟槽开挖宽度应根据管径大小和开挖深度确定，且便于管道敷设和安装，并应考虑夯实机具便于操作和地下水便于排出.见表3表3底最小宽度管径DN/mm 槽底最小宽度B/mm200<dn≤300 D外径十400400<dn≤1000 D外径十6001000 <dn≤2000 D外径十10006〉雨季施工时，应尽可能缩短开槽长度，做到成槽快，回填快.7〉管道基础应夯实且表面平整，其密度按轻型击实，实验标准不得低于90%.8〉管道基础在接口部位的凹槽，宜在铺设管道时随铺随挖，长度一般为0.4-0.6m,深度为0.05 -0.1m，凹槽宽度为管径的1.1倍.3.管道安装3.1管道铺设管道铺设前，应对开槽后的槽度、凹槽深度、基础表面标高、检査井等作业项目分别进行检査，沟槽应无污染杂物，基面无扰动，检查合格后方可进行管道敷设.同时,必须按产品标准对管材逐节进行检验，不符合标准者，严禁下管铺设.因HDPE排水管道自重轻，安装无需使用大型机械.对于沟槽深小于3m、公称直径dn小于等于500mm的管材宜采用人工下管及安装；沟槽深大于3m、管径大于500mm的管道，用非金属绳索运送管道，使管道平稳地放在沟槽的管位上.混合槽或支撑槽因支撑的影响，从槽的一端集中下管，在槽底将管道移至安装位置，进行安装.管道长短调整，应用手锯切割，断面垂直平整，避免有损坏.管道铺设后，因意外因素造成管壁出现局部损坏时，须采取修补或换管措施.3.2管道接口处理管道接口处理采用电热熔焊接.连接前应将两根管子调整到一定髙度后保持水平状，由人工用力顶住管子的两端，尽量使接口处接触严实，用布抹干净管道接口处外侧的泥土、水分等.将电热熔焊连接带的中心放在连接部位后认真包紧，使之与管材完全贴合,并用100mm宽的胶条填实电热熔焊连接处缝隙，连接热熔机和电热熔焊连接带两边的电源接头后，设定好电热熔机的加热电流与加热时间即可进行焊接，到达设定时间后，检测电热熔焊连接处的熔融状态是否均匀，按照规定的冷却时间冷却后即可松开紧固件.3.3管道修补管道敷设后，因意外造成管材局部损坏，在损坏部位面积较小时，可采用如下修补措施.1〉管道的外壁发生局部、较小部位裂缝、孔洞在20mm以内时，可先用棉纱将损坏的部位清理干净,然后用环已酮刷基面，从未使用的管道相应部位取下相似形状的管材进行焊接，用土工布包缠固定.2〉管道的外壁损坏部位呈现管壁破碎或长度不超过100mm的孔洞时，用刮刀将破碎的管壁或孔洞剔除，剔出部位周边50mm范围内用环已酮清理干净，再从相同管材相应部位取下相当损坏面积2倍的弧形板，热风焊接在损坏部位，用铅丝包扎固定.3.4管道闭水试验管道铺设完毕经检验合格后，采用闭水检验法检验管道的密闭性.以相邻两检查井的管道为一分段，向管道内充水，并保持上游管顶以上2m水头的压力.外观检测不得有漏水现象，管道24h的渗水量不大于计算允许渗水量.Q=0.23*（D）1/2式中：Q-每10m管长30min的容许渗透水量.D-管道内径.3.5管道回填管道安装检测合格后，立即回填土.沟槽回填从管底部位开始,用人工回填至离管顶0.7m处，其余部位用机械从管道轴线两侧同时回填.回填时应对称分层夯实，以确保管道及检查井不产生位移.从管底至离管顶0.4m范围内的沟槽回填材料，可采用碎石屑、粒径小于40mm的砂砾、中砂、粗砂或开挖出的良质土,其余部位至道路结构层下，采用沟槽土回填.回填严格按照现行规程进行，每层回填厚度不大于0.2m，分层夯实，见表4表4沟槽回填土密实度要求回填土质槽内部位最佳压实度超挖部位≥95 石砂料或最大粒径小于40mm碎石槽底≥90 中砂、粗砂≥95 中砂、粗砂设计支撑角23范围管两侧≥95 粗砂、碎石屑、最大粒径小于40 mm碎石管顶0.4m以上≥80管顶以上0.4m ≥80 原土回填3.6管道变形控制1〉埋地管道应通过管沟回填材料的选择、填筑和压实等控制手段，使管道与土共同作用，以减少埋地管道的变形量.2〉在沟槽回填至设计标高后，12 ~24h内进行变形量的观测，其变形量应不大于管内径的3%，长期累积残余变形量不大于管内径的5%.3〉要充分利用管道胸腔部分回填过程中的管道竖向反向变形来抵消部分由于管道上部静荷载和活荷载作用引起的管道竖向变形，使管道周围回填土具有较大的密实度和对管道的支撑反力.4.结束语HDPE排水管以其独特的加工工艺、良好的材料性能、经济性、环保性及施工方便等优点，在国内外得到广泛应用，是取代传统管材的理想产品.相信HDPE排水管会有更为广阔的应用前景.。
HDPE同层排水施工工艺
HDPE卫生间同层排水施工工艺概念：同层排水（same-floor drain）是排水横支管布置在排水层或室外，器具排水管不穿越楼层的排水方式。
同层排水可分为：下沉式同层排水、墙排式（假墙）同层排水、垫层式同层排水。
同层排水的特点主要有：1、与传统下排水方式比较，预埋预留套管，楼板孔洞较少；2、由于立管选用苏维脱管件连接设备支管，室内一般采用污废合流制；3、地漏采用侧墙地漏靠近立管布置；4、排水横支管敷设于本层地面，在洁具后设矮墙隐蔽；5、所有施工都在本层进行，不会因预留偏差及产品安装尺寸变更而造成返工现象。
排水管采用HDPE管，管径Φ110，壁厚4mm。
层高3米，在结构施工时，设计卫生间降板250mm，预留洞口尺寸为300*400，即为同层排水做准备。
HDPE排水管的概念及主要管件HDPE排水管是以高密度聚乙烯树脂为主，采用挤出成型工艺制成的用于无内压作用的热塑性塑料圆管的统称。
主要管件如下：HDPE管管件一（苏维托）管件二（检查口）管件三（伸缩节）管件四（斜三通）HDPE、UPVC 排水管材性能比较材料密度0.95g/cm3 1.4g/cm3使用寿命不受使用环境影响，寿命50 年以上根据使用环境不同，寿命在5-10年间抗冲击性能PE 管的抗冲击度为PVC 管的8 倍，经重物直接压过管道时，管道不会破裂抗冲击性差，经重物直接冲击时，易破裂抗温度变化常用温度在-60℃~60℃之间，低温不易脆裂常用温度在5 ℃~50℃之间，低温或高温时会导致管道漏水或破裂抗老化程度加入可过滤太阳光紫外线的碳黑粒，耐候性好长期使用后会发生裂解、硬脆老化耐化学性具备不具备耐磨损性具备不具备耐热水具备不具备环保环保不环保，燃烧产生有毒气体噪音低模量材料，噪音小 31 dB 噪音大，73dB连接方式热熔对焊，电熔管箍、带密封圈承插连接、螺纹连接、线性伸缩承插管连接、法兰连接等无漏水隐患粘胶剂粘接，密封不佳有漏水隐患管道安装韧性好，适合预制安装，安装快速方便无法预制安装，耗费时间HDPE同层排水示意图工艺原理同层排水系统由隐蔽式水箱系统、后排水马桶、侧墙地漏、洗脸盆系统, 妇洗器系统，淋浴房系统，浴缸系统等排水设备和排水支管、管件组成。

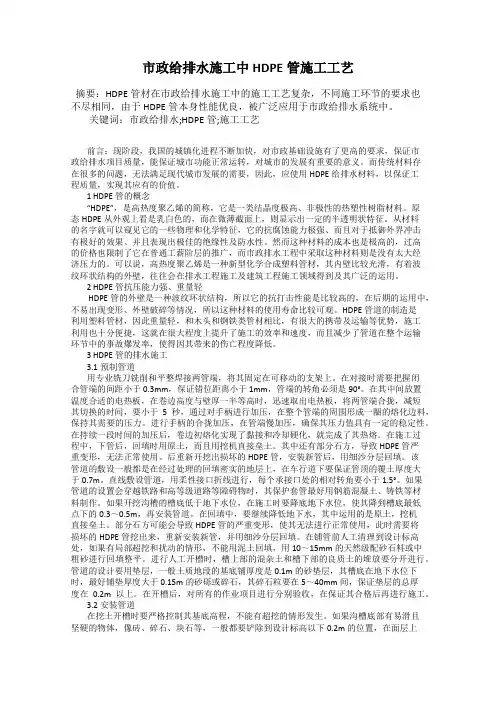

市政给排水施工中HDPE管施工工艺
市政给排水施工中HDPE管施工工艺摘要：HDPE管材在市政给排水施工中的施工工艺复杂，不同施工环节的要求也不尽相同，由于HDPE管本身性能优良，被广泛应用于市政给排水系统中。
关键词：市政给排水;HDPE管;施工工艺前言：现阶段，我国的城镇化进程不断加快，对市政基础设施有了更高的要求，保证市政给排水项目质量，能保证城市功能正常运转，对城市的发展有重要的意义。
而传统材料存在很多的问题，无法满足现代城市发展的需要，因此，应使用HDPE给排水材料，以保证工程质量，实现其应有的价值。
1 HDPE管的概念“HDPE”，是高热度聚乙烯的简称，它是一类结晶度极高、非极性的热塑性树脂材料。
原态HDPE从外观上看是乳白色的，而在微薄截面上，则显示出一定的半透明状特征。
从材料的名字就可以窥见它的一些物理和化学特征，它的抗腐蚀能力极强、而且对于抵御外界冲击有极好的效果、并且表现出极佳的绝缘性及防水性。
然而这种材料的成本也是极高的，过高的价格也限制了它在普通工薪阶层的推广，而市政排水工程中采取这种材料则是没有太大经济压力的。
可以说，高热度聚乙烯是一种新型化学合成塑料管材，其内壁比较光滑，有着波纹环状结构的外壁，往往会在排水工程施工及建筑工程施工领域得到及其广泛的运用。
2 HDPE管抗压能力强、重量轻HDPE管的外壁是一种波纹环状结构，所以它的抗打击性能是比较高的，在后期的运用中，不易出现变形、外壁破碎等情况，所以这种材料的使用寿命比较可观。
HDPE管道的制造是利用塑料管材，因此重量轻，和木头和钢铁类管材相比，有很大的携带及运输等优势，施工利用也十分便捷，这就在很大程度上提升了施工的效率和速度，而且减少了管道在整个运输环节中的事故爆发率，使得因其带来的伤亡程度降低。
3 HDPE管的排水施工3.1预制管道用专业铣刀铣削和平整焊接两管端，将其固定在可移动的支架上。
在对接时需要把握闭合管端的间距小于0.3mm，保证错位距离小于1mm，管端的转角必须是90°。
高密度聚乙烯(HDPE)排水管道沟槽连接施工工法
高密度聚乙烯（HDPE）排水管道沟槽连接施工工法高密度聚乙烯（HDPE）排水管道沟槽连接施工工法一、前言高密度聚乙烯（HDPE）排水管道广泛应用于城市排水系统中，它具有耐腐蚀性好、寿命长、施工方便等特点。
沟槽连接是该工法的一种施工方式，在施工过程中能够有效实现管道的连接和固定。
本文将对高密度聚乙烯（HDPE）排水管道沟槽连接施工工法进行详细介绍。
二、工法特点高密度聚乙烯（HDPE）排水管道沟槽连接施工工法具有以下特点：1. 灵活性强：使用高密度聚乙烯（HDPE）材料制作的排水管道具有较好的柔韧性，能够适应各种复杂的地下环境和地形要求。
2. 快速施工：沟槽连接施工工法不需要使用大型机械设备，仅需少量人力就能完成，加快了施工速度。
3. 施工成本低：与传统的混凝土排水管道相比，高密度聚乙烯（HDPE）排水管道沟槽连接施工工法的材料和人力成本都较低，节约了施工成本。
4. 耐腐蚀性好：高密度聚乙烯（HDPE）材料具有较好的耐腐蚀性，能够在恶劣的环境中长期使用而不受腐蚀。
三、适应范围高密度聚乙烯（HDPE）排水管道沟槽连接施工工法适用于以下场景：1. 城市排水系统：可以用于城市排水系统中的雨水排放、生活污水排放等。
2. 工业排水系统：适用于工业生产过程中的废水、污水排放等。
3. 农田排水系统：适用于农田排水系统中的农田灌溉排水等。
四、工艺原理高密度聚乙烯（HDPE）排水管道沟槽连接施工工法的基本原理是通过对施工工法与实际工程之间的联系、采取的技术措施进行具体的分析和解释，从而让读者了解该工法的理论依据和实际应用。
五、施工工艺高密度聚乙烯（HDPE）排水管道沟槽连接施工工法的施工过程如下：1. 沟槽开挖：根据设计要求，在地面上开挖相应的沟槽。
2. 沟槽整理：对沟槽的底部进行平整和清理，确保没有杂物和尖锐物体。
3. 管道安装：在沟槽中安装高密度聚乙烯（HDPE）排水管道，并进行连接。
4. 稳定固定：使用石头、沙土等材料将管道固定住，防止泥沙和杂物进入管道。
HDPE污水管道施工方案
HDPE污水管道施工方案工程概况：本工程是一项雨污水管道的建设工程，主要包括施工交接桩、复测工作，以及护桩和加密桩点的布置。
技术准备：1.已完成管材检验试验工作，其中钢带增强聚乙烯（HDPE）螺旋波纹管验收需要进行管道进场检验，检查管体外观及管体的承口、插口尺寸，以及承插口配合的环向间隙。
同时，应进行见证取样，送试验室检验并出具合格检验报告。
2.密封胶圈的使用也需要严格检查，确保其硬度、压缩率、抗拉力、几何尺寸等符合相关规范和设计要求。
同时，到达现场后还需要进行见证取样，送试验室检验并出具合格检验报告。
3.机具设备方面，需要准备挖掘机、平板振动夯、蛙夯、扣带、水平垫木或沙袋、清洁布等，以及水准仪、全站仪、小线、直尺、卷尺等检测设备。
施工工艺：本工程的施工工艺流程为：测量放线→沟槽开挖→碎石垫层→砂基础→管道铺设与连接→检查井施工→密闭性检验→管道回填→管道变形检验。
具体的施工工艺包括以下几个步骤：1.测量放线：施工定线采用坐标法进行导线定位，首先进行导线控制测量。
导线点应选在牢固，不易被碰撞的地方，并应加以妥善保管，然后定出各条管线中线，管线中线用井位进行控制。
特别应注意的是路口处的井位要相当准确，以免产生不必要的损失。
2.沟槽开挖：按照设计要求进行沟槽开挖，同时进行碎石垫层和砂基础的施工。
3.管道铺设与连接：将管道铺设于沟槽内，并进行连接。
4.检查井施工：按照设计要求进行检查井的施工。
5.密闭性检验：对管道进行密闭性检验，确保管道无泄漏。
6.管道回填：将沟槽回填，确保管道稳固。
7.管道变形检验：对管道进行变形检验，确保其符合相关要求。
机械挖槽，保证施工安全顺利进行。
⑶、开挖过程中要注意排水，防止积水影响施工。
⑷、开挖深度超过2m时，必须采取相应的支护措施，确保施工安全。
⑸、施工过程中要注意保护现有管道、构筑物等设施，避免损坏或影响使用。
⑹、开挖完成后，要及时清理沟槽内的杂物和泥土，确保管道畅通，避免影响使用效果。
排水用HDPE管施工工艺
排水HDPE管施工工艺单位：作者：时间：一、前言近年来，随着社会的发展和人们生活水平的日益提高，对居住条件要求越来越高，建筑物内建筑材料的要求也越来越高，一些新型功能性排水管材逐渐进入市场。
从国内外发达地区市场看，建筑用HDPE管需求日益增加，且潜力巨大。
HDPE管用于建筑排水工程，其适配性强，经久耐用、环保卫生、不易产生二次污染。
超静音HDPE管具有优良的降噪性能，是高端住宅理想的建筑排水管材之一。
现以xxxxxx 工程为例，浅谈一下建筑排水HDPE管的施工工艺。
二、适用范围本工程为高级公寓，卫生间污废水、厨房废水、阳台排水管道均采用超静音HDPE管，雨水管采用普通HDPE管，热熔连接。
三、工艺流程及操作方法排水HDPE管安装：1、工艺流程：安装流程如下：2、施工准备：2.1 熟悉施工图纸和施工现场，与土建和监理单位做好协商与沟通工作。
2.2 按图纸设计的要求，密切配合进度要求，理顺施工次序和系统要求。
2.3 管道支架在加工场地预制，支架上的孔眼要用台钻,经油漆后才准安装2.4 按先装大管径干管、立管，后装小口径支管的原则。
2.5 配合实际施工要求，分段进行施工、试压和接驳。
保证施工质量和施工时间。
2.6 完毕或安装中断的敞口处，也要作封闭或临时封闭，以防止杂物进入管腔内。
2.7 做好材料检验，确保材料及其配件符合要求。
3、管道系统的安装工，能够预制的尽量预制，以加快施工速度。
按照设计的管段长度和配件类型逐段进行安装连接，用导向管卡和可调管卡及时把管道固定牢固，并按照规范要求安装固定点电焊圈和阻火圈。
对于施工完的管道系统及时检查施工质量，及时调整偏差项目，水平管道的水平度和立管的垂直度应该调整至符合设计要求。
1) 热熔对焊连接对焊连接是一种最简单的管件连接方法，所有管径从32mm到315mm的管道均可以用这种办法进行连接。
它为整个系统的预制安装提供了许多方便有利的前提条件，HDPE管材用此方法焊接时不需其它部件。
HDPE管道施工工艺
HDPE 管道施工工艺一、施工工艺流程HDPE 管道施工工艺流程如下图所示：▲HDPE 管道施工工艺流程图二、施工工艺方法1、测量放线测量管道基础中心轴线、标高，并放出基础边线。
在沟底设置水平小木桩，桩顶标高为管道平基砼面的标高。
2、机械挖槽、槽底平整夯实沟槽开挖沟槽开挖前先进行详细交底，包括挖槽断面、堆砂位置及施工技术和安全要求等。
管沟槽开挖采用机械(反铲挖掘机)开挖,自卸车运输,人工辅助修整基底。
为确保槽底土壤结构不被挠动,预留20cm 采用人工清底至设计标高。
基坑开挖后,检查地基容许承载力能否满足设计要求,当达不到设计要求时,须与设计人员洽商确定处理方法。
合格后进行基础施工。
在施工期间,为了保证各管段在无水状态下施工,特制定了地表水倒流灌入施工槽内。
（1）槽内排水管槽内侧设排水沟及集水井,泥浆泵抽水,确保管排水、槽内排水、井室砌筑、抹面 测量放线 机械挖槽 槽底平整夯实 片石垫层砂 基 管道安装 胸腔填砂 闭水试验 回填土夯实坑壁止水措施。
（2）地表排水管槽外两侧筑小土堤截水,以防地表槽不受水浸泡。
坑壁止水:个别地段采用密扣钢板桩支护止水。
（3）质量控制严禁挠动槽底土壤,如出现超挖时, 回填碎石、砂填平夯实至设计标高。
槽底如受水浸泡或受冻时,挖除受水浸泡或受冻的土壤后,回填石屑。
3、垫层、砂基管道基础在检验合格后坑底铺设50cm厚片石垫层，然后管道底分层填中粗砂。
方法是：片石垫层施工完毕后,上铺一层50mm厚的中砂调平层。
管道用土工布包封,土工布搭接长度不小于500mm。
砂石基础在管道承插口部位应预留凹槽,以便接口作业。
在管道安装后, 用粗砂施做管座八字,并且要求两侧同时压实、挤稳。
稳定后根据不同管径,回填中砂,表面摊铺平整,碾压密实,压实度达90%。
HPDE管基础回填示意图见如下图所示：▲雨水管道基础回填示意图4、管道安装排水管采用高密度聚乙烯双壁波纹管（HDPE），内垫橡胶圈，管材环刚度为8.0KN/㎡。
HDPE管施工工艺
5.3.3HDPE（高密度中空壁聚乙烯缠绕）管道的施工：5.3.3.1HDPE管道施工工艺流程：测量放线→沟槽开挖→人工修整→管道基础→HDPE管材安装→HDPE管连接→砌井→砂回填至基础腋角→闭水试验→中粗砂回填沟槽。
5.3.3.2质量标准允许偏差：中线位移：15mm管内底高程：+10mm、-30mm管套处两管节端面的间隙量：＜5～15mm5.3.3.3HDPE排水管材的验收：（1）业主方、监理方以及施工方必须在HDPE管道安装施工前，对所使用的管材和管套的产品资料进行验收。
（2）HDPE管材资料验收项目：1）HDPE管材的检验报告和产品质量保证书。
2）要求生产供应商提供与产品有关的技术文件，其中包括管壁设计厚度及所使用原材料的牌号等。
3）查验每根管材的产品合格标志。
（3）HDPE管套资料验收项目：1）HDPE管套的产品质量保证书。
2）要求生产供应商提供与产品有关的技术文件，其中包括管套设计长度、厚度、截面尺寸及展开长度达到的要求等。
3）查验每根管套的产品合格标志。
5.3.3.4HDPE管材、管套的装卸、运输和堆放：（1）HDPE排水管材的装卸：1）装卸时严禁抛落及相互撞击。
2）装卸时吊索应采用柔韧的、较宽的皮带、吊带或绳索，不得采用质地较硬的钢丝绳或铁链直接接触吊装管材。
3）管材的起吊采用两个吊点起吊，严禁用绳子贯穿其两端来装卸管材。
（2）HDPE管材的运输：1）待发运的管材应做好管壁及接头的保护。
2）管材运输时，应使两根管的管壁保持一定距离，分别在管底嵌入木楔保护。
3）长途运输的管材可采用套装方式装运，套装的管材间应设置衬垫材料，并应相对固定。
严禁在运输过程中发生管与管之间、管材与其它物体之间的碰撞。
4）管材在运输车辆上的堆放高度不得超过2m。
（3）HDPE管材的堆放：1）当管材直接堆放在地上时，地面要求平坦，严禁将管材放在尖锐的硬物上，所有堆放的管材需加木楔防止滚动。
2）管材应按种类、规格、等级分类堆放，堆放时每一层的下面应垫放枕木，枕木间距不应大于1/2管长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

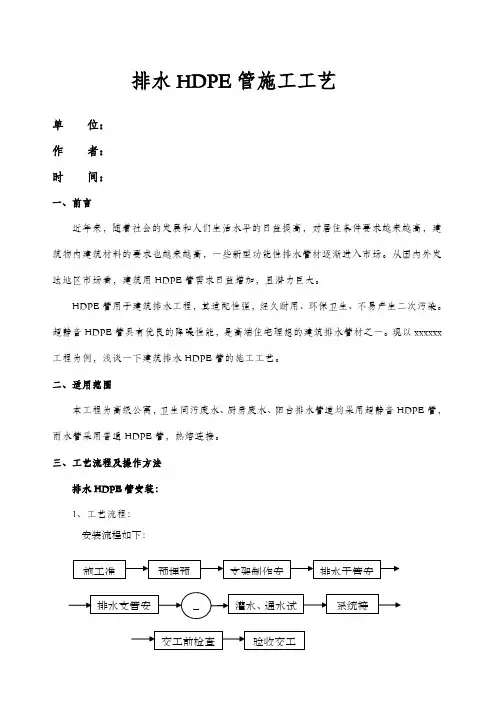

排水HDPE管施工工艺
单位：
作者：
时间：
一、前言
近年来，随着社会的发展和人们生活水平的日益提高，对居住条件要求越来越高，建筑物内建筑材料的要求也越来越高，一些新型功能性排水管材逐渐进入市场。
从国内外发达地区市场看，建筑用HDPE管需求日益增加，且潜力巨大。
HDPE管用于建筑排水工程，其适配性强，经久耐用、环保卫生、不易产生二次污染。
超静音HDPE管具有优良的降噪性能，是高端住宅理想的建筑排水管材之一。
现以xxxxxx工程为例，浅谈一下建筑排水HDPE管的施工工艺。
二、适用范围
本工程为高级公寓，卫生间污废水、厨房废水、阳台排水管道均采用超静音HDPE管，雨水管采用普通HDPE管，热熔连接。
三、工艺流程及操作方法
排水HDPE管安装：
1、工艺流程：
安装流程如下：
2、施工准备：
2.1 熟悉施工图纸和施工现场，与土建和监理单位做好协商与沟通工作。
2.2 按图纸设计的要求，密切配合进度要求，理顺施工次序和系统要求。
2.3 管道支架在加工场地预制，支架上的孔眼要用台钻,经油漆后才准安装
2.4 按先装大管径干管、立管，后装小口径支管的原则。
2.5 配合实际施工要求，分段进行施工、试压和接驳。
保证施工质量和施工时间。
2.6 完毕或安装中断的敞口处，也要作封闭或临时封闭，以防止杂物进入管腔内。
2.7 做好材料检验，确保材料及其配件符合要求。
3、管道系统的安装
通常按照排水管道按照：支管――水平管――立管的顺序进行施
工，能够预制的尽量预制，以加快施工速度。
按照设计的管段长度和
配件类型逐段进行安装连接，用导向管卡和可调管卡及时把管道固定
牢固，并按照规范要求安装固定点电焊圈和阻火圈。
对于施工完的管
道系统及时检查施工质量，及时调整偏差项目，水平管道的水平度和
立管的垂直度应该调整至符合设计要求。
1) 热熔对焊连接
对焊连接是一种最简单的管件连接方法，所有管径从32mm到315mm的管道均可以用这种办法进行连接。
它为整个系统的预制安装提供了许多方便有利的前提条件，HDPE管材用此方法焊接时不需其它部件。
无论预制安装是在现场或是在车间里，在各种环
境下都用此焊接法。
以下是完成一个完美的焊接过程所需要的条件：
保持焊接部位、管道及电热板的清洁度
正确的焊接温度
焊接连接过程中施加相应的力
焊接切断面必须是垂直90度，必须通过刨刀刨
平。
对焊只占据了很小的断面空间，焊接边缘不会干
扰管道，事实上管道内部横截面没有任何变化。
焊接
分布面是十分复杂组合在一个很小的面层上，所以它
不浪费丝毫的管材。
通过对焊连接法，管子长度和弯
头连接处都得到充分利用。
2) HDPE管的对焊工艺准备
德国进口专用的管道切割设备
施工要点：
垂直切割管道、切割面必须保持清洁、手不允许接触切割面、对焊容放厚度控制要按下表实施
焊接容许的厚度表
管径（mm）32-75 90 110 125 160 200 250 315
对焊厚度（mm）3 4 5 5 7 7 8 10
3) 对于32mm到75mm的管道采用手动焊接的操作方式
手动焊接采用便携式电焊板操作。
电热板不能放在铁板、石块、沙土上，以免划伤盘面涂覆的聚四氟乙烯（PTFE）耐高温防粘层。
操作步骤
保持焊板清洁，检查焊板温
度，在绿灯亮之前不要进行焊接。
一开始，用力把管道焊接面顶
在焊接板上，然后放松的握住管道。
仔细观察整个焊接熔化过程。
当焊接面凸出的大小与要求
相关产品相符时，同时取下两边的焊
接管道，并迅速把焊接面用力碰拢，
慢慢的加压直到要求的压力。
用力压
住管道，保持大约30秒，直到管道
焊接接缝处冷却。
不允许用冷水或者其它冷的
物体加速冷却管道。
焊接升温时间及焊接时间表焊接操作压力表格
热熔对焊的操作在地面进行，一般在预制阶段使用。
雨水系统的安装使用
的是德国生产的热熔对焊机，由行走架、操作台、电热板、电动铣刀、夹具组成。
使用220伏50赫兹单相交流电源。
电热板常用焊接温度为210℃+10℃，适合的操作气温为-10℃-40℃。
使用的工具
操作步骤：
第一步：焊接准备
用干净的布清除两管端污物。
根据不同的管径选用相应的夹具及托架，将要焊接的管材置于夹具及托架上，使两端伸出的长度相当，在满足铣削和加热的要求下应尽可能短，通常为25-30mm。
若必要，管材机架以外的部分用支撑物托起，使管材轴线与夹具中心线处于同一高度，然后用夹具固定好。
置入铣刀，先打开铣刀电源开关，然后缓慢合拢两管材焊接端，并加以适当的压力，直到两端均有连续的切屑出现后，撤掉压力，略等片刻，再退开活动架，关掉铣刀电源。
取出铣刀，合拢两管端，检查两端铣削情况。
管端为垂直90度。
错位不超过1mm，
闭合管端的最大间隙不超过0.3mm。
第二步：热熔
检查电热板温度是否达到设定值，绿灯亮表示温度适合焊接。
1) 将电热板置入两管端之间，转动加压手柄并观察压力表指针，达到规定的压力P，加热压力保持到直至要熔接的配件整个周围形成一圈熔化边料，作用是迅速平整管材端面上的不平度并有效地促进塑化，直到两边最小卷边达到规定高度h1。
板之间刚好保持紧密接触），继续加热至规定的时间T1。
此时，卷边高度一般达到壁厚的半。
第三步：切换
加热完成后，退开夹具，迅速取出电热板，然后合拢两管端，其切换时间应尽可能短，不得超过5秒。
第四步：对接
通过加压手柄向合扰的管端缓慢加压，在规定的时间T2将压力上升到规定值P（与加热压力相同），锁紧止动闸，保持压力。
将压力至少保持规定的冷却时间T3后，松开止动闸，打开夹具，取出焊接好的管子。
质量。
对于管径不大于75mm的管子，对接时可以不通过操作台，直接用手接在一
起。
热熔对焊后管道的总长度会变短，预制时测量尺寸要注意。
第六步：检查焊缝质量
一般要求检查焊缝高度，错边，接口宽度及对中情况。
不合格的要锯开重焊。
4、电焊管箍连接
1) 准备工作
垂直切割管道
清洁、弄干、刮削管端焊接处。
清除粉屑
注意：在整个焊接过程中保持管端的干燥。
直径32mm到40mm 直径40mm到160mm 直径200mm到315mm 专用工具
专用焊机电焊管箍连接件
操作步骤
把管道及配件嵌入管箍连接
件内
接通电焊机，开始焊接过程
当《END》信号显示灯亮起时，切
断电熔焊机。
热量显示器会从白色转为黑色
考虑外观起见，安装结束以后，可去
除Ø40-160mm 的电焊管箍连接件
上的电源连接插孔。
正确的安装示意
错误的安装示意
四、材料
本工程采用的主要材料为建筑排水HDPE管及管件等。
五、机具设备
拟投入的机具设备
六、劳动组织及安全
1、劳动力组织
2、安全生产和成品保护
1) 预制好的管道要码放整齐，垫平、垫牢、不许用脚踩或物压，也不得双层平放。
2) 中断施工时，管口一定要作好临时封闭工作；密封安装时，要注意检查管内有无异物。
3) 安装在墙上、混凝土柱上的支架，宜在建筑工程施工时配合预留洞或预埋铁件，不宜任意打洞，以免损坏建筑物。
4) 管道在安装时，应防止管道表面被砂石或其它硬物划伤。
5) 未交工验收前，施工单位要专门组织成品保护人员，24h时有人值班。
6) 管材、管件在施工中应注意妥善保管，不得混淆和损坏。
七、质量要求
本工法执行以下质量标准：
《建筑排水用高密度聚乙烯（HDPE）管材及管件《CJ/T250-2007》
《建筑排水高密度聚乙烯（HDPE）管道工程技术规程CECS 282:2010》要求
八、效益分析
1、HDPE管用作建筑排水管具有其他管道不可比拟的降噪功能，从其使用功能和使用寿命与其他管道相比，具有明显的社会效益。
2、HDPE管寿命长，具有与建筑物同期寿命，且能保持良好排水性能，具有良好的经济效益。
