关键部位及隐蔽工程重点监控管理细则
工程旁站监理方案(关键部位、关键工序)
工程旁站监理方案旁站监理的范围与内容旁站监量是指监理人员在施工阶段的监理中，对与工程结构、使用功能有重大关系，事后难于检查、补救的关键部位、特殊过程的施工质量实施全过程现场跟班监督活动。
旁站监理是工程监理的重要形式之一，也是确保工程质量的重要手段。
《建筑工程质量管理条例》第五章第38条规定:“监理工程师应当按照工程监理规范的要求,采取旁站、巡视和平行检验等形式,对建设工程实施监理."《建设工程监理规范》第5.4.8要求：“总监理工程师应安排监理人员对施工过程进行巡视和检查。
对隐蔽工程的隐蔽过程、下道工序施工完成后难于检查的重点部位，专业监理工程师应安排监理员进行旁站.”旁站监理是施工过程中监理人员对施工作业连续监控的监理活动，是监理工作经常采用的一种主要的现场检查形式。
在施工过程中，监理人员应加强对现场的巡视、旁站监督和检查，及时发现违章操作和不按设计要求、不按图纸或规范、规程施工的行为,消除质量隐患。
在旁站监理的过程中，监理人员要严格履行职责,按作业程序及时跟班到位进行监督检查，做好旁站记录，对达不到质量要求的工程不予签字.我项目监理部将按照建设部《房屋建筑工程施工旁站监理管理办法（试行)》的规定，在本工程施工阶段监理中,对关键部位、关键工序的施工质量实施全过程旁站监理。
旁站监理的关键部位、关键工序有：土方回填、梁柱节点钢筋隐蔽过程、混凝土浇筑、卷材防水层细部构造处理、后浇带、节能保温工程.（根据工程项目具体情况增加删减）旁站监理的内容有:施工准备情况、施工自然条件的符合性、施工操作过程、施工原材料检验、现场原材料试验、突发事件的应急处理、施工记录检查、旁站监理记录等.一、旁站监理依据1、工程建设有关标准、规范、规程。
2、设计图纸和设计变更等。
3、经批准的施工组织设计。
4、经批准的旁站监理方案和监理细则。
二、旁站监理程序在本工程的旁站监理过程中，我项目监理部的监理人员将按以下程序对施工过程进行旁站监理，确保工程质量制定旁站监理方案→监理工程师检查施工记录→下道工序施工→审批承建商作业计划→承建商在旁站部位施工前24小时通知监理安排旁站人员→检查施工准备情况→旁站监理施工全过程→纠正施工中的偏差,有危及工程质量情况的,向总监报告→平行试验→填写旁站监理记录→承建商质检员、监理签字三、旁站监理人员的职责1、检查施工企业现场质检人员到岗、特殊人员持证上岗以及施工机械、建筑材料准备情况；2、在现场跟班监督关键部位、关键工序的施工方案以及工程建设强制性标准执行情况；3、核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复验；4、做好旁站监理记录和监理日志，保存旁站监理原始资料；5、在实施旁站监理时发现质量问题，应要求承建商整改,必要时向总监和业主报告，采取必要措施.6、工程竣工后，将旁站监理资料存档备查。

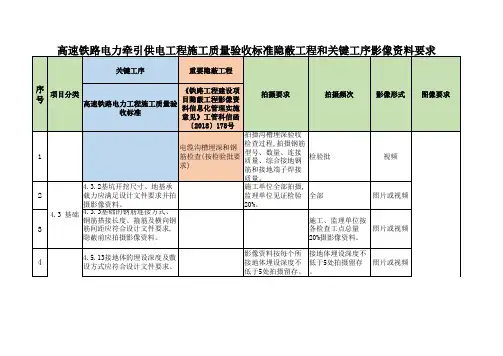

高铁施工质量验收标准隐蔽工程和关键部位影像资料要求(1)
地点,电缆开剥尺寸 间、地点,电缆开
、接地引线等信息 剥尺寸、接地引线
。
等信息。
1电缆头制作的环境温度、湿
度符合设计和相关标准要求,
并采取防尘措施;
2电缆终端头的规格、型号及
电压等级应与电缆的规格型号
9
5.23 27.5KV电 缆
相吻合; 3电缆护层保护器型号、规格 应与被保护电缆外护层绝缘相 匹配;
4电缆在终端处应预留3~5m的
备用长度,埋设固定方式符合
设计文件要求;
5电缆终端头应固定牢固,确保
应力锥不受力变形,各带电部
位应符合相应电压等级电气距
离规定;6电缆头的接地方式符
影像资料按每个所 影像资料按每个所
亭处的同一类型的 亭处的同一类型的
电缆头20%数量拍摄 电缆头20%数量拍
留存,每所不低于5 摄留存,每所不低
个。影像资料包含 于5个。影像资料 照片或视频
工程的实施时间、 包含工程的实施时
带弯成的卡子与钢管或角钢焊
接;
5所有焊接处应牢固,不得有假
焊或虚焊现象。 4.14.1光缆及低压电缆的敷设
径路、敷设方式、终端位置符
合设计文件要求,直埋电缆、
6
光缆埋深不应小于0.7m,通过
道路及构筑物时应穿管保护,
4.14 光缆 埋深不应小于1m。 及低压电 4.14.6电缆进入建筑物、隧
缆 道,穿过楼板及墙壁处;从沟道 引至电杆、设备、墙外表面或
7
屋内行人容易接近处,距地面 高度2m以下的一段;应有具有
一定机械强度的保护管或是加
装保护罩。
影像资料按每个所 影像资料按每个所
接地网焊接点不同 接地网焊接点不同 类型至少2处拍摄留 类型至少2处拍摄
工程项目施工质量控制管理细则(工程监理)
一、监理交底监理交底是指项目监理机构针对工程项目施工中某一专业重要的、关键性的部位，或者针对至关重要的施工步骤，监理机构根据有关规范和验收标准，事前以书面形式通知项目承包人应遵循的规范、规程和验收标准。
说明施工最终应达到的质量要求。
是质量控制中预控和主动控制的手段之一。
1、监理交底的原则(1)监理交底资料由专业监理工程师根据工程情况编写，由总监理工程师审核签发。
(2)监理交底资料的内容，只可以交待规范、规程和验收标准以及最终的质量要求。
不可以交待不成熟的或者仅凭个人经验总结的施工工艺和施工方法，更不许强迫承包人采用某一种施工办法。
(3)监理交底必须是施工中某一专业重要的、关键性的部位，或者针对至关重要的施工步骤，特殊是强制性条文的要求条款，一旦施工错误无法返工或者返工提供很大的分项工程，应及早提前书面交底，做到事前控制。
(4)监理交底必须具有一定的严肃性，一旦发出就要时常检查承包人的落实情况。
(5)监理交底资料的发出时间必须在所交底部位开始施工之前，而不是事中，更不是事后。
(6)监理交底资料，应该用“监理工程师交底通知单” (自制 B-5 表)发出。
2、监理交底和程序(1)专业监理工程师起草“监理交底”之前，首先应详细地阅读设计图纸，深刻理解设计意图，理清要交底部位的各种尺寸、标高和位置，以及与之相邻部位的关系，弄清该部位的作用。
(2)选准所用的规范、规程和验收标准，并将其中要用的条目一一抄录。
(3)选取最新版本的《施工手册》，找出与该部位相关的施工工艺要求和施工方法认真学习，反复研究。
(4)将准备交底的部位和情况，如实向总监理工程师汇报，征求总监理工程师的意见。
如果和其它专业有牵联，还应征求其他专业工程师的意见。
(5)交底资料写好后，交总监理工程师审核签发。
二、质量专项方案审查在施工过程中，项目监理机构应要求承包单位报送重点部位、关键工序的施工项质量专项方案。
当承包单位对已批准的施工组织设计进行调整、补充或者变动时，也应经专业监理工程师审查，并由总监理工程师签认后报送建设单位。
隐蔽工程和关键部位验收制度实用文档
隐蔽工程和关键部位验收制度实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）隐蔽工程及关键部位验收制度（试行)审核:项目经理部2021年5月目录第一章总则1第一条编制依据1第二条编制目的1第二章隐蔽工程及关键部位项目1第三条隐蔽工程及关键部位项目1第三章验收程序2第四条验收程序2第四章附则2附件:2隐蔽工程和关键部位验收制度第一章总则第一条编制依据根据“百年大计、质量第一"的质量方针，为确保隐蔽工程和关键部位质量达标，结合中建交通建设集团公司质量管理要求，特制定此制度。
本制度依据《中华人民共和国建筑法》、国务院《建设工程质量管理条例》、《中国建筑股份施工企业质量管理条例》等法律、法规、规定编制。
第二条编制目的本制度适用于佛山市南海新型公交系统试验段第五项目经理部的质量管理工作.第二章隐蔽工程及关键部位项目第三条隐蔽工程及关键部位项目1．地基与基础，包括地质情况、基槽几何尺寸、标高、桩基础地基加固。
2．主体结构各部位钢筋，内容包括:受检情况、数量、间距、接头类型及除锈代用变更情况.3。
主体结构各部位混凝土，内容包括:混凝土强度等级，表面质量。
4．现场结构焊接，包括焊条牌号（型号)焊口规格、焊缝质量、外观清渣等。
5。
建筑装饰装修工程，内容包括：抹灰工程、门窗工程：预埋件和锚固件；隐蔽部位的防腐、填嵌处理。
吊顶工程:木龙骨防火、防腐处理；预埋件或拉结筋;吊杆安装；龙骨安装；填充材料设置。
轻质隔墙工程：木龙骨防火、防腐处理；预埋件或拉结筋;龙骨安装；填充材料的设置。
饰面板（砖）工程：预埋件（后置埋件）；连接节点；防水层。
幕墙工程：预埋件(或后置埋件）；构件的连接节点；变形缝及墙面转角处的构造节点;幕墙防雷装置；幕墙防火构造。
细部工程:预埋件（或后置埋件）；护栏与预埋件的连接节点。
楼地面工程：各构造层均须作隐蔽工程验收；变形缝的处理。
6.屋面工程，内容如下：卷材、涂膜防水层的基层；密封防水处理部位；天沟、檐沟、泛水和变形缝等细部作法；卷材、涂膜防水层的搭接宽度和附加层；刚性保护层与卷材、涂膜防水层之间的隔离层。
隐蔽工程、关键部位检查验收签证制度
隐藏工程、关键部位检查验收签证制度一、总则1.本制度的订立是为了规范与监督隐藏工程和关键部位的检查验收流程，保障企业项目的质量和安全。
2.本制度适用于企业内部全部涉及隐藏工程和关键部位的建设、安装、维护和修理及改造等工作。
3.本制度的执行主体为企业法务部门，并与企业项目管理部门紧密搭配，共同负责实施相关的检查验收工作。
二、定义1.隐藏工程：指在建筑物或设备内部，不能直接察看和检查的工程部位，包含但不限于管道、电缆、风管、隔断、防水等。
2.关键部位：指影响建筑物或设备功能、质量和安全的紧要构成部分，包含但不限于电力系统、供水系统、消防系统、通风系统等。
三、流程1.隐藏工程和关键部位的检查验收必需依照以下流程进行：a.施工结束或改造完毕后，责任施工单位应及时通知项目管理部门和法务部门。
b.项目管理部门组织相关人员进行初步验收，包含检查完工文件和验收料子的完整性。
c.法务部门搭配项目管理部门对完工文件和验收料子进行审查，并提出书面看法。
d.审查合格后，项目管理部门组织开呈现场检查，向法务部门提交检查报告。
e.法务部门对检查报告进行审查并提出验收看法，最终决议是否签发隐藏工程和关键部位的检查验收签证。
2.监理单位和相关技术人员可以参加隐藏工程和关键部位的检查验收工作，供应专业的技术支持与看法。
四、责任与义务1.项目管理部门的责任与义务：a.组织验收工作的筹办和计划布置。
b.指派专业人员参加现场检查并编写检查报告。
c.搭配法务部门对完工文件和验收料子进行审查。
d.提交隐藏工程和关键部位的检查验收申请，接收法务部门的验收看法并处理。
2.法务部门的责任与义务：a.审查隐藏工程和关键部位的完工文件和验收料子，确保其合法、准确、完整。
b.参加现场检查并对检查报告进行审查，提出验收看法。
c.按时处理签证申请，并及时发送签证决议书予项目管理部门。
d.监督隐藏工程和关键部位的检查验收过程，防止违规操作和质量问题。
3.施工单位的责任与义务：a.依照相关法律法规和企业规定，履行工程施工责任。

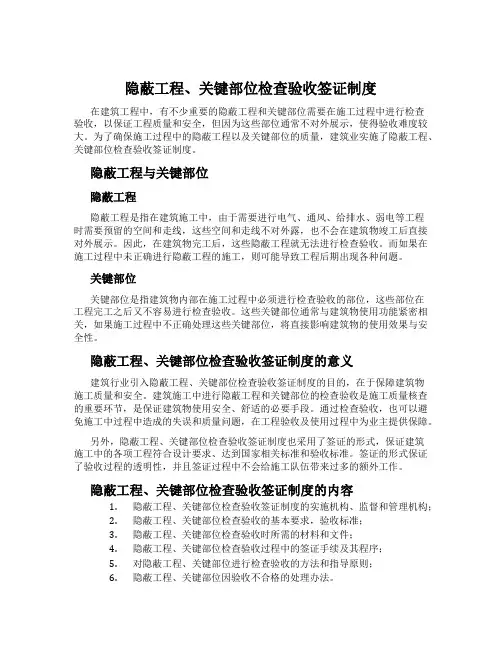

隐蔽工程、关键部位检查验收签证制度
隐蔽工程、关键部位检查验收签证制度在建筑工程中，有不少重要的隐蔽工程和关键部位需要在施工过程中进行检查验收，以保证工程质量和安全，但因为这些部位通常不对外展示，使得验收难度较大。
为了确保施工过程中的隐蔽工程以及关键部位的质量，建筑业实施了隐蔽工程、关键部位检查验收签证制度。
隐蔽工程与关键部位隐蔽工程隐蔽工程是指在建筑施工中，由于需要进行电气、通风、给排水、弱电等工程时需要预留的空间和走线，这些空间和走线不对外露，也不会在建筑物竣工后直接对外展示。
因此，在建筑物完工后，这些隐蔽工程就无法进行检查验收。
而如果在施工过程中未正确进行隐蔽工程的施工，则可能导致工程后期出现各种问题。
关键部位关键部位是指建筑物内部在施工过程中必须进行检查验收的部位，这些部位在工程完工之后又不容易进行检查验收。
这些关键部位通常与建筑物使用功能紧密相关，如果施工过程中不正确处理这些关键部位，将直接影响建筑物的使用效果与安全性。
隐蔽工程、关键部位检查验收签证制度的意义建筑行业引入隐蔽工程、关键部位检查验收签证制度的目的，在于保障建筑物施工质量和安全。
建筑施工中进行隐蔽工程和关键部位的检查验收是施工质量核查的重要环节，是保证建筑物使用安全、舒适的必要手段。
通过检查验收，也可以避免施工中过程中造成的失误和质量问题，在工程验收及使用过程中为业主提供保障。
另外，隐蔽工程、关键部位检查验收签证制度也采用了签证的形式，保证建筑施工中的各项工程符合设计要求、达到国家相关标准和验收标准。
签证的形式保证了验收过程的透明性，并且签证过程中不会给施工队伍带来过多的额外工作。
隐蔽工程、关键部位检查验收签证制度的内容1.隐蔽工程、关键部位检查验收签证制度的实施机构、监督和管理机构；2.隐蔽工程、关键部位检查验收的基本要求，验收标准；3.隐蔽工程、关键部位检查验收时所需的材料和文件；4.隐蔽工程、关键部位检查验收过程中的签证手续及其程序；5.对隐蔽工程、关键部位进行检查验收的方法和指导原则；6.隐蔽工程、关键部位因验收不合格的处理办法。
《铁路工程建设项目隐蔽工程影像资料管理实施细则》(试行)
铁路工程建设项目隐蔽工程影像资料管理实施细则（试行）第一章总则第一条为进一步推进建设项目标准化管理，强化施工质量管控，实现隐蔽工程可追溯，落实隐蔽工程责任追究，根据《中国铁路总公司关于规范铁路工程建设项目隐蔽工程视频资料管理工作的通知》（铁总建设〔2017〕151号）要求，制定本细则。
第二条本细则适用于由公司负责建设管理的铁路工程建设项目。
第二章组织机构和管理职责第三条公司成立以分管领导为组长，工程、安质部主要负责人为组员的工作领导小组，全面负责研究制定隐蔽工程影像资料采集、留存工作规划，组织对实施过程进行监督检查和工作考核。
第四条各监理单位要成立以总监理工程师为组长，有关负责人为组员的工作小组，具体负责细化本部门影像资料留存管理监理实施方案，落实人员分工，组织实施本监理标段隐蔽工程的影像资料采集、留存和上报等工作。
第三章视频采集— 2 —第五条采集对象主要是重要隐蔽工程等关键部位（见附件1），采集时机应与现行施工质量验收标准规定的检验批检查验收时间同步。
第六条影像资料包含现场视频和照片，影像资料的采集工作由各监理单位指定专门人员实施，采集内容应体现现场监理工程师对重要隐蔽工程等关键部位的验收过程。
第七条影像采集工作应及时、真实，严禁事后补充编制虚假资料。
第八条照片影像资料采集时，应对监理单位验收人员、检查部位及验收项目逐条记录（见附件1）；实测实量时，应持尺拍摄至少2张，分别显示检查验收全景和尺寸数字近景，近景照片应清晰显示尺寸数字。
第九条视频影像资料采集时，监理单位验收人员应结合普通话语音解说（见附件2）和标识牌（标识牌应包括：检验参与单位名称、单位工程、分部工程、验收部位、工点里程位置、检验人员姓名、检验日期等信息，见附件3），详细记录隐蔽工程实体、检验人员影像和验收结论。
第十条影像采集的基本要求：1. 影像采集工作应对监理工程师质量检查验收过程进行记录，能如实反映监理工程师现场履职和隐蔽工程实体质量。
隐蔽工程和关键部位验收制度
验收标准：明 确关键部位验 收的标准和要 求，确保验收 的有效性和准
确性
验收人员：规 定验收人员的 职责和要求， 确保验收工作 的专业性和公
正性
立即停止使用并通知相关单位 组织专家进行原因分析并制定整改方案 按照整改方案进行整改并重新验收 如果整改后仍不合格，则按照相关规定进行处理
验收人员资质要求：具备相关经验和专业知识 验收程序要求：按照规定的流程和步骤进行 验收标准要求：符合国家和行业标准 验收记录要求：详细记录验收过程和结果
验收程序：自检、 互检、专检、竣工 验收
验收标准：符合设 计要求、符合施工 规范、符合质量标 准
验收记录：填写验 收记录表，记录验 收情况
验收不合格处理： 整改后重新验收， 直至合格
验收记录：详 细记录关键部 位验收的过程、 结果和存在的
问题
档案建立：将 验收记录整理 归档，确保可 追溯性和长期
添加文档副标题
目录
01.
02.
03.
04.
定义：隐蔽工 程是指被其他 建筑物或地面 覆盖，无法直 接观察和检查
的工程
范围：包括地 基基础工程、 钢筋工程、预 应力工程、地 下防水工程等
验收程序：自检、互检、专检、竣工验收 验收标准：符合设计要求、施工规范和合同约定 验收文件：隐蔽工程验收记录、影像资料等 验收责任：施工单位、监理单位、建设单位共同参与
监督机构设置：明确监督机构职责、权限和人员配备 监督程序：详细阐述监督流程，包括申请、审核、现场检查、整改和报告等环节 监督内容：明确监督重点，包括隐蔽工程和关键部位的质量、安全等方面 监督方式：采用多种监督方式，包括定期检查、不定期抽查、专项检查等，确保监督效果
验收责任追究： 明确各级验收 人员的职责和 责任追究方式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关键部位及隐蔽工程重点监控管理细则
为严格监控隐蔽工程及关键施工部位工程质量，杜绝工程质量隐患，实现即定工程施工质量目标，根据《建筑施工规范》、《各专业施
工规范》、《施工验收规范》、《工程施工质量强制性标准》，特
制定重点监控管理细则。
一、隐蔽工程及关键施工部位重点监控内容。
1、地质勘探。
按勘探规范，对现场操作过程的监控。
2、建筑物放线（坐标位置）。
测量基准点和参考标高的确认及建筑物位置的放线。
3、桩基工程的施工及检测。
4、基础处理（槽底钎探回填土石硝、夯实碾压等）。
5、基础施工（钢筋绑扎及混凝土浇注）。
6、基础管网管线施工（给排水、电、暖、气、通讯、网络管线等）。
7、房心回填土（土质、夯实密度）。
8、主体结构施工（梁、柱、板、构件等钢筋混凝土施工）。
9、防水工程。
10、暗配电气管线。
11、配电设备购置及安装。
12、沉降观测。
13、其他质量通病（空鼓、裂缝、变形、不均匀沉降等）。
14、建筑材料及设备质量标准的监控。
二、作好隐蔽工程及关键施工部位监控的意义。
1、对隐蔽工程施工的监控是工程内在质量的保证。
2、对工程关键部位施工的监控，既是保证工程质量又是使用功能
达标的有效措施。
三、隐蔽工程及关键施工部位监控原则。
1、严格执行国家及政府颁布的有关工程施工质量管理方面的法规
文件。
2、以国家颁布的“规范、标准”（《施工质量强制性标准》）为
准绳。
3、选好施工单位、工程监理单位是监控施工质量的关键。
4、高水平的施工设计是保证。
5、坚持工程验收标准是手段。
四、隐蔽工程及关键施工部位监控措施。
1、建设单位、施工单位、监理单位读懂施工图，进行全面、细致、认
真的设计交底。
同时施工单位在施工前对分包单位，施工班组、具体
操作工人进行层层交底。
2、做好施工前的工、料、机具准备，确保施工连续作业。
3、施工例会进行专题研究，确定施工方案，确保万无一失。
4、做好样板、材料、内业的重点监控。
5、建设单位监控监理单位管理人员对隐蔽工程及关键部位施工做
到旁站监理。
6、严格验收规程，必须经三方验收签字后方可进入下道工序施工。
7、做好质量检测及监控评价。
五、隐蔽工程及关键部位监控质量责任的认定与经济处罚。
1、建设单位：实行一票否决制，凡发生工程质量事故及造成的返工经
济损失，工程部负责人及工地代表在年度考核中酌情考虑评定考核等级。
2、工程监理单位：负担合同规定的工程质量违约责任及建设单位
经济损失。
3、总承包施工单位：负担合同规定的工程质量违约责任及建设单
位经济损失。
4、分包单位：按总承包单位与其合同关系，负担合同规定的工程质量违约责任及建设单位。
