SMT锡膏红胶使用管理规定
规范锡膏红胶的存放使用

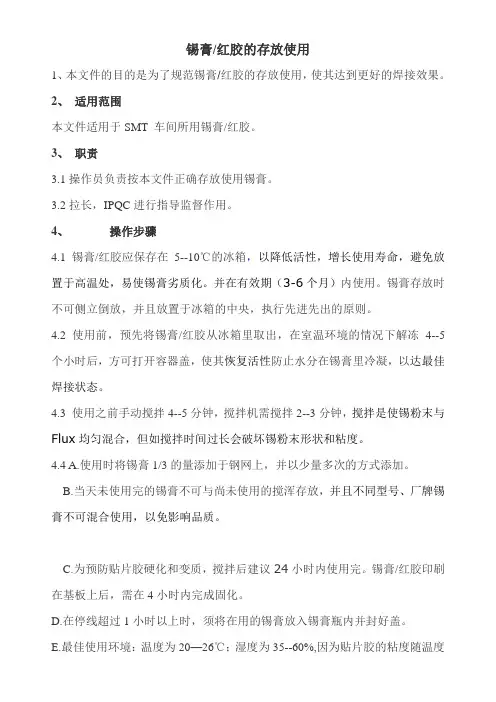

锡膏/红胶的存放使用1、本文件的目的是为了规范锡膏/红胶的存放使用，使其达到更好的焊接效果。
2、适用范围本文件适用于SMT 车间所用锡膏/红胶。
3、职责3.1操作员负责按本文件正确存放使用锡膏。
3.2拉长，IPQC进行指导监督作用。
4、操作步骤4.1 锡膏/红胶应保存在5--10℃的冰箱，以降低活性，增长使用寿命，避免放置于高温处，易使锡膏劣质化。
并在有效期（3-6个月）内使用。
锡膏存放时不可侧立倒放，并且放置于冰箱的中央，执行先进先出的原则。
4.2 使用前，预先将锡膏/红胶从冰箱里取出，在室温环境的情况下解冻4--5个小时后，方可打开容器盖，使其恢复活性防止水分在锡膏里冷凝，以达最佳焊接状态。
4.3 使用之前手动搅拌4--5分钟，搅拌机需搅拌2--3分钟，搅拌是使锡粉末与Flux均匀混合，但如搅拌时间过长会破坏锡粉末形状和粘度。
4.4 A.使用时将锡膏1/3的量添加于钢网上，并以少量多次的方式添加。
B.当天未使用完的锡膏不可与尚未使用的搅浑存放，并且不同型号、厂牌锡膏不可混合使用，以免影响品质。
C.为预防贴片胶硬化和变质，搅拌后建议24小时内使用完。
锡膏/红胶印刷在基板上后，需在4小时内完成固化。
D.在停线超过1小时以上时，须将在用的锡膏放入锡膏瓶内并封好盖。
E.最佳使用环境：温度为20—26℃；湿度为35--60%,因为贴片胶的粘度随温度而变化，以免影响品质。
4.5 清洁维护必须每天对冰箱，锡膏使用场所，及冰箱里的锡膏进行清洁。
4.6 生产使用的锡膏由操作员保管，由拉长领用锡膏，每次只取一瓶，并以旧换新。
（仓库也执行以旧换新）。
5、注意事项尽可能不接触皮肤，并避免吸入挥发之气体。
如果不慎接触，应及时用乙醇擦洗干净。

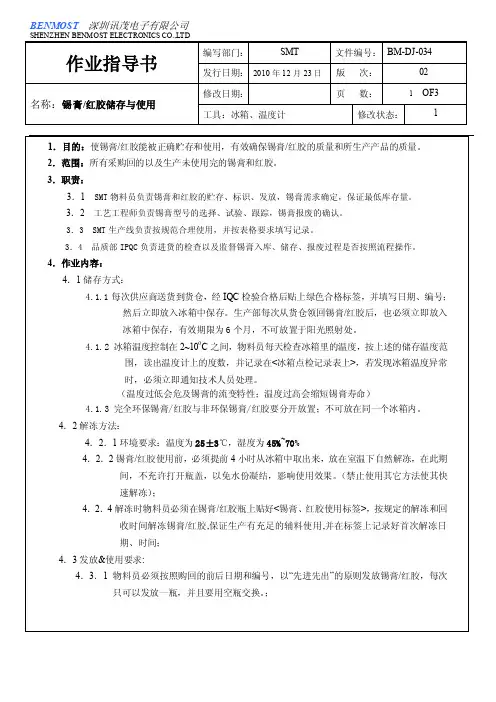

锡膏红胶存储和使用规范
1
4．3．2 每瓶锡膏/红胶使用时，必须先确认其是否在保质期内，然后在<锡膏、红胶使用标签> 上注明首次使用日期、时间及使用截止时间，一瓶锡膏从首次使用到截止使用的时间不 超过 8H.
4．3．3 解冻后的锡膏须充分搅拌方可使用；一般机品器搅拌的时间为1~3分钟；手工搅拌 的时间为 3~5 分钟。红胶无须搅拌。
SHENZHEN BENM OST ELECTRONICS CO.,LTD
作业指导书
编写部门：
SMT
发行日期： 2010 年 12 月 23 日
文件编号： BM-DJ-034
版 次：
02
名称：锡膏/红胶储存与使用
修改日期： 工具：冰箱、温度计
页 数：
7 OF3
修改状态：
1
BENMOST 深圳讯茂电子有限公司
4.1.1 每次供应商送货到货仓，经 IQC 检验合格后贴上绿色合格标签，并填写日期、编号； 然后立即放入冰箱中保存。生产部每次从货仓领回锡膏/红胶后，也必须立即放入 冰箱中保存，有效期限为 6 个月，不可放置于阳光照射处。
4.1.2 冰箱温度控制在 2~100C 之间，物料员每天检查冰箱里的温度，按上述的储存温度范 围，读出温度计上的度数，并记录在<冰箱点检记录表上>，若发现冰箱温度异常 时，必须立即通知技术人员处理。
认，印刷时钢网上锡膏、红胶成柱状体滚动（一般保证直径为 1-1.5cm 即可）。每次取出锡膏
前均要对瓶子中的锡膏进行搅拌一次，取锡膏后应及时盖上瓶盖；焊锡膏启封后，在生产线
使用中放置时间不得超过 8 小时，红胶启封后，放置时间不能超过 12 小时，超过后应及时密
封后存放回冰箱，且重复解冻次数不能超过 3 次（冰箱取出回温次数）。
红胶使用规范
一、红胶的储存A.红胶应保存在2-8℃环境下，保质期为六个月（从生产日算起）。
B.在使用前，预先将锡膏从冰箱中取出室温下至少4小时，这是为了使红胶恢复至工作温度，也是为防止水份在红胶表面冷凝。
二、使用环境红胶最佳的使用环境：温度为20~25℃，湿度为35~60%。
三、印刷印刷使用红胶注意事项：A、将适量的红胶添加于钢网上，并以少量多次的添加方式补足钢网上的锡膏量、以维持锡膏的品质。
B、当天未使用完的红胶，不可与尚未使用的红胶共同放置，应另外存放在别的容器中。
C、红胶印刷在基板上后，建议于3～4小时内放置元件进入回焊炉。
D、尽可能不要接触到皮肤，如接触时请用异丙醇清洗，并且避免吸入挥发之气体。
四、点胶点胶使用红胶注意事项：A、优良的胶点应是表面光亮，有适合的形状和几何尺寸，无拉丝和拖尾现象。
国内外很多公司研究表明，影响胶点质量的因素，不仅B、点胶机的工作参数对胶点质量有很大的影响。
有关点胶机性能对点胶质量影响的因素主要涉及到两个系统，一是压力调控系统，二五、硬化条件曲线图（Example:curing profile）固化条件是PCB板表面温度达到150℃后120秒以上，或者是达到120℃后150秒以上。
依PCB板上装着元件材质、大小不同而实际附加如下图：典型的红胶固化温度曲线图Temp(℃)Time(sec)水份在红胶表面冷凝。
，影响胶点质量的因素，不仅取决于贴片胶品质，而且与点胶机参数设置及工艺参数的优化有密切关系。
系统，一是压力调控系统，二是相关参数设定，包括胶嘴针头尺寸，胶嘴与PCB之间的距离，以及压力P和时间t的设定。
件材质、大小不同而实际附加于接着剂的温度会有所不同，因此请依据实际生产情况找出最适合的固化条件。
SMT 锡膏 红胶储存使用控制规范
4.3 、附件：
4.3.1 锡 膏（红 胶）管制 标签：
锡膏
红胶ቤተ መጻሕፍቲ ባይዱ管制标签
型号：
供应商：
取出冰箱时间：
实际解冻时间至：
未使用完返回冰箱时间：
签名：
日期：
5、相 关记录：
5.1 《锡 膏、红胶 领用记录 表》。
4.1.8 在 使用期限 内回收的 锡膏、红 胶密闭保 存并不再 放回冰箱 冷藏，而 且最长应 在48小时 内
使 用完，如
4.1.9 在 印刷过程时 后应将钢
4.2、注 意事项：
4.2.1
4.2.2 报废的锡 膏、红胶 要与使用 中的锡膏 、红胶分 清，防止 被误用
深圳市聚电电子有限公司
SHENZHEN COSTAR ELECTRONICS CO.,LTD
作业指导文件
文件名称
文件编号 版本
锡膏、红胶储存使用控制规范
CT-GCB-WI470 页 数
A/1
生效日期
2 of 2 2009/3/28
接上 页：
4.2.3 注意锡膏 4.2.4 如果发现
的刻度
4.2.5 不允许将 新鲜的锡 膏或红胶 和用过的 锡膏或红 胶放入同 一个瓶 子，当要 从钢网上 收掉未
5.2 《环 境温、湿 度记录表 》
拟制：高 红 伟
审核：周 武
审批：
深圳市聚电电子有限公司
SHENZHEN COSTAR ELECTRONICS CO.,LTD
作业指导文件
文件名称
文件编号 版本
锡膏、红胶储存使用控制规范
CT-GCB-WI470 页 数

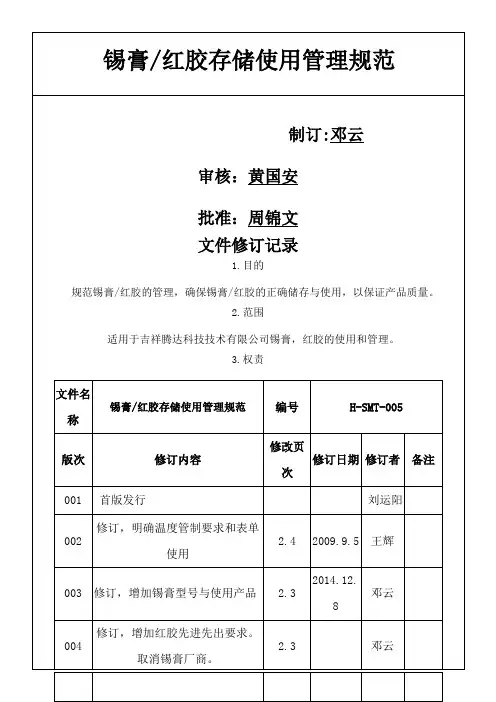

锡膏红胶存储使用管理规范
5.7锡膏的机器搅拌时间为4分钟。手动搅拌沿顺时针方向搅拌两圈，再沿逆时针方向搅拌两圈的搅拌方法进行重复动作。手动搅拌时间为3分钟，（用锡铲挑起呈流状落下为宜）。
5.8生产拉长或助拉在《锡膏/红胶管理标签》中填入锡膏开盖时间、截止使用时间和搅拌时间。领用新锡膏时需要使用旧锡膏瓶进行更换，同种类型的锡膏一次只能开一瓶，这瓶未使用完禁止领用下一瓶。
5.9
5.10锡膏开盖后在常温下需于12小时内使用完毕,超过12小时则报废处理。未用完，但使用时间小于12小时的锡膏需回仓冷冻，并在下次使用时先行发放，再次使用时限为8小时，超过8小时需报废处理。回收二次使用的锡膏添加在大网孔的产品或面别上。印刷过锡膏的PCB需于1小时内过炉，否则洗板后重新印刷。
3.4SMT生产组：锡膏/红胶的领用和回收。
3.5PMC部IQC组：锡膏/红胶的来料检验。
3.6品管IPQC组：产线锡膏/红胶使用状况的确认和监督。
4.名词定义
无
5.作业内容
5.1IQC根据仓库的入库单，参照锡膏/红胶来料检验规范，对锡膏/红胶进行来料检
验。重点检查品牌、型号、生产日期、报废日期以及瓶盖是否密封，检验合格后贴上
搅拌时间
使用完时间
报废时间
备注
生产拉长
IPQC
5.11红胶开封后在室温下需于38小时内使用完毕,超过38小时则报废处理。未用完，但使用时间小于38小时的红胶需回仓冷冻，并在下次使用时先行发放。印刷过红胶的PCB需于4小时内过炉，否则洗板重新印刷红胶。
红胶,锡膏管控SOP
适用SMT锡膏，红胶管控作业受控版实施部门SMT生产部1、目的规范操作人员对锡膏、红胶的储存和使用，提高生产效率，确保生产质量，减少锡膏报废量.2、适用范围SMT生产部之锡膏、红胶印刷岗位.3、使用工具及辅材锡膏、冰箱、温度测试仪、冷藏保管标签等.4、职责4．1物料员进行先进先出管理体制发放.4．2生产部SMT锡膏印刷岗位操作人员执行.4．3 生产部班长及工艺负责培训及监督.5、作业环境5．1室温：25+/-3度，湿度：40%-70%.5．2冰箱温度：锡膏、红胶的储存温度0~10℃，不能把锡膏放到冷冻室（急冻室），特殊情况依厂家资料而定.6、程序要点6．1锡膏、红胶的包装上必须有供应商提供的有效日期，根据生产需要控制锡膏使用周期，库存量一般控制在90天以内.6．2锡膏、红胶入库保存要按不同种类、批号，不同厂家分开放置.6．3每周检测储存的温度，并作记录.6．4锡膏、红胶使用必须按先进先出管理原则发放使用，并做好记录.6．5锡膏、红胶从冰箱拿出，贴上“冷藏保管标签”.6．6锡膏、红胶开封前须填写第一次取用时间并签字.6．7锡膏、红胶使用前必须回温且做好回温记录表.6．8．1锡膏回温时间为4H(也可根据当时的室温调节回温).2红胶回温时间为8H .6．9锡膏使用前须搅拌，手动搅拌为4分钟，机器搅拌为2-3分钟; 手动搅拌方式须同一方向搅拌.6．10锡膏开封后和从钢网上收集回瓶中的锡膏最大储存时间为12H.6．11需申请报废的锡膏与红胶；由工艺及部门长判定可否继续使用.6．12不要把新锡膏和用过的锡膏放入同一瓶子，刚要从钢网收掉锡膏时要换另一个空瓶来装. 注：本文件的更改，应由建议者提出申请，经批准后方可。
作成审核批准魏启山适用SMT锡膏，红胶管控作业受控版实施部门SMT生产部6．13新旧锡膏混合使用时（精度高的PCB要用新锡膏）用1/4的旧锡膏与3/4的新锡膏均匀搅拌在一起，保持新旧锡膏在混合在一起时处于最佳状态.6．14对开盖取出部分锡膏后、残留下来的新锡膏，在不使用时，内，外盖一定要紧紧盖着的，预防锡膏变干和氧化，延长使用过程中的锡膏自身寿命.7、注意事项7．1开盖后的锡膏严格控制在12小时以内使用.7．2区分锡膏使用过与未使用过的放置.7．3严格区分无铅锡膏与有铅锡膏的存放和使用.7．4区分手动搅拌时间与机器搅拌时间.7．5锡膏、红胶的回温时间.7．6严格按照先进先出原则使用.8、相关文件锡膏，红胶回温记录表.注：本文件的更改，应由建议者提出申请，经批准后方可。
SMT锡膏红胶使用管理规定
1. 0目的1. 1对锡膏/红胶规范化、合理化管理，防止对产品品质的影响。
2. 0适用范围2.1 SMT生产线、锡膏/红胶储存区放置及印刷使用的锡膏/红胶。
3. 0职责3.1生产部负责锡膏/红胶的使用与管理。
3.2品管部负责锡膏/红胶使用各生产过程稽核。
3.2工程部负责锡膏/红胶有关参数规范及报废处理过程。
4. 0内容4.1锡膏/红胶使用。
4.1.1新旧锡膏的定义。
（1）新锡膏：未上线使用即未经过印刷的锡膏，包括24小时内（含解冻时间）未开瓶使用, 再次回冻的锡膏和开瓶24小时内（含解冻时间）未用完且再次回冻的锡膏。
（2）旧锡膏：上线使用经过印刷但未超过12小时再次回冻的锡膏。
4.1.2资材部从冰箱取出锡膏/红胶，在白色标签上注明取出时间、回温时间、上线时间，应回冰箱时间，在室温下回温2-4小时方可发放至生产线使用，锡膏机操作员填写上线使用时间。
具体标签及说明见下表：锡膏白色标签：4.1.3锡膏使用前，须手动搅拌8-10分钟，搅拌好的锡膏用笔在瓶盖上以圆圈作记号，在上机使用前再用手动搅拌，加入钢板（搅拌方法：将铲刀插入锡膏中，手握锡膏瓶按顺时针方向匀速转动，锡膏瓶频率为20-25圈/分钟，搅拌2分钟），按手工搅拌方法搅拌2分钟，加锡依“少量多次”原则进行，钢板上锡膏滚动时其高度在 1.0-1.5cm。
4.1.4生产中加锡后需将瓶内外盖及瓶内外壁溢出的锡膏刮下铲入锡膏瓶内或钢板上，使瓶内外盖侧溢及瓶壁保持干净，无残留锡膏，必要时用无尘布擦干净。
4.1.5锡膏机操作员在添加锡膏后，必须尽快将内外盖盖上，在印刷过程中，须每隔20分钟将刮刀两侧溢出在钢板上的锡膏铲回刮起刀行程内使用，O 1每次铲锡膏后，需将铲刀用无尘布擦试干净，并放到指定位置。
文件编号FX-SMT-104.1.6 SMT车间由生产部设定一个锡膏/红胶备用区，锡膏/红胶由拉长/物料员保存管理，每天到仓库领取锡膏/红胶（红胶瓶容量为容积的1/5），正常生产状况下每两条SMT 线使用一瓶锡膏，用完再用空瓶到锡膏/红胶区换取。
SMT锡膏胶水管理使用规程
SMT锡膏胶水管理使用规程1.目的通过对锡膏、红胶的有效管理和科学使用，以确保获得最佳焊接性能从而提高产品品质。
2.适用范围适用于SMT车间所有的锡膏、红胶管理。
3.职责3.1SMT根据生产计划需求量和库存下辅料申请单；3.2品管部负责锡膏、红胶质量的评估；3.3生产部门物料管理员负责锡膏、红胶储存及发放管理；3.4SMT操作员负责锡膏领用和搅拌、锡膏的使用。
4.内容4.1锡膏的储存4.1.1锡膏自生产日期开始在4-8℃条件下保存期限分为6个月，过期时间参考各型号锡膏瓶的标签标识；在常温下锡膏只能保存一周的时间。
4.1.2锡膏入库保存时要按有铅、无铅、批号进行分类编号放置，填写《SMT存储控制表》；并贴上《锡膏红胶存储控制标签》。
4.1.3锡膏应保存于4-8℃的冰箱里，并在冰箱内明显处放置温湿度计。
不能把锡膏放到冷冻室急冻。
4.1.4物料员应对锡膏的有效期限进行监控，有效期小于或等于一个月时要提出预警；同时对最低库存量监控，当某种锡膏低于最低库存量时要提出申购。
4.1.5物料员需每天检测储存的温度，并作记录，如有异常及时找工程人员处理。
4.2锡膏的发放与领用：4.2.1锡膏的发放应遵循先进先出的原则；物料员要根据标签上的日期，优先发放使用先入库或先到期的锡膏。
4.2.2物料员根据生产计划和产品工艺，将锡膏从冰箱拿出，并在《锡膏红胶存储控制标签》上填写解冻开始时间；锡膏解冻时间必须达到2-4小时，未达到解冻时间的不可开盖和不可发放到产线。
对于超过48小时没发放的锡膏应放回冰箱储存。
4.2.3管理员发放锡膏应根据生产计划，原则上对于使用相同锡膏产品的产线要共用1瓶，使用完后依据空锡膏瓶再重新发放锡膏。
4.2.4操作员根据产品工艺领取对应型号锡膏，非生产中断后第一次领用锡膏的情况下，须拿空锡膏瓶领取新的锡膏。
4.2.5操作员领取锡膏后必须在锡膏搅拌机内进行充分搅拌，搅拌时间3~4分钟，原则：优选使用搅拌机，在机器有故障的时候，使用手工搅拌10分钟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
厦门川普电子有限公司
SMT 锡膏/红胶使用管理规定
文件编号 FX-SMT-10 版 次﹕2/0 页 次﹕3/3
4.3.2 对仓库发放的锡锡膏/红胶，包括第二次回收需使用的旧锡膏/红胶，操作员发现有异常， 当班负责技术员确认后，可暂时停用，但需立即由生产拉长上报工程负责人处理。
3. 0 职责 3.1 生产部负责锡膏/红胶的使用与管理。 3.2 品管部负责锡膏/红胶使用各生产过程稽核。 3.2 工程部负责锡膏/红胶有关参数规范及报废处理过程。
4. 0 内容 4.1 锡膏/红胶使用。 4.1.1 新旧锡膏的定义。 （1） 新锡膏：未上线使用即未经过印刷的锡膏，包括 24 小时内（含解冻时间）未开瓶使用， 再次回冻的锡膏和开瓶 24 小时内（含解冻时间）未用完且再次回冻的锡膏。 （2） 旧锡膏：上线使用经过印刷但未超过 12 小时再次回冻的锡膏。
4.3.3○1 当生产线换线或使用不同品牌或同品牌不同型号锡膏时，需将印刷机刮刀、铲刀及 钢网的锡膏铲下放入同一品牌同一型号的锡膏空瓶内，并将刮刀、铲刀、钢网彻底 清洗干净，禁止不同品牌不同型号锡膏混用影响品质。
5.0 附步骤【参照流程图】
流程
储存
作业重点
1.○1 温度 2-10℃ 2.标贴签，编号。 3.先进先出原则
厦门川普电子有限公司
文件编号 FX-SMT-10
SMT 锡膏/红胶使用管理规定 版 次﹕2/0 页 次﹕2/3
4.1.6 SMT 车间由生产部设定一个锡膏/红胶备用区，锡膏/红胶由拉长/物料员保存管理， 每天到仓库领取锡膏/红胶（红胶瓶容量为容积的 1/5），正常生产状况下每两条 SMT
线使用一瓶锡膏，用完再用空瓶到锡膏/红胶区换取。
膏瓶上贴绿色标签，见下图，且瓶壁上及内外盖，不能有残留锡膏，如有需用无尘布擦
试干净。 标签：
实回冰箱时间： 取出冰箱时间：
可使用时间： 上线使用时间： 报 废 时 间：
负 责 人：
月日 月日 月日 月日 月日
由锡膏机操作员填写
4.2.4 当生产线换线时，将印刷机铲下的锡膏/红胶使用空瓶回收，投入下一个机种（同品牌 锡膏）或其它线体使用。
由锡膏机操作员填写
4.1.3 锡膏使用前，须手动搅拌 8-10 分钟，搅拌好的锡膏用笔在瓶盖上 以圆圈作记号，在上机使用前再用手动搅拌，加入钢板（搅拌方法：将铲刀插入锡膏 中，手握锡膏瓶按顺时针方向匀速转动，锡膏瓶频率为 20-25 圈/分钟，搅拌 2 分钟）， 按手工搅拌方法搅拌 2 分钟，加锡依“少量多次”原则进行，钢板上锡膏滚动时其高度 在 1.0-1.5cm。
厦门川普电子有限公司
文件编号﹕FX-SMT-10
SMT 锡膏/红胶使用管理规定 版 本﹕2/0
页 次﹕1/3
编制：
审核：
批准/日期：
1. 0 目的 1. 1 对锡膏/红胶规范化、合理化管理，防止对产品品质的影响。
2. 0 适用范围 2.1 SMT 生产线、锡膏/红胶储存区放置及印刷使用的锡膏/红胶。
4.1.2 资材部从冰箱取出锡膏/红胶，在白色标签上注明取出时间、回温时间、上线时间，应回冰箱 时间，在室温下回温 2-4 小时方可发放至生产线使用，锡膏机操作员填写上线使用时间。 具体标签及说明见下表： 锡膏白色标签：
编
号：
取出冰箱时间：
回温时间：
上线使用时间：
应回冰箱时间：
负 责 人：
月日 月日 月日 月日
4.1.7 己印刷的锡膏的基板（包括己贴装部品的机板），在 2 小时内必须过炉，在 2 小时内未 过炉的不可使用，必须清洗重新印刷。
4.1.8①在生产过程中，如遇机器故障超过 1 小时需将钢网上的锡膏铲出待重新搅拌后，方可
重新使用。 4.2 解冻未使用或未用完的锡膏和红胶的处理。
4.2.1 解冻的新锡膏应在 24 小时内使用完，未使用完的新锡膏应重新放入冰箱中保存，并在
瓶壁标签上注明“实回冰箱时间”。 4.2.2 在不加班或在 12 小时内未使用完的旧锡膏应用空瓶回收重新放入冰箱存放，且每瓶未
使用完而需放回冰箱的锡膏量不超过空瓶容积的 2/3，红胶不能超过空瓶容积 1/5；
重新冷冻后再次取用的锡膏或红胶的使用按照“4.1.2”内容执行。 4.2.3 所有需回收的旧锡膏需使用空瓶回收锡膏时，禁止旧锡膏与新锡膏混装，并在回收锡
4.2.5 冰箱储存的旧锡膏，优先发给生产线使用，用记录《锡膏/红胶使用记录表》。 4.2.6○B0 锡膏置于钢板超过 1 小时未使用的必须重新搅拌使用，钢板必须取出用酒精清洗。 4.3 锡膏/红胶报废。 4.3.1○1 第二次回收的锡膏/红胶超过 24 小时后不能使用，产生报废锡膏/红胶的部门需提供书面
2.回收量不能超过空瓶 2/3，并贴上标签（锡膏） 3.回收时新旧锡膏不可混装 4.瓶壁及内外盖擦干净
1.○1 第二次回收的锡膏/红胶超过 24 小时作报废处理，并贴上报废标签
2.工程负责报废锡膏的处理、鉴定。
4.1.4 生产中加锡后需将瓶内外盖及瓶内外壁溢出的锡膏刮下铲入锡膏瓶内或钢板上， 使瓶内外盖侧溢及瓶壁保持干净，无残留锡膏，必要时用无尘布擦干净。
4.1.5 锡膏机操作员在添加锡膏后，必须尽快将内外盖盖上，在印刷过程中，须每隔 20 分钟 将刮刀两侧溢出在钢板上的锡膏铲回刮起刀行程内使用，○1 每次铲锡膏后，需将铲刀用 无尘布擦试干净，并放到指定位置。
回温
回温 2-4H
搅拌 印刷 回收 报废
1.回温 2-4H加锡膏量；少量多次（锡膏） 2.每隔 20 分钟将刮刀两侧溢出的锡膏刮回刮刀行程内。 3.己印刷的锡膏/红胶必须在 2 小时内过炉
1.未使用完（新锡膏超过 24 小时，旧锡膏未超过 12 小时需回冻）
