锚杆支护及其分类
锚杆支护及其分类范文（二篇）
锚杆支护及其分类范文锚杆支护是一种常见的地下工程支护方式，它能够有效地增加地下结构的稳定性，防止地层塌方和地下水渗漏等问题。
本文将对锚杆支护及其分类进行详细的介绍，以便读者对此有更深入的了解。
一、什么是锚杆支护锚杆支护是通过在地下结构中插入一定数量和一定规格的锚杆，来增加地下结构的稳定性的一种支护方式。
锚杆是一种由钢筋、钢板或其他材料制成的杆状结构，通常是在地下结构中的固定位置上钻孔后插入，并通过胶结材料或其他方式与地层牢固地连接在一起。
锚杆支护具有施工简便、效果显著、经济实用等优点，广泛应用于地铁建设、隧道工程和矿山开采等领域。
二、锚杆支护的分类根据锚杆的用途和结构特点，可以将锚杆支护分为如下几类：1. 预应力锚杆支护预应力锚杆支护是通过在锚杆内施加预紧力，使锚杆对地下结构施加压力，增加地下结构的稳定性。
预应力锚杆支护一般适用于较大的土压力和水压力环境下，能够有效地提高地下结构的抗拔能力和抗震性能。
2. 自应力锚杆支护自应力锚杆支护是通过锚杆自身弹性变形产生的锚固力来增强地下结构的稳定性。
自应力锚杆支护适用于较小的土压力和水压力环境下，可以减少对周围环境的影响，提高地下结构的承载力和变形能力。
3. 刚性锚杆支护刚性锚杆支护是指锚杆与地层的连接方式能够保持较大刚性，能够有效地抵抗地层的水平位移和垂直位移。
刚性锚杆支护适用于地下结构受到强烈水平和垂直作用力的环境，能够提供较大的支护刚度和抗震性能。
4. 弹性锚杆支护弹性锚杆支护是指锚杆与地层的连接方式能够保持较大的弹性，能够吸收地层的变形能量并使其分散。
弹性锚杆支护一般适用于地下结构需要较大变形能力和吸能性能的环境，能够提供较好的支护效果和减震效果。
5. 钢绞线锚杆支护钢绞线锚杆支护是一种通过扭动钢绞线来施加锚固力的支护方式。
钢绞线锚杆支护适用于较大跨度和较深埋深的地下结构，能够有效地抵抗地下结构的水平和垂直变形，提高地下结构的稳定性和承载能力。
综上所述，锚杆支护是一种常见的地下工程支护方式，其在地下结构中的插入可以增加结构的稳定性，并能有效地防止地层塌方和地下水渗漏等问题。
锚杆支护及其分类(三篇)
锚杆支护及其分类锚杆支护实质上是把锚杆安装在巷道的围岩中，使层状的、软质的岩体以不同的形态得到加固，形成完整的支护结构，提供一定的支护抗力，共同阻抗其外部围岩的位移和变形。
(1)木锚杆。
我国使用的木锚杆有两种，即普通木锚杆和压缩木锚杆。
(2)钢筋或钢丝绳砂浆锚杆。
以水泥砂桨作为锚杆与围岩的粘结剂。
(3)倒楔式金属锚杆。
这种锚杆曾经是使用最为广泛的锚杆形式之一。
由于它加工简单，安装方便，具有一定的锚固力，因此这种锚杆在一定范围内至今还在使用。
(4)管缝式锚杆。
是一种全长摩擦锚固式锚杆。
这种锚杆具有安装简单、锚固可靠、初锚力大、长时锚固力随围岩移动而增长等特点。
(5)树脂锚杆。
用树脂作为锚杆的粘结剂，成本较高。
(6)快硬膨胀水泥锚杆。
采用普通硅酸盐水泥或矿渣硅酸盐水泥加入外加剂而成，具有速凝、早强、减水、膨胀等特点。
(7)双快水泥锚杆。
是由成品早强水泥和双快水泥按一定比例混合而成的。
具有快硬快凝、早强的特点。
锚杆支护及其分类（二）锚杆支护是一种常用的地下工程支护方法，其通过施工预埋的锚杆固结周围土体，增加土体的整体强度和稳定性，从而确保地下工程的安全和稳定。
随着地下工程的不断发展和改进，锚杆支护的种类也越来越多样化。
本文将对锚杆支护及其分类进行介绍。
一、锚杆支护的概述锚杆支护是指通过在地下工程的周围土体中施工预埋的锚杆，将地下工程与周围土体连接起来，增加土体的整体稳定性。
锚杆的作用是通过注浆固结的方式，将地下工程与土体形成一个整体，使其能够共同承受土体的荷载，并通过有效的力传递和分布，降低地下工程的变形。
锚杆支护通常适用于地下工程中较大的变形和较高的支护要求的情况，如基坑工程、隧道工程、矿山工程等。
二、锚杆支护的分类根据锚杆固结方式和应用范围的不同，锚杆支护可以分为以下几种类型。
1. 钢绞线锚杆钢绞线锚杆是一种常用的锚杆支护方式，其主要由预埋在土体中的锚杆、钢绞线和注浆材料组成。
钢绞线锚杆一般适用于土体较稳定，要求较高的支护要求的场所，如河堤工程、高边坡工程等。
一、锚杆的种类
金属网
金属网失效， 围岩变形大、冒落
3、锚杆支护材料
可切割锚杆
玻璃钢锚杆以不饱和树脂为基料，以玻璃纤维为增强材 料复合而成。 优点：质量小，强度与质量比高；耐腐蚀性；可切割，
不损坏采煤机，不会产生火花。
缺点：杆体尾部连接部位承载力低；杆体承受扭矩小， 易扭断，不能施加较大预应力；杆体延伸率低，巷帮变 形较大很容易破断。
一、锚杆种类
2.按锚固长度分类 按锚固长度分类，可分为端部锚固、全长锚固与加长锚 固。 端部锚固锚杆的锚固长度不大于500mm或锚杆钻孔深度 的1∕3.各种用锚固装置提供锚固力的机械式锚杆大多属于 端部锚固锚杆；圆钢水泥、树脂锚杆也以端部锚固为主。 全长锚固锚杆的锚固长度大小于锚杆钻孔深度的90%。 管缝式和水力膨胀式锚杆属于机械式全长锚固锚杆；水泥 、水泥砂浆、树脂锚固剂也可实现全长锚固。 加长锚固锚杆的锚固长度介于端部锚固与全长锚固之间 。如加长锚固的螺纹钢锚杆，既能保证锚杆锚固力，又能 节约一定的锚固材料，得到大量的推广应用。 3.按锚杆杆体种类与材质分类 按锚杆杆体种类与材质分类，如图3-1-1所示。
一、锚杆种类
锚杆种类 1.按锚固方式分类 按锚固方式分类，可分为机械式、粘结式及混合式。 机械式锚固锚杆，其锚固装置或杆体与钻孔孔壁接触，靠 摩擦力提供锚固力。用锚固装置提供锚固力的机械式锚杆分 楔缝式、倒楔式和涨壳式等；靠杆体摩擦提供锚固力的锚杆 分为管缝式和水力膨胀式。 黏结式锚固锚杆，其杆体部分或全长采用树脂、水泥等胶 结材料，将杆体与钻孔孔壁黏结在一起，以胶结材料的黏结 力提供锚固力。黏结式锚固锚杆分为水泥、水泥砂浆、树脂 等类型。 混合式锚固锚杆，两种或两种以上的锚固方式混合使用， 如涨壳式端部锚固与树脂全长锚固相结合使用，不仅能在锚 杆安装后立即施加较大的预紧力，而且可实现全长锚固。
锚杆支护原理及类型
（六）最大水平主应力理论
（六）最大水平主应力理论
• 最大水平应力理论论述了巷道围岩水平应力对巷 道稳定性的影响以及锚杆支护起到的作用，
• 它是以实测地应力及岩心实验室力学试验参数为 基础形成的一套锚杆支护设计方法，
• 运用有限差分法(采用莫尔一库仑强度淮则)对试 验巷道锚杆支护参数进行设计，
• 大松动圈（>150cm）
• 围岩表现出软岩的工程特征，围岩松动圈碎胀变形量大， 初期围岩收敛变形速度快，变形持续时间长，矿压显现大， 支护难度大。支护不成功时，巷道底板出现底鼓。在这种 条件下，如果用悬吊理论设计锚杆支护参数，常因设计锚 杆过长、过粗而失去其普遍应用的价值。
• 在单根锚杆作用下每根锚杆因受拉应力而对围岩产生挤压， 在锚杆两端周围形成一个两端圆锥形的受压区，合理的锚 杆群可使单根锚杆形成的压缩区彼此联系起来，形成一个 厚度为b的均匀压缩带。对于拱形巷道，压缩带将在围岩 破裂处形成拱形；对于矩形巷道，压缩带将在围岩破裂处 形成矩形结构，统称之为组合拱作用机理。
1. 围岩松动圈巷道支护理论
• 围岩松动圈巷道支护理论是在对围岩状态进行深 入研究后提出的，
• 通过研究，发现松动圈的存在是巷道围岩的固有 特性，它的范围大小(厚度值)目前可以用声波仪 或者多点位移计等手段进行测定。
• 松动圈理论认为：巷道支护的主要对象是围岩松 动圈产生、发展过程中产生的碎胀变形力，锚杆 受拉力的来源在于松动圈的发生、发展，并根据 围岩松动圈厚度值大小的不同将其分为小、中、 大三类，松动圈的类别不同，则锚杆支护机理也 就不同。
（2）巷道锚杆支护可以提高锚固体的力学参数，包括锚固 体破坏前和破坏后的力学参数（E、C、φ），改善锚固体 的力学性能。
锚杆支护
第二章锚杆支护技术管理第一节总则第1条锚杆、锚喷支护（以下简称锚杆支护）是煤矿井巷工程一种重要的支护形式，它以快速、主动、有效的支护特性已得到广泛推广应用，并对加快巷道支护改革，提高支护效果起到了重要作用。
为进一步加快锚杆支护的推广应用，提高矿井的经济效益，特制定本规定。
第2条锚杆的种类根据新汶矿区开采的实际情况，规定允许使用的锚杆种类包括以下七种:1、等强全螺纹树脂锚杆（牌号：KMG335）;2、等强全螺纹细牙高预紧力锚杆（牌号：KMG400、KMG500）；3、无纵肋螺纹钢式树脂锚杆（牌号：KMG400、KMG500），适用于埋深大于600米的巷道；4、高强度高韧性抗冲击锚杆（牌号：KMG600），适用于埋深大于800米及地压较大的巷道。
5、缝管锚杆（只限于回采巷道护帮或断层破碎带临时支护）;6、水力膨胀式管子锚杆;7、玻璃钢锚杆（允许在使用时间较短的，围岩稳定的切眼两帮及条件适宜的煤帮使用）；8、经集团公司鉴定并经专业主管部门批准使用的新型锚杆。
第3条锚杆的锚固方式1、端锚：树脂锚固段长度≥350mm。
2、加长锚：树脂锚固段长度≥700mm。
3、全锚：树脂锚固段长度≥锚深的80%；水泥锚固段长度为锚深的100%。
一般情况下应采用加长锚；Ⅲ～Ⅴ类煤巷顶板和深部全岩巷道严禁使用端锚。
第4条锚杆支护材料规格、性能1、树脂锚杆金属杆体及其附件应符合中华人民共和国煤炭行业标准MT146.2-2002要求。
2、等强全螺纹树脂锚杆技术性能规定见下表（表一）。
表一3、等强全螺纹细牙高预紧力锚杆技术性能规定见下表（表二）表二4、无纵肋螺纹钢式树脂锚杆技术性能规定见下表（表三）表三5、高强度高韧性抗冲击锚杆技术性能规定见下表（表四）注：1）、无纵肋螺纹钢式树脂锚杆及高强度高韧性抗冲击锚杆成品杆体实验要求：a、除做屈服载荷实验外，应在杆体滚压螺纹部做抗弯试验。
b、抗弯试验要求：杆体直径的3倍为弯芯直径，按弯芯直径对杆体螺纹部进行弯曲实验，要求弯曲90°时，受弯部位不得脆断。
锚杆支护及其分类模版

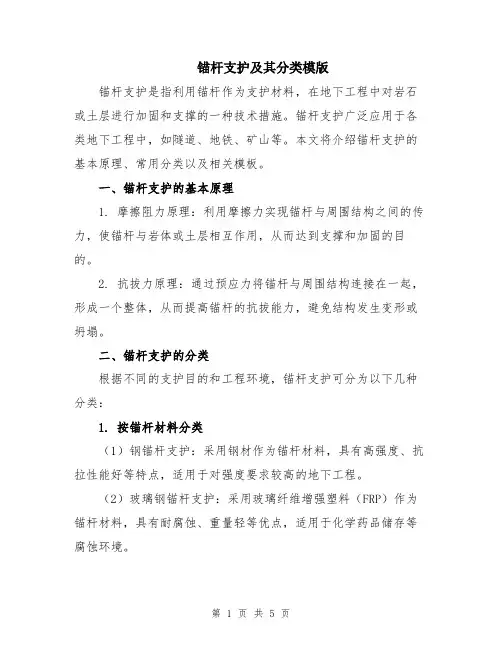

锚杆支护及其分类模版锚杆支护是指利用锚杆作为支护材料，在地下工程中对岩石或土层进行加固和支撑的一种技术措施。
锚杆支护广泛应用于各类地下工程中，如隧道、地铁、矿山等。
本文将介绍锚杆支护的基本原理、常用分类以及相关模板。
一、锚杆支护的基本原理1. 摩擦阻力原理：利用摩擦力实现锚杆与周围结构之间的传力，使锚杆与岩体或土层相互作用，从而达到支撑和加固的目的。
2. 抗拔力原理：通过预应力将锚杆与周围结构连接在一起，形成一个整体，从而提高锚杆的抗拔能力，避免结构发生变形或坍塌。
二、锚杆支护的分类根据不同的支护目的和工程环境，锚杆支护可分为以下几种分类：1. 按锚杆材料分类（1）钢锚杆支护：采用钢材作为锚杆材料，具有高强度、抗拉性能好等特点，适用于对强度要求较高的地下工程。
（2）玻璃钢锚杆支护：采用玻璃纤维增强塑料（FRP）作为锚杆材料，具有耐腐蚀、重量轻等优点，适用于化学药品储存等腐蚀环境。
（3）预应力锚杆支护：在锚杆安装过程中施加预应力，使锚杆与周围结构紧密连接，提高抗拉性能。
2. 按锚杆布置方式分类（1）单排锚杆支护：锚杆按一定间距单排布置，适用于较坚固的岩石地层或土层。
（2）双排锚杆支护：锚杆按两行布置，形成锚杆墙状结构，适用于地层较松散的情况，提供更强的抗拉性能。
（3）环形锚杆支护：锚杆按环形布置，适用于隧道或井筒等需要全面支撑的工程。
3. 按施工方法分类（1）静力锚杆支护：锚杆通过静力搭接或螺纹连接，不需要特殊的施工设备和工艺。
（2）动力锚杆支护：采用液压或油缸等动力设备施加力量，将锚杆与周围结构连接在一起。
三、锚杆支护模板1. 锚杆支护设计方案模板项目名称：锚杆支护设计方案1. 工程概况：（1）支护目的：填写支护目的，如抗拔、支撑等。
（2）工程位置：填写工程地点，包括坐标、地质条件等。
（3）工程规模：填写工程规模，如长度、直径等。
2. 锚杆参数：（1）锚杆类型：填写所采用的锚杆类型，如钢锚杆、预应力锚杆等。
锚杆支护
锚杆支护一、锚杆的种类和结构①锚杆的种类可分为机械锚固型和全面胶结型。
机械锚固型：金属楔缝式、倒楔式、管缝式锚杆。
②胶结型：砂浆锚杆、树脂锚杆。
③机械锚固型的特点：通过眼底端的锚头和另一端的紧固部分使锚杆体受张拉从而抑制围岩的变形和松动、下沉。
④胶结型的特点：通过杆体与孔壁间的胶结材料，使锚杆在钻孔内与岩石粘结在一起，对岩体产生锚固作用。
分全图式锚固和部分锚固。
⑤实践证明，胶结型比机械型较为优越。
2、金属楔缝式锚杆①由杆体、楔子、垫板、螺帽组成，杆体用直径18—22mm的3号钢制作，一端加工成宽2—5mm,长150――200mm纵向楔缝，另一端在100—150mm长范围内车成螺旋。
楔子由软钢或铸铁制作，垫板用6—10mm 钢板制成。
规格150mm×150mm 或200mm×200mm。
②特点及适用范围锚杆结构简单，加工容易，但对钻孔深度及孔径的精确性要求严格。
硬岩中锚固力大，软岩中锚固力小，不宜采用。
3、金属倒楔式锚杆①结构：锚入端用铸铁焊烧的固定楔，大头朝孔底，另有一铸铁活动倒楔，安装时倒楔的小头朝向孔底，用锤敲击杆体锚杆就锚固在岩体中，其它同上。
②应用较广泛4、其它还有木锚杆、压缩木木锚杆、竹锚杆等机械等。
5、钢筋砂浆锚杆①直径10—16mm螺纹钢筋、垫板、螺帽。
利用水泥、粒径小于3mm中细砂加水拌全而成，砂浆标号不低于200号，配合比水泥：砂=1:2—3。
水灰比0.38—0.42,以手捏成团出浆，松手后砂浆不散为宜。
②先用注浆泵内注满砂浆，然后插入钢筋，上垫板，螺帽。
③利用砂浆与钢筋、砂浆与孔壁的粘结力锚固岩层。
6、钢丝绳砂浆锚杆①利用废旧钢丝绳替钢筋插入锚杆孔内，再注入砂浆。
废旧钢丝绳要经截断、火烧、破股、除锈和平直等工进行处理。
②上述两种砂浆锚杆，加工方便，成本低，锚固力大，持久性强。
但砂浆凝固之前锚杆无承载力。
途径：砂浆中加氯化钙（水泥重量的1%）等。
7、树脂锚杆：①组成：螺纹钢、托盘、螺帽、w护板、锚固剂等。
《锚杆支护技术》课件
总结
锚杆支护技术在工程中扮演着重要的角色，能够提高结构的稳定性和安全性。 未来，锚杆支护技术将继续发展，并在更多领域得到应用。
《锚杆支护技术》PPT课 件
# 锚杆支护技术
什么是锚杆支护技术？
锚杆支护技术是一种用于加固和支持结构的工程技术，通过将锚杆固定在岩体或土体中来增强结构的稳定性和 承载能力。 锚杆支护技术具有灵活性和可调性，适用于各种地质条件和工程需求。
锚杆支护的分类
按杆型分类： 1. 爆破锚杆：通过爆破方法将锚杆安装在岩体中。 2. 视轨锚杆：利用视轨和滑块将锚杆与岩体或土体连接。 3. 螺杆锚杆：通过旋转螺杆将锚杆与岩体紧密结合。
按锚杆材料分类： 1. 钢筋锚杆：由高强度的钢筋组成。 2. 计划锚杆：由预应力钢绞线组成。 3. 组合锚杆：由不同材料组合而成。
按锚杆作用方式分类： 1. 弯曲锚杆：用于抵抗岩体的弯曲破坏。 2. 拉伸锚杆：用于抵抗岩体的拉伸破坏。 3. 剪切锚杆：用于抵抗岩体的剪切破坏。
锚杆支护的施工步骤
施工步骤： 1. 锚杆前处理：清理锚杆安装区域并检查地质条件。 2. 锚杆钻孔：使用钻机在岩体或土体中钻孔以安装锚杆。 3. 锚杆注浆：通过注浆作用将锚杆与岩体或土体结合。 4. 锚杆加勾：根据设计要求将锚杆进行加勾，增加连接性和支撑能力。
锚杆支护的质量控制
锚杆的质量标准需满足相应规范和设计要求，并通过质量检测机构进行评估。 质量控制方法包括：杆身质量检测、注浆质量检测、加勾质量检测等。
锚杆支护技术在工程中的应用
锚杆支护技术在各种工程中广泛应用： 1. 地下洞室工程：用于加固洞室的岩体，增强结构的稳定性和安全性。 2. 公路隧道工程：用于增加隧道的支撑能力，防止岩体垮塌和滑坡。 3. 水电工程：用于加固水电站的堤坝和开挖面，提高结构的： 1. 提高结构的稳定性和承载能力。 2. 适用于各种不同地质条件和工程需求。 3. 施工速度快，成本相对较低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锚杆支护及其分类
锚杆支护是一种常用的地下工程支护方法，主要用于加固和稳定岩土体或混凝土结构。
锚杆支护通过将锚杆固定在边坡或隧道壁面上，并与锚杆之间形成一定的势能传递机制，从而增加了地下工程结构的稳定性和承载能力。
锚杆支护广泛应用于隧道、地铁、矿山、水利工程等领域。
锚杆支护的分类主要有以下几种：
1. 按照锚杆的材料分类：
- 钢锚杆：由高强度钢材制成，常用的有螺纹钢锚杆、钢绞线锚杆等。
钢锚杆具有高强度、刚性好的特点，在岩体中能够承受较大的荷载，并且使用寿命较长。
- 玻璃钢锚杆：由玻璃纤维增强树脂复合材料制成，具有重量轻、耐腐蚀、绝缘性好等优点。
玻璃钢锚杆主要用于防水、防腐、耐化学腐蚀等特殊环境的支护。
2. 按照锚杆的结构分类：
- 预应力锚杆：通过在锚杆中施加预压力，在锚杆与岩体之间形成预应力，从而提高了岩体的稳定性。
预应力锚杆适用于土体和岩体较薄、坚硬度较高的情况下。
- 小直径锚杆：直径一般小于25毫米，适用于边坡、隧道等较薄的岩土体加固。
由于直径小，安装较为便捷。
- 大直径锚杆：直径一般大于25毫米，适用于边坡、隧道等较厚的岩土体加固。
大直径锚杆具有较大的承载能力，能够有效地控制地下工程的沉降变形。
3. 按照锚杆与岩土体之间的传力方式分类：
- 摩擦式锚杆支护：锚杆通过与岩土体之间的摩擦力来传递荷载，主要适用于相对较稳定的岩土体。
- 粘结式锚杆支护：通过在锚杆和岩土体之间填充粘结材料，将锚杆与岩土体黏结在一起，形成一体化结构，能够有效地提高支护效果。
粘结式锚杆支护适用于岩土体较松软、变形较大的情况下。
4. 按照锚杆的安装方式分类：
- 自钻式锚杆：锚杆可以通过在钻杆内部装有钻头或冲击器来自行进入地层，无需进行锚杆孔预先钻孔，适用于岩体条件较好的情况下。
- 预钻孔式锚杆：在需要支护的地方预先钻孔，然后将锚杆插入钻孔中，通过加固材料填充锚杆孔，使锚杆与岩土体固定在一起。
预钻孔式锚杆适用于岩体复杂、坚硬度较高的情况下。
锚杆支护是一种经济、有效的地下工程支护方法，根据不同的工程需求和现场实际情况，可以选择不同类型的锚杆支护方式，以实现对地下工程的稳定和安全保障。
