各种防水节点的处理方法
防水施工遇到的问题及解决方案
防水施工碰到的问题及解决方案1、存在问题：沿沟底或预制檐沟的接头处，屋面与天沟交接处裂缝，沟底渗漏水。
原因分析：天沟、檐沟的结构变形，温差变形导致裂缝，防水构造层不符合要求，水落口杯直径太小或堵塞造成溢水、漏水。
预控措施或方法：沟内防水层施工前，先检查预制天沟的接头和屋面基层结合处的灌缝是否严密和平整，水落口杯要安装好，排水坡度不宜小于1％，沟底阴角要抹成圆弧，转角处阳角要抹成钝角，用与卷材同性质的涂膜做防水加强层，沟与屋面交接处空铺宽为200mm的卷材条，防水卷材必需铺到天沟外邦顶面。
见下图做法。
1—防水层；2—附加层；3—密封材料；4—干铺卷材2、存在问题：屋面山墙、女儿墙泛水处渗漏。
原因分析：1）材料收头构造不合理，卷材张口没有订牢，封口处未用密封材料密封或封闭不严。
2）女儿墙压顶板抹灰层开裂，雨水沿墙面进入；3）砌眉砖抹灰层开裂或后浇混凝土挑檐开裂。
预控措施或方法：砖砌女儿墙高度较低时，卷材收头可直接铺至女儿墙压顶下，用金属压条钉压固定，并用密封材料封闭严密，压顶上部抹灰放坡端部抹鹰嘴滴水。
见下图做法。
防水施工碰到的问题及解决方案_23、存在问题：屋面水落口处渗漏。
原因分析：1）返坡；2）水落口安装不牢，嵌缝不严，未做密封处理；3）防水层和附加层做法不正确。
预控措施或方法：1）水落口安装时位置、标高、坡向要正确。
标高不得过高也不宜过低。
水落口标高应考虑排水坡度和找平层、保温层、防水层等的厚度；2）水落口安装时与女儿墙或屋面板四周应用细石砼（掺膨胀剂）嵌填密实，安装坚固；3）水落口四周直径500mm范围内坡度不应小于5%，水落口与基层接触处，应留宽20mm，深20mm凹槽，嵌填密封材料。
见下图4、存在问题：屋面变形缝（双墙变形缝、高处与低处跨度变形缝）处漏水。
原因分析：1）屋面变形缝构造做法未按设计要求施工；2）屋面变形缝预制砼压顶板接缝处未用密封材料嵌缝或因抹灰开裂；3）金属压顶板搭接处焊缝开焊。
建筑基本部位及节点防水施工处理方案
建筑基本部位及节点防水施工处理方案一、基础防水处理基础是建筑物的承重部分，因而基础防水处理就显得尤为重要。
基础的防水处理一般分为以下几个步骤：1.基础墙面防水处理：首先，进行基础墙面的清洁处理，确保墙面没有残留的灰尘、油污等杂质。
然后，刷涂基础专用防水涂料，确保涂层的平整度和附着力，并且涂层的厚度要均匀，确保防水效果。
最后，进行防水涂层的保护层处理，避免受到外界的损坏。
2.基础板面防水处理：首先，进行基础板面的清理处理，确保板面干燥清洁。
然后，采用高强度的基础防水涂料进行涂层处理，确保涂层厚度适当，并且均匀涂刷，确保涂层的附着力和防水效果。
最后，进行涂层的保护层处理，确保涂层不受到外界损害。
二、墙体防水处理墙体是建筑物的承重结构之一，因此墙体的防水处理也十分重要。
墙体的防水处理一般分为以下几个步骤：1.墙面防水处理：首先，进行墙面的清洁处理，确保墙面表面干燥、平整。
然后，采用适当的防水材料，如防水涂料、防水膜等进行涂刷或粘贴处理，确保涂层的厚度均匀，并且附着力强。
最后，进行墙面的保护层处理，确保墙面不受到外界的损害。
2.墙体节点防水处理：墙体节点是墙体与其他建筑部位连接处的重要部分，因此对节点的防水处理也很重要。
节点防水处理一般需根据具体情况来进行处理，常见的处理方法有采用防水带、防水膜等。
首先，进行节点的清洁处理，确保节点表面干燥、清洁。
然后，采用防水带或防水膜进行粘贴处理，确保防水材料与建筑物连接紧密，并且无渗漏现象。
三、屋面防水处理屋面是建筑物的重要部分，屋面的防水处理直接影响整个建筑物的安全性和使用寿命。
屋面的防水处理一般分为以下几个步骤：1.屋面基层防水处理：首先，进行屋面基层的清理处理，确保基层干燥、平整。
然后，根据具体情况选择适当的防水材料，如聚合物改性沥青防水卷材、重烧瓦等，在基层上进行铺贴处理，确保材料与基层之间的附着力强，并且无缝隙、无渗漏。
最后，进行涂层保护层的处理，确保涂层不受到外界的损害。
基本部位及节点防水施工处理方案

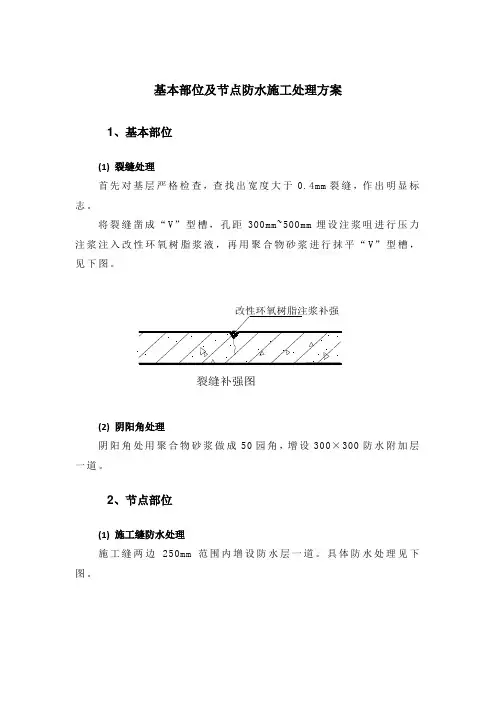

基本部位及节点防水施工处理方案
1、基本部位
(1) 裂缝处理
首先对基层严格检查，查找出宽度大于0.4mm裂缝，作出明显标志。
将裂缝凿成“V”型槽，孔距300mm~500mm埋设注浆咀进行压力注浆注入改性环氧树脂浆液，再用聚合物砂浆进行抹平“V”型槽，见下图。
(2) 阴阳角处理
阴阳角处用聚合物砂浆做成50园角，增设300×300防水附加层一道。
2、节点部位
(1) 施工缝防水处理
施工缝两边250mm范围内增设防水层一道。
具体防水处理见下图。
(3) 预埋套管穿墙面防水处理
穿过防水层的管道预理套管，套管中间焊接止水钢板，管道安装完成后，用石棉水泥填实，两端用胶泥密封材料密封，迎水面设附加防水层一道。
(4) 变形缝大样
钢筋砼盖板防水层柔性材料嵌填
橡胶止水带
防水附加层聚苯板
变形缝防水大样(5) 地下室侧壁止水螺杆
(6) 管道穿楼板防水处理
穿过防水层的管道四周找平层应按规范要求施工，与基层交接处预留凹槽，填密封油膏，再将管道四周除锈、打光、然后在管口四周300mm范围内及管面100mm高范围内做911聚氨脂防水附加层一道。
密封油膏嵌缝
911聚氨酯加强层
管道出楼板防水大样
（7）屋面防雨水口大样。
屋面防水节点处理
屋面防水节点处理同学们！今天咱们来聊聊屋面防水节点处理这事儿。
这可重要得很呢，要是没处理好，以后屋面漏水可就麻烦大啦。
咱先来说说为啥屋面防水节点这么重要。
你想啊，屋面就像一个大盖子，盖在房子上面，保护着我们不被雨淋。
但是呢，屋面可不是一整块平平的板子，它有好多地方会有交接、转角啥的，这些地方就叫做节点。
这些节点就像是屋面的薄弱环节，如果不处理好，雨水就很容易从这些地方渗进去，然后屋里就会漏水啦。
那咱们来看看屋面防水节点都有哪些吧。
首先呢，有女儿墙节点。
女儿墙就是屋面周围那一圈矮墙。
在女儿墙和屋面的交接处，得特别注意防水处理。
还有落水口节点，就是雨水从屋面流下去的那个口子。
这个地方要是没处理好，雨水就会在这儿积起来，然后渗进屋里。
还有出屋面管道节点，比如烟囱啊、排气管啊这些从屋面伸出去的管子，它们和屋面的交接处也得做好防水。
接下来咱说说怎么处理这些节点。
先说女儿墙节点吧。
一般呢，在女儿墙和屋面的交接处，要先把墙面清理干净，不能有灰尘、杂物啥的。
然后呢，可以在这个地方铺上一层防水卷材，要铺得平整、牢固，不能有褶皱或者空鼓。
铺好卷材后，再用密封材料把卷材的边缘密封好，这样可以防止雨水从边缘渗进去。
落水口节点呢，首先要保证落水口的位置正确，不能太高也不能太低。
然后在落水口周围铺上一圈防水卷材，要把落水口包在里面。
卷材要铺得紧密，不能有缝隙。
最后，再用密封材料把卷材和落水口的连接处密封好。
出屋面管道节点呢，要先在管道周围凿一个凹槽，然后在凹槽里填上密封材料。
接着在管道上套上一个防水套管，套管要高出屋面一定的高度。
最后，在套管和屋面的交接处铺上防水卷材，并用密封材料密封好。
在处理屋面防水节点的时候，还有一些要注意的地方哦。
比如说，选用的防水材料一定要质量好，不能贪图便宜买那些劣质的材料。
还有，施工的时候要认真、仔细，不能马虎。
每个节点都要处理得妥妥当当的，不能有遗漏的地方。
做完防水节点处理后，最好还要做一下闭水试验。
浅谈屋面防水节点的细部构造处理
以适应沉降变形的 需要; 变形缝处的泛 水高度不小 于250mm， 防水层铺贴到变形缝两侧砌体的上 部;顶 部用混凝土或金属盖板扣盖， 混凝土板的 接缝用密
封材料嵌填。 3. 5 女儿墙 泛水的节点防水 处理 女儿墙泛水处铺 贴的卷材应采用满粘法 ; 砖墙
雨水从裂缝 渗人砖墙， 沿砖墙流进室 内; 防水层在女 儿墙处的收头处理不好周围产生裂缝。 d) 伸出屋 面的管道 通常采用金属或 PVC 管材 ，
温度变化引起的材料收缩会使管壁周围 产生裂缝 ; 变形 缝宽 度的变化大， 防水层往往容易断裂。
针对以上原 因，在屋 面防水工程 的施 工中一定
天沟、 檐沟内附加层与 屋面交接处宜空铺， 空铺宽 度大于 200mm; 天沟、 檐沟与细石混凝土防水层的 交接处应留凹槽并用密封材料嵌填严密; 卷材防水
标准化工作会议” 家发改委“ 和国 行业标准化工
作会议” 的会议精神 ， 中国建筑材料 工业协会于
刷封严， 压顶同 样要做防水处理。 屋面与立墙交角应 抹成圆弧形， 高聚物改 性沥青的防水卷材的圆弧半 径为 50mm，合成高分子防水卷材 的圆弧半径为 20mm， 各种卷材的 垂直 粘贴度应不低于250mm， 对
上 的卷材 收头可直接铺压到女儿墙压顶上 ，压 顶也
建材行业标准化技术机构
工 作会议在 京 召开
( 本刊讯 ) 为了贯彻 落实国家标 准委 “ 国 全
要做防水处理， 也可以 压人砖墙凹 槽内固 定密封。 凹
槽距屋面找平层要大于 250mm, 凹槽 卜 的墙 体应 部 做防水处理 ; 对于 防水处理女儿墙 ， 卷材的收头应用 金属压条钉压 ， 并用密封材料封严 ; 涂膜防水层应直 接涂刷到女儿墙压顶 下 ，收头处用 防水涂料 多遍涂
抗浮锚杆防水节点处理方法
抗浮锚杆防水节点处理方法发布时间：2021-09-16T00:32:17.413Z 来源：《科技新时代》2021年6期作者：张嘉庆[导读] 局部1.5m*1.3m。
B类抗浮锚杆抗拔承载力特征值Rt=240KN，间距1.3m*1.3m。
天元建设集团有限公司第十一建筑工程分公司山东省日照市 276000摘要：作为地下结构抗浮措施的一种设计方案,抗浮锚杆在近年来应用的越来越多,但由于抗浮锚杆顶部防水节点处理不当,导致结构底板出现渗漏水情况屡有发生。
军博展览大楼加固改造工程基础底板抗浮锚杆节点部位采用"水泥基渗透结晶层+防水卷材+聚硫密封膏"复合防水做法,防水效果良好。
在此，文章详细的论述了相关技术及措施。
关键词：抗浮锚杆；防水节点；处理方法1.工程概况日照远大中心EPC项目工程位于日照市东港区青岛路以西，学林路以南、滨州路以北。
总建筑面积约26.6万平方米。
地下部分二层，局部地下三层；基坑开挖深度为12.2米，局部开挖深度约17.2米，地下水位年变化幅度在 1～2m 左右，需设置抗浮锚杆抵抗水浮力，抗浮锚杆分为A、B两个类型；A类抗浮锚杆抗拔承载力特征值Rt=220KN，间距1.3m*1.3m，局部1.5m*1.3m。
B类抗浮锚杆抗拔承载力特征值Rt=240KN，间距1.3m*1.3m。
2.重点难点抗浮锚杆数量14425根，锚杆要穿透地下室底板防水层,使整个基础防水存在较薄弱渗漏水隐患，在抗浮锚杆与地下室地板节点处容易出现渗漏现象筏板与抗浮锚杆节点防水处理方法在规范、图集中的相关规定较少，实际可借鉴施工经验较少，处理好抗浮锚杆根部防水砂浆与防水卷材交接处节点，有效阻止地下水顺锚杆进入地下室底板，因此节点处的防水处理成为工程的重点难点。
3.工艺做法3.1工艺流程锚杆清理→抗浮锚杆外侧周围250mm范围圆形涂刷水泥基渗透结晶型防水涂料1.5厚加强层→铺贴（空铺）第一层1.5mmAPF-2000厚反应粘结型高分子防水卷材→主体铺贴（干粘）第二层1.5mmAPF-2000厚反应粘结型高分子防水卷材→锚杆处密封CPSX橡胶防水密封材料密封，与卷材相融，沿钢筋上翻5cm，平面外扩5cm→50mmC20细石保护层；①基层清理抗浮锚杆灌筑完，及时进行防水基层浮浆清理，基层清理必须满足坚固、密实、平整、顺滑、干净；先用铁锨、月牙铲铲除浮浆。
屋面部分防水卷材节点处理
第三节屋面部分防水卷材节点处理（一）屋面节点防水处理要点（1）找平层与突出屋面结构物、女儿墙、立墙、天窗壁、变形缝、烟囱等的连接处、以及转角处、水落口、檐口、天沟、檐沟、屋脊等交界处，应做成圆弧。
（2）阴阳角处的基层应按规范做成圆弧，不同防水材料其圆弧半径要求不同，合成高分子卷材圆弧半径20mm，高聚物改性沥青防水卷材及防水涂膜50mm。
（3）在水落口直径500mm内，坡度不小于5%，并计算好水落口上口标高，使其在沟底最底处，天沟、檐沟坡度为1%。
单向长度上的水落差不超过200mm，与找平层相连接的管件、设备或预埋件应在保温层施工前安装好，避免防水层完工后再凿眼打洞。
（4）穿过屋面的管道应做找平层前全部安装完毕，正确固定位置后再用水泥砂浆和胶泥分层抹实。
并在管道周边隆起20mm向四周低下，经试水合格后方可做防水层。
（5）在防水施工前应在所有节点部位涂刷一层基层处理剂，要求厚薄均匀，不露底，过薄，会影响卷材粘结的质量，过厚，易造成卷材滑动或流淌的缺陷。
（6）施工。
应以卷材、涂料、密封、刚性防水材料等多道设防的方式进行。
（二）屋面部分平面与立面转折处附加层此处又称泛水部位，泛水是指平面与立面的转角部位，（泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理）此处结构变形较大，容易造成防水层破坏，应加铺一层卷材附加层。
其构造要点及做法为：首先进行试铺，卷材在立面和平面上各位250mm，将立面卷材留足，横向铺贴，尽量减少接头。
卷材应顺水搭接，搭接宽度不小于150mm，喷枪出火要均匀，喷枪头距离卷材约300-400mm，火焰温度控制在800摄氏度左右，严禁热熔过度和热熔不足，铺贴时要边铺贴边检查，发现不足，及时检查，修补。
250基层转角处处理成圆角卷材附加层附加层500宽，立面和平面各250，满粘法施工，基层角部做成直径不小于50mm的圆角平立面转角处附加层施工在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面，避免卷材架空或折断，并加铺一层卷材。
桩头防水节点处理做法
4、桩头防水构造做法：
5、外墙施工缝及止水钢板构造做法：
钢板止水带所用钢板为Q235级扎花薄钢板（增强与混凝土的咬合），尺寸为300mm*3mm；钢板止水带接缝可采用45度斜缝焊接，钢板止水带搭接长度不小于50mm，焊缝必须双面满焊，焊缝宽度不大于6mm，焊缝高度不低于3mm，应采用结420结构钢焊条，焊波均匀，不得有裂缝、夹渣、咬边、烧穿等缺陷。
与暗柱时，止水钢板上下部柱箍筋应加密，且止水钢板高度范围内箍筋折断后与钢板止水带焊接。
严禁将止水钢板焊穿。
外墙施工缝处理做法
止水钢板
3×300mm
地下二层底板
地下一层地面
300。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用高压水枪冲洗过的桩 头能够最大限度地保证水泥 渗透结晶型涂料的渗透效果
水泥渗透结晶型涂料 需要用硬毛刷搓揉涂刷， 以保证活性物质与混凝土 紧密结合
3
2、地下室侧墙防水做法 地下室底板防水交接处预留做法
砖砌临时保护墙 PE塑料隔离膜 卷材附加层
9
五、本设计方案所用产品简介
(一)、APP 改性沥青防水卷材产品简介
【产品】
“雨虹”牌塑性体（APP） 改性沥青防水卷材是无规聚丙烯（APP）或聚烯烃类聚合物（APAO、
APO）等改性剂的沥青做浸渍和涂盖材料，上表面覆以聚乙烯膜、
细砂、矿物片（粒）料或铝箔、铜箔等隔离材料所制成的可以卷曲
的片状防水材料。
钢筋混凝土结构底板自防水 细石混凝土保护层 APP4.0mm聚酯胎Ⅱ型改性沥青防水卷材防水层 基层处理剂(细部热熔粘贴处) 素混凝土垫层随捣随抹
水泥砂浆抹面
150 100 砖砌永久保护墙
基础底板侧壁交接处大样
地下室侧墙抗渗增强处理方法：
拆除临时保护墙 结构基层修复
基层抗渗增强处理 清理干净后的预留卷材
侧墙底板防水接头大样图 地下室侧墙地面收口做法：
收口压条、射钉固定 密封胶密封
室外地平
50
室内±0.00
回填土 50厚聚苯泡沫板保护层 APP防水卷材 基层处理剂 钢筋混凝土侧墙
防水系统地面收口做法
5
穿墙管件防水处理
收口卡套
穿墙管道放水做法
穿墙群管的防水做法
沥青麻丝填充 穿墙管道
穿墙套管
金属压条辅助机械固定,螺钉间距@100 组合穿墙套管
7
撕裂强度，N≥
纵向 横向
外观
8
人工气候 加速老化
拉力保持力％≥ 纵向
低温柔度，℃
PY
Ⅰ
Ⅱ
G
Ⅰ
Ⅱ
1300
2100
2900
0.3
0.2
0.3
30
110
130
110
130
无滑动,流淌、滴落
450
800
350
500
250
300
25
40
——
-5
-15
-5
-15
无裂纹
250
350
250 170
350 200
Ⅰ级
改性沥青涂膜 分三次涂膜密封，总厚3MM
6
3、屋面防水做法 种植屋面基本做法：
绿色植物 种植土层 土工布过滤层 无纺布 5mm厚高聚物改性沥青阻根防水卷材 20厚1:3水泥砂浆保护层 20厚挤塑泡沫板 钢筋混凝土顶板
上人屋面做法
种植屋面基本构造
面层 APP卷材防水层 水泥砂浆找平层 保温层 找平、找坡层 屋面结构层
无滑动，流淌、滴落
80
3
-10
3
-10
无裂纹
·特点 ·长丝聚酯胎卷材——长丝聚酯胎与 APP 改性沥青两种高性能的组合，性能极佳。 －可形成高强度防水层，抵抗压力水能力强； －抗拉强度高，延伸率大，对基层收缩变形和开裂的适应能力强； －优良的耐低温性能，耐腐蚀、耐霉菌、耐侯性好； 一高强度聚酯胎厚度大，耐穿刺、耐硌破、耐撕裂、耐疲劳； －施工性能好，热熔法一年四季均可施工，且热接缝可靠耐久。 ·无碱玻纤胎卷材——经济性胎体和高性能 APP 改性沥青组合。 －拉伸强度高，厚度大，耐损伤能力强，尺寸稳定性好； －优异耐高温性能，耐腐蚀、耐霉菌、耐侯性好； －施工性能好，热熔法一年四季均可施工，且热接缝可靠耐久。 ●雨虹产品独特 ·三大组成材料：道路石油沥青、长纤聚酯胎、APP 改性剂均选用著名品牌。 ·工艺装备及操作技术：2003 年从美国 R＆D 公司引进的当代国际最先进成套生产线工艺
产品包括以下六个品种： ①ARC-701SBS 改性沥青耐根穿刺防水卷材：是以长纤聚酯纤维毡为卷材胎基，以添加 进口化学阻根剂的 SBS 改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离 材料制成的改性沥青卷材。产品厚度为 4.0mm 和 5mm。 ②ARC-702APP 改性沥青耐根穿刺防水卷材：是以长纤聚酯纤维毡为卷材胎基，以添加 进口化学阻根剂的 APP 改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离 材料制成的改性沥青卷材。产品厚度为 4.0mm 和 5mm。 ③ARC-711 复合铜胎基 SBS 改性沥青耐根穿刺防水卷材：是以特殊复合铜胎基为卷材 胎基，以添加进口化学阻根剂的 SBS 改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿 物粒料为隔离材料制成的改性沥青卷材。产品厚度为 4.0mm 和 5mm。 ④ARC-712 复合铜胎基 APP 改性沥青耐根穿刺防水卷材：是以特殊复合铜胎基为卷材 胎基，以添加进口化学阻根剂的 APP 改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿 物粒料为隔离材料制成的改性沥青卷材。产品厚度为 4.0mm 和 5mm。 ⑤ARC-721 铜箔胎 SBS 改性沥青耐根穿刺防水卷材：是以铜箔胎基为卷材胎基，以 SBS 改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷 材。产品厚度为 4.0mm 和 5mm。 ⑥ARC-722 铜箔胎 APP 改性沥青耐根穿刺防水卷材：是以铜箔胎基为卷材胎基，以 APP 改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷 材。产品厚度为 4.0mm 和 5mm。 产品性能包括基本性能和应用性能。符合企标 Q/SY YHF 016‐2009《耐根穿刺改性沥青 防水卷材》。具体基本性能见表 1。同时，产品性能满足 JC/T1075‐2008《种植屋面用耐根穿 刺防水卷材》和 JGJ155‐2007《种植屋面工程技术规程》要求。产品应用性能见表 2。
设备。 ·采用国际先进 APP 改性沥青制备技术。 ·健全的质量保证体系：国内唯一通过英国 SGS 公司 ISO9001:2000 国际质
量保证体系认证，和通过中国实验室国家认可委员会（CNAL）认可的 防水材料检测中心 ·完善的防水系统及服务体系：成熟可靠的雨虹防水系统、雨虹专项防水技术细部构造、 品种齐全的系统配套材料，确保卷材的应用效果。
工前，预先涂刷在基层上的一种涂料。基层处理剂一般是以 100～200 号溶剂汽油稀 释沥青或橡胶改性沥青制成。产品外观呈黑褐色的均匀液体，具有易涂刷、易渗透、 易干燥的特点。 主要技术要求见下表：
项目 基料 沥青软化点，℃ 固含量（%） 干燥时间（h）
适用范围
基层处理剂技术要求
技术要求
沥青
橡胶改性沥青
卷材附加层 结构底板
高低跨连接处防水节点
2
桩头防水处理 采用水泥基渗透结晶型防水涂料 +改性沥青防水涂料 +卷材的复合防水做法。：
结构混凝土底板
4mm厚APP防水卷材 改性沥青防水涂料 水泥基渗透结晶防水涂料
混凝土灌注桩
结构混凝土底板 50 厚C20 细石混凝土保护层
4mm厚SBS防水卷材 改性沥青防水涂料 素混凝土垫层 夯实土
混凝土基层的微细裂缝、孔隙得以修复 混凝土基层的抗渗性能增强
4mm厚聚酯胎APP防水卷材
砖砌永久保护墙
侧墙抗渗增强处理技术
4
侧壁底板防水接头做法：
卷材覆盖搭接宽度≥150 底板预留卷材 砖砌永久保护墙
钢筋混凝土结构侧墙 APP防水卷材 基层处理剂一道 50厚聚苯乙烯泡沫板
临时保护墙拆除后，砂浆抹面修复
填缝材料
止水带
卷材附加层
Φ60PE泡沫棒
500 底板变形缝处防水做法
1
底板后浇带防水构造做法
钢筋混凝土结构底板后浇带 预浇钢筋混凝土承压板 50厚细石混凝土保护层 4mmAPP改性沥青卷材防水层 卷材附加层 素混凝土垫层
高低跨连接处防水做法
底板后浇带防水做法
防水钢筋混凝土底板结构层 细石混凝土保护层 4mm厚聚酯胎APP卷材防水层 混凝土垫层 原土夯实
11
【适用范围】 ●可广泛用于各种领域和类型的工程防水，最适用于以下工程类型： ·工业与民用建筑的屋面工程的防水，包括：非上人屋面、上人屋面、保温屋面、非保温
屋面、种植屋面、屋顶停车场、倒置屋面等常规及特殊屋面工程； ·工业与民用建筑的地下工程的防水、防潮以及室内游泳池、消防水池等
的防水； ·地铁、隧道、混凝土铺筑路面的桥面、污水处理场、垃圾掩埋场等市政工程防水； ·水渠、水池等水利设施防水。 ●不同胎基卷材的适用范围 ·长纤聚酯胎卷材，适用于防水等级为Ⅰ、Ⅱ级的屋面工程和地下工程。 ·玻纤胎卷材，适用于结构稳定的一般屋面和地下工程。 (二)、BPS‐201 基层处理剂产品简介 BPS‐201 基层处理剂（俗称冷底子油）：为增强防水材料与基层之间的粘结力，在防水层施
防水部位
国家奥体中心（鸟巢）
地下室
国家游泳中心（水立方）
地下室，池壁
奥林匹克公园中心地下空间
地下室
全国人大机关办公楼项目
屋面，地下室
长春万润洋浦花园项目一期
屋面，地下室
希尔顿太原酒店
屋面，地下室
南京华为软件基地
屋面，地下室
海航集团新华航空公司维修机 屋面
济南奥体中心游泳馆工程
屋面
广州新客站
地下室
广州亚运村媒体村
防水处理工序如下： 1.由总承包方凿出桩头至设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由
总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格。 2.水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈 250mm 范围，涂刷参考
用量 1.2kg/㎡，成膜厚度约 1.0mm； 3.在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。 注意事项： 1、桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效
