电火花线切割机的用途及特点
第六讲 电火花线切割加工原理、特点、应用范围及设备
第五讲 电火花线切割加工原理、 特点、应用范围及设备
一、线切割加工的原理 二、线切割加工的特点 三、线切割加工的应用范围
四、线切割加工设备
一、线切割加工的原理
1、线切割加工的原理
基本原理与电火花成形加工相同 加工方式与电火花成形加工不同
（1）线切割以金属丝作电极；
（2）线电极相对工件不断移动； 注意：慢速走丝是单向移动； 快速走丝是往返移动。 （3）工作台由数控伺服电机驱动， 实现X、Y轴方向切割进给。
四、电火花线切割加工设备
（一）、机床本体：
1、床身 3、走丝机构 2、坐标工作台 4、锥度切割装置 导轮偏移式丝架 导轮摆动式丝架 双坐标轴联动装置
四、电火花线切割加工设备
（二）、脉冲电源：
电火花线切割加工的脉 冲电源与电火花成型加工的 脉冲电源在原理上相同，不 过受加工表面粗糙度和电极 丝允许承载电流的限制，线 切割加工脉冲电源的脉宽较 窄(2～60 μ s)，单个脉冲能 量、平均电流(1～5 A)一般 较小，所以线切割总是采用 正极性加工。
一、线切割加工的原理
2、线切割机床的分类
（1）.快走丝电火花线切割机床（WEDM—HS）
音叉式快走丝电 火花线切割机床
立柱式快走丝电 火花线切割机床
冲液式快走丝
走丝速度：8~10m/s
一、线切割加工的原理
（2）.慢走丝电火花线切割机床（WEDM—LS）
工件
自动穿丝机构 立式慢走丝电火 花线切割机床 卧式慢走丝电火花 线切割机床
三、线切割加工的应用范围
1.高熔点材料(如:石墨电极) 高硬材料(如:钨钢) 2.微细结构
ห้องสมุดไป่ตู้
三、线切割加工的应用范围
第三章电火花线切割
三、工作液循环系统：
作用：与电火花穿孔机床相同 工作液的类型： 高速走丝：专用乳化液 （有多种，各有其特点，新型） 低速走丝：去离子水 煤油（在特殊情况下） （自来水导电，不仅影响恢复电极间的绝缘性， 而且还产生电解作用，所以要把水中的离子去除 后才可使用）
工作液循环装置的组成：工作液泵、液箱、 过滤器、管道、流量控制阀等。
3、预置进给速度对工艺指标的影响 预置进给速度（进给速度的调节或变频调 节）对加工速度、加工精度、表面质量都 有很大影响。（原因）
四、合理调节变频进给的方法： 1、用示波器观察和分析加工状态的方法 2、用示电压电流表观察分析加工状态的 方法 3、按加工电流和短路电流的比值调节 4、计算出不同空载电压时不同的β值。
3、桥式支撑方式
采用两块支撑垫铁 架在双端夹具体上，其特 点是通用性强，装夹方便。 对大、中、小工件装夹都 比较方便。
4、板式支撑方式
板式支撑夹具可以根 据经常加工工件的尺寸而 定，可呈矩形或圆形孔， 并可增加X和Y两方向的 定位基准。它的装夹精度 高，适于常规生产和批量 生产。
5、复式支撑方式 复式支撑夹具是 在桥式夹具上，再装 上专用夹具组合而成。 它装夹方便，特别适 用于成批零件加工， 还可节省工件找正和 调整电极丝相对位置 等辅助工时，又可保 证工件加工的一致性。
2、表面粗糙度 和电火花加工表面粗糙度变化规律一 样一样。 （高速走丝机床和低速走丝机床的比较） 用高速走丝的方法切割工件时,在切割出 表面的进出口两端附近,往往有黑白相间 交错的条纹，其中黑的微凹，白的微凸， 电极丝每正反换向一次，便有一条黑白 条纹。

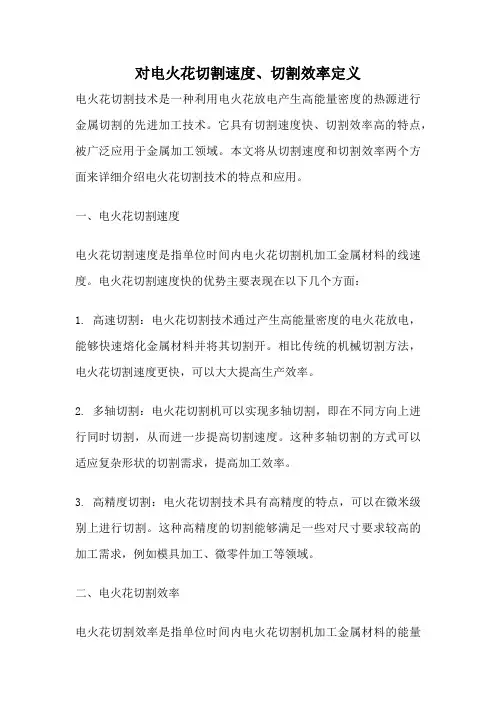

对电火花切割速度、切割效率定义
对电火花切割速度、切割效率定义电火花切割技术是一种利用电火花放电产生高能量密度的热源进行金属切割的先进加工技术。
它具有切割速度快、切割效率高的特点，被广泛应用于金属加工领域。
本文将从切割速度和切割效率两个方面来详细介绍电火花切割技术的特点和应用。
一、电火花切割速度电火花切割速度是指单位时间内电火花切割机加工金属材料的线速度。
电火花切割速度快的优势主要表现在以下几个方面：1. 高速切割：电火花切割技术通过产生高能量密度的电火花放电，能够快速熔化金属材料并将其切割开。
相比传统的机械切割方法，电火花切割速度更快，可以大大提高生产效率。
2. 多轴切割：电火花切割机可以实现多轴切割，即在不同方向上进行同时切割，从而进一步提高切割速度。
这种多轴切割的方式可以适应复杂形状的切割需求，提高加工效率。
3. 高精度切割：电火花切割技术具有高精度的特点，可以在微米级别上进行切割。
这种高精度的切割能够满足一些对尺寸要求较高的加工需求，例如模具加工、微零件加工等领域。
二、电火花切割效率电火花切割效率是指单位时间内电火花切割机加工金属材料的能量利用率。
电火花切割效率高的优势主要表现在以下几个方面：1. 能量集中：电火花切割技术可以将电能转化为高能量密度的电火花放电，使其集中在很小的切割区域内。
相比传统的机械切割方法，电火花切割能够更高效地利用能量进行切割，降低能量浪费。
2. 高效切割：电火花切割技术通过产生高温等离子体进行切割，能够快速熔化金属材料并将其切割开。
这种高效的切割方式可以大幅提高加工效率，减少加工时间和成本。
3. 无接触切割：电火花切割技术是一种非接触式切割方法，不需要直接接触金属材料。
这种无接触切割的方式可以避免刀具磨损和工件变形等问题，从而提高切割效率。
电火花切割技术的高速度和高效率使其在许多领域得到广泛应用。
比如在汽车制造业中，电火花切割技术可以用于切割汽车零部件，如发动机缸体、车身结构等。
在航空航天领域，电火花切割技术可以用于切割航空零部件，如发动机叶片、涡轮盘等。
第二讲 电火花线切割加工 原理与特点
曾小军
一、电火花线切割加工的定义： 电火花线切割加工的定义： 电火花线切割加工的定义
电火花线切割加工
Machining， (Wire Cut Electrical Discharge Machining，简 称WEDM)是在电火花加工基础上于50年代末期在 WEDM)是在电火花加工基础上于50年代末期在 是在电火花加工基础上于50 前苏联发展起来的一种新工艺， 前苏联发展起来的一种新工艺，由于其加工过程是 利用线状电极靠火花放电对工件进行切割， 利用线状电极靠火花放电对工件进行切割，故称电 火花线切割。目前， 火花线切割。目前，国内外的线切割机床已占电加 工机床的60%以上。 60%以上 工机床的60%以上。
①、工件必须是导电材料； 工件必须是导电材料； ②、材料的去除是靠放电时的电能作用来实现的； 材料的去除是靠放电时的电能作用来实现的； ③、加工的材料可以选用高硬度的材料； 加工的材料可以选用高硬度的材料； ④ 、 加工对象主要是平面形状 ， 当机床上加上能使 加工对象主要是平面形状， 电极丝作相应倾斜运动的功能后， 电极丝作相应倾斜运动的功能后 ， 也可以加工锥 但是不能加工盲孔； 面。但是不能加工盲孔； ⑤、自动化程度高、操作方便，易于实现自动化； 自动化程度高、操作方便，易于实现自动化； ⑥、不需要制造成形电极。 不需要制造成形电极。
图1-3 电火花线切割加工的原理图 (a)切割图形 (a)切割图形 (b)加工原理图 (b)加工原理图
图1-4 (a)快速走丝机构 (a)快速走丝机构 丝架;2 导电器; ;2： 1：丝架;2：导电器; 导轮;4 电极丝; ;4： 3：导轮;4：电极丝; 工件;6 工作台; ;6： 5：工件;6：工作台; 7：储丝筒
电火花加工的基本原理、特点和适用范围
电火花加工的基本原理、特点和适用范围1、电火花加工的基本原理：基于工具和工件(正、负电极)之间脉冲性火花放电时的电蚀现象来蚀除多余的金属，以达到对零件的尺寸、形状及表面质量预定的加工要求。
2、电火花加工的特点：（1）电火花加工属不接触加工。
（2）加工过程中没有宏观切削力。
（3）易于实现加工过程自动化。
3、电火花加工的适用范围（1）适合于难切削材料的加工（2）可以加工特殊的零件（3）可以加工复杂形状的零件（4）可以改进结构设计，改善结构的工艺性4、电火花加工的局限性（1）只能用于加工金属等导电材料（2）加工速度一般较慢（3）存在电极损耗（4）最小角部半径有限制电火花线切割加工的基本原理和特点1、电火花线切割加工的基本原理：利用移动的细金属丝(铜丝或钼丝)作为工具电极(接高频脉冲电源的负极)，对工件(接高频脉冲电源的正极)进行脉冲火花放电、切割成形。
根据电极丝的运行速度，电火花线切割机床通常分为两大类：（1）高速走丝电火花线切割机床（快走丝）（2）低速走丝电火花线切割机床（慢走丝）2、电火花线切割加工的工艺特点（了解）数控电火花加工机床电火花加工机床及其组成1、国产电火花穿孔、成形加工机床的型号与参数1985年起国家把电火花穿孔成形加工机床定名为D7l系列，其型号表示方法如下：2、数控电火花穿孔、成形加工机床的组成：包括（1）主机、（2）电源箱、（3）工作液循环过滤系统、（4）伺服进给系统。
数控电火花穿孔成形加工机床的机械装置1、HCD300K电火花加工机床简介2、数控电火花穿孔成形加工机床的主要机械装置数控电火花线切割机床组成：床身、坐标工作台、走丝机构、丝架、工作液箱、附件和夹具等组成。
数控电火花线切割机床的型号与参数1、电火花线切割机床的型号与参数数控电火花线切割机床型号表示方法如下：例如：DK7725表示工作台横向行程为250mm的数控电火花线切割机床。
2、数控电火花线切割机床的主要技术参数包括：1）工作台行程(纵向行程×横向行程)；2）最大切割厚度；3）加工表面粗糙度；4）加工精度；5）切割速度；6）数控系统的控制功能等。
(最新整理)特种加工技术第三章电火花线切
2021/7/26
28
3.电极丝损耗量
对高速走丝机床，用电极丝在切割10000mm2面积后电极丝 直径的见少量来表示，一般每切割10000mm2后，钼丝 直径减少不应大于0.01mm。
4.加工精度
高速走丝线切割加工精度在0.01~0.02mm左右，
低速走丝线切割加工精度在0.005~0.002μm左右
(最新整理)特种加工技术第三章电火花线切
2021/7/26
1
第三章 电火花线切割加工
在电火花加工的基础上发展起来的一种新 的工艺形式，是用线状电极（钼丝或铜丝） 靠火花放电对工件进行切割，故称为电火花 线切割，简称线切割。
2021/7/26
2
第一节 电火花线切割加工原理、特点及 应用范围
一、线切割加工的原理
27
第四节 影响线切割工艺指标的因素
一、线切割加工的主要工艺指标 1.切削速度 在保持一定的表面粗糙度的切割过程中，单位时间内电极
丝中心线在工件上切过的面积总和称为切割速度， 单位mm2/min， 高速走丝线切割速度40~80 mm2/min， 2.表面粗糙度 高速走丝线切割表面粗糙度Ra5~2.5μm，最佳只有Ra1μm 低速走丝线切割表面粗糙度Ra1.25μm，最佳可达Ra0.2μm
2021/7/26
7
第二节 电火花线切割加工设备
主要由机床本体、脉冲电源、控制系统、工作液循环系统和 机床附件等几部分组成。
1-卷丝筒 2-走丝溜板 3-丝架 4-上滑板 5-下滑板 6-床身 7-电源、控制柜
2021/7/26
8
第二节 电火花线切割加工设备
一、机床本体
机床本体由床身、坐标工作台、运丝机构、丝架、工作液箱、 附件和夹具等几部分组成。
电火花线切割加工的特点及应用
电火花线切割加工的特点及应用
1. 电火花线切割加工呀，那精度可真是高得吓人！就像给工件雕刻出最精致的花纹一样。
比如说在制造那些复杂的模具时，这精度就能确保每个细节都完美呈现，这多牛啊！
2. 它的加工材料范围那叫一个广啊！不管是金属还是其他特殊材料，都能轻松拿下。
就好比一个全能战士，啥样的“敌人”都能对付，厉害吧！你想啊，各种不同的材质都能处理，这得有多实用！
3. 电火花线切割加工的稳定性也超强的哦！就如同一位靠谱的老友，始终能稳定发挥。
在长时间的作业中，它能持续保持良好状态，保证加工质量呀，这可不简单！
4. 它还特别适合加工那些形状怪异的工件呢！简直就是为奇形怪状的工件而生的呀。
就像一个神奇的魔术师，能把各种奇怪形状的东西变得完美，这多神奇呀！
5. 电火花线切割加工对操作人员的要求也不算太高呢！不需要你是超级专家，稍微培训一下就能上手。
这就好像学骑自行车一样，一学就会，是不是很方便？
6. 而且呀，在生产过程中，它产生的废料少得惊人！跟其他加工方式比起来，简直就是节约小能手。
想想看，能节省多少材料啊，这可都是钱呐！
7. 电火花线切割加工真的是制造业的一大宝贝呀！它就如同一个默默无闻却超级重要的英雄，在背后为各种精美的产品贡献着力量。
不管是什么样的制造需求，它都能出色地完成任务，难道你还能不喜欢它？
我的观点结论：电火花线切割加工具有众多独特而出色的特点及广泛的应用，是现代制造业不可或缺的重要技术。
数控电火花线切割机床的特点
数控电火花线切割机床的特点、种类、功能和主要技术参数本项目主要对数控电火花线切割机床的特点、种类、功能和主要技术参数加以概述，使初学者对数控电火花线切割机床有一个基本认识。
项目一数控电火花线切割机床加工特点一、加工原理数控电火花线切割是在电火花成形加工基础上发展起来的，简称数控线切割，图1 所示为其基本工作原理。
工件装夹在机床的坐标工作台上，作为工件电极，接脉冲电源的正极；采用细金属丝作为工具电极，称为电极丝，接入负极。
若在两电极间施加脉冲电压，不断喷注具有一定绝缘性能的水质工作液，并由伺服电机驱动坐标工作台按预先编制的数控加工程序沿x 、y 两个坐标方向移动，则当两电极间的距离小到一定程度时，工作液被脉冲电压击穿，引发火花放电，蚀除工件材料。
控制两电极间始终维持一定的放电间隙，并使电极丝沿其轴向以一定速度作走丝运动，避免电极丝因放电总发生在局部位置而被烧断，即可实现电极丝沿工件预定轨迹边蚀除、边进给，逐步将工件切割加工成型。
二、加工特点1、数控线切割加工是轮廓切割加工，勿需设计和制造成形工具电极，大大降低了加工费用，缩短了生产周期。
2、直接利用电能进行脉冲放电加工，工具电极和工件不直接接触，无机械加工中的宏观切削力，适宜于加工低刚度零件及细小零件。
3、无论工件硬度如何，只要是导电或半导电的材料都能进行加工。
4、切缝可窄达仅0.005mm ，只对工件材料沿轮廓进行“套料”加工，材料利用率高，能有效节约贵重材料。
5、移动的长电极丝连续不断地通过切割区，单位长度电极丝的损耗量较小，加工精度高。
6、一般采用水基工作液，可避免发生火灾，安全可靠，可实现昼夜无人值守连续加工。
7、通常用于加工零件上的直壁曲面，通过X-Y-U-V 四轴联动控制，也可进行锥度切割和加工上下截面异形体、形状扭曲的曲面体和球形体等零件。
8、不能加工盲孔及纵向阶梯表面。
项目二数控电火花线切割机床分类线切割机床一般按照电极丝运动速度分为快走丝线切割机床和慢走丝线切割机床，快走丝线切割机床业已成为我国特有的线切割机床品种和加工模式，应用广泛；慢走丝线切割机床是国外生产和使用的主流机种，属于精密加工设备，代表着线切割机床的发展方向。
