变电站试验及运维及 方案
变电站运维方案两篇.doc
变电站运维方案两篇第1条变电站运行维护计划* * *变电站设备及箱式变压器设备维护计划(附一级、2维护细则)为保证甲方变电站设备的正常运行，本着长期合作、互利的原则，在原运行维护合同中增加了应急发电、变电站外电气设备。
经甲乙双方友好协商，就以下维护内容达成一致:1 、变配电设备维护原则1、乙方负责监控变配电设备的运行和维护、设备的紧急抢修工作。
2、乙方将甲方的变配电系统视为供电公司管辖的同等级系统，并根据甲方的要求或抢修通知对维护系统进行定期维护，0+巡检和抢修工作，协助甲方进行故障处理和相关测试工作。
二、维护部门1、用户2 10KV进线电源电缆、进线杆上的开关由乙方维护；3、用户单位变电站外低压配电设备(不含低压照明电路)和主电缆抢修；3、用户发电机组的日常运行和维护；4=停电时0+用户应急发电；5、维护人员每月进行一次例行检查，并在冬夏用电高峰期间对关键部件进行不定期的专项检查；6、甲方保护电源的主要活动。
三、变压器及配电设备维护细则1、通过运行人员对变配电设备的实时监控，可以随时了解变配电设备的运行状态。
乙方维护的变配电设备发现异常情况时，运行人员应及时准确地向乙方维护人员报告。
乙方维护人员应做详细记录。
甲方和乙方的维修人员必须在60分钟内携带必要的工具、设备和仪器到现场。
甲乙双方的维修人员应制定紧急维修计划，乙方应负责紧急维修工作并在最短时间内进行维修。
维修材料、设备成本单独计算。
2、乙方维修人员进入甲方管理区域作业时，应遵守甲方对外来施工人员的管理规定。
3、乙方维护人员应在故障排除过程中密切配合，以便尽快恢复设备运行。
变配电设备恢复运行后，甲乙双方维修人员应确认此时设备性能，并填写《故障处理记录表》(应急维修记录)。
双方应将其存档备查。
4、如遇特殊情况，乙方未能按要求及时排除故障，甲乙双方维修领导应尽快协商，相互配合解决问题，努力缩短障碍时间。
5、合同签订后，乙方应尽快检查和整理甲方现有的技术资料档案，以确认和协助甲方提高其准确性和完整性。
变电站运维方案
检修1组
1人
检修值班总负责人
技术员
检修1组
1人
维护及缺陷处理、监察巡视记录
检修员
检修1组
3人
电气设备及线路维护及缺陷处理
班长
检修2组
1人
检修值班总负责人
技术员
检修2组
1人
维护及缺陷处理、监察巡视记录
检修员
检修2组
3人
电气设备及线路维护及缺陷处理
班长
检修3组
1人
检修值班总负责人
技术员
检修3组
1人
维护及缺陷处理、监察巡视记录
4.4.7负责当值期间技术资料收集整理工作，审查本值各种记录。填写各种报表。
4.4.8完成本值的安全活动和技术培训以及站长安排的运行类维护、维护类检修、技术管理、技术培训、班组建设等工作。
4.4。9负责当值期间交通工具的安排和交通安全管理。
4。4。10组织好交接班工作。
4.4。11当站长和技术专责均不在站期间，代行站长职责。
5。2。2.3操作票格式按市公司统一格式要求执行。使用前应编号,一年内编号不得重复.使用过的操作票保存一年半备查.
5.2.2.4手工填写操作票应统一印刷。使用计算机开操作票一般应采用图形开票的方式，不得直接使用典型票进行操作.使用计算机开操作票。各单位必须加强管理制定专门的管理制度并严格执行。
5.2。2.5倒闸操作必须根据调控中心或变电运维站值班长的指令，受令人复诵无误后执行。发布指令应准确、清晰,使用规范的调度术语和设备双重名称（设备名称和编号）。发令人和受令人应先互报单位和姓名.发布指令的全过程（包括对方复诵指令)和听取指令的报告时双方都要录音并作好记录。操作人员(包括监护人)必须应了解操作目的和操作顺序。对指令有疑问时应向发令人询问清楚无误后执行.
变电站运维解决方案.doc
变电站运维方案目录一、总则二、工程概况三、规范性引用文件四、各级人员岗位责任制五、安全管理六、运维管理七、设备管理八、技术管理九、变电站设备验收及启动阶段管理十、培训工作十一、班组建设和文明生产十二、运维成本附录A（规范性附录）变电运维站（变电站）应具备的规程、制度、标准A.1变电运维站应配备的规程和规范A.2变电运维站应配备的管理制度A.3变电运维站应配备的记录簿A.4变电运维站应具备的技术图纸、图表A.5变电站应具备的记录簿A.6变电站应具备的制度、技术图纸、图表附录B（资料性附录）变电站台帐管理B.1各种设备台帐应按下列单元分类建立B.2每个单元应有以下内容B.3设备更换后�应重新填写设备台帐�并替换旧台帐一、总则1.1 本规范适用于昌吉市电力公司各供电企业所辖的，由调控中心实施监控由变电运维站实施现场操作、设备巡视和维护的35千伏-500千伏值班变电站管理及变电运维站管理。
1.2 昌吉市电力公司各供电企业、进入变电运维站（变电站）工作的所有单位及人员应执行本规范。
1.3 本规范由市公司生产技术部负责解释。
二、工程概况：工程名称：委托单位：运维单位：工程名称：工程规模：工程位于，终期规模建设台KV A主变，电压等级为220/35KV。
1、220KV主接线方式为(双母线)接线，采用（户外）配电装置。
本期建设220KV线路1回，接入220KV 变电站，其220KV母线设备间隔为2回。
2、35KV主接线方式为(单母线)分段接线，采用户内成套高压开关柜，35KV出线（16回），母线设备1回，站用电2回。
无功补偿kVar。
三、规范性引用文件3.1 《国家电网公司电力安全工作规程》、（变电站和发电厂电气部分）3.2 《国家电网公司变电站管理规范》3.3 《昌吉市电力公司工作票操作票管理规定（试行）》3.4 《昌吉市电力公司工作票操作票填写规定（试行）》3.5 《昌吉电力公司操作票管理及填写规定实施细则（试行）》3.6 《昌吉市电力公司防止电气误操作装置管理制度（试行）》3.7 《昌吉市电力公司输变电运维一体化管理办法（试行）》3.8 《国家电网公司电网设备状态信息收集工作标准》3.9 《昌吉市电力公司输变电设备状态管理办法（试行）》四、各级人员岗位责任制4.1.1 变电运维站应设站长、技术专责。
变电站运维方案
110kV变电站托管方案目录110kV变电站运维方案 (3)一、运维依据及内容 (3)二、工作内容及目的 (3)三、人员安排 (3)四、电气设备巡视检查规定 (4)五、倒闸操作及异常处理 (18)变电运维存在的安全隐患及解决措施 (21)110KV变电站运行应急方案 (26)一、基本原则 (26)二．组织体系和职责 (26)三．事故应急预案 (27)110kV变电站高压电气设备试验方案 (30)110kV变电站运维方案一、运维依据及内容《带电设备红外诊断应用规范DL/T664—2008》《带电作业工具、装置和设备预防性试验规程DL/T976-2005》《高压开关设备和控制设备标准的技术要求GB/T11022—1999》《国家电网公司电力安全工作规程（变电站和发电厂电气部分）》《国家电网公司十八项电网重大反事故措施》（国家电网生[2012]352号）二、工作内容及目的变电站运行维护、倒闸操作、事故及异常处理、设备巡视、设备定期试验轮换等工作。
电站巡视检查的作用为：通过对设备的巡视检查，运行人员可随时掌握设备的运行情况，发现设备的异常情况、变化情况，从而确保设备连续安全运行。
三、人员安排站内安排四人值班，其中站长一名，组员三名。
四班三倒制，做到值班室内24小时都有人看监盘。
其中站长还负责组织和领导，协调与客户的关系，处理运维过程中遇到的各种问题。
确保每天巡视一次主站设备及低压密炼室，巡视过程中必须保证两人巡视。
四、电气设备巡视检查规定1、危险点控制措施：2、巡视类型及巡视周期规定（1）.日常巡视检查日常巡视是指运行人员每天对设备的巡视。
日常巡视的次数一般按下列情况进行：交接班巡视、高峰负荷巡视和晚间闭灯巡视。
a、交接班巡视：是指在交接班过程中对设备的巡视检查，在交接班时进行。
b、高峰负荷巡视：是指每天对设备的正常巡视检查，常规情况下，在每天中午14:00 ～14:30时进行。
c、夜间闭灯巡视：主要是要求运行人员在夜间黑暗中检查设备接点接头的发热烧红、电晕放电等情况，在每晚的21:00 ～ 22:00时进行（2）.定期巡视检查定期巡视检查是指运行人员在规定的周期时间里，对设备全面详细的巡视检查。
220kv变电站运维方案
220kv变电站运维方案引言随着电力行业的快速发展，变电站作为电力系统的重要组成部分，其运维工作也显得尤为重要。
本文将介绍一套针对220kv变电站的运维方案，包括变电站的日常维护、设备巡检、故障排除和应急处理等方面。
日常维护日常维护是保障变电站正常运行的基础，它包括： - 清理现场：及时清理变电站周围的杂草、垃圾等，保持站区清洁； - 检查保护装置：每天检查控制室内各类保护装置的运行状态，确保其正常工作； - 异常记录：及时记录控制室内的异常情况，并及时处理。
设备巡检设备巡检是保障变电站设备运行的重要环节，它包括： - 检查高压设备：定期检查高压设备的运行情况，包括断路器、隔离开关等设备的状态； - 检查继电器：定期检查继电器的运行情况，确保其灵敏度和可靠性； - 检查变压器：定期检查变压器的运行情况，包括油位、温度、绝缘情况等。
故障排除故障排除是变电站运维工作中不可或缺的一环，它包括： - 解决常见故障：例如断路器跳闸、保护装置误动作等，通过查找故障原因，并采取相应措施进行处理；- 处理设备故障：例如变压器故障、隔离开关异常等，及时联系相关厂家进行维修或更换； - 故障记录：对每次故障进行详细记录，包括故障现象、处理过程以及解决方法，以便后续查阅和总结。
应急处理应急处理是保障变电站安全运行的重要手段，它包括： - 紧急停电：当发现变电站存在重大安全隐患时，需要立即采取紧急停电措施，确保现场人员的安全； -应急抢修：当出现设备故障或突发事件时，需要迅速组织人员进行抢修工作，以恢复供电的正常运行。
结论针对220kv变电站的运维方案，通过日常维护、设备巡检、故障排除和应急处理等环节，可以保障变电站的安全运行和电力供应的稳定性。
同时，对于变电站运维工作人员来说，定期培训和学习新技术也是提升运维能力的关键。
通过不断优化和改进运维方案，不仅可以提高变电站运行效率，而且可以降低故障率和减少停电时间，为用户提供更加可靠的电力供应。

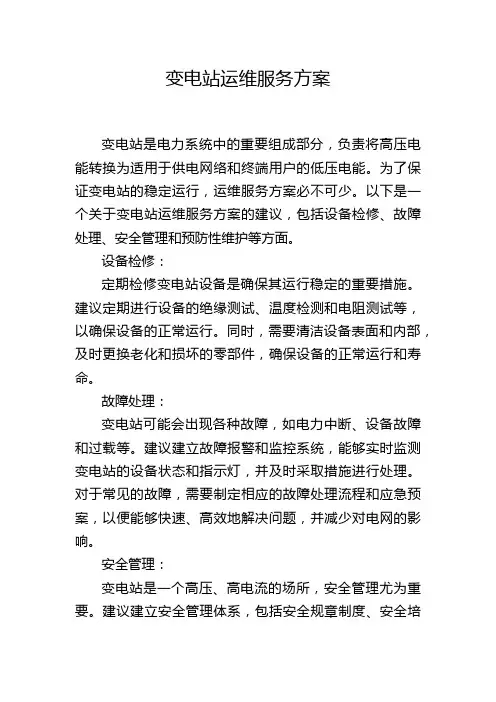

变电站运维服务方案
变电站运维服务方案变电站是电力系统中的重要组成部分，负责将高压电能转换为适用于供电网络和终端用户的低压电能。
为了保证变电站的稳定运行，运维服务方案必不可少。
以下是一个关于变电站运维服务方案的建议，包括设备检修、故障处理、安全管理和预防性维护等方面。
设备检修：定期检修变电站设备是确保其运行稳定的重要措施。
建议定期进行设备的绝缘测试、温度检测和电阻测试等，以确保设备的正常运行。
同时，需要清洁设备表面和内部，及时更换老化和损坏的零部件，确保设备的正常运行和寿命。
故障处理：变电站可能会出现各种故障，如电力中断、设备故障和过载等。
建议建立故障报警和监控系统，能够实时监测变电站的设备状态和指示灯，并及时采取措施进行处理。
对于常见的故障，需要制定相应的故障处理流程和应急预案，以便能够快速、高效地解决问题，并减少对电网的影响。
安全管理：变电站是一个高压、高电流的场所，安全管理尤为重要。
建议建立安全管理体系，包括安全规章制度、安全培训和演练等。
定期进行安全检查，确保设备的可靠性和安全性。
同时，需要加强对外部人员和非授权人员的管理，确保变电站的安全运行。
预防性维护：除了定期检修设备外，建议还要进行预防性维护工作，以防止设备损坏和故障的发生。
预防性维护包括设备巡视、设备状态监测和维护记录等。
巡视员需要对设备进行定期和有针对性的巡视，发现并及时处理设备的隐患。
设备状态监测可以通过安装传感器和监测设备来实现，及时提醒并预防设备问题。
维护记录可以帮助分析设备的运行情况和发现设备的问题，为日后的维护和改进提供参考。
运维人员培训：对于变电站的运维人员来说，他们需要具备电力系统知识和技术能力。
建议建立完善的培训体系，对运维人员进行系统的培训和考核。
培训内容包括电力系统原理、设备维护和安全管理等方面的知识。
培训还可以包括现场操作指导和模拟演练，以提高运维人员的实际操作能力和应变能力。
技术支持和监控：为了确保变电站的稳定运行，建议建立技术支持和监控体系。
国家电网公司变电运维检修管理办法(试行)
规章制度编号：国网（运检/2）826-2017 国家电网公司变电运维检修管理办法（试行）第一章总则第一条为规范国家电网公司（以下简称“公司”）变电运维检修管理工作，依据国家有关法律法规及公司有关规定，结合公司变电运维检修管理实际，制定本办法。
第二条本办法所称的变电运维检修（以下简称“变电运检”）管理，是指对变电站内一次设备和辅助设施的管理，包括验收、运维、检测（试验）、评价、检修和反事故措施等。
第三条变电运检管理遵循“安全第一、分级负责、精益管理、标准作业”的原则。
安全第一指变电运检工作应始终把安全放在首位，严格遵守国家及公司各项安全法律和规定，严格执行《国家电网公司电力安全工作规程》，认真开展危险点分析和预控，严防人身、电网和设备事故。
分级负责指变电运检工作按照分级负责的原则管理，严格落实各级人员责任制，突出重点、抓住关键、严密把控，保证各项工作落实到位。
精益管理指变电运检工作坚持精益求精的态度，以精益化评价为抓手，深入工作现场、深入设备内部、深入管理细节，不断发现问题，不断改进，不断提升，争创世界一流管理水平。
标准作业指变电运检工作应严格执行标准化作业，细化工作步骤，量化关键工艺，工作前严格审核，工作中逐项执行，工作后责任追溯，确保作业质量。
第二章管理范围第四条本办法适用于公司系统35kV及以上变压器（电抗器）、断路器、组合电器、隔离开关、开关柜、电流互感器、电压互感器、避雷器、并联电容器、干式电抗器、串联补偿装置、母线及绝缘子、穿墙套管、电力电缆、消弧线圈、高频阻波器、耦合电容器、高压熔断器、中性点隔直装置、接地装置、端子箱及检修电源、站用变、站用交流电源、站用直流电源、构支架、辅助设施、土建设施、避雷针等28类设备和设施的运检工作。
继电保护、自动化等二次设备另行下发。
第五条辅助设施包括防误闭锁装置、SF6气体含量监测设施、采暖、通风、制冷、除湿设施、消防设施、安防设施、防汛排水系统、照明设施、视频监控系统、在线监测装置和智能辅助平台。
变电运维专业报告
变电运维专业报告一、引言变电运维是指对变电站进行日常巡视、维护、检修和管理工作的过程。
变电站作为电能传输和分配的重要环节，其正常运行对于电力系统的稳定运行具有重要意义。
本报告将对变电运维的相关内容进行分析和总结，并提出改进建议，以提高变电站运维的效率和质量。
二、变电运维的基本工作内容变电运维主要包括以下基本工作内容：1.变电站设备巡视与维护：定期对各类设备进行巡视和维护，包括变压器、隔离开关、断路器和保护设备等。
对于发现的问题，及时进行维修或更换。
2.检修与试验：定期对各类设备进行检修和试验，包括断路器的动作试验、变压器的绝缘测试等。
通过检修和试验，确保设备的可靠性和安全性。
3.运行数据分析与评估：对变电站的运行数据进行收集和分析，了解设备的运行状态。
根据数据分析结果，评估设备的可靠性，并制定相应的维护计划。
4.突发事件应对：及时响应突发事件，如设备故障、停电等，采取相应的措施进行处理，恢复电力供应。
5.设备更新与改造：根据设备的年限和技术要求，对变电站的设备进行更新和改造，以提高设备的性能和可靠性。
三、存在的问题在实际的变电运维工作中，存在一些问题需要解决：1.巡视和维护工作的重复和低效问题：巡视和维护工作需要对大量设备进行重复的操作，导致工作时间长且效率低下。
2.设备故障的预测和预防不足：目前大部分变电站的维护仍然依赖于定期巡视和维护，对于设备故障的预测和预防能力相对较弱。
3.数据分析和评估能力有限：虽然变电站可以获取大量运行数据，但对于如何分析和评估这些数据，以制定维护计划和决策仍存在困难。
四、改进措施为了提高变电运维的效率和质量，可以采取以下改进措施：1.引入物联网技术：利用物联网技术，实现对变电站设备的远程监测和控制，减少对人力的依赖，提高巡视和维护工作的效率。
2.引入故障预测与预防技术：利用人工智能和大数据分析技术，对设备运行数据进行分析和模型建立，实现对设备故障的预测和预防。
3.提升数据分析和评估能力：培养专业的数据分析人才，建立数据分析和评估的标准和方法，以提高数据分析和评估的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35KV变电站运行维护实施方案一、说明：1.1编写依据：本方案包含变电站试验和运维方案两部分，因缺乏明确指导性的变电站电压等级、容量、系统设备配置、数量等信息，故在内容上使用通用性的标准，本方案仅供参考，具体需以现场实际情况为准进行进一步的修订和完善。
1.2参考标准：变电站电气一次和二次图纸《电气装置安装工程电气设备交接试验标准》GBJ50150-2006《电气装置安装工程电缆线路施工及验收规范》GBJ50168-2006《电气装置安装工程盘柜及二次回路接线施工及验收规范》GBJ50171-92《电气装置安装工程低压电器施工及验收规范》GBJ50254-96《电气装置安装工程接地装置施工及验收规范》GBJ50169-2006《电气装置安装工程高压电气施工及验收规范》GBJ147-90《电气装置安装工程电缆线路施工及验收规范》GBJ50168-92《施工现场临时用电安全技术规范》JGJ46-88二、运行维护管理的主要工作范围：2.1运行中的日常巡视检查；相关数据、参数、设备运行状况的记录及汇报。
2.2设备运行中出现的隐患、缺陷等异常情况的记录、汇报和处理。
2.3设备出现故障或停运时的检修；计划中的检查性检修；突发性情况下的抢修。
2.4检修或停运时对设备做各项对应性的试验、周期性试验。
三、运行维护工作的详细内容：其中包括运行中的日常检查和巡视、检修中检查项目和处理、停电和不停电时的消缺处理以及相应的周期计划。
3.1一次主设备3.1.1变压器。
充油电抗器呼吸器硅胶应定期检查，发现受潮或变色时应及时晾晒或更换；母线桥热缩检查等工作，接点检查，设备传动试验，示温腊片的粘贴等工作，结合设备停电工作进行。
3.1.2设备接点的红外线测温工作，严格按照《红外线测温管理办法》执行。
35KV站每半年至少一次；每年7月对站内设备接点进行红外线成像一次；新投运带负荷的变电站第一个月内进行一次同时，根据大负荷出现的时间特点应适当增加测温次数；发现接点发热时，缩短巡视周期，依据负荷、温度变化跟踪测温，并做好记录。
3.1.3罐式断路器、端子箱、机构箱内的防潮及封堵设施定期维护、检查，根据防潮需要及时开启。
端子箱、机构箱、通风控制箱定期清理，确保干净整洁，箱门轴润滑每季进行一次；变压器本体蛇皮管、端子箱、机构箱、接地引下线除锈、防腐补漆每半年检查完善一次。
3.1.4通风冷却回路、加热防潮回路、合闸回路电源及切除投入功能检查消缺（电机检修除外）、合闸保险完好性检查每月一次。
未安装自动控制装置者，运行人员应根据气温和负荷状况，及时投撤通风冷却装置，定期投撤备用冷却装置。
3.1.5压缩空气系统得到排污与放水，每周一次。
3.1.6隔离刀闸的拉合试验，防误闭锁的功能试验结合设备停电工作进行。
3.1.7端子箱、机构箱在根据气候允许的条件上，做好通风晾晒工作。
3.1.8充油设备渗漏油油迹处理，每周一次。
3.1.9变电站主变、站用变、YH等设备的定期轮换每半年一次。
变电站照明（包括探照灯、事故照明、应急灯等）每周至少检查一次，开关柜内的照明灯泡的更换结合设备停电进行。
放到设施的检查、维护每月进行一次。
3.1.10一次设备的清扫工作必须按照防污闪工作规定的要求，每三年至少清扫一次，喷涂RTV长效涂料地原则上不进行清扫。
无功补偿设备每季清扫、检查一次。
3.2二次设备3.2.1继电保护及安全自动装置的传动试验结合有关一次设备停电工作进行。
3.2.2变电站中央信号系统的光字和音响信号必须每天进行检测（集控站除外）。
3.2.3配有高频保护的变电站，高频通道检测每日进行一次（无人值班变电站按巡视周期进行）。
3.2.4所有运行中的保护及自动控制装置的压板的正确性、可靠性，每周彻底检查一次；3.2.5二次回路的电缆、保险、把手、空开、按钮应标志齐全，每季检查一次；二次设备的空开、保险每季检查一次完好性和适配性。
3.2.6保护屏、控制屏，端子箱、机构箱都要进行防火封堵每季检查一次，并及时进行补充完善。
3.2.7控制屏上、开关柜上KK把手、控制回路红绿灯具的损坏，要及时发现，及时更换。
3.2.8二次设备（包括控制、保护、直流、站用盘、机构箱、端子箱二次端子、回路）的清扫：户内每半年一次，户外每季进行一次，并保持干净整洁。
同时结合一次设备停电完成相应二次设备的清扫工作。
防尘罩每月进行清扫3.3直流系统、站用系统3.3.1蓄电池电压、比重、温度的测量按有关管理规定按期进行，补加蒸馏水，定期清擦电池外壳和瓷件，每月至少一次。
同时补涂接线柱上的凡士林。
3.3.2每月对储能电容器进行一次检查、清扫，发现有鼓肚、接触不良应及时汇报，及时处理。
3.3.3直流母线电压调整器的底座、抽头键、滑环每半年清擦检查一次，并及时涂凡士林。
3.3.4交、直流屏的熔断器、保险的完好性和适配性每季检查一次。
直流系统的控制、合闸网络检查、维护每季一次。
3.3.5交流低压站用系统（含生活用电）的检查维护，接点检查每月一次。
3.3.6站用系统自投切的投切试验每半年进行一次，并检查切换装置的完好性（包括事故照明的切换）。
3.4防闭锁装置3.4.1变电站每月进行一次防误闭锁检查维护，进行锁具的清洁除锈，及时补充更换破损的防雨帽。
3.4.2微机闭锁两把电脑钥匙应保证一把处于浮充状态，另一把备用钥匙每月至少充电一次。
3.5安全工器具及接地线：3.5.1安全工器具要按照有关的管理制度进行试验，保证耐压合格，标志清楚。
3.5.2安全工器具及接地线存放地点必须干燥、整洁。
安全工器具、接地线。
移动安全设施（如：遮拦）等专项检查维护每周一次。
3.5.3绝缘工具烘干箱的烘干功能设置在自动位置，温度设置在10度。
四、变电站各类电气的试验项目4.1电力变压器（油浸式、SF 6气体绝缘）试验范围序号试验项目周期备注1 红外测温1年至少一次2 油中溶解气体色谱分析（1）35KV 及以上交接时（2）35KV 及以上投运前（3）新装、大修后3 本体绝缘油试验（1）交接时（2）SF 6：1年（3）必要时4 密封性试验按照制造厂要求5 SF 6气体分析（1）大修后（2）必要时6切换开关或选择开关油室绝缘油的击穿电压（1）大修时（2）交接时（3）按变压器预设周期7有载调压切换装置的检查和试验（1）大修后（2）交接时（3）按制造厂规定（4）必要时8测量绕组连同套管的直流电阻（1）交接时（4）大修前、后（5）出口短路后9测量绕组连同套管的绝缘电阻、吸收比或极化指数（1）交接时（2）110KV 及以上：3年（3）110KV 及以下：6年（4）大修前、后（5）投运前（6）必要时10测量绕组连同套管的直流泄漏电流（1）交接时（2）大修前、后（3）投运前（4）必要时11 测量所有分接头的电压比（1）交接时（2）大修后（3）分接开关拆装后（4）更换绕组后（5）必要时12 检查变压器的三相接线组别或单相变压器引出线的极性（1）交接时（2）更换绕组后13 绕组连同套管的交流耐压试验（1）交接时（2）更换绕组后（3）必要时14 测量铁芯接地电流（1）投运后（2）3个月1次15 绕组变形试验（1）交接时（2）更换绕组后（3）出口短路后（4）110KV 及以上：6年16 测量零序阻抗继电保护有要求时17 测量空载电流和空载损耗（1）更换绕组后（2）必要时18 测量短路阻抗和负载损耗（1）更换绕组后（2）必要时19 额定电压下的冲击合闸试验（1）交接时（2）更换绕组后20套管电流互感器试验（1）交接时（2）大修后4.2互感器试验范围4.2.1电流互感器试验范围序号试验项目周期备注1 红外测温1年至少一次2 测量SF6气体湿度（1）交接时（2）大修后（3）3年（4）必要时3 密封性能试验（1）交接时（2）大修后（3）必要时4 绝缘油试验（1）对绝缘性能有怀疑时（2）必要时5 油中溶解气体色谱分析（1）交接时（2）必要时6 测量绕组及末屏的绝缘电阻（1）交接时（2）110KV及以上：3年（3）110KV及以下：6年（4）大修后（5）投运前（6）必要时7 测量绕组的直流电阻（1）交接时（2）大修后（3）必要时8 检查极性（1）交接时（2）大修后（3）必要时9 局部放电试验（1）交接时（2）大修后（3）必要时10 交流耐压试验（1）交接时（2）大修后（3）必要时11 误差测量及变比检查（1）交接时（2）大修后（3）必要时12 测量励磁特性曲线（1）交接时（2）必要时继电保护有要求时4.2.2电磁式电压互感器试验范围序号试验项目周期备注1 红外测温1年至少一次2 测量SF6气体湿度（1）交接时（2）大修后（3）3年（4）必要时3 密封性能试验（1）交接时（2）大修后（3）必要时4 绝缘油试验（1）对绝缘性能有怀疑时（2）必要时5 油中溶解气体色谱分析（1）交接时（2）必要时6 测量绕组及末屏的绝缘电阻（1）交接时（2）大修后（3）投运前（4）必要时7 测量绕组的直流电阻（1）交接时（2）大修后（3）必要时8 检查极性（1）交接时（2）大修后（3）必要时9 局部放电试验（1）交接时（2）大修后（3）必要时10 交流耐压试验（1）交接时（2）大修后（3）必要时11 误差测量及变比检查（1）交接时（2）更换绕组后（3）接线变动后12 测量励磁特性曲线（1）交接时（2）必要时4.2.3电容式电压互感器试验范围序号试验项目周期备注1 红外测温1年至少一次2 测量绝缘电阻（1）交接时（2）大修后（3）投运前（4）必要时3 检查接线组别和极性（1）交接时（2）更换绕组后（3）必要时4 电磁单元检查（1）交接时（2）大修后（3）必要时5 误差测量及变比检查（1）交接时（2）更换分压电容器后（3）必要时6 密封性能检查（1）交接时（2）大修后（3）必要时4.3套管试验范围序号试验项目周期备注1 红外测温1年至少一次2 绝缘油试验（1）对绝缘性能怀疑时（2）必要时3 油中溶解气体色谱分析（1）对绝缘性能怀疑时（2）必要时4 测量绝缘电阻（1）交接时（2）110KV及以上：3年（3）110KV及以下：6年（4）大修后（5）投运前（6）必要时5 交流耐压试验（1）交接时（2）大修后（3）必要时4.4母线试验范围4.4.1金属封闭母线试验范围序号试验项目周期备注1 测量绝缘电阻（1）交接时（2）大修时2 交流耐压试验（1）交接时（2）大修后（3）必要时4.4.2一般母线试验范围序号试验项目周期备注1 红外测温1年至少一次2 相位检查（1）交接时（2）大修时3 测量绝缘电阻（1）交接时（2）大修时（3）6年4 交流耐压试验（1）交接时（2）大修时（3）6年4.5避雷器试验范围4.5.1普阀、磁吹型避雷器试验范围序号试验项目周期备注1 红外测温1年至少一次2 测量绝缘电阻（1）交接时（2）必要时（3）1-3年3 测量底座绝缘电阻（1）交接时（2）必要时4 测量电导电流及串联组合元件的非线性因数差值（1）交接时（2）必要时（3）1-3年5 测量运行电压下的交流泄漏电流（1）每年雷雨季节前（2）必要时6 工频放电电压（1）交接时（2）必要时（3）1-3年7 检查放电计数器动作情况及在线监测装置指示（1）交接时（2）必要时（3）每周巡视并记录1次8检查密封情况必要时4.5.2金属氧化物避雷器试验范围序号试验项目周期备注1 红外测温1年至少一次2 测量绝缘电阻（1）交接时（2）必要时3 测量底座绝缘电阻（1）交接时（2）必要时4 测量直流参考电压及0.75倍直流参考电压下的泄流电流（1）交接时（2）必要时5 测量运行电压下的交流泄漏电流（1）每年雷雨季节前（2）必要时6 测量工频参考电压和持续电流（1）交接时（2）必要时7 检查放电计数器动作情况及在线监测装置指示（1）交接时（2）必要时8 工频放电电压（1）交接时（2）必要时。
