直线导轨的安装步骤教学内容
安装导轨使用方法
安装导轨使用方法
嘿呀！今天咱们来好好聊聊安装导轨的使用方法呢！
首先呀，咱们得搞清楚啥是安装导轨。
哎呀呀，其实它就是一种能让各种部件顺滑移动的装置啦！
那安装导轨咋用呢？听我慢慢道来哈！
第一呢，在安装之前，你得把准备工作做好哇！先检查一下导轨的部件有没有损坏呀？有没有缺少啥零件呢？这可太重要啦！
然后呢，找到合适的安装位置。
哎呀呀，这位置可得选准喽，不然安装完了也不好用呀！你得根据实际需求，看看是要水平安装还是垂直安装呢？
接着哇，开始安装导轨的时候，一定要注意螺丝的紧固程度哟！松了可不行，太紧了也不好呢！这中间的度可得把握好哇！
还有哇，安装过程中要时不时地检查一下导轨的平整度和直线度呢！这要是歪歪扭扭的，那可就麻烦大啦！
再来说说安装完成之后。
哇哦，别以为这就完事儿啦！你得进行测试呀！来回推动一下看看是不是顺畅无阻呢？
要是发现有点卡顿或者不顺畅，哎呀呀，那得赶紧找原因啦！是安装有问题，还是导轨本身有瑕疵呢？
另外呢，在使用导轨的过程中，要定期进行保养和维护哟！擦擦灰尘，加点润滑油啥的。
这样导轨才能用得长久哇！
总之哇，安装导轨的使用方法看起来简单，其实里面的门道可多着呢！大家一定要认真仔细，可别马虎大意哟！怎么样，是不是对安
装导轨的使用方法有点清楚啦？。
直线导轨的安装步骤教学内容
直线导轨的安装步骤教学内容
安装直线导轨的教学内容
一、准备工作
1、准备需要安装的直线导轨（一般包括主导轨、从动导轨和定位导轨）；
2、检查规格和质量，确保机械装置的表面光滑和无污染；
3、检查安装面是否平整，安装面材料的质量，以及尺寸是否准确；
4、安装时要注意主导轨、从动导轨、定位导轨的安装顺序，选择不同的固定工具。
二、安装步骤
1、安装定位导轨：先用硬毛刷将安装面的灰尘清除干净，然后用改锥将定位导轨固定在安装面上，再用扳手将固定螺钉拧紧。
2、安装从动导轨：将从动导轨放置在定位导轨上，用改锥将其固定在安装面上，再用扳手将固定螺钉拧紧。
3、安装主导轨：将主导轨的一端放置在从动导轨的滑块处，再将另一端的导轨横放在定位导轨上，用改锥将其固定在安装面上，最后用扳手拧紧固定螺钉。
4、检查安装：安装完毕后，需要进行检查，确认安装的所有元件是否正确，螺栓是否牢固，导轨是否定位准确，机械装置的动作是否顺畅，是否有安全隐患等。
三、维护和保养
1、定期检查：安装完成后，应定期检查主导轨、从动导轨和定位导轨的夹紧器，如发现松动，及时用扳手将其拧紧。
2、日常清洁保养：定期清洁机械装置表面。

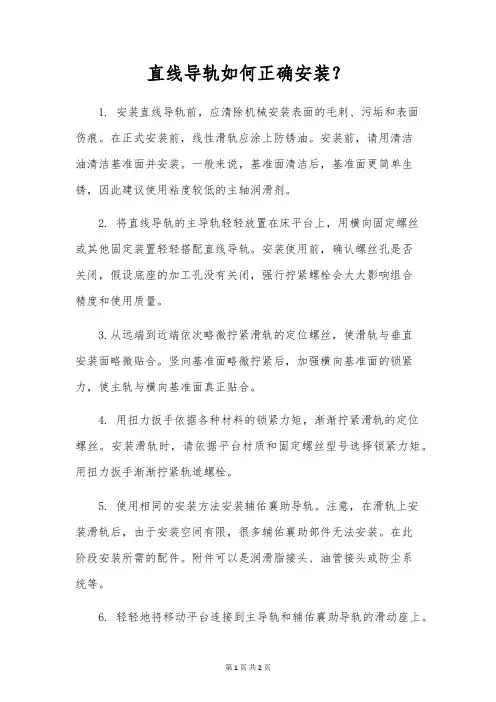

直线导轨如何正确安装？
直线导轨如何正确安装？1. 安装直线导轨前，应清除机械安装表面的毛刺、污垢和表面伤痕。
在正式安装前，线性滑轨应涂上防锈油。
安装前，请用清洁油清洁基准面并安装。
一般来说，基准面清洁后，基准面更简单生锈，因此建议使用粘度较低的主轴润滑剂。
2. 将直线导轨的主导轨轻轻放置在床平台上，用横向固定螺丝或其他固定装置轻轻搭配直线导轨。
安装使用前，确认螺丝孔是否关闭，假设底座的加工孔没有关闭，强行拧紧螺栓会大大影响组合精度和使用质量。
3.从远端到近端依次略微拧紧滑轨的定位螺丝，使滑轨与垂直安装面略微贴合。
竖向基准面略微拧紧后，加强横向基准面的锁紧力，使主轨与横向基准面真正贴合。
4. 用扭力扳手依据各种材料的锁紧力矩，渐渐拧紧滑轨的定位螺丝。
安装滑轨时，请依据平台材质和固定螺丝型号选择锁紧力矩。
用扭力扳手渐渐拧紧轨道螺栓。
5. 使用相同的安装方法安装辅佑襄助导轨。
注意，在滑轨上安装滑轨后，由于安装空间有限，很多辅佑襄助部件无法安装。
在此阶段安装所需的配件。
附件可以是润滑脂接头、油管接头或防尘系统等。
6. 轻轻地将移动平台连接到主导轨和辅佑襄助导轨的滑动座上。
7. 首先拧紧移动平台上的横向紧固螺钉，安装定位后按以下次序进行。
直线导轨的安装没有横向定位的安装：1. 首先将导轨放置在一个平面上，然后用螺栓将直线导轨的两个端点轻轻固定，然后在其旁边放置一把尺子。
将直尺与导轨平行放置，沿直尺移动千分表测量a1与a2之间的距离，并依据直尺对导轨进行微调，直到千分表的数量达到预期值。
2. 从远端到近端依次拧紧螺钉。
拧紧螺钉的扭矩应参照上述示例中的扭矩表值。
全部螺栓拧紧后，用千分表从导轨的一端滑到另一端，以确保平行性。
安装面无侧向定位时，若从导轨中心安装螺钉，由于螺栓与安装孔之间的摩擦，简单造成导轨的细小变形。
建议从远端到近端依次拧紧螺钉。
3. 这时只能用全固定的直线导轨作为参考导轨，并在从动直线导轨两端临时拧紧螺钉，然后将百分表置于参考导轨的两个滑块上，并千分表移动仪表读数，然后从一端拧紧调整导轨的螺栓。
直线导轨安装规范2010.11.15
11. 接通各滑块的润滑油路，目的是减小摩擦阻力，降低驱动功率，提高效率，减少导轨磨损，防 止导轨腐蚀；避免低速重载下发生爬行现象，并减少振动；降低高速时摩擦热，减少热变形。
12. 安装导轨的防护装置，目的是用来防止切屑、灰尘等赃物落到导轨表面，以免使导轨擦伤、生 锈和过早的磨损。因此，在运动导轨端部安装刮板或防护罩，使导轨不外露。 所需工具和辅助设备：
5
6. 使用同样的安装方式安装副导轨。 7. 附属件的安装，由于滑块座安装到线性导轨上以后，后续许多附属件由于安装空间有限无法安 装，必须于此阶段将所须附件一并安装。(附件可能为油嘴、油管接头、或是防尘系统等。) 8. 滑块座（即：工作台面，主轴箱体等）的安装 我们只要将滑块座置于滑块的平面上，并对准安装螺钉孔，轻轻地压紧；拧紧基准侧滑块座侧面的 压紧装置，使滑块的基准侧面紧贴滑块座的基准侧面；按对角线顺序拧紧基准侧和非基准侧滑块座与滑 块连接的各个螺钉。如下图所示，其余依此类推。
6
16
8
18
10
21
12
24
14
30
17
36
19
直线导轨用紧固螺钉的拧紧力矩表
螺钉 规格 M4 M5 M6 M8 M10 M12 M14 M16 M20
钢 拧紧力矩 N.m （螺钉 12.9 级）
4 8.8 13.7 30 68 120 157 196 382
铸铁 拧紧力矩 N.m （螺钉 12.9 级）
2.7 5.9 9.2 20 45 78 105 131 255
注:此表中数值为无润滑剂时的螺栓拧紧力矩。
8
拼接直线导轨在安装时，各段导轨所标记的数字和字母要匹配。拼接面拼接在一起时，可用滑座滑 过接缝处，这样可以有效地校正导轨。

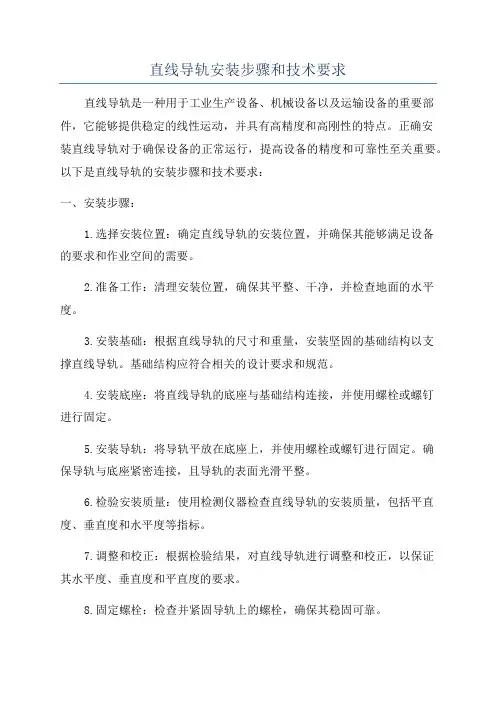

直线导轨安装步骤和技术要求
直线导轨安装步骤和技术要求直线导轨是一种用于工业生产设备、机械设备以及运输设备的重要部件，它能够提供稳定的线性运动，并具有高精度和高刚性的特点。
正确安装直线导轨对于确保设备的正常运行，提高设备的精度和可靠性至关重要。
以下是直线导轨的安装步骤和技术要求：一、安装步骤：1.选择安装位置：确定直线导轨的安装位置，并确保其能够满足设备的要求和作业空间的需要。
2.准备工作：清理安装位置，确保其平整、干净，并检查地面的水平度。
3.安装基础：根据直线导轨的尺寸和重量，安装坚固的基础结构以支撑直线导轨。
基础结构应符合相关的设计要求和规范。
4.安装底座：将直线导轨的底座与基础结构连接，并使用螺栓或螺钉进行固定。
5.安装导轨：将导轨平放在底座上，并使用螺栓或螺钉进行固定。
确保导轨与底座紧密连接，且导轨的表面光滑平整。
6.检验安装质量：使用检测仪器检查直线导轨的安装质量，包括平直度、垂直度和水平度等指标。
7.调整和校正：根据检验结果，对直线导轨进行调整和校正，以保证其水平度、垂直度和平直度的要求。
8.固定螺栓：检查并紧固导轨上的螺栓，确保其稳固可靠。
9.清理和保养：清理直线导轨及其周围的环境，定期进行保养维护，保证其正常运行。
二、技术要求：1.安装精度：直线导轨的安装精度直接影响到设备的运行精度和可靠性。
根据设备的要求，确保直线导轨的安装精度达到相关标准和规范的要求。
2.基础结构：直线导轨的基础结构必须满足承受直线导轨重量和振动的要求，并且能够保持稳定的支撑。
基础结构的设计和施工要符合相关的规范和标准。
3.底座固定：底座与基础结构的固定要牢固可靠，并且能够保证导轨的水平度和垂直度。
4.导轨表面状态：直线导轨的表面应保持光滑平整，并且没有明显的缺陷和损伤。
必要时可以进行抛光处理以提高其表面质量。
5.螺栓固定：导轨上的螺栓必须牢固可靠，并且要根据要求进行正确的紧固力度。
螺栓的选择和紧固要符合相关的标准和规范。
6.检测和校正：安装完成后，必须对直线导轨进行检测和校正，以确保其满足设计要求和运行要求。
直线导轨的安装步骤PPT课件
步骤3
③：刚才被完全固定的导轨此时可以当做基准轨使用了，在从动导
轨的两端各暂时拧上一个螺钉。然后在基准轨的两个滑块上放置千 分表，移动千分表边读数边把调整轨的螺栓从一端向另一端依次锁 紧。
完全固定的导轨
临时固定
步骤4
④：按照图示的顺序把移动平台安装到导轨的滑块上，推动平台
看是否顺畅有无卡滞现象，如果有需要对导轨滑块的螺钉进行调整 直至顺畅滑行。
3.1 4.2 6.3 10.5 22 47.2 73.5 157.5 356.7 630 840 1050
注意:安装滑轨时请按照平台材质及固定螺丝的型号选用锁紧扭 矩，请使用扭力扳手将滑轨螺栓慢慢迫紧。
步骤5
⑤：使用相同安装方式安装副轨，注意滑座安装上线性滑轨后，
后续许多附属件由于安装空间有限无法安装，必须于此阶段将所 须附件一并安装。(附件可能为油嘴、油管接头、或是防尘系统等)。
步骤6
⑥：轻轻安置移动平台到主轨与副轨的滑座上。
步骤7
⑦：先锁紧移动平台上的侧向迫紧螺丝，安装定位后将在依照
下列顺序进行。
滑轨无侧向定位装配面的安装
在无侧向定位装配面的安装例中为确保从动侧滑轨与基准侧滑轨间 的平行度，滑轨可按下列所示安装：
步骤1
①：首先将导轨放置到平面上，然后将导轨两个端点用螺栓轻轻
基准导轨
治具使线轨与侧向安装面轻轻贴合。
注意:安装使用前要确认螺丝孔是否吻合，假设底座加工孔不吻 合又强行锁紧螺栓，会大大影响到组合精度与使用品质。
步骤3
③：由远端向近端按顺序将滑轨的定位螺丝稍微旋紧，使轨道
与垂直安装 面稍微贴合。垂直基准面稍微旋紧后，加强侧向基准 面的锁紧力，使主轨可以确实贴合侧向基准面。
直线导轨的几种安装方法！
直线导轨的几种安装方法！
随着高精密的直线导轨在工业自动化中运用的广泛性，掌握一定的安装技巧是很有必要的，掌握好正确的安装直线导轨的方法，提高导轨的使用寿命与使用精度。
在无侧向定位装配面的安装中为确保从动侧滑轨与基准侧滑轨间的平行度。
一、使用安装基准面安装方法
先使用装配螺丝将直线导轨底部基准面大概固定于床台底部装配面，再用虎钳将滑轨侧边基准面逼紧床台侧边装配面，以确定滑轨位置后，使用扭力扳手，一定的扭力按顺序锁紧固定螺丝，将滑轨底部基准面逼紧床台底部装配面。
二、从动侧直线导轨的安装1、直线块规法
将直线块规置于两支直线导轨间，使用千分量表校准直线块规，使之与基准侧滑轨之侧边基准面平行，再依直线块规校准从动侧滑轨，从动轨的一端开始校准并依序以特定的扭力锁紧装配螺丝。
2、移动平台法
将基准侧两个滑块固定在一个测定平台上，而从动侧只装上一个滑块，滑轨和滑块都尚未固定于床台与平台，使用附于从动侧滑块顶面千分量表，量测从动侧滑块的侧基准面，从动直线导轨的一端开始校准并依序以特定的扭力锁紧装配螺丝。
3、效仿基准侧滑轨法
将基准侧直线导轨的两个滑块及从动侧导轨其中一个滑块固定于平台，再将从动侧的滑轨及其另一个滑轨约略分别固定于床台及平台，以基准侧滑轨为准移动平台，从滑轨一端开始，边确认从动侧直线导轨的滚动阻力，边依序以特定的扭力锁紧装配螺丝。
4、专用工具法
使用专业工具确定从动侧滑轨的位置，并依序以特定的扭力锁紧装配螺丝。
直线导轨的标准安装方法
工序一：撤开外、内包装、对直线导轨、滑座品质进行确认；注意事项：1.对直线导轨要轻拿轻放；2.撤包装时注意不要划伤、损坏直线3.擦拭干净直线导轨上的防锈油，方可移动滑块测试。
工具：剪刀，干净干布检验事项：滑块是否运行顺畅，手感有无不畅；滑块中是否有润滑脂；检查导轨平面度、直线度是否符合要求，在公差范围内；另外滑动不畅的要退货处理；没有润滑脂的要退货或补充润滑脂。
工序二：在安装前要对安装面做清除、清洁工作；注意事项：在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕。
工具：锉刀，砂布，油石检验事项：安装部位要清角、光滑无毛刺；安装面要清洁干净；安装面倒角半径不大于3.5mm，若发现过大或凸出应及时处理。
工序三：检测安装面平面度注意事项：面长时要分段，交叉检测工具：直尺或水平尺技术要求：面平面度不超差（0.1/500mm）工序四：将主导轨安装到基准位置上注意事项：1.将主导轨轻轻安置在基准面，导轨安装基准靠到基准边（销）上。
2.使用侧向固定块/销或其他固定方式使线轨与侧向安装边轻轻贴合。
工具：内六角扳手检验事项：检查导轨上孔位与安装面上孔位是否偏差；工序五：锁紧主导轨；保证导轨直线度（它是副导轨的基准）注意事项：1.顺序是由中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，不完全锁紧，使轨道与垂直安装面稍微贴合。
可以得到较稳定的精度；垂直基准面稍微旋紧后再加强侧向基准边的锁紧力，使主轨可以确实贴合侧向基准边；用靠销调整导轨直线度；2.使用扭力扳手将装配螺钉依照规定的扭力值慢慢锁紧。
工具：扭力扳手，内六角扳手；技术要求：1，导轨直线度要求0.025/500mm；2，螺栓锁紧要做紧固标记；工序六：锁紧滚珠靠销或靠块注意事项：用沉头螺栓固定滚珠靠销或靠块，工具：内六角扳手检验事项：螺栓锁紧要做紧固标记；工序七：安装副导轨注意事项：使用同样安装方式安装副导轨，注意个别安装滑座至主轨与副轨上，后续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步骤2
②：由远端向近端依次锁紧螺钉，螺钉锁紧扭矩参照上例中的扭
矩表数值。所有的螺栓拧紧后用千分表从导轨一段滑到另一端确 保平行度。
注意: 当无侧向定位装配面时，如果螺钉从导轨中部开始安装， 由于安装螺栓和安装孔之间存在的摩擦，很容易造成导轨的微小 S变形，建议由远端向近端依次锁紧螺钉。
治具使线轨与侧向安装面轻轻贴合。
注意:安装使用前要确认螺丝孔是否吻合，假设底座加工孔不吻 合又强行锁紧螺栓，会大大影响到组合精度与使用品质。
步骤3
③：由远端向近端按顺序将滑轨的定位螺丝稍微旋紧，使轨道
与垂直安装 面稍微贴合。垂直基准面稍微旋紧后，加强侧向基准 面的锁紧力，使主轨可以确实贴合侧向基准面。
步骤4
④：使用扭力扳手，依照各种材质锁紧扭矩将滑轨之定位螺丝
慢慢旋紧。
步骤4直线滑轨的螺栓锁紧扭矩
螺丝规格
Screw size
M2 M2.3 M2.6
M3 M4 M5 M6 M8 M10 M12 M14 M16
Tightening torque ( kgf*cm ) – hexagonal socket screw
钢(Steel)
铸铁(Cast Iron)
铝合金 (Aluminum)
6.3
4.2
3.1
8.4
5.7
4.2
12.6
8.4
6.3
21
13.6
10.5
44.1
29.3
22
94.5
63
47.2
146.7
98.6
73.5
325.7
215.3
157.5
724.2
483.2
356.7
1264.2
840
630
ห้องสมุดไป่ตู้1682.1
1125
840
2100
1403.5
1050
注意:安装滑轨时请按照平台材质及固定螺丝的型号选用锁紧扭 矩，请使用扭力扳手将滑轨螺栓慢慢迫紧。
步骤5
⑤：使用相同安装方式安装副轨，注意滑座安装上线性滑轨后，
后续许多附属件由于安装空间有限无法安装，必须于此阶段将所 须附件一并安装。(附件可能为油嘴、油管接头、或是防尘系统等)。
基准导轨
步骤6
⑥：轻轻安置移动平台到主轨与副轨的滑座上。
步骤7
⑦：先锁紧移动平台上的侧向迫紧螺丝，安装定位后将在依照
下列顺序进行。
滑轨无侧向定位装配面的安装
在无侧向定位装配面的安装例中为确保从动侧滑轨与基准侧滑轨间 的平行度，滑轨可按下列所示安装：
步骤1
①：首先将导轨放置到平面上，然后将导轨两个端点用螺栓轻轻
直
线
导
制 作
轨
人 ：
安杨
装伟
步
骤
标准范例
从动侧
基准侧
上图为平行使用安装的标准范例，本范例中的安装平台具备下列特征: 1.固定平台(Base)具备两个安装线轨的基准面(Datum plane)。 2.移动平台(table)具备一个侧向定位的基准面以及迫紧螺丝。 3.基准侧(Master side)与移动平台(table)迫紧螺丝为同侧位置。
步骤3
③：刚才被完全固定的导轨此时可以当做基准轨使用了，在从动导
轨的两端各暂时拧上一个螺钉。然后在基准轨的两个滑块上放置千 分表，移动千分表边读数边把调整轨的螺栓从一端向另一端依次锁 紧。
完全固定的导轨
临时固定
步骤4
④：按照图示的顺序把移动平台安装到导轨的滑块上，推动平台
看是否顺畅有无卡滞现象，如果有需要对导轨滑块的螺钉进行调整 直至顺畅滑行。
步骤1
①：在安装直线导轨之前必须清除机械安装面的毛边、污物
及表面伤痕。
油石
