顶管专项施工方案(最终修改)

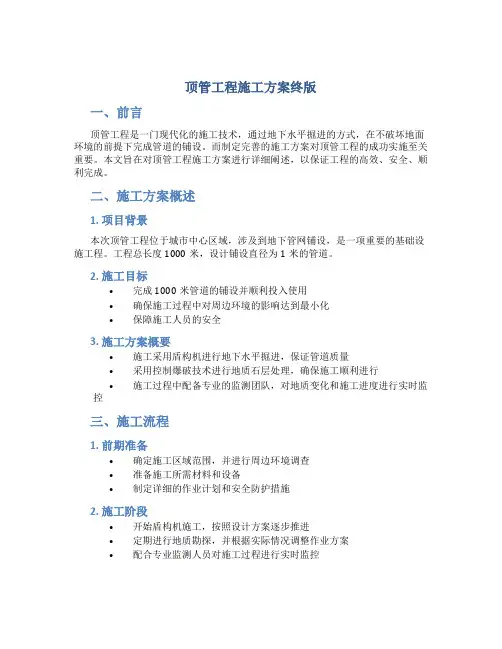

顶管工程施工方案终版Microsoft Word
顶管工程施工方案终版一、前言顶管工程是一门现代化的施工技术，通过地下水平掘进的方式，在不破坏地面环境的前提下完成管道的铺设。
而制定完善的施工方案对顶管工程的成功实施至关重要。
本文旨在对顶管工程施工方案进行详细阐述，以保证工程的高效、安全、顺利完成。
二、施工方案概述1. 项目背景本次顶管工程位于城市中心区域，涉及到地下管网铺设，是一项重要的基础设施工程。
工程总长度1000米，设计铺设直径为1米的管道。
2. 施工目标•完成1000米管道的铺设并顺利投入使用•确保施工过程中对周边环境的影响达到最小化•保障施工人员的安全3. 施工方案概要•施工采用盾构机进行地下水平掘进，保证管道质量•采用控制爆破技术进行地质石层处理，确保施工顺利进行•施工过程中配备专业的监测团队，对地质变化和施工进度进行实时监控三、施工流程1. 前期准备•确定施工区域范围，并进行周边环境调查•准备施工所需材料和设备•制定详细的作业计划和安全防护措施2. 施工阶段•开始盾构机施工，按照设计方案逐步推进•定期进行地质勘探，并根据实际情况调整作业方案•配合专业监测人员对施工过程进行实时监控3. 收尾阶段•完成管道铺设后进行质量检测•进行工程验收，确保工程符合相关标准•完成环境恢复工作，还原施工区域四、技术要点1. 盾构机施工盾构机施工是本次顶管工程的关键技术之一。
通过盾构机进行地下水平掘进，可以在不破坏地面的情况下完成管道铺设，大大提高了施工效率。
2. 控制爆破技术地质石层处理是顶管工程中的重要环节，控制爆破技术可以有效处理硬质地质石层，保障盾构机的顺利推进。
3. 监测技术施工过程中的监测技术可以实时监控地质变化和施工进度，及时发现问题并进行调整，保证施工顺利进行。
五、总结本文对顶管工程施工方案进行了详细的阐述，从项目背景、施工流程、技术要点等方面进行了详细描述。
通过严谨的施工方案的制定，可以保障顶管工程的高效、安全、顺利完成，实现工程目标。
顶管工程施工方案(3篇)
第1篇一、工程概况本工程为某市新建的一条城市地下排水管道工程，全长约3公里，管径为DN1000mm，采用HDPE双壁波纹管。
由于施工场地受限，且部分路段穿越既有道路、地下管线等，因此决定采用顶管施工方法进行管道铺设。
二、施工准备1. 组织准备- 成立顶管工程施工项目部，明确项目经理、技术负责人、施工负责人等岗位责任。
- 组织施工人员进行技术培训和安全教育，确保施工人员具备相应的专业技能和安全意识。
2. 技术准备- 对顶管施工技术进行详细研究，包括顶管设备的选型、施工工艺、质量控制等。
- 编制顶管工程施工方案，明确施工步骤、质量要求、安全措施等。
3. 材料准备- 根据工程量，提前采购HDPE双壁波纹管、钢管、橡胶密封圈、顶管设备等材料。
- 对材料进行检验，确保质量符合设计要求。
4. 设备准备- 选择合适的顶管设备，包括顶管机、后座、导向系统、推进系统等。
- 对设备进行检验和维护，确保其性能良好。
5. 场地准备- 清理施工现场，确保施工场地平整、开阔。
- 设置施工围挡，做好安全防护措施。
三、施工工艺1. 施工流程- 测量放线：根据设计图纸，进行测量放线，确定顶管起点和终点位置。
- 前期挖掘：在顶管起点开挖工作井，井深应满足顶管设备吊装要求。
- 设备组装：将顶管机、后座、导向系统、推进系统等设备组装在顶管井内。
- 预埋管道：在顶管井内预埋管道，管道接口应采用热熔连接。
- 吊装顶管机：将顶管机吊装到顶管井内，确保其水平稳定。
- 顶管施工：启动顶管机，开始顶管施工，推进管道穿越障碍物。
- 后期回填：顶管施工完成后，进行工作井回填，并对管道进行检测和验收。
2. 顶管设备- 顶管机：采用履带式顶管机，其长度应满足管道长度要求。
- 后座：采用固定式后座，确保顶管机稳定。
- 导向系统：采用导向装置，确保管道轴线正确。
- 推进系统：采用液压系统，提供顶管动力。
3. 施工技术- 顶管施工前，应对地下管线、地下障碍物进行探测，确保管道安全穿越。
过河顶管施工专项方案修改

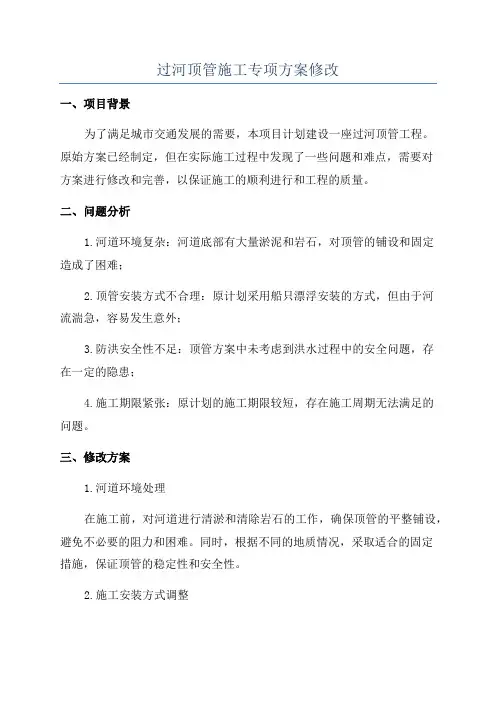

过河顶管施工专项方案修改一、项目背景为了满足城市交通发展的需要，本项目计划建设一座过河顶管工程。
原始方案已经制定，但在实际施工过程中发现了一些问题和难点，需要对方案进行修改和完善，以保证施工的顺利进行和工程的质量。
二、问题分析1.河道环境复杂：河道底部有大量淤泥和岩石，对顶管的铺设和固定造成了困难；2.顶管安装方式不合理：原计划采用船只漂浮安装的方式，但由于河流湍急，容易发生意外；3.防洪安全性不足：顶管方案中未考虑到洪水过程中的安全问题，存在一定的隐患；4.施工期限紧张：原计划的施工期限较短，存在施工周期无法满足的问题。
三、修改方案1.河道环境处理在施工前，对河道进行清淤和清除岩石的工作，确保顶管的平整铺设，避免不必要的阻力和困难。
同时，根据不同的地质情况，采取适合的固定措施，保证顶管的稳定性和安全性。
2.施工安装方式调整为了提高安全性，修改顶管的安装方式。
采用陆上顶管施工方式，即将顶管先安装在陆地上，然后再将其转移到河道上。
这样可以避免直接在河流中作业，有效降低意外风险，并提高施工效率。
3.加强洪水安全性在顶管方案中增加洪水安全性的考虑，确保建设的安全性和可靠性。
例如，在顶管两侧增设防洪闸门，以应对突发的洪水情况。
同时，结合当地的实际降雨情况，调整顶管的高度和强度，以便在洪水过程中具备足够的承载能力。
4.优化施工进度针对施工期限紧张的问题，对施工进度进行合理规划和优化。
优先考虑关键节点的施工安排，采取夜间施工、并行施工等措施，缩短施工周期，减少不必要的延误。
同时，合理安排人力物力，提高施工效率。
四、施工方案的可行性1.河道环境处理和施工安装方式调整是常规的工程实施方法，具备可操作性。
2.加强洪水安全性是对施工方案的完善和升级，提高了工程的可靠性。
3.优化施工进度是通过计划调整和管理优化来实现，具备可行性。
五、预期效果1.提高施工安全性：通过河道环境处理和施工安装方式调整，减少了意外风险，提高了施工安全性。
顶管施工专项方案

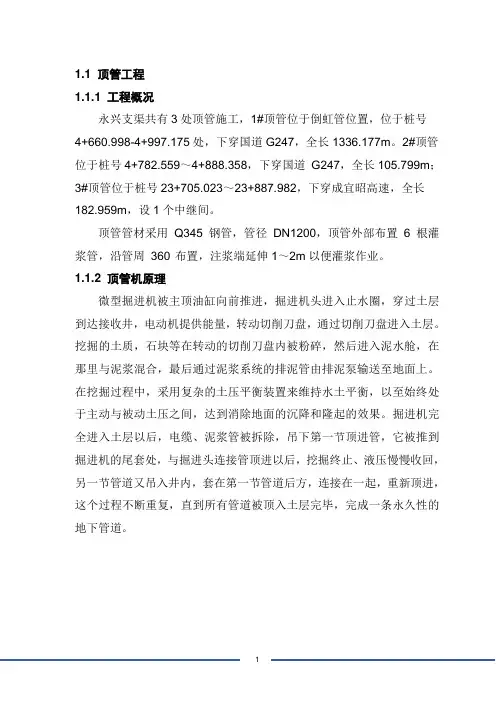

1.1 顶管工程1.1.1 工程概况永兴支渠共有3处顶管施工，1#顶管位于倒虹管位置，位于桩号4+660.998-4+997.175处，下穿国道G247，全长1336.177m。
2#顶管位于桩号4+782.559～4+888.358，下穿国道G247，全长105.799m；3#顶管位于桩号23+705.023～23+887.982，下穿成宜昭高速，全长182.959m，设1个中继间。
顶管管材采用Q345 钢管，管径DN1200，顶管外部布置 6 根灌浆管，沿管周360°布置，注浆端延伸1～2m以便灌浆作业。
1.1.2 顶管机原理微型掘进机被主顶油缸向前推进，掘进机头进入止水圈，穿过土层到达接收井，电动机提供能量，转动切削刀盘，通过切削刀盘进入土层。
挖掘的土质，石块等在转动的切削刀盘内被粉碎，然后进入泥水舱，在那里与泥浆混合，最后通过泥浆系统的排泥管由排泥泵输送至地面上。
在挖掘过程中，采用复杂的土压平衡装置来维持水土平衡，以至始终处于主动与被动土压之间，达到消除地面的沉降和隆起的效果。
掘进机完全进入土层以后，电缆、泥浆管被拆除，吊下第一节顶进管，它被推到掘进机的尾套处，与掘进头连接管顶进以后，挖掘终止、液压慢慢收回，另一节管道又吊入井内，套在第一节管道后方，连接在一起，重新顶进，这个过程不断重复，直到所有管道被顶入土层完毕，完成一条永久性的地下管道。
图1-1管机原理图掘进机在掘进过程中，采用了激光导向控制系统。
位于工作后方的激光经纬仪发出激光束，调整好所需的标高及方向位置后，对准掘进机内的定位光靶上，激光靶的影像被捕捉到机内摄像机的影像内，并输送到挖掘系统的电脑显示屏内。
操作者可以根据需要开启位于掘进机内置式油缸进行伸缩，为达到纠偏的目的，调整切削部分头部上下左右高度。
在整个掘进过程中，甚至可以获得控制整个管道水平、垂直向30cm内的偏离精度。
（1）顶管机主要参数①、切削刀盘电机功率（KW）：3×22 转速(r/min)：2.8转矩（KN·m）：220 对抗土压（KN /m2）：＜500②、纠偏系统纠偏油缸推力（KN）：800 纠偏油缸拉力（KN）：500 纠偏油缸数量（个）：4 纠偏角度：（上下、左右）2.5°油压（MPa）：31.5 排量（l/min）：2.5电动功率（KW）：2.2③、进排浆管道直径（mm）：Φ100④、重量（kg）：约16000⑤、测量系统：用J2激光经纬仪导向当工作井完成以后，经调试完毕的液压系统，顶管掘进机便通过运输至施工位置，并安装就位至导轨上。
地下顶管施工方案(3篇)
第1篇本项目为地下顶管施工项目，位于某城市某道路下，道路宽度为30米，地下水位较深，地质条件复杂。
顶管施工段长度为300米，管径为DN1000mm，采用非开挖技术进行施工。
二、施工准备1. 施工组织（1）成立地下顶管施工项目组，负责项目的组织、协调、实施等工作。
（2）配备必要的施工人员、机械设备和施工材料。
2. 施工材料（1）管材：采用预应力钢筒混凝土管（PCCP），管材长度为6米，直径为DN1000mm。
（2）顶管机具：顶管机、导向系统、液压系统、润滑系统、控制系统等。
（3）施工材料：水泥、砂石、钢筋、焊条、密封材料等。
3. 施工技术准备（1）熟悉设计图纸，了解工程地质、水文地质、周围环境等情况。
（2）编制施工组织设计，明确施工工艺、施工流程、施工质量控制措施等。
（3）对施工人员进行技术交底，确保施工人员掌握施工技术要求。
三、施工工艺1. 施工流程（1）现场测量放样：根据设计图纸，进行现场测量放样，确定顶管施工位置。
（2）顶管机就位：将顶管机放置在施工现场，调整顶管机位置，确保顶管机中心线与设计中心线一致。
（3）导向系统安装：安装导向系统，确保顶管机在施工过程中保持直线前进。
（4）顶管施工：启动顶管机，进行顶管施工。
（5）管节连接：将管节连接，确保管节连接牢固。
（6）回填土：顶管施工完成后，进行回填土，确保管道稳定。
2. 施工方法（1）顶管机就位：将顶管机放置在施工现场，调整顶管机位置，确保顶管机中心线与设计中心线一致。
（2）导向系统安装：安装导向系统，确保顶管机在施工过程中保持直线前进。
（3）顶管施工：1）开孔：在顶管机前方开挖孔洞，孔洞尺寸略大于管径。
2）顶管：启动顶管机，将管材顶入孔洞，同时进行挖掘作业。
3）管节连接：将管节连接，确保管节连接牢固。
4）继续顶管：重复以上步骤，直至顶管施工完成。
（4）回填土：顶管施工完成后，进行回填土，确保管道稳定。
四、施工质量控制1. 材料质量控制（1）管材：选用符合设计要求的管材，确保管材质量。
顶管施工方案(最终)

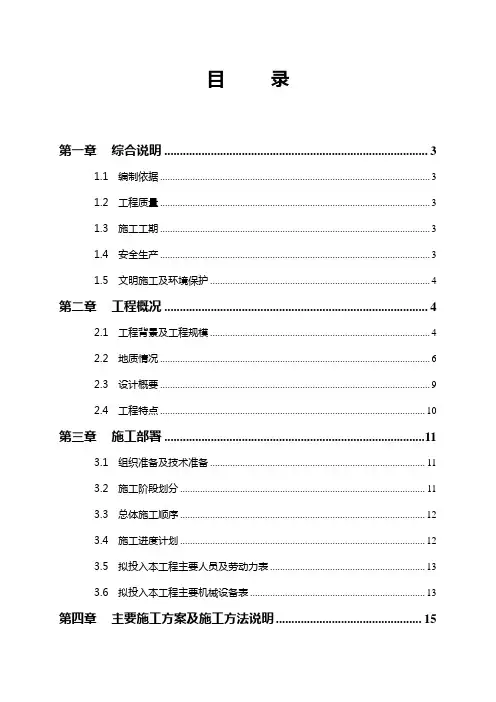

目录第一章综合说明 (2)1.1 编制依据 (2)1.2 工程质量 (2)1.3 施工工期 (2)1.4 安全生产 (2)1.5 文明施工及环境保护 (3)第二章工程概况 (3)2.1 工程背景及工程规模 (3)2.2 地质情况 (5)2.3 设计概要 (8)2.4 工程特点 (9)第三章施工部署 (10)3.1 组织准备及技术准备 (10)3.2 施工阶段划分 (10)3.3 总体施工顺序 (11)3.4 施工进度计划 (11)3.5 拟投入本工程主要人员及劳动力表 (12)3.6 拟投入本工程主要机械设备表 (12)第四章主要施工方案及施工方法说明 (13)4.1 顶管井施工 (13)4.2 顶管施工 (16)4.3 挖土与顶进 (22)4.4 测量与纠偏 (25)4.5 检查井的制作 (26)4.6 如何防止管道下陷 (34)第五章施工技术保证措施 (39)5.1 施工技术措施 (39)5.2 施工质量措施 (41)第六章施工质量保证措施 (47)6.1 质量目标 (47)6.2 质量保证体系 (47)附图3：《质量保证体系框架图》 (49)6.3 各分项工程质量保证措施 (60)第七章施工安全保证措施 (63)7.1 安全生产目标 (63)7.2 安全生产保证体系 (63)附图4：《安全生产保证体系框架图》 (64)安全生产保证体系 (64)7.3 安全生产管理措施 (65)第八章文明施工及环境保护措施 (69)8.1 文明施工 (69)8.2 环境保护 (72)第九章成品、管线保护措施 (75)9.1 成品保护措施 (75)9.2 成品保护的管理措施 (75)9.3 管线保护措施 (76)第十章应急救援预案 (77)10.1 指挥机构职责 (77)10.2 指挥部人员分工 (77)10.3 应急抢险安排 (78)10.4 应急救援器材、设备及通讯网络联络方式 (79)10.5 应急救援队伍的建立和训练 (79)10.6 触电急救基本方法 (80)10.7 职业中毒的急救办法 (80)10.8 火灾的扑救措施 (80)10.9 机械伤害事故及施工伤害事故 (81)10.10 事故处理流程 (81)10.11 事故类别总结： (81)第一章综合说明1.1 编制依据1、两路工业园至肖家河污水处理厂排污管涵工程设计图纸、地勘资料及现场勘察。
管道顶管施工方案(3篇)
第1篇一、工程概况本工程为某城市地下综合管道工程，主要内容包括雨水管道、污水管道、给水管道和电力管道的敷设。
管道总长度约为10公里，其中顶管长度约为8公里。
管道直径范围为DN600-DN1200，施工地点位于城市主干道两侧，地下水位较高，地质条件复杂。
二、施工准备1. 施工组织设计根据工程特点和施工要求，成立顶管施工项目部，负责整个工程的施工组织和管理。
项目部下设工程部、技术部、质量部、安全部等部门，明确各部门职责，确保工程顺利进行。
2. 施工人员培训对施工人员进行专业技能培训，包括顶管施工工艺、安全操作规程、设备使用方法等，确保施工人员具备相应的施工技能和安全意识。
3. 施工材料设备准备根据工程需求，准备充足的施工材料，如钢管、橡胶密封圈、润滑油、顶管设备等。
同时，对施工设备进行调试和检查，确保设备正常运行。
4. 施工现场准备（1）施工现场布置：根据工程特点和施工要求，合理布置施工现场，确保施工场地整洁、安全。
（2）临时设施建设：建设施工临时设施，如办公室、宿舍、食堂等，满足施工人员生活需求。
（3）排水设施：设置排水沟、排水井等，确保施工现场排水畅通。
（4）临时用电：按照国家标准，铺设临时用电线路，确保施工现场用电安全。
三、施工工艺1. 顶管施工工艺流程（1）测量放线：根据设计图纸，进行测量放线，确定顶管起点和终点。
（2）土方开挖：按照设计要求，进行土方开挖，确保顶管作业空间。
（3）导向孔施工：采用钻机或人工开挖方法，施工导向孔。
（4）顶管设备安装：将顶管设备安装于导向孔内，准备顶管作业。
（5）顶管施工：启动顶管设备，进行顶管作业。
（6）管道连接：完成顶管施工后，进行管道连接。
（7）回填土方：完成管道连接后，回填土方，恢复地面。
2. 顶管施工技术要点（1）导向孔施工：导向孔施工是顶管施工的关键环节，应确保导向孔的精度和垂直度。
（2）顶管设备安装：顶管设备安装应牢固、稳定，确保顶管作业顺利进行。
顶管施工方案最终版模板
顶路污水管道顶管工程专项安全施工方案三月目录一、工程概况 (1)1工程情况 (1)2工程概述 (1)3沿线地质、地貌及水文情况 (2)3.1地形与地貌 (2)3.2地质情况 (2)3.3水文情况 (7)3.4气候情况 (7)4周边环境和障碍物情况 (7)二、编制依据和原则 (8)1编制依据 (8)2编制原则 (8)3采用的技术规范 (9)三、施工准备 (9)1准备工作 (9)2工期安排 (10)3劳动力组织 (11)4机械设备投入 (12)5施工临时用电 (13)四、组织机构 (15)2 项目部组织保证体系 (16)五、工作井（接受井）施工 (16)1工作井（接受井）施工依据 (16)2工作井（接受井）设立 (16)2.1工作井（接受井）设立及规格 (16)2.2工作井土方开挖 (17)2.3竖井井壁施工方法 (22)六、顶管施工 (25)1顶管施工方法 (25)2顶管顶力计算与后背设计 (25)2.1顶管顶力的计算 (26)2.2后背墙顶力的计算 (26)3顶管施工工艺 (28)3.1 施工流程 (28)3.2液压式顶管施工技术方案 (28)3.3顶进施工 (31)4顶管顶进与地层形变控制 (37)4.1施工监测监控措施 (38)4.2防沉降措施 (40)5解决有毒有害气体的措施 (41)6通风措施 (42)七、文明施工、环境保护保证措施 (44)1现场管理 (44)2 严格执行各种有关法规 (44)3环境卫生管理 (44)4环境卫生与维护 (44)5 综合治理方面 (45)6噪音控制及震动控制 (45)7水污染的控制 (45)八、安全生产措施及事故应急救援预案 (45)1安全保障措施 (45)1.1安全保证体系 (45)1.2危险源分析与防止控制措施 (47)1.3安全保证措施 (47)2施工应急预案实行 (49)2.1应急预案的任务和目的 (49)2.2项目部应急指挥及救援组织机构 (49)2.3项目部应急指挥及救援组织职责 (50)2.4预警行动原则 (51)2.5项目部安全资料与设施 (51)2.6应急救援程序图 (52)2.7应急救援基本措施 (52)2.8支护失稳、基坑坍塌、高处坠落、触电、中毒、路面坍陷、管线失稳、物体打击、机械伤害的应急救援预案 (54)2.9 事故防止措施 (56)2.10 施工用电安全措施 (58)2.11 注意事项 (59)九、雨季、夏季施工 (60)十、附图： (60)一、工程概况1工程情况工程名称：污水管道顶管工程工程地点：建设单位：设计单位：监理单位：施工单位：质量标准：达成国家或行业质量检查评估的合格标准；工期规定：75天。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章编制依据和工程概况
一、编制依据
1、广州市净水有限公司所提供设计图纸、招标文件；
2、《给水排水管道工程施工及验收规范》（GB50268-2008）；
3、《给水排水构筑物工程施工及验收规范》（GB50141-2008）
4、《市政排水工程质量检验标准》CJJ-90；
5、《混凝土和钢筋混凝土排水管》（GB/T11836-2009）；
6、《施工现场临时用电安全技术规范》JGJ46-2005
7、《顶管施工技术》余彬泉、陈传灿编著人民交通出版社
8、国家有关法律法规及广东省人民政府、地方人民政府及其所属有关部门在施工安全、工地治安、人员健康、环境保护及土地租用等方面的具体规定和标准。
9、建设同类及类似工程的施工经验及用于本合同段施工队伍的施工设备和技术力量情况。
二、工程概况
本工程拟建设污水管道约2.893km，主管管径D500～D1000管道，限流管管径D300～D400，管材主要为：DN500采用HDPE管，倒虹管采用钢管，顶管采用Ⅲ级钢筋混凝土管，其余采用Ⅱ级钢筋混凝土管。
施工方案为明挖和顶管结合施工。
顶管工作段为WC22～WC25长113米，WC25～WC29长164米。
顶管矩形工作井尺寸为7米×4.9米，圆形接收井尺寸为7米。
根据设计图纸顶管共2段共设顶管工作井1座，接收井2座，工作井设于WC25，接收丼设于WC25、WC25。
地质情况：根据地质报告中间成果，详见附件：钻孔柱状图
本工程顶管方式采用泥水平衡法。
第二章工程特点和施工前的准备工作
一、工程特点
1、本工程平面位置按排水工程管道走向依次布置，施工线路较长，施工放线及结构的模板、钢筋施工的方案必须周密，重点控制。
2、由于本工程为全现浇钢筋混凝土结构，因此混凝土质量直接关系到结构的安全和质量情况，因此必须确保混凝土的工程质量。
3、本工程施工历经雨季，所以抓好雨季施工是重点。
4、本工程施工场地要根据工程施工需要迁移，在每相临两座工作坑之间进行流水施工是本工程的施工特点。
5、本工程顶管位于挖方区，埋置较深。
二、施工前的准备工作
1、进行施工测量和现场放线工作。
2、确定管线范围内及施工需用场地内所有障碍物，如管线、电线杆、树木及附近房屋等的准确位置。
3、按施工平面布置图修建临时设施，设置装、运临时用水的设施、安装临时用电线路，利用工作井内集水井进行机械排水。
4、进行顶管所用设备的加工制作。
5、根据顶进长度，准备好各类管线和所需的辅助物（固定架等）。
三、技术准备
1、进行施工技术交底工作。
2、做好定位点控制，施工测量和现场放线工作。
