热水型溴化锂机组
热水二段型溴化锂制冷机组讲座
溴化锂制冷机的主要缺点
主要缺点： 1、腐蚀性强。溴化锂水溶液对普通碳钢有较强 的腐蚀性，不仅影响到机组的性能与正常运行， 而且影响到机组的寿命。因此对所用材料有较 高的抗腐蚀性要求。 2、对气密性的要求高。实践证明，即使漏入 微量的空气也会影响机组的性能。这就对制造 有严格的要求。
3
溴化锂吸收式制冷机的工作原理
22
冷 却 塔 现 场 照 片
23
冷 却 塔 现 场 照 片
24
冷 却 塔 现 场 照 片
25
冷 却 塔 现 场 照 片
26
冷却效果的决定因素
冷却水被冷却的程度除了冷却塔本身结构型式 外还要取决于下列因素。 1、室外的湿球温度 空气越干燥，越容易蒸发，干湿球温度差越大， 冷却塔的冷却作用也越大。空气越潮湿。二者 相差越小，冷却塔的冷却作用也越小。如果二 者相等即空气中水汽饱和了，水不蒸发了，冷 却塔也就丧失了冷却作用。冷却塔出水温度的 极限最低温度和当时空气中的湿球温度相等， 也就是说冷却水温度的高低主要取决于当时空 气的湿球温度。
4
热 水 二 段 型 溴 化 锂 制 冷 机 图
5
蒸 汽 双 效 型 溴 化 锂 机 组 图 示
F
6
溴化锂制冷机现场照片
7
溴化锂制冷机现场照片
8
溴化锂制冷机现场照片
9
溴化锂制冷机现场照片
10
溴化锂制冷机现场照片
11
溴化锂制冷机现场照片
12
溴化锂水溶液的性质
在溴化锂吸收式制冷机组中，溴化锂是吸收剂，水 是制冷剂。二者组成“工质对”，即溴化锂水溶液。 1、一般性质 溴化锂是由碱金属元素锂（Li）和卤族元素溴(Br) 两种元素组成，其一般性质和食盐大体类似，是一种稳 定的物质，在大气中不变质、不挥发、不分解、极易溶 解于水，常温下是无色粒状晶体，无毒、无臭、有咸苦 味。未添加缓蚀剂铬酸锂（Li2CrO4）的溴化锂溶液是 无色透明的流体，添加铬酸锂后呈淡黄色，溅在皮肤上 微痒。要避免溴化锂溶液直接接触皮肤，防止溅入眼内。 一旦溅入眼内或皮肤上，可用清水洗净。

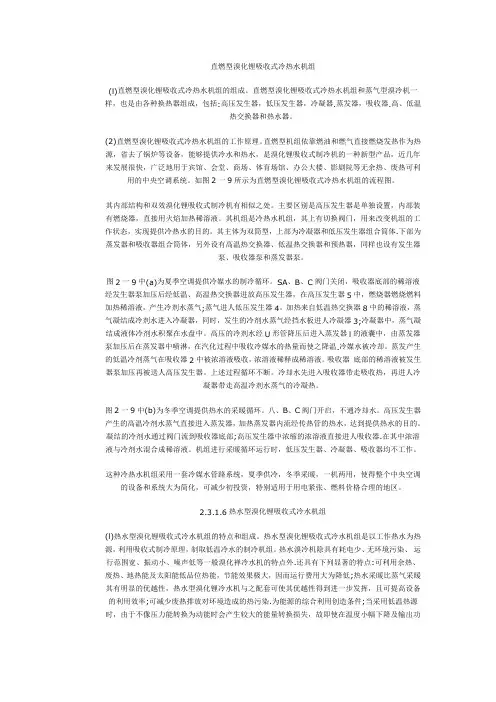

(完整版)直燃型溴化锂吸收式冷热水机组
直燃型溴化锂吸收式冷热水机组(l)直燃型溴化锂吸收式冷热水机组的组成。
直燃型溴化锂吸收式冷热水机组和蒸气型溴冷机一样，也是由各种换热器组成，包括:高压发生器，低压发生器，冷凝器.蒸发器，吸收器.高、低温热交换器和热水器。
(2)直燃型溴化锂吸收式冷热水机组的工作原理。
直燃型机组依靠燃油和燃气直接燃烧发热作为热源，省去了锅炉等设备，能够提供冷水和热水，是溴化锂吸收式制冷机的一种新型产品，近几年来发展很快，广泛地用于宾馆、会堂、商场、体育场馆、办公大楼、影剧院等无余热、废热可利用的中央空调系统。
如图2一9所示为直燃型溴化锂吸收式冷热水机组的流程图。
其内部结构和双效溴化锂吸收式制冷机有相似之处。
主要区别是高压发生器是单独设置，内部装有燃烧器，直接用火焰加热稀溶液。
其机组是冷热水机组，其上有切换阀门，用来改变机组的工作状态，实现提供冷热水的目的。
其主体为双筒型，上部为冷凝器和低压发生器组合筒体.下部为蒸发器和吸收器组合筒体，另外设有高温热交换器、低温热交换器和预热器，同样也设有发生器泵、吸收器泵和蒸发器泵。
图2一9中(a)为夏季空调提供冷媒水的制冷循环。
SA、B、C阀门关闭，吸收器底部的稀溶液经发生器泵加压后经低温、高温热交换器进放高压发生器，在高压发生器5中，燃烧器燃烧燃料加热稀溶液，产生冷剂水蒸气;蒸气进人低压发生器4。
加热来自低温热交换器8中的稀溶液，蒸气凝结成冷剂水进入冷凝器，同时，发生的冷剂水蒸气经挡水板进人冷凝器3;冷凝器中，蒸气凝结成液体冷剂水积聚在水盘中。
高压的冷剂水经U形管降压后进入蒸发器l的液囊中，由蒸发器泵加压后在蒸发器中喷淋，在汽化过程中吸收冷媒水的热量而使之降温.冷媒水被冷却。
蒸发产生的低温冷剂蒸气在吸收器2中被浓溶液吸收，浓溶液稀释成稀溶液。
吸收器底部的稀溶液被发生器泵加压再被送人高压发生器。
上述过程循环不断。
冷却水先进入吸收器带走吸收热，再进人冷凝器带走高温冷剂水蒸气的冷凝热。
7-12℃溴化锂热水冷水机组技术规 格书 发2015.11.26
技术规格书编制PRPD文件号 1501-20-10-HA02 FILE. NO. 校核CHKD第1页 共16页 SHEET1 OF16 审核REWD日期 2015-06-16 DATE 项目审核版次 0 PJ APPD ISSUE 审定APPD 合同号 商供MKS2015-005（E ） CONT. NO更改号 REV. 更改说明DESCRIPTION 更改PPEPD 校核CHKD 审核REWD日期DATE 本文件及其所包含的数据、信息是所有权属上海工程化学设计院有限公司（SCEI ）的秘密，文件产权法定属SCEI 所有。
未经SCEI 书面许可，不得将本文件中任何部分或数据、信息提供给任何第三方或采用任何手段进行复制或用于其它任何之目的。
德州实华化工有限公司 采用无汞新工艺改造 年产40万吨PVC 装置节能减排项目设备名称：热水型溴化锂吸收式冷水机组 设备位号：CH 1002（年产20万吨）目录1.总则2.主要标准与规范3.工艺要求4.电气要求5.仪控要求6.检验和试验7.涂漆8.包装与运输9.卖方的供货范围10.性能保证11.图纸、资料的提供及交付时间12.气象条件及公用工程条件1. 总则1.1 本规定是为德州实华化工有限公司采用无汞新工艺改造年产40万吨PVC装置节能减排项目（一期20万吨）冷冻站内7/12℃热水型溴化锂吸收式冷水机组成套设备的设计、制造、选材、检验、试验、装运、供货范围、性能保证、卖方图纸和资料等方面所提出的基本要求。
凡对于一个完整的、可操作系统的某些必备要求而未列入本规定者，也属于本技术规定的范围。
1.2 卖方应根据相关规范及其双方同意的设计和操作条件进行合适的设计、选材、制造、提供一整套能符合规定要求的设备，并对设备的质量和性能负责。
1.3 卖方应按买方要求的图纸和资料的项目和进度分期分批提交图纸和资料，并对其内容负责。
1.4 卖方对本规定的严格遵守并不意味着可以解除对供货设备的正确设计、选材、制造等以及满足规定的工艺技术要求的责任。
各种型式溴化锂机组的特点、原理简析
溴化锂机组又称溴化锂吸收式制冷机组。
溴化锂是由碱金属锂和卤族元素两种元素组成，分子式LiBr,分子量86.844，密度346kg/立方（25℃），熔点549℃，沸点1265℃。
它的一般性质跟食盐大体类似，是一种稳定的物质，在大气中不变质、不挥发、不溶解，极易溶于水，常温下是无色粒状晶体，无毒、无臭、有咸苦味。
溴化锂水溶液是由溴化锂和水这两种成分组成，它的性质跟纯水很不相同。
纯水的沸点只与压力有关，而溴化锂水溶液的沸点不仅与压力有关还与溶液的浓度有关。
工作原理：在溴化锂吸收式制冷中，水作为制冷剂，溴化锂作为吸收剂。
由于溴化锂水溶液本身沸点很高，极难挥发，所以可认为溴化锂饱和溶液液面上的蒸汽为纯水蒸汽；在一定温度下，溴化锂水溶液液面上的水蒸气饱和分压力小于纯水的饱和分压力;而且浓度越高，液面上的水蒸气饱和分压力越小。
所以在相同的温度条件下，溴化锂水溶液浓度越大，其吸收水分的能力就越强。
这也就是通常采用溴化锂作为吸收剂，水作为制冷剂的原因。
溴化锂吸收式制冷机主要由发生器、冷凝器、蒸发器、吸收器、换热器、循环泵等几部分组成。
在溴化锂吸收式制冷机运行过程中，当溴化锂水溶液在发生器内受到热媒水的加热后，溶液中的水不断汽化；随着水的不断汽化，发生器内的溴化锂水溶液浓度不断升高，进入吸收器；水蒸气进入冷凝器，被冷凝器内的冷却水降温后凝结，成为高压低温的液态水；当冷凝器内的水通过节流阀进入蒸发器时，急速膨胀而汽化，并在汽化过程中大量吸收蒸发器内冷媒水的热量，从而达到降温制冷的目的；在此过程中，低温水蒸气进入吸收器，被吸收器内的溴化锂水溶液吸收，溶液浓度逐步降低，再由循环泵送回发生器，完成整个循环。
如此循环不息，连续制取冷量。
由于溴化锂稀溶液在吸收器内已被冷却，温度较低，为了节省加热稀溶液的热量，提高整个装置的热效率，在系统中增加了一个换热器，让发生器流出的高温浓溶液与吸收器流出的低温稀溶液进行热交换，提高稀溶液进入发生器的温度。
热水型吸式溴化锂机组常见故障分析处理
工作 ） ， 机 组溶 液 泵 ５ Ｓ 后启动 ， 溶 液 开 始 从 吸 收 器
经过 板 式换热 器换 热输 送 到发生 器 。 ５ ｍｉ ｎ后热 水容 量调 节 阀开启 ， 开度为 １ ５ ％， 浓溶 液 开始蒸 发 。热水
容量 开启 后机 组就 开始 制冷 ， １ ５ ａ ｒ ｉ ｎ后 冷剂 泵启 动 。 随后 热水 容量 调 节 阀的开 度 随 ７℃水 目标 值 （ 设定
图 １ 溴 化锂 工 艺 构 造 简 图
２ ８
中 国氯 碱
２ ０ １ ７年 第 ５期
３ 热 水 型吸 式溴 化锂 机组 常 见故 障及 分析
处 珥１
３ ． １ 机 组 冷冻水 温 差小 ． 机 组 制 冷 效 果 差 原 因 分 析
处 理方 法 ： （ １ ） 减 少溶 液添 加量 ， 保持 液位 平衡
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ： Ｔｈ ｅ ｔ ｒ ｅ ａ ｔ ｍｅ ｎ ｔ ｏ ｆ ｃ ｏ ｍｍｏ ｎ ｔ ｒ ｏ ｕ ｂ ｌ ｅ ｓ ｏ ｆ ｈ ｏ ｔ ｗａ ｔ ｅ ｒ ｓ ｕ ｃ ｔ ｉ ｏ ｎ ｔ ｙ ｐ ｅ ｌ ｉ ｔ ｈ ｉ ｕｍ ｂ ｒ ｏ ｍｉ ｄ ｅ ｕ ｎ ｉ ｔ ｗｅ ｒ ｅ ｉ ｎ ｔ ｒ ｏ ｄ ｕｃ ｅ ｄ． Ｋｅ ｙ ｗｏ ｒ ｄｓ： ｈ ｏ ｔ ｗａ ｔ ｅ ｒ ｓ ｕ ｃ ｔ ｉ ｏ ｎ ｔ ｙ ｐｅ ｌ ｉ ｔ ｈｉ ｕ ｍ ｂ ｒ ｏ ｍｉ ｄ ｅ ｕ ｎｉ ｔ ；ｐｒ ｉ ｎ ｃ ｉ ｐ ｌ ｅ ａ ｎ ｄ ｃ ｏ ｎｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ；ｃ ｏ ｍｍｏ ｎ ｆ ａ ｕｌ ｔ ｓ
第 ５期 ２ ０ １ ７年 ５月
中 国 氯 碱
Ｃｈ ｉ ｎ ａ Ｃｈｌ ｏ ｒ —Ａｌ ｋ ａ ｌ ｉ

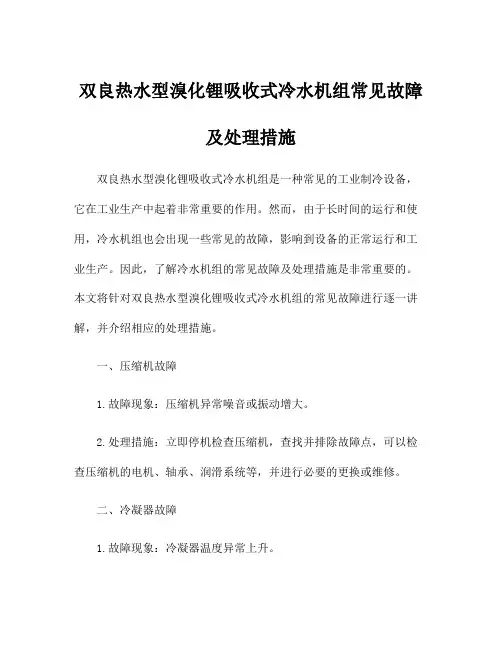

双良热水型溴化锂吸收式冷水机组常见故障及处理措施
双良热水型溴化锂吸收式冷水机组常见故障及处理措施双良热水型溴化锂吸收式冷水机组是一种常见的工业制冷设备，它在工业生产中起着非常重要的作用。
然而，由于长时间的运行和使用，冷水机组也会出现一些常见的故障，影响到设备的正常运行和工业生产。
因此，了解冷水机组的常见故障及处理措施是非常重要的。
本文将针对双良热水型溴化锂吸收式冷水机组的常见故障进行逐一讲解，并介绍相应的处理措施。
一、压缩机故障1.故障现象：压缩机异常噪音或振动增大。
2.处理措施：立即停机检查压缩机，查找并排除故障点，可以检查压缩机的电机、轴承、润滑系统等，并进行必要的更换或维修。
二、冷凝器故障1.故障现象：冷凝器温度异常上升。
2.处理措施：检查冷凝器的换热管路是否通畅，清洗换热管路及外表面，检查通风系统是否正常运行，确保冷凝器的散热效果良好。
三、蒸发器故障1.故障现象：蒸发器压力异常升高或冷冻水温度升高。
2.处理措施：检查蒸发器的水路是否通畅，清洗蒸发器内部，检查加热器是否正常运行，确保蒸发器的换热效果良好。
四、冷却水泵故障1.故障现象：冷却水泵异常噪音或流量减小。
2.处理措施：检查冷却水泵的叶轮是否受损或堵塞，清洗水泵内部，检查水泵电机是否正常运行，确保冷却水泵的正常运转。
五、冷冻水泵故障1.故障现象：冷冻水泵异常噪音或流量减小。
2.处理措施：检查冷冻水泵的叶轮是否受损或堵塞，清洗水泵内部，检查水泵电机是否正常运行，确保冷冻水泵的正常运转。
六、控制系统故障1.故障现象：控制系统显示异常或无法操作。
2.处理措施：检查控制系统的电路是否正常、传感器是否损坏，进行必要的调试和维护，确保控制系统的正常运行。
通过以上对双良热水型溴化锂吸收式冷水机组常见故障及处理措施的介绍，我们可以清楚地了解到冷水机组在工业生产中可能出现的问题以及应对措施。
这些措施对于确保冷水机组的正常工作，保障工业生产的顺利进行至关重要。
因此，工程师和操作人员应该定期对冷水机组进行检查和维护，并及时处理各种故障，以确保冷水机组的长期稳定运行。
热水型溴化锂吸收式冷水机组工作原理
热水型溴化锂吸收式冷水机组工作原理
热水型溴化锂吸收式冷水机组是一种利用热水驱动的吸收式制冷设备。
其工作原理如下：
1. 蒸发器：热水从热源（如锅炉、太阳能集热器等）进入蒸发器，通过换热器与溴化锂溶液进行换热。
同时，蒸发器内的冷却水（常温水）通过换热器与热水进行热交换，从而降低冷却水的温度。
2. 吸收器：由于与热水进行热交换，溴化锂溶液中的水分蒸发，使得溶液浓度上升，从而降低了溶液的沸点。
热水蒸发后的水蒸气被吸收器中的溴化锂溶液吸收，形成溴化锂溶液和水的混合物。
3. 冷凝器：溴化锂溶液和水的混合物从吸收器进入冷凝器，在冷凝器中与冷却水进行换热，使得混合物中的水分凝结成液态水，从而提取出吸收过程中得到的热量。
4. 膨胀阀：凝结出的水通过膨胀阀进入蒸发器，降低了水的压力和温度。
在蒸发器中，水蒸气再次与热水进行热交换，水蒸气被热水吸收，进一步驱动制冷循环。
通过循环上述的吸收、冷凝和蒸发过程，热水型溴化锂吸收式冷水机组能够实现热能转化为制冷能力，从而达到制冷的效果。
与传统的压缩式制冷机组相比，热水型溴化锂吸收式冷水机组具有运行稳定、噪音低、节能环保等优点，特别适用于热源条件较好的场合。
约克YHAU-CL热水型溴化锂吸收式冷水机组说明书
约克YHAU-CL热水型溴化锂吸收式冷水机组产品名称约克YHAU-CL热水型溴化锂吸收式冷水机组公司名称上海九穗制冷系统工程有限公司价格1820000.00/台规格参数约克:YHAUYHAU-C:11311无锡:1121公司地址上海浦东金口路44联系电话021-******** 138********产品详情约克YHAU-CL（105 – 3,516KW）热水单效型溴化锂吸收式冷水机组综合说明一、 机组主要特点YHAU-CL系列热水单效型溴化锂吸收式冷水机组，采用水为制冷剂，溴化锂溶液为吸收剂，标准设计冷量可覆盖105-3516KW. 约克创新的两段式蒸发-吸收循环设计拓展了产品的运行范围，使得该产品可以使用低至70℃的热水用于驱动(处于行业领先水平)，确保该产品能够灵活地应用于工艺冷却，热电联产及舒适性空调，并具备卓越的能效和高可靠性。
YHAU-CL适用的工况范围运行参数温度范围冷却水进水温度高达37℃冷水出口温度低至4℃热水进口温度热水出口温度低至70℃低至60℃YHAU-CL先进的设计技术两段式蒸发-吸收设计与常规设计相比，YHAU-CL机组将吸收过程分为两段。
冷水依次流过两个串联布置的蒸发器换热管，而溴化锂浓溶液以相反的流向（相对冷水流向）依次流过吸收器壳侧。
从而增强了溴化锂浓溶液的冷剂蒸汽吸收过程，降低了溴化锂溶液浓度和系统运行压力。
与传统设计方式相比，两段式蒸发-吸收循环设计显著提高了机组能效及运行可靠性。
降膜式发生器采用加强型的管支撑结构，有助于延长机组使用寿命。
与传统的满液式发生器相比，降膜式发生器具有更好的传热性能，同时降低了溴化锂溶液的充注量，减少了机组启动时间。
专利自重力布液(淋盘)设计采用不锈钢材料，提高了机组的防腐性，优化了运行性能并延长机组的使用寿命。
高效板式热交换器与传统管壳式热交换器相比，板式热交换器结构紧凑，换热效率更高。
与传统铜钎焊板换相比，焊接式板换板片间隙较大，阻力损失更小，不易堵塞。
