直燃型溴化锂吸收式冷热水机组
(完整版)直燃型溴化锂吸收式冷热水机组
直燃型溴化锂吸收式冷热水机组(l)直燃型溴化锂吸收式冷热水机组的组成。
直燃型溴化锂吸收式冷热水机组和蒸气型溴冷机一样，也是由各种换热器组成，包括:高压发生器，低压发生器，冷凝器.蒸发器，吸收器.高、低温热交换器和热水器。
(2)直燃型溴化锂吸收式冷热水机组的工作原理。
直燃型机组依靠燃油和燃气直接燃烧发热作为热源，省去了锅炉等设备，能够提供冷水和热水，是溴化锂吸收式制冷机的一种新型产品，近几年来发展很快，广泛地用于宾馆、会堂、商场、体育场馆、办公大楼、影剧院等无余热、废热可利用的中央空调系统。
如图2一9所示为直燃型溴化锂吸收式冷热水机组的流程图。
其内部结构和双效溴化锂吸收式制冷机有相似之处。
主要区别是高压发生器是单独设置，内部装有燃烧器，直接用火焰加热稀溶液。
其机组是冷热水机组，其上有切换阀门，用来改变机组的工作状态，实现提供冷热水的目的。
其主体为双筒型，上部为冷凝器和低压发生器组合筒体.下部为蒸发器和吸收器组合筒体，另外设有高温热交换器、低温热交换器和预热器，同样也设有发生器泵、吸收器泵和蒸发器泵。
图2一9中(a)为夏季空调提供冷媒水的制冷循环。
SA、B、C阀门关闭，吸收器底部的稀溶液经发生器泵加压后经低温、高温热交换器进放高压发生器，在高压发生器5中，燃烧器燃烧燃料加热稀溶液，产生冷剂水蒸气;蒸气进人低压发生器4。
加热来自低温热交换器8中的稀溶液，蒸气凝结成冷剂水进入冷凝器，同时，发生的冷剂水蒸气经挡水板进人冷凝器3;冷凝器中，蒸气凝结成液体冷剂水积聚在水盘中。
高压的冷剂水经U形管降压后进入蒸发器l的液囊中，由蒸发器泵加压后在蒸发器中喷淋，在汽化过程中吸收冷媒水的热量而使之降温.冷媒水被冷却。
蒸发产生的低温冷剂蒸气在吸收器2中被浓溶液吸收，浓溶液稀释成稀溶液。
吸收器底部的稀溶液被发生器泵加压再被送人高压发生器。
上述过程循环不断。
冷却水先进入吸收器带走吸收热，再进人冷凝器带走高温冷剂水蒸气的冷凝热。
直燃型溴化锂吸收式冷热水机组性能分析
直燃型溴化锂吸收式冷热水机组性能分析作者：曾金海上传：water 来源：网易行业 2005-03-28 00:00在制冷运行时，V1,V2关闭，溶液循环：吸收器出来的稀溶液经低温和高温溶液热交换预热后进入高压发生器，在其中被加热并发生冷剂水蒸气，溶液变浓，成为中间溶液；该溶液经高温溶液热交换冷却，进入低位发生器，被加热并发生冷剂水蒸气，溶液变为浓溶液；浓溶液经低温溶液热交换冷却后，返回吸收器中吸收冷剂水蒸气而变成稀溶液。
这里的溶液是串联式循环流程。
直燃机组用串联循环的流程比较多，这是由于高压发生器中燃烧温度较高，采用溶液串联循环有利于防止溶液浓度过高而结晶。
冷剂水循环：高压发生器出来的冷剂水蒸气在低位发生器中加热溶液而冷凝成水，经节流后进入冷凝其中；地位发生器产生的冷剂水蒸气在冷凝器中被冷凝成水，冷凝器中冷剂水经节流进入蒸发器吸热气化，冷却冷冻水。
冬季机组作采暖运行时，V1,V2 开启，溶液循环：吸收器的稀溶液有泵压送到高压发生器中，被加热并发生冷剂水蒸气，溶液成为浓溶液，返回吸收器。
其冷剂水循环：高压发生器产生的冷剂水蒸气经吸收器进入正气发生器，在蒸发器中冷凝成冷剂水，同时加热了采暖热水，这时蒸发器实际上起冷凝器作用，冷剂水由蒸汽流入吸收器中，与高压发生器来的浓溶液混合，从而使浓溶液变为稀溶液。
（一）：前言直燃型溴化锂吸收式冷热水机组是直接利用初级能源热量的溴化锂吸收式机组。
早在本世纪三十年代初就已经有直燃型溴化锂吸收式制冷机组，到1968年在日本才开发出大型的以燃气作为热源的直燃型溴化锂吸收式冷热水机组。
这种机组发展迅速，目前已经是市场上重要的制冷机组之一。
近年来，我国的直燃型溴化锂吸收式冷热水机组发展迅速。
随着我国工业化的进程，燃料结构必将发生变化，将由固体燃料（煤）为主的燃料结构变为固体（煤）、液体（油）、气体（可燃气体）多样化的燃料结构，而我国的气体，液体燃料运输方便，燃烧效率高等优点，其更受青媚。
直燃型溴化锂吸收式冷热水机组工作原理
直燃型溴化锂吸收式冷热水机组工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!直燃型溴化锂吸收式冷热水机组工作原理1. 介绍直燃型溴化锂吸收式冷热水机组是一种高效节能的制冷设备，利用溴化锂吸收制冷剂实现冷热水的制冷供暖。
直燃型吸收式冷温水机工作原理
直燃型吸收式冷温水机工作原理
直燃型吸收式冷温水机是一种利用热能进行制冷的设备。
它的
工作原理涉及到吸收剂、溶剂和热能的循环过程。
首先，燃烧器燃烧燃料（通常是天然气或液化石油气），产生
高温热能。
这部分热能被用来加热吸收剂和溶剂混合物，使其蒸发。
吸收剂是一种易挥发的物质，通常是水，而溶剂则是另一种物质，
通常是溴化锂。
在蒸发过程中，吸收剂从溶液中蒸发出来，形成蒸汽。
接下来，蒸汽被送往吸收器，吸收器中含有溶剂。
在吸收器中，蒸汽被溶剂吸收，从而形成含有吸收剂和溶剂的混合物。
这个过程
释放出热量。
然后，这个混合物被送往发生器。
在发生器中，通过加热混合物，使得吸收剂从溶剂中分离出来，形成蒸汽和含有溶剂的溶液。
这个过程需要耗费热能。
最后，这些步骤循环进行，不断地产生冷水和热水。
冷水用于
制冷系统，而热水则可以用于其他热能利用系统。
总的来说，直燃型吸收式冷温水机利用热能来驱动吸收剂和溶剂的循环，从而实现制冷和供热的目的。
这种工作原理使得其在一些特定场合下具有一定的优势，比如在一些地区缺乏电力资源的情况下，直燃型吸收式冷温水机可以成为一种可行的选择。

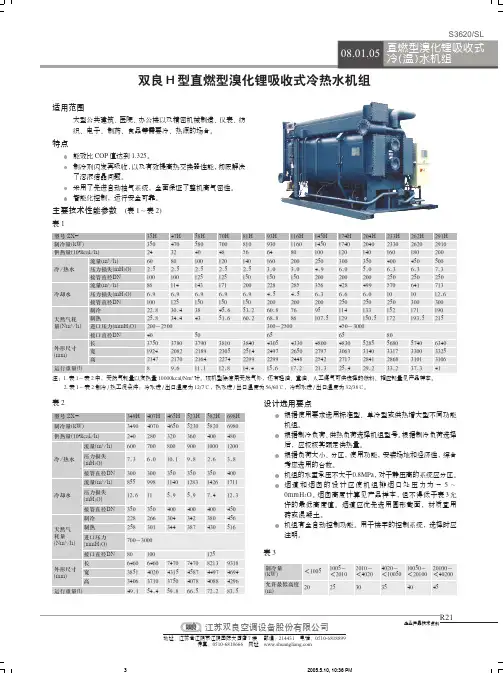

双良 燃气直燃溴化锂机
407H 4070 280 700
465H 4650 320 800
523H 5230 360 900
582H 5820 400 1000
698H 6980 480 1200
7.3 6.0 10.1 9.8 2.6 3.8
300 300 350 350 350 400 855 998 1140 1283 1426 1711
注：1. 表 1～表 2 中，天然气耗量以发热量 10000kcal/Nm3 计。该机型除使用天然气外，还有轻油、重油、人工煤气可供选择的燃料。相应耗量见产品样本。 2. 表 1～表 2 制冷 / 热工况条件：冷水进 / 出口温度为 12/7℃，热水进 / 出口温度为 56/60℃，冷却水进 / 出口温度为 32/38℃。
930
1160
64
80
160
200
3.0
3.0
150
150
228
285
4.5
4.5
200
200
60.8 76
68.8 86
300～2500
65
4305 4330
2497 2650
2299 2448
15.6 17.2
145H 1450 100 250 4.9 200 356 6.3 200 95 107.5
主要技术性能参数 (表 1～表 2)
表1
型号 ZX-
制冷量(kW)
供热量(104kcal/h)
流量(m3/h)
冷/热水
压力损失(mH2O)
接管直径DN
流量(m3/h)
冷却水
压力损失(mH2O)
接管直径DN
制冷
天然气耗 制热 量(Nm3/h) 进口压力(mmH2O)
【doc】双良直燃型溴化锂吸收式冷（热）水机组
双良直燃型溴化锂吸收式冷（热）水机组双良直燃型溴化锂吸收式冷(热)水机组产品名称:H系列直燃型溴化锂吸收式冷(热)水机组产品说明:双良H型直燃机.是以气(天然气,城市煤气.液化石油气等),油(柴油)作为驱动能源.以溴化锂溶液作为介质,进行镧冷,镧热的大型工业设备.双良H墼直燃机组采用数十项专利技术.拥有很高的能源效率及显着的环保效益,广泛适用于精密机械镧造,仪器仪表,航空航天.纺织,电子,电力.冶金,镧药,,lJm.化工.医院,食品等行业.在天然气能源价格便宜的地区,不仅大大降低了电力投资成本和运行费用.还具有调节峰谷电差的作用. 产品特性:世界领先COP值.直燃型机组COP值达到1.325.机组采用了双良独创的闪发吸收技术,机组中的冷剂水闪发再吸收装置,减少溶液循环量,同时提高吸收器出Elli~溶液温度,配合热交换器性能的提高,使低温热交换器出口溶液温度远离结晶温度,彻底避免结晶危险.国际一流的高气密性:机组采用先进的自动抽气系统,在机组运行中,能自动将机内不凝性气体抽出并保存在储气筒内,加上经过氯检渭仪严格检测的机组本体.从内到外全面保证了整机的高气密性,其指标已达到国际领先水平.五大热交换技术革新,稳定高效不结晶:机组采用新支撑结构和溶液流动方式,溶液浓度自动调节功能,蒸发器采用淋激方式.低压发生嚣采用■漉方式和高压发生器上下布液五大技术革新,彻底解决了困扰溴化锂行业多年的结晶问题,减少了溶液流动阻力.又增强了换热效果.大大提膏了机组安全性和使用寿命.智能控镧,安全保障:双良独有的模拟量控制方式以很高的精度控制着冷水的出口温度;浓度自动控镧系统随时监视着浓溶液的淋激浓度,控制加热量;机组的溶液泵变频控镧能给机组匹配更佳的溶液循环状态.这些高科技的智能控制技术运用在H型机组上.机组能自我控镧内在的运行状况,使客户更省心省力.模块化设计.改型维修更方便蒸汽型和直燃型机组除高压发生器外,全部部件可以互换.模块化设计不但方便了用户和设计单位的选型,也为日后机组改型或易损件的互换提供了便利.全性能测试:每台机组,都经过严密的氦检漏测试,以确保机组的高气密性.机组出厂前将模拟设计工况(客户参数)在整机全性能测试台上进行全工况测试,确保每台机组在出厂时均能满足客户的设计工况要求.安装使用:详见《安装与使用说明书》.销售及交货方式:请与双良总部及各地销售分支机构联系.主要技术参数:直燃型澳化锂吸收式冷热水机组:见下表.其它型号技术参数详见产品样本.参数裹型号制冷■供热量冷热水冷却水轻油1040(~cal/kgl重油%O000kcal/kg)人工攥气(3500kcal/Nm相对密度;062 天然气(1OOOOkcaJ/l~ 相对密度=064: 流量压力损失接管直径(DN 流量压力损失接管直径(DN 耗-羹接管直径(G)耗-接管直径lG) 耗-蓑羹一进口压力一接管直径lDN) 耗-一进口压力接管直径(DNlkg/hkg/hNm3/hmmH,ONm3/hmmH2O10861229500-30OO653843300-250050长度37503790外形宽度mm,9242199 高度214721646543302650654830306327178056803317286880646038513406洼1冷水进/出口卫度12’C/TC允许●低出口温度5~C2热水进/出口温度56~C~60”C3冷却木进/出口沮虞32’C/38’C.进口温度允许变化范围18--34’C当冷却水进/出口温度为30”C/36”C时机组轻油耗量仅072kg/h(104kcal/h)COP为1325.冁9…086(m2~0BMPa89主粕鼬7常琏型机蛆的冷水冷却水水室●高承压表列热值为低位热值非表列热值的燃料耗量一表列低位热值燃料低位热值x 表I耗量江荪又又良空i周设备股份有限公司JIANGSUSHUANGLIANGAIR-CONDITIONINGEQUIPMENTCO., L TD.地址:江苏江阴国际大酒店电话:051O-68188996638822传真:051O-68186666818777http://wwwshuangliangcom洲釉¨伽川伽一～娜一～椰m删～|}伽㈣咖懈¨枷～～啪一蚕}伽伽.8川.8～川墨曼瑚.2267瑚㈣伽啪m娜蚍m叩加∞0∞站0∞¨3246202∞瑚.拼瑚刖;g计的柏¨弛钾“{;;H∞啪{s0nOn一一:眦.翌一一∞;g一..砌0J吕垃442。
第一章 溴冷机的工作原理
第一章 溴冷机的工作原理一、直燃型溴化锂吸收式冷热水机组的工作原理本教材共附有直燃双效F型和H型溴化锂吸收式冷热水机组的流程图，机组具有制冷和供热两种工况，分别见图1－1,1－2,1－3,1－4，图中的各个数字符号表示机组控制系统的测点。
1、直燃双效F型溴化锂吸收式冷热水机组的工作原理1)制冷循环如图1－1所示。
吸收器内的稀溶液由溶液泵送往高压发生器，途中流经低温热交换器和高温热交换器。
进入高压发生器的稀溶液被燃烧产生的热量加热，发生出高温冷剂蒸汽后，浓缩成中间溶液。
中间溶液流经高温热交换器传热管间，加热管内流向高压发生器的稀溶液后进入低压发生器。
中间溶液在低压发生器内被来自高压发生器的高温冷剂蒸汽再次加热，发生出低温冷剂蒸汽，浓缩成浓溶液。
浓溶液流经低温热交换器传热管间，加热管内稀溶液，温度降低后进入吸收器。
高压发生器产生的高温冷剂蒸汽在低压发生器传热管内冷凝成冷剂水，经节流后进入冷凝器。
低压发生器产生的低温冷剂蒸汽进入冷凝器内，被冷却水冷凝成冷剂水。
上述两股冷剂水经U型管流入蒸发器液囊，因蒸发器中压力较低，一部分冷剂水闪发成冷剂蒸汽，而另一部分冷剂水则因热量被闪发的那一部分带走而降温成饱和冷剂水后流入蒸发器的水盘中，再经冷剂泵(也称蒸发泵)送往蒸发器上部的喷淋系统，均匀喷淋在传热管表面，吸收管内冷水的热量而蒸发。
产生的冷剂蒸汽进入吸收器，被浓溶液吸收。
冷剂蒸汽被吸收后释放出大量的热量由冷却水带走。
浓溶液吸收水蒸汽后成为稀溶液，再由溶液泵送往高压发生器。
这个过程不断地循环，蒸发器就连续不断地制取冷水。
2)供热循环如图1－2所示，机组进行供热时，冷却水泵及冷剂泵停止运转，采暖溶液阀和采暖蒸汽阀打开。
稀溶液由溶液泵送往高压发生器，加热沸腾，发生出冷剂蒸汽。
同时高温浓溶液通过采暖溶液阀进入吸收器因压力降低而闪发出部分冷剂蒸汽；二股冷剂蒸汽都进入蒸发器，在传热管表面冷凝释放出热量。
冷凝水自动流回到吸收器与浓溶液混合成稀溶液再由溶液泵送往高压发生器加热。
溴化锂机组说明书
一、工作条件冷水出口温度：≥5℃。
冷却水进口温度：18℃～34℃。
冷水、冷却水系统压力：≤0.8MPa。
（特殊订货除外）冷却水：清洁淡水，水质符合表8-1要求。
冷、热水流量允许调节范围：70～120%冷却水流量允许调节范围：50～120%电源：3φ—380V/50Hz。
机房温度：5℃～40℃；机房相对湿度：≤85%。
机房应无粉尘污染。
警告：1.本机组为真空设备，出厂前对设备的各阀门进行了严格的密封措施，严禁对其进行任何形式的改变，否则会对机组造成不可修复的破坏，甚至报废。
2.本机组的存放不得被雨淋，同时相对湿度不得大于85%。
否则会造成电器元器件的损坏。
3.本机组的出厂包装不得擅自打开，必须由我公司的专业调试人员拆封。
4.严禁在采暖及卫生热水工况下进行抽真空操作。
5.请务必在水管路过滤器滤网不小于10目。
二、工作原理及工作流程直燃型溴化锂吸收式冷热水机组(简称直燃机或机组)以燃料的燃烧热为驱动热源，利用冷剂水的蒸发吸热制取冷水，直接利用冷剂蒸汽冷凝放热制取热水。
在日常生活中，我们都有这样的常识，把酒精滴在皮肤上会有凉爽的感觉，这是因为酒精蒸发时吸取皮肤热量。
不仅酒精，任何一种液体在蒸发时，都要吸取周围的热量。
同样，我们知道，液体沸腾温度随其压力改变。
压力愈低，其沸腾温度也愈低。
例如：在一个大气压下，水的沸腾温度为100℃，而在0.00891个大气压时，水的沸腾温度就降到5℃了。
水的沸腾温度随压力的降低而降低。
如果我们能创造一个压力很低，或者说真空度很高的环境，让水在其中沸腾蒸发，就能获得制冷效果了。
直燃机就是利用上述原理，让水在压力很低的蒸发器传热管上沸腾蒸发吸热，制取低温冷水的。
显然，为使蒸发器的蒸发、吸热过程连续进行，就必须不断地补充冷剂水，并不断带走蒸发后的冷剂蒸汽。
这一功能是依靠溴化锂溶液的吸收特性来实现的。
1、制冷工作流程直燃型溴化锂吸收式冷热水机组工作原理如图2－1所示。
冷暖切换阀F1、F2处于关闭状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直燃型溴化锂吸收式冷热水机组
(l)直燃型溴化锂吸收式冷热水机组的组成。
直燃型溴化锂吸收式冷热水机组和蒸气型溴冷机一样，也是由各种换热器组成，包括:高压发生器，低压发生器，冷凝器.蒸发器，吸收器.高、低温热交换器和热水器。
(2)直燃型溴化锂吸收式冷热水机组的工作原理。
直燃型机组依靠燃油和燃气直接燃烧发热作为热源，省去了锅炉等设备，能够提供冷水和热水，是溴化锂吸收式制冷机的一种新型产品，近几年来发展很快，广泛地用于宾馆、会堂、商场、体育场馆、办公大楼、影剧院等无余热、废热可利用的中央空调系统。
如图2一9
所示为直燃型溴化锂吸收式冷热水机组的流程图。
其内部结构和双效溴化锂吸收式制冷机有相似之处。
主要区别是高压发生器是单独设置，内部装有燃烧器，直接用火焰加热稀溶液。
其机组是冷热水机组，其上有切换阀门，用来改变机组的工作状态，实现提供冷热水的目的。
其主体为双筒型，上部为冷凝器和低压发生器组合筒体.下部为蒸发器和吸收器组合筒体，另外设有高温热交换器、低温热交换器和预热器，同样也设有发生器泵、吸收器泵和蒸发器泵。
图2一9中(a)为夏季空调提供冷媒水的制冷循环。
SA、B、C阀门关闭，吸收器底部的稀溶液经发生器泵加压后经低温、高温热交换器进放高压发生器，在高压发生器5中，燃烧器燃烧燃料加热稀溶液，产生冷剂水蒸气;蒸气进人低压发生器4。
加热来自低温热交换器8中的稀溶液，蒸气凝结成冷剂水进入冷凝器，同时，发生的冷剂水蒸气经挡水板进人冷凝器3;冷凝器中，蒸气凝结成液体冷剂水积聚在水盘中。
高压的冷剂水经U形管降压后进入蒸发器l的液囊中，由蒸发器泵加压后在蒸发器中喷淋，在汽化过程中吸收冷媒水的热量而使之降温.冷媒水被冷却。
蒸发产生的低温冷剂蒸气在吸收器2中被浓溶液吸收，浓溶液稀释成稀溶液。
吸收器底部的稀溶液被发生器泵加压再被送人高压发生器。
上述过程循环不断。
冷却水先进入吸收器带走吸收
热，再进人冷凝器带走高温冷剂水蒸气的冷凝热。
图2一9中(b)为冬季空调提供热水的采暖循环。
八、B、C阀门开启，不通冷却水。
高压发生器产生的高温冷剂水蒸气直接进入蒸发器，加热蒸发器内流经传热管的热水，达到提供热水的目的。
凝结的冷剂水通过阀门流到吸收器底部;高压发生器中浓缩的浓溶液直接进人吸收器.在其中浓溶液与冷剂水混合成稀溶液。
机组进行采暖循环运行时，低压发生器、冷凝器、吸收器均不工作。
这种冷热水机组采用一套冷媒水管路系统，夏季供冷，冬季采暖，一机两用，使得整个中央空调的设备和系统大为简化，可减少初投资，特别适用于用电紧张、燃料价格合理的地区。
2.3.1.6热水型溴化锂吸收式冷水机组
(l)热水型溴化锂吸收式冷水机组的特点和组成。
热水型溴化锂吸收式冷水机组是以工作热水为热源，利用吸收式制冷原理，制取低温冷水的制冷机组。
热水溴冷机除具有耗电少、无环境污染、运行范围宽、振动小、噪声低等一般溴化禅冷水机的特点外.还具有下列显着的特点:可利用余热、废热、地热能及太阳能低品位热能，节能效果极大，因而运行费用大为降低;热水采暖比蒸气采暖其有明显的优越性，热水型溴化锂冷水机与之配套可使其优越性得到进一步发挥，且可提高设备的利用效率;可减少废热排放对环境造成的热污染.为能源的综合利用创造条件;当采用低温热源时，由于不像压力能转换为动能时会产生较大的能量转换损失，故即使在温度小幅下降及输出功率较小的情况下，其效率不仅不降低反而会增加:冷最调节简单方便.变工况范围大，可利用20℃左右的海水或河水作为冷却水，除可作为房间空调降温和工艺过程降温外，还可以作为船
用空调。
热水型溴冷机的冷凝器、蒸发器、吸收器在结构上与蒸气型溴冷机相同。
但低温热水型、双极热水型机组的
发生器一般采用喷淋式。
(2)热水塑溴化锂吸收式冷水机组的分类。
热水型溴化锂吸收式冷水机组按热水温度的高低可分为高温热水型和低温热水型;按循环的流程可分为单极热水型和双极热水型;按能源利用的程度可分为单效型、双效型和
多效型;按发生器采用的材料可分为热管型和普通型。
(3)热水刑溴化锂吸收式冷水机组的制冷原理。
双效单极型的高温热水型机组除高压发生器与普通的蒸气型的双效型机组结构上有些不同外.其余部分均相同。
单效单极型的低温热水型机组除发生器结构与普通蒸气单
效机组有些不同外，其余部分基本相同。
2.3。
2氨水吸收式冷水机组
氨水吸收式制冷机，其工质为氨水一水溶液(氨为制冷剂.它在大气压下沸点为一33.4℃，水为吸收剂，它在大气乐下沸点为100℃)，它的制冷温度在一45~+1℃范围内，多用于工艺生产过程中的冷源，中央空调
系统中较少使用。
2.3.2.1氨水吸收式制冷循环系统的组成
氨水吸收式制冷循环系统的主要由精馏塔(又称发生器)、冷凝器、蒸发器、吸收器、节流阀、溶液泵、溶液
热交换器和过冷器等组成。
2.3.2.2氨水吸收式制冷机组的分类
氨水吸收式制冷机组分单极制冷和两极发生、两极吸收氨吸收式制冷机组。
2.3.2.3单极氛吸收式制冷机组的工作原理
单极氨吸收式制冷机组的工作流程如图2一10所示。
氨溶液在溶液泵中加压后，经溶液热交换器加热后送人精馏塔(又称发生器)‘户。
进入精馏塔的溶液被加热到饱和状态，在等压条件下蒸发变稀，温度升高。
再经过精馏塔内提馏段的提馏和精馏段的精馏作用，使浓度提高，温度相应降低，经回流冷凝器从精馏塔顶出来.进人冷凝器冷凝成氨液。
氨液经过冷凝过冷，再经节流阀节流降到蒸发压力，形成湿气体进人蒸发器。
在蒸发器内吸收热量变成氨气后.被经过冷凝器的氨气加热，进人吸收器，再一次送人溶液泵.如此周而复始地完成制冷循环过程。
