半导体激光器工作原理及主要参数
半导体激光器工作原理及基本结构
工作三要素：
01
受激光辐射、谐振腔、增益大于等于损耗。
02
半导体激光器工作原理
02
在材料设计时，考虑将p区和n区重掺杂等工艺，使得辐射光严格在pn结平面内传播，单色性较好，强度也较大，这种光辐射叫做受激光辐射。
条形结构类型
从对平行于结平面方向的载流子和光波限制情况可分为增益波导条形激光器(普通条形)和折射率波导条形激光器(掩埋条形、脊形波导)。
”
增益波导条形激光器 (普通条形)
特点：只对注入电流的侧向扩展和注入载流子的侧向扩散有限制作用，对光波侧向渗透没有限制作用。 我们的808大功率激光器属于这种结构：把p+重掺杂层光刻成条形，限制电流从条形部分流入。但是在有源区的侧向仍是相同的材料，折射率是一样的，对光场的侧向渗透没有限制作用，造成远场双峰或多峰、光斑不均匀，同时阈值高、光谱宽、多纵摸工作，有时会出现扭折问题。
半导体激光器材料和器件结构
808大功率激光器结构
采用MOCVD方法制备外延层，外延层包括缓冲层、限制层、有源层、顶层、帽层。有源层包括上下波导层和量子阱。
有源层的带隙比P型和N型限制层的小，折射率比它们大，因此由P面和N面注入的空穴和电子会限制在有源区中，它们复合产生的光波又能有效地限制在波导层中。大大提高了辐射效率。
最上面的一层材料（帽层）采用高掺杂，载流子浓度高，目的是为了与P面金属电极形成更好的欧姆接触，降低欧姆体激光器器件制备
大片工艺包括：材料顶层光刻腐蚀出条形、氧化层制备光刻、P面和N面电极制备、衬底减薄。 条形结构：在平行于结平面方向上也希望同垂直方向一样对载流子和光波进行限制，因此引进了条形结构。 条形结构的优点： 1. 使注入电流限制在条形有源区内，限制载流子的侧向扩散， 使 阈值电流降低； 2. 有源区工作时产生的热量能通过周围四个方向的无源区传递而逸散，提高器件的散热性能； 3. 有源区尺寸减小了，提高材料均匀的可能性； 4. 器件的可靠性提高、效率提高、远场特性改善。
半导体激光治疗仪工作原理
半导体激光治疗仪工作原理半导体激光治疗仪是一种利用激光光源进行医疗治疗的设备，常用于皮肤美容、生物医学和物理治疗等领域。
其工作原理涉及到激光的生物效应和治疗机制。
以下是半导体激光治疗仪的一般工作原理：1.激光发射：半导体激光治疗仪使用半导体激光器（如激光二极管）作为光源。
当电流通过半导体激光器时，会激发半导体内的电子，导致光子的产生，从而产生激光。
2.激光特性选择：激光器产生的激光具有单色性、相干性和方向性。
这使得激光能够以高度聚焦的方式传递到治疗区域，同时减少对周围组织的影响。
3.生物效应：激光在生物组织中的作用可以通过光生物学效应来解释。
这包括光热效应（光能被组织吸收并转化为热能）、生物刺激效应（对生物体细胞和组织有促进作用）、生物抑制效应（对生物体细胞和组织有抑制作用）等。
4.治疗目标选择：半导体激光治疗仪的治疗目标通常是生物体组织中的某些分子或细胞。
不同的波长和能量的激光可以选择性地影响不同的生物分子，实现不同的治疗效果。
5.治疗过程：在治疗过程中，患者暴露于激光束中，激光通过皮肤表面，照射到目标组织。
激光的能量被目标组织吸收，从而引起一系列生物效应，如促进细胞代谢、减轻炎症、促进愈合等。
6.控制参数：半导体激光治疗仪通常具有可调节的参数，如激光功率、脉冲频率、脉宽等，以便医疗专业人员根据患者的具体情况进行个性化的治疗。
总体而言，半导体激光治疗仪通过激光的生物效应，以非侵入性的方式对生物组织进行治疗。
然而，在实际应用中，具体的治疗机制和效果会受到多种因素的影响，包括激光参数的选择、治疗区域的性质等。
因此，在使用半导体激光治疗仪时，需要经过专业人员的评估和指导。

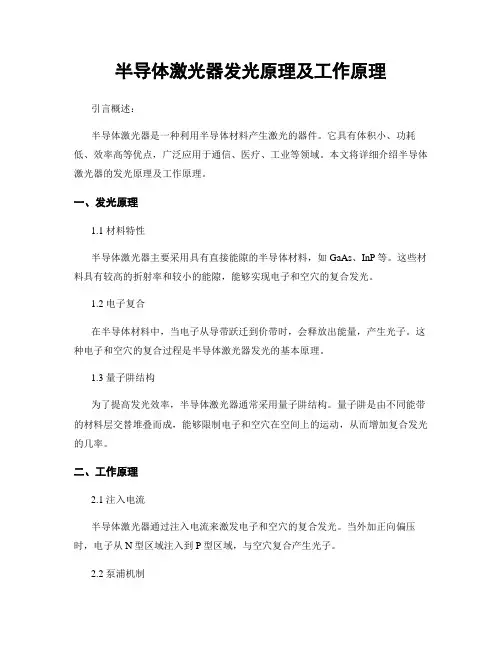

半导体激光器发光原理及工作原理
半导体激光器发光原理及工作原理引言概述：半导体激光器是一种利用半导体材料产生激光的器件。
它具有体积小、功耗低、效率高等优点，广泛应用于通信、医疗、工业等领域。
本文将详细介绍半导体激光器的发光原理及工作原理。
一、发光原理1.1 材料特性半导体激光器主要采用具有直接能隙的半导体材料，如GaAs、InP等。
这些材料具有较高的折射率和较小的能隙，能够实现电子和空穴的复合发光。
1.2 电子复合在半导体材料中，当电子从导带跃迁到价带时，会释放出能量，产生光子。
这种电子和空穴的复合过程是半导体激光器发光的基本原理。
1.3 量子阱结构为了提高发光效率，半导体激光器通常采用量子阱结构。
量子阱是由不同能带的材料层交替堆叠而成，能够限制电子和空穴在空间上的运动，从而增加复合发光的几率。
二、工作原理2.1 注入电流半导体激光器通过注入电流来激发电子和空穴的复合发光。
当外加正向偏压时，电子从N型区域注入到P型区域，与空穴复合产生光子。
2.2 泵浦机制半导体激光器的泵浦机制主要有电泵浦和光泵浦两种方式。
电泵浦是通过注入电流来激发发光，而光泵浦则是利用外界光源来激发发光。
2.3 光放大在半导体激光器中，光子在材料中的传播会受到吸收和散射的影响。
为了保持激光的强度，需要在激光器内部设置光放大区域，使光子得到增强。
三、半导体激光器的类型3.1 可见光激光器可见光激光器主要用于显示、照明等领域。
常见的可见光激光器有红光激光器、绿光激光器和蓝光激光器等。
3.2 红外激光器红外激光器主要用于通信、医疗和工业等领域。
常见的红外激光器有半导体激光二极管和半导体激光放大器等。
3.3 高功率激光器高功率激光器主要用于激光切割、激光焊接等工业应用。
它具有较高的输出功率和较高的光束质量。
四、半导体激光器的应用4.1 光通信半导体激光器在光通信中起着重要的作用，可以实现高速、远距离的数据传输。
4.2 医疗应用半导体激光器在医疗领域中用于激光手术、激光治疗等，具有精确控制和无创的特点。

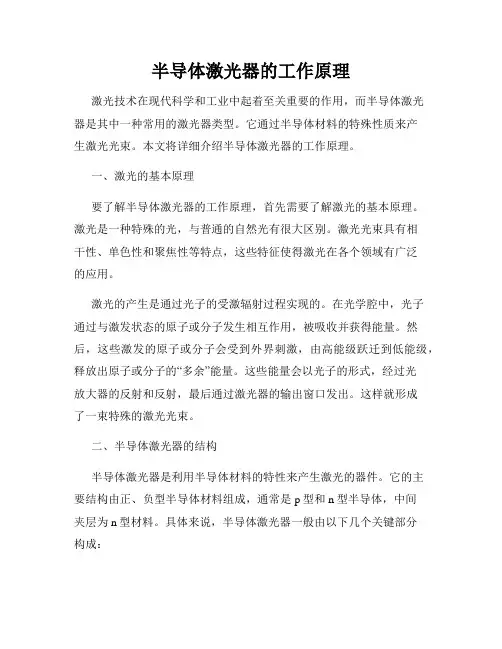

半导体激光器的工作原理
半导体激光器的工作原理激光技术在现代科学和工业中起着至关重要的作用，而半导体激光器是其中一种常用的激光器类型。
它通过半导体材料的特殊性质来产生激光光束。
本文将详细介绍半导体激光器的工作原理。
一、激光的基本原理要了解半导体激光器的工作原理，首先需要了解激光的基本原理。
激光是一种特殊的光，与普通的自然光有很大区别。
激光光束具有相干性、单色性和聚焦性等特点，这些特征使得激光在各个领域有广泛的应用。
激光的产生是通过光子的受激辐射过程实现的。
在光学腔中，光子通过与激发状态的原子或分子发生相互作用，被吸收并获得能量。
然后，这些激发的原子或分子会受到外界刺激，由高能级跃迁到低能级，释放出原子或分子的“多余”能量。
这些能量会以光子的形式，经过光放大器的反射和反射，最后通过激光器的输出窗口发出。
这样就形成了一束特殊的激光光束。
二、半导体激光器的结构半导体激光器是利用半导体材料的特性来产生激光的器件。
它的主要结构由正、负型半导体材料组成，通常是p型和n型半导体，中间夹层为n型材料。
具体来说，半导体激光器一般由以下几个关键部分构成：1. 激活层（active layer）：激活层是半导体激光器的核心部分，也是激光的产生和放大的地方。
它由两种半导体材料之间的异质结构构成，通常是由n型和p型材料组成。
当外加电流通过激活层时，会在激活层中产生载流子（电子和空穴）。
2. 波导层（waveguide layer）：波导层是指导激光光束传播的部分，其材料的折射率通常比周围材料低。
通过选择合适的波导层结构，可以实现激光束的单模（TEM00）输出。
3. 管腔（cavity）：管腔是激光器中的一个重要元件，它由两个高反射率镜片构成，将光线限制在波导层中，形成光学腔。
其中一个是部分透射的输出镜，另一个是全反射的输出镜。
管腔的长度决定了激光的波长。
4. 电极（electrodes）：电极主要用于施加电场，控制激光器的开启和关闭。
它们通常位于激光器的两端，通过外接电源提供正向或反向偏置电压。

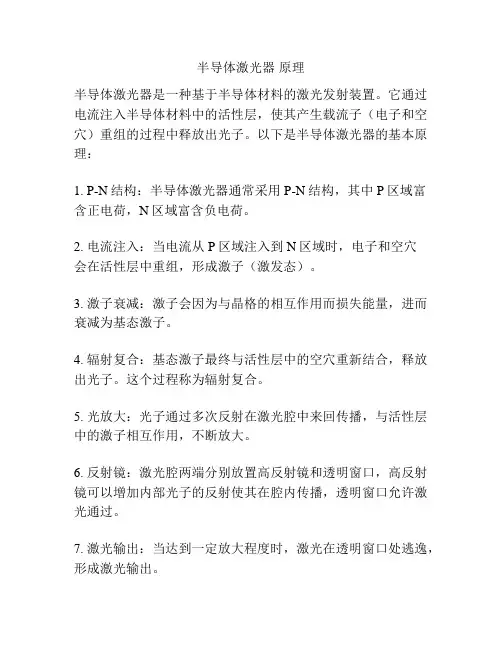

半导体激光器 原理
半导体激光器原理
半导体激光器是一种基于半导体材料的激光发射装置。
它通过电流注入半导体材料中的活性层，使其产生载流子（电子和空穴）重组的过程中释放出光子。
以下是半导体激光器的基本原理：
1. P-N结构：半导体激光器通常采用P-N结构，其中P区域富含正电荷，N区域富含负电荷。
2. 电流注入：当电流从P区域注入到N区域时，电子和空穴
会在活性层中重组，形成激子（激发态）。
3. 激子衰减：激子会因为与晶格的相互作用而损失能量，进而衰减为基态激子。
4. 辐射复合：基态激子最终与活性层中的空穴重新结合，释放出光子。
这个过程称为辐射复合。
5. 光放大：光子通过多次反射在激光腔中来回传播，与活性层中的激子相互作用，不断放大。
6. 反射镜：激光腔两端分别放置高反射镜和透明窗口，高反射镜可以增加内部光子的反射使其在腔内传播，透明窗口允许激光通过。
7. 激光输出：当达到一定放大程度时，激光在透明窗口处逃逸，形成激光输出。
通过控制电流注入和激光腔的结构设计，可以调节半导体激光器的发射波长、功率等参数，以满足不同应用领域的要求。

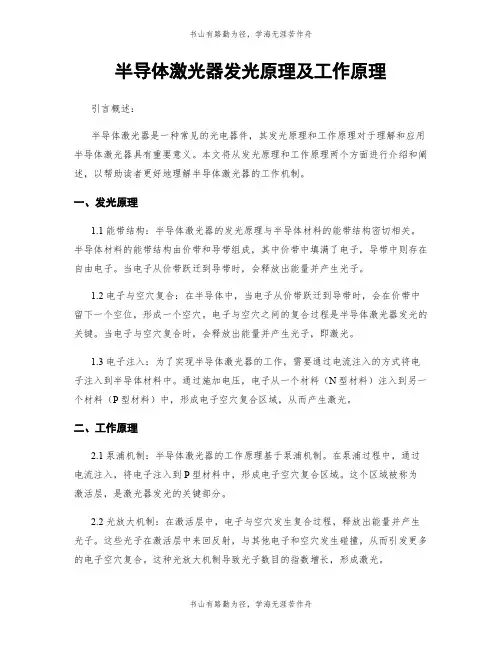

半导体激光器发光原理及工作原理
半导体激光器发光原理及工作原理引言概述：半导体激光器是一种常见的光电器件，其发光原理和工作原理对于理解和应用半导体激光器具有重要意义。
本文将从发光原理和工作原理两个方面进行介绍和阐述，以帮助读者更好地理解半导体激光器的工作机制。
一、发光原理1.1 能带结构：半导体激光器的发光原理与半导体材料的能带结构密切相关。
半导体材料的能带结构由价带和导带组成，其中价带中填满了电子，导带中则存在自由电子。
当电子从价带跃迁到导带时，会释放出能量并产生光子。
1.2 电子与空穴复合：在半导体中，当电子从价带跃迁到导带时，会在价带中留下一个空位，形成一个空穴。
电子与空穴之间的复合过程是半导体激光器发光的关键。
当电子与空穴复合时，会释放出能量并产生光子，即激光。
1.3 电子注入：为了实现半导体激光器的工作，需要通过电流注入的方式将电子注入到半导体材料中。
通过施加电压，电子从一个材料（N型材料）注入到另一个材料（P型材料）中，形成电子空穴复合区域，从而产生激光。
二、工作原理2.1 泵浦机制：半导体激光器的工作原理基于泵浦机制。
在泵浦过程中，通过电流注入，将电子注入到P型材料中，形成电子空穴复合区域。
这个区域被称为激活层，是激光器发光的关键部分。
2.2 光放大机制：在激活层中，电子与空穴发生复合过程，释放出能量并产生光子。
这些光子在激活层中来回反射，与其他电子和空穴发生碰撞，从而引发更多的电子空穴复合。
这种光放大机制导致光子数目的指数增长，形成激光。
2.3 反射和放大：半导体激光器中的激光通过激活层两侧的反射镜进行反射，形成光的共振腔。
这种反射使得光在激活层中来回传播，并与其他光子发生干涉，增强激光的放大效果。
同时，激光也通过半导体材料的放大效应，使得光的强度进一步增大。
三、应用领域3.1 光通信：半导体激光器在光通信领域中具有广泛的应用。
其高速调制性能和窄线宽特性使其成为光纤通信系统中的重要光源。
3.2 激光打印：半导体激光器在激光打印领域中被广泛应用。
半导体激光器的工作原理
半导体激光器的工作原理半导体激光器是一种利用半导体材料电子和空穴的复合辐射出光的设备。
其工作原理涉及多个方面，下面将逐一进行详细阐述并分点列出。
1. PN结和电子空穴复合- 半导体激光器由n型和p型半导体材料组成，它们通过PN结相接。
这种结构形成了电子和空穴之间的吸引力，使它们在结区域中聚集。
- 当外加电源施加在PN结上时，形成电势梯度，导致电子从n型区域向p型区域移动，同时空穴从p型区域向n型区域移动。
这个过程叫做电子空穴复合。
2. 跃迁过程和能带结构- 半导体材料中的能带结构对激光器的工作有重要影响。
能带分为价带和导带，中间是禁带。
- 当电子从价带跃迁到导带时，会释放出一定的能量。
该能量可以以光的形式释放出来，形成激光。
3. 反射镜和激光腔- 半导体激光器使用反射镜在两侧形成一个封闭的光学腔。
这两个反射镜使得光线在腔内反复来回传播。
- 一端的反射镜透过一部分光线，形成激光的输出口；另一端的反射镜完全反射光线，起到增强光线的作用。
这种结构使得激光得以产生和放大。
4. 注入电流和激发载流子- 通过施加电流，能够激发载流子，促进电子和空穴的复合发光。
通常情况下，半导体激光器通过注入电流来实现激发。
- 注入电流可以通过直接通电或者通过外部器件（如激光二极管）提供。
5. 能量密度和共振条件- 半导体激光器需要满足一定的能量密度和共振条件才能产生激射。
能量密度必须高于阈值，使得大量的载流子能够起到放大光的作用。
- 共振条件要求光线在腔内来回传播时，相位与波长保持一致，以增强激光输出。
6. 温度控制和光谱特性- 半导体激光器对温度非常敏感，需要进行精确的温度控制，以维持其稳定性和可靠性。
- 在不同的工作温度下，激光器的发光波长和频率会发生变化，对光谱特性有一定影响。
7. 应用领域和发展趋势- 半导体激光器在通信、医疗、材料加工、光电子学等领域有广泛应用。
- 其发展趋势包括提高功率和效率、扩展工作波长范围、实现更小尺寸化等。
半导体激光器工作原理
半导体激光器工作原理
半导体激光器是一种使用半导体器件结构来产生激光辐射的装置。
其工作原理基于半导体材料的特性和激光发射的机制。
当半导体材料中引入杂质或调制其物理结构时，就形成了PN
结构。
在PN结中，电子和空穴的浓度存在差异，因此会形成
顺势垄流与逆势骨流。
当外加正向电压时，电子从N区向P
区流动，空穴则相反。
在P区和N区的结界面上，相应的电
子将再结合，形成激子（exciton）。
当激子与周围的材料发生碰撞时，它们会衰减成低能态的激子或释放出光子，形成辐射。
在半导体激光器中，通过在PN结
两端引入反射镜（一面反射镜，一面半透明镜），使光子在
PN结中的来回反射，形成谐振腔（resonant cavity）。
在谐振
腔中，只有特定频率的光子才能在其中谐振。
当电流通过PN结时，激子在PN结中被激发并发射出光子。
这些光子在谐振腔内不断来回反射，激发更多的激子，并产生更多的光子。
随着时间的推移，光子数目呈指数增长，并最终形成了高度相干的激光辐射。
这种激射现象可以通过控制电流的大小和PN结的性质来实现。
总的来说，半导体激光器的工作原理是通过电流激发激子，通过谐振腔的多次反射放大，并利用反射镜使放大后的光子以激光形式输出。
这种工作原理使得半导体激光器成为了一种小型、高效、可靠的激光光源，广泛应用于通信、材料加工、医疗、光存储等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体激光器工作原理及主要参数
OFweek激光网讯：半导体激光器又称为激光二极管（LD，Laser Diode），是采用半导体材料作为工作物质而产生受激发射的一类激光器。
常用材料有砷化镓（GaAs）、硫化镉（CdS）、磷化铟（InP）、硫化锌（ZnS）。
激励方式有电注入、电子束激励和光泵浦激励三种形式。
半导体激光器件，一般可分为同质结、单异质结、双异质结。
同质结激光器和单异质结激光器室温时多为脉冲器件，而双异质结激光器室温时可实现连续工作。
半导体激光器的优点在于体积小、重量轻、运转可靠、能耗低、效率高、寿命长、高速调制，因此半导体激光器在激光通信、光存储、光陀螺、激光打印、激光医疗、激光测距、激光雷达、自动控制、检测仪器等领域得到了广泛的应用。
半导体激光器工作原理是：通过一定的激励方式，在半导体物质的能带（导带与价带）之间，或者半导体物质的能带与杂质（受主或施主）能级之间，实现非平衡载流子的粒子数反转，当处于粒子数反转状态的大量电子与空穴复合时便产生受激发射作用。
半导体激光器的激励方式主要有三种：电注入式、电子束激励式和光泵浦激励式。
电注入式半导体激光器一般是由GaAS（砷化镓）、InAS（砷化铟）、Insb（锑化铟）等材料制成的半导体面结型二极管，沿正向偏压注入电流进行激励，在结平面区域产生受激发射。
电子束激励式半导体激光器一般用N型或者P型半导体单晶（PbS、CdS、ZhO等）作为工作物质，通过由外
部注入高能电子束进行激励。
光泵浦激励式半导体激光器一般用N型或P型半导体单晶（GaAS、InAs、InSb等）作为工作物质，以其它激光器发出的激光作光泵激励。
目前在半导体激光器件中，性能较好、应用较广的是：具有双异质结构的电注入式GaAs 二极管半导体激光器。
半导体光电器件的工作波长与半导体材料的种类有关。
半导体材料中存在着导带和价带，导带上面可以让电子自由运动，而价带下面可以让空穴自由运动，导带和价带之间隔着一条禁带，当电子吸收了光的能量从价带跳跃到导带中去时就把光的能量变成了电，而带有电能的电子从导带跳回价带，又可以把电的能量变成光，这时材料禁带的宽度就决定了光电器件的工作波长。
小功率半导体激光器（信息型激光器），主要用于信息技术领域，例如用于光纤通信及光交换系统的分布反馈和动态单模激光器（DFB-LD）、窄线宽可调谐激光器、用于光盘等信息处理领域的可见光波长激光器（405nm、532nm、635nm、650nm、670nm）。
这些
器件的特征是：单频窄线宽、高速率、可调谐、短波长、光电单片集成化等。
大功率半导体激光器（功率型激光器），主要用于泵浦源、激光加工系统、印刷行业、生物医疗等领域。
半导体激光器主要参数：
波长nm：激光器工作波长，例如405nm、532nm、635nm、650nm、670nm、690nm、780nm、810nm、860nm、980nm。
阈值电流Ith：激光二极管开始产生激光振荡的电流，对小功率激光器而言其值约在数
十毫安。
工作电流Iop：激光二极管达到额定输出功率时的驱动电流，此值对于设计调试激光驱动电路较重要。
垂直发散角θ⊥：激光二极管的发光带在与PN结垂直方向张开的角度，一般在15°~40°左右。
水平发散角θ∥：激光二极管的发光带在与PN结平行方向张开的角度，一般在6°~ 10°左右。
监控电流Im ：激光二极管在额定输出功率时在PIN管上流过的电流。
半导体激光器主要向两个方向发展：一类是以传递信息为主的信息型激光器；另一类是以提高光功率为主的功率型激光器。
在泵浦固体激光器等应用的推动下，高功率半导体激光器取得了突破性进展，其标志是半导体激光器的输出功率显著增加，国外千瓦级的高功率半导体激光器已经商品化，国内样品器件输出已达到600W。
未来，半导体激光器的发展趋势主要在高速宽激光器、大功率激光器、短波长激光器、中红外激光器等方面。
