ASD 野外光谱仪操作规范1 地物光谱测量原理反射率( Reflectance )定义为物体反射能量与入射能量的比值。
光谱反射率( Spectral Reflectance)为某个特定波长间隔下测定的物体反射率，连续波长测定的物体反射率曲线构成反射率波谱( Reflectance Spectrum)。
由于测定方式的差异，反射率波谱可以根据入射能量的照明方式及反射能量测定方式给定如下4 种定义：(1) 方向－方向反射率波谱：入射能量照明方式为平行直射光，没有或可以忽略散射光；波谱测定仪器仅测定某个特定方向的反射能量。
地物双向反射特性主要就是研究方向－方向反射率波谱。
晴天条件下，以太阳光为照明光源，利用野外便携式地物光谱仪测定的地物反射率波谱就可以近似为方向－方向反射率波谱。
方向－方向反射率的定义与二向反射率 (Bidirectional Reflectance Distribution Function ，BRDF )基本一致，其定义如下：( i, i, r, r ) L( r, r)(1)i i r r E( i, i), , ,i, i, r, r分别为入射方向的天顶角和方位角及观测方向的天顶角和方位角，E( i, i)为( i, i )方向直射辐射的辐照度值，L( r, r )为传感器在观测方向( r, r)测定的物体表面的辐亮度值。
暗含假设目标物为朗伯体。
需要注意的是，公式(1)定义的方向－方向反射率测定要求其它入射方向没有任何散射光。
(2) 半球－方向反射率波谱：入射能量在2 半球空间内均匀分布，波谱测定仪器仅测定某个特定方向的反射能量。
全阴天条件下，以太阳散射光为照明光源，利用野外便携式地物光谱仪测定的地物反射率波谱就可以近似为半球－方向反射率波谱。
半球－方向反射率的定义如下，( r, r) L(E r, r )2 2L( r, r)(2)Ed0 02E( i, i)cos i sin i d i i式中E d 为2 半球空间内到达物体表面所有辐照度值的总和。
地物光谱反射率的野外测定

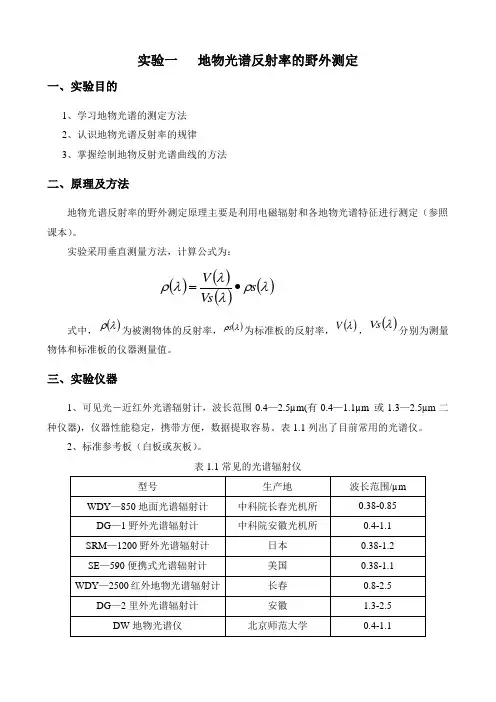

实验一 地物光谱反射率的野外测定一、实验目的1、学习地物光谱的测定方法2、认识地物光谱反射率的规律3、掌握绘制地物反射光谱曲线的方法二、原理及方法地物光谱反射率的野外测定原理主要是利用电磁辐射和各地物光谱特征进行测定（参照课本）。
实验采用垂直测量方法，计算公式为：()()()()λρλλλρs Vs V •=式中，()λρ为被测物体的反射率，()λρs 为标准板的反射率，()λV ，()λVs 分别为测量物体和标准板的仪器测量值。
三、实验仪器1、可见光－近红外光谱辐射计，波长范围0.4—2.5µm(有0.4—1.1µm 或1.3—2.5µm 二种仪器)，仪器性能稳定，携带方便，数据提取容易。
表1.1列出了目前常用的光谱仪。
2、标准参考板（白板或灰板）。
表1.1常见的光谱辐射仪四、实验步骤1、测量目标和条件的选择环境：无严重大气污染，光照稳定，无卷云或浓积云，风力小于3级，避开阴影和强反射体的影响（测量者不穿白色服装）。
时间：地方时9：30—14：30。
取样：选择物体自然状态的表面作为观测面，取样面积大于地物自然表面起伏和不均匀的尺度，被测目标面要充满视场。
标准板：标准板表面与被测地物的宏观表面相平行，与观测仪器等距，并充满仪器视场，保证板面清洁。
2、记录测量目标基本信息主要内容如下：土壤：土类、土属、土种；地貌类型、成土母质、侵蚀状况；干湿度、粗糙度等。
植被：植物名称、所属类别、覆盖率、生长状况、叶色、高度等。
水体：水体名称、水体状况、水色、水温、透明度、泥沙含量、叶绿素含量、污染状况等。
人工目标：目标名称、内容描述、估算面积、几何特征、表面颜色、坡度、坡面等。
岩矿：岩矿名称、所属类别、植被覆盖及名称、土壤覆盖及名称、岩矿露头面积、所属构造、地质年代、风化状况等。
3、记录环境参数主要内容如表1.2，内容由教学教师定，制成表格填写。
见附表。
4、安装仪器开始测试①对准标准板，读取数据为Vs。
光谱仪使用简介
规格
型号 波长范围
参数
FieldSpec 3 JR 350-2500nm
光谱采样间隔 1.377nm (350-1050nm)
2nm (1000-1500nm)
光谱分辨率
3nm@700nm 30nm@1400,2100nm
光谱采集过程
测量光照参考板（一般为Raw DN值），测参 考板2次，每次5条平均 测量遮阴参考板2次，每次5条平均 测量光照地物，探头高度按照观测目标确定， 每次5条平均 测量遮阴地物，探头高度同上，每次5条平均
生物光学算法—I类水体
分析算法 半分析算法 基于蓝绿比值的MODIS经验算法（反演精度 相对较高） 基于辐射传输模型的理论算法
生物光学算法—I类水体
基本思路是利用大气辐射传递理论，将传感器 接收到的总信号中大气效应和离水辐射分开。 假设I类水体近红外谱段离水辐射忽略不计， 据此求出该谱段的大气特性，并外推至可见光 波段。传感器接收的信号经大气校正后，求得 离水辐射度，然后用经验公式反演出叶绿素a 的含量
野外光谱测量注意事项
传感器探头的选择：当野外地物范围比较大， 物种纯度比较高、观测距离比较近时，选用较 大视场角的探头；当地物分布面积较小时，或 者物种在近距离内比较混杂，或需要测量远处 地物时，则选用小视场角的探头
野外光谱测量注意事项
避免阴影：探头定位时必须避免阴影，人应该面 向阳光，这样可以得到一致的测量结果。野外大 范围测试光谱数据时，需要沿着阴影的反方向布 置测点
大气校正，即从传感器接收到的信号中消除大 气的影响，获得包含海水组分信息的海面离水 辐亮度的某种标准化形式。 水色遥感反演模式的作用是从遥感反射率的数 据出发，反演海水中包含的叶绿素、无机的悬 浮物和有机的黄色物质的浓度。
地物光谱仪的操作使用是怎样的
地物光谱仪的操作使用是怎样的地物光谱仪是一款用于地物遥感分析的仪器，它能够测量地物对不同波段的反射率，获取地物的光谱特征信息。
在遥感领域，它被广泛应用于土地利用、植被监测、水资源管理等方面。
本篇文档将介绍地物光谱仪的使用方法和操作流程。
仪器配置与准备在操作地物光谱仪前，需要先进行仪器的配置和准备工作。
以下是具体步骤：1.检查仪器电量和存储空间，确保满足实验要求。
2.选择合适的测量地点和时间，以保证光照充足、无遮挡或影响，获取有效数据。
3.进行仪器的预热和校准，以保证测量精度。
具体校准方法有多种，可以根据实际需要选择。
操作流程步骤一：预处理在开始实验之前，需要进行一些预处理操作。
以下是具体步骤：1.打开仪器，进入主界面。
2.选择合适的测量模式，一般是手动或自动模式。
3.设置测量参数，如波长范围、积分时间、重复次数等。
步骤二：测量在完成预处理之后，可以开始进行测量了。
以下是具体步骤：1.根据实际需要，选择合适的测量位置和方向，保证数据有效性。
2.放置仪器并稳定，以确保测量数据的准确性和可靠性。
3.操作仪器，开始测量，记录数据。
步骤三：数据处理在完成测量之后，需要对数据进行处理和分析。
以下是具体步骤：1.将数据导入专业软件或平台进行处理。
2.进行数据过滤、校正、平滑等处理，消除噪声和干扰。
3.对处理后的数据进行分析和解释，得出结论。
注意事项1.在操作地物光谱仪时，需要遵循相关的操作规范和安全要求。
2.建议进行多次测量，以提高数据的准确性和可靠性。
3.在测量和处理数据时，需要注意数据的有效性和可靠性，避免因数据错误而导致结论偏差。
地物光谱仪是一种重要的地物遥感分析工具，能够为我们提供有效的研究数据。
通过本篇文档的介绍，相信读者已经了解到地物光谱仪的使用方法和操作流程，能够为实验工作提供有力的指导和借鉴。
遥感实验地物光谱测量详解演示文稿
孔祥生 遥感概论实验
14
第14页，共52页。
3、记录环境参数
参见教材表1.2
2022/2/14孔祥生 遥感概论实验15第15页，共52页。
4、仪器安装调试
（1)对准白板，读取数据为 VS
（2）移开白板对准地物，读取数据
V
（3）重复步骤（1）（2），测量5～9次，记录数据计算
平均值
（4）更换目标，重复（1）～（3）步骤，直至完成测试
任务。
测量高度要求：仪器保持水平架设，距离被测物体表 面不小于1m；
几何关系要求：仪器轴线与天顶角的倾斜角<2度
2022/2/14
孔祥生 遥感概论实验
16
第16页，共52页。
5、分析实测结果
（1)根据测定结果，绘制地物(地物、水体、岩石、土 壤各一种)光谱曲线；
（2）根据所绘制曲线，比较不同地物光谱特征；
4-9小时 通过无线wifi与计算机连接
第36页，共52页。
控制计算机
安装有RS3光谱仪操作软件 安装有ViewSpec Pro数据处理软件 另行介绍
第37页，共52页。
光谱仪的技术参数
光谱范围350-2500nm，350-1050nm 最快采集速度：100ms, 17ms 光谱分辨率：3nm@350-1000nm
2022/2/14
孔祥生 遥感概论实验
4 第4页，共52页。
原理及方法简介
地物光谱反射率测量原理参见《遥感概论》第二章； 实习采用垂直测量方法，计算公式为：
V VS
•
s
式中， 为被测物体的反射率，s 为标准板的反
射率，V ，VS 分别为测量物体和标准板的仪
器测量值。

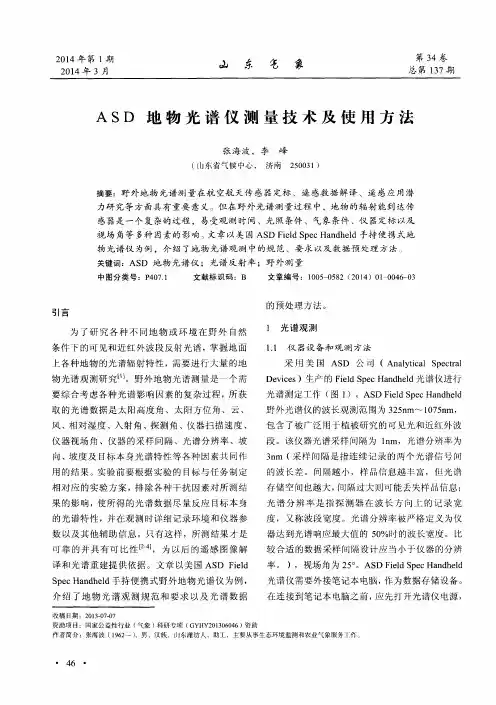

ASD地物光谱仪测量技术及使用方法
