差速器工作原理及图片
差速器的工作原理

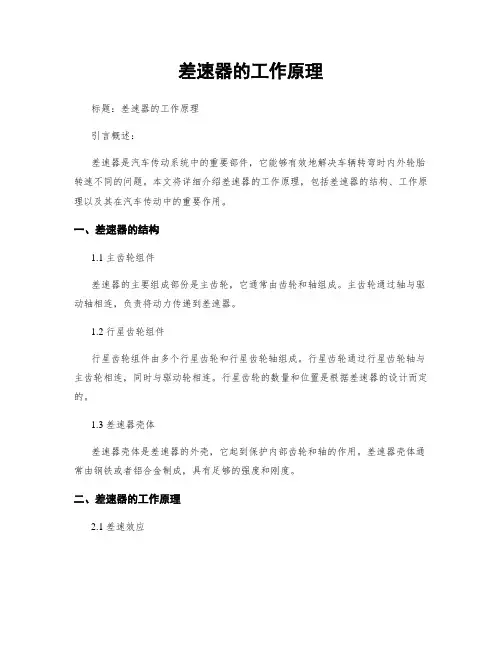

差速器的工作原理标题：差速器的工作原理引言概述：差速器是汽车传动系统中的重要部件，它能够有效地解决车辆转弯时内外轮胎转速不同的问题。
本文将详细介绍差速器的工作原理，包括差速器的结构、工作原理以及其在汽车传动中的重要作用。
一、差速器的结构1.1 主齿轮组件差速器的主要组成部份是主齿轮，它通常由齿轮和轴组成。
主齿轮通过轴与驱动轴相连，负责将动力传递到差速器。
1.2 行星齿轮组件行星齿轮组件由多个行星齿轮和行星齿轮轴组成。
行星齿轮通过行星齿轮轴与主齿轮相连，同时与驱动轮相连。
行星齿轮的数量和位置是根据差速器的设计而定的。
1.3 差速器壳体差速器壳体是差速器的外壳，它起到保护内部齿轮和轴的作用。
差速器壳体通常由钢铁或者铝合金制成，具有足够的强度和刚度。
二、差速器的工作原理2.1 差速效应差速器的工作原理基于差速效应，即在转弯时，内外轮胎的转速不同。
差速器通过合理分配动力，使得内外轮胎能够以不同的速度旋转，从而保证车辆的稳定性和行驶平顺性。
2.2 主齿轮传动当车辆直线行驶时，主齿轮传递动力到行星齿轮组件，行星齿轮以相同的速度旋转，并将动力传递到驱动轮。
2.3 差速器的转向作用当车辆转弯时，内外轮胎的转速不同。
差速器通过行星齿轮的设计，使得内外轮胎能够以不同的速度旋转，从而保持车辆的平稳行驶。
三、差速器在汽车传动中的重要作用3.1 提供转向灵便性差速器能够根据车辆的转向情况，合理分配动力到内外轮胎，从而提供转向灵便性。
这样可以保证车辆在转弯时的稳定性和操控性。
3.2 减少轮胎磨损差速器能够使内外轮胎以不同的速度旋转，从而减少轮胎的磨损。
如果没有差速器，内外轮胎的转速不同，会导致轮胎之间的滑动，增加磨损。
3.3 提高车辆的通过性差速器能够根据路面条件和车辆的行驶状态，合理分配动力到内外轮胎，从而提高车辆的通过性。
在不同路况下，差速器能够使车辆保持稳定的牵引力和抓地力。
四、差速器的维护与保养4.1 定期检查差速器油定期检查差速器油的质量和油位，确保正常的润滑和冷却效果。
差速器的结构及工作原理(图解)
差速器得结构及工作原理(图解)汽车差速器就是一个差速传动机构,用来保证各驱动轮在各种运动条件下得动力传递,避免轮胎与地面间打滑。
当汽车转弯行驶时,外侧车轮比内侧车轮所走过得路程长(图D－C5－5);汽车在不平路面上直线行驶时,两侧车轮走过得曲线长短也不相等;即使路面非常平直,但由于轮胎制造尺寸误差,磨损程度不同,承受得载荷不同或充气压力不等,各个轮胎得滚动半径实际上不可能相等,若两侧车轮都固定在同一刚性转轴上,两轮角速度相等,则车轮必然出现边滚动边滑动得现象。
差速器得作用车轮对路面得滑动不仅会加速轮胎磨损,增加汽车得动力消耗,而且可能导致转向与制动性能得恶化。
若主减速器从动齿轮通过一根整轴同时带动两侧驱动轮,则两侧车轮只能同样得转速转动。
为了保证两侧驱动轮处于纯滚动状态,就必须改用两根半轴分别连接两侧车轮,而由主减速器从动齿轮通过差速器分别驱动两侧半轴与车轮,使它们可用不同角速度旋转。
这种装在同一驱动桥两侧驱动轮之间得差速器称为轮间差速器。
在多轴驱动汽车得各驱动桥之间,也存在类似问题。
为了适应各驱动桥所处得不同路面情况,使各驱动桥有可能具有不同得输入角速度,可以在各驱动桥之间装设轴间差速器。
布置在前驱动桥(前驱汽车)与后驱动桥(后驱汽车)得差速器,可分别称为前差速器与后差速器,如安装在四驱汽车得中间传动轴上,来调节前后轮得转速,则称为中央差速器。
差速器可分为普通差速器与防滑差速器两大类。
普通差速器得结构及工作原理目前国产轿车及其它类汽车基本都采用了对称式锥齿轮普通差速器。
对称式锥齿轮差速器由行星齿轮、半轴齿轮、行星齿轮轴(十字轴或一根直销轴)与差速器壳等组成12-13(见图D－C5－6)。
(从前向后瞧)左半差速器壳2与右半差速器壳8用螺栓固紧在一起。
主减速器得从动齿轮7用螺栓(或铆钉)固定在差速器壳右半部8得凸缘上。
十字形行星齿轮轴9安装在差速器壳接合面处所对出得园孔内,每个轴颈上套有一个带有滑动轴承(衬套)得直齿圆锥行星齿轮6,四个行星齿轮得左右两侧各与一个直齿圆锥半轴齿轮4相啮合。
差速器结构及工作原理
行星齿轮，再由行星齿轮传给左右两半轴齿轮。行星齿 轮相当一个等臂杠杆，而两个半轴齿轮半径也相等，因 此，实际上可以认为差速器分配给两侧车轮的扭矩大小 是相等的，不管左右车轮转速是否相等，而扭矩总是平 均分配的。
8
四、普通差速器的工作原理
（1）汽车直线行驶（两侧驱动轮阻力相同）
直线行驶时差速器运转状态7四普通差速器的工作原理2汽车转向两侧驱动轮转速不同如汽车右转向外侧车轮有滑移的趋势内侧车轮有滑转的趋势即外侧车轮阻力小内侧车轮阻力大使行星齿轮除了公转还以自转
差速器结构及工作原理
目录Байду номын сангаас
1.差速器的功用 2.差速器的分类 3.差速器的结构组成 4.差速器的工作原理
2
一、差速器功用
10
图4. 行星锥齿轮差速器零件分解图
5
四、普通差速器的工作原理
图5. 差速器运动原理示意图
1. 运动特性
ω0
ω2
（1）汽车直线行驶（两侧驱动轮转速相同）
ω1
行星齿轮只有公转，没有自转，
ω1=ω2=ω0，即 ω1+ω2=2ω0
图6. 直线行驶时差速器运转状态
6
四、普通差速器的工作原理
（2）汽车转向（两侧驱动轮转速不同）
如汽车右转向，外侧车轮有滑移的趋势，
内侧车轮有滑转的趋势，即外侧车轮阻力小，
ω0
ω2
内侧车轮阻力大，使行星齿轮除了公转还以
△ω自转。
ω1
由于差速作用，两半轴齿轮的转速分别为：
ω1=ω0+△ω，ω2=ω0-△ω
图7. 转向行驶时差速器运转状态
可得：
ω1+ω2=2ω0或 n1+n2=2n0
差速器的工作原理

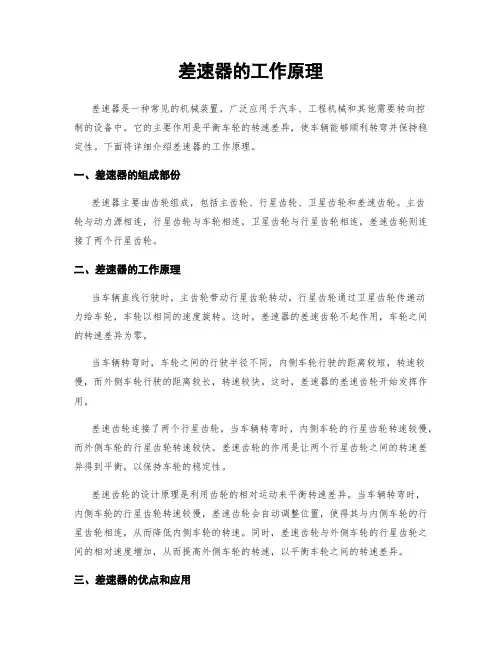

差速器的工作原理差速器是一种常见的机械装置，广泛应用于汽车、工程机械和其他需要转向控制的设备中。
它的主要作用是平衡车轮的转速差异，使车辆能够顺利转弯并保持稳定性。
下面将详细介绍差速器的工作原理。
一、差速器的组成部份差速器主要由齿轮组成，包括主齿轮、行星齿轮、卫星齿轮和差速齿轮。
主齿轮与动力源相连，行星齿轮与车轮相连，卫星齿轮与行星齿轮相连，差速齿轮则连接了两个行星齿轮。
二、差速器的工作原理当车辆直线行驶时，主齿轮带动行星齿轮转动，行星齿轮通过卫星齿轮传递动力给车轮，车轮以相同的速度旋转。
这时，差速器的差速齿轮不起作用，车轮之间的转速差异为零。
当车辆转弯时，车轮之间的行驶半径不同，内侧车轮行驶的距离较短，转速较慢，而外侧车轮行驶的距离较长，转速较快。
这时，差速器的差速齿轮开始发挥作用。
差速齿轮连接了两个行星齿轮，当车辆转弯时，内侧车轮的行星齿轮转速较慢，而外侧车轮的行星齿轮转速较快。
差速齿轮的作用是让两个行星齿轮之间的转速差异得到平衡，以保持车轮的稳定性。
差速齿轮的设计原理是利用齿轮的相对运动来平衡转速差异。
当车辆转弯时，内侧车轮的行星齿轮转速较慢，差速齿轮会自动调整位置，使得其与内侧车轮的行星齿轮相连，从而降低内侧车轮的转速。
同时，差速齿轮与外侧车轮的行星齿轮之间的相对速度增加，从而提高外侧车轮的转速，以平衡车轮之间的转速差异。
三、差速器的优点和应用差速器的工作原理使得车辆在转弯时能够更加稳定，减少了车轮之间的磨擦和磨损。
同时，差速器还能够提高车辆的通过性能，在不同路况下保持车轮的附着力，提高车辆的牵引力和操控性。
差速器广泛应用于各种车辆和工程机械中，特殊是四轮驱动和多轴驱动的车辆。
它在汽车、卡车、越野车、拖拉机等交通工具中起到关键作用，使得车辆能够平稳转弯并保持稳定性。
此外，差速器还被应用于工程机械中，如挖掘机、装载机等，以提高其操控性和通过性能。
总结：差速器是一种能够平衡车轮转速差异的机械装置，通过差速齿轮的设计原理，使得车辆能够在转弯时保持稳定性。
差速器的结构及工作原理（图解）
一般的差速器主要是由两个侧齿轮（通过半轴与车轮相连）、两个行星齿轮（行星架与环形齿轮连接）、一个环形齿轮（动力输入轴相连）。
传动轴传过来的动力通过主动齿轮传递到环齿轮上，环齿轮带动行星齿轮轴一起旋转，同时带动侧齿轮转动，从而推动驱动轮前进。
当车辆直线行驶时，左右两个轮受到的阻力一样，行星齿轮不自转，把动力传递到两个半轴上，这时左右车轮转速一样（相当于刚性连接）。
行星齿轮的背面和差速器壳相应位置的内表面，均做成球面，这样作能增加行星齿轮轴孔长度，有利于和两个半轴齿轮正确地啮合。
差速器的工作原理
在传力过程中，行星齿轮和半轴齿轮这两个锥齿轮间作用着很大的轴向力，为减少齿轮和差速器壳之间的磨损，在半轴齿轮和行星齿轮背面分别装有平垫片3和球面垫片5。垫片通常用软钢、铜或者聚甲醛塑料制成。
图D－C5－8 差速器扭矩分配示意图
差速器中折合到半轴齿轮上总的的内摩擦力矩Mf与输入差速器壳的转矩M0之比叫作差速器的锁紧系数K，即
K＝Mf／M0
输出给转得快慢不同的左右两侧半轴齿轮的转矩可以写成 ：
M1=0.5 M0（1－K）
M2=0.5 M0（1+ K）
输出到低速半轴的转矩与输出到高速半轴的转矩之比Kb可以表示为:
M1＝M2＝0.5 M0。
当两半轴齿轮以不同转速朝相同方向转动时，设左半轴转速nl大于右半轴转速n2，则行星齿轮将按图D－C5－8gif-21上实线箭头n4的方向绕行星齿轮轴轴颈5自转，此时行星齿轮孔与行星齿轮轴轴颈间以及行星齿轮背部与差速器壳之间都产生摩擦，半轴齿轮背部与差速器壳之间也产生摩擦。这几项摩擦综合作用的结果，使转得快的左半轴齿轮得到的转矩M1减小，设减小量为0.5Mf；而转得慢的右半轴齿轮得到的转矩M1增大，增大量也为0.5Mf。
差速器的工作原理
差速器的工作原理差速器是一种用于传动装置的重要组成部份，它的主要作用是在车辆转弯时，使两个驱动轮能够以不同的转速旋转，从而保持车辆的稳定性和操控性。
在本文中，我们将详细介绍差速器的工作原理和其在车辆传动系统中的作用。
1. 差速器的基本结构差速器通常由一组齿轮组成，其中包括主齿轮、行星齿轮和侧齿轮。
主齿轮与传动轴相连，行星齿轮与驱动轴相连，而侧齿轮则连接到两个驱动轮。
这种结构使得差速器能够实现驱动轮的不同转速。
2. 差速器的工作原理当车辆直线行驶时，两个驱动轮的转速是相同的，这时差速器的作用相对较小。
但当车辆转弯时，内侧驱动轮需要更小的转速，而外侧驱动轮需要更大的转速，以保持车辆的稳定性。
差速器通过行星齿轮的运动来实现这一功能。
当车辆转弯时，行星齿轮会受到侧向力的作用，导致它与主齿轮之间的转速差异。
这个差异会通过行星齿轮的运动传递给侧齿轮，从而使两个驱动轮的转速产生差异。
具体来说，当车辆转弯时，内侧驱动轮需要更小的转速。
此时，行星齿轮会受到侧向力的作用，使其绕自身轴线旋转，同时也绕着主齿轮旋转。
由于行星齿轮与侧齿轮相连，内侧驱动轮的转速将减小，而外侧驱动轮的转速将增加。
3. 差速器的重要性差速器在车辆传动系统中起到非常重要的作用。
它不仅能够保持车辆的稳定性和操控性，还能够减少对驱动轮的损耗和磨损。
如果没有差速器，车辆在转弯时会浮现轮胎打滑或者损坏的情况，同时也会对传动系统造成较大的压力和负荷。
此外，差速器还能够根据不同的路况和驾驶需求，自动调整驱动轮的转速，以提供更好的牵引力和操控性能。
这使得车辆能够适应各种复杂的驾驶条件，如湿滑路面、崎岖山路等。
4. 差速器的改进和发展随着汽车技术的不断发展，差速器也在不断进行改进和优化。
一些新型差速器采用了电子控制系统，能够更精确地控制驱动轮的转速差异，提供更高的操控性能和驾驶舒适性。
此外，一些高性能车辆还采用了限滑差速器或者电子差速器等先进技术，以进一步提高车辆的操控性和性能。
新版差速器的原理及应用课件.ppt
..
7
差速器的工作原理
缺陷：
虽然差速器在附着力良好的平坦路面上能够使得汽车的驱动 力合理分配在各驱动轮上；然而一旦遇到崎岖、泥泞的路况，当 其中一个驱动轮打滑甚至完全空转时，差速器会将全部驱动力浪 费在打滑的车轮上，从而导致附着良好的驱动轮得不到动力分配， 使汽车无法前进。
解决方法：
采用限滑、锁止机构
差速器的原理及应用
..
1
一、差速器的基本原理
差速器的基本作用 差速器的分类 普通差速的基本作用
汽车在拐弯时车轮的轨线是圆弧，如果汽车 向左转弯，圆弧的中心点在左侧，在相同的时 间里，右侧轮子走的弧线比左侧轮子长，为了 平衡这个差异，就要左边轮子慢一点，右边轮 子快一点，用不同的转速来弥补距离的差异。
..
8
差速器的工作原理
视频伺候！
..
9
..
10
..
11
二、差速器的应用
1、轮式车辆应用 2、履带式车辆及其他应用
..
12
1、轮式车辆
实现转向差速 多轴动力分配 混合动力耦合
..
13
实现转向差速
..
14
多轴动力分配（中央差速器）
开放式中央差速器
限滑中央差速器
扭力感应式LSD 螺旋齿轮LSD 滚珠锁定LSD 黏性耦合式LSD 机械式LSD 主动式LSD
差速器的工作原理
差速器的工作原理标题：差速器的工作原理引言概述：差速器是汽车传动系统中的重要部件，它起着平衡驱动轮速度差异的作用，保证车辆在转弯时能够顺利行驶。
本文将详细介绍差速器的工作原理。
一、差速器的基本结构1.1 差速器主要由齿轮组成，包括主齿轮、从动齿轮和侧齿轮。
1.2 主齿轮连接到驱动轴，从动齿轮连接到驱动轮，侧齿轮连接到车轮。
1.3 差速器的结构设计使得驱动轮可以以不同速度旋转，同时保持车轮的相对速度一致。
二、差速器的工作原理2.1 当车辆直线行驶时，驱动轮以相同速度旋转，差速器内齿轮不发生相对转动。
2.2 当车辆转弯时，外侧车轮需行驶更长的距离，因此需要更快的速度，此时差速器起到平衡作用。
2.3 差速器通过齿轮的相对旋转，使得驱动轮可以以不同速度旋转，从而保证车辆在转弯时稳定行驶。
三、差速器的应用范围3.1 差速器广泛应用于汽车、卡车、拖拉机等各类车辆中。
3.2 在四驱车辆中，每个轮子都配备有差速器，以确保车辆在各种路况下具有良好的操控性。
3.3 差速器也被应用于工程机械等领域，以保证车辆在复杂工况下的稳定性和可靠性。
四、差速器的维护保养4.1 定期更换差速器油，保持差速器内部润滑良好。
4.2 定期检查差速器齿轮是否磨损严重，及时更换损坏部件。
4.3 注意驾驶习惯，避免急加速、急刹车等操作，以保护差速器的使用寿命。
五、差速器的发展趋势5.1 随着汽车科技的不断发展，差速器的设计和工艺也在不断改进。
5.2 未来差速器可能会更加智能化，能够根据车辆行驶状态自动调整差速器的工作方式。
5.3 差速器的发展趋势是更加轻量化、高效化，以提高车辆的燃油经济性和性能表现。
结语：差速器作为汽车传动系统中的重要部件，扮演着平衡驱动轮速度差异的关键角色。
通过了解差速器的工作原理，可以更好地理解车辆在转弯时的行驶原理，同时也有助于正确维护和保养差速器，延长其使用寿命。
希望本文对读者有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述差速器作用、结构与工作原理
一差速器的基本作用是什么？
汽车转弯时，内侧车轮和外侧车轮的转弯半径不同，外侧车轮的转弯半径要大于内侧车轮的转弯半径，这就要求在转弯时外侧车轮的转速要高于内侧车轮的转速。
差速器的作用就是即是满足汽车转弯时两侧车轮转速不同的要求！这个作用是差速器最基本的作用，至于后为发展的什么中央差速器、防滑差速器、LSD差速器、托森差速器等，他们是为了提高汽车的行驶性能、操控性能而设计的。
二差速器的基本结构是什么？
典型的差速器结构图
1－轴承；2和8－差速器壳；3和5－调整垫片；6－行星齿轮；7－从动锥齿轮；4－半轴齿轮；9－行星齿轮轴；
差速器最基本的结构由差速器从动齿轮（图中的7）、差速器壳体、
行星齿轮轴、行星齿轮、半轴齿轮组成；
1－输入轴（将驱动差速器从动齿轮）；2－差速器壳体；3－行星齿轮；
4－半轴齿轮（驱动两侧传动轴输出）；
差速器结构图
说明：这里的框架即是差速器壳体；太阳齿轮即是所说的半轴齿轮；
桑塔纳差速器结构图
三差速器的传动原理是什么？
差速器的动力输入：从动齿轮（锥齿轮等），带动差速器壳体旋转；
差速器的输出：两个半轴齿轮，连接两侧的传动轴（也称为半轴）将动力给两侧车轮；
行星齿轮的自转：指的是行星齿轮绕行星齿轮轴的旋转；
行星齿轮的公转：指的是行星齿轮绕半轴齿轮轴线的旋转；
1直线行驶时差速器的工作状态：
直线行驶差速器状态图
直线行驶时，差速器壳体（作为差速器的输入）带动行星齿轮轴，从而带动行星齿轮绕半轴齿轮轴线公转，行星齿轮绕半轴齿轮轴线的公转将半轴齿轮夹持，带动半轴齿轮输出动力。
所以在直线行驱时：左侧车轮转速（即左侧半轴齿轮转速）＝右侧车轮转速（右半轴齿轮转速）＝差速器壳体的转速。
2将车轮支起后，转一侧车轮，另一侧车轮将反向同速旋转，这是为什么呢？
多数人经历过这种情况：将汽车的驱动轮支起，变速器挂上档，如果转一侧车轮，另一侧车轮将反向旋转。
为什么要挂上档呢？挂档的目的是锁止差速器壳体，不让差速器壳体旋转。
因为差速器壳体不能旋转，也就没有了行星齿轮的公转了，但是当转动一侧车轮时，这一侧的半轴齿轮驱动行星齿轮绕自身轴线自转，从而带动另一侧半轴齿轮反向旋转，自然加一侧车轮也就反向旋转了。
3转弯时差速器的工作状态：
转弯时，行星齿轮在原来公转的基础上发生了自转，前面提到，行星齿轮只公转不自转时，两个半轴齿轮的转速和转向与差速器壳相等；而只自转不公转时，两个半轴齿轮的转向相反；现在是在行星齿轮公转的基础上发生了自转，假设公转转速是顺转100转，自转时驱动一侧半轴齿轮顺转10转，另一侧逆转10转。
转向时，一侧半轴齿轮转速是110转（100＋10），而另侧半轴齿轮的转速是90转（100－10）。
行星齿轮发生自动发生自转的，转向时，内侧的转弯半径下，自然行驶阻力增大了，内侧车轮转速低于差速器壳转速，行星齿轮发生自转，另一侧车轮转速自然升高，高于差速器壳体的转速。
四普通差速器的弊端：
有一种情况我们都见过，就是汽车在泥水路面行驶时，常有一侧车轮在泥水里打滑空转，而另一侧着地的车轮不动。
为什么呢？
这是差速器在作怪！在泥水中的车轮行驶阻力小，相对于而另一侧着地的车轮，在泥水中的车轮阻力可以说为0。
造成差速器内行星齿轮的自转，把动力传递给泥水中的车轮，而着地的车轮却不转！。
