一款担架电梯介绍一MCA
26 | CHINA HOUSING FACILITIES热点关注| Trending Topics1 全面的控制技术概要：日立电梯一直从“技术的日立”精髓出发，MCA 电梯在日本日立强大的技术支持下，大至系统、管理，小至速度、通讯，整个系统萃集各项尖端控制技术。
1.1 先进的CA09控制系统（１） 纯正的日本日立血统ＭＡＣ电梯采用日本日立开发设计的主控系统，以日立全球“ＣＡ控制系统”技术平台为基础，汇聚日立先进技术，秉承了“技术的日立”一贯的设计精髓。
（２） 双３２位统合主控系统双３２位统合微机处理器体积更小，集成度更高。
一方面，运行速度更快出色的数字化处理能力及运行效率最大程度提升了电梯的节能效果；另一方面，高性能的矢量控制电梯专用变频微机输出电压波形媲美正弦波，处理速度、控制精度及可靠性均得到极大的提高。
1.2. 可靠的高频脉冲变压器通讯采用日立电梯全球独家高频脉冲变压器串行通讯技术，该技术主要应用于电信、军事通讯等特殊要求行业。
通讯信号工业级物理隔离信号，抗干扰性强，可靠性更高。
高速可靠传递厅外、轿厢召唤信号，减少“飞站”现象。
2 卓越的能效理念MCA 电梯是根据“乐享绿色未来（Enjoy Green Future）”的设计理念，以日立崭新的全球CA 技术平台为基础，汇聚日立全球先进技术，由日本日立开发设计，并由日立电梯（中国）有限公司揉合了独特的中国元素而成。
在控制系统、速度调节、能耗工程、人文设计、装饰风格等五大方面全方位突破，真正做到了“先进（Advanced）”、“优雅（Beautiful）”、“贴心(Careful)”、“灵巧（Dexterous）”和“高效(Efficient)”的完美融合。
概要：日立电梯一向致力于追寻解决时效控制的最佳方式，MCA 电梯无疑为时间效率管理提供了新的解决方案。
同时，MCA 电梯将能量再生技术与永磁同步技术融会贯能，以节能高效理念诠释差经济效益与社会价值的共生。
桂林担架电梯验收要求
桂林担架电梯验收要求一、前言担架电梯作为一种特殊的电梯设备，用于运送病人或急救人员，具有重要的生命救援功能。
为保障担架电梯的安全性和可靠性，在桂林地区，对担架电梯的验收要求有以下几点。
二、验收标准1.安全性要求担架电梯的安全性是验收的首要条件。
验收时，需确保以下几个方面：- 电梯的装置和控制系统应符合国家标准，能够正常运行并保证病人或急救人员的安全；- 电梯的运行速度和负载能力应符合设计要求，并能够在最大负载下平稳运行；- 电梯的紧急停止装置和安全门应能够快速、可靠地响应，并确保乘客的安全；- 电梯的停靠层和开关按钮应合理设置，方便病人或急救人员的进出。
2.可靠性要求担架电梯的可靠性是验收的重要指标。
验收时，需确保以下几个方面：- 电梯的运行稳定性应经过严格测试，能够在长时间运行中正常工作；- 电梯的维护保养要求应明确，能够保证设备的长期可用性；- 电梯的故障报警系统应灵敏可靠，能够及时发现并解决问题。
3.人性化要求担架电梯的人性化设计是验收的关键要求。
验收时，需确保以下几个方面：- 电梯的内部空间应宽敞舒适，便于病人或急救人员的操作；- 电梯的按键应设计合理，易于操作，并能够满足不同用户的需求；- 电梯的声音和光线应柔和舒适，不会对病人或急救人员造成不适。
三、验收程序1.技术审查在验收之前，需进行技术审查，包括对担架电梯的设计方案和施工图纸进行评审，确保其符合国家标准和相关规定。
2.设备检查在验收过程中，需对担架电梯的设备进行全面检查，包括检查电梯的结构、控制系统、电气设备等，确保其完好无损。
3.功能测试在验收过程中，需对担架电梯的各项功能进行全面测试，包括运行速度、负载能力、停靠层和开关按钮的正常工作等。
4.安全评估在验收过程中，需对担架电梯的安全性进行评估，包括对电梯的安全门、紧急停止装置和故障报警系统的测试，确保其能够保障乘客的安全。
四、结论桂林地区对担架电梯的验收要求严格，主要包括安全性要求、可靠性要求和人性化要求。
担架电梯的定义和设计注意点
众所周知，消防通道是发生火灾时的生命通道。
而其实除了它之外，我们的担架电梯也是在病人需要救援时重要的生命通道。
也许有朋友说自己对这种电梯没有太多的印象，但事实上它可能就存在于我们的居住的建筑楼房之中。
下面，我们来具体了解一些关于它的信息。
一、定义担架电梯是乘客电梯的一种，它除了可供日常普通乘客上下楼使用外，在楼内出现重症病人的紧急情况下，还可使用担架接送病人出入电梯。
二、设计注意点1、新建住宅建筑电梯设置应符合下列规定：四层及四层以上住宅建筑，或住户入口层楼面距室外设计地面的高度超过9m的新建住宅建筑应设电梯。
且应在设有户门和公共走廊的每层设站，每个设置电梯的居住单元应至少设有1 台可容纳担架的电梯。
2、新建住宅建筑电梯的载重量不应小于800kg。
3、不能盲目选用医用电梯尺寸，因为医用电梯的设计针对的是病床，尺寸较大，需要配套较大的走道净空及转弯半径。
如果选择这种尺寸，往往会导致担架能进电梯但是进不了家门。
4、轿厢选用1500 x 1600基本可行，目前是1000kg，今后800KG的就能满足要求，轿厢门净宽不应小于0.90m。
具体来说：天津地区执行的标准是1100*2100轿厢；青岛执行的标准是1100 x 2100轿厢；温州地区设计和图审统一的标准是1400 x 1600轿厢；宁波地区执行的标准是轿箱内净尺寸不应小于1600mm ×1500mm，轿箱门洞净宽不应小于900mm。
5、井道尺寸，按照国标电梯建议尺寸，若保证轿厢尺寸为1500*1600时，井道净尺寸为2000*2200。
以上就是今天介绍的关于担架电梯的定义和设计注意点了，希望对想要了解这方面内容的朋友有所帮助。
如果您还想要了解更多关于担架电梯的信息，不妨去沃克斯电梯(中国)有限公司咨询一下。
他们的电（扶）梯产品涵盖了客梯、观光梯、住宅梯、别墅梯、医梯、服务梯、货梯、杂物梯、自动扶梯、自动人行道等系列。
强条规范实施！住建部：明确“担架电梯尺寸”，终于有说法了
强条规范实施！住建部：明确“担架电梯尺寸”，终于有说法了今天，再谈担架电梯！《住宅设计规范》2012年实施，其中6.4.2条十二层及十二层以上的住宅，每栋楼设置电梯不应少于两台，其中应设置一台可容纳担架的电梯。
国家规范虽然提出了担架电梯，但具体尺寸是多少始终没有出台。
后来，各地出台了各式各样的电梯担架标准，市场上可以说是乱象一片。
请看：天津：2600*1800（井道）青岛：1100*2100（轿厢）温州：1600*1400（轿厢）上海：1600*1500（轿厢）河北：进深不小于1800（轿厢）（同是担架电梯，咋还搞出这么多规格！......）乱了十年，等了十年终于明确了担架电梯尺寸而且为规范强条2021年9月8日，中华人民共和国住房和城乡建设部办公厅发布了国家标准《建筑与市政工程无障碍通用规范》GB 55019-2021，自2022年4月1日起实施。
本规范为强制性工程建设规范，全部条文必须严格执行。
规范第2.6.2条中明确指明了担架电梯的尺寸：这是根据近些年实际情况，参考国内、外标准中的相关要求，在现行标准条文基础上进行的调整。
这次国家规范明确了担架电梯的尺寸：宽轿厢：1.5m（深）*1.6m（宽）深轿厢：2.1m（深）*1.1m（宽）跟着图图规范，我们再来思考几个问题1、1.5m（深）*1.6m（宽）尺寸为什么可行？对于深轿厢的尺寸：2.1m（深）*1.1m（宽）进出担架肯定是没有问题的，那么宽轿厢1.5m（深）*1.6m（宽）是否可行呢？结合实际救护担架进行测试，利用住宅电梯轿厢对角线入手，得出的“容纳担架电梯”的设计参数：轿厢1.5m（深）*1.6m（宽），担架完全可以进出电梯！铲式担架示意图利用电梯对角线放置铲式担架示意图在此有一个疑问是：规范特别指出了1.5m为深，1.6m为宽，那么如果将深和宽的尺寸对调是否可行呢，目前规范没有指出，作为设计师我们最好还是慎重，按规范具体规定的来执行与设计。
住宅担架电梯的井道尺寸
住宅担架电梯的井道尺寸
摘要：
一、住宅担架电梯的井道尺寸简介
1.住宅担架电梯的定义和作用
2.井道尺寸的重要性
二、住宅担架电梯井道尺寸的标准规定
1.国家标准
2.不同类型电梯的井道尺寸要求
三、住宅担架电梯井道尺寸的测量方法
1.测量工具
2.测量步骤
四、住宅担架电梯井道尺寸的注意事项
1.建筑结构的影响
2.电梯安装和使用过程中的维护
正文：
住宅担架电梯的井道尺寸是指电梯在建筑物内部垂直运行的空间大小，其尺寸对于电梯的运行安全和舒适性至关重要。
国家标准对于住宅担架电梯的井道尺寸有明确的规定，各类电梯的井道尺寸要求也有所不同。
在测量住宅担架电梯井道尺寸时，需要使用专业的测量工具，如卷尺、测距仪等。
测量步骤主要包括：首先，测量电梯井道的深度；其次，测量电梯井道的宽度；最后，测量电梯井道的高度。
需要注意的是，测量过程中要确保准
确无误，以免影响电梯的安装和使用。
在确定住宅担架电梯井道尺寸时，还需要注意建筑结构的影响。
例如，建筑物的墙体厚度、梁高等因素都会影响电梯井道的实际尺寸。
因此，在设计和施工电梯井道时，应充分考虑建筑物的结构特点，确保电梯井道尺寸符合标准要求。
在电梯安装和使用过程中，对于井道尺寸的维护也非常重要。
若发现井道尺寸发生变化，应及时调整电梯，以保证电梯的正常运行。
同时，还要定期对电梯井道进行清洁和维护，确保井道尺寸的稳定。
总之，住宅担架电梯的井道尺寸对于电梯的安全运行至关重要。
担架电梯方案

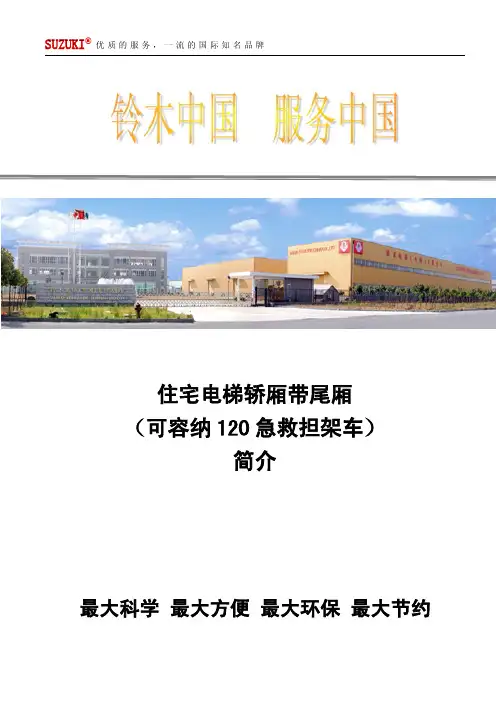

住宅电梯轿厢带尾厢（可容纳120急救担架车）简介最大科学最大方便最大环保最大节约尊敬的各位领导、专家、朋友：你们好！非常感谢能在百忙中抽空阅读我们的介绍信！GB50096-2011《住宅设计规范》已由住房和城乡建设部、国家质量监督检验检疫总局联合发布并于2012年8月1日实施，其中6.4.2规定“十二层及十二层以上的住宅，每栋楼设置电梯不应少于两台，其中应设置一台可容纳担架的电梯”。
针对上述规定，特向各位领导、专家、朋友介绍我公司的便民产品——轿厢带尾厢（可容纳120急救担架车）的住宅电梯。
铃木电梯（中国）有限公司和铃木电梯（深圳）有限公司在2003年就已研发并在中国市场推出了该便民产品，其主要特点有：1）我司的住宅电梯轿厢带尾厢结构除了满足120急救中心的急救担架车进出要求以外，还在轿厢内配带了我司提供的折叠式急救担架车和软担架：该急救担架车展开长度可达1900mm，完全满足我国绝大多数居民急救时需平躺的要求；软担架便于将病人直接转移到120救护车上,避免二次伤害。
2）方便快速急救：当有病人需急救且只能平躺时，家属首先拨打“120”电话通知救护车，然后通知小区物业相关管理员用专用钥匙打开电梯尾厢门——利用尾厢（常规情况下尾厢门高度为1200mm，我们也可按照开发商或者用户的要求把尾厢门高度增加到最高与轿厢吊顶下表面平齐，这样既可以满足容纳社会120急救中心长度为1900mm的担架车直接推入轿厢内，还可以方便住户搬运大件的家具直进直出轿厢，方便800~1000kg方形常规轿厢也能解决住户较大件家具的搬运），方便急救中心的担架车的进出并转运病人，同时保证急救医护人员和少量病人家属的站立空间（至少4人）及急救中心随带的急救设备的放置空间。
尾厢门处于打开状态时，电梯自动转换为“急救”状态，中途不响应外呼且外呼均显示“担架急用”告知其他候梯者以得到他们的谅解，可将电梯直接运行至急需的楼层，从而可在最短时间内将病人送去医院急救。
住宅建筑担架电梯设置要求
住宅建筑担架电梯设置要求1.引言1.1 概述在住宅建筑中，担架电梯的设置要求成为了一个重要的话题。
担架电梯是一种特殊的电梯，用于将无法行动的病人或伤员从一楼平台直接运送到救护车或医疗设施。
由于人们对于生活质量和安全性的要求越来越高，担架电梯的设置要求也变得越来越重要。
本篇文章将探讨住宅建筑中设置担架电梯的必要性，并总结对于住宅建筑担架电梯设置要求的相关规定。
我们将深入探讨担架电梯的定义和作用，以及为什么住宅建筑需要设置担架电梯。
通过阅读本文，读者将了解担架电梯在住宅建筑中的重要性，以及在设计和建造住宅建筑时需要遵守的相关要求。
此外，我们还将展望未来发展方向，以期为住宅建筑的设计和规划提供有益的参考。
请继续阅读本文，了解更多关于住宅建筑担架电梯设置要求的内容。
文章结构部分主要介绍了本文的组织结构和各个部分的主要内容。
通过明确文章的结构，读者可以更好地理解整篇文章的思路和内容安排。
文章结构部分的内容可以如下编写：1.2 文章结构本文分为引言、正文和结论三个主要部分，下面将详细介绍每个部分的内容：引言部分主要包括概述、文章结构和目的三个小节。
在概述部分，将简单介绍住宅建筑中担架电梯设置的背景和重要性。
文章结构部分会逐个说明本文的各个部分的主要内容，帮助读者更好地理解整篇文章的脉络。
目的部分会明确本文的写作目的和意义，以及为读者提供的相关信息和建议。
正文部分主要包括担架电梯的定义和作用以及住宅建筑中设置担架电梯的必要性两个小节。
在担架电梯的定义和作用部分，将详细解释担架电梯的概念和主要功能，例如方便急救和疏散等。
在住宅建筑中设置担架电梯的必要性部分，将探讨为什么住宅建筑需要设置担架电梯，包括老年人和残障人士的需求、医疗方面的考虑等。
结论部分主要包括对住宅建筑担架电梯设置要求的总结和未来发展方向两个小节。
在对住宅建筑担架电梯设置要求的总结部分，将总结前文提到的对住宅建筑担架电梯设置的要求，例如安全性、便捷性和可靠性等。
电梯新检规的担架梯标准
电梯新检规的担架梯标准
根据电梯安全技术监察规定，电梯新检规的担架梯标准主要包括以下几个方面：
1. 设备要求：担架梯应符合国家相关标准要求，并具备必要的安全保护措施。
2. 安全装置：担架梯应配备相应的安全装置，如防止误动作的限位开关、紧急停电装置等。
3. 驱动系统：担架梯应有可靠的驱动系统，确保担架顺利运行。
4. 担架尺寸：担架梯所配备的担架尺寸应符合规定标准，以便满足患者的需要。
5. 操作控制装置：担架梯应配备方便操作和控制的控制装置，以提高使用的便利性。
6. 载重能力：担架梯应具备足够的承载能力，以保证患者的安全。
7. 紧急救援装置：担架梯应配备紧急救援装置，确保在紧急情况下的安全救援。
以上是电梯新检规担架梯标准的一些主要内容，具体要求可根据不同地区的标准和规定进行详细了解和实施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《住宅设计规范》GB50096-2011，中的担架梯
现在电梯轿厢一般在1.4米，井道深度2.2米，候梯厅深度1.8米就可以了。
而医梯的轿厢深度最小为2.4米，候梯厅又不能小于轿厢深度，又要加大不少。
差不多要增加1米多。
专门供住宅使用的小进深单架电梯.......
各个电梯公司给的都不一样，我看了下日立电梯给过一个数据最小：井道进深2500，宽2300.轿厢进深2000，宽1200
我追问一个问题：
这个担架电梯到底是按普通住宅电梯考虑呢，还是按医梯考虑？规范为何不明确呢？
如果按医梯考虑，根据《通则》表6.8.1，那候梯厅的深度就是1.5B 了。
医用：1000kg的，洞口：2100x2800，轿厢外尺寸1150x2400 1600kg的，洞口：2400x3000，轿厢外尺寸1450x2600
这种担架叫铲式担架，
是急救车上的标准配置，可伸缩，最长到两米二，最短到一米六，就算缩到最短依然不能够在电梯中平放。
在实际接诊过程中，急救人员就曾遇到过病人家属提前雇搬家公司把病人抬下高层的真实事例。
根据现行住宅电梯标准：载重量为320公斤和400公斤的电梯，轿厢只允许运送人。
载重量为630公斤的电梯，轿厢允许运送童车和残疾人员乘坐的轮椅。
载重量为1000公斤的电梯，轿厢还能运送家具和手把可拆卸的担架。
而我们住宅小区的电梯基本都是载重1000公斤以下的电梯，担架是不能平放的。
如果碰到骨折或心血管急症病人，用不上担架或只能靠搀扶或背送下楼，很容易对病人造成二次伤害，并且延误了最佳救治时间。
对此，北京市政协委员沈小红认为，高层住宅应完善电梯配置，方便抬担架运送病人，并将此列入北京新建高层建筑的强制性规范。
铲式担架
是由左右两片铝合金板组成。
有别于一般的担架，它可以分别将两块板插入到病人身体下面，
扣合后抬起。
最大限度的减少在搬运过程中对病人造成的二次伤害。
担架有4档拉伸设计，并且分别在4个点位有卡槽起固定作用。
有效作用长度分别有
197.5 cm，185.5 cm，173.5 cm，161.5 cm。
