CAD/CAM软件技术及其在数控机床中的应用计算机辅助设计及制造（CAD/CAM）技术已经越来越多地应用在数控加工领域，CAD/CAM软件技术也在飞速发展，出现了很多的软件产品，这些产品根据自身的开发档次及其适用度，被广泛应用在不同加工场合，大大节省了设计制造的时间周期，并在一定程度上提高了精度和速度。
一、数控机床与CAD/CAM数控技术是机械加工技术，微电子技术、监控检测技术、计算机技术、自动控制技术等多种学科的集成，是一门新兴而又发展十分迅速的高新技术，对机电工业及国民经济的发展具有十分重要的作用。
同时，数控技术也是发展自动化技术的基础。
以数控技术为核心的数控机床、加工中心是具有代表性的、高水平的机电一体化产品，代表了当今世界自动化技术发展的前沿。
现代数控系统，采用了交流数字伺服系统。
伺服电机的位置、速度和电流都实现数字化，作为伺服控制方式也采用了超出以前的控制理论，实现了不受机械负荷变动影响的高速响应伺服系统。
从世界伺服系统的发展来看，已经经历了步进电机→直流伺服电机→电机→交流伺服电机阶段。
目前，国内大部分数控机床没有配备专门的计算机辅助制造软件，所以此课题有很广泛的发展空间。
CAD（Computer Aided Design），即计算机辅助设计，在数控加工过程中是一种生产辅助工具，它将计算机高速而精确的运算功能，大容量存储和处理数据的能力，丰富而灵活的图形、文字处理功能与设计者的创造性思维能力、综合分析及逻辑判断能力结合起来，形成一个设计者思想与计算机处理能力紧密配合的系统，大大加快了设计进程。
CAD技术包括下列功能：几何建模、计算分析、仿真与实验、绘图及技术文档生存、工程数据库的管理和共享。
CAM（Computer Aided Manufacturing），即计算机辅助制造。
CAM内容广泛，从狭义上讲指的是数控程度的编制，包括刀具路径的规划、刀位文件的生成、刀具轨迹仿真以及NC代码的生成等。
CAD,CAM软件技术和在数控机床中的应用
CAD/CAM软件技术及其在数控机床中的应用介绍了CAD/CAM及其软件产品,并结合数控机床,详细叙述了在加工过程中使用CAD/CAM软件的流程步骤,适用围和各模块在加工过程中的重要作用,提出了数据文件转换中的问题和解决方法以及数控加工CAD/CAM集成系统的开发,概述了网络化的发展趋势。
计算机辅助设计及制造(CAD/CAM)技术已经越来越多地应用在数控加工领域, CAD/CAM软件技术也在飞速发展,出现了很多的软件产品,这些产品根据自身的开发档次及其适用度,被广泛应用在不同加工场合,大大节省了设计制造的时间周期,并在一定程度上提高了精度和速度。
1 数控机床与CAD/CAM数控技术是机械加工技术,微电子技术、监控检测技术、计算机技术、自动控制技术等多种学科的集成,是一门新兴而又发展十分迅速的高新技术,对机电工业及国民经济的发展具有十分重要的作用。
同时,数控技术也是发展自动化技术的基础。
以数控技术为核心的数控机床、加工中心是具有代表性的、高水平的机电一体化产品,代表了当今世界自动化技术发展的前沿。
现代数控系统,采用了交流数字伺服系统。
伺服电机的位置、速度和电流都实现数字化,作为伺服控制方式也采用了超出以前的控制理论,实现了不受机械负荷变动影响的高速响应伺服系统。
从世界伺服系统的发展来看,已经经历了步进电机→直流伺服电机→电机→交流伺服电机阶段。
目前,国大部分数控机床没有配备专门的计算机辅助制造软件,所以此课题有很广泛的发展空间。
CAD(ComputerAided Design),即计算机辅助设计,在数控加工过程中是一种生产辅助工具,它将计算机高速而精确的运算功能,大容量存储和处理数据的能力,丰富而灵活的图形、文字处理功能与设计者的创造性思维能力、综合分析及逻辑判断能力结合起来,形成一个设计者思想与计算机处理能力紧密配合的系统,大大加快了设计进程。
CAD技术包括下列功能:几何建模、计算分析、仿真与实验、绘图及技术文档生存、工程数据库的管理和共享。
CAD技术在数控加工中的应用
CAD技术在数控加工中的应用随着科技的不断进步，计算机辅助设计（CAD）技术在各个领域的应用越来越广泛，其中包括数控加工。
CAD技术的引入极大地提高了数控加工的效率和精确度，为工业制造带来了巨大的变革。
本文将探讨CAD技术在数控加工中的应用及其优势。
一、CAD技术在数控加工前期设计中的应用在数控加工的前期设计阶段，CAD技术发挥着至关重要的作用。
传统的纸质设计无法满足复杂产品的设计需求，因此CAD软件的出现使得设计师可以更加灵活地进行模型的制作和修改。
CAD软件提供了丰富的设计工具和图形编辑功能，使得设计师可以通过简单的操作绘制出复杂的产品模型。
此外，CAD软件还可以进行三维模型的渲染和动画演示，用于展示产品的外观和功能。
通过CAD技术，设计师可以更加准确地理解和调整产品的各个方面，从而提高了产品的设计效率和质量。
二、CAD技术在数控加工编程中的应用在数控加工的编程阶段，CAD技术能够将设计的三维模型转化为数控加工机床可以识别的加工路径。
传统的手工编程方法繁琐耗时，容易出错，而CAD技术能够自动生成或辅助编写数控加工程序。
CAD软件可以根据产品模型自动提取出加工所需的几何信息，并根据用户的选择生成合适的切削工具路径和刀具轨迹。
此外，CAD软件还可以对加工过程进行仿真，检查刀具的干涉和加工精度，减少试刀次数，从而提高工作效率和减少成本。
CAD技术的使用使得数控加工编程更加快速、准确和可靠。
三、CAD技术在数控加工实施中的应用在数控加工的实施阶段，CAD技术可以与数控机床进行无缝协作，实现自动化加工。
CAD软件可以将编写好的数控程序直接传输给数控机床，通过计算机与机床的连接，实现自动识别和执行加工指令。
CAD软件可以监控加工过程中的参数和状态，并实时反馈给操作人员。
同时，CAD技术还可以与其他辅助工具相结合，例如机器人、传感器等，进一步提高加工的精度和效率。
CAD技术的应用使得数控加工可以在无人值守的情况下进行，大大减少了人工操作的需求，提高了生产效率和质量。
CADCAM软件在数控铣床加工中心操作中的综合应用
CAD/CAM软件在数控铣床/加工中心操作中的综合应用作者：倪子田廖禄海来源：《职业·下旬》2013年第04期摘要：本文通过介绍CAD/CAM软件的使用，逐步剖析加工一数控铣床高级工技能考核试题图样的过程，以有效地调动学生的学习兴趣，提升学生的操作能力和创新能力。
关键词：数控铣加工 CAD/CAM软件 PRO/E MASTERCAM 自动编程一、数控铣加工由操机部分和编程部分组成操机的工作主要是将需要加工的模具工件放在机床工作台面上，压板、打表、分中、对刀，包括一系列加工前置顺序以及控制面板的坐标交换、电脑传输程序、启动加工自动执行，是一个执行工作。
而编程部分的工作主要是将需要加工的模具工件结构设计好，设定机械系统，编辑加工方式、加工区域、加工程序，设计程序单，是一个安排工作。
要使加工出来的成品清爽、漂亮，二者缺一不可。
二、数控编程分为手工编程和自动编程1.手工编程手工编程是指编制加工程序的全过程都由手工完成，它具有编程快速、及时的优点。
但对于形状复杂的零件，特别是具有非圆曲线、列表曲线及曲面的零件来说，采用手工编程比较困难且效率低下，最好是采用CAD/CAM软件自动编程的方法来进行编程加工。
2.自动编程自动编程是指用计算机编制数控加工程序的过程。
自动编程的优点是效率高、程序正确性高。
自动编程大大减轻了编程人员的劳动强度，解决了手工编程无法解决的复杂零件的编程难题。
工作表面形状愈复杂，工艺过程愈繁琐，自动编程的优势愈明显。
在CAD/CAM软件自动编程过程中，最主要的两步就是零件造型和生成刀具路径。
三、常用的CAD/CAM软件1.PRO/E设计模块PRO/E设计模块提供了强大的造型功能，可设计出复杂的曲线、曲面或实体零件。
它包含零件造型、产品装配、数控加工、模具开发、钣金件设计、外形设计、逆向工程、机构模拟、应力分析等功能模块，应用非常广泛。
2.UGUG是采用复合建模技术的三维参数化软件，是面向制造行业的CAD/CAE/CAM高端软件，是当今最先进、最流行的工业设计软件之一。
CAD／CAM软件在数控铣床／加工中心操作中的综合应用
（ １ ）拉 伸 零 件 底板 １ ２ Ｏ ｎ Ｅ ｎ Ｘ ８ ０ ｎ ｌ ｎ ， 高度 ５ ｍ ｍ ；
（ ２）拉 伸 陡 面 １ Ｏ Ｏ ｍ ｍ×６ ０ ａ ｒ ｍ， 圆角 半 径 Ｒ ７ ． １ ｍ ｍ ， 高 度 １ ２ ｍ ｍ，拔 模角 为 １ Ｏ 。；
轻 了 编 程 人 员 的劳 动 强 度 ， 解 决 了手 工 编 程 无 法 解 决 的 复
操 机 的 工 作 主 要 是 将 需 要 加 工 的模 具 工 件 放 在 机 床 工 作 台面 上 ，压 板 、 打表 、分 中 、对 刀 ，包 括 一 系列 加 工前 置 顺 序 以及控 制 面 板 的坐 标 交 换 、 电脑 传输 程 序 、 启动 加 工 自 动 执 行 ，是 一 个 执 行 工 作 。 而 编 程 部 分 的 工 作 主 要 是 将 需
（ ２ ）用 曲面 铣 削 中 的平 行铣 削方 法 粗 铣 曲面 ， 留０ ． ５ 衄 的 加 工 余 量 。用 Ｒ ２ ． ５ ｍ的球刀，最大切削间距：２ ｍ ｍ，切 削
Ｕ Ｇ 是 采用 复 合 建 模 技 术 的三 维参 数 化 软 件 ，是 面 向制
造行业的ｃ Ａ Ｄ ／ ｃ Ａ Ｅ ／ ｃ Ａ Ｍ 高端软件， 是 当今 最 先 进 、 最 流 行 的 工 业 设 计 软 件 之 一 。它 集 合 了概 念 设 计 、 工 程 设 计 、 分 析
与 加 工 制 造 的 功 能 ， 实 现 了优 化 设计 与 产 品 生 产 过 程 的 结
合 ， 被 广 泛 应 用 于 机 械 、汽 车 、航 空 航 天 、 家 电 以及 化 工 等 各个 行 业 。
３． Ｍ ＡＳ ＴＥ Ｒ ＣＡ Ｍ
图 １ 加 工 零 件 图
１ ． 图样 分 析 ， 进行 实体 绘 图 （ 零件 造 型 ）
CADCAM软件在数控编程加工中的应用

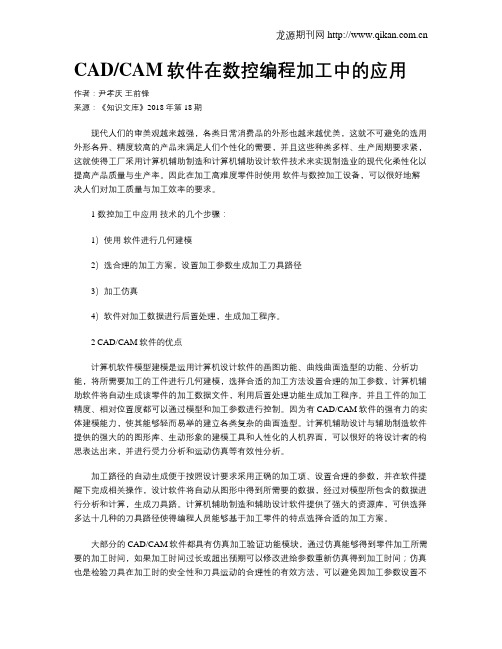

CAD/CAM软件在数控编程加工中的应用作者：尹孝庆王前锋来源：《知识文库》2018年第18期现代人们的审美观越来越强，各类日常消费品的外形也越来越优美，这就不可避免的选用外形各异、精度较高的产品来满足人们个性化的需要，并且这些种类多样、生产周期要求紧，这就使得工厂采用计算机辅助制造和计算机辅助设计软件技术来实现制造业的现代化柔性化以提高产品质量与生产率。
