宽带放大器的设计与研究[1] 2解读
宽带射频功率放大器设计

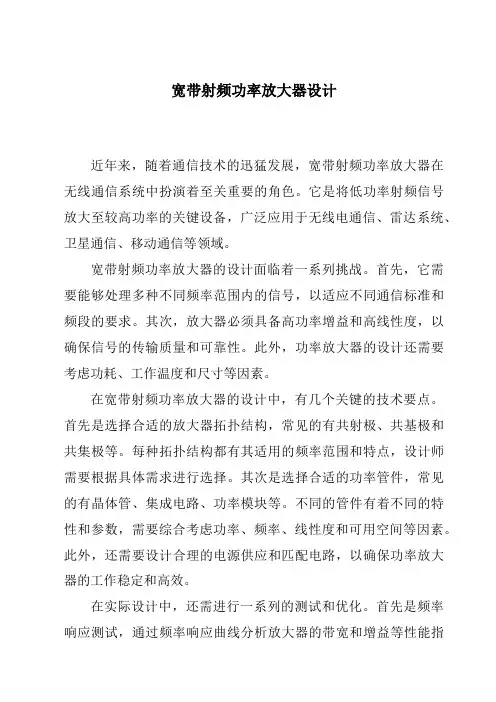

宽带射频功率放大器设计近年来，随着通信技术的迅猛发展，宽带射频功率放大器在无线通信系统中扮演着至关重要的角色。
它是将低功率射频信号放大至较高功率的关键设备，广泛应用于无线电通信、雷达系统、卫星通信、移动通信等领域。
宽带射频功率放大器的设计面临着一系列挑战。
首先，它需要能够处理多种不同频率范围内的信号，以适应不同通信标准和频段的要求。
其次，放大器必须具备高功率增益和高线性度，以确保信号的传输质量和可靠性。
此外，功率放大器的设计还需要考虑功耗、工作温度和尺寸等因素。
在宽带射频功率放大器的设计中，有几个关键的技术要点。
首先是选择合适的放大器拓扑结构，常见的有共射极、共基极和共集极等。
每种拓扑结构都有其适用的频率范围和特点，设计师需要根据具体需求进行选择。
其次是选择合适的功率管件，常见的有晶体管、集成电路、功率模块等。
不同的管件有着不同的特性和参数，需要综合考虑功率、频率、线性度和可用空间等因素。
此外，还需要设计合理的电源供应和匹配电路，以确保功率放大器的工作稳定和高效。
在实际设计中，还需进行一系列的测试和优化。
首先是频率响应测试，通过频率响应曲线分析放大器的带宽和增益等性能指标。
其次是线性度测试，通过测量放大器的非线性失真和交调等指标，以评估其适应不同信号的能力。
最后是功率测试，通过测量输出功率和效率等参数，以评估功率放大器的性能。
宽带射频功率放大器的设计是一项复杂而重要的工作，它不仅需要设计师具备扎实的电路设计和射频知识，还需要不断的实践和经验积累。
随着无线通信技术的不断发展，宽带射频功率放大器的设计将面临更多的挑战和机遇。
只有不断学习和创新，才能设计出更高性能的宽带射频功率放大器，推动通信技术的进一步发展。
家用宽带放大器设计理念
家用宽带放大器设计理念

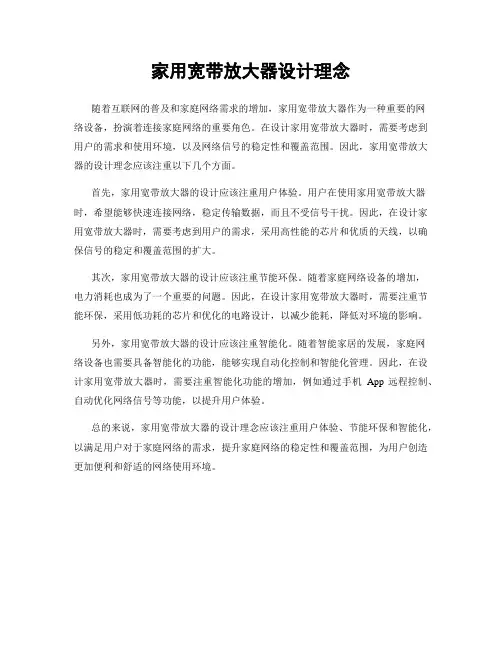

随着互联网的普及和家庭网络需求的增加，家用宽带放大器作为一种重要的网
络设备，扮演着连接家庭网络的重要角色。
在设计家用宽带放大器时，需要考虑到用户的需求和使用环境，以及网络信号的稳定性和覆盖范围。
因此，家用宽带放大器的设计理念应该注重以下几个方面。
首先，家用宽带放大器的设计应该注重用户体验。
用户在使用家用宽带放大器时，希望能够快速连接网络，稳定传输数据，而且不受信号干扰。
因此，在设计家用宽带放大器时，需要考虑到用户的需求，采用高性能的芯片和优质的天线，以确保信号的稳定和覆盖范围的扩大。
其次，家用宽带放大器的设计应该注重节能环保。
随着家庭网络设备的增加，
电力消耗也成为了一个重要的问题。
因此，在设计家用宽带放大器时，需要注重节能环保，采用低功耗的芯片和优化的电路设计，以减少能耗，降低对环境的影响。
另外，家用宽带放大器的设计应该注重智能化。
随着智能家居的发展，家庭网
络设备也需要具备智能化的功能，能够实现自动化控制和智能化管理。
因此，在设计家用宽带放大器时，需要注重智能化功能的增加，例如通过手机App远程控制、自动优化网络信号等功能，以提升用户体验。
总的来说，家用宽带放大器的设计理念应该注重用户体验、节能环保和智能化，以满足用户对于家庭网络的需求，提升家庭网络的稳定性和覆盖范围，为用户创造更加便利和舒适的网络使用环境。
家用宽带放大器设计理念
家用宽带放大器设计理念

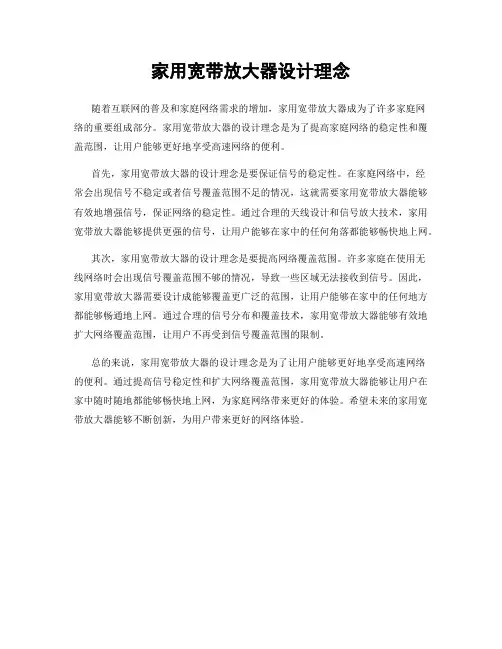

随着互联网的普及和家庭网络需求的增加，家用宽带放大器成为了许多家庭网
络的重要组成部分。
家用宽带放大器的设计理念是为了提高家庭网络的稳定性和覆盖范围，让用户能够更好地享受高速网络的便利。
首先，家用宽带放大器的设计理念是要保证信号的稳定性。
在家庭网络中，经
常会出现信号不稳定或者信号覆盖范围不足的情况，这就需要家用宽带放大器能够有效地增强信号，保证网络的稳定性。
通过合理的天线设计和信号放大技术，家用宽带放大器能够提供更强的信号，让用户能够在家中的任何角落都能够畅快地上网。
其次，家用宽带放大器的设计理念是要提高网络覆盖范围。
许多家庭在使用无
线网络时会出现信号覆盖范围不够的情况，导致一些区域无法接收到信号。
因此，家用宽带放大器需要设计成能够覆盖更广泛的范围，让用户能够在家中的任何地方都能够畅通地上网。
通过合理的信号分布和覆盖技术，家用宽带放大器能够有效地扩大网络覆盖范围，让用户不再受到信号覆盖范围的限制。
总的来说，家用宽带放大器的设计理念是为了让用户能够更好地享受高速网络
的便利。
通过提高信号稳定性和扩大网络覆盖范围，家用宽带放大器能够让用户在家中随时随地都能够畅快地上网，为家庭网络带来更好的体验。
希望未来的家用宽带放大器能够不断创新，为用户带来更好的网络体验。
宽带功率放大器的设计

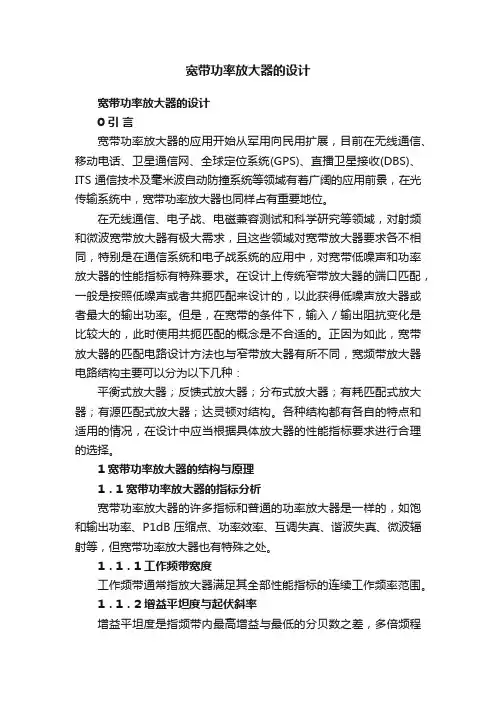

宽带功率放大器的设计宽带功率放大器的设计0 引言宽带功率放大器的应用开始从军用向民用扩展，目前在无线通信、移动电话、卫星通信网、全球定位系统(GPS)、直播卫星接收(DBS)、ITS通信技术及毫米波自动防撞系统等领域有着广阔的应用前景，在光传输系统中，宽带功率放大器也同样占有重要地位。
在无线通信、电子战、电磁兼容测试和科学研究等领域，对射频和微波宽带放大器有极大需求，且这些领域对宽带放大器要求各不相同，特别是在通信系统和电子战系统的应用中，对宽带低噪声和功率放大器的性能指标有特殊要求。
在设计上传统窄带放大器的端口匹配，一般是按照低噪声或者共扼匹配来设计的，以此获得低噪声放大器或者最大的输出功率。
但是，在宽带的条件下，输入／输出阻抗变化是比较大的，此时使用共扼匹配的概念是不合适的。
正因为如此，宽带放大器的匹配电路设计方法也与窄带放大器有所不同，宽频带放大器电路结构主要可以分为以下几种：平衡式放大器；反馈式放大器；分布式放大器；有耗匹配式放大器；有源匹配式放大器；达灵顿对结构。
各种结构都有各自的特点和适用的情况，在设计中应当根据具体放大器的性能指标要求进行合理的选择。
1 宽带功率放大器的结构与原理1．1 宽带功率放大器的指标分析宽带功率放大器的许多指标和普通的功率放大器是一样的，如饱和输出功率、P1dB压缩点、功率效率、互调失真、谐波失真、微波辐射等，但宽带功率放大器也有特殊之处。
1．1．1 工作频带宽度工作频带通常指放大器满足其全部性能指标的连续工作频率范围。
1．1．2 增益平坦度与起伏斜率增益平坦度是指频带内最高增益与最低的分贝数之差，多倍频程放大器的增益平坦度一般是±1～±3 dB。
在微波系统中有时候需要两个以上的宽频带放大器级联，级联放大器的增益平坦度将变坏，这是由于前级放大器输出驻波比与后级放大器输入驻波比不一致造成的。
尤其在宽频带内，级间的反射相位有时迭加，有时抵消，增大了起伏，因此一般要在级联放大器的级间加匹配衰减器。
宽带放大器设计与总结报告
5.总结
本文所设计的宽带放大器具有较强的小信号放大能力和很宽的频带范围。题 目所要求的基本要求已经达到， 而且完成了部分发挥部分。在调试中采用先分级 调试，然后系统联调的方法对整个系统进行调试。 同时发现，由于实验环境干扰很多，需要采用很多的防护措施。整个系统要 摆成一条直线， 不能将功放部分摆到输入那边去了， 以免对输入的干扰造成自激。 信号发生器和数字示波器要插在一个插板上，对着两台仪器共地，可以减少外界 的干扰。 芯片烧热后，放大倍数也会变大。我们平时调试的时候都是调了一段时间， 所以我们是以管子烧热了的状态来校准的。因此测试时，刚上电会有些不准，一 小段时间后，数据就会很准了。这次竞赛，我们有很多体会，收获很多。
宽带放大器设计与总结报告

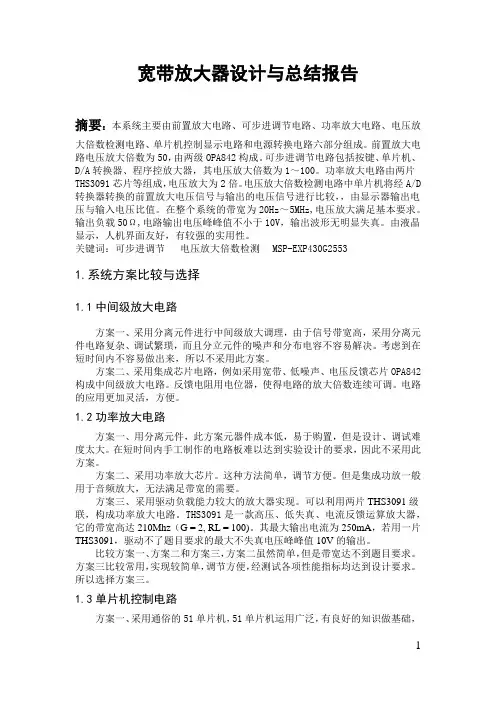

摘要：本系统主要由前置放大电路、可步进调节电路、功率放大电路、电压放
大倍数检测电路、 单片机控制显示电路和电源转换电路六部分组成。前置放大电 路电压放大倍数为 50， 由两级 OPA842 构成。 可步进调节电路包括按键、 单片机、 D/A 转换器、程序控放大器，其电压放大倍数为 1～100。功率放大电路由两片 THS3091 芯片等组成， 电压放大为 2 倍。 电压放大倍数检测电路中单片机将经 A/D 转换器转换的前置放大电压信号与输出的电压信号进行比较， ，由显示器输出电 压与输入电压比值。在整个系统的带宽为 20Hz～5MHz,电压放大满足基本要求。 输出负载 50Ω ,电路输出电压峰峰值不小于 10V，输出波形无明显失真。由液晶 显示，人机界面友好，有较强的实用性。 关键词：可步进调节 电压放大倍数检测 MSP-EXP430G2553
A/D 转换
电压信号
键盘
显示器
2
成芯片要求的供电电压不同，因此需要电源转换电路，利用开关电源将+5V 电源
光纤放大器的设计与性能分析

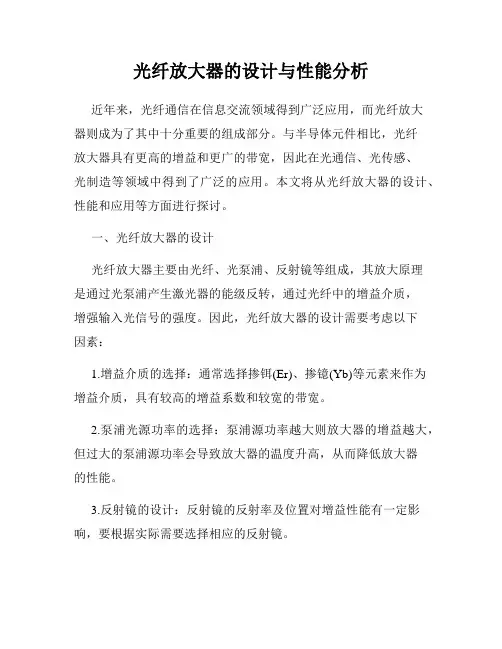

光纤放大器的设计与性能分析近年来，光纤通信在信息交流领域得到广泛应用，而光纤放大器则成为了其中十分重要的组成部分。
与半导体元件相比，光纤放大器具有更高的增益和更广的带宽，因此在光通信、光传感、光制造等领域中得到了广泛的应用。
本文将从光纤放大器的设计、性能和应用等方面进行探讨。
一、光纤放大器的设计光纤放大器主要由光纤、光泵浦、反射镜等组成，其放大原理是通过光泵浦产生激光器的能级反转，通过光纤中的增益介质，增强输入光信号的强度。
因此，光纤放大器的设计需要考虑以下因素：1.增益介质的选择：通常选择掺铒(Er)、掺镱(Yb)等元素来作为增益介质，具有较高的增益系数和较宽的带宽。
2.泵浦光源功率的选择：泵浦源功率越大则放大器的增益越大，但过大的泵浦源功率会导致放大器的温度升高，从而降低放大器的性能。
3.反射镜的设计：反射镜的反射率及位置对增益性能有一定影响，要根据实际需要选择相应的反射镜。
4.光纤长度的选择：光纤长度对增益峰值和增益带宽有一定影响，需要根据实际需求进行选择。
二、光纤放大器性能分析1.增益：增益是衡量光纤放大器性能的重要指标之一。
光纤放大器的增益与泵浦光源功率、增益介质的折射率、光纤长度、反射镜反射率等因素有关。
增益可以通过实验测量或理论计算得到。
2.带宽：带宽是指在放大范围内信号强度下降到指定增益的一定程度的频率范围，是另一个重要的性能指标。
光纤放大器的带宽与增益介质的光谱宽度、光纤长度和光泵浦源的功率等因素有关。
在实际应用中，带宽是光纤放大器能够承受的最大光信号宽度的重要参数。
3.噪声：噪声是指光纤放大器输出信号中不期望的电磁波干扰，主要来源于增益介质、光放大器器件和泵浦光源等。
光纤放大器的噪声对通信性能影响很大，需要进行噪声性能测试和噪声抑制技术研究，以提高其性能。
三、光纤放大器的应用1.光通信：光纤放大器在光通信领域得到了广泛应用。
它可以实现光纤传输的长距离、高速、高容量，提高信息传输速率，同时也可以延长光纤传输距离。
宽带放大器设计要点
• 电压反馈放大器 • 电流反馈放大器 • 功率放大器
宽带放大器的元件选择
宽带放大器的元件选择
宽带放大器的元件选择
宽带放大器的元件选择
宽带放大器的元件选择
宽带放大器的元件选择
宽带放大器的元件选择
宽带放大器的元件选择
宽带放大器的元件选择
• • • • 宽带放大器的结构安排 宽带放大器接地、电源线 放大器的屏蔽与抗干扰问题 放大器的电源滤波问题
宽带放大器的负载
• 宽带放大器的负载标准 • 宽带放大器的负载连接
宽带放大器的测试
• 宽带放大器主要指标、测试方法研究
• 宽带放大器调整、测试方便性与测试点的 预留 • 宽带放大器测试接头、连线问题 • 宽带放大器测试仪器的影响和排除 • 宽带放大器测试的不一致性问题
在射频应用中,电阻的分布参数的影响会表现出来，不仅具有阻值,还 会有引线电感和线间寄生电容,其性质将不再是纯电阻,而是“阻”与 “抗”兼有,电阻的等效电路比较复杂,具体等效电路如图所示。
图中Ca表示电荷分离效应,也就是电 阻引脚的极板间等效电容；Cb表示引 线间电容; L为引线电感。
对于线绕电阻,其等效电路还要考虑线绕部分造成的电感量L1和绕线间 的电容Ca,引线间电容Cb与内部的绕线电容相比一般较小。
双电源直流耦合
双电源放大器可以放大直流信号，同时偏置电路简单。宽带运放的直流特性较差，在放 大直流时要注意直流漂移和随增益变化问题。前置级尽量用高精度的电压反馈放大器。
带宽与阻抗的关系
宽带运放的输入阻抗比较低，直流特性比较差，外接电阻阻值比较大的话会导致直流偏 移比较大；另外在电路板、与元件分布电容一定的话，电阻越大时间常数越大，频带越 窄。
宽带放大器的元件选择
通信电路中的宽带放大器
目录
• 宽带放大器概述 • 宽带放大器基本原理 • 宽带放大器设计要点 • 典型宽带放大器电路分析 • 宽带放大器性能评估与优化 • 新型宽带放大器技术展望
01
宽带放大器概述
定义与分类
定义
宽带放大器是一种能够在宽频带范围 内提供放大功能的电子设备，用于增 强信号的幅度和功率。
布局优化
合理规划元器件布局，减小信号传输 路径，降低寄生效应对性能的影响。
调试与测试方法
仿真验证
运用电路仿真软件对设计 进行验证，确保满足性能 指标要求。
调试技巧
通过调整偏置电压、匹配 网络等参数，优化放大器 的性能。
测试方法
采用矢量网络分析仪等测 试设备，对放大器的增益、 带宽、失真等指标进行测 试。
分类
根据工作频带、放大原理、应用领域 等不同标准，宽带放大器可分为多种 类型，如射频宽带放大器、微波宽带 放大器、光纤宽带放大器等。
发展历程及现状
发展历程
宽带放大器的发展经历了电子管、晶体管、集成电路等不同的技术阶段，随着通信技术的不断进步，宽带放大器 的性能和功能也在不断提升。
现状
目前，宽带放大器已经广泛应用于通信、雷达、电子对抗、测试测量等领域，成为现代电子系统中不可或缺的重 要组成部分。同时，随着5G、6G等新一代通信技术的快速发展，对宽带放大器的性能要求也越来越高，推动着 宽带放大器技术的不断创新和进步。
将多个芯片垂直堆叠在一起，通过高速互联实现模块化，提高系统 性能和可靠性。
片上系统（SoC）技术
将宽带放大器与其他电路模块集成在一个芯片上，实现高度集成化 和模块化。
未来研究方向与挑战
超宽带、超高速放大器研究
低功耗、高效率放大器设计
