酸洗磷化工艺
酸洗磷化

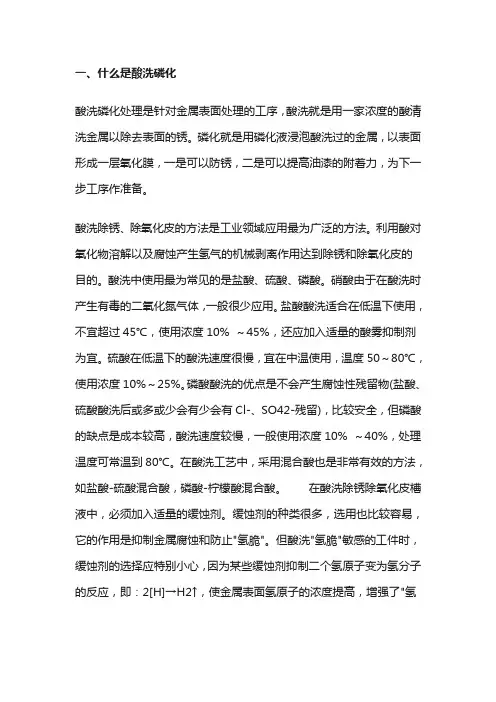

一、什么是酸洗磷化酸洗磷化处理是针对金属表面处理的工序，酸洗就是用一家浓度的酸清洗金属以除去表面的锈。
磷化就是用磷化液浸泡酸洗过的金属，以表面形成一层氧化膜，一是可以防锈，二是可以提高油漆的附着力，为下一步工序作准备。
酸洗除锈、除氧化皮的方法是工业领域应用最为广泛的方法。
利用酸对氧化物溶解以及腐蚀产生氢气的机械剥离作用达到除锈和除氧化皮的目的。
酸洗中使用最为常见的是盐酸、硫酸、磷酸。
硝酸由于在酸洗时产生有毒的二氧化氮气体，一般很少应用。
盐酸酸洗适合在低温下使用，不宜超过45℃，使用浓度10% ～45%，还应加入适量的酸雾抑制剂为宜。
硫酸在低温下的酸洗速度很慢，宜在中温使用，温度50～80℃，使用浓度10%～25%。
磷酸酸洗的优点是不会产生腐蚀性残留物(盐酸、硫酸酸洗后或多或少会有少会有Cl-、SO42-残留)，比较安全，但磷酸的缺点是成本较高，酸洗速度较慢，一般使用浓度10% ～40%，处理温度可常温到80℃。
在酸洗工艺中，采用混合酸也是非常有效的方法，如盐酸-硫酸混合酸，磷酸-柠檬酸混合酸。
在酸洗除锈除氧化皮槽液中，必须加入适量的缓蚀剂。
缓蚀剂的种类很多，选用也比较容易，它的作用是抑制金属腐蚀和防止"氢脆"。
但酸洗"氢脆"敏感的工件时，缓蚀剂的选择应特别小心，因为某些缓蚀剂抑制二个氢原子变为氢分子的反应，即：2[H]→H2↑，使金属表面氢原子的浓度提高，增强了"氢脆"倾向。
因此必须查阅有关腐蚀数据手册，或做"氢脆"试验，避免选用危险的缓蚀剂。
二、磷化工艺对环境的影响目前市售的低温、常温磷化液绝大多数为单独添加亚硝酸盐的多组份产品。
亚硝酸盐在磷化液中的危害主要有两个方面：一、影响磷化液的稳定性。
亚硝酸盐在酸性条件下极不稳定，在极短的时间内就分解了。
因此，不得不经常添加。
亚硝酸盐的这种特性，往往引起磷化液的主盐不稳定，磷化液沉淀增多，磷化膜挂灰严重，磷化液使用过程中控制困难，磷化质量不稳定；二、毒性与致癌危害性。
磷化处理工艺程序及操作方法
磷化处理工艺程序及操作方法磷化处理是一种常用的金属表面处理工艺，可以提高金属材料的耐腐蚀性和耐磨性。
以下是磷化处理的工艺程序及操作方法：1.准备工作：(1)清洗金属材料：首先将金属材料进行清洗，去除表面的油污、灰尘等杂质，可以使用有机溶剂或碱性清洗剂进行清洗。
(2)酸洗：将金属材料放入酸洗槽中，使用酸性溶液去除金属表面的氧化层，常用的酸洗液有硫酸、盐酸等。
2.磷化处理工艺程序：(1)涂磷处理：将经过清洗和酸洗的金属材料放入磷化槽中，磷化槽中的磷化溶液由磷酸、氢氟酸和缓冲剂等组成。
磷化溶液中的磷酸能与金属表面发生反应，生成一层薄而均匀的磷化膜。
磷化膜可以提高金属材料的耐腐蚀性和耐磨性。
(2)温度控制：磷化处理中，磷化槽中的温度对磷化效果有较大影响。
通常情况下，控制磷化槽中的温度在40-60℃之间，可以获得较好的磷化效果。
(3)时间控制：磷化时间是影响磷化膜厚度的重要因素。
通常情况下，磷化时间为5-15分钟，可以根据具体要求进行调整。
3.磷化处理操作方法：(1)涂磷：将金属材料均匀地涂覆磷化溶液，涂覆完毕后放入磷化槽中进行磷化处理。
(2)温度控制：调节磷化槽中的加热设备控制温度在40-60℃之间。
(3)时间控制：根据具体要求，控制磷化时间在5-15分钟之间。
(4)清洗：磷化处理完毕后，将金属材料从磷化槽中取出，使用清水进行冲洗，去除残留的磷化溶液和杂质。
(5)干燥：将清洗干净的金属材料放置在通风干燥的地方，等待其自然晾干。
4.注意事项：(1)操作安全：在进行磷化处理时，应佩戴个人防护装备，如手套、护目镜等，以保护自己的安全。
(2)剂量控制：在磷化溶液的配置中，应根据具体要求精确计量，以确保磷化效果的一致性。
(3)注意通风：磷化处理过程中会产生一定数量的有害气体，应选择通风条件良好的场所进行操作，以确保作业人员的健康安全。
(4)储存注意：磷化溶液应储存在阴凉、干燥的地方，并防止日晒和雨淋，避免阳光直射引起溶液质量变化。
酸洗磷化工艺流程
酸洗磷化工艺流程酸洗磷化是一种常用的表面处理工艺，主要用于金属制品的防腐蚀和增加表面硬度。
这种工艺可以有效地改善金属制品的表面性能，延长其使用寿命，提高其耐腐蚀性能。
下面我们将详细介绍酸洗磷化的工艺流程。
1. 原料准备。
首先，我们需要准备酸洗磷化所需的原料和设备。
原料主要包括酸洗溶液、磷化溶液、除油剂、表面活性剂等。
设备主要包括酸洗槽、磷化槽、清洗槽、干燥设备等。
2. 表面处理。
首先将金属制品进行表面处理，包括去除油污、锈蚀物和其他杂质。
这一步骤非常重要，因为只有清洁的金属表面才能保证酸洗磷化的效果。
3. 酸洗。
将经过表面处理的金属制品放入酸洗槽中，使用酸性溶液进行酸洗。
酸洗的目的是去除金属表面的氧化物和其他杂质，使金属表面变得光滑、干净。
4. 清洗。
酸洗后的金属制品需要进行清洗，以去除残留的酸性溶液和其他杂质。
清洗可以使用水或者碱性溶液进行。
5. 磷化。
清洗后的金属制品放入磷化槽中，使用磷化溶液进行磷化处理。
磷化的目的是在金属表面形成一层磷化物，增加金属表面的硬度和耐腐蚀性能。
6. 清洗。
磷化后的金属制品需要进行再次清洗，以去除残留的磷化溶液和其他杂质。
清洗后的金属制品需要进行干燥处理。
7. 干燥。
经过清洗的金属制品需要进行干燥处理，以去除表面的水分。
干燥可以使用空气干燥或者加热干燥的方法。
8. 检验。
最后，经过酸洗磷化处理的金属制品需要进行质量检验，包括表面质量、硬度、耐腐蚀性能等方面的检测。
只有通过检验的金属制品才能出厂。
总结。
酸洗磷化工艺流程是一种常用的金属表面处理工艺，可以有效地改善金属制品的表面性能，延长其使用寿命，提高其耐腐蚀性能。
通过严格的工艺流程和质量控制，可以生产出高质量的酸洗磷化金属制品，满足不同领域的需求。
希望通过本文的介绍，能够让读者对酸洗磷化工艺有更深入的了解。
酸洗磷化工艺
机柜之酸洗、磷化、热镀锌等工艺详解
机柜之酸洗、磷化、热镀锌等工艺详解本文是对网络服务器机柜生产过程中所采用的酸洗、磷化、热镀锌等流程的详细描述，希望对有兴趣了解网络服务器机柜如何生产的朋友有些许帮助。
~_~酸洗工艺酸洗工艺的酸洗液一般为多种酸的混合物，主要有硫酸、硝酸和氢氟酸等，这些混合酸的腐蚀性很强，同时具有很强的氧化性、较高的腐蚀介质的温度，这对防腐材料的耐蚀性能提出了很高的要求。
不锈钢酸洗生产线工艺从生产到废水废气回收系统，各个环节都存在很强的腐蚀状态，因此防腐材料选择的好坏直接关系到设备、车间地坪、地沟、废水废气的环保回收系统等处的正常使用。
如何对酸洗项目防腐进行选材呢？首先是玻璃钢管道和贮罐的结构及原材料选择，其次是车间地坪、设备基础防腐蚀一般采用树脂砂浆地坪结构。
玻璃钢管道和贮罐的结构及原材料选择。
酸洗项目中所用的贮罐和管路系统及酸雾回收系统现在基本选用玻璃钢材质，结构为防渗层+防腐层+结构强度层。
一般情况下防渗层和防腐层至少厚6～8毫米。
树脂选用合适的耐腐蚀环氧乙烯基树脂，专家介绍说--在介质为非氧化性酸、温度条件不是很高时，宜选用双酚A环氧乙烯基树脂；在氧化性酸、温度条件要求高时，宜选用酚醛环氧乙烯基树脂。
为了降低成本结构层大都选用间苯不饱和聚酯树脂，厚度根据具体的结构设计计算。
混酸和废酸贮罐由于腐蚀介质比较复杂，一般选用PVDF/FRP复合罐，但复合罐间PVDF和玻璃钢的粘结是一个亟待解决的问题，而且价格较高造成成本的增加，宜选用海特酸树脂(791H)做为内衬防腐材料，能满足以上介质条件的防腐蚀要求。
车间地坪、设备基础防腐蚀一般采用树脂砂浆地坪结构，总厚度约为7-10毫米，结构为：底漆1-2道+玻璃钢(2布3油)隔离层+树脂砂浆层(5-7毫米)+面层(约1毫米)。
地坪、设备基础的防腐蚀树脂现在都采用环氧乙烯基树脂，但是在底漆的选择上施工单位还习惯采用环氧树脂做底涂材料，以增加树脂和基层的粘结性能。
环氧树脂一般会采用胺类固化剂，固化后表面有油性物质浮出，再和乙烯基树脂粘结时不能够很好的匹配，需要对固化后的表面进行处理方可进行后续的防腐蚀结构施工，若处理不好容易分层、开裂。
酸洗磷化工艺

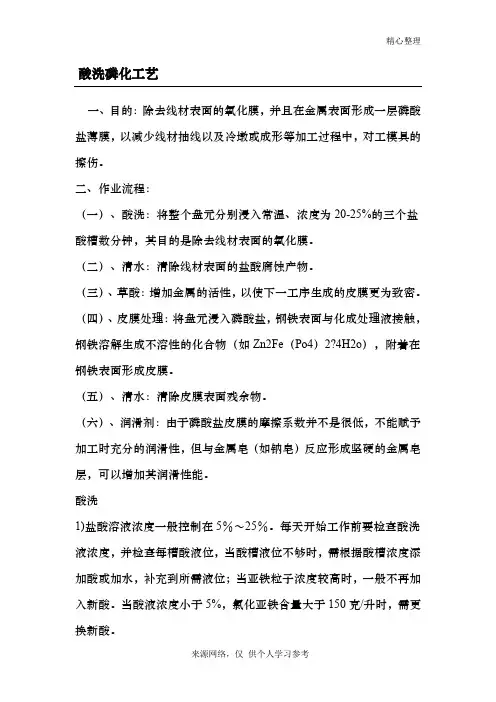

酸洗磷化工艺公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]酸洗磷化工艺一、目的：除去线材表面的氧化膜，并且在金属表面形成一层磷酸盐薄膜，以减少线材抽线以及冷墩或成形等加工过程中，对工模具的擦伤。
二、作业流程：（一）、酸洗：将整个盘元分别浸入常温、浓度为20-25%的三个盐酸槽数分钟，其目的是除去线材表面的氧化膜。
（二）、清水：清除线材表面的盐酸腐蚀产物。
（三）、皮膜处理：将盘元浸入磷酸盐，钢铁表面与化成处理液接触，钢铁溶解生成不溶性的化合物（如Zn2Fe（Po4）24H2o），附着在钢铁表面形成皮膜。
（四）、清水：清除皮膜表面残余物。
（五）、润滑剂：由于磷酸盐皮膜的摩擦系数并不是很低，不能赋予加工时充分的润滑性，但与金属皂（如钠皂）反应形成坚硬的金属皂层，可以增加其润滑性能。
酸洗1) 盐酸溶液浓度一般控制在5％～25％。
每天开始工作前要检查酸洗液浓度，并检查每槽酸液位，当酸槽液位不够时，需根据酸槽浓度添加酸或加水，补充到所需液位；当亚铁粒子浓度较高时，一般不再加入新酸。
当酸液浓度小于5%，氯化亚铁含量大于150克/升时，需更换新酸。
2) 两个盐酸槽中配置不同浓度的盐酸，分别为5%＜低浓度≤10%，10%＜中等浓度≤20%，线材经过酸池顺序为低浓度到中等浓度，对退火后中碳合金钢只在低浓度酸液中酸洗。
酸洗时间与温度、酸液浓度、氧化皮厚度形态及盘料的粗细等有关，3) 为了盘料在酸池中浸泡时间的同步，退火线和非退火线、氧化皮厚与氧化皮薄的盘料不准安排在同一吊钩上生产；4) 待酸洗的材料上不能沾上油污，尤其要防止行车滴油污染材料。
5) 酸洗时要松捆酸洗，不要扎腰。
操作中要认真检查、勤翻料。
6) 对于退火异常线材表面氧化皮难以除去或表面污垢难以去除的线材应在弱酸中浸泡10～20分钟后进行水洗，水洗过后放在酸洗区域外生锈1～2天后，再次酸洗；7) 酸洗作业中，若遇行车损坏或停电等其他特殊状况而不能继续操作时，要注意浸泡在酸中线材的品质，并向主管反映处理。
酸洗磷化工艺流程
酸洗磷化工艺流程
酸洗磷化工艺流程是一种将金属表面清洗、除锈、增加表面附着力以及防止腐蚀的常用方法。
这种流程主要用于钢铁制品的表面处理。
下面是这种工艺流程的步骤：
首先，准备工作。
这包括收集所有需要的设备和材料，确定工作区域，并确保操作员具备必要的安全设备，例如防护眼镜和手套。
第二步是清洗。
将被处理的钢铁制品浸入去离子水中，以去除表面的灰尘和杂质。
这是确保磷化过程能够顺利进行的重要步骤。
接下来是酸洗。
将被清洗过的钢铁制品浸入酸性溶液中，例如盐酸或硫酸。
酸洗能够去除表面的氧化物、锈蚀物和其他有害物质。
通常，酸洗过程会持续一段时间，以确保彻底清除所有污染物。
完成酸洗后，将钢铁制品用水冲洗干净，以去除残留的酸性溶液。
然后，进行磷化。
将清洗过的钢铁制品浸入含有磷酸盐的溶液中。
磷酸盐可以为钢铁表面提供一层保护膜，可以增加其耐腐蚀性，并提供更好的附着力。
磷化完成后，再次用水冲洗。
这将去除残留的磷化剂，并确保表面干净。
最后，通过干燥钢铁制品结束整个工艺流程。
可以使用热风干燥或自然风干的方法，将水分从表面去除。
整个酸洗磷化工艺流程旨在为钢铁制品提供更好的耐腐蚀性和附着力。
它可以用于各种应用，例如汽车制造、建筑工程和家具制造等。
然而，需要注意的是，在进行酸洗磷化工艺时，操作员必须严格遵守安全规定，以确保他们的安全。
总体而言，酸洗磷化工艺流程是一种常用的方法，可以改善钢铁制品的表面性能。
通过正确执行这些步骤，可以加强钢铁制品的耐腐蚀性，并提高其在各种应用中的使用寿命。
酸洗磷化废水处理工艺流程
酸洗磷化废水处理工艺流程酸洗磷化废水处理工艺流程介绍酸洗磷化废水是产生在金属加工行业中的一种废水，其中含有酸性物质和磷化物等有害物质。
为了保护环境和合规处理废水，需要采用相应的处理工艺流程。
工艺流程以下是针对酸洗磷化废水的处理工艺流程：1.废水初次处理–调节pH值：通过加碱或酸来调节废水的pH值，使其适合后续处理过程。
–植物生物处理：将废水送入植物生物处理系统，通过植物的吸收和降解作用来去除部分有害物质。
2.沉淀–加入混凝剂：将废水中的悬浮物聚集成团，加入混凝剂可以促进颗粒聚集形成沉淀物。
–沉淀池：将混凝后的废水送入沉淀池，通过重力作用，沉淀物会沉积在底部，形成污泥。
3.污泥处理–污泥脱水：将沉淀池中获得的污泥进行脱水处理，使其含水量降低，方便后续处置。
–污泥处理设施：将脱水后的污泥送入污泥处理设施，如沉淀池、厌氧消化池等，进一步降解有机物和稳定残余的有害物质。
4.水体处理–深度过滤：将初次处理后的水体经过深度过滤，去除残余的悬浮物和颗粒污染物。
–活性炭吸附：通过活性炭吸附系统，去除废水中的有机物和色素。
–中和处理：使用碱性物质来中和废水中的酸性物质，将其pH值调至合适。
5.再次过滤–精度过滤：利用过滤材料进行精度过滤，去除微小颗粒和残余污染物。
6.消毒处理–紫外线消毒：利用紫外线照射废水，破坏细菌和病毒的DNA结构，达到杀菌消毒的目的。
7.排放–合规排放：经过上述处理步骤后，废水达到国家排放标准要求，可以安全合规地进行排放。
结论酸洗磷化废水处理工艺流程经过一系列的处理步骤，可以有效去除废水中的有害物质，达到环境保护和合规排放的要求。
通过科学的处理工艺，可以最大程度地减少对环境的影响，为金属加工行业的可持续发展做出贡献。
优势与挑战优势•环境保护：酸洗磷化废水处理工艺流程能够有效去除废水中的有害物质，达到环境保护的目的，减少对水体和土壤的污染。
•合规排放：经过处理后的废水达到国家排放标准要求，可以安全合规地进行排放，避免对环境和人体健康的不良影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酸洗磷化工艺1 铸铁件的黑色磷化铸铁件的黑色磷化工艺难点在于,铸铁件晶粒结构疏松、工件外表不平整,磷化后清洗水易积留,使得工件抗腐蚀才干下降,易生锈发黄,同时铸铁件的机加工面易掉色也是黑色磷化工艺处置面临的难点。
针对铸铁件的特点,我公司及时消化和吸收国际及国际外表处置的前沿技术，经临时的实验研讨，成功推出了铸铁件黑色磷化工艺公用PZn-9型高温锌系磷化剂和PH-32型黑色表调剂,并运用于消费实际中，该系列产品完整的处置了铸铁件在黑色磷化工艺处置进程中所遇到的技术难题,在市场上运用几年来, 取得了良好效果及客户好评。
现就以某阀体工件(铸铁件,出口,要求较高)的工艺为例,复杂引见该工艺如下：(铸铁件黑色磷化工艺，普通为槽浸)1.1 工艺流程: 脱脂→水洗→酸洗→水洗→表调→水洗→磷化→水洗→热水洗→脱水→浸油工序工艺进程工艺条件质量目的备注1 外表预处置对重油污、重锈停止人工预处置去除严重油污、毛刺、重锈迹2 装挂依据工件结构，留意工艺孔排气液应良好3 脱脂POH-11脱脂剂30~50Kg/m 3PH值:11~13温度：60-75℃时间：10min 去除外表动植物、矿物油等，参照GB/T13312-91规范。
6 水洗工业自来水PH:7~8温度：RT〔常温〕时间：0.5min 去除工件外表脱脂剂消费中坚持溢流，应经常改换槽液7 酸洗工业盐酸：300—500 Kg/ m3POR-2添加剂：10Kg/m 3温度：RT〔常温〕时间：10min 无油无锈呈金属雪白色参照JB/T6978-93规范9 水洗工业自来水溢流PH:6~7温度：RT〔常温〕时间：0.5min 坚持溢流，应经常改换。
11 黑色表调PH-32黑色表调剂原液：水=1：8〔体积比〕时间：5-10分钟PH:2.2~2.5温度：RT12 水洗工业自来水溢流PH:6~7温度：RT〔常温〕时间：0.5min13 磷化PZn-9磷化剂：100Kg/M3总酸度〔TA〕：25-30Pt游离酸〔FA〕：2.0-3.0温度：40-45℃时间：15minPH:2.2-2.5 参照GB11376-89规范经常清算残渣控制好工艺参数14 水洗工业自来水溢流PH:6~7温度：RT〔常温〕时间：0.5~1min 清洗工件外表带出磷化液坚持溢流，应经常改换15 热水洗工业自来水PH:6~7温度：60-70℃时间：0.5~1min 脱水清洗，热封锁经常改换16 脱水PDO-2脱水防锈油温度：RT〔常温〕时间：20-30Min 油水分别17 浸油PSO-2超薄层防锈油温度：RT〔常温〕时间：20-30Min此工艺的关键应控制脱脂、表谐和磷化工序技术参数1.2 脱脂,是涂装前处置工艺的第一步，它要求把附着在铸铁工件外表的防锈油、润滑油、灰尘及与金属工件接触、机加工时留下的油污等污垢彻底去除。
本公司POH-1系列常温、加温型脱脂剂,其除污才干强,能迅速彻底去除工件外表的矿物油，动植物油，是磷化前处置理想的除油剂。
1.3 PH－32型黑色表调剂,是工件外表熟成黑色磷化膜的助剂，具有调整才干强，槽液动摇，工艺控制方便等特点。
能加快磷化成膜速度，增加磷化沉渣，对黑色磷化膜具有增强防腐、耐磨、装饰等特点,是铸铁工件增黑表调的理想表调剂。
1.4 PZn－9型高温锌系磷化剂为内含促进剂的高温锌系磷化剂，适用于钢铁件、铸铁件的外表磷化，具有高温、快速、微渣、低污染等特点，磷化膜薄而细密，防锈性好，是极好的涂装底层。
单组分，槽液动摇，易于管理。
由经上述工艺处置后的工件, 磷化膜薄而致密,黑而亮,具有较好的防护性和装饰性,做为直接的防护、装饰膜,无需再做其他处置,其防锈期可达一年以上,满足并超越了客户的要求,失掉客户的好评。
2 钢铁件黑色磷化黑色磷化工艺在钢铁件上的运用也越来越普遍,要求越来越高,有的甚至要求硫酸铜点滴到达20分钟,中性盐雾(延续喷雾) 到达120小时,而相反条件下普通磷化液硫酸铜的点滴普通不超越5分钟, 中性盐雾(延续喷雾)离要求更是低的多,为满足客户的需求,我们又成功的研法了钢铁件黑色磷化工艺PZn-8M、PZn-89、PZn-69等一系列产品,满足了不同客户的需求。
现就某消费特种出口螺丝的企业为例,将我公司研发的钢铁件黑色磷化工艺做复杂引见。
工艺流程〔钢件〕：脱脂→水洗→酸洗→水洗→中和→水洗→表调→磷化→水洗→脱水→浸油工序工艺进程工艺条件质量目的备注1 外表预处置对重油污、重锈停止人工预处置去除严重油污、毛刺、重锈迹2 装挂依据工件结构，留意工艺孔排气液应良好3 脱脂POH-1脱脂剂：30~50Kg/m 3PH值：11~13温度：60-75℃时间：10-15min 去除外表动植物、矿物油等，参照GB/T13312-91规范5 水洗工业自来水PH值：7~8温度：RT〔常温〕时间：1-2min 去除带出的除油液，工件外表构成延续水膜消费中坚持溢流，应经常改换槽液6 酸洗工业盐酸：300—500 Kg/ m3POR-2添加剂：10Kg/m 3温度：RT时间：10-30min 目测金属外表被水润湿，无油无锈呈金属雪白色，参照JB/T6978-93规范留意控制槽液浓度，活期清底。
7 水洗工业自来水溢流PH:6~7温度：RT〔常温〕时间：1-2min 坚持溢流，应经常改换。
8 中和纯碱Na2CO3 ：3-5 Kg/ m3PH值:10~12温度：RT〔常温〕时间：1-2min9 水洗工业自来水溢流PH值:6~7温度：RT〔常温〕时间：1-2min 坚持溢流，应经常改换。
10 表调PTi-2M表调剂：2-3 Kg/M3PH值：8.5~10温度：RT时间：1-2 min11 磷化PZn-8M磷化剂：140Kg/M3总酸度〔TA〕：50Pt游离酸〔FA〕：5-6温度：95-98℃时间：3-12min 工件外表构成致密延续磷化膜，参照GB11376-89规范经常清算残渣控制好工艺参数12 水洗工业自来水溢流PH值：6~7温度：RT〔常温〕时间：0.5~1min 清洗带出磷化液坚持溢流，应经常改换13 脱水PDO-2脱水防锈油温度：RT〔常温〕时间：20-30Min14 浸油PSO-2超薄层防锈油温度：RT〔常温〕时间：20-30Min15 检验GB11376-89金属的磷酸盐转化膜由经上述工艺处置后的工件, 磷化膜薄而致密,黑而亮,具有较好的防护性和装饰性,做为直接的防护、装饰膜,无需再做其他处置,其防锈期可达一年以上,用酒精擦拭后用硫酸铜做点滴，能做20分钟以上，满足并超越了客户的要求,失掉了客户的好评。
or814eh52 2020-12-10 17:33:33 220.176.12.* 揭发把ph控制在8-10之间,你说的工件发黄应该不会是碱浓渡过底的效果.应该是氧化生锈了.不知这位老兄脱脂前后还没有其他步骤.可以找找其他缘由.gejinminan 2020-12-28 14:03:58 123.15.236.* 揭发金属(主要是钢铁)磷化处置后,外表质量和耐蚀性均优于外表氧化处置.但其颜色因处置工艺和处置液的成分变化会发生差异,且污染较大.由于外表是不溶性的磷酸盐,不宜焊接.焊接不只破坏磷化膜,且在焊缝中磷的添加,易发生裂纹和添加焊缝的脆性.磷化是指磷酸盐转化膜,金属外表磷化后具有一定的防锈等耐蚀性,也有的磷化处置是用于漆前打底,为了添加漆膜的结合力.〝四合一〞金属磷化处置液金属外表因大气的污染和腐蚀会堆积各种污物并生锈。
这种锈大都是金属的氧化物及氢氧化物，它们疏松而具有吸湿性，使金属更易被继续腐蚀。
此外，金属在制造加工进程中，其外表也会留下各种液体或固体的残留物。
因此，金属制品及零件在防锈处置之前，必需停止外表处置，使其外表洁净，从而才干取得完整的覆层和理想的维护效果。
采用惯例的处置方法不但工序冗杂，休息强度大，而且易污染环境。
现普遍采用工序复杂、动力消耗小的〝四合一〞工艺，即除油、除锈、磷化、钝化一次完成。
下面引见这种金属处置液的制备方法。
一、原料〔1〕磷酸〔H3PO4〕又名正磷酸。
纯品是无色斜方晶体，相对密度1.834〔18℃〕，熔点42.35℃。
普通商品是含有83～93%H3PO4的稠厚液体。
溶于水和乙醇，213℃失掉一局部水而转变成焦磷酸，进一步转变为偏磷酸。
对皮肤有腐蚀性，能吸收空气中的水分，酸性介于强酸和弱酸之间。
留意不要直接接触皮肤。
这里作除油剂和除锈剂，并能构成磷化膜。
选用工业品。
消费厂：成都化工研讨所、贵阳黄磷厂、云南昆阳磷肥厂、银川农药厂、武汉无机盐化工厂、广西柳城磷肥厂、上海红卫农药厂、连云港锦屏化工厂、浙江建德县化肥厂、蚌埠下游化工厂、江西樟树磷肥厂、青岛自力化工厂、北京红星化工厂、石家庄黄磷厂、大连金光化工厂、哈尔滨化工总厂等。
〔2〕氧化锌〔ZnO〕又称锌氧粉或锌白。
金色粉末或六角晶体，无臭无味、无砂性。
受热时变成黄色，冷却后又恢复白色。
相对密度为5.606，熔点1975℃，溶于酸、碱、氯化铵和氨水，不溶于水和醇，吸收空气中的二氧化碳时性质发作变化。
这里用于构成锌系磷化膜。
选用工业品。
消费厂：贵阳化工原料厂、昆明化工厂、湖南水口山二厂、上海冶炼厂、无锡群众化工厂、温州颜料化工厂、山东潍坊化工厂、沈阳市助剂厂和吉林染料厂等。
〔3〕硝酸锌[Zn(NO3)2·6H2O] 无色四方晶体，相对密度2.085，熔点36.4℃。
105～131℃时失掉结晶水，溶于水和酒精，水溶液呈酸性，易潮解。
这里用于构成锌系磷化膜，选用工业品。
消费厂：北京天河化工厂、湖南长沙兴无化工厂、上海长江化工厂、江苏清江勾搭化工厂、黑龙江哈尔滨市动力综合化工厂、沈阳助剂厂和山西榆次县化工厂等。
〔4〕氧化镁〔MgCl2·6H2O〕白色易潮解的单斜晶体，有苦咸味，相对密度1.56，熔点118℃，熔化的同时分解。
溶于水和乙醇，加热那么失掉水和氯化氢而成氧化镁。
无水氯化镁是六角晶体，相对密度2.325，熔点708℃，易潮解。
应贮存于枯燥之处。
这里作磷化促进剂。
这里选用工业品。
〔5〕酒石酸[HOOC(OH)CHCH(OH)COOH] 无色透明结晶或白色颗粒结晶粉末，有两个不对称碳原子和三个的旋光异构体，无臭、无酸味，在空气中动摇。
相对密度1.76，熔点170℃，溶于水、乙醇和乙醚。
这里作磷化促进剂，用于提高磷化质量。
选用工业品。
消费厂：上海染料化工七厂、沈阳市新民化工厂、江苏太仓制药厂、浙江临安县化工二厂、大连金光化工厂、浙江温州化工研讨所实验厂等。
〔6〕重铬酸钾〔K2Cr2O7〕俗称红矾钾。
橙白色三斜或单斜晶系结晶。
相对密度2.676，熔点398℃，在500℃时分解。
溶于水，不溶于乙醇，其水溶液呈酸性。
为强氧化剂，与无机物接触摩擦、撞击时能惹起熄灭。
