最完美的PROFIBUS通讯教材
PROFIBUS通讯方式设置说明
驱动_PROFIBUS通讯方式设置说明一、问题描述本说明介绍了西门子S7系列PLC在MCGS中使用PROFIBUS通讯方式较常遇到的问题，并提供了详细的问题处理方案。
二、适应对象1、硬件条件PROFIBUS-DP主站可以是带有集成DP口的CPU（例如S7-300 315-2DP），或者用CP342-5扩展的S7-300站、IM467、CP443-5Extend扩展的S7-400站。
上位机中插有通信卡CP5411、CP5511、CP5611、CP5611-A2、CP5412、CP5613，也作为PROFIBUS-DP主站。
PROFIBUS-DP从站有ET200系列、调速装置、S7-200/300/400站及第三方设备等（例如S7200 PLC扩展EM277通信模块）。
通讯电缆一条，也可以自己制作。
若有多个PLC，则可以把所有的3对3，4对4，5对5，8对8接线。
2、软件条件（1）操作系统要求是Windows2000 Professional SP4版本或Windows98 SE操作系统推荐使用Windows2000 Professional SP4操作系统。
（2）支持软件必须安装西门子SoftNet软件，SoftNet版本为V5.3 Build 1381。
西门子安装光盘为：SIMATIC NET CD: 05/2000。
要安装的内容：光盘目录下：\sw \sn_pb_s7\ disk1\ Setup.exe光盘目录下：\sw \VBasic\ S7\disk1\ Setup.exe。
（3）PLC编程软件若PROFIBUS-DP主站使用的是S7-300 PLC或S7-400 PLC，必须装有Step7 5.0以上的编程软件，推荐使用Step7 V5.2。
注：MCGS ProfibusDP驱动是调用SoftNet来实现通讯的，所使用SoftNet(V5.3 Build 1381)版本对操作系统有要求，只能在Window 2000 Pro或Windows98 SE系统上使用，而无法用于Windows2000 Server、WindowsXP或更新的操作系统上。
profibus课件
ACS800中参数的地址空间(Addressing)
Controller
INPUT Word1 Word2 Word3
OUTPUT Word1 Word2 Word3
…
…
Wordn
ABB DRIVES
”厂商规范“下的操作(如，ABB规范的控制字和给定值比例)
CSA 2.8/3.0
与老版本ACS600兼容
总线通讯参数组
98.02选择‘FIELDBUS’后51组参数出现
51.01表示
DDCS通讯适配器：激活的模块类型 插入式通讯适配器：激活的通讯协议
51.02至51.26基于总线协议，用于总线适配器的设置和检测 专用通讯参数51.27至51.33仅在插入式总线适配器中可见，为总 线相关信息 51.27总线参数刷新刷新51.02至51.26参数组，传动无需断电 51.31现场总线适配器状态模块状态(空闲、在线、离线等)
RS-422与RS-485的网络安装注意要点
RS-422可支持10个节点，RS-485支持32个节点，因此多 节点构成网络。网络拓扑一般采用终端匹配的总线型结构 ，不支持环形或星形网络。在构建网络时，应注意如下几 点：
1．采用一条双绞线电缆作总线，将各个节点串接起来， 从总线到每个节点的引出线长度应尽量短，以便使引出线 中的反射信号对总线信号的影响最低。
对整个RS-422或RS-485网络，必须有一条低阻的信号地 将两个接口的工作地连接起来，使共模干扰电压被短路。 这条信号地可以是额外的一条线（非屏蔽双绞线），或者 是屏蔽双绞线的屏蔽层。这是最通常的接地方法。
第5章 PROFIBUS通信原理资料
8
2020/9/10
现场总线原理及应用
4.1 PROFIBUS的通信模型
4.1.1 PROFIBUS协议组成 4.1.2 PROFIBUS 的通信模型概述 4.1.3 PROFIBUS 的通信方式概述
9
2020/9/10
现场总线原理及应用
4.1.2 PROFIBUS 通信协议模型
10
2020/9/10
32
2020/9/10
现场总线原理及应用
4.3.2 PROFIBUS数据链路层服务
1.发送数据需应答（SDA）
2.发送数据无需应答（SDN）
3.发送并请求数据需回答（SRD）
4.循环地发送并请求数据需回答（CSRD）
33
2020/9/10
现场总线原理及应用
4.3.2 PROFIBUS数据链路层提供的数据传输服务
20
2020/9/10
现场总线原理及应用
4.2.1 FMS/DP 的物理层
21
2020/9/10
现场总线原理及应用
4.2.1 FMS/DP 的物理层 三、拓扑结构
PROFIBUS网络的拓扑结构可以采用总线型、环形以及 冗余等结构。使用双绞线作为传输介质时，一般采用总线 型结构。
22
2020/9/10
29
2020/9/10
现场总线原理及应用
4.3.1 PROFIBUS数据链路层概述
数据链路可以粗略地理解为数据通道。物理层要为终端 设备间的数据通信提供传输媒体及其连接。媒体是长期的， 连接是有生存期的。在连接生存期内，收发两端可以进行 不等的一次或多次数据通信。每次通信都要经过建立通信 联络和拆除通信联络的过程。这种建立起来的数据收发关 系就叫做数据链路.。
Profibus 通讯

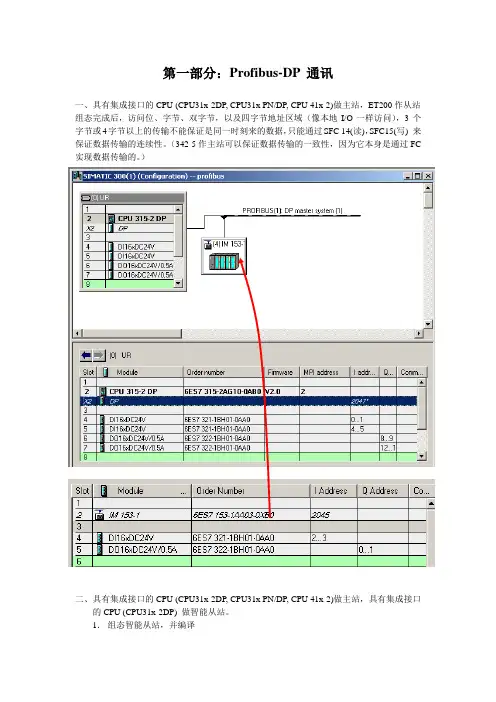

第一部分：Profibus-DP 通讯一、具有集成接口的CPU (CPU31x-2DP, CPU31x PN/DP, CPU 41x-2)做主站，ET200作从站组态完成后，访问位、字节、双字节，以及四字节地址区域（像本地I/O一样访问），3个字节或4字节以上的传输不能保证是同一时刻来的数据，只能通过SFC 14(读)，SFC15(写) 来保证数据传输的连续性。
（342-5作主站可以保证数据传输的一致性，因为它本身是通过FC 实现数据传输的。
）二、具有集成接口的CPU (CPU31x-2DP, CPU31x PN/DP, CPU 41x-2)做主站，具有集成接口的CPU (CPU31x-2DP) 做智能从站。
1．组态智能从站，并编译2． 组态主站在主站的HW Config 中组态DP 口，并将其Operation Mode 设置成Dp master, 将目录中“profibus DP ”—“Configured Stations ” —“CUP 31x2DP ”拖拽到DP 网络上，配置“connect ”和“configuration ”属性，完成configuration 配置如上图所示。
（配置中的I/O 模块是虚拟的，用来实现数据交换，不能和自身I/O 模块的地址冲突 Unit ：一个word ，一个word 的发；All ：一起发MS 模式为主从模式，DX 模式为直接数据交换模式）通过PG 监控通讯3． 下装，监视通过MPI 将程序下装，由于找不到 虚拟IO 会使系统停机，将OB82,OB85下装，各自建立变量表，观察收发情况（可以切换到Profibus 网络，在通过profibus 进行同时监控，有可能发生不能同时监控的情况，在不能监控的模块里可以写一段move 指令。
）例如：三、CP342-5做主站，ET200做从站1． 将CP342-5组态为主站模块OB1: L IB 0 T QB 0 NOP 0 (IB0为实际模块)2． 组态ET2003． 编写程序（1） 将IW12发送到ET200的DO 模块。
通信技术第二章 Profibus现场总线通信系统的组建
(2)仅用一根双绞线进行数据通信和供电,进行控制、调节和监 视。
(3)可靠的串行数字传输,通过串行总线连接仪器仪表与控制系 统。
(4)适用于本质安全的应用区域，由于Profibus-PA行规，保证 了互操作性和互换性仪器仪表的维护和诊断信息。
（2）FMS提供一个 MMS-功能子集 （MMS 即 Manufacturing Message Specification, ISO9506)主要应用区域大数量的数据传输， 例如程序、数据块等若干个分散过程部分集成到一个公共过程中 智能站间的通信。
2.1 Profibus 基础
2.1.1 Profibus现场总线的分类 3.Profibus-FMS的特点
PA总线的结构
2.1 Profibus 基础
2.1.2Profibus总线的通信协议 2.Profibus现场总线的传输技术
(3) 光纤
光纤是一种采用玻璃作为传输介质，以光的形式传递信息的技术。 光纤电缆对电磁干扰 不敏感并能保证总线上站与站的电气隔离，允许 Profibus系统站之间的距离最大可过15km。
(1)用于DP和FMS的RS-485传输技术
RS-485总线结构
2.1 Profibus 基础
2.1.2Profibus总线的通信协议 2.Profibus现场总线的传输技术
(1)用于DP和FMS的RS-485传输技术
波特率/(kbit) 传输长度/m
传输速率所对应的最大传输长度 9.6 19.2 93.75 187.5 500 1500 1200 1200 1200 1000 40 Profibus 基础

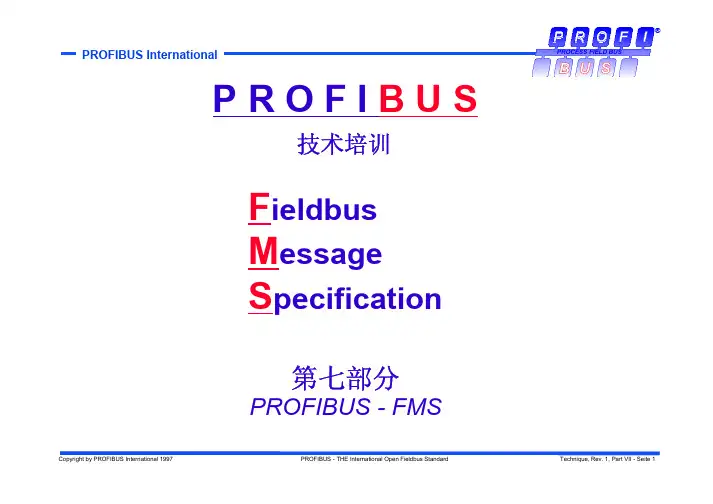

Profibus教程-7.PROFIBUS-FMS
点对点广播和局部广播通信可以提供大量的产品如
变量参数程序均设计为对象
如变量数组记录如程序
访问此对象的号
此对象的数据类型
如
对象全名
对象的实六位地址如
用户定义
如布尔整数
如停机时间
这些部分是可选的
仅对某些设备存在
名字长度访问保护
OD 的第一个指针和长度
简单变量变量类型如整数
数组同类型的简单变量的数组记录
区域
事件
程序调用
变量表简单变量
设备都支持只有下划线的服务对其他服务的选择在行规中规定
开始停止继续复位删除开始停止
继续复位删除
站之间的数据传输通过通信关系来执行
主从从主主主
读请求指针
)文件包括所有相关设备的通信能力
在组态期间FMS 文件并将所有信息放入账号
中描述了文件的格式。
PROFIBUS集线器PB-Hub6产品手册说明书
具有中继功能的PROFIBUS 集线器PB-Hub6产品手册V 1.0PB-Hub2PB-Hub6PB-Hub3北京鼎实创新科技有限公司2010-3目录第一章产品概述 (2)1. 产品系列 (2)2. PROFIBUS集线器技术概念 (2)2. PROFIBUS集线器PB-Hub6主要用途 (3)3. 产品特点 (4)4．技术指标 (5)第二章产品结构、安装、指示灯 (6)1．产品外形 (6)2. 外形尺寸 (6)3. 安装 (6)4．电源 (7)5．指示灯 (7)6．上电步骤及故障排除 (8)第一章 产品概述具有中继功能的PROFIBUS 集线器PB-Hub6（以下简称PROFIBUS 集线器或集线器），应用于PROFIBUS 现场总线网络中，可将网络的总线型拓扑结构改变为树型结构或混合型结构，同时保留了中继器的技术功能。
本装置以方便工程现场的安装布线、增加网络的传输距离和站点个数为目的, 同时还具有网络隔离和通信诊断功能。
1. 产品系列PROFIBUS 集线器PB-Hub6是北京鼎实创新科技公司网络部件系列中的产品。
网络部件系列产品型谱见下表1-1所示:表1-1 网络部件系列产品列表：型号品名网络协议技术指标其他网络协议¾ 6 PROFIBUS DP 接口¾波特率自适应0~12M PROFIBUS 集线器 其他标准 PB-Hub6PROFIBUS¾无主/从端口之分别RS485网络¾物理层转换，与上层协议无关PB-Hub3同上 PROFIBUS其他标准 ¾3 PROFIBUS DP 接口RS-485网络 ¾其余同上PB-Hub2 PROFIBUS 中继器 PROFIBUS其他标准¾2 PROFIBUS DP 接口 RS-485网络¾其余同上¾波特率：9.6K~12M ，拨码开关设置¾光纤类型：多模玻璃光纤，波长850nm 其他标准 PB-OLM02 PROFIBUS 光纤模块 PROFIBUS¾光纤通讯距离：2Km RS485网络¾光纤接口类型：4×ST 口 ¾光纤链路模式：总线型，星型¾2×9孔D 型 PB-DS50BPROFIBUS 插头 PROFIBUS其他标准¾终端电阻开关 RS485网络 ¾诊断指示灯 ¾2×9孔D 型 CO-CNCT-2CANopen 插头 CANopen其他标准¾终端电阻开关 CAN 网络¾诊断指示灯2. PROFIBUS 集线器技术概念PROFIBUS-DP 采用基于RS485技术的物理层，是目前应用最普遍的一种形式。
