不锈钢的铣削加工参数
1Cr18Ni9Ti不锈钢的切削加工
( 1) 切削速度 Vc 为了保证合理的刀具耐用度, 可适当降低切削 速度。切削不锈钢时, 切削速度通常可按切削普通 碳钢的 40% - 60% 来选取。 ( 2) 背吃刀量 ap 粗加工时余量较大, 应选用较大的背吃刀量, 以 减少走刀次数, 同时可避免刀尖与工件毛坯表皮接 触, 以减轻刀具磨损。但背吃刀量也不宜过大, 否则 会引起振动。粗加工时, 可选取 ap= 2- 5mm。精加 工时, 可选 取较小的背吃刀量, 同时还 要避开硬化 层, 一般可选取 ap= 0 2- 0 5mm。 ( 3) 进给量 f 增大进给量会使切削残留高度和积屑瘤高度加 大, 通常选取 f = 0 1- 0 8mm。为了提高加工表面 质量, 精加 工时应采用较小的 进给量, 但不得小于 0 1mm, 以免在加工硬化区进行切削。还应注意, 进 给量 f 与背吃刀量 ap 成反比。 3 4 切削液的选择
一般来说不锈钢被认为是切削加工性能较差的金属材料1cr18ni9ti不锈钢尤为突出45钢相比其相对可切削性仅为013015属于典型的难加工材料不锈钢的主要切削特点不锈钢的切削加工具有以下特点切削力大奥氏体不锈钢表现尤为突出这种材料虽然硬度不高例如1cr18ni9ti的硬度hb187但塑性很好断后伸长率因此在切削过程中塑性变形大使切削力增加合理选择切削加工工艺由于1cr18ni9ti不锈钢切削加工性差因此必须合理选择切削加工工艺以获得良好的加工效果收稿日期
收稿日期: 2008 年 11 月
相同加工条件下, 1Cr18Ni9T i 的单位切削力比 45 钢 大 25% 以上。
动态铣不锈钢参数

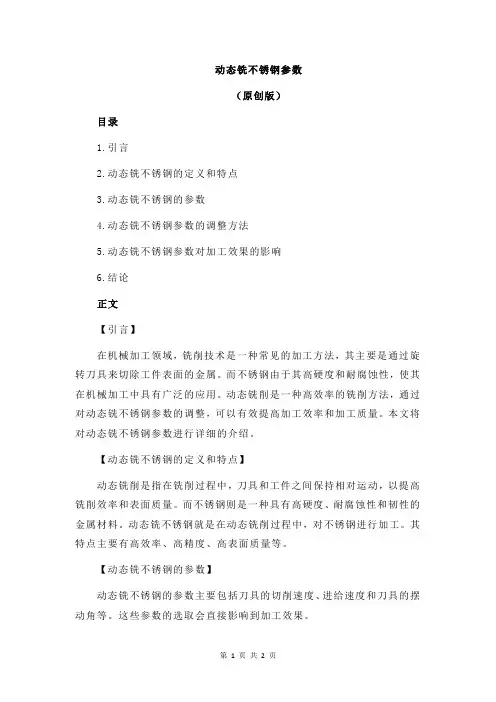

动态铣不锈钢参数（原创版）目录1.引言2.动态铣不锈钢的定义和特点3.动态铣不锈钢的参数4.动态铣不锈钢参数的调整方法5.动态铣不锈钢参数对加工效果的影响6.结论正文【引言】在机械加工领域，铣削技术是一种常见的加工方法，其主要是通过旋转刀具来切除工件表面的金属。
而不锈钢由于其高硬度和耐腐蚀性，使其在机械加工中具有广泛的应用。
动态铣削是一种高效率的铣削方法，通过对动态铣不锈钢参数的调整，可以有效提高加工效率和加工质量。
本文将对动态铣不锈钢参数进行详细的介绍。
【动态铣不锈钢的定义和特点】动态铣削是指在铣削过程中，刀具和工件之间保持相对运动，以提高铣削效率和表面质量。
而不锈钢则是一种具有高硬度、耐腐蚀性和韧性的金属材料。
动态铣不锈钢就是在动态铣削过程中，对不锈钢进行加工。
其特点主要有高效率、高精度、高表面质量等。
【动态铣不锈钢的参数】动态铣不锈钢的参数主要包括刀具的切削速度、进给速度和刀具的摆动角等。
这些参数的选取会直接影响到加工效果。
【动态铣不锈钢参数的调整方法】动态铣不锈钢参数的调整方法主要有以下几种：1.根据工件的材料、硬度和加工量，选择合适的刀具和刀片。
2.根据刀具的性能和工件的加工要求，设定刀具的切削速度和进给速度。
3.根据加工的形状和精度要求，设定刀具的摆动角。
【动态铣不锈钢参数对加工效果的影响】动态铣不锈钢参数对加工效果的影响主要表现在以下几个方面：1.切削速度和进给速度的选取，直接影响到加工效率和表面质量。
2.刀具的摆动角，会影响到加工的精度和表面质量。
【结论】动态铣不锈钢参数的调整，对于提高加工效率和加工质量具有重要作用。
动态铣不锈钢参数

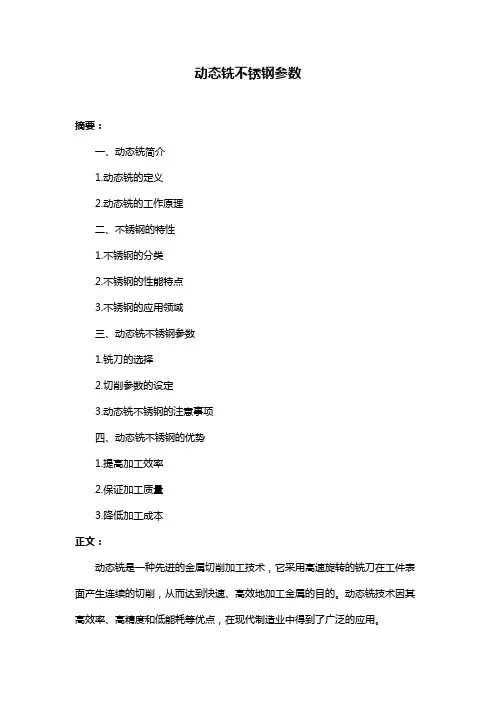

动态铣不锈钢参数
摘要：
一、动态铣简介
1.动态铣的定义
2.动态铣的工作原理
二、不锈钢的特性
1.不锈钢的分类
2.不锈钢的性能特点
3.不锈钢的应用领域
三、动态铣不锈钢参数
1.铣刀的选择
2.切削参数的设定
3.动态铣不锈钢的注意事项
四、动态铣不锈钢的优势
1.提高加工效率
2.保证加工质量
3.降低加工成本
正文：
动态铣是一种先进的金属切削加工技术，它采用高速旋转的铣刀在工件表面产生连续的切削，从而达到快速、高效地加工金属的目的。
动态铣技术因其高效率、高精度和低能耗等优点，在现代制造业中得到了广泛的应用。
不锈钢是一种具有良好耐腐蚀性、耐磨性和耐高温性能的合金钢。
根据不锈钢的化学成分和性能特点，不锈钢可分为奥氏体不锈钢、铁素体不锈钢和马氏体不锈钢等。
不锈钢因其优异的性能，在建筑、化工、船舶、医疗等众多领域都有广泛的应用。
在动态铣加工不锈钢时，需要合理选择铣刀和设置切削参数。
铣刀的选择应根据不锈钢的材质、硬度和加工要求来确定。
切削参数的设定主要包括铣削速度、进给速度和切削深度等，这些参数的合理设置可以保证动态铣加工不锈钢的效率和质量。
动态铣不锈钢的优势主要体现在以下几个方面：首先，动态铣可以实现高速切削，从而大大提高加工效率；其次，动态铣可以实现恒定的切削力和切削温度，有利于保证加工质量；最后，动态铣可以减少刀具的磨损和工件的热变形，从而降低加工成本。
总之，动态铣不锈钢是一种高效、高质量的金属加工方法。

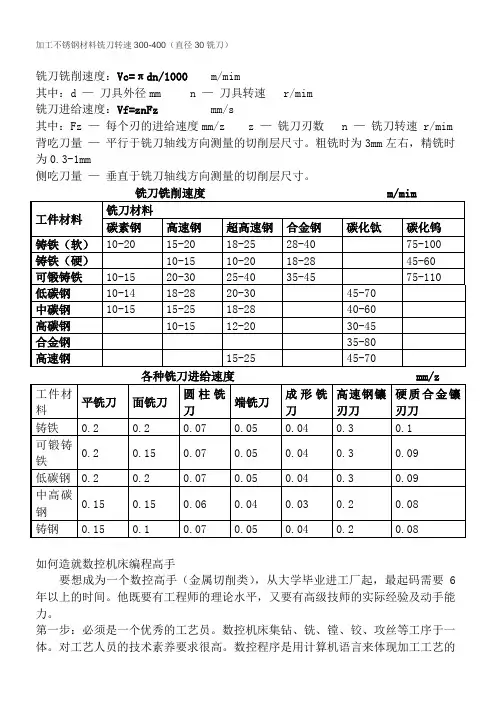

铣刀铣削速度的确定
加工不锈钢材料铣刀转速300-400（直径30铣刀）铣刀铣削速度：Vc=πdn/1000 m/mim其中：d —刀具外径mm n —刀具转速 r/mim铣刀进给速度：Vf=znFz mm/s其中：Fz —每个刃的进给速度mm/z z —铣刀刃数 n —铣刀转速 r/mim 背吃刀量—平行于铣刀轴线方向测量的切削层尺寸。
粗铣时为3mm左右，精铣时为0.3-1mm侧吃刀量—垂直于铣刀轴线方向测量的切削层尺寸。
如何造就数控机床编程高手要想成为一个数控高手（金属切削类），从大学毕业进工厂起，最起码需要6年以上的时间。
他既要有工程师的理论水平，又要有高级技师的实际经验及动手能力。
第一步：必须是一个优秀的工艺员。
数控机床集钻、铣、镗、铰、攻丝等工序于一体。
对工艺人员的技术素养要求很高。
数控程序是用计算机语言来体现加工工艺的过程。
工艺是编程的基础。
不懂工艺，绝不能称会编程。
通过长时间的学习与积累，你应达到下列技术水准和要求：1、熟悉钻、铣、镗、磨、刨床的结构、工艺特点，2、熟悉加工材料的性能。
3、扎实的刀具理论基础知识，掌握刀具的常规切削用量等。
4、熟悉本企业的工艺规范、准则及各种工艺加工能达到的一般要求，常规零件的工艺路线。
合理的材料消耗及工时定额等。
5、收集一定量的刀具、机床、机械标准的资料。
特别要熟悉数控机床用的刀具系统。
6、熟悉冷却液的选用及维护。
7、对相关工种要有常识性的了解。
比如：铸造、电加工、热处理等。
8、有较好的夹具基础。
9、了解被加工零件的装配要求、使用要求。
10、有较好的测量技术基础。
第二步：精通数控编程和计算机软件的应用。
这一点，我觉得比较容易，编程指令也就几十个，各种系统大同小异。
一般花1-2个月就能非常熟悉。
自动编程软件稍复杂些，需学造型。
但对于cad基础好的人来说，不是难事。
另外，如果是手工编程，解析几何基础也要好！读书人对这些知识的学习是最适应的。
在实践中，一个好程序的标准是：1、易懂，有条理，操作者人人都能看懂。

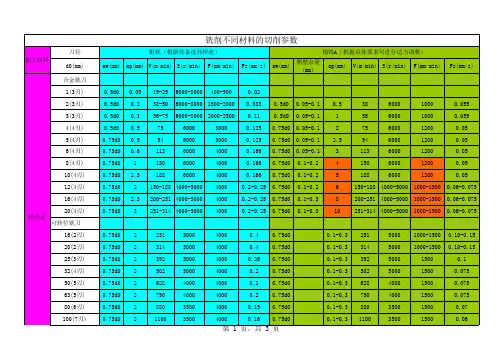

铣削不同材料的切削参数
合金铣刀 2(3刃) 3(3刃) 4(4刃) 5(4刃) 6(4刃) 45# 8(4刃) 10(4刃) 12(4刃) 16(4刃) 可转位铣刀 63R6(5刃) 0.60d0 0.8 237 1200 2500 0.4 0.5d0 0.5d0 0.5d0 0.5d0 0.75d0 0.75d0 0.75d0 0.75d0 0.75d0 0.1 0.2 0.3 0.3 0.4 0.5 0.6 0.8 1 19 24.5 30 35 38 45 50 57 60 3000 2600 2400 2200 2000 1800 1600 1500 1200 300 400 600 600 800 1000 1000 1200 1200 0.033 0.053 0.063 0.07 0.1 0.14 0.15 0.2 0.25 0.5d0 0.5d0 0.5d0 0.75d0 0.75d0 0.75d0 0.75d0 0.75d0 0.75d0 0.05 0.05 0.05 0.05 0.05 0.1 0.1 0.1 0.1 1 1.5 2 2.5 3 4 5 6 8 25 33 38 39 47 50 63 68 75 4000 3500 3000 2500 2500 2000 2000 1800 1500 300 400 400 500 500 500 600 720 600 0.025 0.04 0.033 0.05 0.05 0.06 0.075 0.1 0.1
刀径 加工材料 d0(mm) 4(4刃) 5(4刃) 6(4刃) 8(4刃) 10(4刃) 不锈钢 12(4刃) 16(4刃) 10R5(2刃) 6R3(2刃) 可转位铣刀 22R0.8(2刃)山特 0.75d0 20R5(2刃)山特 0.70d0 2.5 0.5 3 138 200 160 2000 3200 1600 600 1500 400 0.15 0.23 0.125 0.2 0.15 0.15 160 3000 1500 0.25 aw(mm) ap(mm) V(m/min) S(r/min) 0.5d0 0.5d0 0.75d0 0.75d0 0.75d0 0.75d0 0.75d0 0.5 0.8 1 1.5 2 2.5 3 38 39 38 38 47 45 50 3000 2500 2000 1500 1500 1200 1000 F(mm/min) 300 400 400 420 420 480 420 Fz(mm/z) 0.025 0.04 0.05 0.07 0.07 0.1 0.1 aw(mm) 0.5d0 0.75d0 0.75d0 0.75d0 0.75d0 0.75d0 0.75d0 0.2 0.2 粗铣（根据设备选择转速） 侧壁余量 (mm) 0.05 0.05 0.05 0.1 0.1 0.1 0.1 0.15 0.1 精铣A（根据具体要求可进行适当调整） ap(mm) 2 2.5 3 4 5 6 8 0.15 0.1 V(m/min) S(r/min) 38 39 47 50 56 56 75 94 57 3000 2500 2500 2000 1800 1500 1500 3000 3000 F(mm/min) 300 400 400 400 420 400 400 1500 1500 Fz(mm/z) 0.025 0.04 0.04 0.05 0.06 0.07 0.07 0.25 0.25
9cr18适宜的加工参数
9cr18适宜的加工参数
9Cr18是一种高碳不锈钢材料，适用于许多加工操作。
以下是一些适宜的加工参数：
1. 切削速度：根据具体的加工操作和工具类型，一般可以选择100-200 m/min的切削速度。
2. 进给速度：进给速度取决于切削深度和切削速度等因素，一般可以选择0.05-0.2 mm/刀齿的进给速度。
3. 切削深度：切削深度应根据工具和加工情况来决定，一般可以选择0.5-2mm的切削深度。
4. 冷却润滑：由于9Cr18是高碳不锈钢，容易产生高温，所以在加工过程中要使用合适的冷却润滑剂来降低温度和延长刀具寿命。
5. 刀具选择：由于9Cr18是高碳不锈钢，硬度较高，所以选择刀具时应选择硬度高、耐磨性好的刀具，如硬质合金刀具。
6. 加工方式：可以选择常规的车削、铣削、钻削等加工方式，根据具体的加工要求和工件形状选择合适的加工方式。
请注意，这些参数仅供参考，具体的加工参数还应根据实际情况和加工要求进行调整。
在进行实际加工前，建议先进行试切试验来确定最佳的加工参数。
不锈钢的铣削加工参数
不锈钢的铣削加工铣削不锈钢的特点是：不锈钢的粘附性及熔着性强，切屑容易粘附在铣刀刀齿上，使切削条件恶化；逆铣时，刀齿先在已经硬化的表面上滑行，增加了加工硬化的趋势；铣削时冲击、振动较大，使铣刀刀齿易崩刃和磨损。
铣削不锈钢除端铣刀和部分立铣刀可用硬质合金作铣刀刀齿材料外，其余各类铣刀均采用高速钢，特别是钨—钼系和高钒高速钢具有良好的效果，其刀具耐用度可比W18Cr4V提高1～2倍。
适宜制作不锈钢铣刀的硬质合金牌号有YG8、YW2、813、798、YS2T、YS30、YS25等。
铣削不锈钢时，切削刃既要锋利又要能承受冲击，容屑槽要大。
可采用大螺旋角铣刀(圆柱铣刀、立铣刀)，螺旋角b从20°增加到45°(gn=5°)，刀具耐用度可提高2倍以上，因为此时铣刀的工作前角g0e由11°增加到27°以上，铣削轻快。
但b值不宜再大，特别是立铣刀以b≤35°为宜，以免削弱刀齿。
采用波形刃立铣刀加工不锈钢管材或薄壁件，切削轻快，振动小，切屑易碎，工件不变形。
用硬质合金立铣刀高速铣削、可转位端铣刀铣削不锈钢都能取得良好的效果。
用银白屑(SWC)端铣刀铣削1Cr18Ni9Ti，其几何参数采用波形刃立铣刀加工不锈钢管材或薄壁件，切削轻快，振动小，切屑易碎，工件不变形。
用硬质合金立铣刀高速铣削、可转位端铣刀铣削不锈钢都能取得良好的效果。
用银白屑(SWC)端铣刀铣削1Cr18Ni9Ti，其几何参数为gf =5°、gp=15°、a f =15°、ap=5°、kr=55°、k′r=35°、g01=-30°、bg=、re=6mm，当Vc=50～90 m/min、V f =630～750mm/min、a′p=2～6mm并且每齿进给量达～时，铣削力减小10%～15%，铣削功率下降44%，效率也大大提高。
其原理是在主切削刃上磨出负倒棱，铣削时人为地产生积屑瘤，使其代替切削刃进行切削，积屑瘤的前角gb可达20~～302，由于主偏角的作用，积屑瘤受到一个前刀面上产生的平行于切削刃的推力作用而成为副屑流出，从而带走了切削热，降低了切削温度。
动态铣不锈钢参数
动态铣不锈钢参数摘要：1.动态铣不锈钢的概述2.影响动态铣不锈钢的主要参数3.动态铣不锈钢的应用领域4.优化动态铣不锈钢参数的建议5.总结正文：动态铣不锈钢是一种高效、环保的加工方法，被广泛应用于航空航天、汽车、医疗器械等高精度、高难度零件的加工。
在实际加工过程中，合理设置铣削参数是提高加工质量和效率的关键。
本文将对动态铣不锈钢的参数进行分析和讨论，以期为加工工程师提供实用的指导。
一、动态铣不锈钢的概述动态铣削是一种先进的铣削工艺，采用高速旋转的铣刀切削工件。
与传统的铣削方法相比，动态铣削具有以下优点：1.较高的加工效率：动态铣削速度快，加工时间短，提高了生产效率。
2.较好的加工质量：动态铣削能够实现对复杂零件的一次性加工，减少了零件加工的工序，降低了加工误差。
3.环保：动态铣削能耗低，减少了污染物排放，有利于实现绿色制造。
二、影响动态铣不锈钢的主要参数1.铣削速度：铣削速度是影响动态铣不锈钢加工效率和质量的关键参数。
合适的铣削速度可以提高加工效率，降低刀具磨损。
2.进给速度：进给速度影响加工精度和表面粗糙度。
适当提高进给速度可以提高加工精度，但过快会导致刀具振动，降低加工质量。
3.铣刀直径：铣刀直径与加工范围和加工能力密切相关。
选择合适的铣刀直径有利于提高加工效率和质量。
4.切削深度：切削深度直接影响加工表面质量。
合理控制切削深度，可以降低加工表面的粗糙度和刀具磨损。
5.刀具角度：刀具角度对加工质量和刀具寿命有很大影响。
根据加工材料和加工条件，合理选择刀具角度，可以提高加工效果。
三、动态铣不锈钢的应用领域1.航空航天领域：动态铣削技术在航空航天零件的加工中具有显著优势，如发动机叶片、机翼等复杂零件的加工。
2.汽车领域：动态铣削技术在汽车行业的应用越来越广泛，如发动机缸体、变速箱等零件的加工。
3.医疗器械领域：动态铣削技术在医疗器械零件的加工中具有很高的价值，如骨科植入物、牙科植入物等。
四、优化动态铣不锈钢参数的建议1.根据加工材料和零件特点选择合适的铣削参数，以实现高效、高质量的加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢的铣削加工
铣削不锈钢的特点是：不锈钢的粘附性及熔着性强，切屑容易粘附在铣刀刀
齿上，使切削条件恶化；逆铣时，刀齿先在已经硬化的表面上滑行，增加了加工硬化的趋势；铣削时冲击、振动较大，使铣刀刀齿易崩刃和磨损。
铣削不锈钢除端铣刀和部分立铣刀可用硬质合金作铣刀刀齿材料外，其余各类铣刀均采用高速钢，特别是钨—钼系和高钒高速钢具有良好的效果，其刀具耐用度可比W18Cr4V提高1～2倍。
适宜制作不锈钢铣刀的硬质合金牌号有YG8、YW2、813、798、YS2T、YS30、YS25等。
铣削不锈钢时，切削刃既要锋利又要能承受冲击，容屑槽要大。
可采用大螺旋角铣刀(圆柱铣刀、立铣刀)，螺旋角b从20°增加到45°(g
n
=5°)，刀具耐用
度可提高2倍以上，因为此时铣刀的工作前角g
0e
由11°增加到27°以上，铣削轻快。
但b值不宜再大，特别是立铣刀以b≤35°为宜，以免削弱刀齿。
采用波形刃立铣刀加工不锈钢管材或薄壁件，切削轻快，振动小，切屑易碎，工件不变形。
用硬质合金立铣刀高速铣削、可转位端铣刀铣削不锈钢都能取得良好的效果。
用银白屑(SWC)端铣刀铣削1Cr18Ni9Ti，其几何参数
采用波形刃立铣刀加工不锈钢管材或薄壁件，切削轻快，振动小，切屑易碎，工件不变形。
用硬质合金立铣刀高速铣削、可转位端铣刀铣削不锈钢都能取得良好的效果。
用银白屑(SWC)端铣刀铣削1Cr18Ni9Ti，其几何参数为g
f =5°、g
p
=15°、
a f =15°、a
p
=5°、k
r
=55°、k′
r
=35°、g
01
=-30°、b
g
=、r
e
=6mm，当V
c
=50～90 m/min、
V f =630～750mm/min、a′
p
=2～6mm并且每齿进给量达～时，铣削力减小10%～15%，
铣削功率下降44%，效率也大大提高。
其原理是在主切削刃上磨出负倒棱，铣削时人为地产生积屑瘤，使其代替切削刃进行切削，积屑瘤的前角g
b
可达20~～302，由于主偏角的作用，积屑瘤受到一个前刀面上产生的平行于切削刃的推力作用而成为副屑流出，从而带走了切削热，降低了切削温度。
铣削不锈钢时，应尽可能采用顺铣法加工。
不对称顺铣法能保证切削刃平稳地从金属中切离，切屑粘结接触面积较小，在高速离心力的作用下易被甩掉，以免刀齿重新切入工件时，切屑冲击前刀面产生剥落和崩刃现象，提高刀具的耐用度。
高速钢刀具加工参数：
直径：主轴转速(r/min)进给量mm/min 3~4 1100~750 10~15
5~6 750~ 550 15~20
8~10 600~350 20~30
12~14 350~270 30~37
16~18 270~230 37~47,5
20~22 250~200 47~55
硬制合金刀具：1500~2000 F120~150。
