混凝土钢筋保护层厚度控制

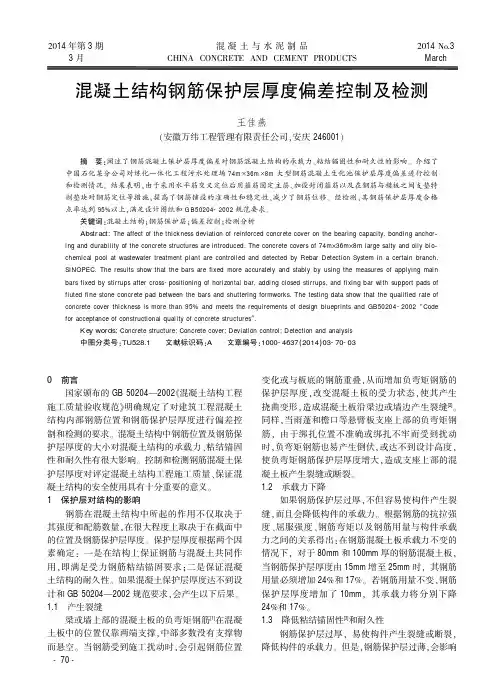

混凝土结构钢筋保护层厚度偏差控制及检测
0前言国家颁布的GB 50204—2002《混凝土结构工程施工质量验收规范》明确规定了对建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度进行偏差控制和检测的要求。
混凝土结构中钢筋位置及钢筋保护层厚度的大小对混凝土结构的承载力、粘结锚固性和耐久性有很大影响。
控制和检测钢筋混凝土保护层厚度对评定混凝土结构工程施工质量、保证混凝土结构的安全使用具有十分重要的意义。
1保护层对结构的影响钢筋在混凝土结构中所起的作用不仅取决于其强度和配筋数量,在很大程度上取决于在截面中的位置及钢筋保护层厚度。
保护层厚度根据两个因素确定:一是在结构上保证钢筋与混凝土共同作用,即满足受力钢筋粘结锚固要求;二是保证混凝土结构的耐久性。
如果混凝土保护层厚度达不到设计和GB 50204—2002规范要求,会产生以下后果。
1.1产生裂缝梁或墙上部的混凝土板的负弯矩钢筋[1]在混凝土板中的位置仅靠两端支撑,中部多数没有支撑物而悬空。
当钢筋受到施工扰动时,会引起钢筋位置变化或与板底的钢筋重叠,从而增加负弯矩钢筋的保护层厚度,改变混凝土板的受力状态,使其产生挠曲变形,造成混凝土板沿梁边或墙边产生裂缝[2]。
同样,当雨蓬和檐口等悬臂板支座上部的负弯矩钢筋,由于绑扎位置不准确或绑扎不牢而受到扰动时,负弯矩钢筋也易产生倒伏,或达不到设计高度,使负弯矩钢筋保护层厚度增大,造成支座上部的混凝土板产生裂缝或断裂。
1.2承载力下降如果钢筋保护层过厚,不但容易使构件产生裂缝,而且会降低构件的承载力。
根据钢筋的抗拉强度、屈服强度、钢筋弯矩以及钢筋用量与构件承载力之间的关系得出:在钢筋混凝土板承载力不变的情况下,对于80mm 和100mm 厚的钢筋混凝土板,当钢筋保护层厚度由15mm 增至25mm 时,其钢筋用量必须增加24%和17%。
若钢筋用量不变,钢筋保护层厚度增加了10mm ,其承载力将分别下降24%和17%。
1.3降低粘结锚固性[3]和耐久性钢筋保护层过厚,易使构件产生裂缝或断裂,降低构件的承载力。

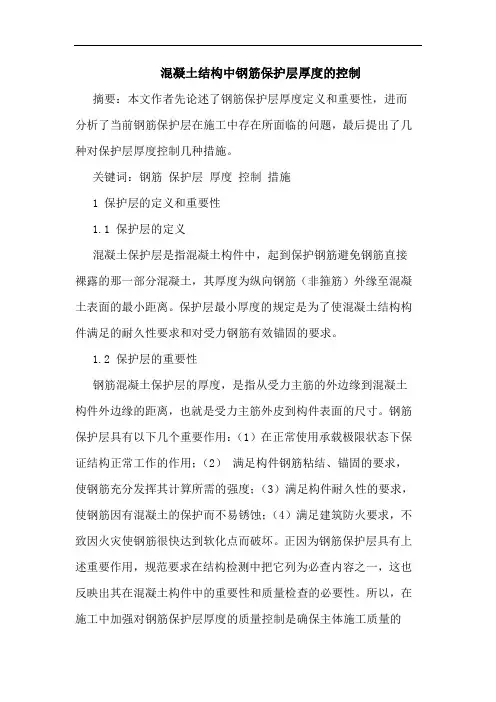

混凝土结构中钢筋保护层厚度控制
混凝土结构中钢筋保护层厚度的控制摘要：本文作者先论述了钢筋保护层厚度定义和重要性，进而分析了当前钢筋保护层在施工中存在所面临的问题，最后提出了几种对保护层厚度控制几种措施。
关键词：钢筋保护层厚度控制措施1 保护层的定义和重要性1.1 保护层的定义混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土，其厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。
保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。
1.2 保护层的重要性钢筋混凝土保护层的厚度，是指从受力主筋的外边缘到混凝土构件外边缘的距离，也就是受力主筋外皮到构件表面的尺寸。
钢筋保护层具有以下几个重要作用：（1）在正常使用承载极限状态下保证结构正常工作的作用；（2）满足构件钢筋粘结、锚固的要求，使钢筋充分发挥其计算所需的强度；（3）满足构件耐久性的要求，使钢筋因有混凝土的保护而不易锈蚀；（4）满足建筑防火要求，不致因火灾使钢筋很快达到软化点而破坏。
正因为钢筋保护层具有上述重要作用，规范要求在结构检测中把它列为必查内容之一，这也反映出其在混凝土构件中的重要性和质量检查的必要性。
所以，在施工中加强对钢筋保护层厚度的质量控制是确保主体施工质量的重要环节。
2 钢筋保护层施工中存在的问题我国现浇混凝土结构中钢筋保护层厚度控制存在一定的问题，造成钢筋保护层厚度不准主要有设计和施工两个方面的原因。
设计上造成钢筋保护层厚度偏小，设计中考虑强度多而考虑耐久性少，重视强度极限状态而不重视使用极限状态。
重视结构的建造而不重视结构的维护，这些都削弱了结构的耐久性，严重影响了结构的安全性。
在施工过程中，钢筋位置和砼施工质量对确保钢筋保护层厚度至关重要，造成砼保护层厚度偏大或偏小的主要原因。
一是对于板保护层来说，正常施工中主要表现为板底蛰块数量不够、垫放不均匀、垫块强度不够，在板上部保护层控制不准的主要原因为马凳高度不准、马凳数量不够、下道工序施工中负筋被踩踏变形、电气预埋管交叉太高、板顶砼浇筑标高控制不准。

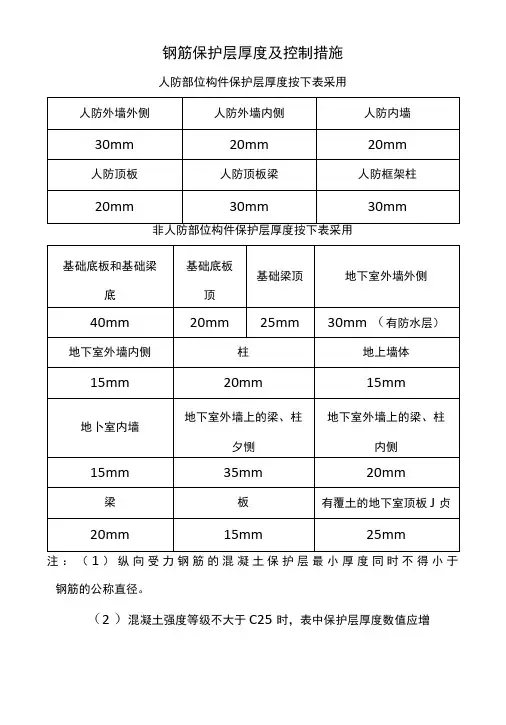

钢筋保护层厚度及控制措施
钢筋保护层厚度及控制措施
人防部位构件保护层厚度按下表采用
非人防部位构件保护层厚度按下表采用
注：（1）纵向受力钢筋的混凝土保护层最小厚度同时不得小于钢筋的公称直径。
（2 ）混凝土强度等级不大于C25时，表中保护层厚度数值应增
加5mm o
(3)基础底面钢筋的保护层厚度，有混凝土垫层时应从垫层顶
面算起，且不应小于40mm。
(4)保护层垫块选用成品水泥砂浆垫块和塑料卡环。
成品水泥
砂浆垫块形状有二种，见下图。
右图用于水平构件(如梁、板)，楼
板混凝土垫块横纵每间隔1000 mm布置一个固定在楼板模板面上，梁
底混凝土垫块每隔800mm布置2块，梁侧面采用塑料卡环根据梁
高度而不同，每间距400mm布置，且不少于2块。
左图水泥砂浆
撑块用于剪力墙，间距1000mm呈梅花型布置，使用时钢筋从卡嘴
进入卡腔。
墙、柱的保护层厚度采用塑料卡环进行控制，卡环要卡紧,
间距为600mm ,成梅花型布置，且离开地面100mm处就要在四周
每个侧面加2个卡环。
墙厚
保护层厚保拉层厚
控制混凝土保护层的撑块与垫块
保护层计算如下图所示:
保护层示意
保护层厚度自箍筋或分布筋外缘起算。
钢筋保护层厚度控制施工方案
钢筋保护层厚度控制施工方案一、背景介绍钢筋保护层是指混凝土覆盖在钢筋表面的一层厚度，其作用是保护钢筋不被氧化，从而保证混凝土结构的使用寿命和安全性。
钢筋保护层的厚度直接影响混凝土结构的抗震能力和耐久性，因此在施工过程中必须要控制钢筋保护层的厚度。
二、施工目标1.根据设计图纸要求，控制钢筋保护层的厚度符合规范要求。
2.提高施工效率，避免不必要的浪费和延误。
三、施工方案1.材料准备根据设计要求，准备好符合国家规范要求的钢筋和混凝土材料，确保材料质量合格。
2.施工操作控制要点（1）确定钢筋的布置位置和间距，根据设计要求确定钢筋保护层的厚度。
（2）在混凝土浇筑之前，务必检查和清理钢筋表面的锈蚀、泥浆等附着物，保持钢筋表面的清洁。
（3）选择合适的钢筋定位工具，确保钢筋布置在正确的位置。
（4）在浇筑混凝土之前，使用合适的隔离材料（如聚乙烯薄膜）保护钢筋，避免混凝土渗透到钢筋周围。
（5）在浇筑混凝土时，采用适当的振捣和浇筑方式，确保混凝土能够充分填充钢筋周围，排除空隙。
（6）在浇筑混凝土后，及时进行养护，避免混凝土早期强度损失。
四、质量控制1.钢筋保护层的厚度应符合设计要求，并进行抽查检测。
厚度测量可采用非损伤检测方法，如钢筋探测仪进行测量。
2.定期进行现场质量检查，检查钢筋的布置位置和间距是否符合设计要求。
3.做好施工记录，包括钢筋编号、测量结果、验收结果等，以备验收和日后查验。
五、安全措施1.施工人员要遵守相关安全规定，佩戴好个人防护装备，确保施工过程中的人身安全。
2.确保施工现场的交通疏导畅通，防止事故发生。
3.施工现场应设置警示标志，提醒施工人员注意安全。
六、施工流程1.材料准备：准备好符合要求的钢筋和混凝土材料。
2.钢筋布置：根据设计要求，布置钢筋并确定钢筋保护层的厚度。
3.钢筋保护：在钢筋布置完毕后，使用合适的隔离材料保护钢筋。
4.确定浇筑时间：根据混凝土性能和气温确定浇筑时间。
5.混凝土浇筑：按照规范要求进行混凝土浇筑，并采用适当的振捣和浇筑方式。
钢筋保护层厚度规范
钢筋保护层厚度分析分享保护层指的是混凝土上面那层小部分垫层。
混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土。
或局部破损的方法检验。
此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7—+10mm；对板类构件为-5—+8mm。
钢筋保护层厚度检验的合格点率为 90%及以上时为合格。
当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格点率为 90%及以上时才能判为合格。
且每次抽样结果中不合格点的最大偏差均不应大于允许偏差的1.5倍。
3.室内正常环境下板、墙保护层15mm，梁、柱保护层20mm露天或室1、砼强度小于2、砼强度C23、砼强度大于基础按有无垫保护层具体还筋保护层厚度检测(GB50300-2001)基本要求钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求:1.钢筋保护层厚度检验的结构部位，应由监理(建设)、施工等各方根据结构构件的重要性共同选定；2.对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。
2.对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋，应在有代表性的部位测量1点。
3.钢筋保护层厚度的检验，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行校准。
当采用非破损方法检验时，所使用的检测仪器应经过计量检验，检测操作应符合相应规程的规定。
钢筋保护层厚度检验的检测误差不应大于1mm。
4.钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mm，-7mm；对板类构件为+8mm，-5mm。
5.对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。
结构实体钢筋保护层厚度验收合格应符合下列规定:1.当全部钢筋保护层厚度检验的合格点率为90%及以上时，钢筋保护层厚度的检验结果应判为合格；2.当全部钢筋保护层厚度检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格；3.每次抽样检验结果中不合格点的最大偏差均不应大于本附录E.0.4条规定允许偏差的1.5倍。

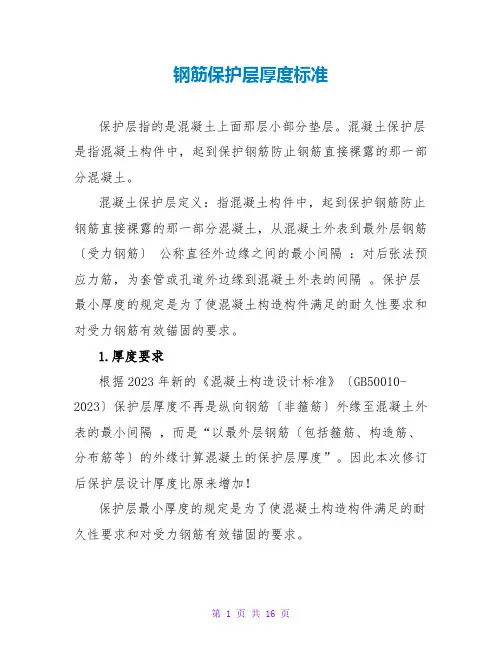

钢筋保护层厚度规范
钢筋保护层厚度标准保护层指的是混凝土上面那层小部分垫层。
混凝土保护层是指混凝土构件中，起到保护钢筋防止钢筋直接裸露的那一部分混凝土。
混凝土保护层定义：指混凝土构件中，起到保护钢筋防止钢筋直接裸露的那一部分混凝土，从混凝土外表到最外层钢筋〔受力钢筋〕公称直径外边缘之间的最小间隔：对后张法预应力筋，为套管或孔道外边缘到混凝土外表的间隔。
保护层最小厚度的规定是为了使混凝土构造构件满足的耐久性要求和对受力钢筋有效锚固的要求。
1.厚度要求根据2023年新的《混凝土构造设计标准》〔GB50010-2023〕保护层厚度不再是纵向钢筋〔非箍筋〕外缘至混凝土外表的最小间隔，而是“以最外层钢筋〔包括箍筋、构造筋、分布筋等〕的外缘计算混凝土的保护层厚度”。
因此本次修订后保护层设计厚度比原来增加！保护层最小厚度的规定是为了使混凝土构造构件满足的耐久性要求和对受力钢筋有效锚固的要求。
混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。
但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能〔如破坏构件外表的装修层、过大的裂缝宽度会使人恐慌不安〕，而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。
因此，2023年《混凝土构造设计标准》8.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土外表的间隔 )不应小于钢筋的公称直径d，且应符合下表的规定。
一般设计中是采用最小值的。
注：1.混凝土强度等级不大于C25时，表中保护层数值增加5mm.2.钢筋混凝土根底宜设置混凝土垫层，根底中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm.关于厚度的规定第9.2.2条处于一类环境且由工厂消费的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本标准表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂消费的预制构件，当外表采取有效保护措施时，保护层厚度可按本标准表9.2.1中一类环境数值取用。
怎样控制混凝土保护层厚度
控制混凝土保护层厚度方法一、钢筋混凝土保护层的重要性混凝土保护层厚度是指从钢筋外侧至混凝土表面的距离。
钢筋的外侧在一定厚度混凝土的严密包裹之下，避免各种不利环境因素的侵袭，钢筋在混凝土的握裹之下，可避免腐蚀引起钢筋生锈的破坏性情况发生，确保其正常的安全使用功能和年限。
混凝土对钢筋起到粘结和保护作用，使钢筋在混凝土内发挥正常的功能和作用。
钢筋混凝土保护层的厚度取决于混凝土结构所处的环境类别、混凝土的强度等级、钢筋的规格及混凝土构件的类型等诸多因素，受力钢筋的混凝土保护层的最小厚度（表1）。
纵向受力钢筋的外边缘至混凝土表面的距离，除应符合表1的规定之外，还应不小于钢筋的公称直径；机械连接接头连接件的混凝土保护层厚度应满足纵向受力钢筋混凝土保护层最小厚度的要求，连接件之间的横向净距不宜小于25mm；板、墙、壳中分布钢筋的混凝土保护层最小厚度不应小于表1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的混凝土保护层厚度不应小于15mm。
表1 受力钢筋的混凝土保护层的最小厚度mm二、基础钢筋混凝土保护层厚度基础梁、筏板等构件是直接与土壤接触的部位，在地下水位较高的地区、有地下室的基础和有防水要求的基础，一般更容易受到外部环境的侵袭和腐蚀，所以基础的钢筋混凝土保护层厚度显得尤为重要。
钢筋混凝土保护层的最小厚度要根据设计文件、规范要求和环境类别等因素来确定，特别对潮湿、海水、侵蚀性物质影响的环境，更应重视和满足钢筋混凝土保护层厚度的要求。
基础梁、筏板应承受来自地基的反作用力和整幢建筑物的自重与负载，一般设计有直径较大的钢筋且较高厚度的基础，就必须采用高强度等级细石混凝土制作保护层垫块。
垫块要采用比基础混凝土强度等级高一个等级的细石混凝土制作，规格可为70mm×70mm×混凝土保护层厚度，采用梅花形布置方式，间距要大于1.0m。
在筏板厚度不小于1.5m时，混凝土保护层垫块制作的规格宜加大到100mm×100mm×混凝土保护层厚度。

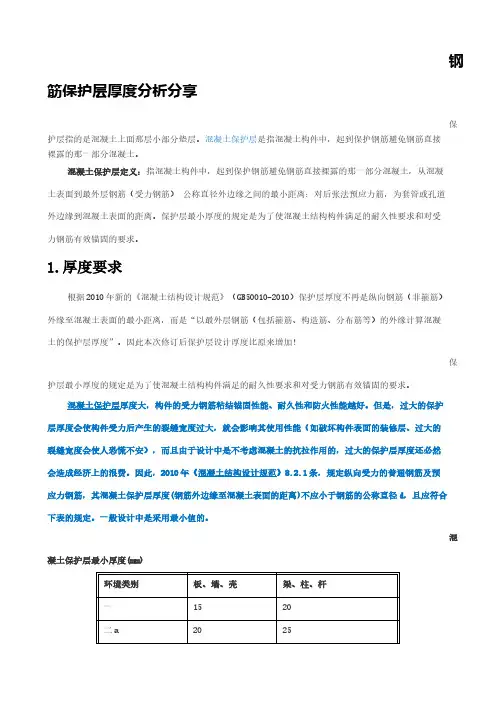

钢筋保护层厚度规范-钢筋保护层
钢筋保护层厚度分析分享保护层指的是混凝土上面那层小部分垫层。
混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土。
2.关于厚度的规定第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。
预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。
第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm.第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。
处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。
第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
第10.1.2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。
钢筋保护层厚度检验，需要对重要构件，特别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪）或局部破损的方法检验。
此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7—+10mm；对板类构件为-5—+8mm。
钢筋保护层厚度检验的合格点率为 90%及以上时为合格。
当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格点率为 90%及以上时才能判为合格。
