钢筋保护层厚度控制方案

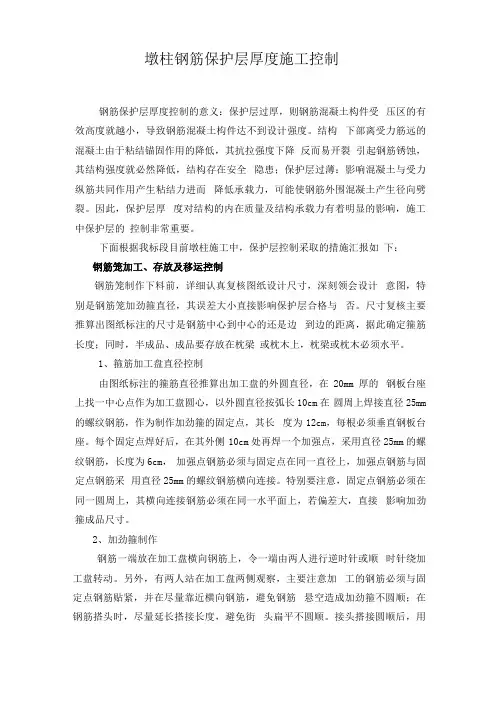

桥梁墩柱钢筋保护层厚度施工控制措施
墩柱钢筋保护层厚度施工控制钢筋保护层厚度控制的意义：保护层过厚，则钢筋混凝土构件受压区的有效高度就越小，导致钢筋混凝土构件达不到设计强度。
结构下部离受力筋远的混凝土由于粘结锚固作用的降低，其抗拉强度下降反而易开裂引起钢筋锈蚀，其结构强度就必然降低，结构存在安全隐患；保护层过薄：影响混凝土与受力纵筋共同作用产生粘结力进而降低承载力，可能使钢筋外围混凝土产生径向劈裂。
因此，保护层厚度对结构的内在质量及结构承载力有着明显的影响，施工中保护层的控制非常重要。
下面根据我标段目前墩柱施工中，保护层控制采取的措施汇报如下：钢筋笼加工、存放及移运控制钢筋笼制作下料前，详细认真复核图纸设计尺寸，深刻领会设计意图，特别是钢筋笼加劲箍直径，其误差大小直接影响保护层合格与否。
尺寸复核主要推算出图纸标注的尺寸是钢筋中心到中心的还是边到边的距离，据此确定箍筋长度；同时，半成品、成品要存放在枕梁或枕木上，枕梁或枕木必须水平。
1、箍筋加工盘直径控制由图纸标注的箍筋直径推算出加工盘的外圆直径，在20mm厚的钢板台座上找一中心点作为加工盘圆心，以外圆直径按弧长10cm在圆周上焊接直径25mm 的螺纹钢筋，作为制作加劲箍的固定点，其长度为12cm，每根必须垂直钢板台座。
每个固定点焊好后，在其外侧10cm处再焊一个加强点，采用直径25mm的螺纹钢筋，长度为6cm，加强点钢筋必须与固定点在同一直径上，加强点钢筋与固定点钢筋采用直径25mm的螺纹钢筋横向连接。
特别要注意，固定点钢筋必须在同一圆周上，其横向连接钢筋必须在同一水平面上，若偏差大，直接影响加劲箍成品尺寸。
2、加劲箍制作钢筋一端放在加工盘横向钢筋上，令一端由两人进行逆时针或顺时针绕加工盘转动。
另外，有两人站在加工盘两侧观察，主要注意加工的钢筋必须与固定点钢筋贴紧，并在尽量靠近横向钢筋，避免钢筋悬空造成加劲箍不圆顺；在钢筋搭头时，尽量延长搭接长度，避免街头扁平不圆顺。
接头搭接圆顺后，用电焊进行点焊固定，然后切除剩余材料。
钢筋保护层楼板厚度控制方案
目录1、工程概况 (1)2、编制依据 (2)3、施工准备 (2)3.1. 技术准备 (2)3.2. 材料准备 (3)3.3. 机具准备 (3)3.4. 劳动力准备 (3)4、施工工艺 (3)4.1. 钢筋保护层厚度控制 (3)4.2. 楼板厚度控制 (7)5、质量保证措施 (10)1、工程概况工程名称：南宁市第十四中学教学综合楼建设单位：南宁市第十四中学监理单位：广西鼎策工程顾问有限责任公司施工单位：广西建工集团第三建筑工程有限责任公司本工程地上6层，地下1层，总建筑面积为11865.21m2，框剪结构，建筑高度23.8米。
屋面防水等级一、二级；钢筋混凝土保护层设计要求：(1)混凝土构件最外层的钢筋保护层厚度不应小于下表要求：(2)防水混凝土构件、基础纵向受力钢筋的混凝土保护层厚度(3)梁板（墙柱）节点处一般存在多层纵筋交汇的情况，此时应满足最外层纵筋保护层厚度，内层纵筋保护层比表中数值相应增加。
(4)当承台、基础梁侧面处于迎水面时，纵筋侧面保护层厚度为40，非迎水面时取25 ，比表中数值相应增加。
(5)梁上部纵向钢筋水平方向的净距离，不应小于30和1.5d（d为钢筋的较大直径）；下部纵向钢筋水平方向的净距离不应小于25和d，下部纵向钢筋多于面层时，面层以上钢筋的水平中距比下面面层的中距增大一倍，各层钢筋之间的竖向净距离取25和d之中的较大值。
(6)当上部墙柱伸入地下与土体接触、或其中一段墙柱临水时，无论其外表面是否设置了建筑防水层，墙柱迎水面、接触土体面的纵筋保护层应按上部结构的保护层厚度增加35(墙)20(柱)，墙柱详图或墙柱表中，标注的墙柱截面尺寸未包括图一中所增加的保护层厚度。
2、编制依据(1)《混凝土结构工程施工质量验收规范》GB50204—2015；(2)《建筑工程施工质量验收统一标准》GB50300—2013；(3)《混凝土结构施工图平面整体表示方法制图规则和构造详图》（16G101-1、16G101-2、16G101-3）；(4)《混凝土结构用钢筋间隔件应用技术规程》（JGJ/T219）3、施工准备3.1.技术准备熟悉施工图纸、图纸会审记录及施工组织设计，由项目技术负责人项目管理人员进行方案交底，施工员对钢筋班组所有人员进行书面形式技术交底。
楼板钢筋保护层厚度质量控制

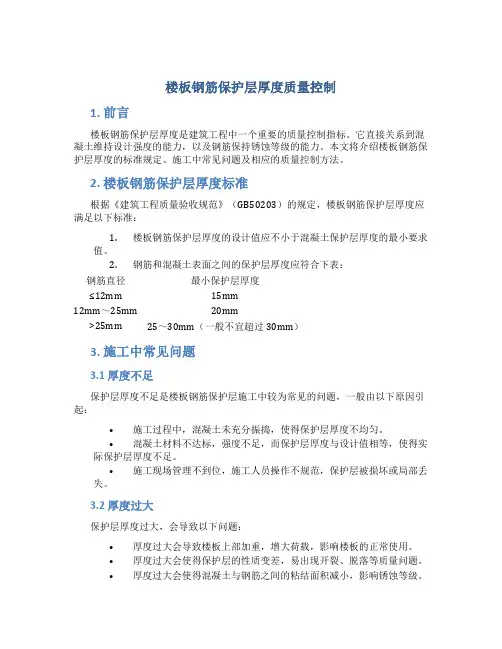

楼板钢筋保护层厚度质量控制1. 前言楼板钢筋保护层厚度是建筑工程中一个重要的质量控制指标。
它直接关系到混凝土维持设计强度的能力，以及钢筋保持锈蚀等级的能力。
本文将介绍楼板钢筋保护层厚度的标准规定、施工中常见问题及相应的质量控制方法。
2. 楼板钢筋保护层厚度标准根据《建筑工程质量验收规范》（GB50203）的规定，楼板钢筋保护层厚度应满足以下标准：1.楼板钢筋保护层厚度的设计值应不小于混凝土保护层厚度的最小要求值。
2.钢筋和混凝土表面之间的保护层厚度应符合下表：钢筋直径最小保护层厚度≤12mm15mm12mm～25mm 20mm>25mm 25～30mm（一般不宜超过30mm）3. 施工中常见问题3.1 厚度不足保护层厚度不足是楼板钢筋保护层施工中较为常见的问题，一般由以下原因引起：•施工过程中，混凝土未充分振捣，使得保护层厚度不均匀。
•混凝土材料不达标，强度不足，而保护层厚度与设计值相等，使得实际保护层厚度不足。
•施工现场管理不到位，施工人员操作不规范，保护层被损坏或局部丢失。
3.2 厚度过大保护层厚度过大，会导致以下问题：•厚度过大会导致楼板上部加重，增大荷载，影响楼板的正常使用。
•厚度过大会使得保护层的性质变差，易出现开裂、脱落等质量问题。
•厚度过大会使得混凝土与钢筋之间的粘结面积减小，影响锈蚀等级。
3.3 保护层质量问题楼板钢筋保护层施工中，保护层质量也是一项必须注意的问题。
如果保护层不符合规定的要求，将带来以下风险：•保护层强度不足，难以维持钢筋的正常应力，导致保护层损坏、龟裂等质量问题。
•保护层粘结不良，难以与钢筋密实结合，降低了保护层的厚度及保护性。
•保护层质量差，开裂、脱落等问题将产生安全隐患。
4. 质量控制方法为了满足楼板钢筋保护层厚度的设计要求，可以采用以下控制方法：1.施工现场管理。
保障施工现场的清洁，并规范施工操作，避免人为损坏或局部缺失。
2.材料质量管理。
混凝土质量必须达到规定的标准，以保证混凝土保护层的强度满足设计要求。
钢筋保护层厚度控制措施方案

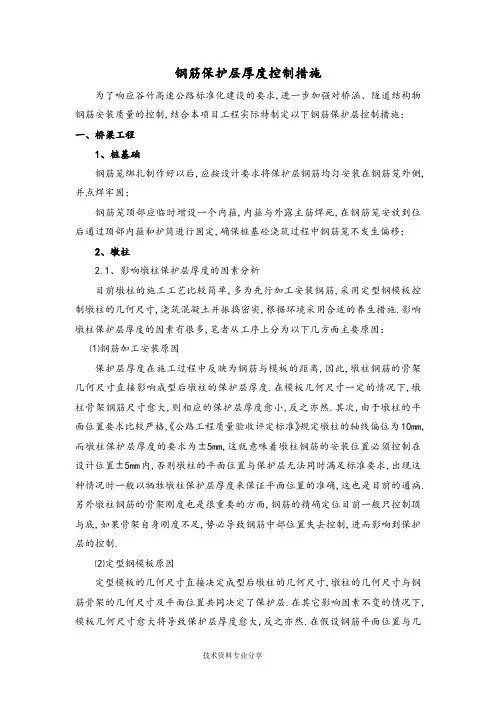

钢筋保护层厚度控制措施为了响应谷竹高速公路标准化建设的要求,进一步加强对桥涵、隧道结构物钢筋安装质量的控制,结合本项目工程实际特制定以下钢筋保护层控制措施：一、桥梁工程1、桩基础钢筋笼绑扎制作好以后,应按设计要求将保护层钢筋均匀安装在钢筋笼外侧,并点焊牢固；钢筋笼顶部应临时增设一个内箍,内箍与外露主筋焊死,在钢筋笼安放到位后通过顶部内箍和护筒进行固定,确保桩基砼浇筑过程中钢筋笼不发生偏移；2、墩柱2.1、影响墩柱保护层厚度的因素分析目前墩柱的施工工艺比较简单,多为先行加工安装钢筋,采用定型钢模板控制墩柱的几何尺寸,浇筑混凝土并振捣密实,根据环境采用合适的养生措施.影响墩柱保护层厚度的因素有很多,笔者从工序上分为以下几方面主要原因：⑴钢筋加工安装原因保护层厚度在施工过程中反映为钢筋与模板的距离,因此,墩柱钢筋的骨架几何尺寸直接影响成型后墩柱的保护层厚度.在模板几何尺寸一定的情况下,墩柱骨架钢筋尺寸愈大,则相应的保护层厚度愈小,反之亦然.其次,由于墩柱的平面位置要求比较严格,《公路工程质量验收评定标准》规定墩柱的轴线偏位为10mm,而墩柱保护层厚度的要求为±5mm,这就意味着墩柱钢筋的安装位置必须控制在设计位置±5mm内,否则墩柱的平面位置与保护层无法同时满足标准要求,出现这种情况时一般以牺牲墩柱保护层厚度来保证平面位置的准确,这也是目前的通病.另外墩柱钢筋的骨架刚度也是很重要的方面,钢筋的精确定位目前一般只控制顶与底,如果骨架自身刚度不足,势必导致钢筋中部位置失去控制,进而影响到保护层的控制.⑵定型钢模板原因定型模板的几何尺寸直接决定成型后墩柱的几何尺寸,墩柱的几何尺寸与钢筋骨架的几何尺寸及平面位置共同决定了保护层.在其它影响因素不变的情况下,模板几何尺寸愈大将导致保护层厚度愈大,反之亦然.在假设钢筋平面位置与几何尺寸严格与设计一致的情况下,模板的最大几何尺寸误差也不能超过5mm,如果考虑到钢筋平面位置与几何尺寸的合理误差,模板加工要求的精度就更高.⑶混凝土浇筑混凝土浇筑工艺直接影响到已经调整并加固完毕的钢筋及模板,如下料方式不当容易造成钢筋与模板间垫块脱离位置,振捣人员上下方式不当容易引起钢筋整体晃动并导致位置偏移,振捣棒插入位置不当容易导致钢筋移位.2.2、针对性措施研究控制保护层的总体工作思路在严格控制钢筋及模板平面位置、几何尺寸的基础上控制钢筋与模板的距离,并使钢筋、模板及相应的固定设施<垫块、模板固定支架及拉索>形成一个整体,在浇筑混凝土过程中避免破坏钢筋、模板的整体性,从而保证钢筋保护层厚度在控制范围内.遵照这一思路,结合前面的原因分析,针对性的进行措施研究.⑴墩柱钢筋加工安装墩柱钢筋一般设计为竖向受力主筋按照一定间距焊接固定到环向骨架钢筋上,在主筋外侧按照一定间距盘绕螺旋形箍筋.因此,控制墩柱钢筋笼的几何尺寸关键在于控制环向骨架钢筋的几何尺寸.笔者经多个工地观察发现现场加工工人很难准确把握环形骨架钢筋的半径,图纸一般只提供环形骨架钢筋中心轴线半径,无法直接用于生产控制.经过多次数据测算调整,发现加工环形骨架筋的圆柱形构件半径＝环形骨架半径-环形骨架筋钢筋半径-4mm～6mm时效果最好.环形骨架钢筋直径16mm～20mm时取用4mm,22mm～25mm时取用5mm,大于25mm时取用6mm.钢筋骨架整体刚度通过加强主筋与环形骨架筋焊接及主筋与外部螺旋形箍筋固定来实现.在钢筋加工、安装现场发现,对于钢筋笼整体的刚度而言,主筋与螺旋形箍筋的固结尤为重要,建议在主筋与螺旋形箍筋交叉点采用点焊或铁丝梅花形固定,即间隔一个交叉点固定.另外螺旋形箍筋使用前先调直,在半径相近的圆形构件上弯曲成相近环形半径备用,保证螺旋形箍筋与主筋密贴.钢筋安装定位先确定中心点,按照图纸设计半径±5mm在现场用墨线标出,钢筋安装时只有全部主筋都落在墨线形成的环内才可固定,完成钢筋的安装工作.⑵墩柱模板加工墩柱定型钢模板从模板设计、模板加工制作控制模板的几何尺寸.模板设计一方面保证构件的几何尺寸,同时考虑模板的周转次数,进行相应的刚度设计；定型钢模板在起吊、运输、使用时需要考虑模板的承载情况,确保使用过程中模板不变形.模板加工需要设计相应的胎模,在胎模上进行预拼装,检查各项数据指标,合格后电焊固定.电焊焊接过程中一定要考虑电焊温度变化在模板内部形成的内应力,防止模板从胎模上落架后由于自身内应力过大逐步变形,根据模板刚度决定一次施焊长度,一般控制在2cm左右,并且实施跳焊,分散模板内部的温度应力,避免应力集中.⑶墩柱混凝土浇筑为减轻混凝土入模冲击力对钢筋与模板间垫块的影响,混凝土自由落体高度大于2m时采用串筒,必要时设置减速板.另外人员上下通过专用软梯,禁止通过攀爬固定完毕的钢筋.振捣时严格控制振捣棒的落点位置在距离钢筋10cm～15cm 处,禁止振捣棒碰触钢筋.3、承台、系梁、盖梁、结构钢筋首先应保证钢筋加工时尺寸控制在允许偏差范围以内,同时骨架绑扎成型后要求线形直顺、整齐、稳固,必要时需搭设钢筋固定架,以保证钢筋整体性.骨架安装时工人尽量不站在钢筋上进行施工,可搭设简易操作平台.实际施工中因为施工队素质不高,责任心不强使得钢筋安装质量很难保证,主要从以下几点进行控制：3.1、钢筋下料尺寸不准确,绑扎成型效果差现象：在进行绑扎时,尺寸时大时小,过大放进去无法与主筋密贴,过小放不进骨架中；危害：无法真正让骨架形成一个有机整体,影响构配件结构受力防治方法：设计钢筋下料卡具、模具和定位器,提前计算和规划好下料尺寸,确保下料批次钢筋几何尺寸一致,消除人为误差.3.2、钢筋骨架外形尺寸不准现象：在模板外绑扎的钢筋骨架,往模内安放时发现放不进去,或钢筋划刮模板.危害：使钢筋在混凝土中无足够的保护层厚度.甚至造成结构承载力降低.预防措施：制作钢筋骨架加工模架,对每种规格的钢筋实行间距定位,模架的外形必须满足设计的钢筋外形尺寸,防止钢筋绑扎偏斜或骨架扭曲,绑扎过程中必须绑扎牢固,进行整体吊装,适当可将钢筋模架设计的比钢筋骨架外形小1cm 左右.3.3、钢筋混凝土结构<构件>保护层厚不足现象：<1>预制板及箱梁底板、顶板、腹板保护层厚度没有达到规范要求.<2>预制板制成后,板底出现裂缝,凿开混凝土检查,发现保护层厚度不足.危害：保护层厚度过小,易事受力筋过早锈蚀,危及结构安全.防治方法：<1>检查砂浆或者塑胶垫块厚度是否准确,并根据模板面积大小适当垫够；<2>钢筋网片有可能随混凝土浇捣而沉落时,应采取措施防止保护偏差.<3>建议采用工厂生产的专业垫块用于施工控制,同时要人为对已合模板的钢筋保护层厚度进行检查,及时发现需要加垫块的地方,主要检查仔细即可.3.4、露筋现象：结构或构件拆模时,发现混凝土表面有钢筋露出.危害：钢筋露出,使受力筋没有了保护层,危及结构.预防措施：<1>砂浆垫块应垫得适量可靠,竖直筋可采用埋有铁丝的垫块,绑在钢筋骨架外侧；同时,为使保护层厚度准确,应用铁丝将钢筋骨架拉向模板,将垫块挤牢.<2>严格检查钢筋的成型尺寸：模外绑扎钢筋骨架时,要控制好它的外形尺寸,不得超过允许偏差.治理方法：范围不大的轻微露筋可用水泥砂浆堵抹.为保证修复砂浆与原混凝土可靠结合,原混凝土用水冲洗、铁刷刷净,表面湿润,水泥砂浆中掺适量的环氧树脂加以修补；重要部位露筋经技术鉴定后采取专门补强方案处理,不合格的应进行报废处理.3.5主筋、分布筋间距不符合设计要求,绑扎不顺直现象：主筋分布筋因间距掌握不好,有大有小,且纵横不成直线.危害：使结构混凝土因受力钢筋不直,分布不均而不能有效抵抗主拉应力,而发生裂缝.预防措施：在模具上成型,配合卡具等定位器进行安装,然后逐点进行绑扎.4、梁板钢筋施工相关措施：一是钢筋加工从下料抓起,严抓钢筋起弯平顺度、角度.尽量减少对后续工作的影响；二是钢筋绑扎、安装准确定位,采用钢筋定位架与钢尺配合标记施工,确保符合设计要求,无漏筋现象；三是钢筋的保护层垫块使用梅花形高强度砂浆垫块,绑扎牢固可靠,并加强马蹄处钢筋保护层控制；五是自检控制,查漏补缺；六是将可行性和实用性不断完善和改进,不断提高工程质量.5、桥面铺装钢筋5.1、桥面铺装钢筋网片由于面积大,所以不容易固定,建议梁板预制时在梁顶预埋门形筋<高度、大小根据实际情况确定>,预埋钢筋可经设计增加；5.2、铺装钢筋网片安装时与预埋门形筋焊接固定,以保证上部净保护层为准,最后整个桥面钢筋形成一个整体平面,无论是站人还是施工中都很难被扰动,因此可以有效控制保护层厚度.6、防撞墙钢筋6.1、防撞墙钢筋在应边梁预制时预埋连接筋,在实际施工过程中往往扰动教大,位置偏移后使得防撞墙钢筋保护层无法保证,造成防撞墙砼表面裂纹较多.6.2、建议在边梁预制时将防撞墙钢筋绑扎成形,取消连接筋后直接与大梁翼板钢筋焊接固定,顶端用固定架进行固定,确保线形顺直,尺寸准确,梁板浇筑砼后钢筋自然稳固直顺,且可以免掉防撞墙钢筋焊接工序,使防撞墙质量更有保障.二、涵洞工程1、整体式涵洞基础上部钢筋网片的固定措施在模板顶部用钢管单独搭设网格状钢筋固定架,要求与模板体系脱离,在模板外两侧及仓内分别设2-3根钢管柱,以维持钢管架子的稳定,仓内钢管柱直接套PVC管在施工后拔出,并用砼灌满；将制作好的钢筋网片用8#铁丝吊在固定架上,吊点均匀布置,要求满足保护层要求,并使钢筋网片保持水平、不下沉；2、涵洞台帽钢筋的固定措施待砼浇至台帽底部时,暂停砼施工,立即在仓内绑扎安装钢筋骨架,并在准确定位后用铁丝吊在上部钢管或拉杆上,防止钢筋因砼振捣发生下沉；台帽前沿侧向钢筋保护层厚度可采用焊接钢筋头来控制,钢筋头与模板的接触面应切成斜面,按一个沉降缝左、中、右不少于三点设置；靠背墙一侧同样用钢筋焊住与背墙模板顶死,控制钢筋骨架偏移.3、预制盖板盖板钢筋绑扎成型后,在底板及两侧安放符合要求的塑料垫块<或合格的砂浆垫块,必须与钢筋绑死>,骨架上部采取固定措施,防止钢筋骨架上浮.三、隧道工程二次衬砌1、一般用垫块,有成品塑料垫块,还有自己做的高标号砂浆垫块,前者有眼,可以穿扎丝绑在钢筋上,后者在制作的时候就把扎丝预埋在垫块里,在无拱架的地段,围岩表面坑洼不平,只要保证模板一侧的保护层厚度就可以了,可以用架立筋加长抵在围岩表面的办法来定位,架立筋与防水板接触的一段做成弯钩,防止顶破防水板.2、山岭隧道如果围岩在Ⅳ级或以上,光面爆破的质量一定要控制好,这样就不会出现过大的欠挖和超挖,初期支护喷混凝土的厚度也在一定程度上制约了二衬混凝土的厚度. 超挖的一班结果是：为了达到隧道轮廓尺寸的要求,二衬时钢筋保护层会偏厚,多则10cm,甚至更多.欠挖比超挖更难处理,直接导致二衬厚度满足不了要求,基本上要返工！3、此外、监控量测很重要,在二衬钢筋保护层厚度的控制中起着很重要的作用,所以必须加强监控量测.以上控制措施在条件具备时,应严格执行,切实保证桥涵、隧道结构物的钢筋间距和保护层质量,使得本项目结构物质量上一个新的台阶.。
钢筋保护层厚度控制专项施工方案
金源城一期36#-39#楼工程钢筋保护层专项施工方案编制人：_______________________审核：_______________________审批：_______________________中建三局第一建设工程有限责任公司年月日梁板钢筋、板负弯矩钢筋保护层厚度控制专项施工方案混凝土结构中受力钢筋的位置准确与否，板负弯矩钢筋保护层厚度是否符合要求，直接影响结构承载能力和耐久性，依据国务院《建设工程质量管理条例》等法律法规、《混凝土结构工程施工质量验收规范》等规范标准，特制定专项治理方案。
（一）现浇混凝土梁板结构钢筋保护层厚度控制措施1.施工前必须制备足量符合相应设计厚度要求的钢筋保护层垫块，垫块材料选用自制水泥砂浆垫块，其强度不得小于结构构件混凝土的设计要求。
2.对于梁类构件，钢筋保护层垫块的安装间距不应大于1.5m,,对于板类构件不应小于1.2m.垫块的安装规格及牢固性。
3.梁底保护层为防止压碎，设置塑料垫块或预制混凝土块后派专人要加强看管和保护。
（二）现浇混凝土楼板负弯矩钢筋（悬挑构件上排筋）保护层厚度控制措施1.施工前必须认真、足量地制作用于保证负弯矩钢筋（上排钢筋）位置的钢筋马凳或钢筋撑脚。
当板厚小于300mm时，钢筋马凳或钢筋撑脚。
当板厚小于300mm时，钢筋马凳或钢筋撑脚可选用直径为Φ6-Φ10的钢筋制作，钢筋马凳或钢筋撑脚的规格及数量必须经报验合格。
2.进行负弯矩钢筋(上排钢筋）绑扎施工时，钢筋马凳或钢筋撑脚应按双向不超过1m的间距，固定在上部负弯矩钢筋之下和下部受力钢筋之上；悬挑垂直受力主筋通长布置，间距不超过1m.3.制作支撑马凳，将以前传统用的S形马凳改成工字形长条马凳，用楼板厚度减去上下保护厚度，再减去上下两排筋的直径，即为长条马凳的净高度。
采用这种马凳，可以消除过去长统马凳不易固定、不牢固等问题造成负弯矩筋下移和移位的制作专用手钩。
在已浇筑混凝土表面找平时，由专人站在事先放好的小方凳上，用手钩将上排钢筋逐根提升，以保证钢筋位置正确和楼板厚度符合设计要求。
钢筋的保护层控制方法

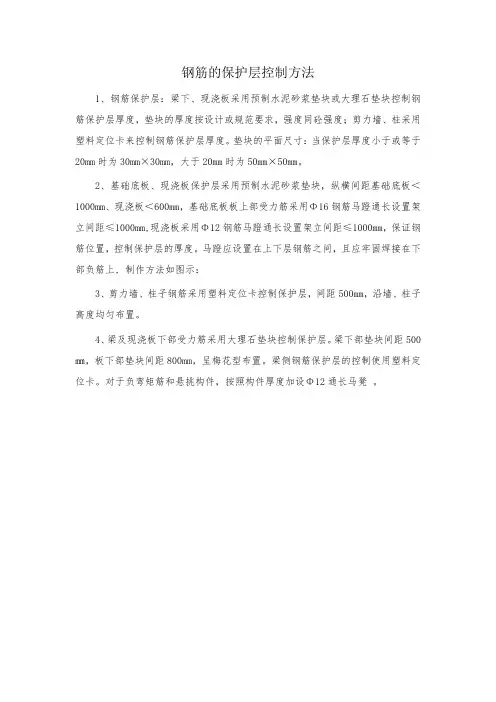

钢筋的保护层控制方法
1、钢筋保护层：梁下、现浇板采用预制水泥砂浆垫块或大理石垫块控制钢筋保护层厚度，垫块的厚度按设计或规范要求，强度同砼强度；剪力墙、柱采用塑料定位卡来控制钢筋保护层厚度。
垫块的平面尺寸：当保护层厚度小于或等于20mm时为30mm×30mm，大于20mm时为50mm×50mm。
2、基础底板、现浇板保护层采用预制水泥砂浆垫块，纵横间距基础底板＜1000mm、现浇板＜600mm，基础底板板上部受力筋采用Φ16钢筋马蹬通长设置架立间距≤1000mm,现浇板采用Φ12钢筋马蹬通长设置架立间距≤1000mm，保证钢筋位置，控制保护层的厚度。
马蹬应设置在上下层钢筋之间，且应牢固焊接在下部负筋上, 制作方法如图示：
3、剪力墙、柱子钢筋采用塑料定位卡控制保护层，间距500mm，沿墙、柱子高度均匀布置。
4、梁及现浇板下部受力筋采用大理石垫块控制保护层。
梁下部垫块间距500㎜，板下部垫块间距800mm，呈梅花型布置。
梁侧钢筋保护层的控制使用塑料定位卡。
对于负弯矩筋和悬挑构件，按照构件厚度加设Φ12通长马凳。
关于剪力墙钢筋保护层厚度控制指引
剪力墙钢筋保护层厚度控制指引
二、现场设置要求
为了既保证效果又节约钢筋用量，通过试验确定按@800×800矩形布置效果较好。
布置原则：当纯剪力墙长度（不含暗柱）≤800mm时，不设置双F筋，依靠暗柱主筋和箍筋配合作用来保证钢筋保护层厚度，当纯剪力墙长度＞800mm时，竖向以距离柱边400mm起步，水平距楼层400mm起步，每隔相应间距放置并采用扎丝绑扎一个双F筋，均为矩形布置。
三、制度执行要求
该保护层控制措施要求各工程部强制推行，凡保护层厚度合格率低于90％的，必须采取有效控制措施，原则上须采用双F筋做法。
可以允许施工单位增加其他措施，但方案必须先行报审，且现场对已完成混凝土进行保护层检测，确保保护层厚度合格率达到90％以上，方可大面积使用。
钢筋保护层厚度控制施工方案
钢筋保护层厚度控制施工方案一、背景介绍钢筋保护层是指混凝土覆盖在钢筋表面的一层厚度，其作用是保护钢筋不被氧化，从而保证混凝土结构的使用寿命和安全性。
钢筋保护层的厚度直接影响混凝土结构的抗震能力和耐久性，因此在施工过程中必须要控制钢筋保护层的厚度。
二、施工目标1.根据设计图纸要求，控制钢筋保护层的厚度符合规范要求。
2.提高施工效率，避免不必要的浪费和延误。
三、施工方案1.材料准备根据设计要求，准备好符合国家规范要求的钢筋和混凝土材料，确保材料质量合格。
2.施工操作控制要点（1）确定钢筋的布置位置和间距，根据设计要求确定钢筋保护层的厚度。
（2）在混凝土浇筑之前，务必检查和清理钢筋表面的锈蚀、泥浆等附着物，保持钢筋表面的清洁。
（3）选择合适的钢筋定位工具，确保钢筋布置在正确的位置。
（4）在浇筑混凝土之前，使用合适的隔离材料（如聚乙烯薄膜）保护钢筋，避免混凝土渗透到钢筋周围。
（5）在浇筑混凝土时，采用适当的振捣和浇筑方式，确保混凝土能够充分填充钢筋周围，排除空隙。
（6）在浇筑混凝土后，及时进行养护，避免混凝土早期强度损失。
四、质量控制1.钢筋保护层的厚度应符合设计要求，并进行抽查检测。
厚度测量可采用非损伤检测方法，如钢筋探测仪进行测量。
2.定期进行现场质量检查，检查钢筋的布置位置和间距是否符合设计要求。
3.做好施工记录，包括钢筋编号、测量结果、验收结果等，以备验收和日后查验。
五、安全措施1.施工人员要遵守相关安全规定，佩戴好个人防护装备，确保施工过程中的人身安全。
2.确保施工现场的交通疏导畅通，防止事故发生。
3.施工现场应设置警示标志，提醒施工人员注意安全。
六、施工流程1.材料准备：准备好符合要求的钢筋和混凝土材料。
2.钢筋布置：根据设计要求，布置钢筋并确定钢筋保护层的厚度。
3.钢筋保护：在钢筋布置完毕后，使用合适的隔离材料保护钢筋。
4.确定浇筑时间：根据混凝土性能和气温确定浇筑时间。
5.混凝土浇筑：按照规范要求进行混凝土浇筑，并采用适当的振捣和浇筑方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当涂县欣荣建材厂综合办公楼工程
钢
筋
保
护
层
厚
度
控
制
专
项
方
案
编制单位：马鞍山市太平建筑安装工程有限公司
编制人：
审核人：
审批人：
编制日期：
一、工程概况
本工程位于姑孰镇经济开发区，建筑面积为1996.8m2，建筑层数为地上四层，建筑高度为14.850m，主要结构类型为框架结构。
二、钢筋混凝土保护层厚度的确定
1、对于受力钢筋混凝土构件截面设计来讲，受拉的钢筋离受压区越远，其单位面积的钢筋所能承受的外部弯矩也越大，这样钢筋发挥的力学效能也就越高。
所以一般来讲钢筋混凝土构件受拉钢筋总是应尽量靠近受拉一侧混凝土构件的边缘。
如果钢筋混凝土构件的钢筋位置放置错误或者钢筋的保护层过大，轻则降低了钢筋混凝土构件的承载能力，重则会发生重大事故。
然而当钢筋混凝土构件的受拉钢筋越靠近钢筋混凝土构件的边缘时：
1.1、钢筋混凝土构件中钢筋的主要成分铁在常温下很容易被氧化，尤其在高温或潮湿的环境中。
1.2、钢筋混凝土构件的保护层过小容易在施工时造成钢筋露筋或钢筋混凝土构件受力时表面混凝土剥落。
1.3、随着时间的推移，钢筋混凝土构件表面的混凝土将逐渐碳
化，在钢筋混凝土构件工作寿命内保护层混凝土失去了保护作用，从而导致钢筋锈蚀，有效截面减小，力学效能降低，钢筋与混凝土之间失去粘结力。
这样构件整体性会受到破坏，甚至还会导致整个钢筋混凝土构件的破坏。
2、钢筋混凝土保护层厚度：
2.1、本工程结构混凝土环境类别：室内正常环境为一类，基础为二a类。
2.2、本工程钢筋混凝土保护层厚度如下：
三、钢筋保护层厚度控制措施
1、楼板钢筋保护层厚度控制措施
钢筋在楼面混凝土板中主要起抗拉受力作用，用来抵抗荷载所产生的弯矩，防止混凝土板面收缩和温差裂缝的发生，而这一个作用均需钢筋在上下设置合理的保护层前提下才能发挥。
在实际施工中，楼板底筋的保护层比较容易正确控制。
但当楼板底筋的保护层间距放大到1米以上时，局部楼板底筋的保护层厚度就无法得到保障，所以纵横向的保护层间距控制在1米左右为宜。
楼板面层钢筋的保护层一直是施工中的一大难题。
其中各工种交叉作业，施工人员行走频繁，无处落脚后难免被大量踩踏；上层钢筋
网的钢筋支撑设置间距过大，甚至不设（仅依靠楼面梁上部钢筋搁置和分离式配筋的拐脚支撑）。
在上述原因中，对于第2个原因，建议楼面双层双向钢筋（包括分离式配置的负弯矩短筋）必须设置卡槽式混凝土垫块，其纵横向间距不应大于700mm（即每平方米不得少于2只），特别是对于φ6.5、φ8一类细小钢筋，卡槽式混凝土垫块的间距应控制在600mm以内（即每平方米不得少于3只），才能取得较良好的效果。
对于第1个原因，可采取下列措施加以解决：
1.1、尽可能合理和科学地安排好各工种交叉作业时间，在板底钢筋绑扎后，线管预埋和模板封镶收头应及时穿插并争取全面完成，做到不留或少留尾巴，以减少板面钢筋绑扎后的作业人员数量。
1.2、在楼梯、通道等频繁和必须的通行处应搭设(或铺设)临时的简易通道，以供必要的施工人员通行。
1.3、加强教育和管理，使全体操作人员重视保护板面上层负筋的正确位置；必须行走时应自觉沿钢筋支撑点通行，不得随意踩踏中间架空部位钢筋。
1.4、安排足够数量的钢筋工，在混凝土浇筑前及浇筑中及时进行整修。
1.5、在浇筑混凝土时对易产生裂缝的部位和负弯矩筋受力最大的区域，应铺设临时性活动挑板，扩大接触面，分散应力，尽力避免上层钢筋受到重复踩踏发生变形。
2、梁柱钢筋保护层厚度控制措施
梁柱钢筋保护层厚度一般比较容易控制，主要措施：
2.1、梁柱钢筋保护层垫块纵向间距一般控制在1米左右（且每。
