伺服驱动器参数设置方法
伺服驱动器参数设置方法
伺服驱动器参数设置方法
1. 前期准备
根据伺服驱动器使用说明书来确认系统参数的设置范围，同时要了解所需参数的具体名称和作用。
在设置参数前，先停止伺服系统的运转。
2. 主伺服参数设置
主伺服参数指防护、速度、加速度等参数。
设置前，先按照使用说明书的要求选择相应的参数。
然后进行参数设置。
3. PID参数设置
PID参数设置包括比例系数、积分时间和微分时间三个参数。
一般情况下，这三个参数是配套使用的。
一般情况下，这三个参数都是需要根据实际情况进行调整的。
在设定前，先根据使用说明书选择相应的参数，然后调整PID参数，直到达到理想的运动效果。
4. 位置误差调整
基础参数调整完成后，要进行位置误差调整。
这时，可以手动转动伺服电机，观察位置误差变化。
这个过程中，要根据速度的变化，对位置误差进行调整，直到
达到预期效果。
5. 整机参数调整
完成单个电机的参数设定后，还需要对整个伺服系统进行参数调整。
整机参数包括系统响应速度、整机加速度等。
通过调整整机参数，可以使整个伺服系统的运动更加顺畅。
6. 参数测试
参数设置完成后，还需要对其进行测试，以验证是否满足了伺服系统的设计要求。
在测试过程中，可以根据需要逐步调整参数，以达到最佳效果。
伺服驱动器参数设置方法
伺服驱动器参数设置方法在自动化设备中，经常用到伺服电机，特别是位置控制，大部分品牌的伺服电机都有位置控制功能，通过控制器发出脉冲来控制伺服电机运行，脉冲数对应转的角度，脉冲频率对应速度（与电子齿轮设定有关），当一个新的系统，参数不能工作时，首先设定位置增益，确保电机无噪音情况下，尽量设大些，转动惯量比也非常重要，可通过自学习设定的数来参考，然后设定速度增益和速度积分时间，确保在低速运行时连续，位置精度受控即可。
1.位置比例增益：设定位置环调节器的比例增益。
设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。
但数值太大可能会引起振荡或超调。
参数数值由具体的伺服系统型号和负载情况确定。
2.位置前馈增益：设定位置环的前馈增益。
设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡。
不需要很高的响应特性时，本参数通常设为0表示范围：0~100%3.速度比例增益：设定速度调节器的比例增益。
设置值越大，增益越高，刚度越大。
参数数值根据具体的伺服驱动系统型号和负载值情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较大的值。
4.速度积分时间常数：设定速度调节器的积分时间常数。
设置值越小，积分速度越快。
参数数值根据具体的伺服驱动系统型号和负载情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较小的值。
5.速度反馈滤波因子：设定速度反馈低通滤波器特性。
数值越大，截止频率越低，电机产生的噪音越小。
如果负载惯量很大，可以适当减小设定值。
数值太大，造成响应变慢，可能会引起振荡。
数值越小，截止频率越高，速度反馈响应越快。
如果需要较高的速度响应，可以适当减小设定值。
6.最大输出转矩设置：设置伺服驱动器的内部转矩限制值。
设置值是额定转矩的百分比，任何时候，这个限制都有效定位完成范围设定位置控制方式下定位完成脉冲范围。
伺服驱动器参数设置方法
伺服驱动器参数设置方法在自动化设备中，经常用到伺服电机，特别是位置控制，大部分品牌的伺服电机都有位置控制功能，通过控制器发出脉冲来控制伺服电机运行，脉冲数对应转的角度，脉冲频率对应速度（与电子齿轮设定有关），当一个新的系统，参数不能工作时，首先设定位置增益，确保电机无噪音情况下，尽量设大些，转动惯量比也非常重要，可通过自学习设定的数来参考，然后设定速度增益和速度积分时间，确保在低速运行时连续，位置精度受控即可。
1.位置比例增益：设定位置环调节器的比例增益。
设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。
但数值太大可能会引起振荡或超调。
参数数值由具体的伺服系统型号和负载情况确定。
2.位置前馈增益：设定位置环的前馈增益。
设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡。
不需要很高的响应特性时，本参数通常设为0表示范围：0~100%3.速度比例增益：设定速度调节器的比例增益。
设置值越大，增益越高，刚度越大。
参数数值根据具体的伺服驱动系统型号和负载值情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较大的值。
4.速度积分时间常数：设定速度调节器的积分时间常数。
设置值越小，积分速度越快。
参数数值根据具体的伺服驱动系统型号和负载情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较小的值。
5.速度反馈滤波因子：设定速度反馈低通滤波器特性。
数值越大，截止频率越低，电机产生的噪音越小。
如果负载惯量很大，可以适当减小设定值。
数值太大，造成响应变慢，可能会引起振荡。
数值越小，截止频率越高，速度反馈响应越快。
如果需要较高的速度响应，可以适当减小设定值。
6.最大输出转矩设置：设置伺服驱动器的内部转矩限制值。
设置值是额定转矩的百分比，任何时候，这个限制都有效定位完成范围设定位置控制方式下定位完成脉冲范围。

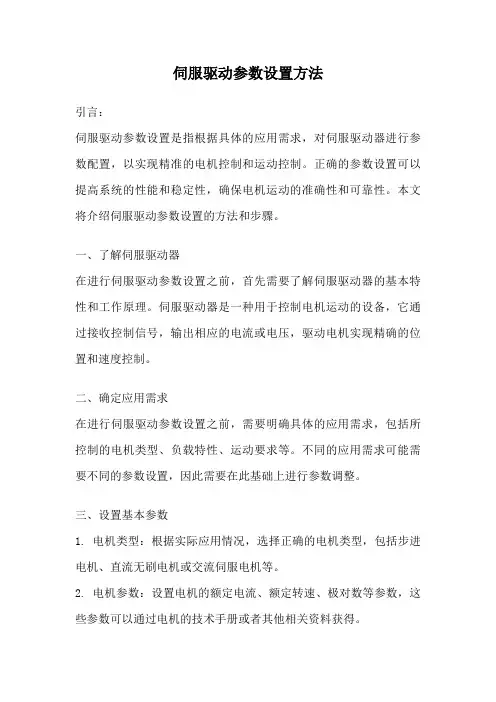

伺服驱动参数设置方法
伺服驱动参数设置方法引言：伺服驱动参数设置是指根据具体的应用需求，对伺服驱动器进行参数配置，以实现精准的电机控制和运动控制。
正确的参数设置可以提高系统的性能和稳定性，确保电机运动的准确性和可靠性。
本文将介绍伺服驱动参数设置的方法和步骤。
一、了解伺服驱动器在进行伺服驱动参数设置之前，首先需要了解伺服驱动器的基本特性和工作原理。
伺服驱动器是一种用于控制电机运动的设备，它通过接收控制信号，输出相应的电流或电压，驱动电机实现精确的位置和速度控制。
二、确定应用需求在进行伺服驱动参数设置之前，需要明确具体的应用需求，包括所控制的电机类型、负载特性、运动要求等。
不同的应用需求可能需要不同的参数设置，因此需要在此基础上进行参数调整。
三、设置基本参数1. 电机类型：根据实际应用情况，选择正确的电机类型，包括步进电机、直流无刷电机或交流伺服电机等。
2. 电机参数：设置电机的额定电流、额定转速、极对数等参数，这些参数可以通过电机的技术手册或者其他相关资料获得。
3. 控制模式：选择合适的控制模式，包括位置控制、速度控制或力矩控制等。
四、调整闭环参数闭环参数是伺服驱动器中最关键的参数之一，它直接影响到系统的稳定性和控制精度。
根据应用需求和实际情况，逐步调整以下闭环参数：1. 比例增益：比例增益决定了控制器对误差的响应程度，过大的比例增益会导致系统震荡，过小则会导致响应不及时。
通过试验和调整，找到合适的比例增益值。
2. 积分时间：积分时间决定了控制器对误差积分的时间长度，过大的积分时间会导致系统响应迟钝，过小则会导致系统震荡。
根据实际情况，逐步调整积分时间，找到合适的值。
3. 微分时间：微分时间决定了控制器对误差变化率的响应程度，过大的微分时间可能会导致系统产生高频振荡，过小则会导致系统对噪声敏感。
通过试验和调整，找到合适的微分时间值。
五、设置限制参数为了保护系统和设备的安全运行，还需要设置一些限制参数，以避免超出系统的能力范围。
伺服驱动器参数设置步骤
伺服驱动器参数设置步骤1.准备工作在开始伺服驱动器参数设置之前，首先需要进行准备工作。
包括安装好驱动器、连接好伺服电机，并确保电源和输入信号正常。
2.连接驱动器到电脑使用RS485或者以太网等通信接口，将驱动器连接到电脑。
可以通过USB转RS485接口或者以太网转串口的方式进行连接。
3.安装驱动器配置软件4.参数备份在进行参数设置之前，首先需要备份当前的驱动器参数。
通常配置软件会提供备份和还原功能，可以将当前的参数备份到电脑上，以便后续的恢复或者对比。
5.参数设置驱动器的参数设置包括基本参数、速度环参数、位置环参数和其他高级参数的设置。
5.1基本参数设置：根据具体的应用，设置伺服驱动器的工作模式、编码器类型、输出方式等基本参数。
5.2速度环参数设置：设置伺服驱动器的速度环参数，包括速度比例增益、速度积分增益、速度微分增益等。
5.3位置环参数设置：设置伺服驱动器的位置环参数，包括位置比例增益、位置积分增益、位置微分增益等。
5.4其他高级参数设置：根据具体需求设置其他高级参数，如过流保护、过压保护、过热保护等。
6.参数调试设置好驱动器参数后，需要进行参数调试。
通过配置软件提供的模拟功能，可以输入指定的速度和位置信号，观察伺服系统的响应情况。
根据实际需求，调整相应的参数，使得伺服系统的性能达到最佳状态。
7.保存参数参数调试完成后，需要将设置好的参数保存到驱动器中。
在配置软件中选择保存参数的选项，将参数写入到驱动器的非易失性存储器中。
8.参数恢复在进行参数设置之前备份的参数，可以在需要的时候恢复。
通过配置软件提供的参数还原功能，将之前备份的参数恢复到驱动器中，恢复到之前的工作状态。
以上就是伺服驱动器参数设置的详细步骤。
通过正确的参数设置和调试，可以保证伺服系统的稳定性和性能。
同时，根据具体的应用需求，可以对伺服驱动器的参数进行优化和调整，以获得更好的控制效果。

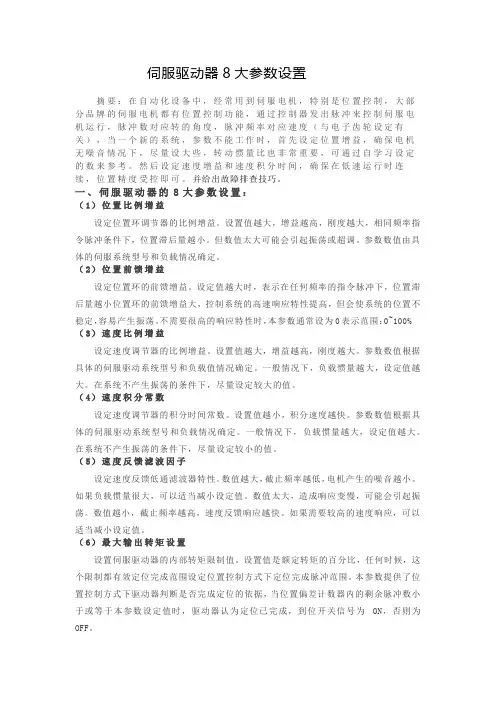

伺服驱动器8大参数设置
伺服驱动器8大参数设置摘要：在自动化设备中，经常用到伺服电机，特别是位置控制，大部分品牌的伺服电机都有位置控制功能，通过控制器发出脉冲来控制伺服电机运行，脉冲数对应转的角度，脉冲频率对应速度（与电子齿轮设定有关），当一个新的系统，参数不能工作时，首先设定位置增益，确保电机无噪音情况下，尽量设大些，转动惯量比也非常重要，可通过自学习设定的数来参考。
然后设定速度增益和速度积分时间，确保在低速运行时连续，位置精度受控即可。
并给出故障排查技巧。
一、伺服驱动器的8大参数设置：（1）位置比例增益设定位置环调节器的比例增益。
设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。
但数值太大可能会引起振荡或超调。
参数数值由具体的伺服系统型号和负载情况确定。
（2）位置前馈增益设定位置环的前馈增益。
设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡。
不需要很高的响应特性时，本参数通常设为0表示范围：0~100% （3）速度比例增益设定速度调节器的比例增益。
设置值越大，增益越高，刚度越大。
参数数值根据具体的伺服驱动系统型号和负载值情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较大的值。
（4）速度积分常数设定速度调节器的积分时间常数。
设置值越小，积分速度越快。
参数数值根据具体的伺服驱动系统型号和负载情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较小的值。
（5）速度反馈滤波因子设定速度反馈低通滤波器特性。
数值越大，截止频率越低，电机产生的噪音越小。
如果负载惯量很大，可以适当减小设定值。
数值太大，造成响应变慢，可能会引起振荡。
数值越小，截止频率越高，速度反馈响应越快。
如果需要较高的速度响应，可以适当减小设定值。
（6）最大输出转矩设置设置伺服驱动器的内部转矩限制值。
伺服驱动器参数设置方法
伺服驱动器参数设置方法伺服驱动器是现代工业自动化控制系统中的重要组成部分，它能够精确控制电机的转速和位置，广泛应用于数控机床、印刷设备、包装设备、纺织设备等领域。
正确的参数设置对于伺服驱动器的性能和稳定性至关重要。
本文将介绍伺服驱动器参数设置的方法，帮助用户更好地使用伺服驱动器。
1. 确定电机参数。
在进行伺服驱动器参数设置之前，首先需要确定电机的参数，包括额定转速、额定电流、电机型号等。
这些参数将直接影响到伺服驱动器的参数设置，确保参数的准确性是非常重要的。
2. 设置速度环参数。
速度环参数是伺服驱动器中最基本的参数之一，它直接影响到伺服系统的速度响应和稳定性。
在设置速度环参数时，需要根据实际应用情况调整比例增益、积分时间和微分时间等参数，以达到最佳的速度控制效果。
3. 设置位置环参数。
除了速度环参数之外，位置环参数也是伺服驱动器中非常重要的参数。
位置环参数的设置将直接影响到伺服系统的位置精度和稳定性。
在设置位置环参数时，需要根据实际应用情况调整比例增益、积分时间和微分时间等参数，以达到最佳的位置控制效果。
4. 调整过流保护参数。
过流保护是伺服驱动器中非常重要的保护功能，它能够有效地保护电机和驱动器免受过载和短路的损坏。
在设置过流保护参数时，需要根据电机的额定电流和实际负载情况进行调整，确保过流保护参数的准确性和可靠性。
5. 调整过压保护参数。
过压保护也是伺服驱动器中非常重要的保护功能，它能够有效地保护电机和驱动器免受电源过压的损坏。
在设置过压保护参数时，需要根据电机的额定电压和实际电源情况进行调整，确保过压保护参数的准确性和可靠性。
6. 调整过速保护参数。
过速保护是伺服驱动器中非常重要的保护功能，它能够有效地保护电机和驱动器免受过速运行的损坏。
在设置过速保护参数时，需要根据电机的额定转速和实际运行情况进行调整，确保过速保护参数的准确性和可靠性。
总结。
通过正确的参数设置，可以使伺服驱动器在工业自动化控制系统中发挥更好的性能和稳定性。
伺服驱动器参数设置方法
1、位置比例增益设定位置环调节器的比例增益。
设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。
但数值太大可能会引起振荡或超调。
参数数值由具体的伺服系统型号和负载情况确定。
2、位置前馈增益设定位置环的前馈增益。
设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡。
不需要很高的响应特性时，本参数通常设为0表示范围：0~100%3、速度比例增益设定速度调节器的比例增益。
设置值越大，增益越高，刚度越大。
参数数值根据具体的伺服驱动系统型号和负载值情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较大的值。
4、速度积分时间常数设定速度调节器的积分时间常数。
设置值越小，积分速度越快。
参数数值根据具体的伺服驱动系统型号和负载情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较小的值。
5、速度反馈滤波因子设定速度反馈低通滤波器特性。
数值越大，截止频率越低，电机产生的噪音越小。
如果负载惯量很大，可以适当减小设定值。
数值太大，造成响应变慢，可能会引起振荡。
数值越小，截止频率越高，速度反馈响应越快。
如果需要较高的速度响应，可以适当减小设定值。
6、最大输出转矩设置设置伺服驱动器的内部转矩限制值。
设置值是额定转矩的百分比，任何时候，这个限制都有效定位完成范围设定位置控制方式下定位完成脉冲范围。
本参数提供了位置控制方式下驱动器判断是否完成定位的依据，当位置偏差计数器内的剩余脉冲数小于或等于本参数设定值时，驱动器认为定位已完成，到位开关信号为ON，否则为OFF。
在位置控制方式时，输出位置定位完成信号，加减速时间常数设置值是表示电机从0~2000r/min的加速时间或从2000~0r/min的减速时间。
加减速特性是线性的到达速度范围设置到达速度在非位置控制方式下，如果伺服电机速度超过本设定值，则速度到达开关信号为ON，否则为OFF。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服驱动器参数设置方法
在自动化设备中，经常用到伺服电机，特别是位置控制，大部分品牌的伺服电机都有位置控制功能，通过控制器发出脉冲来控制伺服电机运行，脉冲数对应转的角度，脉冲频率对应速度（与电子齿轮设定有关），当一个新的系统，参数不能工作时，首先设定位置增益，确保电机无噪音情况下，尽量设大些，转动惯量比也非常重要，可通过自学习设定的数来参考，然后设定速度增益和速度积分时间，确保在低速运行时连续，位置精度受控即可。
1.位置比例增益：设定位置环调节器的比例增益。
设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。
但数值太大可能会引起振荡或超调。
参数数值由具体的伺服系统型号和负载情况确定。
2.位置前馈增益：设定位置环的前馈增益。
设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡。
不需要很高的响应特性时，本参数通常设为0表示范围：0~100%
3.速度比例增益：设定速度调节器的比例增益。
设置值越大，增益越高，刚度越大。
参数数值根据具体的伺服驱动系统型号和负载值情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较大的值。
4.速度积分时间常数：设定速度调节器的积分时间常数。
设置值越小，积分速度越快。
参数数值根据具体的伺服驱动系统型号和负载情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较小的值。
5.速度反馈滤波因子：设定速度反馈低通滤波器特性。
数值越大，截止频率越低，电机产生的噪音越小。
如果负载惯量很大，可以适当减小设定值。
数值太大，造成响应变慢，可能会引起振荡。
数值越小，截止频率越高，速度反馈响应越快。
如果需要较高的速度响应，可以适当减小设定值。
6.最大输出转矩设置：设置伺服驱动器的内部转矩限制值。
设置值是额定转矩的百分比，任何时候，这个限制都有效定位完成范围设定位置控制方式下定位完成脉冲范围。
本参数提供了位置控制方式下驱动器判断是否完成定位的依据，当位置偏差计数器内的剩余脉冲数小于或等于本参数设定值时，驱动器认为定位已完成，到位开关信号为ON，否则为OFF。
在位置控制方式时，输出位置定位完成信号，加减速时间常数设置值是表示电机从0~2000r/min的加速时间或从2000~0r/min的减速时间。
加减速特性是线性的到达速度范围设置到达速度在非位置控制方式下，如果伺服电机速度超过本设定值，则速度到达开关信号为ON，否则为 OFF。
在位置控制方式下，不用此参数。
与旋转方向无关。
7.手动调整增益参数
调整速度比例增益KVP值。
当伺服系统安装完后，必须调整参数，使系统稳定旋转。
首先调整速度比例增益KVP值．调整之前必须把积分增益KVI及微分增益KVD调整至零，然后将KVP值渐渐加大；同时观察伺服电机停止时足否产生振荡，并且以手动方式调整KVP参数，观察旋转速度是否明显忽快忽慢．KVP值加大到产生以上现象时，必须将KVP值往回调小，使振荡消除、旋转速度稳定。
此时的KVP值即初步确定的参数值。
如有必要，经KⅥ和KVD调整后，可再作反复修正以达到理想值。
调整积分增益KⅥ值。
将积分增益KVI值渐渐加大，使积分效应渐渐产生。
由前述对积分控制的介绍可看出，KVP值配合积分效应增加到临界值后将产生振荡而不稳定，如同KVP值一样，将KVI值往回调小，使振荡消除、旋转速度稳定。
此时的KVI值即初步确定的参数值。
调整微分增益KVD值。
微分增益主要目的是使速度旋转平稳，降低超调量。
因此，将KVD值渐渐加大可改善速度稳定性。
调整位置比例增益KPP值。
如果KPP值调整过大，伺服电机定位时将发生电机定位超调量过大，造成不稳定现象。
此时，必须调小KPP值，降低超调量及避开不稳定区；但也不能调整太小，使定位效率降低。
因此，调整时应小心配合。
8.自动调整增益参数
现代伺服驱动器均已微计算机化，大部分提供自动增益调整( autotuning)的功能，可应付多数负载状况。
在参数调整时，可先使用自动参数调整功能，必要时再手动调整。
事实上，自动增益调整也有选项设置，一般将控制响应分为几个等级，如高响应、中响应、低响应，用户可依据实际需求进行设置。
