35KV变电站典型设计图讲解

北京德威特电力系统自动化有限公司

DV110105

图册编号:

工程名称:内蒙呼市和林新营子变电站扩建

工程

合同编号:02B086

设计阶段:施工图设计

图册名称:内蒙呼市和林新营子变电站扩建工程审定:

审核:

校对:

设计:

2002年6月10日

第1张共50张

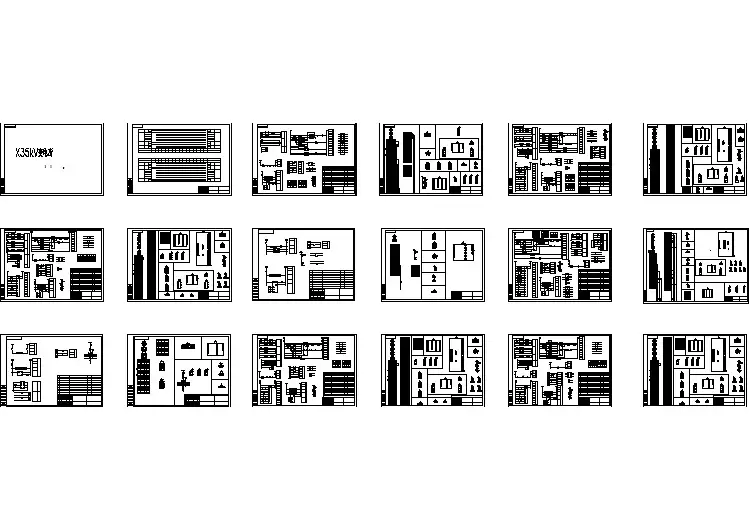

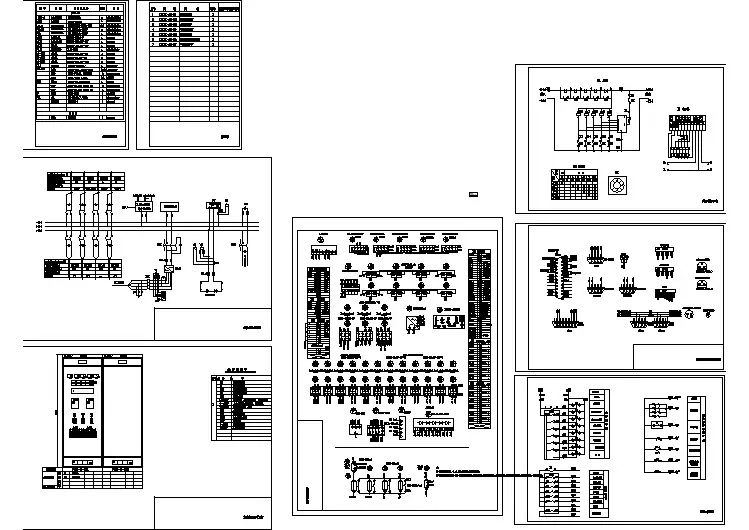

电气图纸(文件目录

序

图纸文件名称或内容图号数量备注

号

1 封面 1

2 图纸目录 1

3 图纸说明 1

4 DVPS-600变电站综合自动化系统配置图02B086BSJK0-1 2

5 屏柜平面布置总图02B086BSJK0-2 4

6 中央信号测控接线图02B086BSJK0-3 2

7 公共端子排图02B086BSJK0-4 1

8 小母线布置图02B086BSJK0-5 1

9 35/10kV主变保护监控接线图02B086BSJK0-6 13

10 35kV出线保护监控接线图02B086BSJK0-7 4

11 10kV出线保护监控接线图02B086BSJK0-8 4

12 电容器保护监控接线图02B086BSJK0-9 4

13 母线分段保护监控接线图02B086BSJK0-10 4

14 微机消谐记录装置接线图02B086BSJK0-11 1

15 母线电压互感器接线图02B086BSJK0-12 3

16 控制及转换开关接点图附页 1

17 设备表 1

第2张共50张

设计说明

一:设计依据

根据呼和浩特市供电局设计所同北京德威特电力系统自动化有限公司签订的技术协议及提供的有关技术要求进行设计。

二:设计范围

根据甲方提供图纸及技术资料,按照合同所列设备进行设计。

本次设计为呼和浩特市和林新营子变电站扩建工程的保护监控部分。

三:标准

设计按本企业标准及国家有关电力行业标准进行。

四:说明

1.本系统设计所有事故及报警音响均通过CAN网络由微机中央

信号监控装置发出。

2.本图仅供参考不指导现场施工。

第3张共50张

设备表

编

号

名称型号规格数量设备位置备注

1 微机线路保护监

控装置

DVP-632 100/5-220 1

2 微机线路保护监

控装置

DVP-631 100/5-220 4

3 微机中央信号监

控装置

DVP-601 100/5-220 1

4 微机PT监控装

置

DVP-671 100/5-220 1

5 主变差动保护装

置

DVP-625 100/5-220 1

6 主变后备保护监

控装置

DVP-626 100/5-220 1

7 非电量保护装置 DVP-606 1

8 微机电容器保护

监控装置

DVP-641 100/5-220 1

9 连接片 JL1-2.5/2 40

10 切换片 JL1-2.5/3 3

11 熔断器 RT18-32X/6A 46

12 标签框 F31-20/50BH 140

13 控制开关 LW2-Z-1a.4.6a.40.20.4/ F8

14 控制开关 LW2-Z-1a.4.6a.40.20/F8 3

15 按钮 LA38-22/208 DC250V 2 绿色

16 按钮 LA38-20/208 DC250V 13 绿色

17 电铃 UZC4-3 DC220V 1

18 电喇叭 DDZ-1 DC220V 1

19 中间继电器 DZY-213 DC220V 1

20 切换开关 K22-33X2A/K 10

21 切换开关 K22-11X2A/K 1

22 信号灯 AD11-22/21-8GZK

DC220V 16 红绿

各半

23 信号灯 AD11-22/21-8GZK DC220V

1 白色

24 小母线支架 108

25 小母线 26
