扭矩知识培训教材(机械公司)

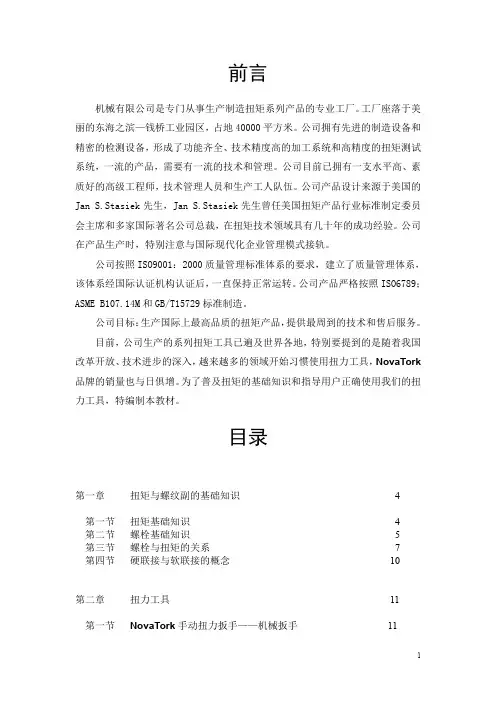

前言机械有限公司是专门从事生产制造扭矩系列产品的专业工厂。
工厂座落于美丽的东海之滨—钱桥工业园区，占地40000平方米。
公司拥有先进的制造设备和精密的检测设备，形成了功能齐全、技术精度高的加工系统和高精度的扭矩测试系统，一流的产品，需要有一流的技术和管理。
公司目前已拥有一支水平高、素质好的高级工程师，技术管理人员和生产工人队伍。
公司产品设计来源于美国的Jan S.Stasiek先生，Jan S.Stasiek先生曾任美国扭矩产品行业标准制定委员会主席和多家国际著名公司总裁，在扭矩技术领域具有几十年的成功经验。
公司在产品生产时，特别注意与国际现代化企业管理模式接轨。
公司按照ISO9001：2000质量管理标准体系的要求，建立了质量管理体系，该体系经国际认证机构认证后，一直保持正常运转。
公司产品严格按照ISO6789；ASME B107.14M和GB/T15729标准制造。
公司目标：生产国际上最高品质的扭矩产品，提供最周到的技术和售后服务。
目前，公司生产的系列扭矩工具已遍及世界各地，特别要提到的是随着我国改革开放、技术进步的深入，越来越多的领域开始习惯使用扭力工具，NovaTork 品牌的销量也与日俱增。
为了普及扭矩的基础知识和指导用户正确使用我们的扭力工具，特编制本教材。
目录第一章扭矩与螺纹副的基础知识 4第一节扭矩基础知识 4第二节螺栓基础知识 5第三节螺栓与扭矩的关系7第四节硬联接与软联接的概念10第二章扭力工具11第一节NovaTork手动扭力扳手——机械扳手11第二节NovaTork手动扭力扳手的校验——机械扳手17第三节NovaTork手动扭力扳手——电子扳手23第四节NovaTork手动扭力扳手——扭力螺丝刀25第五节NovaTork扭力倍增器26第六节扭力工具的选择27第三章扭矩的测试与校准28第一节扭矩测试基础知识28第二节测量中的注意事项29第一章扭矩与螺纹副的基础知识第一节扭矩基础知识扭矩是一个反映机械特性的重要综合指标，是动力机械外特性中的主要参数，也是判断旋转机械质量优劣的关键性指标。
扭矩类测量设备使用及维护知识
扭矩类测量设备的介绍
1： 手动扭力扳手
扭力扳手的种类繁多，按结构和应用可分为机械式、电子式、 电动式，按使用场合不同又可以分为定值式、可调式、表盘式及 数显式等不同形式。下面主要根据扭力扳手的结构原理来阐述一 下扭力扳手的主要分类及应用。
1):弹簧杆式扭力扳手
弹簧杆式扭力扳子主要有：1，带方榫的本体；2，弹簧杆；3， 指针；4，手柄；5，读数面板五部分组成。
2：扭矩的单位： 扭矩是力与力臂的乘积。 力的符号是（F），长度的符号是（L），则扭矩是
力与长度导出的符号（F·L）。 在国际单位制中，长度的计量单位是米（符号：
m），力的计量单位是牛顿（符号：N），则扭矩的计 量单位是牛顿·米（符号：N·m）。
1N·m=0.102Kgf·m，1kgf·m=9.8066N·m。
(1)：静态测试法 螺纹副的“事后静态测量”一般有三种： 即：松开法；标记法；紧固法
第一种方法：松开法
将装配好的螺纹副用指示式或电子式扭力扳手松开，读出松开时的瞬时 值，然后根据经验和实验再乘以一个系数a，a的值一般再1.1-1.6之间。 特别要注意的是千万不能将松开扭矩代替测试扭矩，松开扭矩往往要比装 配扭矩小30%左右。这种装测试方法显然误差比较大，除特殊情况外再 生产中已很少应用。
有专门的人员用仪器将扳手调到一定的扭矩，然后供使用者使用。 可见此种扳手适合大批量生产的摩擦
扭矩占整个扭
A
矩的 40%
轴向力 Ff 占整
B
个扭矩的 10%
螺栓的受力情况示意图
(2)动态测试法
“在线动态测试法”就是在装配过程中进行检测，一般有以下四种方 法：
传感器直接测量法； 传感器法固定法； 传感器替换法; 传感器延伸法
扭矩培训
Copyright © 2007 Liuzhou Wuling Automobile Industry Co., Ltd.
22
~22~
团结 高效 和谐
3.2扭矩的检测原理 一、对拧紧结果的检测方法
拧紧机在安装完成后，必须经过质检部门的专业人员对其进行检定合格后，方可投入使用。且在正 常运行中也均有规定的检定周期，加上当前各正规厂家生产的拧紧机，无论是精度还是稳定性也都比 较高，因而螺栓拧紧完成后，拧紧机上显示的扭矩基本上是可以信任的。但再好的设备或仪器也不可 能不出问题，而且无论是谁也不能肯定设备和仪器不出问题，或什么时候出问题，所以，对拧紧效果 的检测，即对拧紧扭矩值是确认是非常必要的（一般均规定有抽查的频次，即多少件中检一件）。
0.8=80%
两数相乘得出屈服应力 800*0.8=640N/mm²
Copyright © 2007 Liuzhou Wuling Automobile Industry Co., Ltd.
15
~15~
团结 高效 和谐 2.常用拧紧方法： 扭矩控制法、角度控制法、屈服点控制法
2.1扭矩控制法
Copyright © 2007 Liuzhou Wuling Automobile Industry Co., Ltd.
▼
▼ ▼ ▼
步骤2：转动扣紧件达到预定转角
离屈服拧紧的最初阶段，此刻也用在弹性区域。
需要用试验确定起始（开门）扭矩与转角参数
关键词：螺母转动，扭矩-转角
预紧力正确度±15%
~19~
Copyright © 2007 Liuzhou Wuling Automobile Industry Co., Ltd.
6
~6~
拧紧扭矩知识
2）BUFO：表示生产商 3）M：表示公制螺纹
塑性范围
螺栓失效
极限抗拉强度
破坏点
应力 N/mm²
抗拉强度
屈服强度极限
75 %
失效
屈服 弹性区
抗拉强度极限
应变
19 2008-07-16
应力
拉伸度
第二章 螺栓连接的方式
扭矩
< 30 度
硬连接
< 30 度
贴合点
角度
扭矩
> 720 度
软连接
> 720 度
贴合点
扭矩
2019年6月17日
6/11
第一章 拧紧基本术语与原理 螺栓连接件中的力
张力 抗张力
夹紧力
剪切力
张力
剪切力 抗张力
第一章 拧紧基本术语与原理
施加的扭矩并不象夹紧力那么简单 The 50-40-10 规则
螺栓头下摩擦力50%
夹紧力10%
螺纹副中摩擦力40%
扭矩
• 90% 的扭矩被摩擦力消耗 • 只有10%的扭矩转化为夹紧力
最终拧紧
拧紧过程的可接受范围
最终扭矩和角度值 必须落在这一区域
拧紧角度值 (o)
16
扭矩 [Nm]
准备
拧入
多 阶 段 拧 紧
拧紧
角度 [°]
扭矩 [Nm]
准备
拧紧 1
拆卸
拧紧 2
为 了 减 少 应 力 影 响
拆 卸 后 再 拧 紧 方 法 ，
角度 [°]
第四章 扭矩的控制方法
根据拉伸-屈服极限的关系图，常用的扭矩控制方法 有五种 （1）扭矩控制法（T） （2）扭矩-转角控制法（TA） （3）屈服点控制法（TG） （4）质量保证法（QA） （5）扭矩斜率法
塑性范围
螺栓失效
极限抗拉强度
破坏点
应力 N/mm²
抗拉强度
屈服强度极限
75 %
失效
屈服 弹性区
抗拉强度极限
应变
19 2008-07-16
应力
拉伸度
第二章 螺栓连接的方式
扭矩
< 30 度
硬连接
< 30 度
贴合点
角度
扭矩
> 720 度
软连接
> 720 度
贴合点
扭矩
2019年6月17日
6/11
第一章 拧紧基本术语与原理 螺栓连接件中的力
张力 抗张力
夹紧力
剪切力
张力
剪切力 抗张力
第一章 拧紧基本术语与原理
施加的扭矩并不象夹紧力那么简单 The 50-40-10 规则
螺栓头下摩擦力50%
夹紧力10%
螺纹副中摩擦力40%
扭矩
• 90% 的扭矩被摩擦力消耗 • 只有10%的扭矩转化为夹紧力
最终拧紧
拧紧过程的可接受范围
最终扭矩和角度值 必须落在这一区域
拧紧角度值 (o)
16
扭矩 [Nm]
准备
拧入
多 阶 段 拧 紧
拧紧
角度 [°]
扭矩 [Nm]
准备
拧紧 1
拆卸
拧紧 2
为 了 减 少 应 力 影 响
拆 卸 后 再 拧 紧 方 法 ，
角度 [°]
第四章 扭矩的控制方法
根据拉伸-屈服极限的关系图，常用的扭矩控制方法 有五种 （1）扭矩控制法（T） （2）扭矩-转角控制法（TA） （3）屈服点控制法（TG） （4）质量保证法（QA） （5）扭矩斜率法
扭矩的普及知识培训
版权所有不得盗版
6
四、静态、动态扭矩的关系（分布特性比较）螺纹副联接件的状态 硬连接上的扭矩特性比较：
内部文件，注意保密
2015年3月2号V1
版权所有不得盗版
7
四、静态、动态扭矩的关系（分布特性比较）螺纹副联接件的状态
内部文件，注意保密
硬连接上由于较高的静态摩擦里，静态扭矩可能比动态扭矩要高。 下图中倒V的拐点即是扭力扳手测得的硬连接上的静态扭矩。
2015年3月2号V1
版权所有不得盗版
25
六、现阶段装配扭矩控制优选方法的状态
内部文件，注意保密
3）计算动态扭矩范围 用电动拧紧机自测值绘制X-R图，用3S计算上下限，分别将初始设定值的调 整值与上下限设置为电动拧紧机的中心扭矩和上下限。进一步计算得到设备 的Cpk值。（此步得到的拧紧机目标值与上下限与目前实际操作不同）。
内部文件，注意保密
静态扭矩的测取前提：
• 如有使用电动拧紧机拧紧，则电动拧紧机的机器能力指数Cm，Cmk必 须达到1.67或更高，即务必经过设备能力验证，要求过程能力指数Cpk 大于等于1.33。
2015年3月2号V1
版权所有不得盗版
12
五、静态扭矩的测取前提、方法和适用范围螺纹副联接件的状态
内部文件，注意保密
内部文件，注意保密
静态扭矩和动态扭矩的区别： • 静态扭矩和动态扭矩关系取决于：拧紧工具，拧紧策略，连接状态，
操作人员，静态扭矩测量工具等。 • 静态扭矩值得分布特性与装配工序的拧紧扭矩特性相比有很大差别。 • 不能、也不必要把测得的扭矩值与图纸或工艺上的额定值或控制值
相联系。
2015年3月2号V1
用定扭风扳机拧紧（此时不接扭矩测试仪），用数显扳手测量（精度± 3%） 测扭，中间串接扭矩测试仪，同时记录两种扭矩值，用数显扳手测取平均值 与设计扭矩中间值98比较，如偏小10Nm，则提高初始扭矩设定值至145Nm， 记录初始设定值的修正值。
拧紧扭矩知识_图文
定义，当其斜率下到最大值的二分之一时），说明已达到屈服点（即图7中的Q 点），立即发出停止拧紧信号。
4.3 屈服点控制法
屈服点法利用了材料从弹性变形区向塑性变形区过渡时的特性，但是屈服点法 同样要进行严格的试验或检测，以防螺栓和螺纹损坏或断裂。
在屈服点控制法中，预紧力的大小主要取决于紧固件的屈服强度，因此能得到 较大的预紧力，预紧力的离散度也较小，而且预紧力不受摩擦系数变化的影响 。
*
6/11
第一章 拧紧基本术语与原理 螺栓连接件中的力
张力 抗张力
夹紧力
剪切力
张力
剪切力 抗张力
第一章 拧紧基本术语与原理
施加的扭矩并不象夹紧力那么简单 The 50-40-10 规则
螺栓头下摩擦力50%
螺纹副中摩擦力40%
扭矩
• 90% 的扭矩被摩擦力消耗 • 只有10%的扭矩转化为夹紧力
15 2008-07-16
根据拉伸-屈服极限的关系图，常用的扭矩控制方法 有五种 （1）扭矩控制法（T） （2）扭矩-转角控制法（TA） （3）屈服点控制法（TG） （4）质量保证法（QA） （5）扭矩斜率法
19
4.1 扭矩控制法
1. 扭矩控制法
拧紧螺栓至设定的扭矩后，拧紧控制机构 停止动作，其优点是较为简便，而且扭矩 容易复验。
111.1 1.4 4.1
数据分析
软连接
静态扭矩低于动态扭矩
装配 (动态) 100.2 100.5 100.7 100.3 100.4 100.8 100.5 100.2 100.2 100.4
均值 标准偏差 (Sigma) 3 Sigma
100.42 0.21 0.63
手测 (静态) 88 84 92 86 90 88 86 85 84 84
4.3 屈服点控制法
屈服点法利用了材料从弹性变形区向塑性变形区过渡时的特性，但是屈服点法 同样要进行严格的试验或检测，以防螺栓和螺纹损坏或断裂。
在屈服点控制法中，预紧力的大小主要取决于紧固件的屈服强度，因此能得到 较大的预紧力，预紧力的离散度也较小，而且预紧力不受摩擦系数变化的影响 。
*
6/11
第一章 拧紧基本术语与原理 螺栓连接件中的力
张力 抗张力
夹紧力
剪切力
张力
剪切力 抗张力
第一章 拧紧基本术语与原理
施加的扭矩并不象夹紧力那么简单 The 50-40-10 规则
螺栓头下摩擦力50%
螺纹副中摩擦力40%
扭矩
• 90% 的扭矩被摩擦力消耗 • 只有10%的扭矩转化为夹紧力
15 2008-07-16
根据拉伸-屈服极限的关系图，常用的扭矩控制方法 有五种 （1）扭矩控制法（T） （2）扭矩-转角控制法（TA） （3）屈服点控制法（TG） （4）质量保证法（QA） （5）扭矩斜率法
19
4.1 扭矩控制法
1. 扭矩控制法
拧紧螺栓至设定的扭矩后，拧紧控制机构 停止动作，其优点是较为简便，而且扭矩 容易复验。
111.1 1.4 4.1
数据分析
软连接
静态扭矩低于动态扭矩
装配 (动态) 100.2 100.5 100.7 100.3 100.4 100.8 100.5 100.2 100.2 100.4
均值 标准偏差 (Sigma) 3 Sigma
100.42 0.21 0.63
手测 (静态) 88 84 92 86 90 88 86 85 84 84
培训-总装车间装配线扭矩控制讲义
