初中物理串并联电路的电流电压电阻规律知识总结
九年级物理串、并联、混联电路中的规律
九年级物理串、并联、混联电路中的规律一、概述电路是物理学中的重要概念之一，其研究对于我们理解电流、电压、电阻等概念至关重要。
在九年级物理课程中，学生们将学习电路的串联、并联、混联等不同连接方式，探究不同连接方式下的电流、电压规律。
本文将对串联、并联、混联电路中的规律进行深入探讨，帮助读者更好地理解电路连接方式对电路特性的影响。
二、串联电路1. 串联电路的概念串联电路是指将电源、电器依次连接在同一条路径上的电路。
在串联电路中，电流只有一条路线可走，经过每个电器后电流都会有所减小。
2. 串联电路的特点（1）电流相同：在串联电路中，因为电流只有一条路径，所以电流在整个电路中都相同。
（2）电压分割：根据欧姆定律，串联电路中的总电压等于各个电器的电压之和，电压会根据电阻大小分割到各个电器中。
（3）电阻相加：串联电路中的总电阻等于各个电器的电阻之和，即R=R1+R2+R3+...+Rn。
（4）功率的计算：串联电路中各个电器的功率之和等于总功率，即P=P1+P2+P3+...+Pn。
三、并联电路1. 并联电路的概念并联电路是指将电源、电器同时连接在电源的两端，电流可以有多条不同的路径来走。
2. 并联电路的特点（1）电压相同：在并联电路中，因为电器同时连接在电源的两端，所以各个电器的电压相同。
（2）电流分割：根据欧姆定律，并联电路中的总电流等于各个电器的电流之和，电流会根据电阻大小分割到各个电器中。
（3）电阻的倒数之和等于总电阻的倒数：并联电路中的总电阻等于各个电器电阻的倒数之和的倒数，即1/R=1/R1+1/R2+1/R3+...+1/Rn。
（4）功率的计算：并联电路中各个电器的功率之和等于总功率，即P=P1+P2+P3+...+Pn。
四、混联电路1. 混联电路的概念混联电路是指在同一个电路中同时存在串联和并联的连接方式，即电器之间既有共同路径又各自有不同的路径。
2. 混联电路的特点混联电路同时具有串联电路和并联电路的特点，可以根据具体情况分别分析。
初中物理串、并联电路的电流、电压、电阻规律知识总结
1、串、并联电路的电流、电压和电阻的规律的特点2、串联电路：（1）、串联电路中各处的电流相等n I I I I ⋅⋅⋅⋅===21（2）、串联电路两端的总电压等于各部分电路两端电压之和 n U U U U ⋅⋅⋅⋅++=21（3）、串联电路的总电阻等于各串联电阻之和n 21+R +R +R =R ⋅⋅⋅⋅电阻串联越多电路总电电阻越大，因为电阻串联相当于增加了导体的长度。
串联电路的总电阻比任何一个分电阻都大 （4）串联电路中，各部分电路两端的电压与各自的电阻成正比）即串联（）即串联RR U U R U R U I I R R U U R R U U R U R U I I R R U U 111111121212211212121;(;=∴⇒====∴⇒=== 2.串联电路（串联电阻）有分压作用，说明在串联电路中，电阻越大分得的电压越大，电阻小分得的电压小。
3.并联电路：（1）并联电路的总电流等于各支路电流之和（2）n I I I I ⋅⋅⋅⋅++=21并联电路中各支路两端的电压均相等，并且都等于电源电压（3）n U U U U ⋅⋅⋅⋅===21并联电路总电阻的倒数等于各并联电阻的倒数之和R 1=11R +21R +……+n R 1 电阻并联越多电路的总电阻越小，电阻并联相当于增大了导体的横截面积。
（同时并联使用的用电器越多，电路的总电流越大）在并联电路中，若其中某一个电阻变大或变小，则总电阻也将相应的变大或变小。
并联电路的总电阻比任意一条支路的电阻都小 并联电路各支路中的电流与自身电阻成反比）即并联（）即并联111111112212211211221;(;R R I I IR R I U U R R I I R R I I R I R I U U R R I I =∴⇒====∴⇒=== 并联电阻有分流作用，在电源电压稳定的条件下，增加并联电路中的支路，对原各条支路无影响。
这说明在并联电路中，大的电阻分得的电流小，小的电阻分得的电流大。
中考物理复习(串联电路的电压规律、并联电路的电压规律)知识点及教案
串联电路的电压规律、并联电路的电压规律一、本次课知识讲授知识点1：串联电路的电压规律、并联电路的电压规律1、串联电路电压规律实验注意：①在连接电路时，一定要对照电路图，从电源的正极出发，依次经过开关、小灯泡，最后回到电源的负极，电压表要最后并联到所测电路的两端。
②在连接电路过程中，开关一定要处于断开状态。
每次连接完电路，一定要检查无误后，在闭合开关。
实验过程中，每次读数后，应及时断开开关。
③电压表要按使用规则连入电路，并按正确的读数方法进行读数。
④实验时改变小灯泡的规格或电源电压进行多次试验，以避免实验数据的特殊性，以便得出具有普遍性的结论。
换用不同规格的小灯泡时，各部分电路两端的电压会发生改变，但电源两端的电压（总电压）是不变的。
2、串联电路中各部分电路两端的电压之和等于电源两端的电压。
表达式为U=U1+U2+U3+...+Un。
拓展：①在串联电路中，电源两端电压也可称作串联电路的总电压，所以上述结论也可以叙述为：串联电路的总电压等于各部分电路两端的电压之和；但串联电路中各部分电路两端的电压不一定相等。
②当电路中有多各用电器串联时，以上结论仍然成立，表达式为：U=U1+U2+U3+...+Un。
3、并联电路电压规律实验注意：①实验前应先画好电路图；②连接电路的过程中，开关应断开；③应从电源的正极起按电路图将元件逐个连接起来；④连接好电路后，要先用开关试触，观察电压表的偏转情况，却热所选电压表量程及连接无误后，在闭合开关，观察示数；⑤读数完毕，应断开开关，切断电源，整理好实验器材。
拓展：①当电路中有多个用电器并联时，以上结论仍然成立，表达式为：U1=U2=U3=...=Un。
②当把几节相同的干电池并联起来使用时，并联电池组两端的电压等于一节干电池两端的电压，即U=U1=U2=...=U 。
4、并联电路中各支路用电器两端的电压等于电源两端电压。
表达式为：U1=U2=U3=...=Un注意：并联电路中各支路用电器两端的电压相等，当同一电路中两端电压相等的两个用电器不一定并联。
初中物理串联电路和并联电路的特点总结
初中物理串联电路和并联电路的特点总结串联电路和并联电路是电路中最基本的两种电路方式，它们在电流、电压和电阻方面有着不同的特点。
```-----R1-------R2-------R3-----，E，，-------------------```1.电压特点：串联电路中的总电压等于各个电阻上的电压之和。
即V=V1+V2+V3+...+Vn。
这是因为电流在各个电阻上产生的电压相加。
2.电流特点：串联电路中的电流是恒定的，即电流穿过每个电阻的电流相等。
这是因为串联电路中只有一个电流路径，电流只能按照相同的大小依次通过每个电阻。
3.电阻特点：串联电路中的总电阻等于各个电阻的电阻之和。
即R=R1+R2+R3+...+Rn。
这是因为串联电路中电阻依次连接，总电阻等于各个电阻的叠加。
```-----R1--------------R2-------，E，，-----R3--------------R4-------```1.电压特点：并联电路中的各个电阻上的电压相等。
这是因为并联电路中各个电阻之间是平行连接，它们都在相同的电压下工作。
2.电流特点：并联电路中的总电流等于各个支路电流之和。
即I=I1+I2+I3+...+In。
这是因为并联电路中电流会按照一定比例分配到不同的分支。
3.电阻特点：并联电路中的总电阻的倒数等于各个电阻的倒数之和的倒数。
即1/R=1/R1+1/R2+1/R3+...+1/Rn。
这是因为并联电路中电阻分流，总电阻等于各个电阻的倒数之和的倒数。
综上所述，串联电路和并联电路在电流、电压和电阻方面有着不同的特点。
串联电路中电流恒定，电压和电阻相加；并联电路中电压相等，电流分流，总电阻等于各个电阻的倒数之和的倒数。
了解串联电路和并联电路的特点对于理解电路的工作原理和进行电路设计都是非常重要的。

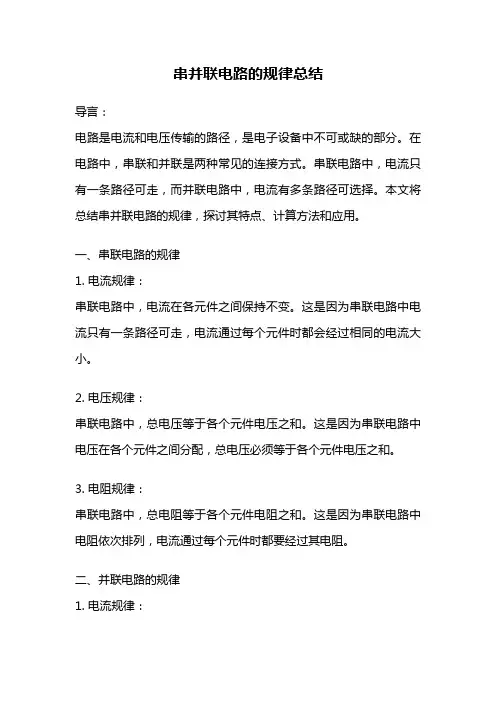

串并联电路的规律总结
串并联电路的规律总结导言：电路是电流和电压传输的路径，是电子设备中不可或缺的部分。
在电路中，串联和并联是两种常见的连接方式。
串联电路中，电流只有一条路径可走，而并联电路中，电流有多条路径可选择。
本文将总结串并联电路的规律，探讨其特点、计算方法和应用。
一、串联电路的规律1. 电流规律：串联电路中，电流在各元件之间保持不变。
这是因为串联电路中电流只有一条路径可走，电流通过每个元件时都会经过相同的电流大小。
2. 电压规律：串联电路中，总电压等于各个元件电压之和。
这是因为串联电路中电压在各个元件之间分配，总电压必须等于各个元件电压之和。
3. 电阻规律：串联电路中，总电阻等于各个元件电阻之和。
这是因为串联电路中电阻依次排列，电流通过每个元件时都要经过其电阻。
二、并联电路的规律1. 电流规律：并联电路中，总电流等于各个元件电流之和。
这是因为并联电路中电流有多条路径可选择，总电流等于各个路径的电流之和。
2. 电压规律：并联电路中，各个元件的电压相等。
这是因为并联电路中各个元件之间具有相同的电压，电压在各个元件之间保持不变。
3. 电阻规律：并联电路中，总电阻的倒数等于各个元件电阻倒数之和的倒数。
这是因为并联电路中电阻可以分为多个路径，电流在不同路径中分流，总电阻等于各个路径电阻倒数之和的倒数。
三、串并联电路的计算方法1. 串联电路计算方法：串联电路中，可以使用欧姆定律来计算电流和电压。
根据欧姆定律，电流等于电压除以电阻。
因此，在串联电路中，可以通过计算各个元件的电阻和总电压来求解电流。
2. 并联电路计算方法：并联电路中，可以使用欧姆定律和电流规律来计算电流和电压。
根据欧姆定律，电流等于电压除以电阻。
因此，在并联电路中，可以通过计算各个元件的电流和总电阻来求解电压。
四、串并联电路的应用串并联电路在电子设备和电路中广泛应用。
以下是几个常见的应用场景：1. 串联电路应用：串联电路常用于电压分压、信号传输和电阻匹配等场景。
初中物理串联电路和并联电路的特点总结
初中物理串联电路和并联电路的特点总结串联电路和并联电路是电流在电路中的两种传输方式。
它们在电流的分布、电压的分布、电阻的总和以及功率的分配等方面表现出不同的特点。
首先，串联电路是指电流按顺序通过电路中的每个元件流动的电路。
它们的特点如下：1.电流相等：在串联电路中，电流沿着相同的路径流动，所以电路中的电流强度相等。
2.电压分配：串联电路中，总电压等于各个电阻元件电压之和。
这是因为电流经过每个元件之后，电压都会有所下降，所以总电压会在各个元件之间分配。
3.电阻总和：串联电路中，各个电阻的电阻值相加即为总电阻。
这是因为电流在串联电路中经过每个元件时，要经过相等的电阻，所以总电阻就是各个电阻的和。
4.功率分配：串联电路中，各个元件的功率分配是不相等的。
由于功率等于电流乘以电压，而电压在串联电路中总是变化的，所以各个元件的功率也会有所差异。
其次，并联电路是指电流同时通过电路中的不同分支的电路。
它们的特点如下：1.电流分配：在并联电路中，总电流等于其中各个分支电路的电流之和。
这是因为电流可以选择流过不同的分支，所以总电流等于各个分支电流的总和。
2.电压相等：并联电路中，各个分支电路的电压相等。
这是因为并联电路中的各个分支都连接到相同的电源上，所以它们具有相同的电压。
3.电阻分配：在并联电路中，各个分支电路的电阻值乘以电流等于分支电压。
这是因为电流可以在不同的分支中选择流动，所以各个分支电阻的乘积等于该分支的电压。
4.功率总和：并联电路中，各个分支的功率总和等于总功率。
这是因为功率等于电流乘以电压，而总电流等于各个分支电流的总和，总电压等于各个分支电压的最大值，所以总功率等于各个分支功率之和。
总之，串联电路和并联电路在电流的分布、电压的分布、电阻的总和以及功率的分配等方面表现出不同的特点。
了解这些特点可以帮助我们更好地理解电路中的电流与电压的关系，从而应用于实际的电路设计和分析中。
初三电流电压电阻知识点总结
初三电流电压电阻知识点总结一、电流。
1. 电流的概念。
- 电荷的定向移动形成电流。
电流是表示电流强弱的物理量，用字母I表示。
- 单位：国际单位制中电流的单位是安培，简称安，符号是A；常用单位还有毫安(mA)和微安(μ A)。
1A = 1000mA，1mA=1000μ A。
2. 电流的测量。
- 测量工具：电流表。
- 使用规则：- 电流表必须和被测电路串联。
- 电流必须从电流表的正接线柱流入，负接线柱流出。
- 被测电流不能超过电流表的量程。
（可以采用试触法选择合适量程）- 绝对不允许不经过用电器而把电流表直接连到电源的两极上。
3. 串联电路和并联电路中的电流规律。
- 串联电路中各处的电流相等，即I = I_1=I_2=·s = I_n。
- 并联电路中干路中的电流等于各支路中的电流之和，即I = I_1 +I_2+·s+I_n。
二、电压。
1. 电压的概念。
- 电压是使电路中形成电流的原因，电源是提供电压的装置。
电压用字母U 表示。
- 单位：国际单位制中电压的单位是伏特，简称伏，符号是V；常用单位还有千伏(kV)和毫伏(mV)。
1kV = 1000V，1V = 1000mV。
2. 电压的测量。
- 测量工具：电压表。
- 使用规则：- 电压表必须和被测电路并联。
- 电压表的正接线柱接在靠近电源正极的一端，负接线柱接在靠近电源负极的一端。
- 被测电压不能超过电压表的量程。
3. 串联电路和并联电路中的电压规律。
- 串联电路两端的总电压等于各部分电路两端电压之和，即U =U_1+U_2+·s+U_n。
- 并联电路中各支路两端的电压相等，即U = U_1 = U_2=·s = U_n。
三、电阻。
1. 电阻的概念。
- 电阻表示导体对电流阻碍作用的大小，用字母R表示。
- 单位：国际单位制中电阻的单位是欧姆，简称欧，符号是Ω；常用单位还有千欧(kΩ)和兆欧(MΩ)。
1MΩ=1000kΩ，1kΩ = 1000Ω。
串并联电路的特点及规律
并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。
1=1 1=12=13= In2、电压：串联电路中总电压等于各部分电路电压之和。
U=U+L2+U+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。
R=R+R2+R+ Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。
n 个相同的电阻R）串联，则总电阻R=nR .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。
U l/U2=R/R2 U 1：U2：U3：…=R l：R2：R3：…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。
l + I 2+I 3+ In2、电压：文字：并联电路中各支路两端的电压都相等。
U=U=U=U=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。
1/R=1/R I+1/R2+1/R3+……1/Rn理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。
特例：n个相同的电阻R0并联，则总电阻R=R/n .RRR+R求两个并联电阻R、Fb的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。
I I/I 2= R2/R1（口诀：串联分压，并联分流）总结：中，电压表的示数从 3V 变到 阻器的最大阻值为Q 。
6V,则R 的阻值为 _____ Q,滑动变A. 8VB. 6VC. 4VD. 2V2 .两个小电泡L i 和L 2, L i 的阻值为R, L 2的阻值为2R,它们串联起来接入电路中。
如果 L i 两端的电压为4V ,那么L 2两端的电压为（）A. 8VB. 6VC. 4VD. 2V3.有两个电阻阻值分别为 6Q 和9Q,串联后接到某电源上，那么两电阻中的电流之比为 ，两电阻两端的电压之比为 ;如果6Q 的电阻两端的电压是 4V,那么9Q 的 电阻两端的电压是 电源的总电压是 ,电路的总电阻为 Q o4.如图所示，电压U 恒定为8V, R i = i2Q 。
串,并联电路的电阻,电流,电压,电功,电功率,电热的分配规律
串,并联电路的电阻,电流，电压，电功，电功率，电热的分配规律1、电量：（1）定义：物体含有电荷的多少叫电量，用符号“Q”表示。
（2）单位：库仑（库），用符号“C”表示。
（3）检验：验电器（结构、原理、使用）。
2、电流：（1）定义：1秒钟内通过导体横截面的电量叫电流强度（电流）。
用符号“I”表示。
（2）公式：I=Q/t （定义式）式中I表示电流强度（电流），Q表示通过导体横截面的电量，t表示通电时间。
（3）单位：国际单位——安培（安）（A）常用单位还有——毫安（mA）、微安（μA）。
（4）测量：电流表。
（5）电路特点: 串联电路中，电流处处相等，即: I1=I2=I3= (I)并联电路中，干路中的电流等于各支路中的电流之和，即I总=I1+I2+ (I)3、电压：（1）电压的作用：电压是使自由电荷定向移动形成电流的原因。
用符号“U”表示。
（2）电源的作用：电源的使导体的两端产生电压，是提供电压的装置，它把其它形式的能转化成了电能，而在对外供电时，却又把电能转化为其它形式的能。
（3）单位：国际单位——伏特（伏）（V）常用单位还有——千伏（kV）、毫伏（mV）、微伏（μV）。
（4）几种电压值：1、一节干电池的电压U=1.5伏2、每个铅蓄电池的电压U=2伏3、照明电路（家庭电路）的电压U=220伏4、对人体的安全电压不高于36伏（U≤36伏）（5）测量：电压表。
（6）电路特点：串联电路两端的总电压等于各部分电路两端的电压之和。
即U=U1+U2+…+Un并联电路里，各支路两端的电压均相等。
即U=U1=U2=…=Un4、电阻：（1）定义：导体对电流的阻碍作用叫电阻。
用符号“R”表示。
（2）单位：国际单位——欧姆（欧）（Ω）常用单位还有——千欧（kΩ）、兆欧（MΩ）。
（3）决定电阻大小的因素：导体的电阻是本身的一种性质，它的大小决定于导体的长度、横截面积和材料，导体的电阻还跟温度有关。
（4）测量：伏安法（电压表和电流表）。
物理知识点总结串联电路与并联电路
物理知识点总结串联电路与并联电路物理知识点总结：串联电路与并联电路在物理学中，电路是指由导体、电源和电阻器等元件组成的闭合路径，是电流传导的通路。
电路按照电流的传导方式可以分为串联电路和并联电路。
本文将围绕串联电路和并联电路展开讨论，总结相关的物理知识点。
1. 串联电路串联电路是指将电源、电阻器等元件按照一定顺序连接在一起，电流依次经过每个元件。
串联电路中，电流在各个元件之间保持不变，而电压则会随着电阻值的变化而分配。
1.1 串联电路中电流的分布根据基尔霍夫定律，串联电路中的总电流等于各个电阻上的电流之和。
换句话说，串联电路中的电流是分流的，经过每个电阻器的电流的总和等于总电流。
1.2 串联电路中电压的分配串联电路中，电压会根据电阻器的阻值而分配。
根据欧姆定律，串联电路中的总电压等于各个电阻器上的电压之和。
因此，在串联电路中，阻值较大的电阻器上会有较大的电压降。
2. 并联电路并联电路是指将电源、电阻器等元件的一端连接在一起，形成一个共同的节点，电流则按照不同的通路流过各个元件。
并联电路中，电流在各个元件之间保持不变，而电压会随着电阻值的变化而相同。
2.1 并联电路中电流的分布根据基尔霍夫定律，并联电路中的总电压等于各个电阻器上的电压之和。
因此，对于并联电路而言，电流是合流的，各个元件上的电流相等，等于总电流。
2.2 并联电路中电压的分配在并联电路中，各个电阻器之间是相互独立的通路，因此它们之间的电压是相同的。
根据欧姆定律，总电压等于各个电阻器上的电压之和。
3. 串联电路与并联电路的应用串联电路和并联电路在电路设计和应用中有各自的优势和用途。
3.1 串联电路的应用串联电路中的元件依次连接，电流便通过每个元件流过。
这种连接方式常用于需要电流限制或不同电阻器起到不同作用的应用，例如电路中的电源过载保护和电阻器的分压功能等。
3.2 并联电路的应用并联电路中的元件共享电压，电流则按照不同的通路流过各个元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串、并联电路的电流、电压和电阻的规律的特点
1、串联电路：
（1）、串联电路中各处的电流相等
（2）、串联电路两端的总电压等于各部分电路两端电压之和
（3）、串联电路的总电阻等于各串联电阻之和
电阻串联越多电路总电电阻越大，因为电阻串联相当于增加了导体的长度。
串联电路的总电阻比任何一个分电阻都大
（4）串联电路中，各部分电路两端的电压与各自的电阻成正比
串联电路（串联电阻）有分压作用，说明在串联电路中，电阻越大分得的电压越大，电阻小分得的电压小。
2.并联电路：
（1）并联电路的总电流等于各支路电流之和
（2）并联电路中各支路两端的电压均相等，并且都等于电源电压
（3）并联电路总电阻的倒数等于各并联电阻的倒数之和
R 1=11R +21R +……+n
R 1 电阻并联越多电路的总电阻越小，电阻并联相当于增大了导体的横截面积。
（同时并联使用的用电器越多，电路的总电流越大）
在并联电路中，若其中某一个电阻变大或变小，则总电阻也将相应的变大或变小。
并联电路的总电阻比任意一条支路的电阻都小
（4）并联电路各支路中的电流与自身电阻成反比
并联电阻有分流作用，在电源电压稳定的条件下，增加并联电路中的支路，对原各条支路无影响。
这说明在并联电路中，大的电阻分得的电流小，小的电阻分得的电流大。
张齐彪
2015年11月15日。
