玻璃鳞片防腐与油漆规范
玻璃鳞片涂料防腐施工方法

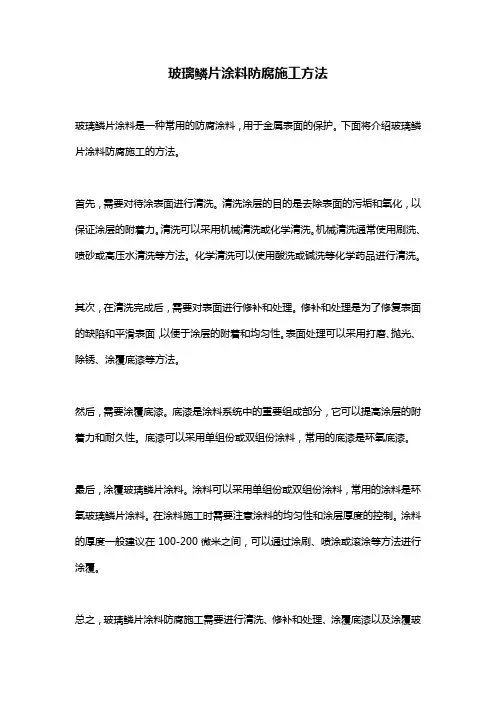

玻璃鳞片涂料防腐施工方法
玻璃鳞片涂料是一种常用的防腐涂料，用于金属表面的保护。
下面将介绍玻璃鳞片涂料防腐施工的方法。
首先，需要对待涂表面进行清洗。
清洗涂层的目的是去除表面的污垢和氧化，以保证涂层的附着力。
清洗可以采用机械清洗或化学清洗。
机械清洗通常使用刷洗、喷砂或高压水清洗等方法。
化学清洗可以使用酸洗或碱洗等化学药品进行清洗。
其次，在清洗完成后，需要对表面进行修补和处理。
修补和处理是为了修复表面的缺陷和平滑表面，以便于涂层的附着和均匀性。
表面处理可以采用打磨、抛光、除锈、涂覆底漆等方法。
然后，需要涂覆底漆。
底漆是涂料系统中的重要组成部分，它可以提高涂层的附着力和耐久性。
底漆可以采用单组份或双组份涂料，常用的底漆是环氧底漆。
最后，涂覆玻璃鳞片涂料。
涂料可以采用单组份或双组份涂料，常用的涂料是环氧玻璃鳞片涂料。
在涂料施工时需要注意涂料的均匀性和涂层厚度的控制。
涂料的厚度一般建议在100-200微米之间，可以通过涂刷、喷涂或滚涂等方法进行涂覆。
总之，玻璃鳞片涂料防腐施工需要进行清洗、修补和处理、涂覆底漆以及涂覆玻
璃鳞片涂料等步骤，每个步骤的操作都需要注意技术要点和涂层质量控制。
玻璃鳞片防腐技术

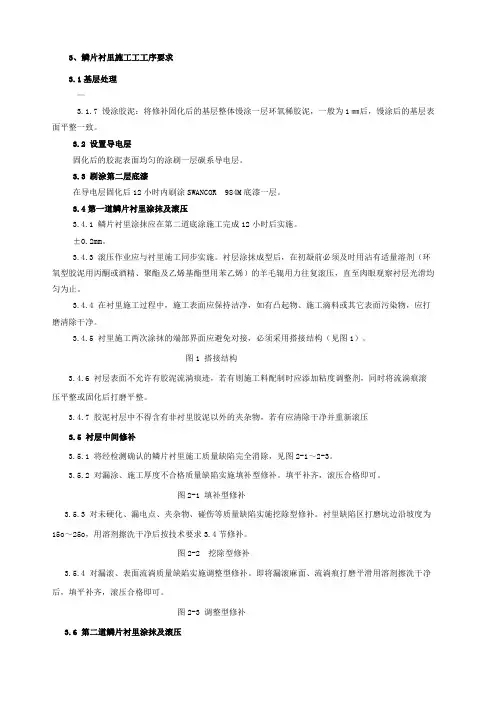

3、鳞片衬里施工工工序要求3.1基层处理—3.1.7 馒涂胶泥：将修补固化后的基层整体馒涂一层环氧稀胶泥，一般为1㎜后，馒涂后的基层表面平整一致。
3.2 设置导电层固化后的胶泥表面均匀的涂刷一层碳系导电层。
3.3 刷涂第二层底漆在导电层固化后12小时内刷涂SWANCOR 984M底漆一层。
3.4第一道鳞片衬里涂抹及滚压3.4.1 鳞片衬里涂抹应在第二道底涂施工完成12小时后实施。
±0.2mm。
3.4.3 滚压作业应与衬里施工同步实施。
衬层涂抹成型后，在初凝前必须及时用沾有适量溶剂（环氧型胶泥用丙酮或酒精、聚酯及乙烯基酯型用苯乙烯）的羊毛辊用力往复滚压，直至肉眼观察衬层光滑均匀为止。
3.4.4 在衬里施工过程中，施工表面应保持洁净，如有凸起物、施工滴料或其它表面污染物，应打磨清除干净。
3.4.5 衬里施工两次涂抹的端部界面应避免对接，必须采用搭接结构（见图1）。
图1 搭接结构3.4.6 衬层表面不允许有胶泥流淌痕迹，若有则施工料配制时应添加粘度调整剂，同时将流淌痕滚压平整或固化后打磨平整。
3.4.7 胶泥衬层中不得含有非衬里胶泥以外的夹杂物，若有应清除干净并重新滚压3.5 衬层中间修补3.5.1 将经检测确认的鳞片衬里施工质量缺陷完全消除，见图2-1～2-3。
3.5.2 对漏涂、施工厚度不合格质量缺陷实施填补型修补。
填平补齐，滚压合格即可。
图2-1 填补型修补3.5.3 对未硬化、漏电点、夹杂物、碰伤等质量缺陷实施挖除型修补。
衬里缺陷区打磨坑边沿坡度为15o～25o，用溶剂擦洗干净后按技术要求3.4节修补。
图2-2 挖除型修补3.5.4 对漏滚、表面流淌质量缺陷实施调整型修补。
即将漏滚麻面、流淌痕打磨平滑用溶剂擦洗干净后，填平补齐，滚压合格即可。
图2-3 调整型修补3.6 第二道鳞片衬里涂抹及滚压3.6.2 施工作业方向应与第一道衬里涂抹方向相垂直。
3.6.3 鳞片衬里施工厚度仍为1.0mm，检测厚度为2.0-0.2mm。
玻璃鳞片内防腐施工方案
玻璃鳞片内防腐施工方案在建筑材料领域，玻璃鳞片被广泛应用于外墙装饰、室内装修等方面。
然而，由于其表面开放以及易受环境风化影响，使得玻璃鳞片需要进行内防腐处理，以延长其使用寿命并保持其美观性。
本文将重点探讨玻璃鳞片内防腐的施工方案。
1. 准备工作在进行玻璃鳞片内防腐施工之前，首先需要对施工现场进行准备工作。
具体包括： - 确保施工现场通风良好，避免有害气体滞留。
- 对玻璃鳞片表面进行清洁处理，确保表面没有尘埃、油痕等污物。
- 准备好所需的防腐涂料、辅助材料等施工工具。
2. 施工步骤2.1. 底漆处理首先，需要对玻璃鳞片表面进行底漆处理，以增强防腐效果。
具体步骤如下：1. 搅拌底漆，确保底漆颜料充分均匀。
2. 使用刷子或滚筒将底漆均匀涂抹在玻璃鳞片表面，保证覆盖均匀。
3. 待底漆完全干燥后，进行下一步操作。
2.2. 防腐涂料施工接下来，进行防腐涂料施工，以有效保护玻璃鳞片内部。
具体操作如下： 1. 搅拌防腐涂料，确保涂料质地均匀。
2. 采用刷子或喷枪将防腐涂料均匀涂抹在玻璃鳞片内部，确保覆盖到每一个角落。
3. 保证涂料干燥透彻后，可以进行第二遍涂抹以增强防护效果。
3. 预防措施在施工过程中，需要遵循以下预防措施，以确保施工效果和施工人员安全： -防腐涂料使用过程中应注意通风，避免吸入有害气体。
- 施工人员应佩戴个人防护用具，如口罩、手套等。
- 施工完毕后，及时清洁施工工具，避免防腐涂料干固。
4. 施工完成后的检查施工完成后，需要对玻璃鳞片内防腐进行检查，确保施工效果达到要求。
主要检查项目包括： - 确保防腐涂料覆盖均匀，无漏涂现象。
- 检查涂料干燥程度，防止施工过程中产生问题。
- 检查底漆和防腐涂料的附着力，防止脱落现象。
通过以上施工方案，玻璃鳞片内防腐工作可以得到有效进行，保证了玻璃鳞片的使用寿命和美观性。
施工过程中要注意安全和细致，确保施工效果达到预期要求。
玻璃鳞片防腐施工方案
玻璃鳞片防腐施工方案
在建筑工程中，玻璃鳞片是一种常用的装饰材料，不仅美观大方，而且具有防
腐性能。
为了确保玻璃鳞片的防腐效果，施工方案至关重要。
下面将介绍一套完整的玻璃鳞片防腐施工方案。
材料准备
在进行玻璃鳞片防腐施工前，首先需要准备好以下材料：
•玻璃鳞片：确保选用质量好、表面平整、无裂纹的产品。
•防腐底漆：选择适合玻璃鳞片的防腐底漆，具有优异的耐候性和耐腐蚀性。
•涂刷工具：刷子、辊筒等工具，确保涂刷均匀。
施工步骤
步骤一：清洁表面
在施工前，要确保玻璃鳞片表面干净整洁，没有灰尘、油脂等杂物。
可以使用
清洁剂和清水进行清洁。
步骤二：涂刷防腐底漆
将事先准备的防腐底漆均匀涂刷在玻璃鳞片表面，确保每个部位都涂刷到位。
可以根据需要进行多遍涂刷，以增强防腐效果。
步骤三：干燥处理
待防腐底漆完全干燥后，进行下一步操作。
通常需要在干燥处理中等待数小时，具体时间取决于所选用的防腐底漆种类。
步骤四：检查施工质量
检查施工后的玻璃鳞片表面，确保涂刷均匀、无漏刷、无起泡等现象，保证施
工质量。
施工注意事项
•在施工过程中，保持空气流通，避免潮湿环境。
•严格按照产品说明书操作，避免用量不足或过量。
•施工人员应佩戴个人防护装备，避免对人体造成损害。
总结
玻璃鳞片的防腐施工方案是确保其长期使用的关键之一。
通过精心准备材料，按照正确的施工步骤进行操作，并注意施工过程中的细节问题，可以有效提高玻璃鳞片的防腐性能，延长使用寿命。
希望以上施工方案对您有所帮助。
玻璃鳞片防腐规范
玻璃鳞片胶泥施工措施及注意事项1、环境条件：（1）在大风天禁止涂装作业。
（2）在潮湿表面上不得进行涂装作业，待涂表面周围温度至少不能低于以上3℃，相对湿度一般不能大于85%。
（3）在气温低于5℃时，鳞片胶泥（涂料）的固化速度明显减慢，一般不进行喷涂作业。
2、冬季施工措施：（1）为了保证冬季施工的鳞片胶泥（涂料）的固化性能，被衬设备、烟道外部应采用保温材料整体包复。
（2）采用空气加热设备，通过空气热传递，使被衬基材表面升温至10℃以上。
火电厂也可以在设备内部采用蒸汽管道加热。
（3）湿度控制：设备内部的相对湿度一般不能大于80%。
3、注意事项：（1）施工用具应清洁，每次施工完毕后应清洁干净，以备下次再用。
（2）施工现场应有防雨、露水和灰尘的设施。
（3）严防水和杂物等到掉进涂料内，以免影响涂层的质量。
（4）施工时应有良好的通用条件，应禁止一切明火，照明应采用低压电源。
（5）应对施工人员进行安全教育，配备必要的劳动保护用品，注意施工人员的人身安全。
（6）涂层在未完全干燥和固化之前，应采取保护措施，以避免受到雨水和其它液体的冲洗或人员的践踏。
（7）每道工序施工前，应对防腐蚀的表面进行清扫，必要时应用丙酮揩擦一遍，以免影响施工的质量。
（8）防腐蚀涂层施工完成后，涂层层应加以保护，在吊装、运输过程中尤应小心，避免撞击、敲打和施焊。
4、安全防护：（1）涂料应存放在温度较低的通风、干燥处，远离热源，避免日光直接照射并隔离火种。
存放已开盖的涂料、固化剂和稀释剂的配制间内，严禁明火。
（2）涂装前必须检查所需照明、通风和脚手架等是否完备可靠，装、焊接工作是否已经结束，尽量使焊接工作不损坏已涂好的涂层。
（3）施工场所的电线、电动机、配电设备应符合防爆要求。
（4）由于设备、烟道整体封闭，而在施工过程中，有少量化学品挥发。
因此要求施工人员有防护措施，如戴防毒面具等，并且在保证被衬基材表面温度满足鳞片胶泥（涂料）的固化性能的条件下，使用通风机强制通风换气，以降低设备、烟道内部空气中的有机物含量，减少对人体的伤害。
玻璃鳞片胶泥防腐施工规范
玻璃鳞片胶泥防腐施工规范1、玻璃鳞片涂料堆积部分可以用刷子和辊子进行平整处理。
2、为防止由于震动导致顶部铁锈落下，在施工过程中顶部禁止站人。
3、一般基材处理和玻璃鳞片底涂全部结束后进行排砂和清扫工作。
4、突起部分、边缘以及底涂中去除异物导致涂层破坏部分采用局部修补的方法进行修补。
5、连接处首先用中涂材料涂布，涂层大小一般以连接线为中心两边各50mm，共100mm。
6、玻璃鳞片底涂结束20天以上需要使用苯乙烯擦拭底涂表面。
7、涂布量为刷子500g/m2。
一罐（20kg）可以涂布400m2，从作业时间考虑施工时分成小包装作业。
8、分装小容器之前为防止玻璃鳞片涂料沉淀需要搅拌均匀。
施工时间控制在60min左右。
9、使用刷子施工时涂料堆积现象比较多，用刷子进行平整处理，若不处理涂料堆积部分，则会严重影响外观。
10、玻璃鳞片涂料固化可施工时间滚涂40~60min。
喷涂60~90min。
11、促进剂添加场合注意事项类同于底涂。
12、取少量调配好的玻璃鳞片涂料在小烧杯中测定固化时间，通过目视确定调配量。
13、涂布量（膜厚）的检查，可以通过膜厚计和一定面积使用量的计算两种方法一起来进行。
涂布量和膜厚，400g/m2时厚250～300μm，500g/m2时厚300～350μm。
14、玻璃鳞片底涂铁红色、中涂白色的场合为隐去底涂的红色，一般采用400g/m2。
15、由于只使用膜厚计管理施工比较困难，可以计算每罐涂料理论涂装面积，施工两三桶后再次确认的方法来指导施工。
16、.喷涂涂装场合由于是连续作业，因此可以通过上述第二种方法来检查膜厚。
17、保证施工现场的照明，可以很好地判断和掌握涂膜过程。
18、施工现场的玻璃鳞片涂料、施工用容器应该放置在阴凉场所避免阳光直射，同时避免受到强风和雨水的影响。
18、夏季施工时苯乙烯的气味会招引蚊虫，这些蚊虫会粘到未固化的涂膜表面，影响涂层的性能和外观，因此必须作好防蚊虫保护措施。
19、中涂施工完成后剩余的涂料不要用在顶涂中。
鳞片防腐施工要求及验收标准
玻璃鳞片防腐施工规定及验收原则一、玻璃鳞片防腐施工环节：1、喷砂喷砂前，要去除铁锈及氧化层、油污等杂物，以 6～8kg/cm2的压缩空气，用石英砂或铁矿砂进行喷砂解决。
喷砂表面清洁度应相称于或优于 GB8923—88 中的 Sa2 .5 原则，表面粗糙度为 50～80µm，空气湿度<85%，不做衬里层或已做好的部位要加以保护，免受喷砂破坏影响。
2、底涂喷砂结束后应在 8 小时内须涂抹底层，底层涂料采用乙烯基酯树脂原色 SW 984-M，根据比例添加固化剂并搅拌均匀。
用辊筒进行滚刷，做到滚刷均匀，无漏刷和流挂等现象。
3、鳞片层（第1 次）采用玻璃鳞片 SW 901FLTCP，按比例添加固化济并搅拌均匀。
用泥抹子与辊筒进行施工，做到涂抹均匀，同时用辊筒蘸取少量苯乙烯轻轻滚压，调节表面（平均厚度 1m m）。
4、鳞片层（第2 次）采用玻璃鳞片 SW 901FLTCP，按比例添加固化济、色浆并搅拌均匀。
用泥抹子与辊筒进行施工，做到涂抹均匀，同时用辊筒蘸取少量苯乙烯轻轻滚压，调节表面（平均厚度 1m m）。
5、检查电火花测试（6000V/mm）厚度测试（≥2.0mm）外观检查6、面涂SW 901-PW-6X 按比例添加固化剂并搅拌均匀，做到滚刷均匀，无漏刷和流挂等现象。
二、重要阐明：1、全部防腐施工队必须按此环节施工，每环节完毕后报环保公司项目经理告知公司质量安全部进行检查验收，没有通过公司质量安全部检查验收的不准进行下一道工序的施工，质安部每个工序的验收都视为分项的最后验收，但凡检查出问题的都要进行处分，因此规定施工队必须进行自检，自检合格后报项目经理告知验收。
2、统一规定底涂为乙烯基酯树脂原色，第一层玻璃鳞片为中灰色，第二层玻璃鳞片为草绿色，面涂为中灰色，每道工序颜色分辨开利于监督检查。
3、全部项目防腐施工前，必须按规定做好具体施工方案，订立安全合同，提供材料出厂质检报告、合格证、发货清单、采购合同（不便提供合同的必须提供能证明材料厂家及购置数量的根据），并且每个材料包装桶上必须有商标及合格证，不能提供所需资料或材料包装桶上没有商标及合格证的视为假冒伪劣产品，不能进行施工。
玻璃鳞片防腐技术
XG-1高氯化聚乙烯玻璃鳞片防腐漆一、组成与特性1. 由高氯化聚乙烯树脂和玻璃鳞片组成，属于厚浆型超长效防料使用期高达10-20年。
含有玻璃鳞片的防腐涂料普通涂料在玻璃鳞片防腐涂料中，扁平状鳞片在树脂中重叠平行排列象块块瓦片，又如层层盔甲，形成致密的防渗透层。
经电子显微镜观察，一毫米厚的涂料中约有160层玻璃鳞片，所以玻璃鳞片涂料称之为“带盔甲的涂料”。
各种腐蚀介质由涂层表面渗透到被保护的底材表面需要拐弯抹角地走曲折的道路，大大地延长了介质渗透时间，实际上就相当于增加了涂层厚度。
另外，涂层内大量的玻璃鳞片形成了许多小区域，使树脂的微裂纹，微气泡相互分离，这就大大减慢了介质的渗透速度，使渗透速率显著缩小。
所以玻璃鳞片涂料的抗水蒸气渗透性比普通环氧涂料高5-15倍，比环氧玻璃钢高4倍，比橡胶衬里更好。
2.由于大量玻璃鳞片的存在，使下玻璃鳞片涂料衬里的热膨胀系数与橡胶衬里相比更接近于钢铁的热膨胀系数，所以玻璃鳞片涂料能承受使用过程中的温度剧变。
3.玻璃鳞片涂料的硬化收缩率低于玻璃钢，所以存在于涂层于底材界面的内应力也随之明显减少，有助于抑制涂层龟裂、剥落现象出现，使其施工质量易于保证，避免了玻璃钢衬里常因施工质量不良而造成的大面积脱落。
4.玻璃鳞片涂料衬里在温度到100℃时，其粘接强度仍能维持常温下粘接强度的70％以上，而橡胶衬里当温度增加到80℃左右时，其粘接强度会突然下降。
可见玻璃鳞片涂料能较好地经受热冲击作用。
5. 玻璃鳞片涂料若局部产生缺陷，维修很容易，新的涂层与旧的涂层容易成为一体，并能保证相同厚度，可修复性远远超过橡胶衬里。
6. 涂层的硬度和耐磨性极好，其耐磨性比普通醇酸材料高2.5倍。
7. 含因量高，一般涂层厚度只要达到400微米以上就有长期保护效果。
8. 与传统的双组份环氧和不饱和树脂玻璃鳞片涂料相比，本产品为单组份涂料，使用方便，可刷涂、滚涂、喷涂等。
二、产品用途l、海洋工程中的设备、建筑物、海上钻井平台(特别适用海水飞溅区的腐蚀部位)，船舶水线部位等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防腐与油漆规范
1防腐依据
GB/T14976-1994 《涂装前钢材表面锈蚀待级和除锈等级》
SY0007--1999《钢质管道及储罐腐蚀控制工程设计规范》
SY/T0407-97《涂装前钢材表面预处理规范》
SY/T0319-98《钢质储罐液体环氧涂料内防腐层技术标准》
2防腐内容及方案
过滤器及管线的内壁的防腐采用HWT-08玻璃鳞片长效防腐涂层；过滤器、管线及操作平台、橇座等外壁及外部相关构件的防腐采用LG长效耐候涂层进行防腐，过滤器及管线面漆颜色为绿色，操作平台及撬座面漆颜色为黑色，围栏面漆颜色为黄色。
涂层结构见附表。
HWT-08玻璃鳞片长效防腐涂层结构如下：
LG长效耐候涂层结构见附表。
3主要技术要求和质量要求：
3.1表面预处理：采用喷砂除锈，除锈质量等级内表面达到GB/T14976中的Sa2.5级，外表面达到GB/T14976中的Sa2级的要求，喷砂处理达不到的地方可采用手工或动力工具除锈达到GB/T14976中的St3级。
3.2除锈处理合格后，按设计的防腐层结构进行施工，每道时间间隔参照产品使用说明书，。
防腐层全部施工完毕，自然固化7-10天后可进行质量检验。
3.3LG长效耐候涂层
A、外观：颜色均一，光滑平整，无流挂，无漏涂现象，
B、厚度：满足设计要求。
C、电火花：检漏电压为1200V以不漏电为合格。
D、粘结力：采用“划格法”检查，以脱落面积不大于15％为合格。
3.4HWT-08玻璃鳞片长效防腐材料
A、外观：色泽均匀，表面光滑平整，无流挂，气泡等现象。
B、厚度：满足设计要求。
C、电火花：检漏电压为2000V以不漏电为合格。
D、粘结力：采用“V”型口刀挑法，以不大片脱落为合格。
4防腐材料的技术要求
4.1施工方按要求购进所需防腐材料，性能满足附表2的要求，见表如下：
4..2采购防腐涂料具有产品合格证，企业标准使用说明书本批产品检验报告等文件，采购的防腐涂料庆有清晰标识，并在规定的条件下保存。
4.3防腐、面漆配套涂料品种为月一生产厂家提供的产品，并对提供的防腐面漆的配伍性负责。
4.4所购涂料必须经过检验合格后方可使用。
5涂料配比
5.1LG长效耐候涂料：
府漆、漆料：固化剂=22.5：5
中间漆、漆料：固化剂=22.5：5
面漆、漆料：固化剂=20：6
5.2HWT-0.8玻璃鳞片长效防腐涂料：
府漆：甲组分(基料)：2组分(固化剂)=7：1
面漆：甲组分(基料)：2组分(固化剂)=7：1
6防腐层质量检验
6.1一般规定
防腐层施工必须进行过程及最终质量检验，检验结果做好记录，质量检验所用仪器必须经计量部门鉴定合格，使用前进行校验。
6.2施工过程的质量检验
表面预处理符合设计规定，采用GB/T8923中的标准照片进行目测测定，表面预处理达不到要求时，重新进行表面处理，涂层在涂装一道后进行目测检查，是否有涂刷不均匀、漏刷、不得有气泡、褶皱、分离起皮、流挂等现象。
6.3最终质量检验
防腐涂层全部涂敷完成并固化后，对涂层进行外观、厚度、漏点和粘结务进行检验。
检验结果做好记录。
A、外观检查：防腐涂层全部目测检查。
防腐涂层表面平整，不得有漏涂、发粘、脱皮、所泡和斑痕等缺陷存在。
B、厚度检验符合下列规定：
1、涂层厚度用磁性测厚仪检验，最薄点符合设计要求。
2、检查厚度时，反储罐内壁划分成三个防腐面积相近的部分，检验防腐面积的20％。
以1m2为一个检测区域，每个检测区域至少抽查2个点，布点均匀，每个罐不得少于40个点。
焊缝处的抽测点数不得少于总检测点数的30％。
3、每个检测区域有1个以上不合格的，则该区域为不合格，若不合格区域不超过5％，则以对防腐层厚度低于厚度90％的区域进行复涂；若不合格区域超过5％，则相部位加倍检查。
若加倍检查不合
格区域不超过5％，则对防腐层厚度低于规定厚度90％的区域进行复涂。
4、漏点检查：
采用电火花检漏仪对所有涂层进行全面的漏点检查，检漏电压符合第八条的规定，以无漏点为合格，在连续检测时，检漏电压或火花长度每4小时间校正一次。
探头接触防腐层表面，以约2m/s的速度移动，以不打火花为合格。
对漏点处作记号，以便修补或补涂。
7卫生、安全及环境保护
7.1涂料在装卸及运输过程中严禁剧烈碰撞，防止雨淋、日光曝晒和包装件损坏，运输过程中不得与酸、碱等腐蚀性物品及柴草、纸张等易燃混装，并隔离火源，远离热源。
现场严禁吸烟，场地周围10m内不准进行焊接或明火作业，施工所需照明采用防爆设备。
7.2防腐施工现场必须有完善、有效的消防措施。
防腐施工人员配备防护工作服、防护面具、防护鞋及防护手套等。
施工现场还备有防护药品。
7.3防腐涂层涂敷的安全、环境符合国家现行的有关标准。
7.4离地面2m以上进行施工时，必须制定高处作业的安全防护措施，并严格执行。
