不发火地坪应用试验
不发火,防静电地面做法
不发火,防静电地面做法不发火、防静电地面施工方案●防静电静电给生活、生产带来了很多问题，由其是在生产领域，其危害有二：一是静电干扰精密仪表正常工作状态，导致数据失准；二是静电聚积后产生静电火花，在易燃易爆生产场所导致灾难性事故。
因此，在精密仪表间和防火等级较高场所，国家均要求进行防静电处理。
在防静电处理中，地面作为仪表、设备安置和人员活动的必须接触面，其防静电要求是最为关键和紧要的。
针对防静电功能要求一般讲，仪表场所应采用既时型防静电处理，如防静电地板（导电率103-105Ω）等。
而工业生产场所的地面防静电处理应采用功能性兼备能够耐磨、抗冲击、抗压、抗折弯、不发火、无污染的散耗型（导电率105-109Ω）防静电材料，如NFJ防静电、不发火耐磨地坪材料。
●不发火“不发火”在安全生产领域是个专业词汇，是指物体在摩擦、冲击时不产生火花，其检测方法是在高度干燥暗室条件下用规定转速砂轮摩擦；定质量定高矩钢球自由垂直降落；锤击等摄像观测，无火花发生即为合格。
发火现象同静电火花发生的危害一样，在高危场所如油气、炸药、化学易燃品等厂房、库房容易引发爆炸、火灾等。
因此，应选用合适材料进行不发火地面处理。
国家标准中对防静电地面、不发火地面的检测方法1、防静电地面的检测方法采用数字兆欧表与其他辅助工具配套下使用环境的温度要尽可能的在23℃±8℃，湿度为50℃±5℃的环境（保持此环境24小时）下进行。
检测前应确保要检测的地面清洁，无影响电阻的物质覆在地面表面。
其中两两极间的距离不小于900mm 每46.5㎡的面积必须有不少于5此的测试，检测的依据和方法应严格安：WJ2146-93《兵器工业防静电用品设施验收规程》、WJ2566-2001《兵器工业爆炸危险环境电气安全技术条件》操作、执行。
高危厂房的地面除进行防静电检测验收外，还应进行不发火的验收检测。
防止因撞击产生火花。
2、不发火地面的检测方法环境要求完全暗室的条件下，检测的旁边放一部高速摄像机。
不发火,防静电地面做法
不发火、防静电地面施工方案●防静电静电给生活、生产带来了很多问题，由其是在生产领域，其危害有二：一是静电干扰精密仪表正常工作状态，导致数据失准；二是静电聚积后产生静电火花，在易燃易爆生产场所导致灾难性事故。
因此，在精密仪表间和防火等级较高场所，国家均要求进行防静电处理。
在防静电处理中，地面作为仪表、设备安置和人员活动的必须接触面，其防静电要求是最为关键和紧要的。
针对防静电功能要求一般讲，仪表场所应采用既时型防静电处理，如防静电地板（导电率103-105Ω）等。
而工业生产场所的地面防静电处理应采用功能性兼备能够耐磨、抗冲击、抗压、抗折弯、不发火、无污染的散耗型（导电率105-109Ω）防静电材料，如NFJ防静电、不发火耐磨地坪材料。
●不发火“不发火”在安全生产领域是个专业词汇，是指物体在摩擦、冲击时不产生火花，其检测方法是在高度干燥暗室条件下用规定转速砂轮摩擦；定质量定高矩钢球自由垂直降落；锤击等摄像观测，无火花发生即为合格。
发火现象同静电火花发生的危害一样，在高危场所如油气、炸药、化学易燃品等厂房、库房容易引发爆炸、火灾等。
因此，应选用合适材料进行不发火地面处理。
国家标准中对防静电地面、不发火地面的检测方法1、防静电地面的检测方法采用数字兆欧表与其他辅助工具配套下使用环境的温度要尽可能的在23℃±8℃，湿度为50℃±5℃的环境（保持此环境24小时）下进行。
检测前应确保要检测的地面清洁，无影响电阻的物质覆在地面表面。
其中两两极间的距离不小于900mm每46.5㎡的面积必须有不少于5此的测试，检测的依据和方法应严格安：WJ2146-93《兵器工业防静电用品设施验收规程》、WJ2566-2001《兵器工业爆炸危险环境电气安全技术条件》操作、执行。
高危厂房的地面除进行防静电检测验收外，还应进行不发火的验收检测。
防止因撞击产生火花。
2、不发火地面的检测方法环境要求完全暗室的条件下，检测的旁边放一部高速摄像机。

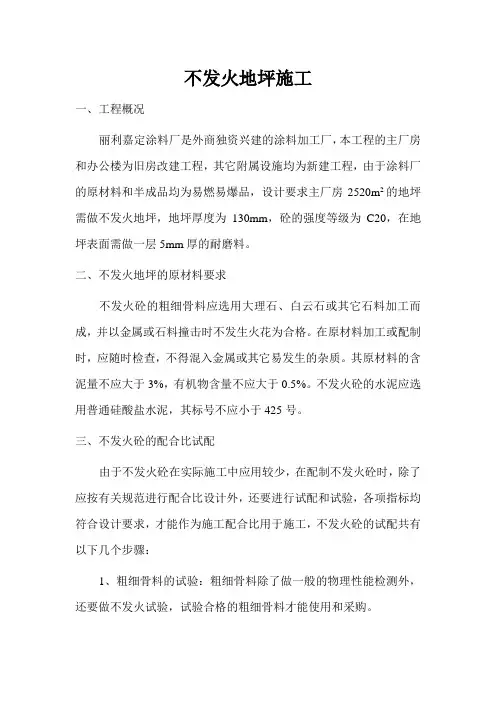

不发火地坪施工
不发火地坪施工一、工程概况丽利嘉定涂料厂是外商独资兴建的涂料加工厂，本工程的主厂房和办公楼为旧房改建工程，其它附属设施均为新建工程，由于涂料厂的原材料和半成品均为易燃易爆品，设计要求主厂房2520m2的地坪需做不发火地坪，地坪厚度为130mm，砼的强度等级为C20，在地坪表面需做一层5mm厚的耐磨料。
二、不发火地坪的原材料要求不发火砼的粗细骨料应选用大理石、白云石或其它石料加工而成，并以金属或石料撞击时不发生火花为合格。
在原材料加工或配制时，应随时检查，不得混入金属或其它易发生的杂质。
其原材料的含泥量不应大于3%，有机物含量不应大于0.5%。
不发火砼的水泥应选用普通硅酸盐水泥，其标号不应小于425号。
三、不发火砼的配合比试配由于不发火砼在实际施工中应用较少，在配制不发火砼时，除了应按有关规范进行配合比设计外，还要进行试配和试验，各项指标均符合设计要求，才能作为施工配合比用于施工，不发火砼的试配共有以下几个步骤：1、粗细骨料的试验：粗细骨料除了做一般的物理性能检测外，还要做不发火试验，试验合格的粗细骨料才能使用和采购。
2、水泥的检验。
3、根据原材料的力学性能，计算配合比。
4、根据计算配合比试拌砼，并将砼试块在标准条件下进行养护。
5、试块养护到28天后再进行强度和不发火试验，如合格，则可发出正式施工配合比。
四、不发火砼施工的注意事项由于不发火砼具有不发火的特性要求，原材料不得掺入任何砂石等杂质。
因而在施工中必须注意以下问题。
1、原材料在采购和运输过程中不得掺入杂质。
2、粗细骨料进入施工现场后要单独堆放在水泥地面上，不得与其它砂石混堆。
3、砼搅拌时对所有的搅拌机、操作工具和运输等都要清洗干净，不得混有普通砼或砂石。
4、由于砼的粗细骨料的级配不是很合理，砼的振捣要密实，砼浇筑后要加强养护，以防产生收缩裂缝。
5、不发火砼施工时除了要做强度试块以外，还要按规范要求做不发火试块。
五、本工程不发火砼的原材料和配合比在本工程中，不发火砼的粗细骨料均采用白云石和白云砂，白云石的粒径为8-10mm，白云砂的粒径为3-5mm。
建筑工程防油不发火地面施工工艺的应用分析
Engineering construction 工程施工275建筑工程防油不发火地面施工工艺的应用分析邓生安(福州铁建建筑有限公司，福建福州 350013)中图分类号：TU75 文献标识码：B 文章编号1007-6344（2018）03-0275-02摘要：从相关工程实践分析，防油不发火地面在实际使用中可有效降低火灾的发生率，满足地面消防防爆的相关要求。
本文首先分析了防油不发火地面的分类及工艺特点，并结合工程实践阐述了不发火地面施工工艺的具体应用，以期能对此类功能要求的地面施工提供一定参考。
关键词：防油不发火地面；施工工艺0引言普通地面在遭遇碰撞或摩擦作用时易产生火花，若地面存在易燃易爆物品，则会引起爆炸、火灾等安全事故的发生，因此，应采用一些不会产生火花的地面材料来控制火灾发生。
防油不发火地面多在码头、油漆厂、军工制造等区域内使用，根据燃烧和爆炸形成的条件，在可燃物、助燃物和点火源这三个因素中，点火源是引起火灾或爆炸危险的关键因素。
在危险度较高的场所中，通常布满各种易燃烧、易爆炸的可燃物，控制火源是预防火灾和爆炸的关键。
因此，《建筑设计防火规范》中将采用不发火地面规避火花的产生作为强制性条文，以从材料材质上避免引起火灾或爆炸事故的发生。
1防油不发火地面的分类及工艺特点1.1防油机理混凝土结构处在浸油环境中，油质会逐渐渗入到水泥石结构内部，降低水泥和粗细骨料间的粘结力，进而造成混凝土疏松，强度有所下降；化工品等渗入地下也会对生态环境造成破坏。
防油渗地面是指在混凝土中加入三氯化铁或其他材料以达到油渗的目的。
1.2不发火地面的种类及特点表1不发火地面的种类及特点分类 构造材料 适用性 局限性不发火金属地面 有色金属材料 材料表面较柔软、致密，不存在静电积聚造价高，耐磨损和耐腐蚀性较差有机材料 与基面整体结合性好、抗油污、耐磨损不利于导走静电，需进行接地处理不发火非金属地面无机材料 造价低，质地坚硬，耐磨损，不存在静电积聚表面粗糙，与基面结合较差1.2.1不发火有机材料地面不发火有机材料地面包括木材、沥青和塑料等，但由于这些材料的导电性差，对导走静电是十分不利的，故这种材料在实际应用中，需同时考虑导走静电的接地装置，即要求在非金属地面体中安装致密接触的金属导线网络。
论不发火地面施工技术
２ ２ 环 氧 砂 浆 不 发 火 地 面 ．
混凝 土 、 浆 、 磨石 、 砂 水 沥青 砂浆 、 沥青 混凝 土 ， 厚度 一 般 其 为 ３ ｍｍ） 木质类 （ ０ ； 所用钉子不 得外露） 橡 皮类 ； Ｉ 菱苦 土类 ；
～
ｌ ０ ｒ ｍｉ。 Ｏ ０ ／ ｎ
磨 骨 料 。封 闭 底 漆 的 施 工 使 用 专 用 工 具 进 行 刮 涂 ， 度 不 厚 ②粗 骨料 的试验 。从 不少 于 ５ Ｏ个 试 件 中 选 出 做 不 发 宜 过 厚 。 刮 涂 时 要 使 用 工 具 均 匀 地 在 基 材 表 面 刮 涂 几 遍 ，
２１１ 材料选择 ．．
２ ２ １ 材 料 选 择 ．．
本 实验采用树 正 ＡＴ—Ｄ ０ ２ ４是 公 司特 别 研制 ， 用于 存 在机 械撞击 的仓 库的不发 火地 坪 。该 产品具有 极好 的抗 冲
击 、 划 伤 性 能 ， 够 经 受 长 期 的 机 械 撞 击 而 不 发 火 、 开 抗 能 不
空调机组 等 。
成 水 ， 而 完 成 释 冷 循 环 ， 到 制 冷 的效 果 。 进 达
２ 冰 蓄 冷空调 工作 的原理
４ 蓄 冰装置 的选 择
空 调 蓄 冷 的原 理 就 在 于 其 是 将 电 网 低 谷 时 间 段 “ 宜 便 在 选 择 蓄 冰 装 置 时需 要 考 虑 到 的几 方 面 如 下 ： １ 确 定 （） 能源” 存起来 ， 处 于需 要用 大 量能 量 的 峰值 时 段 时 ， 储 当 将 蓄 冰 系 统 本 身 的 型 式 、 冷 剂 和 蓄 冰 槽 的 温 度 情 况 ；２ 应 制 （） 事先贮存 的冷 能释 放 出来 ， 足 峰值 时期 负 荷 的要 求 。 目 满 该 做 到 逐 时计 算 蓄 冰 槽 进 、 水 的 温 度 ， 便 更 好 地 调 节 空 出 以 前， 由于 各 国着 力 研 究 空 调 工 程 的 蓄 冷 ， 冷 方 式 种 类 比 较 调 的 运 行 ；３ 根 据 现 有 蓄 冰 系 统 本 身 的 型 式 和 一 些 数 据 进 蓄 （） 多 ， 果 按 贮 存 冷 能 的方 式 来 划 分 的 话 ， 可 以 分 为 显 热 蓄 如 则 步 确 定 蓄 冰 槽 的具 体 型 号 和 具 体 台 数 。 冷和 潜热蓄冷 。 ５ 流蓄 冷空调 装置 容量 确定 在 夜 间 ， 于 电力 负 荷 程 度 很 低 ， 可 以采 用 电 动 制 冷 由 则 在 实 际 中 确 定 蓄 冷 空 调 装 置 容 量 时 ， 该 充 分 的 考 虑 应 机制冷 ， 以使 水 结 冰 ， 而 利 用 冰 的 相 变 潜 热 达 到 冷 量 贮 存 进 制 冷 机 的作 用 ， 了 使 得 制 冷 主 机 装 机 的 容 量 尽 可 能 的 小 ， 为 的 效 果 ； 当 白天 电力 达 到 高 峰 负 荷 时 期 时 ， 可 以 利 用 空 而 便 则应该让其 全天 处 于工 作 状 态 。经 过 不 少 专 家 的 深 入研 调 在 工 作 时 发 出 的 热 量 将 冰 释 冷 ， 而 在 一 定 程 度 上 满 足 进 究 ， 冷 机 制 冷 量 可 以用 如 下 的 公 式 进 行 求 解 ： 制 生产 需要 。
不发火耐磨地坪施工方案
不发火耐磨地坪施工方案一、施工用主材及其特点不发火耐磨地坪工程用的是北京金科复合材料有限公司生产的不发火耐磨地坪材料，主要是由石英砂或金刚砂，高聚物，特殊添加剂特种水泥组成，本产品具有不发火性和较高的耐磨损性，抗冲击，耐潮湿，装饰性强，不起粉，易施工，且遇到冲击或摩擦不产生火花、高密度、不起尘，非金属骨料潮湿环境不锈蚀，地坪表面经连续使用后可增加光滑度等特点。
适用于易燃品仓库、易产生火花的生产区域或易爆工厂、飞机库等防火要求较高的区域。
二、混凝土基础施工要求1、基础混凝土应尽可能选用商品混凝土，其强度至少为C20以上。
2、基础混凝土浇筑速度应该与耐磨地面层的施工速度有一个良好的配比。
3、基础混凝土浇筑时应使用振捣器压实振平。
稍后可用铝合金长尺造平多次。
4、最大碎石直径不超过30mm三、有关混凝土地台建议和注意事项1、混凝土地台施工准备使用碾压机压实地基。
2 、混凝土浇筑1)使用不发火耐磨材料的混凝土地台，应尽可能一次性浇筑至设计标高。
2)使用插入式振捣棒。
3)使用较重的长尺(长尺应宽于钢管以上)多次反复造平地台，作出地台水平。
4)如在原混凝土地面浇筑4〜5mm细石混凝土时，应用角铁设置固定模板，或浇筑临时模板以便控制平整度，混凝土里应放细石或瓜子片为宜，浇筑时地面应清理干净并要求凿毛，以便增加粘附力。
四、？原材料中发火物质的控制：①?所有原材料的储运及运输施工过程中都应该严禁混入在磨檫碰撞中易产生火花的物质(如各种金属及其它种类的石子)。
②?在原料入搅拌机前，所有原料最好再进行一次吸铁检查，特别是水泥，因为水泥中往往有可能在粉磨时混入一些球磨机研磨体的碎片和铁屑。
五、施工工艺1、根据每平方米的设计用量，算出每一跨要求不发火耐磨材料的数量及相应的包数。
将材料按数量堆放在每一跨间，确保每平方米的准确用量。
2、混凝土初凝时（一般在浇筑后3〜4小时，此时人踩上去的脚印深度不超过1cm），用直尺或木抹将地面再次找平。
不发火(防爆的)面层 检验批质量验收记录
检验方法：检查检测报告。
一
般
项
目
5.7.8
面层表面应密实，无裂纹、蜂窝、麻面等缺陷。
检验方法：观察检查。
5.6.13
踢脚线与墙面应紧密结合，高度一致，出墙厚度均匀。
检验方法：用小锤轻击、钢尺和观察检查。
5.6.14
不发火（防爆的）面层的允许偏差应符合本规范表5.1.7的规定。
2
踢脚线上口平直
4
4
3
3
4
4
拉5m线和用钢尺检查
3
缝格平直
3
3
3
2
3
3
表5.1.7
允许偏差
抽检结果
项
次
1.1
最大偏差：
合格点率：
有无严重缺陷：
2.2
3.
检验结果
施工单位
检查结果
专业质量检查员：
年月日
监理单位
验收结论
监理工程师：
(建设方代表)：
年月日
注：1.规范中黑体字为强制性条文。2.检查批的质量验收记录由施工项目专业质量检查员填写，监理工程师组织项目专业质量检查员等进行验收。
检验方法：应按本规范表5.1.7中的检验方法检验。
不发火（防爆的）面层检验批质量验收记录（尾页）
表5.1.7整体面层的允许偏差和检验方法（mm）
项次
项目
允许偏差
检验
方法
水泥混凝土面层
水泥砂浆面层
普通水磨石面层
高级水磨石面层
水泥钢（铁）屑面层
防油渗混凝土和不发火（防爆的）面层
1
表面平整度
5
4
6
2
不发火防静电防爆地坪材料-2023标准
不发火防静电防爆地坪材料1 范围本文件规定了不发火防静电防爆地坪材料的要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于不发火防静电防爆地坪材料的制造、检验。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4100-2015 陶瓷砖GB/T 5464 建筑材料不燃性试验方法GB 18583-2008 室内装饰装修材料胶粘剂中有害物质限量GB/T 23985 色漆和清漆挥发性有机化合物（VOC）含量的测定差值法GB/T 23986-2009 色漆和清漆挥发性有机化合物（VOC）含量的测定气相色谱法GB/T 23990-2009 涂料中苯、甲苯、乙苯和二甲苯含量的测定气相色谱法GB/T 23991 涂料中可溶性有害元素含量的测定JC/T 2653-2022 不发火砂浆JC/T 2711-2022 地坪材料试验方法JG/T 481-2015 低挥发性有机化合物（VOC）水性内墙涂覆材料3 术语和定义JC/T 2540界定的以及下列术语和定义适用于本文件。
不发火防静电防爆地坪材料 misfired antistatic explosion-proof flooring material以混凝土、导电炭、阻燃剂、纳米碳纤维、石粒、粘合剂等为主要成分，具有不发火性、防静电性、阻燃性等特征的地坪材料。
4 要求外观液体组分搅拌后呈均匀状态，固体组分无结块。
性能指标应符合表1的规定。
表1 性能指标有害物质限量 应符合表2的规定。
表2 有害物质限量5 试验方法试件制备按JC/T 2711-2022中第5章的规定进行。
不发火性、防静电性、燃烧性能试件应符合表3的规定。
表3 不发火性、防静电性、燃烧性能试件要求外观液体组分搅拌均匀后目视检查；固体组分取200 g±20 g平铺于玻璃板上，目视检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
白云石不发火地坪中的应用试验
不发火无机材料地面，是采用不发火水泥石砂、细石混凝土、水磨石等无机材料制造，骨料可选用白云石、石灰石、大理石等不发火材料，但这些石料在破碎时多采用球磨机加工。
为防止可能带进的铁屑，在配料前应先用磁棒搅拌石子以吸掉钢屑铁粉，然后配料制成试块进行试验，确认为不发火后才能正式生产。
为了慎重，不发火地面在施工前必须进行试验，一般方法是用装上直径15厘米金刚砂轮的手持式砂轮机，以大约相当于铁质器物从3米高处自由落下时撞击地面的线速度，在暗室或夜间打磨试块进行发火试验，如不产生火花即为合格。
在使用不发火混凝土制作地面时，分格材料不应使用玻璃，而应采用铝或铜条分格。
不发火水磨石地面施工案例
1、工程概况：
本工程为某集团公司火炸药生产车间配套火炸药储存库房，建筑面积296平方米，为甲类仓库、B级防爆要求。
库房内不设采暖电源。
库房外设防爆照明电源，室内外均设消火栓，库房周围有数座生产厂房及库房，均有防爆要求，此库房地面设计要求为C20砼基层上设40mm不发火水磨石地面面层。
2、施工试验
主要试验指标，一是地面强度，一是地面面层不发火。
对于地面基层C20砼有试验室配合比，砼强度报告和现场试验仪器可测定已达到设计要求，大于规范规定的基层最低强度≥1.2Mpa要求，表面洁净，粗糙符合要求。
不发火面层主要依靠骨料调整，在常用质地较软的石材中选择了两种白云石做为试验骨料。
其中一种稍硬，一种较软，为节省工程开支，减少工期，同时采用花岗岩碎石，河卵石及所选两种白云石做为骨料进行对比试验。
试件150×150×40mm，150×300×40mm。
试件标准养护7d后进行不发火试验。
3、试验方法
a、检测标准：
1、试验前的准备。
材料不发火的鉴定，可采用砂轮来进行。
试验的房间应完全黑暗，以
便在试验时易于看见火花。
试验用的砂轮直径为150mm，试验时其转速应为600～1000r／min，并在暗室内检查其分离火花的能力。
检查砂轮是否合格，可在砂轮旋转时用工具钢、石英岩或含有石英岩的混凝土等能发生火花的试件进行摩擦，摩擦时应加l0～20N的压力，如果发生清晰的火花，则该砂轮即认为合格。
2、粗骨料的试验。
从不少于50个试件中选出做不发生火花试验的试件10个。
被选出的试件应是不同表面、不同颜色、不同结晶体、不同硬度的。
每个试件重50～250g，准确度应达到lg。
试验时也应在完全黑暗的房间内进行。
每个试件在砂轮上摩擦时，应加以10～20N 的压力,将任意部分接角砂轮后，仔细观察试件与砂轮摩擦的地方，有无火花发生。
必须在每个试件上磨掉不少于20g后，才能结束试验。
在试验中如没有发现任何瞬时的火花，该材料即为合格。
3、粉状骨料的试验。
粉状骨料除着重试验其制造的原料外，并应将这些细粒材料用胶结料(水泥或沥青)制成块状材料来进行试验，以便于以后发现制品不符合不发火的要求时，能检查原因，同时，也可以减少制品不符合要求的可能性。
b、实际检测：
首先对主要采用的骨料花岗岩碎石、河卵石、两种白云石分别进行试验。
第一次在工厂车间内金刚砂砂轮机上试验，砂轮机直径Φ=300mm，转数2400转/分，以上四种骨料均产生明显火花。
第二次按标准要求，对砂轮进行了调整，在工厂机加车间对金刚砂砂轮进行了加工，做成Φ=150mm砂轮，由于砂轮机转数不能调整至试验要求数值，在机加车间内采用车床可调转数方法试验，分别对以上四种骨料进行试验，并对各种骨料做成的试件试验。
类别骨料名称
1 花岗岩碎石
2 河卵石
3 较硬白云石
4 较软白云石
为甲类仓库、B级防爆要求。
库房内不设采暖电源。
库房外设防爆照明电源，室内外均
砼基层上设40mm不发火水磨石地面面层。
2、施工试验
主要试验指标，一是地面强度，一是地面面层不发火。
对于地面基层C20砼有试验室配合比，砼强度报告和现场试验仪器可测定已达到设计要求，大于规范规定的基层最低强度≥1.2Mpa要求，表面洁净，粗糙符合要求。
不发火面层主要依靠骨料调整，在常用质地较软的石材中选择了两种白云石做为试验骨料。
其中一种稍硬，一种较软，为节省工程开支，减少工期，同时采用花岗岩碎石，河卵石及所选两种白云石做为骨料进行对比试验。
试件150×150×40mm，
150×300×40mm。
试件标准养护7d后进行不发火试验。
3、试验方法
a、检测标准：
1、试验前的准备。
材料不发火的鉴定，可采用砂轮来进行。
试验的房间应完全黑暗，以便在试验时易于看见火花。
试验用的砂轮直径为150mm，试验时其转速应为600～1000r／min，并在暗室内检查其分离火花的能力。
检查砂轮是否合格，可在砂轮旋转时用工具钢、石英岩或含有石英岩的混凝土等能发生火花的试件进行摩擦，摩擦时应加l0～20N的压力，如果发生清晰的火花，则该砂轮即认为合格。
2、粗骨料的试验。
从不少于50个试件中选出做不发生火花试验的试件10个。
被选出的试件应是不同表面、不同颜色、不同结晶体、不同硬度的。
每个试件重50～250g，准确度应达到lg。
试验时也应在完全黑暗的房间内进行。
每个试件在砂轮上摩擦时，应加以10～20N 的压力,将任意部分接角砂轮后，仔细观察试件与砂轮摩擦的地方，有无火花发生。
必须在每个试件上磨掉不少于20g后，才能结束试验。
在试验中如没有发现任何瞬时的火花，该材料即为合格。
3、粉状骨料的试验。
粉状骨料除着重试验其制造的原料外，并应将这些细粒材料用胶结料(水泥或沥青)制成块状材料来进行试验，以便于以后发现制品不符合不发火的要求时，能检查原因，同时，也可以减少制品不符合要求的可能性。
b、实际检测：
首先对主要采用的骨料花岗岩碎石、河卵石、两种白云石分别进行试验。
第一次在工厂车间内金刚砂砂轮机上试验，砂轮机直径Φ=300mm，转数2400转/分，以上四种骨料均产生明显火花。
第二次按标准要求，对砂轮进行了调整，在工厂机加车间对金刚砂砂轮进行了加工，做成Φ=150mm砂轮，由于砂轮机转数不能调整至试验要求数值，在机加车间内采用车床可调转数方法试验，分别对以上四种骨料进行试验，并对各种骨料做成的试件试验。
试块试件的试验结果与骨料基本相同。
通过分析试验结果，有如下结论：
1）粗骨料应利用质地较软材质，不能利用花岗岩和河卵石等较硬骨料，白云石一般均可用做骨料，优先选用质地较软的一种。
2）试件和施工中可利用普通砂做细骨料，但要严格控制砂的粒径不能过大。
3）在骨料质地较软时，应调整颗粒积配，在一定程度上提高面层强度，满足使用要求。
4 施工过程
1）基层要求：
基层混凝土强度在满足设计要求的同时，强度不应低于1.2Mpa，但应洁净、粗糙，有条件时应在做面层时刷混凝土界面剂。
2）骨料准备：
粗骨料选择白云石，优先选用质地较软的一种，进现场后经现场取拌，试验合格后方可进行实际施工配比。
细骨料利用普通砂，积配应与粗骨料做积配试验，共同使用，不得利用过大粒径材料。
水泥利用普通硅酸水泥32.5。
3）分格线、分格条
面层应按一般水磨石地面面层标准设防止混凝土收缩裂缝的分格，按规范要求最大分格不能大于6m×6m。
分格缝嵌缝材料应为不发火材料，如导电橡胶条等，也可利用铜条或铝条。
利用铜条和铝条时应单独使用，不宜混合使用，使用嵌缝条应有可靠连接且与房屋主体工程做成可靠等电位连接。
4）混凝土施工
A 施工前仔细检查金属分格条是否可靠连接。
B 按配合比严格施工
C 面层的抹平工作应在水泥初凝前完成，压光工作在水泥终凝前
完成，打磨要及时不能过早或过晚，
5）养护及使用
在施工完成12h内进行淋水式蓄水养护，养护时间不应小于7d抗压强度应达到5Mp a后方可上人行走，抗压强度达到设计要求后方可正常使用，地面正式使用前应进行实际不发火测试，合格后方可使用。
5、施工注意事项
1）粗骨料白云石为保证不受污染及自身材质较软易出现粉沫，影响强度，使用前宜水洗后使用。
2）细骨料砂应表面粗糙，粒径宜为0.15~5mm，含泥量不应大于3%。
有机物含量不应大于0.5%。
3）严格按试验室配合比施工，不得自行更改，保证施工均匀性
4）分格用材料应为不发火材料，如利用金属条，一般利用铜条或铝条，严禁用玻璃式硬质金属分格条。
5）金属分格条施工前应互相可靠连接，并与房屋主体构成有效等电位连接。
6）分格条不宜用不同种类混合使用。
7）厂房、库房内踢脚线及其它易发生摩擦的部位应同时做不发火处理。
8）除对不发火有特殊要求外，各项施工技术指标均应满足相同地面面层施工验收规范要求。
