硬件设计：接口--USB2.0电路设计

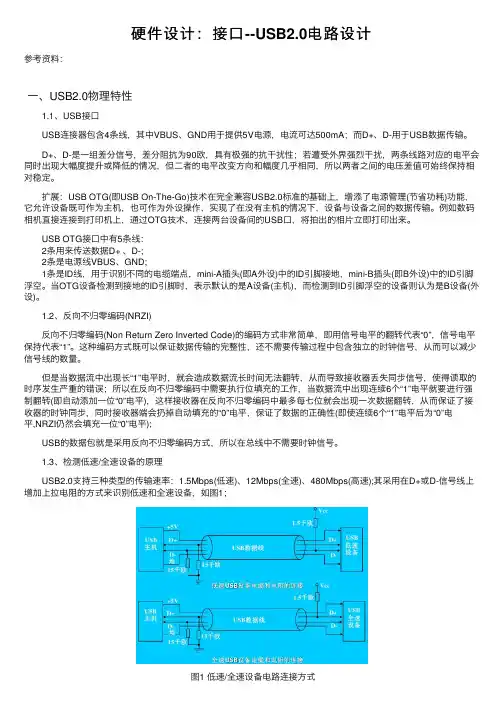

硬件设计：接⼝--USB2.0电路设计参考资料：⼀、USB2.0物理特性 1.1、USB接⼝ USB连接器包含4条线，其中VBUS、GND⽤于提供5V电源，电流可达500mA；⽽D+、D-⽤于USB数据传输。
D+、D-是⼀组差分信号，差分阻抗为90欧，具有极强的抗⼲扰性；若遭受外界强烈⼲扰，两条线路对应的电平会同时出现⼤幅度提升或降低的情况，但⼆者的电平改变⽅向和幅度⼏乎相同，所以两者之间的电压差值可始终保持相对稳定。
扩展：USB OTG(即USB On-The-Go)技术在完全兼容USB2.0标准的基础上，增添了电源管理(节省功耗)功能，它允许设备既可作为主机，也可作为外设操作，实现了在没有主机的情况下，设备与设备之间的数据传输。
例如数码相机直接连接到打印机上，通过OTG技术，连接两台设备间的USB⼝，将拍出的相⽚⽴即打印出来。
USB OTG接⼝中有5条线： 2条⽤来传送数据D+ 、D-; 2条是电源线VBUS、GND; 1条是ID线，⽤于识别不同的电缆端点，mini-A插头(即A外设)中的ID引脚接地，mini-B插头(即B外设)中的ID引脚浮空。
当OTG设备检测到接地的ID引脚时，表⽰默认的是A设备(主机)，⽽检测到ID引脚浮空的设备则认为是B设备(外设)。
1.2、反向不归零编码(NRZI) 反向不归零编码(Non Return Zero Inverted Code)的编码⽅式⾮常简单，即⽤信号电平的翻转代表“0”，信号电平保持代表“1”。
这种编码⽅式既可以保证数据传输的完整性，还不需要传输过程中包含独⽴的时钟信号，从⽽可以减少信号线的数量。
但是当数据流中出现长“1”电平时，就会造成数据流长时间⽆法翻转，从⽽导致接收器丢失同步信号，使得读取的时序发⽣严重的错误；所以在反向不归零编码中需要执⾏位填充的⼯作，当数据流中出现连续6个“1”电平就要进⾏强制翻转(即⾃动添加⼀位“0”电平)，这样接收器在反向不归零编码中最多每七位就会出现⼀次数据翻转，从⽽保证了接收器的时钟同步，同时接收器端会扔掉⾃动填充的“0”电平，保证了数据的正确性(即使连续6个“1”电平后为“0”电平,NRZI仍然会填充⼀位“0”电平); USB的数据包就是采⽤反向不归零编码⽅式，所以在总线中不需要时钟信号。
cyusb3014硬件设计方案
cyusb3014硬件设计方案CYUSB3014是一款高性能USB 3.1 Gen 1外围设备控制器，广泛应用于各种USB接口设备中。
本文将详细介绍CYUSB3014的硬件设计方案，包括电路原理图、PCB布局、供电系统等关键设计要点。
一、总体设计方案CYUSB3014的硬件设计方案主要包括如下几个方面：电源管理、时钟系统、传输接口、外设接口以及调试接口等。
1. 电源管理CYUSB3014采用3.3V供电，需要提供一个稳定可靠的电源系统。
一般建议使用线性稳压器或者开关稳压器来提供3.3V电源，同时要遵循电源滤波、去耦、综合保护等设计原则。
2. 时钟系统CYUSB3014需要外部提供参考时钟，常用的方案是使用晶体振荡器与时钟输入引脚相连，振荡器的频率一般为19.2MHz。
此外，还需要为CYUSB3014提供一个时钟源，用于USB通信的时钟同步。
3. 传输接口CYUSB3014支持USB 3.1 Gen 1传输接口，可通过SuperSpeed USB 连接到主机。
在设计传输接口时，需要合理布局USB差分信号对，保证信号传输的稳定性和可靠性。
此外，还需要为数据线提供合适的阻抗匹配电路，以减少信号损耗。
4. 外设接口CYUSB3014支持多种外设接口，如UART、SPI、I2C等。
在设计外设接口时，需要根据实际需求选择合适的接口类型，并遵循相应的电气规范和信号传输原则。
5. 调试接口为了方便调试和测试，CYUSB3014提供了JTAG调试接口。
在设计时，需要保留JTAG接口的引脚，并为其提供合适的连接器，以便于联机调试和故障排除。
二、电路原理图设计电路原理图是CYUSB3014硬件设计的基础，它展示了CYUSB3014与其他电路元件之间的连接关系。
在绘制电路原理图时，需要清晰标注各个元器件的型号、数值和引脚信息，并按照信号流的方向进行布局。
三、PCB布局设计PCB布局设计是CYUSB3014硬件设计中至关重要的一环，它直接关系到电路的稳定性和性能。

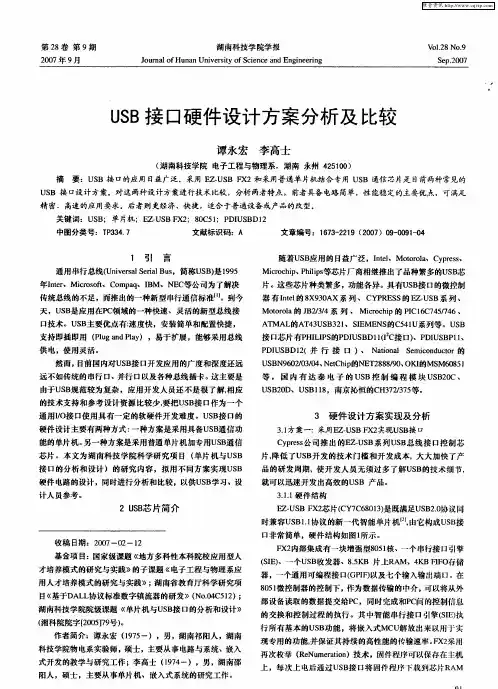

USB接口硬件设计方案分析及比较
１ 引 言
通用 串行总线（ ｎｖｒａ Ｓｒ ｕ ，简称ＵＳ ） １９ Ｕ ｉｅｓｌ ｅ ａ Ｂ ｓ ｉ ｌ Ｂ是 ９ ５
年Ｉｔ 、Ｍｉｒｓｆ ｏ ａ 、Ｉ Ｍ、Ｎ Ｃ ｎｅ ｒ ｃ ｏｔ ｏ 、Ｃ ｍｐ ｑ Ｂ Ｅ 等公司为 了解决 传统总线的不足 ，而推出的一种新 型串行通信标准…。到今
中图分类号 ：Ｔ ３４ ７ Ｐ ３ ． 文献标识码 ：Ａ 文章编号 ：１ ７－ ２ ９（０ ７ ９ ０９ － ４ ６ ３ ２ １ ２０ ）０ － ０ １０ 随着ＵＳ 应用的 日益广泛 ，Ｉｔ 、Ｍｏｏｏａ ｙ ｒｓ、 Ｂ ｎｅ ｌ ｔｒｌ、Ｃ ｐｅｓ Ｍｉｒｃ ｉ、 ｈｌ ｓ ｃｏｈｐ Ｐ ｉｐ等芯片厂商相继推出了品种 繁多 的Ｕ Ｂ ｉ Ｓ 芯
信 号的鉴 定／ 生成等 。采 用８（ １ Ｐ Ｕ Ｂ ２ ０２ ＋ ＤＩ Ｓ ＤＩ 实现 Ｕ Ｂ ５ Ｓ 接
口，可以说是Ｕ Ｂ 口的典型范例。 Ｓ接
图 １ Ｅ ＢＦ ２实现 Ｕ Ｂ接 口硬 件 结 构框 图 ＺＵＳ Ｘ Ｓ
软件即可满足需 求。真正实现 了所谓的 “ ｏｔＳ ｌｔ ｎ Ｓ ｆ ｏｕｉ ”。 ｏ
硬件 电路的设计 ，同时进行分析和 比较 ，以供Ｕ Ｂ 习、设 Ｓ学 计人员参考 。
Ｃ ｐ ｓ公 司推 出的Ｅ － Ｓ ｙｒ ｓ ｅ ＺＵ Ｂ系 列Ｕ Ｂ总线 接 口控 制芯 Ｓ
片， 降低 了ＵＳ Ｂ开发的技术 门槛 和开发成 本，大大加快 了产
品的研发周期，使 开发人 员无须过多 了解 Ｕ Ｂ的技术 细节， Ｓ 就可 以迅速开发 出高效的Ｕ Ｂ 产品。 Ｓ
行 所有基本的Ｕ Ｂ功能 ，将嵌入式ＭＣ Ｓ Ｕ解放出来 以肘 １实 ： 现专 用的功能， 并保证其持续 的高性能的传输速率 。 Ｘ 采用 Ｆ２ 再 次枚举 （ ｅ ｍｅａ ｏ ）技术 ，固件程序 可以保存在主机 Ｒ Ｎｕ ｒｔ ｎ ｉ 上 ，每 次上 电后通过ＵＳ Ｂ接 口将 固件程序下载到芯片Ｒ ＡＭ
