C30混凝土配合比计算书
C30混凝土配合比
C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72.普通混凝土配合比计算书依据《普通混凝土配合比设计规程》(JGJ55-2000)(J64-2000)以及《建筑施工计算手册》。
一、混凝土配制强度计算混凝土配制强度应按下式计算：fcu，0≥fcu，k+1.645σ其中：σ——混凝土强度标准差（N/mm2）。
取σ=5.00（N/mm2）；fcu，0——混凝土配制强度（N/mm2）；fcu，k——混凝土立方体抗压强度标准值（N/mm2），取fcu，k=20（N/mm2）；经过计算得：fcu，0=20+1.645×5.00=28.23（N/mm2）。
二、水灰比计算混凝土水灰比按下式计算：其中：σa，σb——回归系数，由于粗骨料为碎石，根据规程查表取σa=0.46，取σb ＝0.07；fce——水泥28d抗压强度实测值，取48.00（N/mm2）；经过计算得：W/C=0.46×48.00/（28.23+0.46×0.07×48.00）=0.74。
三、用水量计算每立方米混凝土用水量的确定，应符合下列规定：1．干硬性和朔性混凝土用水量的确定：1）水灰比在0.40～0.80范围时，根据粗骨料的品种，粒径及施工要求的混凝土拌合物稠度，其用水量按下两表选取：2）水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。
2．流动性和大流动性混凝土的用水量宜按下列步骤计算：1）按上表中坍落度90mm的用水量为基础，按坍落度每增大20mm用水量增加5kg，计算出未掺外加剂时的混凝土的用水量；2）掺外加剂时的混凝土用水量可按下式计算：其中：mwa——掺外加剂混凝土每立方米混凝土用水量（kg）；mw0——未掺外加剂时的混凝土的用水量（kg）；β——外加剂的减水率，取β=500%。
3）外加剂的减水率应经试验确定。
C30混凝土配合比计算书
C30混凝土配合比计算书一、设计依据1、普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求1、设计坍落度180±20mm；2、混凝土设计强度为30MPa。
三、组成材料1、水泥：P.042.5，28d抗压强度47MPa；2、砂：II区中砂，细度模数2.7；3、碎石：5～25mm合成级配碎石（5～10mm；10～25mm=30%:70%）；4、外加剂：聚羧酸高性能减水剂，掺量1.8%，减水率25%；5、粉煤灰：F-II级粉煤灰；6、粒化高炉矿渣粉：S95级；7、拌和水：饮用水。
四、配合比设计计算(1)计算配制强度(fcu,0)根据公式fcu,0≥fcu,k+1.645δ式中：fcu,0——混凝土试配强度（MPa）fcu,k——设计强度（MPa）δ——标准差，取5试配强度fcu,0=fcu,k+1.645σ=30+1.645×5=38.2(MPa)(2)混凝土水胶比（W/B）W/B=ɑa×fb/(fcu,0+ɑa×ɑb×fb)式中：ɑa，ɑb——回归系数，分别取0.53，0.20，fb——胶凝材料强度。
已知，水泥28d胶砂抗压强度为47.0MPa,方案一，粉煤灰掺量为30%，影响系数取0.75，则胶凝材料强度为：47.0×0.75＝35.3MPa；方案二，矿粉、粉煤灰双掺，各掺20%，影响系数：粉煤灰取0.8矿粉取0.98。
则胶凝材料强度为：47.0×0.8×0.98＝36.8MPa；由水胶比公式求得：方案一：W/B＝0.53×35.3/（38.2＋0.53×0.20×35.3）＝0.45。
方案二：W/B＝0.53×36.8/（38.2＋0.53×0.20×36.8）＝0.46。
（3）确定用水量碎石最大粒径为25mm，坍落度75～90mm时，查表用水量取210kg，未掺外加剂、坍落度180mm时单位用水量为：（180－90）/20×5＋210＝232.5kg/m3。
C30混凝土配合比设计书P042.5
C30混凝土配合比设计书一 设计条件设计条件 1 水泥品种水泥品种南方P .042.5,水泥活性42.5MPa 2 混凝土强度等级混凝土强度等级 C30 3 坍落度坍落度 30~50(mm)4 砂 石 中砂,密度ρs =2570(㎏/m 3);1-3卵石,ρg =2630(㎏/m 3) 5 减水剂减水剂 永利,推荐掺量1.1% 6粉煤灰粉煤灰Ⅱ级灰,密度ρf =2300(㎏/m 3)二 设计依据设计依据1、普通混凝土配合比设计规程(JGJ 55-2000)2、粉煤灰混凝土应用技术规范(GBJ 146-90)3、混凝土结构工程施工及验收规范(GB 50204-2002)4、GBJ107-87（混凝土强度评定标准）（混凝土强度评定标准）5、GB14902-2003（预拌混凝土）（预拌混凝土）6、GB50119-2003混凝土外加剂应用技术规程混凝土外加剂应用技术规程三 混凝土C30初步配合比设计初步配合比设计1 试配强度fcu,o按JGJ55-2000第3.0.1条规定: f cu,o =f cu,k +1.645σf cu,o =30+1.645×4=36.58(MPa) 2水灰比W/C按JGJ55-2000第5.0.3条 W/C= αa ×f ce f ce ---水泥实际强度水泥实际强度f cu,o +αa ×αb ×f ce αa 、αb ---回归系数回归系数W/C= 0.46×42.5=0.52取W/C=0.52 36.58+0.46×0.07×42.53 初步用水量m w0按JGJ55-2000表4.0.1-2规定坍落度50mm 时用水量根据骨料的粒径选择。
径选择。
m w0取165(㎏/m 3)4掺外加剂时用水量m wam wa = m w0×(1-β) 减水剂减水率采用13% m wa ---掺外加剂时用水量掺外加剂时用水量β---外加剂减水率外加剂减水率m wa =165×(1-13%)=144(㎏/m 3)5水泥用量m ca按JGJ55-2000第5.0.6条m ca =m wa /(w/c) m ca =144/0.55=287(㎏/m 3)取287(㎏/m 3)6掺粉煤灰后水泥用量m cf 按GBJ146-90附3-19、3-22式m cf =m ca ×(1-βc )βc ---掺粉煤灰取代水泥系数掺粉煤灰取代水泥系数 取15.0%m cf =287×（1-15.0%）=244(㎏/m 3) 7粉煤灰用量m f按GBJ146-90附3-20式m f =m ca ×βc ×θcm f ---粉煤灰用量粉煤灰用量 θc ---超掺量系数超掺量系数超量系数1.4 m f =244×15.0%×1.4=51(㎏/m 3) 8 确定砂率确定砂率 砂率取Sp=36%9 砼外加剂用量m am a =(m cf +m f ) ×A% m a ---外加剂掺量系数外加剂掺量系数m a =(244+51) ×1.1%=3.3固含量3%用水量:m wa0=144-3.3×（1-3%)=136.2 取141(㎏/m 3)10砂、石用量m sm g 按JGJ55-2000第5.0.8条 m cf +m f +m s +m g +m wa =m cpSp=m s /(m s +m g ) 244+51+m s +m g +3.3+141=2450m s /(m s +m g )=36%得:m s =724 m g =1287(㎏/m 3)11 砼配合比初步确定砼配合比初步确定 m wa0: m cf : m s : m g : m f : m a141:244:724:1287:51:3.312 砼方量估算砼方量估算 m cf /ρc +m f /ρf +m s /ρs +m g /ρg +m a /ρw +0.01a=1244/3100+51/2300+724/2570+1287/2630+141/1000+0.01×1=1=1.023 1.023审核: 设计:。
C30混凝土计算书(按维勃稠度)

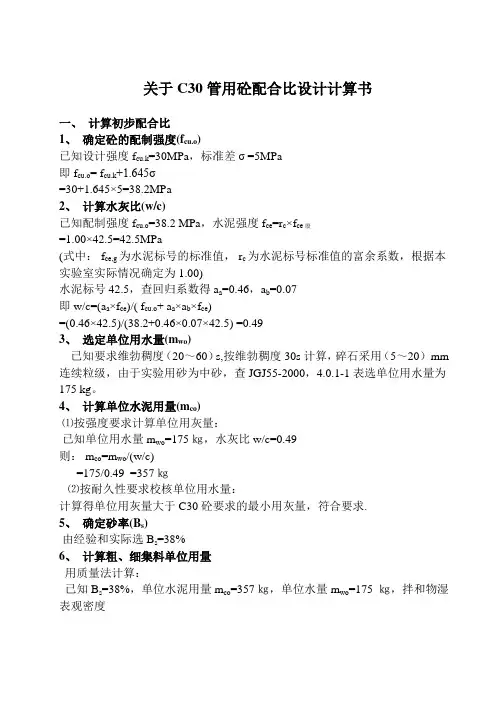

关于C30管用砼配合比设计计算书一、计算初步配合比1、确定砼的配制强度(f cu.o)已知设计强度f cu.k=30MPa，标准差σ =5MPa即f cu.o= f cu.k+1.645σ=30+1.645×5=38.2MPa2、计算水灰比(w/c)已知配制强度f cu.o=38.2 MPa，水泥强度f ce=r c×f ce股=1.00×42.5=42.5MPa(式中： f ce,g为水泥标号的标准值， r c为水泥标号标准值的富余系数，根据本实验室实际情况确定为1.00)水泥标号42.5，查回归系数得a a=0.46，a b=0.07即w/c=(a a×f ce)/( f cu.o+ a a×a b×f ce)=(0.46×42.5)/(38.2+0.46×0.07×42.5) =0.493、选定单位用水量(m wo)已知要求维勃稠度（20～60）s,按维勃稠度30s计算，碎石采用（5～20） mm 连续粒级，由于实验用砂为中砂，查JGJ55-2000，4.0.1-1表选单位用水量为175 kg。
4、计算单位水泥用量(m co)⑴按强度要求计算单位用灰量：已知单位用水量m wo=175㎏，水灰比w/c=0.49则： m co=m wo/(w/c)=175/0.49 =357㎏⑵按耐久性要求校核单位用水量：计算得单位用灰量大于C30砼要求的最小用灰量，符合要求.5、确定砂率(B s)由经验和实际选B s=38%6、计算粗、细集料单位用量用质量法计算：已知B s=38%，单位水泥用量m co=357㎏，单位水量m wo=175 ㎏，拌和物湿表观密度ρc,c=2390㎏/m3，由公式得：m co+m wo+m so+m go=ρc,cm so/( m so+m go)= B s假定湿表观密度ρc,c=2390㎏/m3，得357+175+ m so+m go=2390[m so/( m so+m go)]×100%= 38%则： m so=(ρc,c－m co－m wo) B s=(2390－357－175)×0.38＝706㎏m go=(ρc,－m co－m wo－m so)=2390－357－175－706 =1152㎏7、确定初步配合比由计算所得各单位用水量得Mc：Mw：Ms：Mg＝357：175：607：1125即： 1：0.49：1.98：3.23二、调整工作性,提出基准配合比1、按计算初步配合比试拌30L砼拌和物，各材料用量如下：水泥：357×0.03＝10.71㎏水：175×0.03＝5.25㎏砂：706×0.03＝21.28㎏碎石：1152×0.03＝34.56㎏2、调整工作性按计算材料用量拌制砼，测定维勃稠度31s，粘聚性，保水性均好，满足施工和易性要求。
c30配合比计算书
C30配合比设计计算书一、执行标准：1、JGJ55-2011 《普通混凝土配合比设计规程》，2、DB33T999-2016 《公路普通混凝土配合比设计规程》3、JTG/T F50-2011 《公路桥梁技术规范》，4、设计图纸。
二、原材料1、水泥：嘉善天凝南方水泥有限公司生产P.O 42.52、粉煤灰：平湖月松建材生产F类Ⅱ级灰3、外加剂：嘉兴宁春生产NC-1高性能减水剂，减水率25%。
4、细集料：洞庭湖产中砂，细度模数2.775、粗集料：上海产4.75-16mm、15-31.5mm碎石6、水：地表水二、配合比设计（一）、计算初步配合比1、确定混凝土的配置强度（f cu.0）已知设计强度f cu.k=30.0KPa，标准差σ=5.0MPa 即 f cu.o=f cu.k+1.645σ=30+1.645×5.0=38.2MPa2、计算水胶比（W/B）已知配制强度f cu.0=38.2MPa，水泥28d强度f ce=γ cf ce.g=1.16×42.5=49.3MPa，粉煤灰掺量为20%，超量系数为1.2，影响系数为γf为0.8，胶凝材料28d抗压强度f b=49.3×0.8=39.44MPa，回归系数a a=0.53，a b=0.20，则W/B=(a a×f b) / （f cu.o+a a×a b×f b)=（0.53×39.44）/ (38.2+0.53×0.20×39.44）=20.903 / 42.381 = 0.49设计图纸要求水胶比最大不能超过0.45，取W/B=0.453、选定单位用水量（m wo）已知要求塌落度为140-180mm，故设初始计塌落度应为160mm。
碎石采用4.75-31.5mm连续级配，根据JGJ55-2011，查5.2.1-2表选单位用水量为205Kg，由于实验用砂为中砂，故未掺外加剂时，单位用水量为：M wo=205+（180-90）×5/20=230 (kg)当掺减水率为25%的高性能减水剂NC-1，单位用水量为：M w=230×(1-25%) = 172 (kg)4、计算单位水泥用量（m bo）(1) 按强度要求计算单位用灰量：已知单位用水量M w=172（Kg），水灰比W/B=0.45，则M bo=M w / (W/B) = 172 / 0.45 = 382 (Kg)粉煤灰掺量为20%，超量系数为1.2，则粉煤灰用量M fo=m bo×20% = 382×20%×1.2 = 92 (Kg)则实际水泥用量m co=m bo-m fo = 290 (Kg)(2)按设计图纸校核水泥用量，计算的单位用灰量大于C30混凝土要求的最小用灰量（380Kg），符合要求。
C30混凝土配合比
C30水：175kg水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72.普通混凝土配合比计算书依据《普通混凝土配合比设计规程》(JGJ55-2000)(J64-2000)以及《建筑施工计算手册》。
一、混凝土配制强度计算混凝土配制强度应按下式计算：fcu，0≥fcu，k+1.645σ其中：σ——混凝土强度标准差（N/mm2）。
取σ=5.00（N/mm2）；fcu，0——混凝土配制强度（N/mm2）；fcu，k——混凝土立方体抗压强度标准值（N/mm2），取fcu，k=20（N/mm2）；经过计算得：fcu，0=20+1.645×5.00=28.23（N/mm2）。
二、水灰比计算混凝土水灰比按下式计算：其中：σa，σb——回归系数，由于粗骨料为碎石，根据规程查表取σa=0.46，取σb ＝0.07；fce——水泥28d抗压强度实测值，取48.00（N/mm2）；经过计算得：W/C=0.46×48.00/（28.23+0.46×0.07×48.00）=0.74。
三、用水量计算每立方米混凝土用水量的确定，应符合下列规定：1．干硬性和朔性混凝土用水量的确定：1）水灰比在0.40～0.80范围时，根据粗骨料的品种，粒径及施工要求的混凝土拌合物稠度，其用水量按下两表选取：2）水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。
2．流动性和大流动性混凝土的用水量宜按下列步骤计算：1）按上表中坍落度90mm的用水量为基础，按坍落度每增大20mm用水量增加5kg，计算出未掺外加剂时的混凝土的用水量；2）掺外加剂时的混凝土用水量可按下式计算：其中：mwa——掺外加剂混凝土每立方米混凝土用水量（kg）；mw0——未掺外加剂时的混凝土的用水量（kg）；β——外加剂的减水率，取β=500%。
3）外加剂的减水率应经试验确定。
C30混凝土配合比计算书
混凝土配合比设计不是仅仅通过计算可以完成的，实际上，配合比设计是一门试验技术，试验才是配合比设计的关键。
混凝土配合比计算是为试验服务的，目的就是将试验工作压缩到一个较小的范围。
配合比计算也就是找符合目标的近似值，使试验工作更为简捷、准确和减少试验量。
一、设计依据普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求（1）设计坍落度180±20mm；（2）混凝土设计强度为30MPa。
三、原材料（1）水泥：P.042.5，28d胶砂抗压强度48.6MPa，安定性合格；（2）砂：II区中砂，细度模数2.6；（3）碎石：最大粒径25mm,连续级配；（4）外加剂：聚羧酸高性能减水剂，固含量12%，掺量1.8%，减水率25%；（5）粉煤灰：F-II级粉煤灰，细度18.3%，需水量比99%；（6）粒化高炉矿渣粉：S95级，流动度比98%，28d活性指数101%；（7）拌和水：饮用水。
四、配合比设计计算(一)计算配制强度(f cu,0)由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差σ为5.0MPa。
表4.0.2 标准差σ值（MPa）混凝土强度标准≤C20 C25~C45 C50~C55 值Σ 4.0 5.0 6.0根据公式f cu,0≥f cu,k+1.645δ式中：f cu,0——混凝土试配强度（MPa）f cu,k——设计强度（MPa）δ——标准差，取5试配强度：f cu,0= f cu,k+1.645σ≥30+1.645×5≥38.2(MPa)(二)混凝土水胶比（W/B）（1）确定矿物掺合料掺量应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定矿物掺合料掺量。
表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（%）采用硅酸盐水泥采用普通硅酸盐水泥粉煤灰≤0.40 45 35＞0.40 40 30粒化高炉矿渣粉≤0.40 65 55 ＞0.40 55 45钢渣粉－30 20 磷渣粉－30 20 硅灰－10 10 复合掺合料≤0.40 65 55＞0.40 55 45 注：1 采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2 复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3 在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。
C30普通混凝土配合比
C30普通混凝土配合比计算书一、设计依据：1、鹤辉高速公路《招标文件》（技术规范）；2、《普通混凝土配合比设计规程》（JGJ55-2011）；3、《公路桥涵施工技术规范》（JTG/TF50-2011）；二、设计要求1、强度要求：设计强度30MPa；2、使用部位:桥梁、涵洞、防护、排水3、坍落度要求：100-140 mm；4、施工工艺：机械搅拌；5、养护条件：温度20±2o C,湿度＞95%。
三、砼配合比用原材料1、水泥：太阳石P.O42.5，经检验符合规范要求；见附表。
2、细集料：机制砂，产地辉县东砂岗，表观密度2.730 g/cm3,堆积密度为1.531g/cm3，细度模数M X=2.77，符合级配要求；见附表。
3、粗集料：碎石，产地辉县永新建材厂，表观密度2.670g/cm3,压碎值11.2%，级配4.75-31.5mm，其中4.75-9.5mm掺25%，9.5-19mm掺43%，16-31.5mm掺32%，符合级配要求；见附表。
4、水：饮用水；四、初步计算配合比1、确定试配强度f cu,0设计要求混凝土强度f cu，k=30MPa，混凝土强度标准差取δ=5.0 则：f CU，k+1.645δ=30+1.645Χ5.0=38.2MPa2、确定水胶比W/Bａ、计算水泥实际强度f ce所采用水泥28天抗压强度实测值f ce暂时没有资料，水泥强度等级值的富余系数按常规取r c=1.16则f ce=1.16Χ42.5=49.3MPab、计算水胶比因为本单位没有混凝土回归系数统计资料，其回归系数按表查取a a=0.53 a b=0.20W/B=（a a·f ce）/（f cu,o+a a·a b·f ce）=（0.53Х49.3）÷（38.2+0.53Х0.20Х49.3）=0.60C.确定水胶比经试拌0.48水胶比的坍落度、和易性、保水性等各项性能均满足施工要求，因此选择水胶比为0.483、确定单位用水量m wo根据混凝土拌和物设计坍落度100—140mm，碎石最大粒径31.5mm，确定单位用水量184kg/m3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C30混凝土配合比计算书
一、配制混凝土所用材料
1、水泥——采用赤峰远航水泥有限责任公司生产的强度等级为42.5Mpa的普通硅酸盐水泥，已检各项指标合格。
2、碎石——采用雁峰碎石厂生产的碎石，按5—16碎石占55%，16—31.5mm碎石占45%的比例掺配，混合料经筛分试验，符合5—31.5mm连续级配要求，碎石的各项指标已检合格。
3、砂——采用京峰砂场河砂，属中砂，细度模数Mx＝3.0，其它各项指标已检合格。
4、水——采用工地饮用水。
二、确定混凝土的配制强度(fcu,o)
设计要求混凝土强度fcu,k=25Mpa,无历史统计资料，查表标准差σ＝5.0Mpa，混凝土的配制强度fcu,o=30＋1.645×5＝38.2 Mpa。
三、计算混凝土水灰比(W/C)
1、按强度要求计算水灰比
（1）计算水泥实际强度fce=Rc×fce,k=1.10×42.5=46.8Mpa。
（2）计算混凝土水灰比：本单位无混凝土强度加归系数统计资料，其回归系数按表查取A＝0.46 B＝0.07
W/C＝Afce÷(fcu,o＋ABfce)
＝0.46×46.8÷（38.2＋0.46×0.07×46.8）＝0.54
2、根据混凝土所处环境条件及其强度和耐久性要求，采用水灰
比0.54
四、选定单位用水量(mωо)
要求混凝土拌和物坍落度30—50 mm，碎石最大粒径为31.5mm，查表确定用水量mωо＝190kg/m3
五、计算单位水泥用量(m co)
m co= mωо/(W/C)=190/0.54=352kg/ m3
六、确定砂率(βs)
根据碎石最大粒径31.5mm，水灰比为0.54，砂率选定38%。
七、采用密度法计算砂(m so)和碎石(m go)的材料用量。
m co＋m so＋m go＋mωо＝ρcp
m so/ (m so＋m go)×100＝βs
假定ρcp＝2400kg/m3
m so＝650 kg/m3
m go＝1208 kg/m3
m co:m so:m go:mωо＝377：692：1128：203＝1：1.84：2.99：0.54
八、提出基准配合比
1、计算试拌材料用量
按计算材料用量拌制混凝土拌合物，实测坍落度为20mm，不满足施工和易性要求，因此在保证水灰比0.54不变的前提下，增加7%的水泥浆，按调整后的配合比（m co:m so:m go:mωо＝377：692：1128：203）试拌30L混凝土拌合物，各种材料用量：
水泥：11.310kg
砂：20.760kg
碎石：33.840kg
水： 6.090kg
按计算材料用量拌制混凝土拌合物，实测坍落度为44mm，满足施工和易性要求，此配合比为基准配合比。
九、试验室配合比
采用基准配合比的水灰比0.54为准，增减2%的水灰比，按0.56、0.54、0.52三个水灰比拌制混凝土拌合物。
配合比一览表
十、确定最佳水灰比
最后确定最佳水灰比为0.54，其配合比为：
m co:m so:m go:mωо＝377：684：1116：203＝1：1.84：2.99：0.54。
