光伏微型逆变器并网控制系统分析

合集下载

微网的光伏系统并网运行和离网运行的控制策略

微网的光伏系统并网运行和离网运行的控制策略

微网的光伏系统并网运行和离网运行的控制策略【摘要】光伏微网逆变器分为并网运行和离网运行双模式。

本文详细分析和研究微网逆变器的控制策略,确定了在离网工作模式下的电压闭环控制策略和在并网工作模式下的瞬时电流控制策略。

根据选定的控制策略分别对其控制系统进行了建模仿真和相关参数的设计,并利用Matlab/Simulink软件对并网和离网模式以及两种模式之间的相互切换进行仿真,仿真结果证明了本文所采用的控制方法的正确性和有效性。

【关键词】光伏微网;微网逆变器;并网;离网微网是一种由负荷和各种微型电源共同组成的系统,它可以同时提供电能和热量。

光伏微网发电技术是介于离网型光伏发电和并网型光伏发电之间的前沿技术,既结合了两种技术优点,又克服了并网型光伏发电只能将能量输送到电网所带来的缺陷,并且可以解决离网型光伏发电效率低下的问题,在国际上受到了广泛的重视,有实际的研究价值。

1.微网逆变器的工作模式1.1 并网工作模式在太阳光照充足的情况下,微网逆变器一般工作于并网模式,除了保证本地重要负载正常工作外,还可把多余的电能输送给电网,可等效于传统的并网型逆变器。

根据控制对象的不同,并网逆变器的输出控制方式有电压控制和电流控制两种,在逆变器与电网进行并联运行时,电网可看作一个容量无穷大的交流电压源,如果用电压型控制,则与电网之间很容易产生环流,所以并网逆变器的输出经常采用电流型控制,只要将逆变器的输出电流跟踪电网电压,同时设定输出电流的大小,就可以实现稳定并网运行,其控制方法相对简单,效果也较好。

1.2 离网工作模式具有离网单独运行的能力是微网逆变器最重要的特点之一。

当电网出现故障时,信号采样电流检测到电网故障,发出电网故障信号,经过DSP处理,发出指令,微网逆变器切换到离网模式,通过断开静态开关,利用蓄电池的储能,为本地重要负荷提供不间断供电,保证重要负荷供电的可靠与稳定。

微网逆变器离网运行的输出控制法也可分为电流型控制法和电压型控制法。

光伏并网逆变器控制策略的研究

光伏并网逆变器控制策略的研究

光伏并网逆变器控制策略的研究
光伏并网逆变器作为光伏发电系统中的重要组成部分,其控制策略的合理性直接影响系统稳定性、输出效率及线路积分,因此,研究光伏并网逆变器控制策略至关重要。

一般来说,光伏并网逆变器的控制策略主要包括电压控制、功率控制及谐波抑制等方面。

电压控制主要是保障逆变器输出电压的稳定,避免电压波动过大带来的不良影响。

在此过程中,可以采用PID控制算法等方法进行电压的调节控制,从而实现输出电压的稳定。

功率控制主要是控制逆变器的输出功率,保障其输出功率满足系统需求并充分利用太阳能资源。

在此过程中,需要对太阳能产生的电能进行有效捕捉,同时又要保障逆变器输出的电能对系统的影响最小。

一般可采用MPPT跟踪、脉冲宽度调制等方法进行功率控制。

谐波抑制方面主要是控制光伏并网逆变器输出的谐波,避免谐波对系统稳定性的不良影响。

在此过程中,可采用滤波器等方法进行谐波的抑制处理。

总之,在光伏并网逆变器控制策略研究过程中,需要对光伏发电、逆变器控制及电力系统等方面进行深入研究,以实现光伏发电系统的高效、稳定运行。

光伏并网系统结构及单相并网逆变器并网控制方法

光伏并网系统结构及单相并网逆变器并网控制方法

光伏并网系统结构及单相并网逆变器并网控制方法1.1 光伏并网系统结构分析光伏并网系统的结构方面其主要是通过并网逆变器以及光伏阵列等继电爱护装置所构成,并网逆变器主要是把光伏电池所发的电能逆变成正弦电流并入到电网当中,而电压型的逆变器则是通过电力电子开关器件连接电感所构成,并且是通过脉宽调制形式来向电网进行送电的。

其中的光伏列阵构成要素则是在并网系统当中比较重要的部件,主要就是把光能转换成电能;除此之外还有掌握器以及继电爱护装置,前者是光伏发电系统的核心部件,掌握器主要是对光伏电池最大功率点跟踪掌握,保证电能间的平衡,而后者则是对光伏系统以及电力网平安性的保证。

1.2 单相并网逆变器并网掌握方法探究为能够将并网逆变器的性能得到有效提升,对并网掌握的方法主要就是电流跟踪掌握方法,在这一方法中的电流滞环掌握法是较为常用的。

在电流滞环掌握方法的原理上主要就是把实际电流信号和所需给定指令电流信号加以比较,假如是输出电流处在正弦波上半周期电流信号比滞环电流限定上限大,就可通过T2、T3管进行导通,这样就能够使得电流信号由此而减小。

滞环电流的掌握系统主要就是双闭环结构,其外环是直流电压掌握环,而内环则是沟通电流掌握环,滞环电流掌握核心就是通过电流差值进行掌握开关管的占空比,所以在实时性方面就能够有讲好的呈现。

再有就是固定开关频率法,这一掌握方法主要是将所给定正弦参考电流信号和实测电流信号进行比较,在得到的误差经过电流掌握器进行处理之后和固定频率三角波信号实施比对,产生谐波的频率在固定开关频率掌握作用下是固定的,可通过设计对某频段滤波器使其频段谐波能够最大化衰减,这一方法功率管开关的消耗也相对较少。

虽然这一掌握方法有着肯定的缺陷但经过优化就能够解决实际的问题,主要是在之前的基础上进行添加电压前馈,从而来让电流无差时保持输出的状态,最终产生所需要的信号。

光伏逆变器的电网并网控制与性能优化

光伏逆变器的电网并网控制与性能优化

光伏逆变器的电网并网控制与性能优化光伏逆变器的电网并网控制与性能优化是光伏发电系统中的重要环节,它直接影响着光伏发电系统的运行效率、功率质量和安全可靠性。

本文将从电网并网控制的原理、性能优化的方法以及未来发展趋势等方面进行讨论。

光伏逆变器是将太阳能光伏电池板产生的直流电转换成交流电,并连接到电网上的装置。

光伏逆变器的电网并网控制是指在太阳能光伏发电系统中,将逆变器的输出电能与电网的相电压、频率同步,实现电能的双向流动。

在电网并网控制中,一个重要的目标是保持逆变器的输出电流与电网电流的相位和频率同步。

为了实现这个目标,可以采用PI控制器来调节逆变器的输出电流,使其与电网的电流同相位。

另外,为了实现电能的双向流动,还需要设计电流注入控制策略,使得逆变器输出的电流能够按需注入到电网中。

此外,性能优化也是光伏逆变器电网并网控制的一个重要方面。

性能优化的目标是提高光伏逆变器系统的运行效率和功率质量,减少能源损失。

首先,可以通过最大功率点跟踪(MPPT)技术来实时监测太阳能电池板的工作状态,调整电池板的工作点,以获得最大的功率输出。

其次,可以采用模拟控制和电流控制技术来实现对逆变器的输出电流和电压的精确控制,以提高电能的变换效率。

此外,还可以通过优化逆变器的电路拓扑结构和使用高效的开关元件来降低能量损耗。

未来光伏逆变器的电网并网控制和性能优化仍然面临一些挑战和发展趋势。

首先,随着光伏发电系统规模的逐渐扩大,电网的稳定性和容纳能力成为一个重要问题。

因此,需要设计更加灵敏的控制策略和技术,以保证光伏逆变器与电网的稳定运行。

其次,随着可再生能源的逐渐普及,光伏逆变器还需要与其他能源源进行协调和并网。

因此,需要研究跨能源系统的控制算法和策略,以实现能源的高效利用和优化管理。

总之,光伏逆变器的电网并网控制与性能优化在光伏发电系统中具有重要的意义。

通过采用合适的控制策略和技术,可以实现光伏逆变器与电网的稳定运行、提高能源利用效率和功率质量。

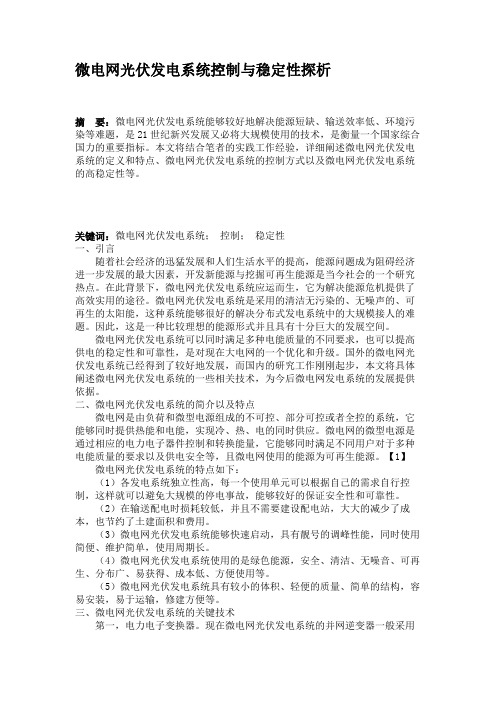

微电网光伏发电系统控制与稳定性探析概要

微电网光伏发电系统控制与稳定性探析概要

微电网光伏发电系统控制与稳定性探析摘要:微电网光伏发电系统能够较好地解决能源短缺、输送效率低、环境污染等难题,是21世纪新兴发展又必将大规模使用的技术,是衡量一个国家综合国力的重要指标。

本文将结合笔者的实践工作经验,详细阐述微电网光伏发电系统的定义和特点、微电网光伏发电系统的控制方式以及微电网光伏发电系统的高稳定性等。

关键词:微电网光伏发电系统;控制;稳定性一、引言随着社会经济的迅猛发展和人们生活水平的提高,能源问题成为阻碍经济进一步发展的最大因素,开发新能源与挖掘可再生能源是当今社会的一个研究热点。

在此背景下,微电网光伏发电系统应运而生,它为解决能源危机提供了高效实用的途径。

微电网光伏发电系统是采用的清洁无污染的、无噪声的、可再生的太阳能,这种系统能够很好的解决分布式发电系统中的大规模接人的难题。

因此,这是一种比较理想的能源形式并且具有十分巨大的发展空间。

微电网光伏发电系统可以同时满足多种电能质量的不同要求,也可以提高供电的稳定性和可靠性,是对现在大电网的一个优化和升级。

国外的微电网光伏发电系统已经得到了较好地发展,而国内的研究工作刚刚起步,本文将具体阐述微电网光伏发电系统的一些相关技术,为今后微电网发电系统的发展提供依据。

二、微电网光伏发电系统的简介以及特点微电网是由负荷和微型电源组成的不可控、部分可控或者全控的系统,它能够同时提供热能和电能,实现冷、热、电的同时供应。

微电网的微型电源是通过相应的电力电子器件控制和转换能量,它能够同时满足不同用户对于多种电能质量的要求以及供电安全等,且微电网使用的能源为可再生能源。

【1】微电网光伏发电系统的特点如下:(1)各发电系统独立性高,每一个使用单元可以根据自己的需求自行控制,这样就可以避免大规模的停电事故,能够较好的保证安全性和可靠性。

(2)在输送配电时损耗较低,并且不需要建设配电站,大大的减少了成本,也节约了土建面积和费用。

(3)微电网光伏发电系统能够快速启动,具有靓号的调峰性能,同时使用简便、维护简单,使用周期长。

#一款小功率光伏并网逆变器控制

#一款小功率光伏并网逆变器控制

一款小功率光伏并网逆变器控制的设计引言21世纪,人类将面临着实现经济和社会可持续发展的重大挑战。

在有限资源和保护环境的双重制约下能源问题将更加突出,这主要体现在:①能源短缺;②环境污染;③温室效应。

因此,人类在解决能源问题,实现可持续发展时,只能依靠科技进步,大规模地开发利用可再生洁净能源。

太阳能具有储量大、普遍存在、利用经济、清洁环保等优点,因此太阳能的利用越来越受到人们的广泛重视,成为理想的替代能源。

文中阐述的功率为200W太阳能光伏并网逆变器,将太阳能电池板产生的直流电直接转换为220V/50Hz的工频正弦交流电输出至电网。

系统工作原理及其控制方案1 光伏并网逆变器电路原理太阳能光伏并网逆变器的主电路原理图如图1所示。

在本系统中,太阳能电池板输出的额定电压为62V的直流电,通过DC/DC变换器被转换为400V直流电,接着经过DC/AC逆变后就得到220V/50Hz的交流电。

系统保证并网逆变器输出的220V/50Hz正弦电流与电网的相电压同步。

图1 电路原理框图2 系统控制方案图2 主电路拓扑图图2为光伏并网逆变器的主电路拓扑图,此系统由前级的DC/DC变换器和后级的DC/AC逆变器组成。

DC/DC变换器的逆变电路可选择的型式有半桥式、全桥式、推挽式。

考虑到输入电压较低,如采用半桥式则开关管电流变大,而采用全桥式则控制复杂、开关管功耗增大,因此这里采用推挽式电路。

DC/DC 变换器由推挽逆变电路、高频变压器、整流电路和滤波电感构成,它将太阳能电池板输出的62V的直流电压转换成400V的直流电压。

DC/AC逆变器的主电路采用全桥式结构,由4个MOS管(该管内部寄生了反并联的二极管>构成,它将400V的直流电转换成为220V/50Hz的工频交流电。

2.1 DC/DC变换器控制方案图3 DC/DC变换器的控制框图DC/DC变换器的控制框图如图3所示。

控制电路是以集成电路SG3525为核心,由SG3525输出的两路50kHz的驱动信号,经门极驱动电路加在推挽电路开关管Q1和Q2的门极上。

光伏并网逆变器的分析与研究

光伏并网逆变器的分析与研究前言随着能源危机的逐渐加剧,传统的化石能源已经不足以满足全球日益增长的能源消耗需求。

因此,新能源技术的发展已经成为全世界范围内的热门话题。

其中,太阳能光伏发电被认为是未来最有潜力的能源之一。

而光伏发电系统中的逆变器则是集电、控制和使能的核心设备之一。

逆变器的功能逆变器的主要功能是将直流电(DC)转换为交流电(AC)。

在光伏发电的过程中,太阳能光线被光伏电池板吸收,产生直流电,而逆变器则将直流电转换为交流电,并将其输送到电网中。

同时,逆变器还有一些额外的功能和保护机制,如最大功率点追踪(MPPT)、短路保护、过载保护等。

光伏逆变器的构成光伏逆变器通常由两个主要部分组成:输入电路和输出电路。

输入电路通常包括多个独立的光伏电池板,而输出电路则是将直流电转换为交流电并将其输送到电网中。

光伏逆变器的工作原理光伏逆变器的工作原理是将直流电转换为交流电的过程。

逆变器通过将直流电波形转换为类似正弦波的交流电波形,将直流电输入到磁性物质中的电路中,并在其中产生变化的磁场。

变化的磁场会重新激发电路中的电流,这个电流也会随着磁场的变化而变化。

逆变器会使用这个电流来产生交流电。

光伏逆变器的分类在光伏逆变器的分类中,按照输出波形分类,可以分为三类:正弦波逆变器、修正正弦波逆变器和方波逆变器。

正弦波逆变器产生的波形是类似于电网提供的清洁交流电的波形;修正正弦波逆变器则是类似于正弦波逆变器,但也包括一些谐波波形;方波逆变器则是最简单和最便宜的逆变器类型。

光伏逆变器的优点和缺点光伏逆变器的优点是效率高、噪音小、长期稳定性强。

但同时,光伏逆变器也存在着一些缺点,如对光照强度和温度的敏感性、高温下的效率损失以及部分逆变器可能会出现干扰电磁信号等问题。

光伏逆变器技术研究的发展方向随着全球多国政策支持和科技研发的推动,太阳能光伏电站市场发展迅速。

目前,光伏逆变器产业正处于迅速发展期,各大企业争相开发新技术来提高光伏逆变器的效率和寿命。

光伏逆变器的并网控制策略研究

光伏逆变器的并网控制策略研究光伏逆变器是将太阳能光电转换系统输出的直流电转换成交流电的关键设备。

在光伏发电系统中,光伏逆变器起着重要的作用,它能够将光伏阵列产生的直流电转换成符合电网要求的交流电并注入电网中。

光伏逆变器的并网控制策略是光伏发电系统中一个重要的研究方向。

并网控制策略主要包括功率控制策略、电压控制策略和频率控制策略等。

其中,功率控制策略是光伏逆变器的核心控制策略之一。

功率控制策略是光伏逆变器保持光伏阵列输出功率稳定并满足电网要求的方法。

光伏阵列的输出功率受到太阳辐照度的影响,受到阴影和天气等因素的影响。

因此,光伏逆变器需要根据光伏阵列的实时输出功率来调整自身的运行状态,保持输出功率的稳定。

常见的功率控制策略有最大功率点跟踪(MPPT)控制策略和功率反馈控制策略。

最大功率点跟踪控制策略通过调整光伏阵列的工作点,使得光伏阵列的输出功率达到最大值。

而功率反馈控制策略则通过测量光伏阵列的输出功率,将其与设定的目标功率进行比较,调整逆变器的输出功率使其等于目标功率。

电压控制策略是光伏逆变器保持电网电压稳定的方法。

电网电压稳定对于电力系统的稳定运行至关重要,因此,光伏逆变器需要根据电网的电压变化来调整自身的运行状态,保持电网电压的稳定。

常见的电压控制策略有无功电流注入控制策略和电压敏感无功调节控制策略。

无功电流注入控制策略是指根据电网的功率因数需求,通过调节逆变器的无功电流来维持电网的电压稳定。

而电压敏感无功调节控制策略则是通过测量电网的电压,将其与设定的电压参考值进行比较,调整逆变器的无功输出来维持电网的电压稳定。

频率控制策略是光伏逆变器保持电网频率稳定的方法。

电网频率稳定同样对电力系统的运行具有重要意义。

因此,光伏逆变器需要根据电网的频率变化来调整自身的运行状态,保持电网频率的稳定。

常见的频率控制策略有有功电流注入控制策略和频率敏感有功调节控制策略。

有功电流注入控制策略是指根据电网的频率偏差,通过调节逆变器的有功电流来维持电网的频率稳定。

光伏电站并网逆变器系统介绍

光伏电站并网逆变器系统介绍一、光伏电站介绍光伏电站是一种能够利用太阳能转化为电能的设备,通过将太阳能转化为直流电能,再通过逆变器将直流电能转换为交流电能,以供电网使用。

光伏电站通常由太阳能光伏电池板、电池板支架、并网逆变器、组电池、接线柜等组成。

光伏电站具有环保、可再生、无噪音等特点,被广泛应用于企事业单位、工业用电和家庭光伏发电等领域。

1.并网逆变器系统功能并网逆变器是光伏电站的关键设备之一,主要功能是将光伏电池板的直流电能转换为电网的交流电能,实现电能的输出和供应。

并网逆变器系统能够满足光伏电站的发电需求,同时还能够实现电网的自动监测和电能负荷平衡,保证电网的安全和稳定运行。

2.并网逆变器系统组成并网逆变器系统一般由逆变器、电网接口、控制系统和数据采集系统等组成。

(1)逆变器:逆变器是并网逆变器系统的核心设备,主要功能是将光伏电池板的直流电能转化为交流电能,并实现电能的输出和供应。

逆变器具有高效率、高可靠性、低功耗等特点,能够满足光伏电站的发电需求。

(2)电网接口:电网接口是将逆变器和电网连接的设备,主要功能是将逆变器输出的交流电能接入电网,并实现电能的供应和分配。

电网接口需要满足电网的要求,确保逆变器系统与电网的匹配和互动。

(3)控制系统:控制系统是并网逆变器系统的重要组成部分,主要功能是对逆变器系统进行控制和监测,确保逆变器的正常运行和电能输出。

控制系统具有远程监测、故障诊断、设备调节等功能,能够及时发现和处理设备故障,保证逆变器系统的稳定运行。

(4)数据采集系统:数据采集系统是对光伏电站进行监测和数据采集的设备,主要功能是实时监测光伏电池板的工作状态和发电功率,以及逆变器系统的运行情况。

数据采集系统能够提供光伏电站的性能评估和运行分析,为电站的运维和管理提供参考依据。

3.并网逆变器系统工作原理并网逆变器系统的工作原理是将光伏电池板的直流电能转化为交流电能,再通过电网接口将交流电能接入电网。

太阳能光伏并网发电控制系统的调研报告

太阳能光伏发电并网的控制系统摘要:随着社会的发展,我们对能源需求越来越大,太阳能作为一种新型能源,它有很大的开发价值,因此,怎样能够很好的利用太阳能已经成为我们必须研究的一个课题。

太阳能发电到现在已经能够很好的解决,本文主要是介绍太阳能光伏发电的并网的控制系统。

在文章的前言部分,主要介绍太阳能光伏发电的发展历史。

在正文着重介绍了太阳能光伏发电并网的控制对象、控制要求、和控制方法及其原理。

关键词:太阳能;光伏发电;并网;逆变;锁相环。

前言1. 太阳能光伏发电并网的控制对象太阳能光伏发电并网的主要控制对象就是将太阳能光伏发电所产生的直流电逆变成交流电的逆变电路。

逆变电路有两种:一种是有源逆变(将直流电变成和电网同频率的交流电反送到电网中)另一种是无源逆变(将直流电变成为某一频率或可变频率的交流电直接供负载使用).实现有源逆变有两个条件:直流侧要有直流电源,其方向要使晶闸管承受正向电压,直流的输出电压大小有控制角α决定(外部条件)。

变流器工作在α>90°区域,能保证晶闸管的大部分时间在电源的负半周导通,变流器的输出电压Ud<0(内部条件)。

自然,我们要用到的是有源逆变技术。

逆变电路又根据直流侧电源性质的不同可分为两种:直流侧是电压源的称为电压型逆变电路;直流侧是电流源的称为电流型逆变电路。

下面我来简单介绍一下逆变电路的基本工作原理:以图1的单相桥式逆变电路为例说明其最基本的工作原理。

图中S、4S闭合,2S、3S断开时,负载电压0u为正;当开关1S、4S断1S、3S闭合是,0u为负。

这样就把直流变成交流电,改变两组开关的切换开,2频率,即可改变输出交流电的频率。

这就是逆变电路最基本的工作原理。

在实际的电路中我们一般用电力电子器件来代替开关。

2. 太阳能光伏发电并网的控制要求脉宽调制(PWM)。

控制方式就是对逆变电路开关器件的通断进行控制,使输出端得到一系列幅值相等的脉冲,用这些脉冲来代替正弦波或所需要的波形。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
收 稿 日期 : 2 0 1 7 — 0 2 - 2 3 D o i : 1 0 . 1 6 8 1 3 / j . c n k i . c n 3 5 — 1 2 8 6 / g 4 . 2 0 1 7 . 0 2 . 0 0 2
作 者 简介 : 傅 智河 , 男, 福 建 上杭 人 , 龙 岩 学 院机 电 工程 学 院 副教 授 , 主 要研 究 方 向 : 智 能控 制 、 电源 技 术 。
硬件 平 台是关 系 整个监 控 系统正 常运行 的基 础 , 硬件 结 构 的合 理 与 否 直接 影 响 到 系统 输 出功 率 的 大 小、 运行 状态 的优 劣 。 由于微 逆变 器需 要体 积小 , 功率 不 高且 可 靠 性 高 的特 点 , 决定 了主 拓 扑选 用 带有 源 钳位 的交 错反 激 电路和 全桥 电路 [ 3 ] 。 主拓扑 图如 图 1 所示。 图 2为微 型光伏 逆变 器 的 系统 框 图 。硬 件 部 分 主要 由 四部 分 构 成 , 分 别 是 主拓 扑 电路 、 信 号 调 理 电
微型逆变器是 由于人们在大功率逆变器使用 中遇到难 以短期克服“ 缺陷” 而被重新开始研究 的。其
起 步相对 较 晚 、 研 究程 度不 够深入 。 其 监控 系统 研究工 作更 是缺 少 。 目前 国外 大部 分微 逆 变器 监控 系统 的 研究 工作 由微 逆变 器 厂商完 成 , 而其监 控 系统 多 以获 得更 多 利 润 为 目的 , 只针对 自家 产 品 , 不 去兼 容 其 它 公 司 的相 关产 品 。宝威 电源 ( P o w e r O n e ) 在慕 尼黑太 阳能博览 会上 推 出 了第 二代微 型逆变 器 , 光伏 组 件 配 备单 独逆 变 器 , 独 立 的 MP P T, 优 秀 的并 网输 出 。其 二 代 逆 变 器还 简化 了安 装 过 程 , 配备 了无 线 通 信 枢 纽 和方 便 的 电网接 口. 用 户对 其通 过简单 操作 即可 完 成数 据 采 集 监控 _ 2 ] 。但该 微 逆 变器 与 光 伏组 件 匹 配 度 高, 在并 网运 行 中最大 功率 跟踪 与负 载均 流控制 复杂 。
光伏 发 电主要 分 为集 中式 、 组 串式 和微 型 逆 变器 。集 中式 、 组 串式 输 出功 率 大 。 但 不能 对 每 块光 伏 板 进 行最 大功 率跟 踪 , 抗 阴影 能力 差 。而微 型逆 变器是 对单 块光 伏 电池板 进行 最大 功率 跟踪 . 有 很 强 的抗 阴 影 能力 、 即插 即用 、 成本 较低 , 同时也 可 以避 免集 中式 逆变 器 具 有 的直 流 高压 、 弱光 效 应差 、 木桶 效 应 等 优 点 。据统 计在 P V M I 微型 逆变 器 的年发 电量 比集 中式最 多 高 1 4 %[ 1 ] 。

光伏微型逆变器并网控制系统分析
控芯 片 , 并且 通过 驱动 电路实 现 主

拓扑 的控 制 。主芯 片 与 WI F I 模 块
“ 5 K s 6
通过 串 口方式 连接 , 将 采 集到 的光 伏发 电状 态信 息发 送 到 WI F I 模 块 串 口端 。 口端 接 收 到 实 时 信 息 并
文中提出以数字信号处理器为核心 , 结合主拓扑电路 、 信号调理 电路 、 控制 电路及通信 电路 , 并设计了
相 应控制 程 序 。简 化 了最 大 功 率 跟 踪 、 负 载 均 流 的控 制 方 法 , 同 时还 对 无 线 通 信 、 电 网接 口技 术 进 行 优
化, 经并 网测 试该 微逆 变器 运行稳 定 。 1 微 逆变 器 硬 件 系统 分析
路、 主芯片及其控制电路 、 通信电路 。主拓扑由输入滤波 电路 、 交错反激 电路、 工频逆变 电路、 E M I 电路组
成, 实现 从光伏 板 的直 流 电输 入 到输 出交流 电流并 人 电 网。微 型 光伏 逆 变器 采用 d s P I C 3 3 F J 1 6 G S 5 0 4为 主
基金项 目:福建省教 育厅项 目( J 1 5 4 8 6 ) ; 龙岩 市科技计 划项 目( 2 0 1 4 L Y 6 1 ) ; 广 东省协 同创 新与平 台环境 建设专项 项 目 ( 2 0 1 6 B 0 9 0 9 1 8 0 6 7 ) ; 广州市产学研 协 同创新重大专项( 2 0 1 6 0 4 0 1 0 1 1 1 ) 。
第3 5 卷 第2 期
2 0 1 7年 4月






V o 1 . 3 5 N o . 2
Al a r i l 2 01 7
J OURNA L OF L ONG YAN UNI VE RS I T Y
光 伏 微 型 逆 变 器 并 网控制 系统 分析
傅 智河 , - 汜 1 4 - 宜标 , 赖炜敏 , 李 志宽 , 薛家祥
作, 能对 单块光 伏板 进行 最 大功 率点跟踪 , 且 逆 变器输 出的谐 波 率和 功率 因数达 到 并 网要 求 。
关键词: 微型逆变器; 反激 电路 ; 光伏并网 中图分 类 号 : T M 4 6 文献 标识 码 : A
文章编 号 : 1 6 7 3 — 4 6 2 9 ( 2 0 1 7 ) 0 2 — 0 0 0 8 — 0 5
( 1 . 龙岩 学 院 福 建龙岩 3 6 4 0 0 0 ; 2 . 华 南理 工大 学 广 东广 州 5 1 0 6 4 1 )
摘要 : 基于 d s P I C 3 3 F J 1 6 G S 5 0 4芯片 , 研 制 了一款微 逆 变 器 , 设计 了微 逆 变器的硬 件 结构及 最 大 功 率跟踪 程序 、 负载 均 流 程 序 、 WI F I通 信 程 序 。 经 过 对 该 微 逆 变 器进 行 测 试 。 证 明其 能 稳 定 工
