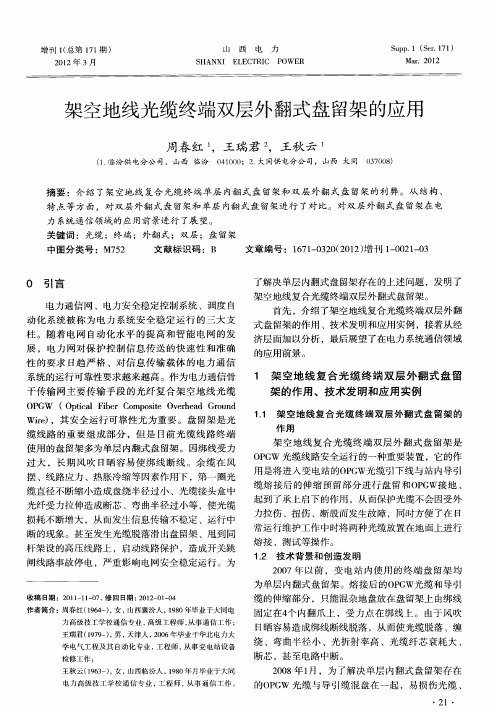

架空地线光缆终端双层外翻式盘留架的应用周春红1，王瑞君2，王秋云1（1.临汾供电分公司，山西临汾041000；2.大同供电分公司，山西大同037008）摘要：介绍了架空地线复合光缆终端单层内翻式盘留架和双层外翻式盘留架的利弊。
从结构、特点等方面，对双层外翻式盘留架和单层内翻式盘留架进行了对比。
对双层外翻式盘留架在电力系统通信领域的应用前景进行了展望。
关键词：光缆；终端；外翻式；双层；盘留架中图分类号：M 752文献标识码：B文章编号：1671-0320（2012）增刊1-0021-030引言电力通信网、电力安全稳定控制系统、调度自动化系统被称为电力系统安全稳定运行的三大支柱。
随着电网自动化水平的提高和智能电网的发展，电力网对保护控制信息传送的快速性和准确性的要求日趋严格、对信息传输载体的电力通信系统的运行可靠性要求越来越高。
作为电力通信骨干传输网主要传输手段的光纤复合架空地线光缆OPGW （Optical Fiber Composite Overhead Ground Wire ），其安全运行可靠性尤为重要。
盘留架是光缆线路的重要组成部分，但是目前光缆线路终端使用的盘留架多为单层内翻式盘留架。
因绑线受力过大，长期风吹日晒容易使绑线断线。
余缆在风摆、线路应力、热胀冷缩等因素作用下，第一圈光缆直径不断缩小造成盘绕半径过小、光缆接头盒中光纤受力拉伸造成断芯、弯曲半径过小等，使光缆损耗不断增大，从而发生信息传输不稳定、运行中断的现象。
甚至发生光缆脱落滑出盘留架、甩到同杆架设的高压线路上，启动线路保护，造成开关跳闸线路事故停电，严重影响电网安全稳定运行。
为了解决单层内翻式盘留架存在的上述问题，发明了架空地线复合光缆终端双层外翻式盘留架。
首先，介绍了架空地线复合光缆终端双层外翻式盘留架的作用、技术发明和应用实例，接着从经济层面加以分析，最后展望了在电力系统通信领域的应用前景。
1架空地线复合光缆终端双层外翻式盘留架的作用、技术发明和应用实例1.1架空地线复合光缆终端双层外翻式盘留架的作用架空地线复合光缆终端双层外翻式盘留架是OPGW 光缆线路安全运行的一种重要装置，它的作用是将进入变电站的OPGW 光缆引下线与站内导引缆熔接后的伸缩预留部分进行盘留和OPGW 接地、起到了承上启下的作用，从而保护光缆不会因受外力拉伤、扭伤、断股而发生故障，同时方便了在日常运行维护工作中时将两种光缆放置在地面上进行熔接、测试等操作。
1.2技术背景和创造发明2007年以前，变电站内使用的终端盘留架均为单层内翻式盘留架。
熔接后的OPGW 光缆和导引缆的伸缩部分，只能混杂地盘放在盘留架上由绑线固定在4个内翻爪上，受力点在绑线上。
由于风吹日晒容易造成绑线断线脱落，从而使光缆脱落、缠绕、弯曲半径小、光折射率高、光缆纤芯衰耗大、断芯，甚至电路中断。
2008年1月，为了解决单层内翻式盘留架存在的OPGW 光缆与导引缆混盘在一起，易损伤光缆、收稿日期：2011-11-07，修回日期：2012-01-04作者简介：周春红（1964-），女，山西襄汾人，1980年毕业于大同电力高级技工学校通信专业，高级工程师，从事通信工作；王瑞君（1979-），男，天津人，2006年毕业于华北电力大学电气工程及其自动化专业，工程师，从事变电站设备检修工作；王秋云（1963-），女，山西临汾人，1980年月毕业于大同电力高级技工学校通信专业，工程师，从事通信工作。
增刊1（总第171期）山西电力Supp.1（Ser.171）2012年3月SHANXI ELECTRIC POWERM ar.201221··不整齐、不美观、影响纤芯衰耗指标、余缆盘留和绑扎不牢固等问题，开始了对实用新型双层外翻式盘留架的研制工作。
经过2a多的反复试验终于发明出了“架空地线复合光缆终端双层外翻式盘留架”。
它属于一种实用新型。
2009年向中华人民共和国国家知识产权局申请了专利，2010年获得了专利证书，专利号：200920254220.1。
1.3应用实例2008年12月，在临汾供电分公司主网110kV 浮敦线OPGW上实地应用实验，在光缆线路的两个终端敦曹和浮山两个110kV变电站内，轮换安装单层内翻式盘留架和双层外翻式盘留架，分别使用光时域反射仪进行了光缆纤芯1310nm、1550nm 波长的光传输衰耗测试，采取从两个方向测量，求出两个结果的平均值的测试方法，避免单向OTDR 测量的人为因素误差。
表1、表2为同一条架空地线复合光缆线路，分别使用架空地线复合光缆终端双层外翻式盘留架和内翻式单层盘留架时光信号的衰耗指标。
表2使用架空地线复合光缆终端双层外翻式盘留架时的光纤传输衰耗测试报告从测试报告可以看出，同一条架空地线复合光缆线路，使用了两种不同的盘留架后，光传输衰耗指标有较大的差异，架空地线复合光缆终端双层外翻式盘留架的传输衰耗指标优于内翻式单层盘留架。
2盘留架研究及经济效益分析2.1双层外翻式盘留架的研究和应用情况为了解决单层内翻式盘留架存在的安全隐患，经过多年研究实践创造发明了一种将OPGW光缆和导引缆在内层和外层分别盘绕在两组外翻式固定护爪上，使受力点转移到盘留架上，绑线均匀捆绑在光缆圆周上起一个辅助固定和美化作用。
即使绑线脱落，光缆也会依托在两层外翻式护爪内，光缆盘绕稳定性高、不易脱落、缠绕。
采用的技术方案是：OPGW光缆线路终端使用的余缆以及导引缆的盘留架，是一种双层外翻式盘留架，它包括两组（分内、外两层排列）垂直交叉焊接的镀锌扁钢和8个外翻式镀锌扁钢护爪（每组4个），外翻式内层护爪（4个）和外层护爪（4个）、固定抱箍2套、接地引线及固线螺栓，可使OPGW 光缆和导引光缆分层盘留固定，避免了两种光缆混盘造成的摩擦损伤、光缆弯曲半径无法保证的缺陷，使得光传输的质量更加可靠。
表1使用架空地线复合光缆终端单层内翻式盘留架时的光纤传输衰耗测试报告线序实测长度/km总损耗/dB平均损耗/dB线序实测长度/km总损耗/dB平均损耗/dB18.169 3.1390.38418.166 3.1760.389 28.17010.063 1.23228.169 3.3910.415 38.166 3.2850.40238.168 1.8470.226 48.167 3.2870.40248.169 3.3910.415 58.166 3.7220.45658.165 2.4820.304 68.165 4.3310.53068.164 2.1050.258 78.169 4.8480.53978.168 2.7300.334 88.165 3.0070.36888.164 1.8090.222 98.166 4.2630.52298.165 3.6870.452 108.166 3.5600.436108.166 2.9870.366 118.162 5.0940.624118.164 2.0460.251 128.166 4.6460.569128.166 3.9200.480 138.167 4.4190.541138.166 1.8190.223 148.164 4.4330.543148.164 3.4540.423 158.170 2.9860.366158.1697.7140.511 168.170 4.7390.580168.169 2.0910.256 178.170 2.9190.357178.169 5.2700.645 188.171 4.4870.549188.170 1.9100.234 198.171 4.5750.560198.172 1.9020.233 208.171 2.9370.359208.1708.694 1.064 218.160 2.8700.352218.159 3.9490.484 228.171 6.1530.753228.170 1.9260.236 238.166 4.1250.505238.1658.0540.986 248.166 3.2690.400248.168 2.1160.259线序实测长度/km总损耗/dB平均损耗/dB线序实测长度/km总损耗/dB平均损耗/dB 18.169 3.1390.38418.166 1.8560.227 28.170 2.9880.36628.169 1.5960.196 38.166 2.9360.36038.168 1.8040.221 48.167 2.9210.35848.169 1.9300.236 58.166 2.9340.35958.165 1.6990.208 68.165 2.9300.35968.164 1.6870.207 78.169 2.9470.36178.168 1.6820.206 88.165 3.0070.36888.164 1.8090.222 98.166 2.9400.36098.165 1.5860.194 108.166 3.1600.386108.166 1.9960.241 118.162 2.9350.359118.164 2.0300.248 128.166 3.1510.386128.166 1.9350.237 138.167 2.7600.338138.166 1.8190.223 148.164 2.9700.363148.164 1.6900.207 158.170 2.9860.366158.169 1.7860.219 168.170 2.9510.361168.169 1.9940.244 178.170 2.9190.357178.169 1.8540.226 188.171 2.7650.388188.170 1.9100.234 198.171 3.0350.371198.172 1.9020.233 208.171 2.9370.359208.170 1.8690.229 218.160 2.8700.352218.159 1.7000.208 228.171 2.9610.362228.170 1.9260.236 238.166 2.7600.338238.165 1.6230.199 248.166 3.1000.379248.168 1.7860.218山西电力2012年增刊1 22··在研制过程中，针对盘留架内层和外层直径盘缆支架尺寸对光纤弯曲半径有影响这一技术难点反复试验检测最终找到了最佳位置，初步定型后制作成样品，从2008年8月开始，分别在临汾供电分公司主网5个变电站和5个用户变电站进行实验—修改—再实验—再修改—试运行。
