一种基于STM32的环境噪声测量设计与实现一、功能简介本设计使用工业级噪声分贝传感器模块（符合GB/T 3785.1-2010）进行噪声数据的采集。
根据需求设计了测量和调试两种工作模式，测量模式用于一般测量，调试模式用于详细分析。
设计量程范围为35dB～120dB，可以满足一般噪声控制工程需求。
二、组成电路设计以STM32F107VCT（以下简称MCU）主控处理电路为核心，该MCU是基于Cortex-M3内核的32位ARM，最高工作频率72MHz，片上资源和接口丰富适用于智能产品的控制。
本设计使用了I2C接口，USART接口和GPIO 进行输入输出管理。
主控电路由MCU处理电路、按键电路、LCD显示电路和RS232电路组成；传感器由BYZ-08模块和电容式驻极体话筒组成。
组成图如下：三、硬件设计（1）MCU处理模块包括电源，MCU主控和复位电路。
MCU主控完成对按键、LCD和UART的控制。
看门狗电路和复位电路用于故障恢复。
电源电路提供+5V，+3.3V和+1.8V等工作电压，整机采用电池或外接220V交流电源供电。
（2）LCD显示电路：采用串口LCD屏与MCU的UART0口连接。
数据通过RX/TX传给LCD液晶屏显示。
（3）按键电路：采用4×4矩阵键盘连接MCU的GPIO端口。
MCU通过扫描获取按键值。
（4）RS232电路：采用MAX232芯片与MCU的UART1端口连接，实现RS232通讯。
（5）传感器电路模块：使用工业噪声传感器BYZ-08模块串行口与MCU 互连。
四、软件设计1.MCU软件设计（1）初始化模块：完成MCU配置、RS232（9600/N/8/1）、按鍵、LCD （115200/N/8/1）和传感器（9600/N/8/1）初始化。
（2）数据接收与解算模块：采用Modbus-RTU协议进行数据交互。
测量模式为定时器按100ms周期发送请求指令，传感器收到请求后回应噪声数据帧给MCU，MCU解析数据帧并送LCD显示。
《基于STM32的煤矿微震监测定位系统的设计与研究》

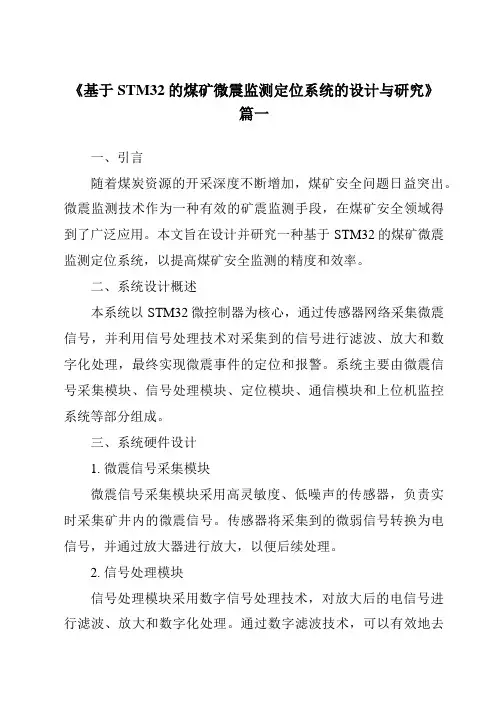

《基于STM32的煤矿微震监测定位系统的设计与研究》篇一一、引言随着煤炭资源的开采深度不断增加，煤矿安全问题日益突出。
微震监测技术作为一种有效的矿震监测手段，在煤矿安全领域得到了广泛应用。
本文旨在设计并研究一种基于STM32的煤矿微震监测定位系统，以提高煤矿安全监测的精度和效率。
二、系统设计概述本系统以STM32微控制器为核心，通过传感器网络采集微震信号，并利用信号处理技术对采集到的信号进行滤波、放大和数字化处理，最终实现微震事件的定位和报警。
系统主要由微震信号采集模块、信号处理模块、定位模块、通信模块和上位机监控系统等部分组成。
三、系统硬件设计1. 微震信号采集模块微震信号采集模块采用高灵敏度、低噪声的传感器，负责实时采集矿井内的微震信号。
传感器将采集到的微弱信号转换为电信号，并通过放大器进行放大，以便后续处理。
2. 信号处理模块信号处理模块采用数字信号处理技术，对放大后的电信号进行滤波、放大和数字化处理。
通过数字滤波技术，可以有效地去除信号中的噪声，提高信号的信噪比。
同时，采用数字化处理技术，可以将信号转换为计算机可以处理的数字信号。
3. 定位模块定位模块是本系统的关键部分，采用到达时间差定位算法（TDOA）实现微震事件的定位。
通过比较不同传感器接收到微震信号的时间差，可以计算出微震事件的发生位置。
定位模块采用STM32微控制器作为核心处理器，实现定位算法的运算和处理。
4. 通信模块通信模块负责将定位结果传输至上位机监控系统。
本系统采用无线通信技术，实现数据的实时传输。
通信模块采用STM32的串口通信功能，与上位机监控系统进行数据交换。
5. 上位机监控系统上位机监控系统是本系统的用户界面，负责接收定位结果并进行显示和报警。
系统采用可视化界面，可以实时显示矿井内的微震事件发生位置和报警信息，方便用户进行监控和管理。
四、系统软件设计本系统的软件设计主要包括微震信号的处理算法、定位算法和上位机监控系统的软件设计。
基于STM32的联网噪声监测仪
基于STM32的联网噪声监测仪一、引言噪声污染在城市生活中日益严重，对人们的健康和生活质量产生了严重影响。
为了解决这一问题，人们日益重视噪声监测工作。
基于STM32的联网噪声监测仪是一种新型的噪声监测设备，它可以实时监测周围环境的噪声情况，并将监测数据通过网络传输到云端，从而实现远程监测和数据分析。
本文将介绍基于STM32的联网噪声监测仪的设计原理、硬件搭建、软件开发以及应用前景。
二、设计原理基于STM32的联网噪声监测仪主要由传感器、STM32单片机、网络模块、存储模块和电源模块组成。
传感器用于实时监测环境的噪声情况，将监测到的信号转换成电信号输出；STM32单片机负责对传感器输出的信号进行采集和处理，同时控制整个系统的运行；网络模块负责将监测数据通过wifi或者以太网等方式传输到云端；存储模块可以对监测数据进行存储，以备日后分析和对比；电源模块为整个系统提供电能。
三、硬件搭建基于STM32的联网噪声监测仪的硬件搭建主要包括传感器的接入、单片机的搭建、网络模块的接入以及电源模块的搭建。
传感器可以选择市场上比较成熟的噪声传感器，如MIC和I2S传感器，选用合适的传感器接口与STM32单片机相连；单片机选用STM32F系列的芯片，搭建整个硬件系统，并加入必要的外设接口；网络模块可以选用wifi模块或者以太网模块，接入单片机，实现监测数据的传输；电源模块应设计合理的供电电路，以确保整个系统的稳定运行。
四、软件开发基于STM32的联网噪声监测仪的软件开发包括嵌入式软件和云端软件两部分。
嵌入式软件主要由采集控制程序、数据处理程序和通信程序组成。
采集控制程序负责对传感器采集到的数据进行采集和控制；数据处理程序负责对采集到的数据进行处理和分析；通信程序负责将数据通过网络模块传输到云端。
云端软件主要包括数据接收程序、数据存储程序和数据分析程序。
数据接收程序负责接收来自监测仪的数据；数据存储程序负责将接收到的数据存储到数据库中；数据分析程序负责对存储在数据库中的数据进行分析和展示。
基于STM32的列车噪声数据采集系统
上 位 机
机交互模块等组成 。系统框 图如 图 １所示 。传感 器输 出信 号经
过调理后 ， 由主控芯片通过 Ｓ Ｉ Ｐ 控制 Ａ Ｄ采 集模块采集 数据 ， ／ 转
Ｆ ａｈ 储 模 块 ｌｓ存
换为数 字 信 号 ， Ｓ Ｍ ２微 控 制 器 采 集 、 理 后 ， 数 据 存 到 经 Ｔ３ 处 将
第３ ３卷
第 １期
四 川 兵 工 学 报
２１ ０ ２年 １月
【 机械制造与检测技术】
基 于 Ｓ Ｍ３ Ｔ ２的 列 车 噪声 数 据 采 集 系统
辛 光 ， 川 辉 伍
６０３ ） １０ １ （ 西南交 通大学 机械工程学 院， 成都
摘要 ： 绍了一种基于 Ｓ Ｍ ２微处理器的高性能 、 介 Ｔ ３ 多通道列车噪声数 据采 集系统 ，阐述 了系统硬件 、 软件设 计方 案。Ｓ Ｍ３ Ｔ ２
Ｎ Ｎ ａｈ中 ， Ａ ＤＦｓ ｌ 并通过 Ｕ Ｂ模块将数据发送 到上位机 ； Ｓ 上位 机的 接收软件接受上传 的数据 ， 从而实现对列车噪声 的实时采集。 ２２ 信 号调理和采样模块 ．
图 １ 系统 总体 框 图
２ 系统硬件设计
２ １ Ｓ Ｍ ３Ｆ ０ ＶＥ ６芯 片 ． Ｔ ２ １ ３ Ｔ
都开展过 一系列 的高速 列车 噪声 测试试 验 ， 尤其 是最 近 １ ０年 ，
随着声 阵列理论和测 试技 术 的发展 ， 通道 阵列 式噪声 数 据采 多 集分 析系统被越来越广 泛地 应用 于 高速列 车声 源识 别研 究… 。 对列 车进 行声源识别和声谱分 析等对列 车的优化 设计 以及 提高 旅 客乘 坐舒适度都十分有意 义。因此对列 车运行 噪声进行 实时
基于STM32的声音定位系统
基于STM32的声音定位系统引言声音定位技术是近年来备受关注的一项技术，它可以通过声音信号的接收和处理，确定声源的位置。
这项技术在军事、安防、医疗等领域均有着广泛的应用，而随着技术的发展，声音定位系统也逐渐向普通民用领域渗透。
为了满足市场对于声音定位系统的需求，一些厂家推出了基于STM32的声音定位系统。
本文将介绍基于STM32的声音定位系统的设计及实现方法。
一、声音定位系统的工作原理声音定位系统是通过多个麦克风阵列收集声音信号，并利用算法处理声音信号，从而确定声源的位置。
通常，声音定位系统包括声音采集模块、数字信号处理模块和控制模块。
声音采集模块：声音采集模块采用多个麦克风构成的麦克风阵列，用于接收来自不同方向的声音信号。
多个麦克风可以接收到同一声源的声音信号，并通过麦克风之间的时间差或声音强度差来确定声源的位置。
数字信号处理模块：声音信号采集后，需要进行数字信号处理，一般包括信号滤波、时域分析、频域分析、噪声抑制等处理步骤。
处理后的声音信号可以更准确地确定声源的位置。
控制模块：控制模块通常采用微处理器或嵌入式系统，用于控制声音采集模块和数字信号处理模块的工作，并根据处理结果确定声源的位置。
二、基于STM32的声音定位系统的设计与实现基于STM32的声音定位系统通常包括硬件设计和软件设计两部分。
硬件设计：声音定位系统的硬件设计主要包括声音采集模块、数字信号处理模块和控制模块。
声音采集模块一般采用麦克风阵列，通过多个麦克风接收声音信号。
数字信号处理模块一般采用DSP或FPGA芯片，用于对采集到的声音信号进行处理。
控制模块一般采用STM32系列的单片机，用于控制声音采集模块和数字信号处理模块的工作，并进行数据处理和结果输出。
软件设计：声音定位系统的软件设计主要包括嵌入式软件和PC端软件。
嵌入式软件主要运行在STM32单片机上，用于控制硬件模块的工作，并进行声音信号的处理。
PC端软件一般用于与声音定位系统进行通信，接收处理结果并进行显示、记录等操作。
基于stm32的工业环境监测系统开发实验总结

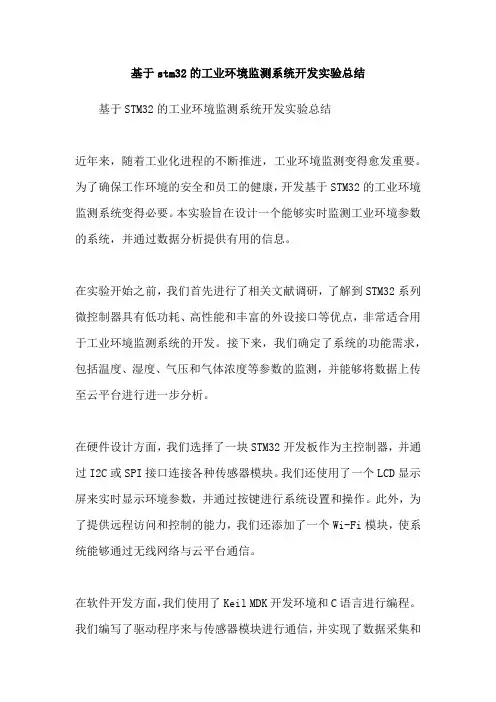

基于stm32的工业环境监测系统开发实验总结基于STM32的工业环境监测系统开发实验总结近年来，随着工业化进程的不断推进，工业环境监测变得愈发重要。
