水泥水化热试验研究分析
基于ANSYS的大体积混凝土的水化热模拟研究
基于ANSYS的大体积混凝土的水化热模拟研究一、概览话说这大家伙儿混凝土，可是咱们建筑行业里头的顶梁柱呢！它不仅结实耐用，而且造型多样，满足了咱们各种建筑需求。
然而混凝土的诞生可不是一蹴而就的，它是经过无数科学家和工程师的努力研究、实验、改进才逐渐发展起来的。
这其中大体积混凝土作为一种特殊的混凝土形式，因其施工难度大、质量要求高等特点，一直是建筑工程领域的研究热点。
那么大体积混凝土的水化热问题又是个啥情况呢？别着急接下来咱就来详细说说这个话题。
1.1 研究背景和意义随着社会的发展和科技的进步，大体积混凝土在建筑领域的应用越来越广泛。
然而大体积混凝土的水化热问题一直是困扰工程界的一个难题。
水化热是指水泥与水反应产生的热量，这种热量在一定程度上会影响混凝土的性能和使用寿命。
因此研究大体积混凝土的水化热规律，对于提高混凝土结构的抗裂性、耐久性和安全性具有重要意义。
ANSYS是一款广泛应用于工程领域的有限元分析软件，可以模拟各种物理现象和过程。
利用ANSYS对大体积混凝土的水化热进行模拟研究，可以更直观地了解其内部发生的热力学过程，为实际工程提供有力的理论支持。
此外这种方法还可以避免因现场条件限制而导致的实际试验结果与理论预测之间的误差，提高工程质量。
1.2 国内外研究现状嗨，亲爱的读者朋友们！让我来和大家分享一下关于大体积混凝土的水化热模拟研究的最新进展。
你知道吗这个课题在国内外的研究现状中一直备受关注，研究成果也是五花八门，各有千秋。
首先让我们看看国内的研究现状，近年来随着科技的发展和社会需求的变化，大体积混凝土的应用越来越广泛。
然而其水化热效应如何，能否通过模拟进行预测，一直是困扰我们的难题。
国内的一些学者们对此进行了深入研究，提出了一系列的观点和方法，为我们理解和利用大体积混凝土提供了新的视角。
然后我们再来看看国外的研究情况，由于文化背景和科研环境的不同，国外的研究风格和方法也有所不同。
一些国外的研究者更倾向于直接实验验证，他们设计了各种实验方案，通过对比实验结果来分析大体积混凝土的水化热效应。
混凝土的水化热分析
混凝土的水化热分析混凝土是广泛应用于建筑和基础设施领域的一种常见材料。
在混凝土的制作过程中，水化反应是一个关键的过程，其产生的水化热对混凝土的性能和耐久性有着重要影响。
本文将对混凝土的水化热进行分析，并探讨其对混凝土性能的影响。
一、混凝土的水化过程混凝土的水化过程是指水泥与水反应生成水化产物的过程。
水化过程是一个复杂的化学反应过程，涉及到水化产物的形成和结构的演变。
一般来说，混凝土的水化过程可以分为初期水化和后期水化两个阶段。
1. 初期水化阶段初期水化阶段指的是混凝土刚刚形成后的几天到几周的时间段。
在此阶段，混凝土内的水化反应比较剧烈，产生大量的水化热。
这是因为水化反应速度较快，水泥中的矿物质与水迅速反应生成水化产物。
初期水化阶段对混凝土的强度发展有着重要影响。
2. 后期水化阶段后期水化阶段是指混凝土中水化反应逐渐减慢的阶段。
在此阶段，水化反应的速率逐渐降低，混凝土中的水化产物逐渐形成并发展。
尽管水化反应速率较慢，但仍然会持续一段时间。
后期水化阶段对混凝土的持久性和耐久性具有重要意义。
二、水化热对混凝土的影响混凝土的水化反应产生的热量是不可避免的。
这种水化热会对混凝土的性能和耐久性产生影响。
1. 早期温升在初期水化阶段，大量的水化热会产生，导致混凝土温度升高。
这种早期温升对混凝土的强度发展和导热性能有着重要的影响。
高温可能导致混凝土内的微观孔隙产生闭合，从而改变了混凝土的结构和性能。
2. 收缩和开裂水化热引起的混凝土温度升高可能导致混凝土在水化过程中产生收缩，进而导致混凝土开裂。
这种收缩和开裂现象对混凝土的耐久性和外观质量产生负面影响。
因此，对混凝土的水化热进行合理控制，是减少混凝土开裂的关键。
3. 内应力和变形水化热引起的温度升高还会导致混凝土内部产生应力和变形。
这些应力和变形可能对混凝土的结构稳定性和力学性能造成影响。
因此，在设计和制造混凝土结构时，需要充分考虑水化热对结构的影响，并采取适当的措施来降低内应力和变形。
水泥水化热研究与分析
水泥水化热研究与分析作者：鲍安娜来源：《商情》2014年第33期在水泥较长的散热过程中，水泥浆会逐渐凝结和硬化。
水泥内部物质处于高能状态，随着时间推移，水泥浆体性质将会趋向于稳定。
针对于水泥水化热的研究，不仅可以保证结构物的施工质量，还能适当降低工程成本造价，首先介绍了影响水泥水化热大小的影响因素以及计算法方法，然后根据经验讲述了几种降低水泥水化热的措施。
水泥水化热措施配合比增加热量随着国家经济的快速发展，越来越多的工程建筑拔地而起，市场对于水泥需求量也是越来越大。
水泥在水化过程中产生的热量将会聚集在结构物内部不易散失出去，将会导致混凝土温度提高，在未受地基约束的部位，如果混凝土的内外温差过大，内部温度较高的混凝土约束外强度远大于其抗拉强度，将在混凝土的表层产生拉应力，若此时混凝土的抗拉强度不足以抵抗这种拉应力时就会产生表层温度裂缝。
若养护不当，表面裂缝将会进一步发展成深层裂缝。
在受地基约束的部位，将会产生较小的压应力。
因混凝土的散热系数较小，它从最高温度降至稳定温度需要较长时间，在此期间，混凝土的变形模量有了很大的增长，较小的变形就能产生较大的应力。
由于混凝土的早期体积变形，主要来自于水泥的水化热温升，并且降低水化热是防止混凝土早期开裂的有效途径，因此，我们有必要对水泥混凝土的水化热进行研究，以尽量避免温度裂缝的出现。
一、水化热的计算与分析1、水泥水化热分析水泥在水化时会发生温度变化，这主要源于几种无水化合物组分的溶解热和几种水化物在溶液中的沉淀热。
这些热值的代数和就是水泥在任何龄期下的水化热。
国家标准GB T 12959-2008规定了水泥水化热的测定方法，但是水泥水化热的测定较复杂，一般水泥厂都不会配备有这方面的仪器，有些水泥厂曾经添置过水泥水化热的测试仪器，但也没能很好地使用，关键是水化热测试对仪器和操作技术的要求较高，一般的工人难以熟练掌握该技术。
水泥水化热大小与水泥内部矿物质成分有一定的关系，在同等量的水泥情况下，具有C3A的水泥水化热最大，其次是C3S，最后是C4AF。
midas civil水热化分析

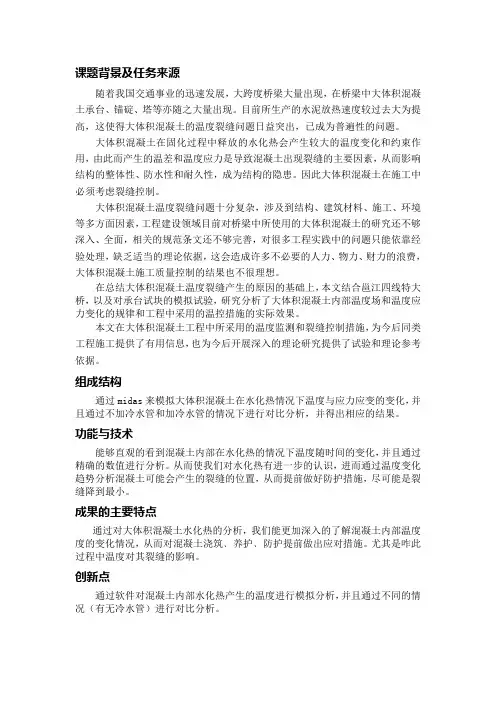

课题背景及任务来源随着我国交通事业的迅速发展，大跨度桥梁大量出现，在桥梁中大体积混凝土承台、锚碇、塔等亦随之大量出现。
目前所生产的水泥放热速度较过去大为提高，这使得大体积混凝土的温度裂缝问题日益突出，已成为普遍性的问题。
大体积混凝土在固化过程中释放的水化热会产生较大的温度变化和约束作用，由此而产生的温差和温度应力是导致混凝土出现裂缝的主要因素，从而影响结构的整体性、防水性和耐久性，成为结构的隐患。
因此大体积混凝土在施工中必须考虑裂缝控制。
大体积混凝土温度裂缝问题十分复杂，涉及到结构、建筑材料、施工、环境等多方面因素，工程建设领域目前对桥梁中所使用的大体积混凝土的研究还不够深入、全面，相关的规范条文还不够完善，对很多工程实践中的问题只能依靠经验处理，缺乏适当的理论依据，这会造成许多不必要的人力、物力、财力的浪费，大体积混凝土施工质量控制的结果也不很理想。
在总结大体积混凝土温度裂缝产生的原因的基础上，本文结合邕江四线特大桥，以及对承台试块的模拟试验，研究分析了大体积混凝土内部温度场和温度应力变化的规律和工程中采用的温控措施的实际效果。
本文在大体积混凝土工程中所采用的温度监测和裂缝控制措施，为今后同类工程施工提供了有用信息，也为今后开展深入的理论研究提供了试验和理论参考依据。
组成结构通过midas来模拟大体积混凝土在水化热情况下温度与应力应变的变化，并且通过不加冷水管和加冷水管的情况下进行对比分析，并得出相应的结果。
功能与技术能够直观的看到混凝土内部在水化热的情况下温度随时间的变化，并且通过精确的数值进行分析。
从而使我们对水化热有进一步的认识，进而通过温度变化趋势分析混凝土可能会产生的裂缝的位置，从而提前做好防护措施，尽可能是裂缝降到最小。
成果的主要特点通过对大体积混凝土水化热的分析，我们能更加深入的了解混凝土内部温度度的变化情况，从而对混凝土浇筑﹑养护﹑防护提前做出应对措施。
尤其是咋此过程中温度对其裂缝的影响。
水泥材料水化热探究
水泥材料水化热探究摘要：砂浆混凝土是以混凝土等基础物质和水泥反应后形成的粘结物质为主要连接材料，把散布在其中的各种颗粒大小的粗、细骨料连接一起，在特定情况下，经过硬化形成带有特定力学性能的一类人造石材。
它是现在全球范围内使用最广泛、用量最高的人造建材。
阐明水泥水化热的形成原因和及对水泥的影响，给出具体的预防方法。
关键词：混凝土；建筑材料；水化热；防治措施混凝土水化热源于砂浆等胶凝材料水化所形成的热能，但由于这部分热气没有尽快散失而加剧使建筑物内部结构的环境温度迅速升高，建筑物温差增大形成了高温应力，因而使混凝土的结构发生了损坏。
混凝土的水化热影响的预防，可以从减少水化热产生量和适时冷却散热等问题入手。
一、混凝土水化热产生机理与危害混凝土水化放出的热能称为混凝土水化热能的源泉。
混凝土熟料一般是由铁硅酸三钙(3CaO SiO)、硅酸二钙(2CaO SiO)、铝酸三钙（3CaO AlO）和铁铝酸四钙（4CaO alofeo）等矿物所构成。
物料在与适当的水分拌和后，迅速进行了化学反应，物料的不同成分开始相互水解并发生了复杂的物理、化学过程与物理化学、机械过程的相互转变，这些过程都能够维持很长的时期，但随着化学反应的逐步开展，所产生的能黏附在砂石材料的高流动性浆体，慢慢地没有了运动功能，而凝固并硬化形成相应硬度的石状物。
水泥熟料的四个主体矿物水化都属于放热反应，通过了解水泥熟料矿物水化的熵变值、热系统的自由能变化规律及其与水化反应的键能变化规律，有助于确定水泥熟料活性的高低以及放出能量的多少，实验结果表明：铝酸三钙反应温度最高，放出能量也最高；硅酸三钙反应时最快，放出的热能也最高：与铁铝酸四钙反应时放出热能居中，而硅酸二钙反应时较慢，放出热能也最少。
材料凝固的阶段，主要包括了诱导阶段、凝固期和硬化阶段三种过程，而建筑材料水化放热理论则指出，混凝土水化过程主要是在水化初期（钙钒石生成）、凝固终期（水化硅酸钙生成）、变硬初期（单硫型水化硅酸钙生成）的放热过程。
水泥水化热研究与分析
◆ 鲍 安 娜
（ 贵州省黔桂三合水泥有限公司 ）
【 摘 要】在 水泥较 长的散热过 程 中， 水 泥浆 会逐 渐凝 结和硬 化。水
泥 内部物质处 于高能状态 ， 随着 时间推 移 ， 水泥浆体 性质将会 趋向 于稳定。针对 于水泥水化热的研 究， 不仅可 以保证结构物的施工质 量， 还 能适 当降低工程成本造 价 ， 首先介绍 了影响水 泥水化 热大小 的影响 因素以及 计算法方法 ， 然后根 据经验讲述 了几种 降低 水泥水
一
、
水 化 热 的 计 算 与 分 析
１ 、 水 泥水 化 热 分 析 在混凝土性质方面也会有一定改善作 用 ， 比 如 添 加 了粉 煤 灰 水 泥 在水 化 时 会 发 生 温 度 变 化 ， 这 主 要 源 于 几 种 无 水 化 合 物 另 外 ， 的混 凝 土 可 以改 善 结 构 力 学 性 能 ， 还 可 以提 高 结 构物的耐久性 。 组分 的溶解热 和几 种水化物在溶液 中的沉淀热 。这些热值 的代数 ２ 、 调 整 水 泥 熟 料 配 料 方 案 和 就 是 水 泥在 任何 龄 期 下 的 水 化 热 。 国家 标 准 Ｇ Ｂ Ｔ １ ２ ９ ５ ９—２ ０ ０ ８ 水泥搅拌站可 以根 据 工程具体 需要 ， 改变 混凝 土配合 比以及 规定 了水 泥水 化热的测定方法 ， 但是水泥水化 热的测定较 复杂 ， 一
热 速 度影 响 取 决 于 它 在 水 化 过 程 中 的 物 理 化 学 反 应 。 不 同的混凝土试验组 分如果 内部水 胶 比不 同 那 么 可 以 通 过
，
措施
配合比
增加
热量
随 着 国家 经 济 的快 速 发 展 ， 越来越多 的工程建筑 拔地而起 ， 市 改 变 混 凝 土 中 的粉 煤灰 的 比 重来 改 变 其 性 质 。 当 粉 煤 灰 在 混 凝 土 中 的含 量 增 加 达 到 ４ ０ ％时 ， 试验组分的水化热也会达到一定程度 。 场对 于水 泥需 求量也是越来越大 。水 泥在水化过 程 中产生 的热量 那 么 试 验 组 分 的水 化 热 将 会 逐 步 减 少 。 经 将会 聚集 在结构物 内部不易散失 出去 ， 将会 导致混凝 土温度提 高 ， 如果继续增加粉煤 灰 ， 研究发现 ， 在水泥水化的前一个小时 内， 粉 煤 灰 可 以使 硅 酸 盐 水 泥 在未受地 基约束的部位 ， 如果 混凝 土的 内外 温差过大 ， 内部 温度较 获 得 更 多 的水 分 ， 在 其 后 阶 段 粉 煤 灰 可 以起 到相反作用 ， 对 水 泥 水 高 的混 凝 土 约 束 外 强 度 远 大 于 其 抗 拉 强 度 ， 将 在｝ 昆凝 土 的 表 层 产 化起到减速 的作用 ， 这主要是 由于粉煤灰 的活性 差所决定 的， 另 外 生拉应力 ， 若 此 时 混 凝 土 的 抗 拉 强 度 不 足 以抵 抗 这 种 拉 应 力 时 就 随着粉煤灰含量增加 ， 其 稀释性也会逐渐降低。 会产生表层温度裂 缝。若 养护不 当， 表 面裂缝 将会 进一 步发展 成 二、 降低 水 泥水 化 热 的 技 术 措 施 分 析 深层裂缝 。在受地 基约束的 部位 ， 将会 产 生较 小 的压应 力 。因混 根据本文前面提到 的水泥 水化 热的影 响 因素 ， 下 面 分 析 下 降 凝土的散热系数较小 ， 它从最高温度 降至稳定温 度需要较 长时间 ， 低水 泥 水 化 热 的措 施 。 在此期间 ， 混 凝 土 的 变 形 模 量 有 了很 大 的 增 长 ， 较 小 的 变 形 就 能 产 １ 、 水 泥 掺 加 料 含 量 分 析 生 较 大 的 应 力 。 由 于混 凝 土 的 早 期 体 积 变 形 ， 主 要 来 自于 水 泥 的 水 泥 水 化 热 的 大 小 将 会 强 于 粉 煤 灰 以及 其 他 一 些 添 加 料 的 水 水化 热温升 ， 并且 降低水化热是防止混凝 土早期 开裂 的有效 途径 ， 化 热 大小 ， 比如 说 在 标 准 养 护 条 件 下 ， ７ ｄ时 水 泥 水 化 热 约 为 粉 煤 灰 因此 ， 我们有 必要 对水泥混凝土的水化热进 行研究 ， 以尽量 避免温 的三倍 ， 在 ２ ８ ｄ条件时 ， 水泥水化 热将 会是粉煤 灰 ２倍 。在水 泥 中 度 裂 缝 的 出现 。
水泥水化热测定原理分析
水泥水化热测定方法（溶解热法）标准名称：水泥水化热测定方法（溶解热法）标准类型：中华人民共和国国家标准标准号：GB/T 12959-91发布单位：国家技术监督局标准名称（英） Test method for heat of hydration of cement-The heat of solution method标准发布日期 1992-06-04批准标准实施日期 1993-03-01实施标准正文1 主题内容与适用范围本标准规定了用溶解热法测定水泥水化热试验的方法原理、仪器设备、试验步骤及结果计算等。
本标准适用于中热硅酸盐水泥、低热矿渣硅酸盐水泥、硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥和其他指定采用本方法的水泥品种。
2 方法原理本方法是依据热化学的盖斯定律，即化学反应的热效应只与体系的初态和终态有关而与反应的途径无关提出的。
它是在热量计周围温度一定的条件下，用未水化的水泥与水化一定龄期的水泥分别在一定浓度的标准酸中溶解，测得溶解热之差，即为该水泥在规定龄期内所放出的水化热。
3 仪器设备3.1 热量计：如下图所示。
由保温水槽、内筒、广口保温瓶、贝克曼差示温度计、搅拌装置等主要部件组成。
另配一个曲颈玻璃漏斗和一个直颈装酸漏斗。
3.1.1 保温水槽：水槽内外壳之间装有隔热层，内壳横断面为椭圆形的金属筒，横断面长长轴450mm，短轴300mm，深310mm，容积约30L。
并装有控制水位的溢流管。
溢流管高度距底部约270mm，水槽上装有二个搅拌器，分别用于搅拌水槽中的水和保温瓶中的酸液。
3.1.2 内筒：筒口为带法兰的不锈钢圆筒，内径150mm，深210mm筒内衬有软木层或泡沫塑料。
筒盖内镶嵌有橡胶圈以防漏水，盖上有三个孔，中孔安装酸液搅拌器，两侧的孔分别安装加料漏斗和贝克曼差示温度计。
3.1.3 广口保温瓶：容积约为600mL，当盛满比室温高5℃的水，静置30min时，其冷却速度不得超过0.001℃/min·℃。
水泥水化热测试方法的分析研究
文献标 识 码 ：Ａ
文章 编号 ：１ ６ ７ ３ － ８ ２ ４ １（ ２ ０ １ ５ ）０ １ － ０ ０ ６ ５ ０４ －
Ａｎ ａ ｌ ｙ ｓ ｉ ｓ ａ ｎ ｄ Ｓ ｔ ｕ ｄ ｙ ｏ ｆ Ｃｅ ｍｅ ｎ ｔ Ｈｙ ｄ ｒ ａ ｔ ｉ ｏ ｎ Ｈｅ ａ ｔ Ｔｅ ｓ ｔ Ｍｅ ｔ ｈ ｏ ｄ
龚 英 ， 丁 晶晶
（ 江 西省水 利科 学研 究院 ，南 昌 ３ ３ ０ ０ ２ ９ ）
摘 要 ：水泥水化热是大体 积混凝 土产生裂缝 的主要影 响 因素 ，是 工程选 用水泥 考察参 数之 一。本 文对 比研究
了３种测试 方法 ，认为 与直接 法 （ 标准规 范）相 比 ，溶解 热法和 Ｔ Ａ Ｍ Ａ Ｉ Ｒ 测试 法操 作较简便 、测试 精度较 高、 试 验误差较小 ；Ｔ Ａ Ｍ Ａ Ｉ Ｒ测试法 可直接提供 水泥水化放热速率 曲线 ，而溶解热 法仅提供特定 龄期的水 泥水化热。
ｃ ｅ ｍｅ ｎ ｔ ｈ ｙ ｄ ｒ ａ ｔ ｉ ｏ ｎ ｈ ｅ ａ ｔ ｒ ａ ｔ ｅ ｃ ｕ ｒ ｖ ｅ ，ｗｈ ｉ ｌ ｅ ｄ ｉ ｓ ｓ ｏ ｌ ｕ ｔ ｉ ｏ ｎ ｔ ｈ ｅ ｍ ａ ｒ ｌ ｍｅ ｔ ｈ ｏ ｄ ｏ ｎ ｌ ｙ ｐ ｒ ｏ ｖ ｉ ｄ ｅ ｓ ｃ ｅ ｍｅ ｎ ｔ ｈ ｙ ｄ ｒ ａ ｔ ｉ ｏ ｎ ｈ ｅ ａ ｔ ｏ ｆ ｓ ｐ ｅ ｃ ｉ ｆ ｉ ｃ ａ ｇ ｅ ．
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｔ ｈ ｅ ｃ ｅ ｍｅ ｎ ｔ ｈ ｙ ｄ ｒ ａ ｔ ｉ ｏ ｎ ｈ ｅ ａ ｔ ｉ Ｓ ｔ ｈ ｅ ｍａ ｉ ｎ ｉ ｎ ｌ ｆ ｕ ｅ ｎ ｃ ｅ ｆ ａ ｃ ｔ ｏ ｒ ｏ ｆ ｍａ ｓ ｓ ｉ ｖ ｅ ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ ｃ ｒ ａ ｃ ｋ ｓ ．ｗｈ ｉ ｃ ｈ ｉ Ｓ ｏ ｎ ｅ ｏ ｆ ｔ ｈ ｅ ｃ ｅ ｍｅ ｎ ｔ
水泥水化热研究与分析
水泥水化热研究与分析摘要: 在水泥较长的散热过程中，水泥浆会逐渐凝结和硬化。
水泥内部物质处于高能状态，随着时间推移，水泥浆体性质将会趋向于稳定。
针对于水泥水化热的研究，不仅可以保证结构物的施工质量，还能适当降低工程成本造价，本文首先介绍了影响水泥水化热大小的影响因素以及计算法方法，然后根据笔者经验讲述了几种降低水泥水化热的措施。
关键词:水泥水化热、措施、配合比、增加、热量引言随着国家经济的快速发展，越来越多的工程建筑拔地而起，市场对于水泥需求量也是越来越大。
水泥在水化过程中产生的热量将会聚集在结构物内部不易散失出去，将会导致混凝土温度提高，随着混凝土龄期增加，绝热升温将会在2至4天内达到最高状态，在未受地基约束的部位，如果混凝土的内外温差过大，内部温度较高的混凝土约束外强度远大于其抗拉强度，将在混凝土的表层产生拉应力，若此时混凝土的抗拉强度不足以抵抗这种拉应力时就会产生表层温度裂缝。
若养护不当，表面裂缝将会进一步发展成深层裂缝。
在受地基约束的部位，将会产生较小的压应力。
因混凝土的散热系数较小，它从最高温度降至稳定温度需要较长时间，在此期间，混凝土的变形模量有了很大的增长，较小的变形就能产生较大的应力。
由于混凝土的早期体积变形，主要来自于水泥的水化热温升，并且降低水化热是防止混凝土早期开裂的有效途径，因此，我们有必要对水泥混凝土的水化热进行研究，以尽量避免温度裂缝的出现。
一、水化热的计算与分析1、水泥水化热分析水泥在水化时会发生温度变化，这主要源于几种无水化合物组分的溶解热和几种水化物在溶液中的沉淀热。
这些热值的代数和就是水泥在任何龄期下的水化热。
国家标准GB T 12959-2008规定了水泥水化热的测定方法，但是水泥水化热的测定较复杂，一般水泥厂都不会配备有这方面的仪器，有些水泥厂曾经添置过水泥水化热的测试仪器，但也没能很好地使用，关键是水化热测试对仪器和操作技术的要求较高，一般的工人难以熟练掌握该技术。
浅谈影响水泥水化热测定结果的几个环节
置 、ＨＦ、Ｚ Ｏ、 ＨＮＯ３ ｎ
３ ２ １ 恒 温水 槽 、搅 拌 棒 ．．
３ 影 响测 定 结果 的 因素
３ １ ． 环 境 温度
由于 水 分 的蒸 发 ，水 槽 的 水 位 过 一 段 时 间 会 有 一 定 程
度的下降 ，因此 每次 测 定 时应 把水 槽 水位 调 在 同一 高 度 。
同 时 ，未 水 化 水 泥 某 龄 期 溶 解 热 ｑ 、ｑ 的 计 算 也 不 准 确 。 在 水 化 热 整 个 的 试 验 过 程 中 ，如果 室 内 、室 外 温 度 在 ２ Ｃ Ｏｑ
员往往迫 切需 要 了解水 泥水 化 热 的高低 ，以便 采取相 应 的 控制措施 ，以保证 混 凝土 结构 物 的安全 。 目前 ，水 化热测 定主要有 直接法 和溶解 热 法 ，溶解 热 法测 定水 泥水化 热历
（ 西 水 电科 学研究 院 广 西 南 宁 广
摘 要 ：本 文 主 要 探 讨 了 影 响 溶 解 热 法 测 定 水 泥 水 化
５ ０２ ） ３ ０ １
未水化水泥 的溶解 热 ：
Ｒ， Ｃ ， ，
热试 验 结 果 的 一 些 可 能 的 因素 ， 旨在 减 少 试 验 误 差 ，提 高
